Типы наконечников под опрессовку

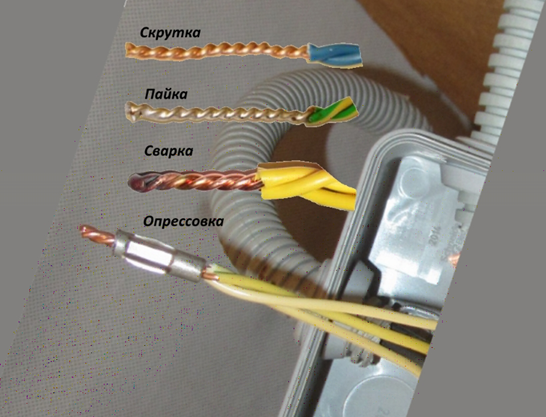

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.
Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.
Качественный контакт в соединении, переходное сопротивление:
Качественный контакт в соединении, переходное сопротивление
Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).
Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:
- с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
- под опрессовку электролитический луженный с разными отверстиями под крепления.
Маркировка этого вида наконечников следующая:
- без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
- с покрытием, ТМЛ – Х – У.

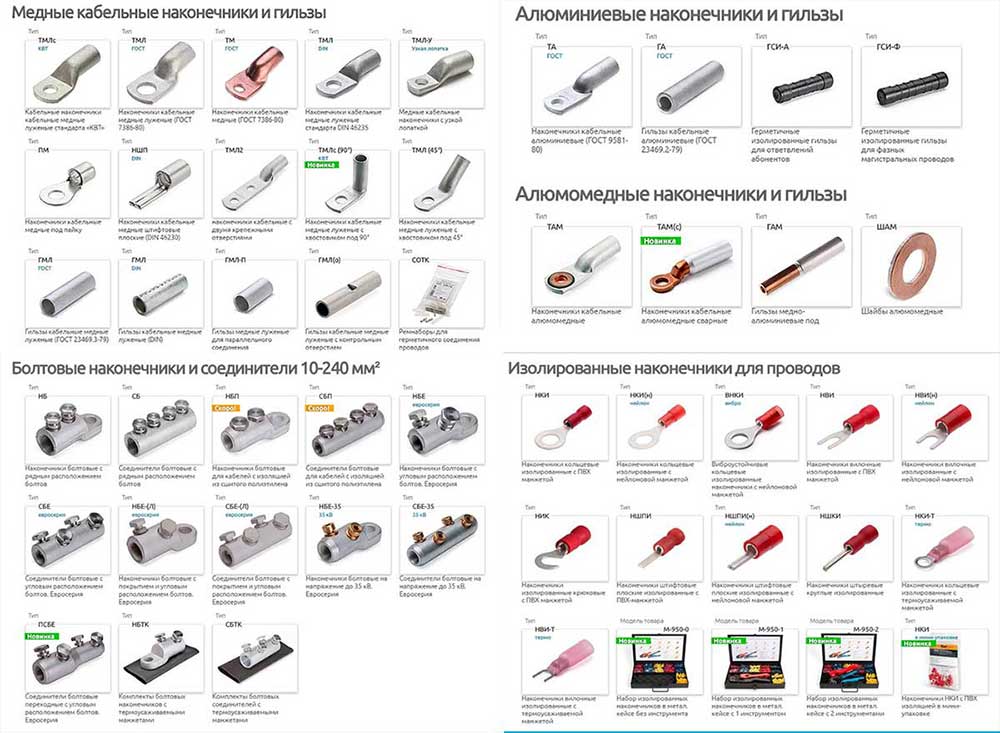

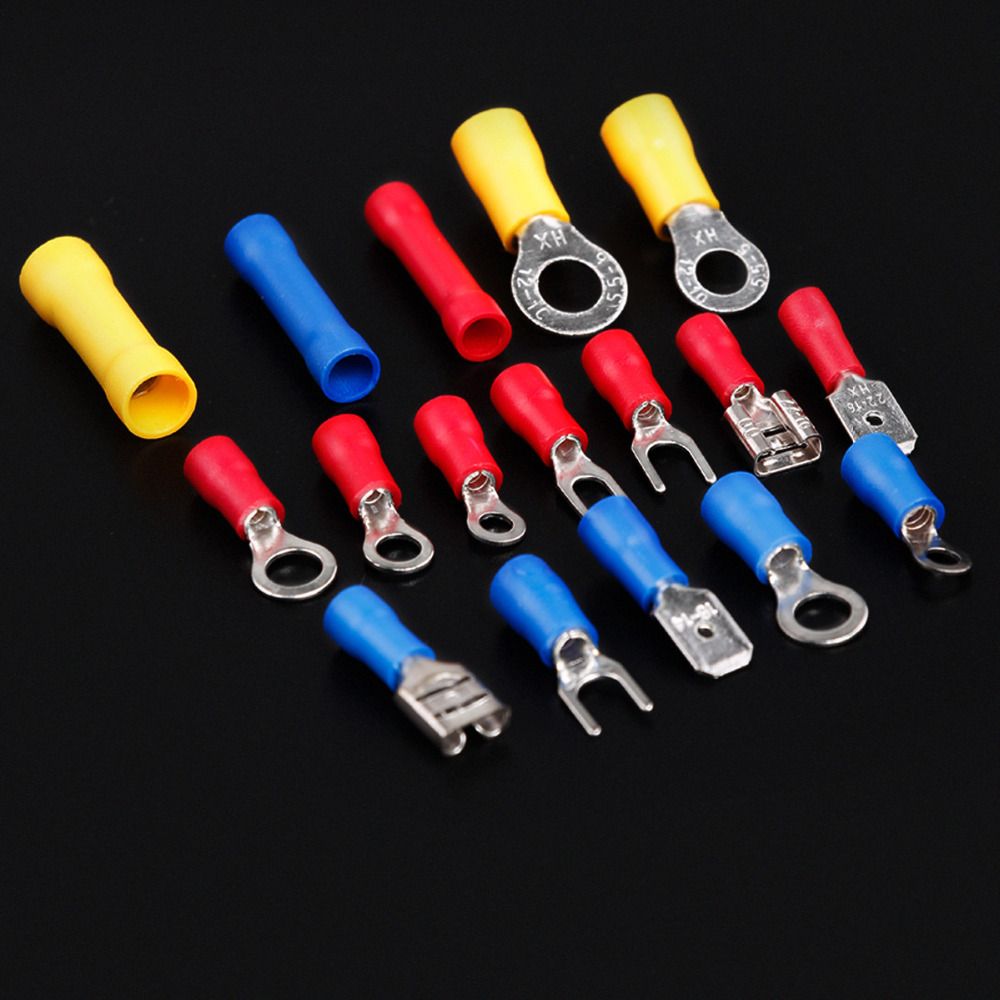

Наконечники
Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.
Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.
Алюмомедный наконечник
С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.
Наконечники НШВИ
Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.
Обжимной наконечник для провода НШВИ:
Обжимной наконечник для провода НШВИ
Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.
Особенности работы с НШВИ
Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:
- выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
- на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.
Особенности работы с изолированными штыревыми и другими наконечниками
Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.
НШВИ можно обжать даже такими клещами, без храповика
Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.
Необходимый для работы инструмент
Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:
- ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
- ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
- гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
- для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
- гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².
Процесс обжимки несложен. На изображении все его этапы
Гильзы для проводов под опрессовку: когда они применяются
Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.
Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.
Подобным образом обжимают и витую пару. Разница лишь в матрицах
Действия по подготовке к опрессовке
Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).
Далее жилы туго скручиваются и вставляются в наконечник или гильзу
Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки. Пресс-клещи комплектуются разными матрицами под различные размеры и формы
Пресс-клещи комплектуются разными матрицами под различные размеры и формы
У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.
Как обжимается провод: некоторые правила
Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.
Последствия невнимательного и неаккуратного отношения к обжимке кабеля
Опрессовка кабелей двойным наконечником: как это сделать
Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².
Двойные НШВИ – когда требуется обжать 2 жилы
Наконечники для проводов под опрессовку: основные характеристики
Наконечники (оконцеватели) проводов – универсальные детали, используемые для контактного соединения кабелей. Применение подобных изделий положительным образом сказывается на функционировании электрической цепи в целом. На рынке представлен огромный ассортимент наконечников различного типа, поэтому потребителям не составляет труда подобрать соответствующий вариант для выполнения определенных работ по электромонтажу.
Производители предлагают большой ассортимент наконечников разных видов
Наконечники для многожильного провода позволяют создать надежное соединение с различными компонентами электроцепи:
- винтовым зажимом;
- клеммником;
- бытовым электроприбором;
- другим кабелем.
Наконечники отлично проявляют себя в цепях, где часто возникают сильные вибрации. Их также можно применять в тех случаях, когда стандартные методы соединения не подходят. Например, если жилы имеют недостаточную длину, нельзя будет использовать метод пайки или сварку. Для опрессовки проводов в такой ситуации на оголенный конец просто устанавливается наконечник или гильза, после чего этот участок обжимается.
Преимущества применения наконечников:
- Пучок жил остается нетронутым, он не расплющивается и не разваливается.
- Зона соединения не обгорает и не нагревается.
- Сохраняется целостность проводов.
- Металлические жилы надежно защищены от попадания влаги и воздуха.
- Все провода пучка принимают участие в передаче тока.
- Наконечники обладают большой площадью контакта.
Благодаря наконечникам пучок проводов остается целостным и не разваливается
Соединение кабелей методом опрессовки используется на производстве (подключение силовых линий) и в бытовых условиях. Популярность этого способа, в отличие от применения обычных зажимов, обусловлена высокой надежностью. Кроме этого, соединить провода с помощью наконечника гораздо легче, чем при использовании пайки или сварки.
Нюансы работы с НШВИ
Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.
Опрессовка многожильного кабеля выполняется следующим образом:
- необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
- тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.
Вариант НШВИ
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов
Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:
Гильзы для проводов под опрессовку
Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.
Гильзы для опрессовки
Подготовка к опрессовке
Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:
- очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
- жилы скрутите рукой и поместите их в наконечник со стороны юбки.
Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника
Зачистка проводов
Как обжать провод
После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля
Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой
Опрессовка многожильных проводов
Обжим одинарного наконечника
Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:
- чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
- опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
- если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
- можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
- в завершение нужно проверить прочность контакта, немного натягивая элементы.
Обжим одинарного провода
Обжим двойного наконечника
Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.
В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:
- внутрь манжета устанавливается сразу два провода;
- выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.
Обжим наконечников силового кабеля
Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.
Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.
Обжим силового кабеля
Как оконцевать провод без наконечника
Применение наконечников — это удобный способ оконцовки провода. Однако они не всегда есть под рукой. В таком случае оконцовка кабеля производится без наконечников. Зачищенную от изоляции и грязи токоведущую жилу вручную сгибают в форме кольца (ушка) под болт. Для формовки соединения следует применять длинногубцы с округлой внешней стороной. Полученное соединение менее надежно, чем наконечник заводского исполнения.
Если провод медный, то ушко под болт можно залудить припоем. Загибать кольцо необходимо по направлению закручивания винта, чтобы в процессе затяжки ушко закручивалось вокруг болта, а не наоборот.
Подготовка к опрессовке
Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.
| Фото | Действие |
| Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле | |
| Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным | |
| Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика |
Порядок опрессовки кабельных наконечников и гильз
Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.
Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.
Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?
Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.
В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.
Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.
- первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
- следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.
Для соединительных гильз действуют те же самые правила.
Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).
И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.
При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.
Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.
При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.
Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.
Обжим моножильных проводов
Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.
Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.
Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.
Пять правил опрессовки
Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:
- Правильно выбрать наконечник и по материалу и размерам.
- Грамотно зачистить жилу.
- Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
- Подобрать нужную матрицу.
- Соблюсти последовательность обжима.
Кабельные наконечники в соответствии с ГОСТ 7386-80.
Для подключения медножильных кабелей к шинам уравнивания потенциалов и заземляющим шинам производства COMMENG должны применяться наконечники кабельные медные, закрепляемые опрессовкой, электролитически лужёные по ГОСТ 7386-80. Возможно так же применение наконечников по DIN 46235. В зависимости от сечения подключаемых кабелей Вы можете в соответствии с таблицей 3 выбрать необходимые диаметр контактного стержня и тип наконечника. В настоящее время производителями обычно применяется условное обозначение, показанное ниже, которое отличается от предписаний стандарта (табл.1).
Таблица 1. Структура обозначения наконечников ТМЛ.
| Тип наконечника | Типоразмер наконечника | ||
| Номинальное сечение наконечника (мм²) | Диаметр контактного стержня (мм) | Внутренний диаметр хвостовика (мм) | |
| ТМЛ | ХХХ | ХХ | Х |
Буквами обозначен тип наконечника; Т — полуфабрикат, из которого изготовлен наконечник, «Труба»; М — материал, из которого изготовлен наконечник, «Медь»; Л — тип покрытия, «электролитически луженый». Пример обозначения: Наконечник кабельный медный ТМЛ 70-12-13.Таблица 2. Структура обозначения наконечников в соответствии с ГОСТ 7386-80.
| Типоразмер наконечника | Материал | Условное обозначение покрытия или вида климатического исполнения | Наименование стандарта | ||
| Номинальное сечение наконечника | Диаметр контактного стержня | Внутренний диаметр хвостовика | |||
| ХХХ | ХХ | ХХ | Х | ХХХХХ | ГОСТ 7386-80 |
Пример условного обозначения наконечника глухого номинальным сечением 70 кв. мм., с отверстием под контактный стержень диаметром 12 мм, с внутренним диаметром хвостовика 13 мм, изготовленного из меди (обозначение – М), электролитически луженого (обозначение – Т2): Наконечник 70-12-13-М-T2 ГОСТ 7386-80
| Диаметр контактного стержня | Типоразмер | Сечение жилы, мм² | Класс токопроводящей жилы |
| 4 | 2.5-4-2.6 | 3;4 | 1;2;3;4. |
| 4 | 4-4-3 | 4 | 5 |
| 4 | 6-4-4 | 4 | 6 |
| 5 | 2;3;4 | ||
| 5 | 2,5-5-2,6 | 3;4 | 1;2;3;4. |
| 5 | 4-5-3 | 4 | 5 |
| 5 | 6-5-4 | 8 | 1;2;3;4. |
| 5 | 10-5-5 | 10 | 2;3;4. |
| 6 | 2,5-6-2,6 | 3;4 | 1;2;3;4. |
| 6 | 4-6-3 | 5;6 | 1 |
| 6 | 6-6-4 | 8 | 1, 2, 3, 4 |
| 6 | 10-6-4 | 10 | 1 |
| 6 | 10-6-6 | 10 | 1 |
| 6 | 16-6-5 | 16 | Многопроволочные жилы |
| 6 | 25-6-8 | 25 | Многопроволочные жилы |
| 8 | 10-8-5 | 16 | 1 |
| 8 | 16-8-6 | 16 | Многопроволочные жилы |
| 8 | 25-8-8 | 25 | Многопроволочные жилы |
| 8 | 35-8-10 | 35 | Многопроволочные жилы |
| 8 | 50-8-11 | 50 | Многопроволочные жилы |
| 10 | 25-10-8 | 25 | Многопроволочные жилы |
| 10 | 35-10-10 | 50 | Многопроволочные жилы |
| 10 | 50-10-11 | 50 | Многопроволочные жилы |
| 10 | 70-10-13 | 70 | Многопроволочные жилы |
| 10 | 95-10-15 | 95 | Многопроволочные жилы |
| 12 | 35-12-10 | 50 | Многопроволочные жилы |
| 12 | 50-12-11 | 50 | Многопроволочные жилы |
| 12 | 70-12-13 | 70 | Многопроволочные жилы |
| 12 | 95-12-15 | 95 | Многопроволочные жилы |
| 12 | 120-12-17 | 120 | Многопроволочные жилы |
| 12 | 150-12-19 | 150 | Многопроволочные жилы |
| 12 | 185-12-21 | 185 | Многопроволочные жилы |
| 16 | 120-16-17 | 120 | Многопроволочные жилы |
| 16 | 150-16-19 | 150 | Многопроволочные жилы |
| 16 | 185-16-21 | 185 | Многопроволочные жилы |
| 16 | 240-16-24 | 240 | Многопроволочные жилы |
| 16 | 300-20-27 | 300 | Многопроволочные жилы |
Рекомендуемые размеры опрессованных соединений приведены в таблицах 1 и 2 приложения 1 ГОСТ 7386-80. Данные по соединениям судовых проводов и кабелей (соответствие сечения жилы и типоразмера наконечников рекомендуемые размеры соединений, класс жил) приведены в приложении 2 ГОСТ 7386-80.
| Класс жил | Описание |
| 1 | Однопроволочные и многопроволочные (для больших сечений) жилы |
| 2 | Многопроволочные жилы |
| 3 | Многопроволочные жилы с гибкостью более, чем гибкость жил класса 2 |
| 4 | Многопроволочные жилы с гибкостью более, чем гибкость жил класса 3 |
| 5 | Гибкие жилы |
| 6 | Гибкие жилы с гибкостью более, чем гибкость жил класса 5 |
Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно так же использовать для кабельных изделий стационарной прокладки.
Данный документ является справочным, и предназначен только для помощи в выборе кабельных наконечников и диаметров контактных стержней при заказе шин. Он не заменяет стандарта, и тем более инструкций по установке наконечников. В настоящее время применяются, кроме описанных в ГОСТ 7386-80, и другие способы обжатия наконечников.
Последнее обновление: 15.07.2015
Какой наконечник выбрать
Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что наконечники бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у наконечников одного сечения, но разных производителей.
Поэтому не всегда одной и той же матрицей, можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.
Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.
Люфт может быть и он допустим, но он должен быть минимальным.
Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.
А вот если материал изделия медь, то возникают определенные сложности. Но и здесь есть несколько решений.
- существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не будут под рукой.
- замерить диаметр жилы обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника. Сделать это можно тем же штангенциркулем, либо по надписям на лопатке.
Третья цифра в сокращении ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы который вы замерили, оказался равным 8,5мм, то самым подходящим наконечником будет именно с маркировкой ТМ-35-8-9. Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.
Материал изготовления наконечника и гильз должен быть одинаковым с материалом изготовления провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых гильз и наконечников. Медные с медными. Иначе коррозийных процессов не избежать.
Если нужно соединить алюминиевый наконечник с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.
Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.
