Установка рольставен: от замеров и выбора до сборки и монтажа

Замер, монтаж и настройка

В заключение стоит упомянуть о, пожалуй, наиболее важном преимуществе роллетных систем «АЛЮТЕХ». В отличие от множества зарубежных продуктов, «АЛЮТЕХ» поставляет свои решения в сборе и готовыми к монтажу, которые могут быть выполнены силами 2–3 человек, не имеющих специальной квалификации. Монтажная инструкция ALUTECH описана во множестве видеообзоров и состоит из нескольких простых и понятных каждому этапов

Монтажная инструкция ALUTECH описана во множестве видеообзоров и состоит из нескольких простых и понятных каждому этапов.

Начнём с того, что по способу установки роллетные системы могут быть врезными и накладными. В обоих случаях используется одинаковая комплектация рольставен, но врезка возможна только до проведения наружной отделки. Иначе в проекте строительства или ремонта фасада должны быть предусмотрены соответствующие технологические полости и штробы для направляющих. По сути процесс скрытой установки не отличается от накладной за исключением того факта, что после врезки поверх короба и направляющих наносится декоративная отделка фасада.

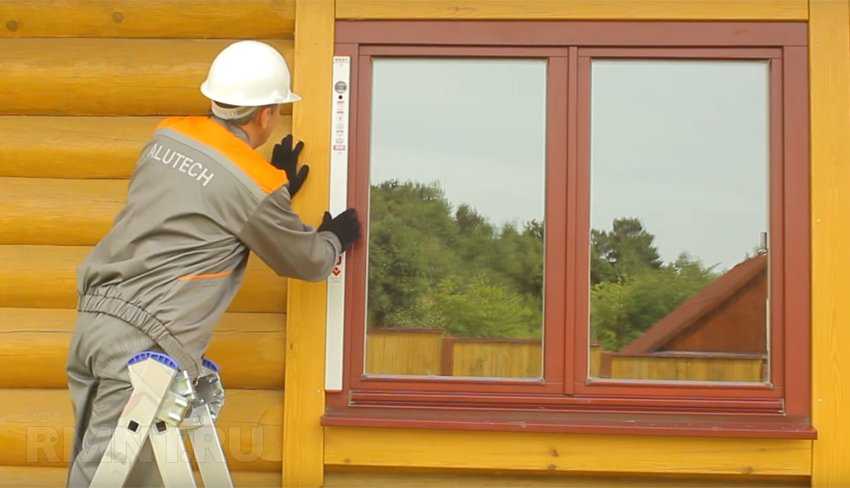

Размер роллетной системы в сборе не может быть меньше чем проём, ширина направляющих с обеих сторон и короба в верхней части. Отклонение поверхностей от вертикали и горизонтали допускается не более 1,5 мм/м и не более 5 мм в целом. Также нормируется разница в диагоналях проёма, она не должна превышать 5 мм. Крайне нежелательны локальные искривления плоскости, бугры и наплывы штукатурки. При наличии их срезают или обрамляют проём доборными рейками переменной толщины, нивелирующими искривления плоскости фасада.

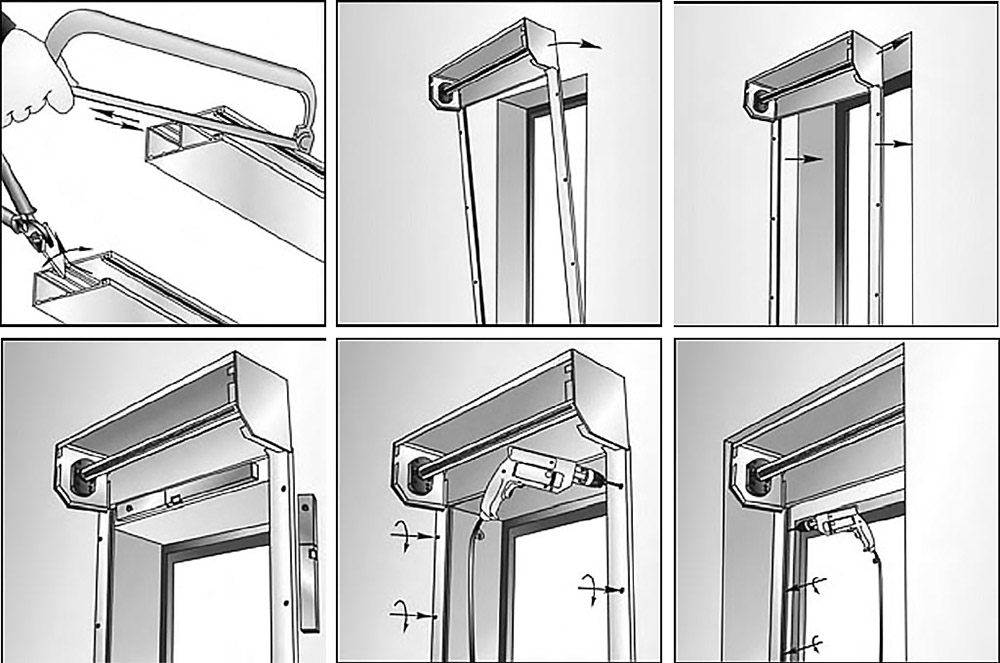

Начинается монтаж с подготовки элементов. Направляющие шины сверлят в 10–20 см от краёв, затем располагают нужное количество отверстий для крепления по всей длине с равными отступами не более 40 см. Для плотного прилегания с изнаночной стороны шин отверстия зенкуют, с передней — расширяют до установочного диаметра заглушек для свободного входа шляпки крепёжного элемента. Также сверлится короб с накладной крышкой под диаметр используемых заклёпок. Сверлить нужно в тех местах, где расположены усиленные язычки боковых крышек.

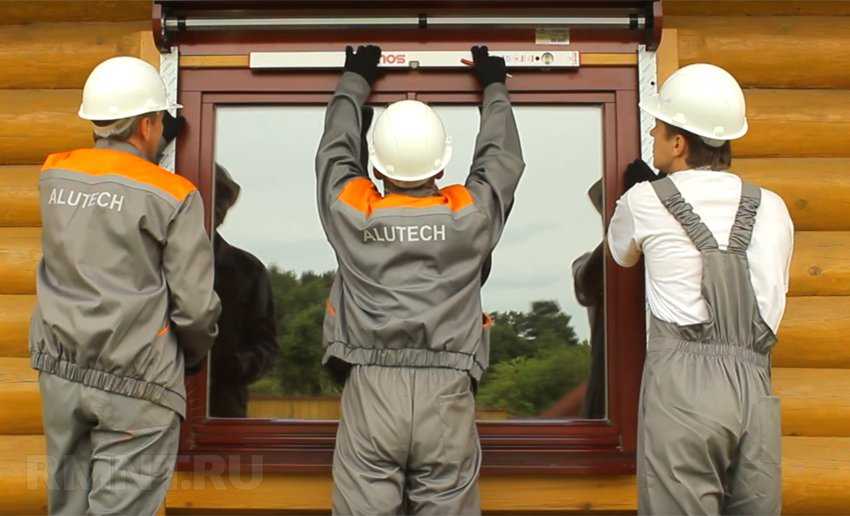

После подготовки короб с валом в сборе вставляется пластинами в полости направляющих, затем весь каркас примеряется к проёму и сдвигается с равномерными отступами по сторонам. Предварительное крепление начинают с верха одной направляющей, затем регулируют короб в горизонте и крепят верх второй шины. После этого направляющие выравниваются по вертикали и крепятся в остальных точках.

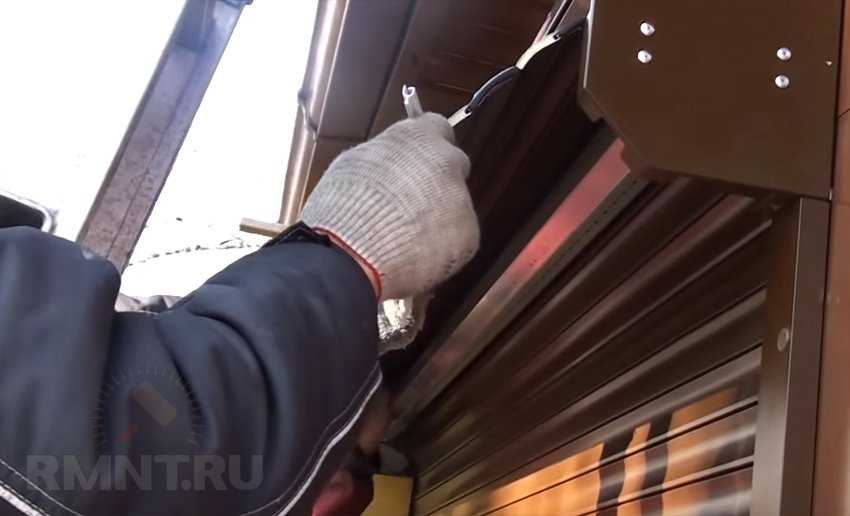

И вал, и полотно от «АЛЮТЕХ» имеют фабричную сборку, остаётся только правильно навесить рольставни. Перед этим на вал одевают и равномерно распределяют по длине дистанционные кольца, затем оборачивают его остатками упаковочного материала, исключающими случайное царапанье поверхности. Полотно перебрасывается через вал с соблюдением направления сворачивания и сразу заводится в пазы направляющих. Когда полотно переброшено до половины, на замок верхней планки надевают тяговые пружины, за счёт которых верхняя ламель крепится в отверстиях на одной из граней вала. Перед фиксацией вал нужно провернуть против сворачивания на некоторое количество оборотов, ориентировочно по одному на каждые 20–25 см длины полотна, задавая нужную степень натяжения пружинному механизму. После закрепления полотно можно легко отстегнуть от вала, чтобы усилить или снизить натяжение пружин.

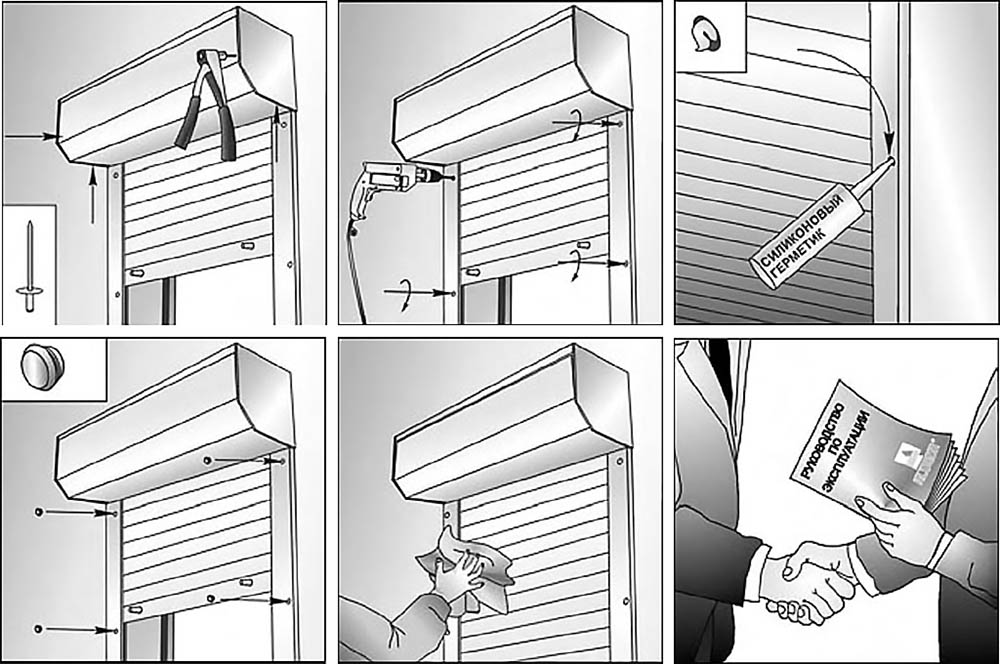

После этого остаётся только завершить монтаж. Проводится установка заглушек на шины, крепится на заклёпках крышка короба, прикручиваются ручки-ограничители. После окончательной сборки роллеты нужно по нескольку раз поднять и опустить, фиксируя в разных положениях, проверить наличие трений в направляющих, посторонних шумов и заеданий в приводном механизме.

рмнт.ру

ВСТРОЕННЫЕ РОЛЬСТАВНИ В ЕДИНОМ БЛОКЕ С ОКНОМ(ЗАЩИТНЫЕ ОКНА)

Этот вариант связан с использованием специальных утепленных коробов. Конструкция рольставни вместе с коробом и окном собирается
в общий блок и монтируется в проем как единое целое. Направляющие расположены за четвертью с внутренней стороны. Короб обращен внутрь помещения расположен над окном. Короба имеют ремонтный доступ внутрь
через специальные люки, расположенные снизу.

Схема не требует дополнительных работ по утеплению или созданию специальных утепленных люков. Взломобезопасность достаточно высокая – при правильной
конфигурации проема снаружи в проеме видно только полотно рольставни, реализовать доступ в короб снаружи сможет только специалист.

Схема проста в реализации, не требует переделки проемов, однако имеет ряд
существенных недостатков :

1. Как правило, в существующих зданиях высота верхней четверти недостаточна, чтобы полностью скрыть короб. Часть тыльной стенки короба может быть видна снаружи, что, впрочем, можно скрыть при правильной отделке
   наружных стен знания. Имеются специальные профили для монтажа фальш-панелей, которыми можно заподлицо с фасадом закрыть часть задней стенки короба, выступающую в проем.
2. Комплектующие системы достаточно дороги.
3. Крепление окна вверх произвести фактически невозможно, пластиковые стенки короба для этого слишком тонки.

Пошаговое руководство по установке

Пора узнать, как монтируются рольставни на окна своими руками и что для этого потребуется. Установка и сборка выполняется поэтапно.

Подготовительный этап

Обязательно проверьте, насколько ровный проём. Используя измерительные инструменты, обмерьте диагонали и сравните их между собой. Разница более чем 5 мм недопустима. Иначе конструкция будет недостаточно герметичной и её окажется довольно просто взломать.

Вооружившись строительным уровнем, проверьте горизонтальность нижнего и верхнего откоса. С помощью отвесов проверьте боковые стенки. Максимально допустимым отклонением является 1,5 мм на 1 погонный метр.

При наличии трещин, сколов или неровностей на поверхностях откосов их следует сразу же устранить. Отделку выполняйте шпаклёвкой или накладками.

Что же касается инструментов для установки рольставней, то тут набор обычно состоит из:

• перфоратора;
• дрели;
• набора насадок;
• ножниц по металлу;
• отвёрток;
• молотка;
• лестницы или стремянки;
• монтажного пистолета;
• шуруповёрта;
• ключей;
• уровня;
• рулетки;
• маркера;
• мультиметра;
• герметика для стыков.

Перечень может быть расширен или уменьшен. Всё зависит от конкретной ситуации с вашими рольставнями и местом установки. Для того же сверления кирпича можно обойтись и без перфоратора. Но если проём бетонный, перфоратор незаменим.

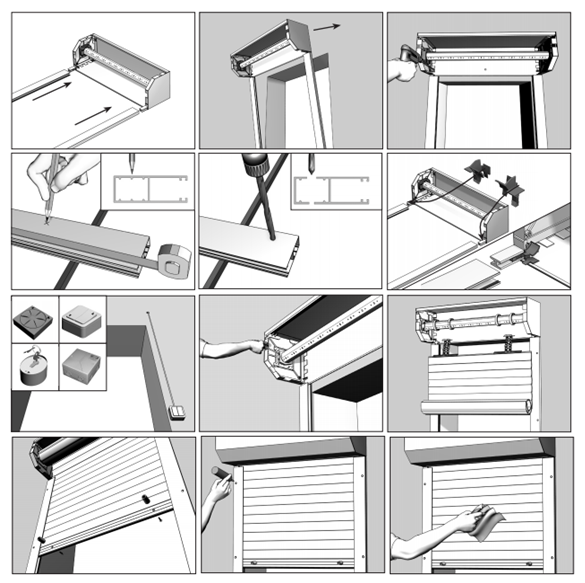

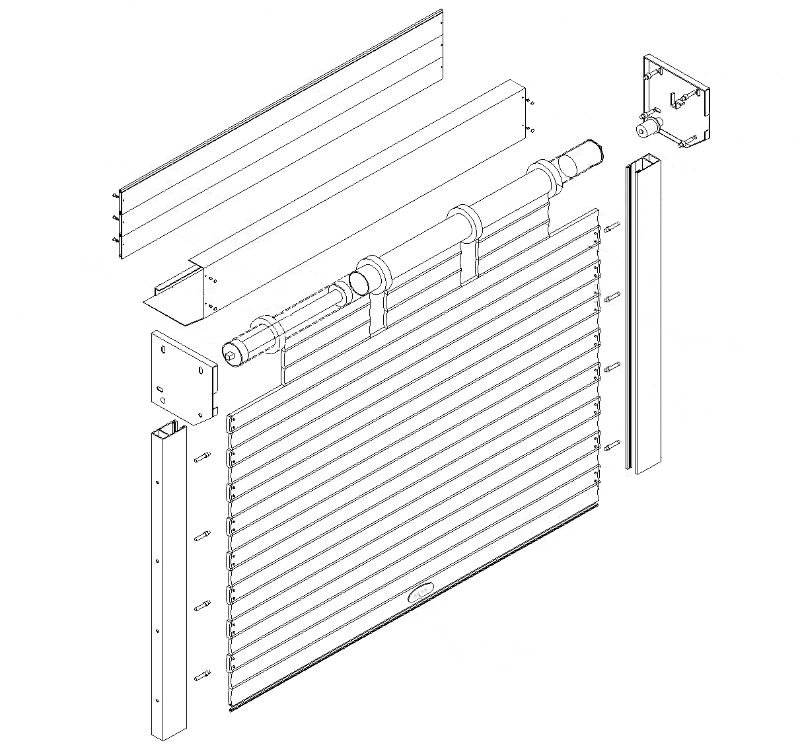

Сборка короба рольставней

На первом этапе готовятся направляющие и собирается короб рольставней. Для этого выполните такие шаги:

• Разложите элементы рольставней на ровной поверхности. Используя маркер, отметьте точки для сверления отверстий. Шаг между ними выдерживайте около 40-50 см. Первая точка должна быть в 10 см от края конструкции.

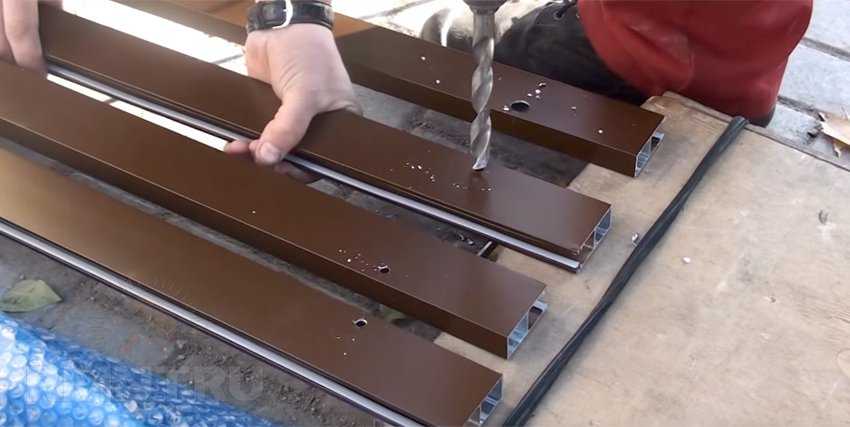

• Теперь просверлите в точках отверстия. Берите сверло на 8 мм. Сверху деталей делайте отступ в 12 см, чтобы в конце монтажа установить декоративную заглушку.
• Подготовив направляющие, можно приступать к сборке короба.
• Приложите крышку к основной конструкции. Потом с каждой стороны сделайте по 2 отверстия. Их диаметр должен быть 4 мм. Они нужны под заклёпки в конце установки.
• Сделайте разметку по точкам, где короб будет устанавливаться на стену. Если это наружный метод, тогда с боковых сторон проёма. Если встроенный, тогда наверху.
• После этого выполните отверстия на 8 мм в диаметре. Соберите конструкцию, объединив короб и направляющие.
• На следующем этапе сделайте разметку под установку системы. Каркас нужно приложить к стене, проверить диагональ и вертикальность направляющих. С помощью маркера перенесите метки из отверстий в каркасе рольставней на стену. Теперь сверлите.
• Вставьте дюбели и вбейте их полностью. Если требуется, в нижней части конструкции выполните углубления под фиксацию запорных элементов.

Когда этот перечень работ проведён, требуется монтировать и закрепить каркас рольставней. С задней стенки рольставней удалите защитную плёнку, поднесите к месту установки, сопоставьте все крепёжные отверстия и закрутите шурупы или саморезы.

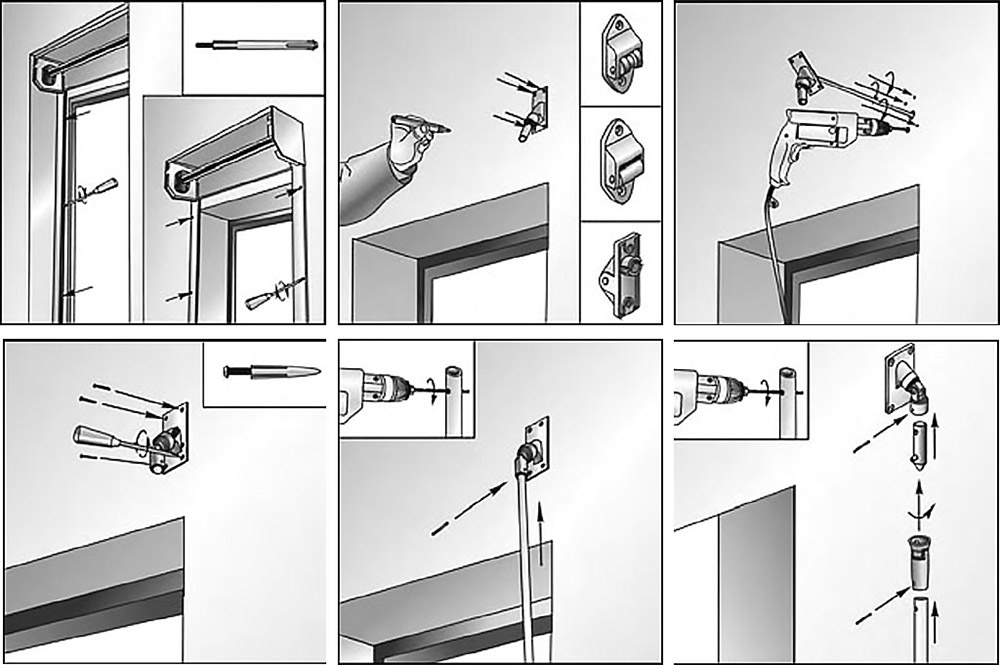

По завершению монтажных работ ещё потребуется подключить систему управления рольставнями. Здесь также придётся сначала нанести разметку, просверлить отверстия, а также зафиксировать лентоукладчик вместе с направляющими.

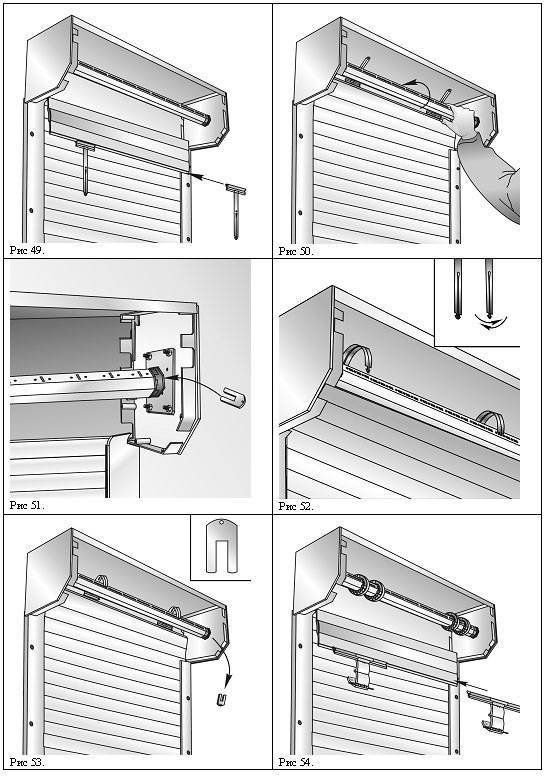

Установка полотна и подключение привода

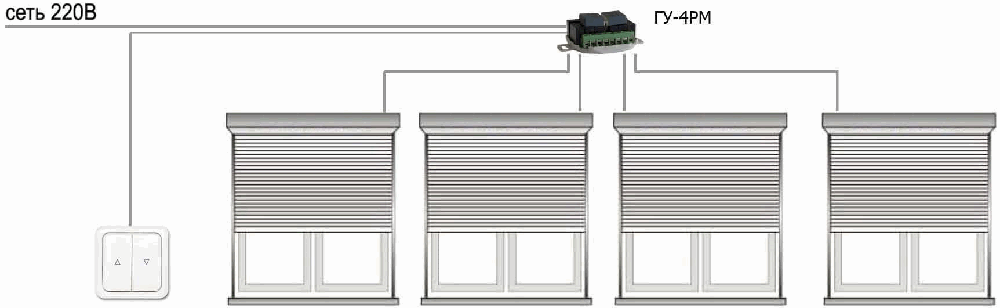

На практике схема подключения рольставней, оснащённых электроприводом, на проём окон особых проблем и сложностей вызывать не должна. Здесь стоит дать следующие рекомендации:

• На верхнем валу установите дистанционные кольца. Дистанция должна составлять порядка 40-50 см.
• Теперь зафиксируйте ригели с двух сторон полотна рольставней.
• Полотно оберните вокруг вала, после чего заведите в направляющие.
• Располагать тяговые пружины следует сверху, фиксируя в специальных отверстиях вала.

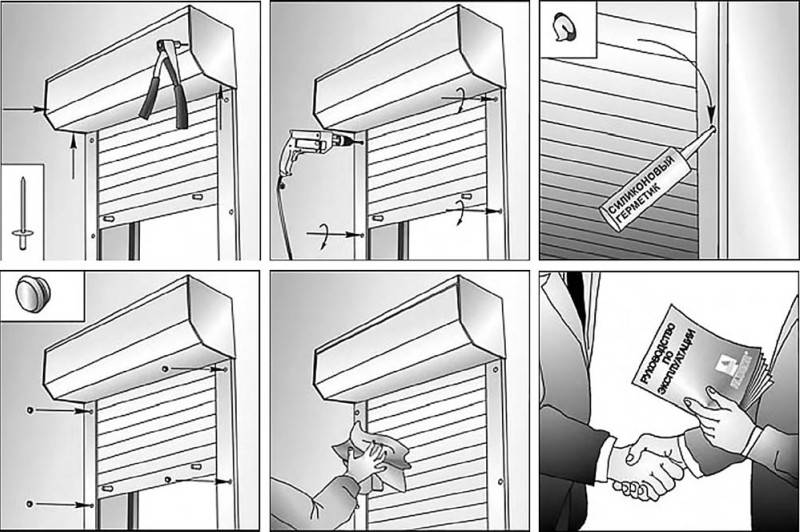

• Завершив установку полотна, закройте короб. С лицевой стороны удалите защитную плёнку.
• Теперь можно ставить заглушки. Причём эти заглушки настоятельно рекомендуется обработать силиконом.

Последний этап — это подключение электрического привода. Тут изобретать велосипед не нужно. Просто действуйте по схеме, которая должна идти в комплекте с рольставнями.

Горизонтальные или вертикальные жалюзи

Более удобными для постоянного активного использования будут ролл ставни в туалет вертикального типа. Если планируется нечастое использование, то в данном случае уместней горизонтальные жалюзи.

Горизонтальные рольставни изготавливают из алюминия, пластика или древесины.

Деревянные шторки выступят в качестве элегантной детали интерьера, но потребуют периодического обновления защитного покрытия

Пластиковые жалюзи не подвержены коррозии, влагоустойчивы, на них не влияют перепады температур, их удобно и легко чистить и мыть. Прослужат очень долго при правильном использовании. Они не отличаются эксклюзивным дизайном, зато выделяются благодаря богатой цветовой палитре, сочетаются с любыми тонами санузлов. Такие жалюзи не требовательны и дешевы.

При бережном отношении и правильном уходе пластиковые модели могут служить довольно долго

Металлические рольставни обладают более прочной конструкцией. Алюминий не боится влаги и перепадов температур. Самые интересные дизайнерские решения проявлены именно в алюминиевых роллетах.

Металлические системы прочны и устойчивы к влаге

Особой популярностью у потребителей пользуются реалистичные алюминиевые фотоизделия с изображениями животных, птиц, цветов, пейзажей. По ценам они выше, чем пластик, но и качество значительно выше.

По отношению к вертикальным, горизонтальный тип конструкции применяется намного чаще. Ламели данного типа, используемые в туалетных шкафах, собираются и закрепляются сверху. Как показала практика, горизонтальные жалюзи зарекомендовали себя как простотой в использовании, так и надежностью, и долговечностью механизма.

Горизонтальные ламели при открытии створки собираются в короб

Последние разработки инженеров – это усовершенствованные электронные жалюзи, которые при нажатии на кнопку самостоятельно складываются и закрепляются.

Вертикальные ролл ставни более подойдут для простой ванны или туалета, так как санузел небольших размеров с использованием этого типа жалюзи визуально будет казаться еще меньше. Ламели в данной модели расположены вертикально – это не совсем привычно, но выглядит довольно стильно. Параметры реек различаются в зависимости от ширины (от узких до широких).

Вертикальные жалюзи, как правило, имеют тканевое исполнение

Описание важных моментов установки рольставней

Допустимое отклонение крайних точек направляющих не должно превышать 2 мм. Для того чтобы вывести наружу управляющие элементы конструкции, в корпусе проделываются отверстия в месте, где должен быть расположен тяговый механизм. При этом для механизма кардана отверстие должно иметь диаметр 20 мм, для шнуров ручного управления или кабеля электромотора размер отверстия должен быть 12 мм, а под ленточное управление сверлятся отверстия диаметром 16 мм.

Если монтаж своими руками будет выполнен накладным способом, тогда по обе стороны каркаса устройства отмечаются места для отверстий крепления. При этом нижнее и верхнее крайние отверстия должны быть расположены на расстоянии 100-150 мм от краев направляющих. Все остальные отверстия сверлятся с шагом в 400-500 мм. Все отверстия нужно просверлить 8-миллиметровым сверлом навылет. После этого с лицевой стороны отверстия рассверливаются до 12 мм под размер заглушек. Если же выполняется встроенный монтаж, тогда рассверливаются отверстия во внутренней полости направляющих шин. Такие же отверстия диаметром 8 мм придется просверлить в задней стенке и боковых стенках короба для его крепления на поверхности стены или внутри оконного проема.

Теперь выполняется сборка конструкции рольставней и установка ее внутри или на поверхности оконного проема с последующей фиксацией дюбелями диаметром 8 мм.

Подготовительные работы

До начала установки рольставен своими руками необходимо:

• Измерить и сравнить диагонали проема. Разность должна быть не более 5 мм.
• Проверить вертикальность боковых откосов и горизонтальность верхнего. Отклонения не должны превышать 1,5 мм на метр длины.
• Убедиться, что на откосах нет неровностей, осыпающейся штукатурки, сколов.

Если проем не соответствует этим требованиям, его необходимо оштукатурить или выполнить отделку другим способом.

Подготовьте необходимый инструмент:

• Перфоратор и дрель, сверла по бетону и металлу (набор);
• Шуруповерт и набор бит;
• Клепальный пистолет;
• Ножницы для металла;
• Пассатижи и кусачки;
• Отвертки и гаечные ключи (набор);
• Молоток;
• Уровень и рулетка;
• Маркер;
• При установке рольставен на высоте более 1,5 метров необходима устойчивая стремянка.

Для подключения привода вам понадобятся индикаторная отвертка и мультиметр. Для герметизации стыков направляющих и стены – любой подходящий герметик и монтажный пистолет. При распаковке рольставен нужно сразу проверить комплектность и отсутствие повреждений элементов.

Немного о монтаже рольставней

Виды монтажа

Монтаж бывает нескольких видов:

1. Наружный;
2. Накладной;
3. Комбинированный.

Наружный монтаж

Его делают чаще остальных.

Для его осуществления требуется довольно серьёзная подготовка откосов, это связано с оборудованием ниши под короб.

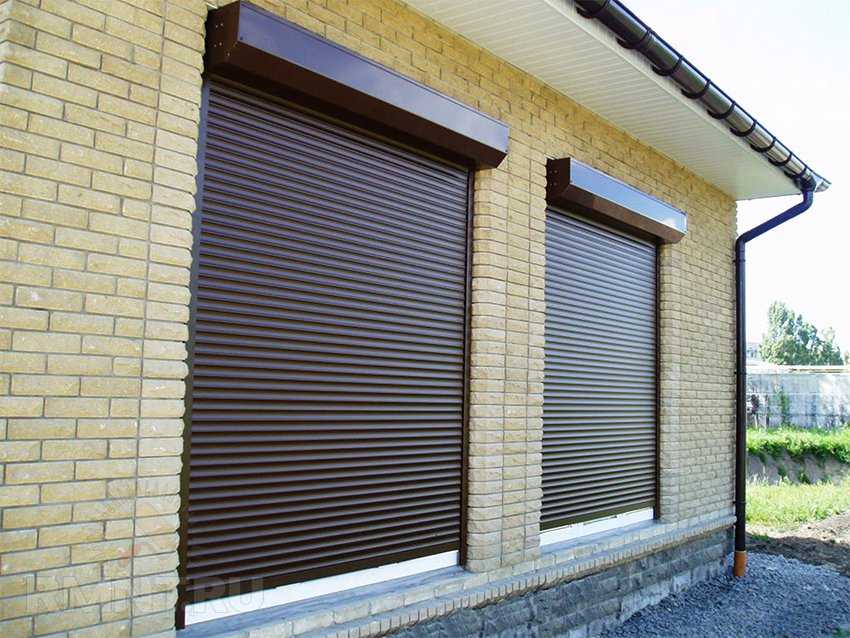

При наружном монтаже рольставен короб с полотном закрепляют над дверным или оконным проёмом, а направляющие располагают по двум сторонам от проёма.

Если рольставни закрытые, то они обычно закрывают весь проём и находятся почти наравне с поверхностью стен.

Накладной монтаж

При встроенном монтаже детали рольставен располагают в нише оконного или дверного проёмов. Двери и створки окон при встроенном монтаже должны отворяться в сторону, противоположную установке.

Комбинированный монтаж

При комбинированном монтаже необходима выемка в верхней части проёма окна или двери, ее оборудуют при реконструкции или при строительстве строения.

Комбинированный монтаж предполагает расположение рольставней внутри проёма и когда они открыты не преграждают открыванию окон или дверей в любую сторону.

Правила подготовки

До того, как вы будете устанавливать рольставни своими руками вам необходимо сделать следующее:

1. Нужно померять и сравнить диагонали проёма, и эта разность должна быть не больше пяти миллиметров;
2. Необходимо убедится в том, что на откосах нет никаких неровностей, осыпающейся штукатурки.

Если проём не подходит под вышеперечисленные требования, то его необходимо покрыть штукатуркой или отделать любым подходящим способом.

Инструменты для установки рольставен

Для работы вам потребуется следующие инструменты:

1. Перфоратор, дрель, сверла по металлу или бетону;
2. Шуруповёрт и биты;
3. Клепальный пистолет;
4. Ножницы по металлу;
5. Пассатижи и кусачки;
6. Отвёртки и набор гаечных ключей;
7. Молоток;
8. Маркер;
9. Уровень и рулетка.

Если вы планируете устанавливать рольставни на высоте больше полутора метров, то воспользуйтесь стремянкой.

Чтобы подключить привод вам нужно будет воспользоваться отверткой и мультиметром.

Чтобы загерметизировать стыки между направляющими и стенами, необходимо использовать подходящий вам герметик и пистолет для монтажа.

Обзор производителей рольставней

Производителей профилей для рольставней на рынке в России мало. Самые популярные представлены тремя:

1. Alutech -Беларусско-Германская организация с представительством в г. Минск, г. Москва, г. Санкт-Петербург и г. Киев. У этой компании большие поставки разнообразного выбора профиля из алюминия для рольставней. Изделия Alutech производятся с высоким качеством мировых стандартов.
2. Alulux − поставляет изделия немецкого производства, выполняются поставки широкого спектра алюминиевых роллетных профилей. В Россию товар поступает через дилеров непосредственно из Германии.
3. Veka − лидер по производству профилей из ПВХ для роллетов. Является немецкой компанией с образованием их предприятий в США, Бразилии, Франции, Великобритании, Польше, Китае.

Базовые цвета жалюзийных дверок от AlutechНемецкое качество от AluluxЖалюзийные дверки от Veka

В принципе, все рассмотренные фирмы производители делают свою продукцию на совесть. Но, к сожалению, найти роллеты под брендами Alulux и Alutech можно не во всех регионах.

Внешний вид роллетов

Что касается вопроса о внешней составляющей сооружения, то зачастую роллеты идеально сочетаются с современными стилями домов и других строений. Все дело в том, что эти конструкции отличаются некой простотой, которая неплохо вписывается в общий стиль. Конечно, рольставни будут не лучшим образом смотреться в классических интерьерах, однако в таких ситуациях нужно искать какой-то другой выход. Зачастую в продаже можно найти роллеты белого и коричневого цветов. Наверняка это те самые распространенные варианты, которые устанавливаются на торговых точках и производственных строениях. Конечно же, роллеты имеются и на многих жилых домах, однако массовости этого направление еще не получило.

Практика показывает, что цветовые варианты – это сильная сторона рольставен, так как сотни производителей во многих странах предлагают изготовить данную продукцию по индивидуальным заказам. Конечно же, самый главный аспект – это цвет продукции, так как остальные параметры (кроме габаритов) практически неизменные

Важно помнить о том, что роллеты должны сочетаться с оконной конструкцией, иначе можно создать безвкусный стиль, который будет только раздражать

Чаще всего хозяева стараются не акцентировать внимание окружающих людей на роллетах, так как это не декоративный элемент, а часть жилища, связанная с безопасностью. Таким образом, имеет смысл делать выбор в пользу самых простых вариантов. Чаще всего это белые рольставни, которые бы сочетались со светлыми стенами дома

Чаще всего это белые рольставни, которые бы сочетались со светлыми стенами дома.

Монтаж полотна

Вес полотна напрямую зависит от его габаритов. Монтируя, например, полотно гаражных ворот, вам не обойтись без помощи 1-2 человек. Потребуется поднять полотно рольставни, вставить его в направляющие и опустить по ним вниз. Затем верхний край полотна крепится к октогональному валу.

Важно учитывать направление вращения вала — подъем полотна происходит при вращении вала против часовой стрелки, опускание — по часовой стрелки. Еще одно небольшое замечание

Пока вы будете возиться с полотном, желательно обмотать октогональный вал тканью или тонким одеялом, чтобы случайно его не повредить.

Как монтировать рольставни своими руками

После получения комплекта, его необходимо сразу распаковать, чтобы проверить наличие всех деталей для установки. Особых проблем может доставить отсутствие какой-либо детали механизма. Если комплект не полный, лучше его заменить, чем пытаться «выкрутиться» самостоятельно.

Порядок работ — как крепятся рольставни в проем:

Установка рольставней своими руками начинается с монтажа направляющих. В них необходимо просверлить монтажные отверстия сверлом диаметром 8 мм. Схема сверловки отверстий зависит от способа монтажа рольставней. Так, для наружного монтажа отверстия сверят с фронтальной стороны, а при внутреннем или комбинированном – в торце. Первое и последнее отверстие сверлится на расстоянии 10-15 мм от края направляющей, остальные с равномерным шагом не более 50 мм. Монтаж направляющих производится на анкерные болты в сборе с коробом. Отверстия впоследствии будут закрываться специальными заглушками.

• Следующим шагом необходимо подготовить короб для установки рольставней. В торцевых стенках короба сверлятся по паре отверстий диаметром 4 мм. После того, как короб будет поставлен на рабочее место, через эти отверстия будут установлены заклепки, которые держат крышку. В специально отведенных местах высверливаются отверстия диаметром 8 мм. Они нужны для установки анкерных болтов для крепления короба к стене. В задней крышке короба сверлится отверстие 14 мм для монтажа элементов управления.
• Далее короб вставляется в направляющие, и собранная конструкция прикладывается к откосу. Ровность установки короба обязательно проверяется при помощи уровня. Малейший перекос в одну из сторон приведет к тому, что рольставни будут плохо «ходить» по направляющим. То же самое касается и направляющих. Они должны стоять строго по уровню.
• Работу по установке собранной конструкции лучше выполнять с помощниками. Как только вся конструкция выставлена, сквозь высверленные отверстия намечается расположение отверстий в стене. Если есть кому держать конструкцию, то можно сверить по месту. В таком случае сначала устанавливаются анкера на короб, а затем на направляющие. Для сверловки сквозных отверстий через направляющие и короб необходимо использовать сверла и буры по бетону большой длины. В таком случае, вероятность повреждения элементов конструкции патроном дрели будет минимальной.

• Устанавливая анкера или саморезы (если стены выполнены из дерева или металла) необходимо постоянно проверять расположение короба и направляющих строго по уровню. Перед чистовым креплением каркаса с обратной стороны направляющих снимают защитную пленку. Лицевую сторону «оголяют» в конце работ.
• Крепить каркас рольставней нужно довольно крепко, чтобы в процессе эксплуатации он не менял свое положение. В противном случае, это скажется на работоспособности всей системы.
• Когда каркас полностью закреплен, можно приступать к монтажу приводного элемента. Устанавливается он внутрь помещения и служит для управления рольставнями изнутри. Подключается привод к валу системы через отверстие в стене. После подключения следует обязательно проверить работоспособность механизма. Вал должен вращаться свободно, без особых усилий.

• Последним из основных элементов устанавливается полотно рольставней. Первым делом на перфорированном валу монтируются дистанционные кольца. Шаг установки – не более 400-500 мм. Затем на последней планке полотна рольставни устанавливаются тяговые пружины. На первом профиле полотна ставятся ручные ригели. Затем полотно заводится за вал в направляющие и постепенно опускается по ним. После того, как все полотно опустилось, его пружины заводятся в перфорированные отверстия вала и закрепляются в них.
• Теперь необходимо проверить работоспособность всего механизма. Если он работает нормально, короб закрывают крышкой. Для этого через заранее просверленные отверстия диаметром 4 мм устанавливают заклепки при помощи заклепочного пистолета.
• Последним штрихом в установке рольставней монтируются заглушки на установочные отверстия.

Как установить рольставни в санузел самостоятельно

Проверить комплектность. При покупке вы получаете короб, полотно, две направляющие и набор комплектующих.

Подготовка проема. Используйте уровень, чтобы убедиться в том, что проем геометрически ровный.

Установка и выравнивание элементов изделия на стене перед их закреплением может осуществляться с помощью прокладок, устанавливаемых в области точек крепления.

Установка

Рольставни в туалете или ванной устанавливаются, или на проем, или в проем. Направляющие или крепятся на проем или в проем. Как будут устанавливаться рольставни определяется с замерщиком.

1. Разметить направляющие. Крайние точки в 10-15 см от концов направляющей. Остальные в промежутке с шагом 50 см.

2. Сверлом 8 мм рассверлить направляющие по разметке. Сверло проходит профиль насквозь.

3. Рассверлить первое отверстие сверлом 11,8-14 мм для заглушек. Практика установки рольставней показывает, что сверло 14 мм лучше подходит для поставленной задачи.

4. Рассверливается короб для крепления к стене (с тыльной стороны) или к притолоке (в верхнюю панель). Необходимо два отверстия 8 мм под крепеж с каждой стороны короба.

5. Собрать каркас, соединив короб и направляющие.

На конце направляющих производится распил, чтобы запирающее устройство – щеколда, могла заходить в получившиеся пазы. Щеколда исключает самопроизвольное открывание рольставней.

7. Установить конструкцию на проем или в проем. С помощью строительного уровня определить положение каркаса для рольставней в пространстве.

8. Закрепить короб на проеме или в проеме.

9. Установить полотно. Полотно перебрасывается через вал и вставляется в направляющие. Затем к полотну крепятся тяговые пружины, вручную кручением вала заводится пружина и в перфорацию вала вставляются тяговые пружины.

10. Установить стопоры, просверлив отверстия в концевом профиле полотна на расстоянии 5-10 см от направляющих.

11. Установить заглушки на крепления направляющих и закрепить крышку короба.
