Монтаж элитной металлочерепицы

Биохимическая обработка дерева. Защита от вредителей

Перед монтажом обрешетку необходимо обработать специальными защитными средствами, которые придадут стойкости элементам и всей кровли. Стоит заметить, что антисептики выпускаются для всех пород древесины, но между собой они отличаются и приспособлены к конкретным породам и климатическим условиям окружения. Например, для жарких мест строители используют антисептики против огня, во влажном климате – против влаги.

Основные виды биохимических средств для обработки деревянных элементов: антипирены (средства для огнезащиты), биозащитные (средства от вредителей-насекомых), водоотталкивающие, средства для защиты от грибков и плесени, универсальные средства.

Для обработки этими средствами можно использовать обычные малярные кисточки, пропитывая ими поверхность деревянных элементов. Это долгий процесс и не такой эффективный, как нанесение биохимических препаратов с помощью распылителей.

Перед нанесения защитного слоя дерево очищают от мусора и тщательно сушат.

От чего зависит вид обрешетки

Каждый опытный мастер продумывает тип и параметры обрешетки еще до начала выполнения строительных работ. Такой подход дет возможность минимизировать вероятность ошибок, ускорять процесс строительства обрешетки, повышать ее надежность и долговечность.

Угол наклона скатов. К сожалению, в интернете можно встретить статьи, в которых даются рекомендации изменения типа обрешетки для металлической черепицы в зависимости от наклона скатов. Если он менее 20°, то настоятельно рекомендуется монтировать сплошную обрешетку. Мы не будем останавливаться, для каких кровельных покрытий действует это правило, скажем только, что на металлочерепицу оно не распространяется. Почему? Сплошная обрешетка подразумевает, что на нее кровельное покрытие опирается всей своей площадью. Для выполнения такого условия кровельные материалы должны иметь ровную поверхность, а металлическая черепица имеет сложную геометрию профиля. Для того чтобы кровля имела максимальное сходство с натуральной черепицей, все ее волны прессуются под углом к плоскости металлического листа. Это значит, что профиль упирается об обрешетку лишь по нижней линии волны. Зачем делать дорогую сплошную обрешетку, если кровля над ней будет висеть, а не упираться? Возникает резонный вопрос, что делать с кровлями, угол наклона которых меньше критического значения? Ничего, просто надо применять для покрытия не металлическую черепицу, а иные кровельные материалы. Их в настоящее время существует очень много, нет проблем подобрать для себя подходящий вариант.
Сложность крыши. Если на доме обыкновенная двускатная крыша, то обрешетка может быть шаговой по всей плоскости крыши. Такие ситуации встречаются на различных неотапливаемых пристройках. Мансардные дома имеют вертикальные примыкания, окна, вентиляционные трубы. По периметру этих конструкций надо обязательно делать сплошную обрешетку шириной ≈ 30–40 см. К ее поверхности фиксируются мягкие гидроизоляции и металлические дополнительные элементы.

Устройство кровли из металлочерепицы: основные правила работы

Перед тем как приступать к работе, связанной непосредственно с укладкой металлочерепицы, необходимо ознакомиться с некоторыми правилами и понятиями, которые позволят не допустить распространенные ошибки и сделать все необходимое максимально качественно:

Существует два способа укладки листов металлочерепицы: справа налево и слева направо. В первом случае, каждый следующий лист должен быть уложен внахлест на предыдущий, а во втором накладываться должен предыдущий лист.
Не стоит сразу крепить каждый лист полноценно. Перед тем как прикручивать металлочерепицу, лучше всего уложить четыре листа и слегка прихватить их крепежами, чтобы они держались. Затем нужно убедиться, что они расположены так, как нужно и при необходимости подровнять. Для окончательного закрепления используют один саморез, который проходит через все листы.
Эксплуатационный срок всей кровли сильно зависит от качества используемых крепежных элементов
Поэтому выбору саморезов нужно уделить должное внимание

Важно, чтобы они были оцинкованными и обязательно имели специальные уплотнители на головках, которые смогут герметично заполнить отверстия, когда саморез будет полностью закручен в отверстие.
В тех местах, где при помощи одного крепежного элемента были закреплены сразу несколько листов, так или иначе, появится уплотнение
Для того чтобы сгладить его, необходимо срезать часть угла или же можно выпрямить капиллярную канаву, которая расположена под штамповочной чертой.

Проводить отделочные работы с использованием металлочерепицы необходимо в соответствии с правилами монтажа кровельного пирога

Схема крепления металлочерепицы и других необходимых элементов

Определенные правила существуют и для монтажа других обязательных элементов, без которых ни одна крыша обойтись не сможет. Вот некоторые рекомендации касательно схемы монтажа металлочерепицы и других элементов:

торцевые планки должны быть зафиксированы внахлест, который должен составлять порядка 2 см. При этом размер волны должен быть подогнан в соответствии с шириной ската. В противном случае можно столкнуться с тем, что гребень уложится на фронтон;
для карнизной планки также обязательно наличие нахлеста в 10 см на нижний брусок обрешетки, к которому она крепится гвоздями;
между листом металлочерепицы и кровельной планкой обязательно нужно проложить дополнительный слой уплотняющего материала;
для обустройства всех элементов, расположенных ниже конька (труб и окон), используют листы с одним модулем. Обычно для каждого элемента конструкции требуется 2 штуки;
если скат крыши покатый, то необходимо дополнительно установить аэроролик между коньковой планкой и самим материалом. Это позволит избежать проникновения под конек атмосферных осадков;

Схема крепления листов металлочерепицы

фиксация конька должна производиться к планкам, которые расположены в торцевой части всей конструкции. При этом расчеты должны быть проведены с учетом необходимого выступа, который составляет 2-3 см. При этом если приходится иметь дело с плоским коньком, то крепление производится внахлест, а для полукруглых элементов согласно линиям профиля;
необходимо заранее изучить специфику монтажа капельника под металлочерепицу, и четко следовать всем инструкциям.

Стоит обратить внимание еще и на тот факт, что при необходимости, коньковая планка поддается некоторой корректировке. То есть ее можно не согнуть или разогнуть, чтобы обеспечить максимально точное повторение угла наклона крыши

Подробнее о таких тонкостях можно знать из видео-инструкции монтажа металлочерепицы.

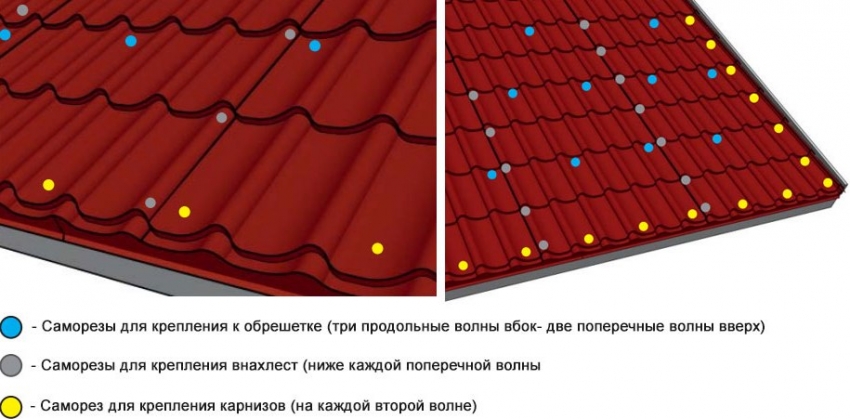

Схема крепления листов металочерепицы и размещения саморезов

Подходящие размеры досок при шаге стропил 60 см

Выбор размера доски для обрешетки зависит от расстояния между стропильными ногами. Однако для стандартного утепления минеральной ватой стойки устанавливают с шагом 60 см, чтобы подготовить пространство для заполнения плитами теплоизоляции. По стропилам прокладывается гидроизоляция и устраивается контробрешетка для создания вентиляционного канала.

При таком варианте применяют следующие размеры досок:

6000х100х35 мм;
6000х150х35 мм.

Примечание! Длину можно менять в зависимости от варианта поставки, но предпочтение лучше отдавать шестиметровым пиломатериалам, которые надежнее свяжут стропильную систему крыши.

Правила обращения с металлочерепицей

Прежде чем начать проведение кровельных работ, металлочерепица должна быть доставлена к месту установки. И даже здесь могут возникнуть некоторые проблемы, конечный исход которых — материал, негодный к установке. Поэтому при транспортировке следует строго выполнять все предписания производителя металлочерепицы.

В общем, можно выделить следующие правила обращения с черепицей:

погрузку осуществляют только механизированным способом. Стропы должны быть мягкими, а крепления предотвращать свисание краев листа;
перевозку осуществляют только на том транспорте, длина кузова которого не меньше длины листа черепицы;
при разгрузочных работах, в процессе должно участвовать достаточное количество человек. Следует исходить из того, что один рабочий должен держать не более 1,5 погонных метра материала;
при транспортировке и хранении нельзя укладывать поверх листов металлочерепицы тяжелые, острые или абразивные предметы;
при хранении черепицы более чем 1 месяц ее укладывают штабелями. При этом каждый лист перекладывают сухими деревянными рейками;
хранить черепицу можно в неотапливаемом помещении, но следует исключить попадание ультрафиолетового излучения и осадков на поверхность материала.

Расчет обрешетки под металлочерепицу

Минимизировать расходы на приобретение пиломатериалов можно, если правильно рассчитать конструкцию и размеры обрешетки под металлочерепицу. Для этого вначале измеряют размеры скатов (высоту, длину) и прибавляют лобовые доски и выпуски.

Методика расчета обрешетки проста. Если известна общая площадь кровли — 100 м² и при этом для устройства обрешетки применяют доски 25×150×4000 мм (толщина, ширина, длина), то:

площадь доски будет равна 0,15 × 4 = 0,6 м²;
количество досок, необходимых для монтажа 100 ÷ 0,6 = 167 шт.;
объем (в куб. метрах) одной доски 0,15 × 0,025 × 4 = 0,015 м³;
объем всех досок 100 × 0,015 = 1,5 м³.

То есть, для устройства обрешетки сплошного типа потребуется 1,5 м³ досок. Для разреженной обрешетки нужно выполнить корректировку расчетов. Вносится новая составляющая – шаг между досками (брусьями).

Пример расчета выглядит следующим образом.

К примеру, площадь кровли – все те же 100 м², длина скатов – 6 м, ширина – 9 м, шаг обрешетки – 300 мм. Тогда:

Этап 5. Монтаж черепицы. Основные правила

Монтаж может выполняться одним из двух способов. Если укладка листов начинается справа, то каждый новый накладывается на предыдущий. Если наоборот, то накладываются предыдущие листы.
В целях корректности монтажа четыре листа черепицы, расположенные внахлест относительно друг друга, сначала прихватываются, выравниваются, а уже потом окончательно соединяются одним саморезом.
Саморезы должны быть качественными, ведь от них во многом зависит срок службы кровельного покрытия. Это обязательно должны быть оцинкованные шурупы с уплотнительными головками из пропиленового каучука, герметично заполняющими отверстие при закручивании.
В месте соединения четырех листов появляется утолщение. Его нужно удалить, для чего часть угла срезается или выпрямляется капиллярная канава, находящаяся под штамповочной чертой.

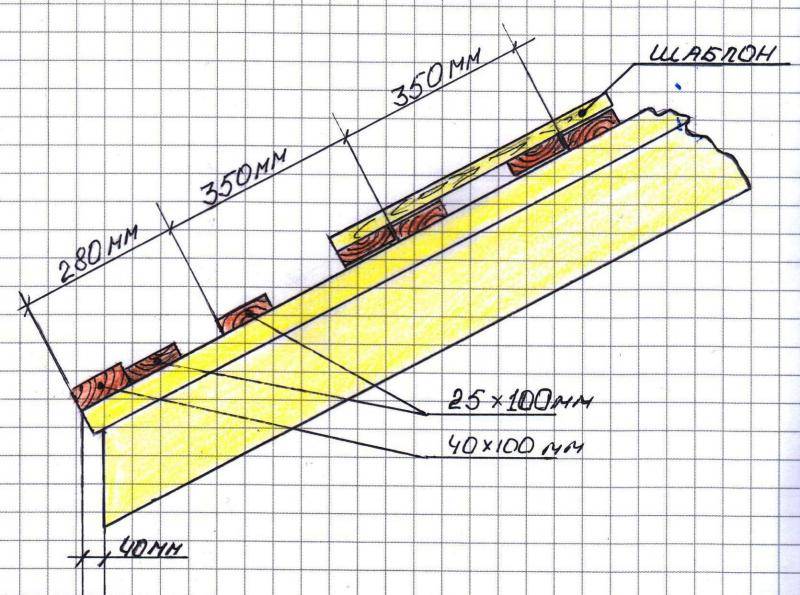

Монтаж обрешетки

Доска для обрешетки должна быть следующих размеров:

ширина — 100 мм;
толщина — 30 мм, для нижнего ряда обрешетки (возле карниза) — 45 мм.

Работа по обрешетке крыши начинается снизу и продолжается до самого верха. Между первым и вторым рядом досок должно быть расстояние в 30 мм все последующие ряды на расстоянии шага листа металлочерепицы. В местах около трубы, мансардного окна или ендовах обрешетка делается сплошной. Сплошной обрешетку можно делать по всей крыше, но это экономически нецелесообразно.

К обрешетке листы металлочерепицы крепятся при помощи саморезов с резиновой шайбой. Защитная пленка с профлиста снимается непосредственно перед установкой. Листы необходимо укладывать внахлест друг на друга.

Гидроизоляция под металлочерепицу

Во время эксплуатации дома под кровельным материалом образуется конденсат, что приводит к гниению элементов деревянной конструкции и намоканию теплоизоляции. Влага негативно воздействует на древесину и приводит к её постепенному разрушению, из-за чего могут потребоваться серьёзные затраты на проведение ремонтных работ. Для защиты деревянных изделий и утеплителя от конденсата применяют гидроизоляцию. Выбор материала для гидроизоляции зависит от того, какая планируется кровля — холодный чердак или утеплённая мансарда.

Гидроизоляция холодной крыши осуществляется с помощью диффузионных мембран и гидроизоляционных плёнок. Последние укладывают поверх стропил с провисанием около 2 см между ними. Настил осуществляется полосами, начиная с нижней части ската крыши с перекрытием между слоями в 50–100 мм. Герметизацию стыков производят специальной лентой.
Защита тёплой крыши от влаги обходится дороже и требует бо́льших трудозатрат. Гидроизоляция в этом случае выполняется по-разному и зависит от применяемого материала:
- если используется плёнка с низкой паропроницаемостью, потребуется соорудить два зазора для вентиляции — между утеплителем и плёнкой и между плёнкой и обрешёткой. В основном теплоизоляцию располагают между стропильными ногами на одном уровне с их верхней плоскостью. Чтобы создать один зазор, на стропила необходимо набить бруски контробрешётки, а сверху уложить плёнку без провисания. После этого поверх плёнки к контрбрускам прибивают планки, которые будут обеспечивать второй зазор, а к ним уже крепят обрешётку;
- более целесообразным является вариант устройства гидроизоляции с одним вентзазором. Способ предполагает создание зазора лишь между обрешёткой и плёнкой, которая хорошо пропускает пар даже при укладке без зазора, т. е. непосредственно на теплоизолятор. Крепление мембраны к стропильной конструкции выполняют внахлёст верхними полосами на нижние с обязательной герметизацией швов при помощи клейкой ленты.

Вместо современных материалов можно использовать всем известный рубероид. Однако он во многом уступает новым гидроизоляционным продуктам. Рубероид характеризуется малым сроком службы, хорошо горит и при нагреве издаёт едкий запах. Если прислушиваться к мнению специалистов, то использовать рубероид в качестве гидроизоляции под металлическую черепицу не стоит.

Видео: устройство гидроизоляции под металлочерепицу

Правильный монтаж обрешётки под профилированную черепицу является залогом качественного покрытия кровли. Чтобы выполнить работу правильно, необходимо ознакомиться с нюансами устройства каркаса под кровельный материал. Только в этом случае удастся избежать ошибок в монтаже металлочерепицы и предотвратить появление проблем в будущем.

Порядок и особенности монтажа

Перед тем как перекрыть крышу металлочерепицей своими руками, надо ознакомиться с правилами работы с материалом:

Прежде всего надо позаботиться о правильном хранении — в проветриваемых штабелях, переложенных брусками.
При нарезке, не использовать УШМ (болгарку), а резать только лобзиком или ножницами по металлу. Болгарка перегревает металл, из-за чего испаряется цинк, в местах реза материал начнет ржаветь.
Укладку листов начинать с нижнего правого угла (схема монтажа листов металлочерепицы есть на фото ниже).
При монтаже надевать мягкую, хорошо сидящую обувь, наступать только в нижнюю часть волны.

Как накрыть крышу металлочерепицей: правила

Далее речь пойдет об устройстве. Кровля из металлочерепицы бывает в двух вариантах: с холодным или утепленным чердаком. В зависимости от выбранного типа изменяется порядок работ — при обустройстве теплого чердака, добавляется еще два слоя — утеплитель и пароизоляцонная мембрана со стороны помещения.

Холодная кровля из металлочерепицы

Этот вид кровли подходит если чердачное помещение планируется нежилым. Тогда все утепление сосредотачивается в перекрытии, а функция крыши — только защищать от осадков и ветра. Порядок работ такой:

Вдоль свеса устанавливается первая планка обрешетки (более высокая).
На нее крепится капельная планка.
На стропильные ноги расстилается гидроизоляционная мембрана. Монтаж начинается снизу, пленку раскатывают вдоль свеса. Нижний край пленки заходит на капельную планку, заканчиваясь после линии перегиба. Крепят пленку планками толщиной 30-35 мм к каждой стропильной ноге, не в натяжку, а обязательным провисанием 2-2,5 см. Второй ряд пленки перекрывает первый не менее чем на 15 см, стык проклеивается специальной клеящей лентой (продается там же, где и мембрана). К капельной планке мембрана крепится саморезами (оцинкованными или нержавеющими). Холодная кровля из металлочерепицы: поселовательность слоев
К планкам, которые удерживают пленку, с выбранным шагом крепят доски (бруски) обрешетки. Используют оцинкованные или нержавеющие саморезы, такие же гвозди с большой плоской шляпкой. Длинна самореза и гвоздей — трехкратная толщина планок обрешетки.
На обрешетку укладывают листы металлочерепицы, выставляя их строго вдоль свеса (если он у вас точно идет горизонтально). Соседние листы перекрываются на одну волну, монтаж ведется снизу-вверх, с обязательным горизонтальным перекрытием на требуемую величину (см выше).
Монтируют коньковые элементы, торцовые планки. Их крепят такими же саморезами, как и металлочерепицу, с шагом 10 см.

На этом можно считать, что холодная кровля из металлочерепицы готова.

Теплая кровля

При устройстве утепленной кровли из металлочерепицы в кровельном пироге добавляется еще теплоизоляционный материал, который крепят между стропилами, и пароизоляционная пленка, которая набивается на стропила со стороны чердака. Далее весь процесс монтажа аналогичен.

Схема устройства теплой крыши из металлочерепицы

Как крепить листы

Когда мы кроем крышу металлочерепицей, надо правильно располагать саморезы. Есть несколько правил, которые необходимо соблюдать:

Саморезы устанавливаются в нижнюю часть волны, на 2 см ниже ступеньки.
Нижний ряд, вдоль свеса, крепится в каждую волну. Также устанавливается крепеж и в местах горизонтальных и вертикальных стыков.
В волны между горизонтальными стыками крепятся через одну в шахматном порядке.

Наглядно эти правила отображены на схеме. В графическом изображении некоторые вещи понять проще.

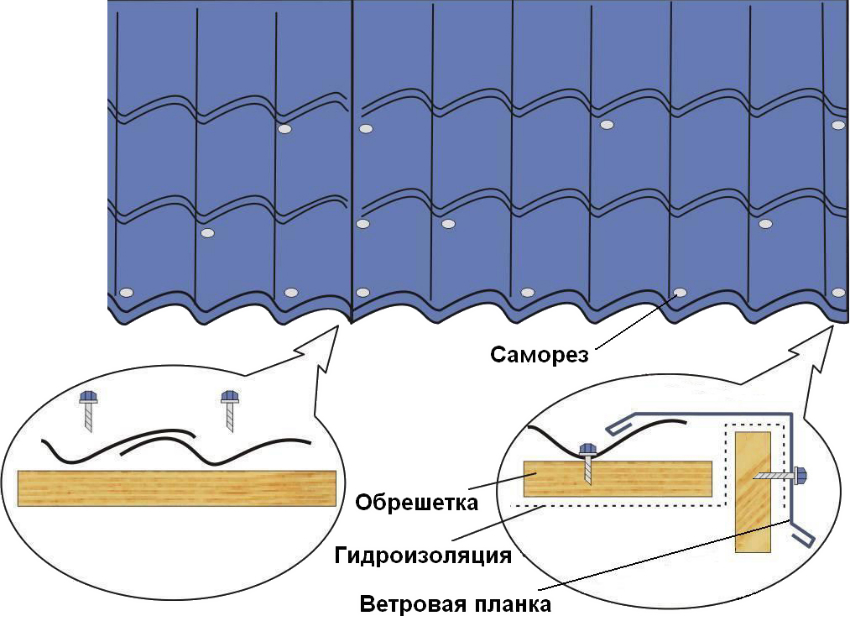

Схема крепления металлочерепицы саморезами

Монтаж обрешетки под металлочерепицу. Основные рекомендации

Для работ по устройству обрешетки потребуются следующие инструменты:

Рулетка.
Уровень.
Молоток.
Ножовка (ручная циркулярная пила или лобзик).
Шуруповерт.
Карандаш или маркер.
Страховочные приспособления.
Красящий шнур (отбивка).
Шаблон изготовленный по волне для быстрого нанесение разметки.

Все этапы монтажа пошагово рассмотрены в следующем видео обзоре:

В заключение стоит отметить, что обрешетка под металлочерепицу требует четкого следования всем инструкциям. Нужно знать правильную последовательность монтажа (стропила — капельник — гидроизоляция — контробрешетка — карнизная доска — вентиляционная ПВХ сетка — крюки водосточной системы — обрешетка)

Важно очень точно смонтировать карнизную доску. По ней далее будут равняться все остальные доски обрешетки.Техника безопасности при работе на высоте обязательна

Подготовка к монтажу металлочерепицы

То, сколько прослужит кровельный материал, зависит от качества монтажа и качества самой металлочерепицы. Качество металлочерепицы складывается из толщины листа металла (чем она меньше, тем больше риск коррозии при нарушении верхних защитных слоев), количества слоев и качества покрытия.

Перед монтажом металлочерепицы уже должна быть установлена стропильная система;
Далее проводятся замеры скатов крыши. Если диагонали ската не равны, это необходимо учесть при укладке обрешетки и монтаже. Разницу до 10 см легко скрыть за счет дополнительных элементов кровли, небольшие перекосы можно скорректировать на этапе обрешетки или с помощью доборных деталей;
На стропила укладывается обрешетка. Металлочерепица не требует сплошной обрешетки. Минимальное сечение бруса или доски зависит от толщины и веса кровельного материала, чем эти показатели выше, тем более прочной должна быть обрешетка (обычно используются доски 32×100 мм), шаг обрешетки должен быть равен поперечному профилю металлочерепицы – 350 или 400 мм. Для обрешетки может использоваться и металлический профиль;
Далее укладываются слои гидроизоляции, пароизоляции и утеплителя, которые обеспечивают защиту всех материалов, составляющих «пирог» крыши;
Заказ листов металлочерепицы;
Резка листов, если крыша имеет ломаные и нестандартные скаты. Для резки металлочерепицы подходят далеко не все инструменты. Не следует использовать для резки болгарку, температурное воздействие разрушает полимерное покрытие, а это приводит к коррозии. Правильнее использовать пилу с твердосплавными зубьями, ручные или электрические ножницы по металлу, ножовку по металлу или другой инструмент для резки металла с полимерным покрытием.

Перед резкой лист нужно разметить, резать металлочерепицу можно только на твердой поверхности. После завершения резки сразу же уберите все металлические опилки – они могут повредить полимерное покрытие.

О том, какие доступны размеры металлочерепицы и как правильно рассчитать ее необходимое количество, расскажет данная публикация.
Технология монтажа качественной обрешетки под металлочерепицу описывается здесь.
Для чего нужна подложка под металлочерепицу и какие ее варианты бывают, читайте по этой ссылке.

Отличия металлочерепицы Монтерей ↑

используется в качестве покрытия и деревянных, и каменных домов;
применяется для покрытия крыш любой формы при уклоне больше 14°;
простота монтажа;
долговечность;
отсутствие необходимости в усилении стропильной системы, так как вес его квадратного метра меньше 5 кг;
легкость ремонта, в частности, замены поврежденного листа;
экологическая безопасность;
стойкость к агрессивному воздействию атмосферы;
пожаробезопасность,
стойкость окраски.

Перед укладкой покрытия кровли проводят подготовительные работы. В следующей очередности монтируются:

держатели водосточных желобов (конечно, если их установка планируется);
гидроизоляция;
утепление;
пароизоляция;
обрешетка кровли под металлочерепицу.

Укладка гидроизоляции и установка обрешетки

Материал для кровли не способен сам по себе обеспечить полноценную сухость в подкровельном пространстве. Из-за разницы температуры на улице и под кровлей, зимой на стропилах и листах металлочерепицы конденсирует влага, а летом – с их обратной стороны испаряется влага и вызывает гниение и плесневение деревянных конструкций и коррозию металла.

Избежать всего этого можно при соблюдении трех правил:

правильно организованная вентиляция,
гидро-,
тепло- и пароизоляция.

Общие принципы устройства этих слоев кровельного «пирога» для различных кровельных материалов схожи, но с единственной поправкой – в случае металлочерепицы в качестве гидроизоляции нельзя использовать материалы на основе битума.

Обрешетка под металлочерепицу Монтерей отделяется от слоя гидроизоляции контробрешеткой, собранной из реек или брусков. Их набивают поверх стропил прямо на уложенный гидробарьер, обеспечивая тем самым воздушный зазор, необходимый для организации в подкровельном пространстве вентиляции. Он обеспечивает отвод конденсата, образующийся на внутренней стороне покрытия. Забор воздуха происходит в районе свеса карнизов, а вывод, уже насыщенного влагой, – у конька.

Обрешетка и контробрешетка под металлочерепицу образуют конструкцию, в которой вторая, с одной стороны, служит каркасом для сооружения опалубка, а с другой – дополнительно фиксирует гидроизоляцию.

Как сделать монтаж обрешетки

Инструменты, необходимые для проведения работ

Пила-ножовка по дереву.
Молоток строительный, гвоздодер, рубанок.
Дрель, шуруповерт, электролобзик.
Строительный уровень, леска для натягивания, отвес.
Рулетка, карандаш.

Материалы для проведения монтажа

Доска, рейка или брус деревянный.
Саморезы для резьбы по дереву длиной не менее 120 мм.
Гвозди строительные длиной не менее 120 мм.
Скобы металлические 100.

Выполнять обрешетку нужно с нижнего свеса кровли. Первую доску или брусок предусматривают по ширине толще сантиметров на пять по сравнению со всеми остальными. Это нужно сделать, чтобы не было свободного незакрепленного конца металлочерепицы.

Контробрешетку выполняют из рейки размером 25х50 мм, стропила выдерживают через 60–70 см.

Шаг от первой доски, уложенной строго по карнизному свесу так, чтобы она за него не выступала, делают меньше на 50 мм, чем все последующие стандартные шаги. Для проверки первого расстояния прямо на стропила наживляют кусочки элементов обрешетки, прикладывают черепицу и смотрят совпадение волн и размер выступа конца листа кровли. Если он недостаточен для нормального стока воды, размер регулируют, перенося отметки изменения положения двух элементов обрешетки.

Разметку линий наносят карандашом, расстояния отмеряют рулеткой.

Крепление ветровых досок осуществляют выше лобовой доски на размер, соответствующий высоте листа металлочерепицы, который колеблется в зависимости от сорта с 35 до 55 мм. У основания конька прибивают две дополнительные доски с двух сторон для дальнейшего облегчения его крепления.

Перед началом монтажа металлочерепицы следует на лобовых досках укрепить кронштейны для крепления водосточных желобов. Также до начала кровли устанавливают карнизные доски.

Несмотря на кажущуюся простоту расчета шага обрешетки под металлочерепицу, поручить это дело лучше специалистам. Переделывать кровлю гораздо сложнее, чем правильно выполнить с первого раза.

Порядок установки элементов

Листы металлочерепицы и доборные элементы устанавливают на обрешетку в следующей последовательности:

карнизная планка;
нижние элементы ендовы, места примыкания к трубам, стенам, вентиляционным выходам;
листы металлочерепицы;
торцевые планки;
верхние элементы ендовы и места примыкания;
коньковая планка.

Установка карнизных планок

Перед монтажом металлочерепицы на лобовую доску карниза устанавливается карнизная планка с нахлестом одна на другую 5–10 см. Ее функция – защищать деревянные элементы свеса крыши от конденсата и дождя. Крепится этот элемент оцинкованными гвоздями с расстоянием между ними около 30 см. Края гидроизоляционной пленки выводятся на обрешетку и укладываются поверх карнизной планки.

После установки карнизной планки и нижних ендов (подробнее тут) начинается последовательный монтаж листов металлочерепицы: от фронтона или от ендов – оба варианта допустимы.

Способы укладки листов

Если монтаж ведется слева направо, то край каждого последующего листа МЧ укладывается под предыдущий. Если кровельные работы осуществляют справа налево, то край каждого второго листа накладывают на предшествующий. Величина выступа нижнего края металлочерепицы над карнизом составляет 4–5 см.

Важный момент – выравнивание длинных листов металлочерепицы по скату. Оно осуществляется не относительно фронтонного торца, а относительно горизонтальной линии карниза.

Рекомендуется сначала положить лист, зафиксировав у коньковой планки одним саморезом. Затем добавить еще 2–3 листа, скрепить их с первым и между собой в один блок по швам саморезами, не фиксируя к обрешетке. Далее следует выровнять блок относительно карниза и только после этого закрепить окончательно.

Как правило, металлочерепица поставляется нарезанными листами по длине ската. Если длина листов меньше, монтаж МЧ на крышу производится в несколько рядов.

Последовательность укладки выглядит следующим образом: фиксируются два листа подряд в первом ряду, а третий помещают над первым во второй ряд. Далее все четные по счету листы – 4, 6, 8 укладываются в первый ряд, а нечетные – 3, 5, 7 – над ними во второй ряд. Стыковка по длине осуществляется с нахлестом в 10 см.

При необходимости лист металлочерепицы можно отрезать, делают это специальным инструментом. Читайте в статье, чем лучше резать металлочерепицу.

Применение болгарки запрещено, сильный нагрев расплавляет и выжигает защитное покрытие и лишает гарантии производителя. Места среза во избежание коррозии обрабатывают аэрозольной эмалью для ремонта полимерных покрытий или окрашивают.

depositphotos

Крепеж листов

Листы крепятся в обрешетку кровельными оцинкованными саморезами с прокладкой из EPDM-резины.

Саморезы нужно завинчивать перпендикулярно обрешетке, чтобы избежать протечек и обеспечить внешнюю эстетику крыши. Их вкручивают в прогиб МЧ в шахматном порядке через одну волну, исключение – первый нижний ряд над карнизной планкой, сюда крепежные элементы ввинчивают в каждую волну.

Плотное прилегание листов металлочерепицы к обрешетке предотвращает ее вибрацию и излишний шум. Достигается это за счет отсутствия перепадов высот брусков и равномерным расположением крепежных элементов – 6–8 штук на 1 кв. метр.

Монтаж торцевых планок

После завершения укладки листов металлочерепицы поверх фронтонных досок устанавливают торцевую планку, которая препятствует попаданию под покрытие бокового ветра и осадков.

Начинают монтировать планки снизу и продолжают вверх в направлении конька. Крепят их кровельными саморезами с шагом 1 м к фронтону и коньковыми с шагом 30–80 см в деревянную обрешетку поверх металлочерепицы. Для герметичности соединения торцевые планки накладываются одна на другую с нахлестом 10 см.

Последними устанавливают коньковые планки, верхние планки ендовы и элементы безопасности. Читайте как правильно установить снегозадержатели на металлочерепицу.

Соблюдение последовательности монтажа, рекомендаций по резке и правил крепления металлочерепицы обеспечит долговечность кровли и сохранит гарантию производителя.

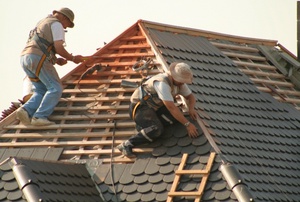

Устройство обрешётки

Металлочерепица относится к жёстким кровельным материалам, поэтому сплошная обрешётка, на которую уходит значительное количество древесины, для неё не требуется

Однако бруски или доски важно уложить с правильным шагом, величина которого зависит от геометрических параметров листа

Без вентзазора появление влаги на нижней поверхности металлочерепицы будет неизбежным, а это приводит к пагубным последствиям: сырая древесина начинает гнить, сталь в местах повреждения защитного покрытия — корродировать.

Для создания вентзазора конструкцию обрешётки дополняют контробрешёткой. Это доски, которые прибиваются к стропилам (вдоль) поверх настеленной на них гидроизоляционной плёнки. И только потом параллельно карнизу и поперёк стропил набивается собственно обрешётка, служащая основанием для металлочерепицы. Толщина досок контробрешётки составляет 20 мм, ширина обычно соответствует ширине стропильной ноги.

Вентиляционный зазор защитит кровельный материал и деревянные конструкции стропильной системы от негативного влияния конденсата

С учётом того, что гидроизоляционная плёнка укладывается с провисанием в 1,5–2 см, величина вентиляционного зазора составит 35–40 мм. Чтобы он хорошо продувался, необходимо оставить отверстия под карнизом (их называют продухами) и под коньком. Если скат имеет большую длину либо сложную конфигурацию, для выхода воздуха на нём дополнительно устанавливают специальные приспособления — аэраторы.

Виды обрешетки

Сплошной называют обрешетку, когда промежуток между досками делают не больше 1 сантиметра. Для такого вида применяют антисептированные листы ДСП или панели ОСБ.

Разреженную обрешетку ставят с определенным шагом, который выбирают в результате подсчета нагрузок, принимая во внимание расстояние между волнами. Комбинированное основание означает совмещение разреженного каркаса и участков сплошного покрытия под металлочерепицу

В этом случае в местах оформления ендовых, низа карнизного свеса, вентиляционных выходов устанавливают цельный слой, а в остальных применяют рейки с промежутком

Комбинированное основание означает совмещение разреженного каркаса и участков сплошного покрытия под металлочерепицу. В этом случае в местах оформления ендовых, низа карнизного свеса, вентиляционных выходов устанавливают цельный слой, а в остальных применяют рейки с промежутком.

Сплошная обрешетка

Расстояние между элементами 2 — 3 см

Такой вид каркаса применяют при небольшом наклоне скатов (14 – 20°). При этом минимальный уклон кровли, на который можно набить черепицу принимают в 14°. Цельную обрешетку обязательно ставят с небольшими зазорами, чтобы было место для небольшой усадки в случае расширения от влаги.

Цельное основание всегда ставят на сложных частях крыш:

в местах примыкания к парапетам, дымовым трубам;
на участке карниза;
в области конька, разжелобков;
при обустройстве кровельных и мансардных окон;
под местами крепления снегозадержателей, лестниц, мостиков.

Разреженное основание

Виды обрешетки под металлочерепицу

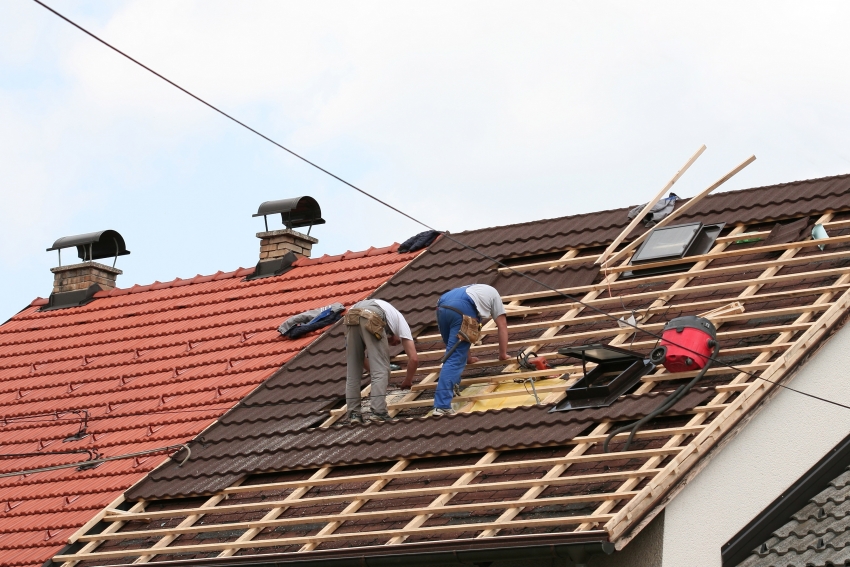

Для такого варианта берут деревянные бруски, используют необрезные и обрезные доски. Стальной каркас делают из металлического уголка или монтируют профильную трубу прямоугольного или квадратного сечения.

Правила устройства:

направление укладки — от конькового гребня к карнизному свесу;
расстояние между обрешетинами выполняют точно по расчету, учитывая кроющую плоскость, которую закрывает шаг волны металлочерепицы;
стыкуют рейки или доски на стропилах, в воздухе соединения не делают.

На примыканиях и в сложных местах ставят доски в 1 – 2 ряда. У конька доски монтируют так, чтобы металлочерепица двух скатов не соприкасалась и получался небольшой промежуток

Разреженное основание используют в случаях крыши с большим уклоном, при этом обращают внимание на преобладающую силу ветра в регионе. Вес от снега в этом случае учитывают с применением понижающего коэффициента, т

к. он не будет задерживаться на скате.

Контробрешетка

Для монтажа берут ровные бруски и сухие пиломатериалы без сучков. Сечение элементов зависит от скатности крыши. Для большего уклона используют уменьшенный размер, а на плоских увеличивают.

Роль контробрешетки в составе кровли:

фиксирует изоляционные слои, уложенные на стропилах;
способствует дополнительной шумоизоляции крыши за счет воздушного промежутка;
вентилирует промежуток между гидроизоляцией и утеплителем, проводит потоки воздуха для естественного высыхания конденсата;
нивелирует неровности стропильной системы.

Ширина бруса контробрешетки не должна превышать соответствующий размер стропильных ног. Элементы ставят по стропилам, поэтому их шаг равняется расстоянию между наклонными опорами. Бруски берут длиной не более 1,5 м, фиксируют к стропилинам саморезами через 30 см по длине.

Элитная металлочерепица. Обрешетка под металлочерепицу
