Думай о будущем: монтаж электропроводки с возможностью последующего ремонта

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

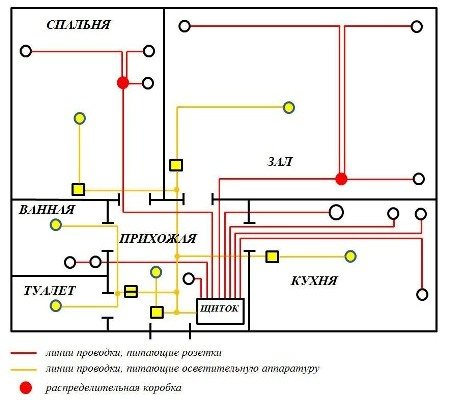

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки.
  Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы.
  Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели.
  Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей.
  Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.

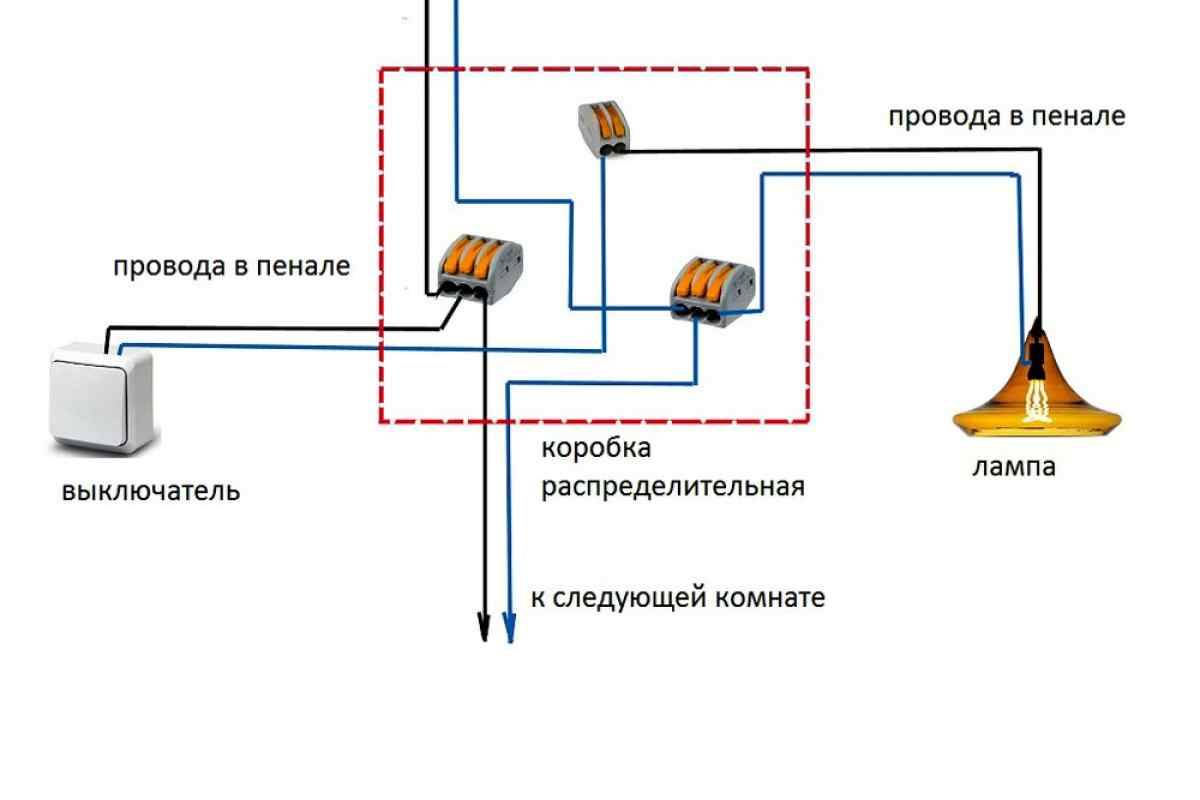

• Распределительные коробки.
  Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток.
  Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Пример работы в бесплатной программе «Электрик»

Для детального изучения возможностей программное обеспечение скачивают и устанавливают на ПК. Общий размер установочных файлов — 12 Мб. Разработчик предлагает этот продукт бесплатно с просьбой сделать добровольное перечисление.

С помощью этой программы выполняют расчет:

• потребляемой мощности (площади поперечного сечения проводника) в одно- или трехфазной сети по току;
• потерь напряжения в отдельных точках цепи;
• нагрева токопроводящих частей;
• заземления;
• защитных устройств.

Минималистичный дизайн интерфейса упрощает обращение.

Выбор проводов и способа прокладки

В тематическом разделе устанавливают исходные параметры:

• количество жил в кабеле;
• способ монтажа — в коробе (лотках, трубе);
• напряжение;
• мощность потребления и cos φ для каждой цепи.

Можно выбрать материал проводника. Однако надо учесть, что по новым правилам устройства электроустановок использование алюминия ограничено.

Как определить нужное количество проводки в метрах

Для удобной установки розеток и выключателей делают запас 25-30 см. Чтобы учесть прохождение проводника по системе подвеса светильника, изучают сопроводительную документацию производителя. В разделе «Метраж» открывают план помещения. Добавляют параметры комнаты. Указывают места подключений оборудования.

Расчет сечения провода

Этот параметр определяет допустимую мощность подключаемой нагрузки. В таблице приведены данные для ручного расчета проводника с поперечным сечением 2,5 мм²:

Материал	Напряжение в сети питания
220 V	380 V
Ток, А	Мощность, Вт	Ток, А	Мощность, Вт
Алюминий	20	4,4	19	12,5
Медь	27	5,9	25	16,5

Автоматические вычисления в программе «Электрик» сделать можно быстрее и без ошибок. В тематическом разделе указывают исходные параметры. По результату делают выбор подходящего по сечению кабеля.

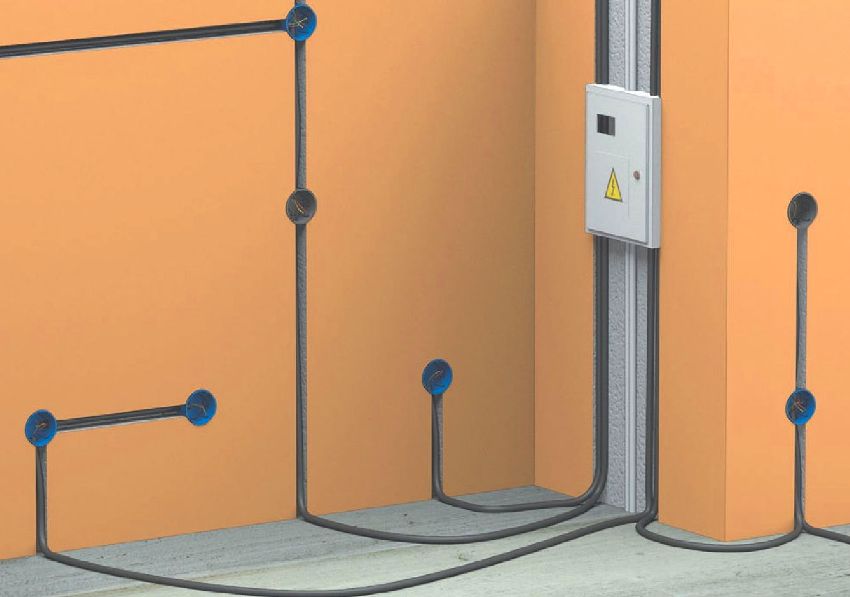

Последовательность монтажа электропроводки скрытого типа

Такой вариант подразумевает большую подготовительную работу. В строительных конструкциях создают кабельные каналы. На завершающем этапе закрывают углубления защитным слоем и декоративной отделкой. Последующее изменение схемы либо ремонт сопряжены с большими затратами. Отмеченные особенности объясняют необходимость точного расчета.

Монтажные работы выполняют с применением стандартной последовательности действий. Начинают с установки электрощита. Подводят провода, соответствующие по площади сечения подключаемым нагрузкам. Соединения нескольких участков трассы создают с применением распределительных коробок.

Услуги профессионального современного электромонтажа в Москве и Московской области

Плюсы обслуживания в нашей компании:

• работаем с 2008 года
• Оказание услуг на договорной основе с четко прописанными сроками, ценами;
• следим за всеми тенденциями рынка электротехнического оборудования
• постоянно обновляем свои знания и монтажный инструмент
• Работаем на объектах любых масштабов – электромонтаж от одной комнаты до целых офисов, производственных объектов;
• Поставляем электрооборудование под любой бюджет по лучшим ценам;
• Выполняем работы любой сложности – у нас есть допуски для работы в сетях 220-380В и выше, с силовыми установками, трансформаторами.

Современный электромонтаж в нашей компании – это высокий уровень безопасности, эффективность и практичность схем электроснабжения, удобство эксплуатации и обслуживания. Получить дополнительную информацию и оформить заявку на выезд нашего инженера можно по указанным телефонным номерам.

Если у вас остались вопросы, вы можете их задать перейдя по ссылки whatsapp, прислав нам интересующий вас вопрос

В чем преимущества скрытой проводки

Для начала обратите внимание на следующее: скрытая проводка в каркасном доме или квартире подразумевает разрушение облицовки на стенах и потолке, может повредиться напольная поверхность, поэтому о необходимости ее монтажа или частичной замены следует задуматься каждый раз, когда выполняется капитальный ремонт помещения. Гораздо удобнее осуществлять процесс на новых объектах

Основные достоинства организации скрытой разводки кабеля:

1. Все части системы спрятаны под облицовочным слоем из штукатурки или гипсокартонных листов, благодаря чему не портится внешний вид помещений.
2. Высокий уровень пожарной безопасности при условии, что стены изготовлены из бетона или другого материала, не поддерживающего горение. Даже при воспламенении огонь не будет распространяться, поскольку в стенах не будет ни кислорода, ни легковоспламеняющейся среды.
3. Кабель, спрятанный данным способом, хорошо защищен от воздействия ультрафиолета и механических ударов, что повышает срок эксплуатации всей системы.

При скрытой проводке не портится внеший вид стен

Недостатки этого метода в первую очередь связаны со сложностью монтажа, необходимостью разрушать стены и трудностями, возникающими при ремонте и обслуживании проводки. Кабель и прочие элементы спрятаны под слоем штукатурки, поэтому при необходимости вам придется каждый раз его снимать. Всего этого нельзя сказать об электрических системах, обустроенных открытым способом.

Открытая ретро проводка в деревянном доме

Провода и кабели: что лучше использовать в домашней электропроводке

В нынешнее время, думая о том, как развести проводку в доме,все чаще используют кабели и провода из меди – это правильно. Алюминиевые жилы во внутренней проводке использовать крайне не рекомендуется.

Кабели и провода бывают двух типов:

• одножильные;
• многожильные.

Многожильные провода имеют две и более отдельно изолируемые жилы под общей оболочкой изоляции. Один из наиболее распространенных и надежных вариантов многожильного провода – ПРТО. Это марка провода с медной жилой, резиновой изоляцией, имеющий по верху х/б пряжу с противогнилостной пропиткой.

Разнообразие проводов и кабелей для электропроводки – ваш выбор долговечной эксплуатации

Жилы во всех видах проводов могут быть как однопроволочными, так и многопроволочными.

Провода и кабели имеют большое разнообразие и отличаются кроме названия, видами оболочки. Оболочка служит для изоляции и защиты жил от воздействия влаги, света, химических веществ, а так же, механических повреждений. В составе кабелей может находиться броня, а оболочки позволяют производить прокладку в неблагоприятных средах.

Кабели возможно прокладывать открытыми, провода же – либо в скрытом виде, либо, в специальных коробах и трубах.

Как составить схему электропроводки в квартире

Перед тем как преступить к замене проводки в помещении, необходимо подобрать максимально подходящую схему электричества. Этот документ составляется с учетом расположения всех элементов сети. В нем указываются розетки, выключатели, осветительные приборы, расположенные в каждой комнате. Схема обязательно должна содержать пути (линии), соответствующие местам прокладки кабелей.

Во время составления схемы электропроводки квартиры потребуется рассчитать такие параметры:

• необходимую мощность (для каждого помещения отдельно);
• запас мощности (для каждой комнаты);
• мощность бытовых электроприборов.

Для создания системы электрообеспечения квартиры необходимо вначале создать ее проект

Схема является самым главным документом при монтаже новой электрики в жилище. При ее составлении важна каждая мелочь. Поэтому специалисты советуют быть внимательными при создании данного чертежа.

Схема должна включать в себя информацию о количестве розеток и выключателей, а также об их расположении. Места, в которых будут монтироваться важные электроприборы, должны в обязательном порядке отмечаться на чертеже. Подбираются точки установки в зависимости от индивидуальных особенностей квартиры или частного дома.

Расположение светильников и их количество тоже указывается при составлении схемы электрической проводки дома или квартиры

Важно запомнить, что недочеты, допущенные при создании этого документа, приводят к недостатку необходимых элементов электросети или, наоборот, их переизбытку. А самым неблагоприятным исходом в этом случае является неисправная система

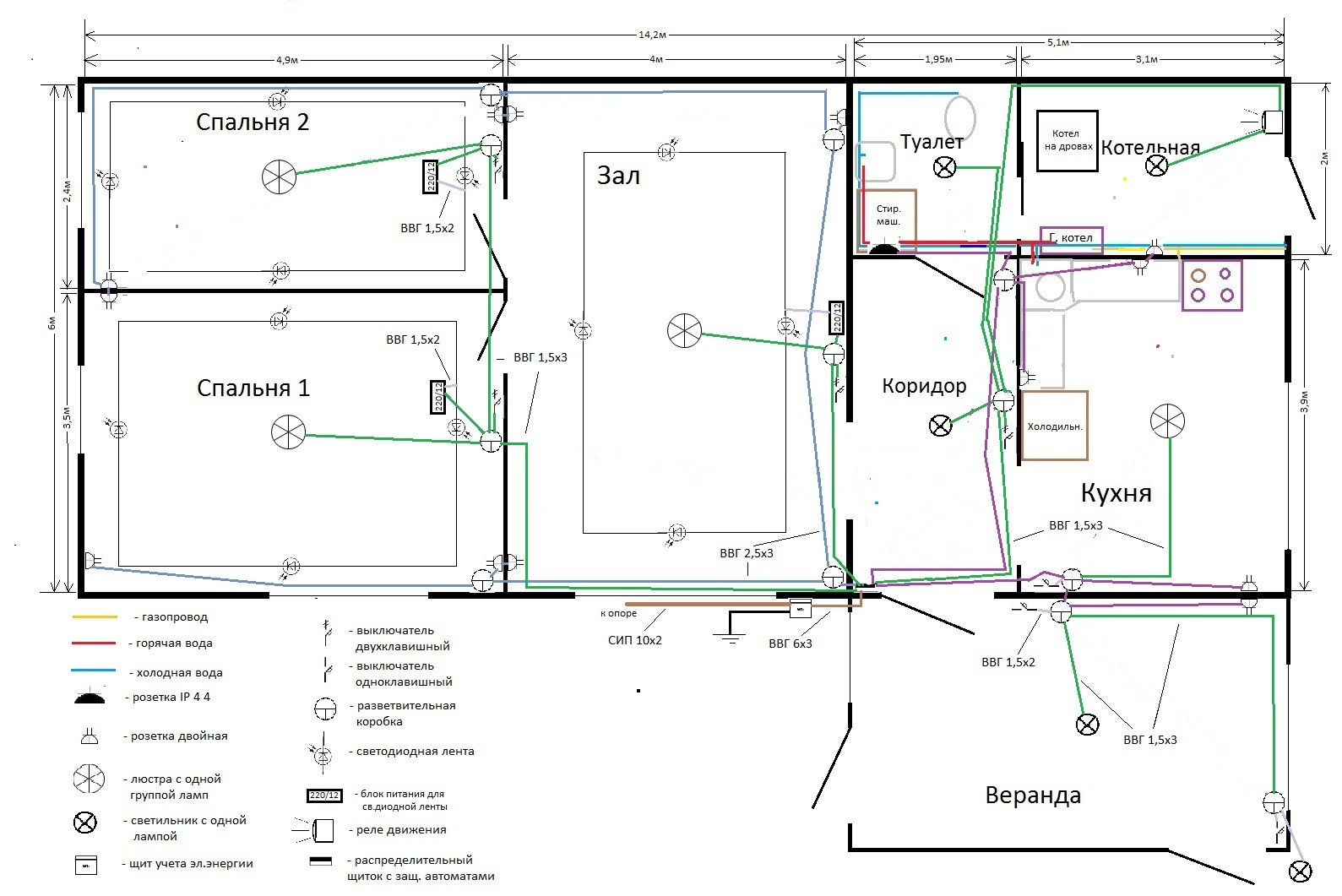

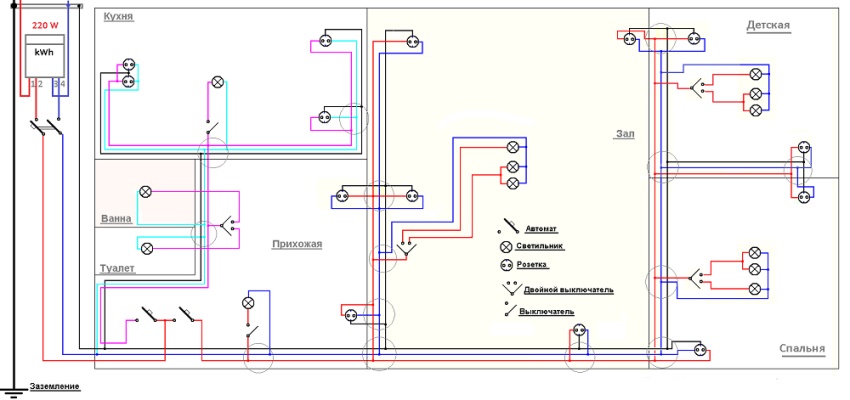

Схема электропроводки в квартире

Расположение всех отдельных элементов электросети, а также размещение бытовой техники должно подбираться максимально грамотно. Розетки, выключатели и приборы, продуцирующие свет, не должны мешать другим составляющим интерьера (например, мебели).

Выбор типа разводки производится в зависимости от индивидуальных особенностей помещения. На это оказывают влияние следующие факторы: количество комнат, планировка, число и мощность бытовых электроприборов. Для наиболее мощной техники, как правило, предусматривается монтаж отдельной линии.

Особенности составления схемы электропроводки

Особое внимание рекомендуется уделить составлению схемы санузла. Электроприборы в данной ситуации располагаются в непосредственной близости к источнику воды, поэтому нужно быть внимательными и соблюдать правила безопасности

Размещение розеток в этом случае осуществляется с учетом того, чтобы дистанция до источника воды была не менее 100 см.

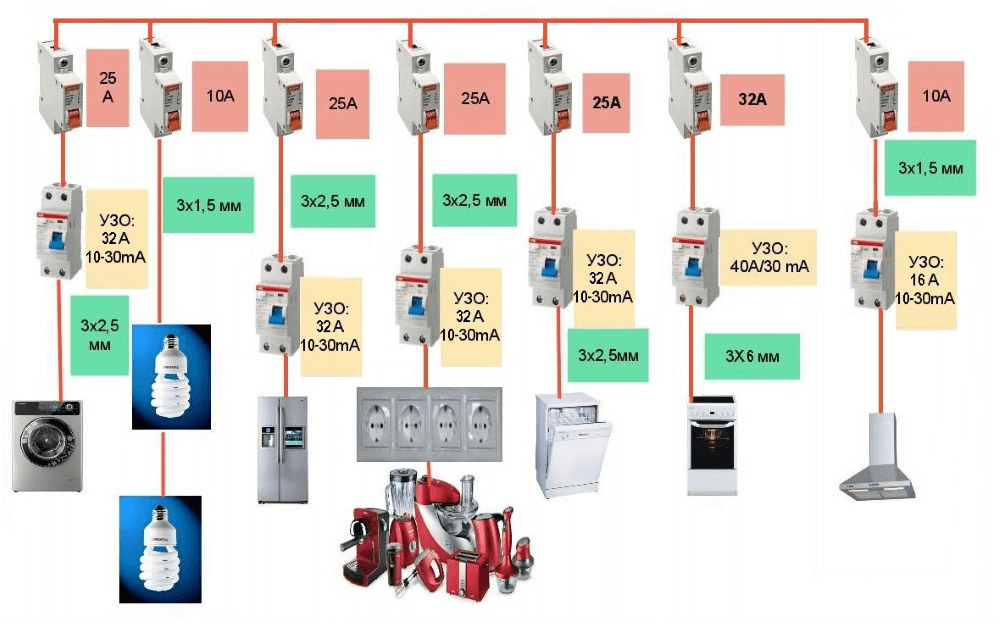

Для каждой группы проводки прокладывается отдельный кабель питания, идущий непосредственно от электрощитка

Для каждой из групп прокладывается отдельный кабель питания, идущий непосредственно от электрощитка. Такой вариант монтажа позволяет правильно распределить нагрузку по всей квартире. Помимо осветительной и электротехнической группы, традиционно принято прокладывать отдельные ветки для санузла и кухонного помещения.

Каждая отдельная группа, как правило, имеет разные показатели мощности. Поэтому для подключения ванны и туалета может использоваться кабель с сечением, отличающимся от размера провода, предназначенного для бытовой техники. Разделение проводки на группы имеет следующие преимущества: экономию средств (за счет подбора оптимального размера кабелей для каждой линии) и независимость одной ветки от другой. Такая автономность позволяет при выходе из строя одной группы использовать другие без всякого вреда для системы в целом.

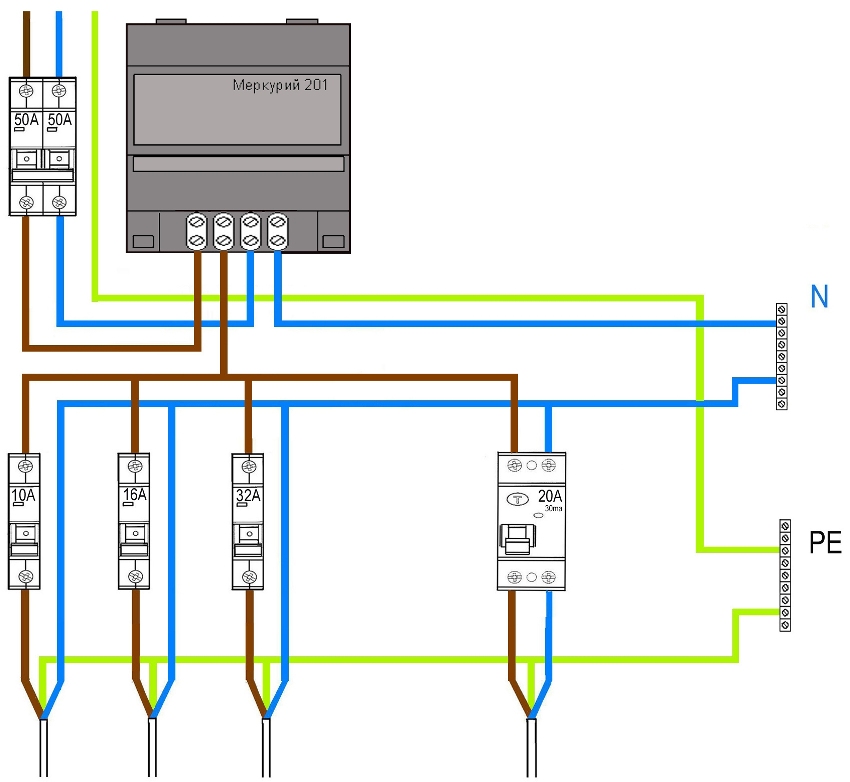

Схема электрического щитка для подводки электричества в ванную

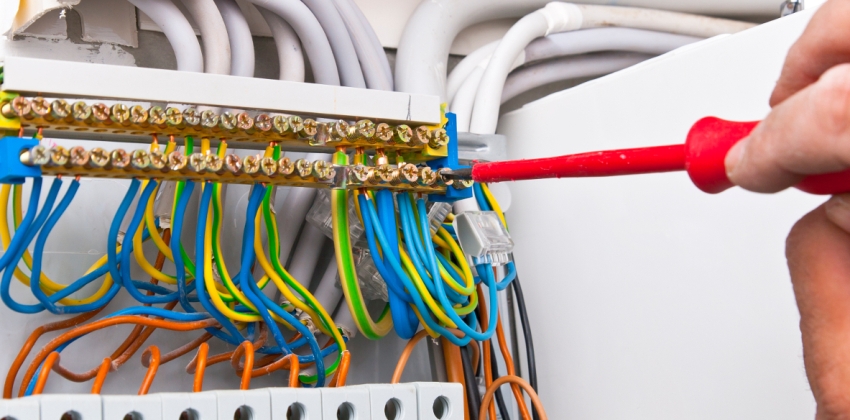

Без заземления не обойтись

При сборе квартирного щита используют схему заземления TN-C-S вместо устаревшей двухпроводной . В новой системе появляется дополнительный проводник PE — заземление, теперь к потребителю должны приходить три проводника: L фаза, N ноль, PE заземление. Каждый электроприбор, имеющий специальный контакт РЕ, необходимо заземлять. Если в вашем доме или квартире нет заземления, то данную схему не трудно изготовить своими руками. В цикле статей на сайте подробно рассматривалась конструкция контура заземления для самостоятельной установки. Все что вам нужно, изучить раздел: .

Что еще важно знать — запрещено производить зануление в квартирах старого жилого фонда. Т.е

использовать дополнительно ноль N (без модернизации всей общедомовой проводки) в качестве провода заземления РЕ. Причина этому — в случае аварии (обрыве нулевого провода этажом ниже) провод обретает опасный потенциал и предметы, подключенные к такому проводнику, могут ударить током. В таких случаях проводник РЕ лучше никуда не подключать до лучших времен, до тех пор, пока не будет модернизирована домовая сеть.

Как провести проводку в квартире: два популярных способа

На сегодняшний день электрики используют два способа прокладки электропроводки в помещении: наружный и внутренний. От выбора нужного варианта зависит вся последующая работа, поэтому необходимо ознакомиться с преимуществами и недостатками каждого из этих методов.

Внутренний способ прокладки электропроводки еще называют скрытым. Он предполагает расположение кабелей и других элементов электросети в специальных каналах (штробах). Для их организации используется перфоратор. Основное преимущество данного варианта прокладки заключается в том, что экономится полезная площадь квартиры. А также смонтированная система не оказывает влияния на внешний вид помещения.

Еще один плюс скрытой прокладки проводки в доме или квартире – отсутствие необходимости в организации защиты кабелей от повреждений механического типа. Расположение проводов внутри стен позволяет увеличить степень допуска по нагрузке и перегрузке системы.

Однако такой метод прокладки кабелей имеет и свои недостатки. В первую очередь стоит отметить, что скрытый способ подразумевает проведение больших объемов работ. Трудоемкость данного варианта приводит к тому, что при самостоятельной прокладке чаще выбирается открытый метод. Неполадки кабелей, проложенных в стенах, сложнее диагностируются. Ремонт отдельных элементов электросети в этом случае является довольно сложным мероприятием.

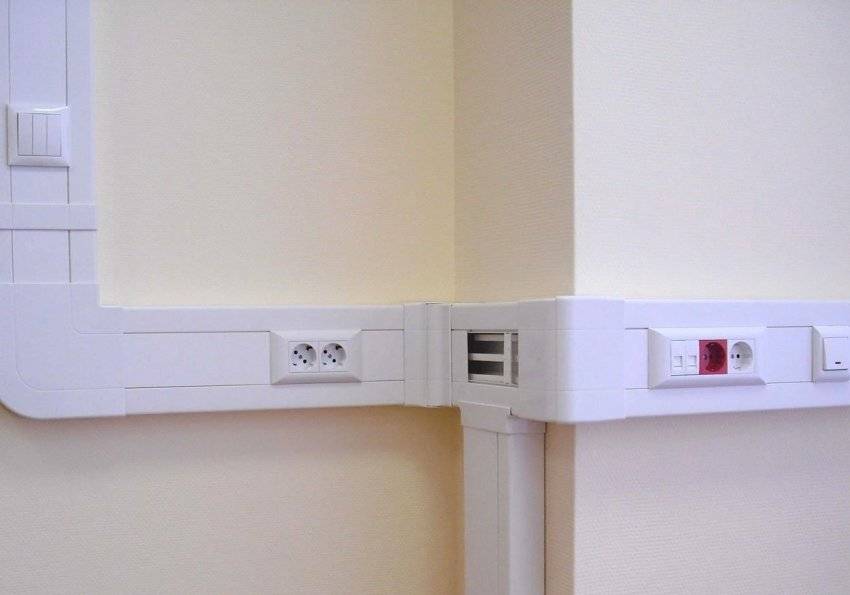

Открытый тип проводки в специальных коробах

Открытый способ проводки своими руками заключается в протягивании кабелей в плинтусах или монтаже специальных наружных коробов (каналов). Существуют и другие варианты прокладки электросети снаружи стен, однако для частного строительства их использование не является целесообразным.

Основное преимущество наружного способа заключается в относительно простой реализации монтажных задач. А также (в отличие от скрытой сети) открытую систему проще диагностировать, что позволяет с легкостью определить неполадку и устранить ее в кратчайшие сроки. Таким образом, ремонт электрики в квартире упрощается, если она выполнена снаружи стен и других поверхностей.

Этот метод имеет и некоторые минусы. Кабель-каналы, проложенные на поверхности, могут послужить препятствием при установке мебели. Еще одним недостатком такого варианта прокладки проводов являются ограничения на их количество при плинтусном монтаже. Короба занимают полезную площадь квартиры и не всегда смотрятся уместно в интерьере помещений.

Скрытой проводкой называется проводник, проложенный под слоем штукатурки в специальных бороздах – штробах

При открытом монтаже проводки специалисты рекомендуют уделить особое внимание защите кабелей от механических повреждений

А также важно соблюдать правила пожарной безопасности и следить за тем, чтобы каждый провод был снабжен надежной изоляцией

Литий-ионные батареи

Ведущие производители электронной техники решили создать гибкие источники питания. Компания Панасоник разработала литий-ионные аккумуляторы толщиной 0,55 мм, предназначенные для носимых устройств (планшетов, телефонов, фотоаппаратов).

У них особая многослойная структура и особая конструкция размещения электрода. В качестве анода выступает медь, а в качестве катода – алюминий. Они могут быть различной формы, чаще всего цилиндрической. Благодаря своим механическим качествам, их можно сгибать и закручивать без потери мощности. Есть несколько моделей, прочность отдельных из них составляет тысячу поворотов и изгибов.

Особенность услуг

Перед открытием электромонтажной фирмы анализируется строительный рынок в вашем регионе. Услуги компании напрямую связаны со строительством. Если вы рассчитываете работать только на мелких объектах, например заменять розетки в квартирах, то больших доходов можно не ждать. Если в регионе активно строятся новые торговые центры, дома и офисные здания, значит, большой объем работы у вашей компании будет всегда. По этой причине бизнес-идея не подходит для реализации в маленьких городках со слабым развитием бизнеса и низкими доходами населения.

Успешно развиваются компании, которые предлагают своим клиентам широкий перечень услуг:

• Услуга электрика.
• Обслуживание и ремонт бытовой электропроводки.
• Электромонтаж промышленный.
• Обслуживание и ремонт кран-блока.
• Монтаж частотного преобразователя электрического тока.
• Монтаж и замена электросчетчика.
• Монтаж и замена электропроводки.
• Прокладка и разводка кабеля по помещениям и фасадам зданий.
• Прокладка и крепление кабельной муфты.
• Установка электрощитка.
• Проводка и подключение электропровода от столба к дому.
• Монтаж розеток и выключателей.
• Установка световых приборов.
• Монтаж контура заземления.
• Проводка электрического отопления и полов.

Только полный перечень услуг дает возможность получать заказы каждый день.

Второй важный момент – это получение доступа СРО. Ранее на электромонтажные работы компаниям выдавалась лицензия. СРО, или саморегулируемая организация, дает возможность компаниям участвовать в аукционах на участие в крупных строительствах или ремонтных работах. Если вы будете заниматься только внутренней разводкой в уже сданных зданиях, СРО не нужно. Чтобы получить право работать с объектами капитального строительства, компания должна выиграть тендер, а значит, предложить самые выгодные условия на свои услуги. Вступить в СРО можно, подав заявку и заплатив соответствующий взнос, в размере от 4 до 150 тысяч рублей. Цена зависит от региона. В крупных городах, например Москве и Санкт-Петербурге, вступительный взнос достигает 150 тысяч рублей, для сравнения, в Ростове-на-Дону – 40 тысяч. Этим взносом компания доказывает свою состоятельность. Ежегодно участники СРО вносят в общий фонд по 30 000 руб.

Плюсы и минусы организации электромонтажной фирмы в следующем:

• Нет возможности для развития компаниям в маленьких регионах, где ежегодные новостройки – редкость.
• В крупных городах сложно пробиться в лидеры, так как ниша давно распределена между конкурентами, которые работают с электромонтажом более 10 лет.
• Для организации небольшой компании, которая будет приносить стабильный, но маленький доход, работая только с частными клиентами, достаточно найти напарника и закупить инструменты. Вложения минимальны.
• Компания с широкой линейкой услуг потребует серьезных вложений от 1 млн руб.
• С развитием новых технологий услуги в электромонтаже становятся востребование.

Как подобрать кабели и провода?

Для правильного создания наружной электропроводки применяются те же кабели, что и при скрытом способе. В идеале следует подобрать:

• силовые провода
• информационные кабели

Для легкой укладки стоит подбирать гибкие провода, так как проложить жесткий кабель, например, в гофрированной трубе, довольно проблематично. При этом кабели могут быть не очень массивными, особенно с учетом того, что чем больше кабель, тем выше его цена. Помимо этого, массивные кабели сложны в монтаже. Их очень трудно согнуть, скрутить, соединить с электрическими приборами. К тому же, они могут не подойти по размеру к розеткам и кабельным каналам, монтаж при помощи которых является сегодня наиболее оптимальным. Кабель-каналом называют пластиковые профили в форме буквы «П», а также треугольника, овала и пр., внутрь которых уложены кабели и провода.

Материал изготовления каналов – ПВХ-пластик, устойчивый к перепадам температуры и химическим реакциям. При желании его легко можно окрасить в желаемый цвет. Радует и тот факт, что ПВХ не выделяет вредных токсичных веществ и является нейтральным для здоровья человека. Кроме канала вам потребуются аксессуары, в числе которых модули для розеток, повороты, углы и другие полезные в работе детали.

Что относится к открытой и скрытой проводке

Монтаж проводки в новых домах может быть реализован различными способами

Поэтому очень важно правильно определить, к какому именно варианту относится ваша схема

От этого зависит не только способ прокладки, но и перегрузочные характеристики провода, требования по прокладке и многое другое. Поэтому ниже мы перечислим все возможные варианты монтажа проводки и отнесем их к соответствующему виду.

Открытая проводка

Итак:

• Открытой проводкой называется такой вид прокладки проводов, при которой они расположены непосредственно по строительным элементам конструкции. Это могут быть стены, потолки, балки и многое другое. Выполняется это при помощи коробов, лотков, изоляторов, труб, металлических рукавов и много другого.
• К открытому виду проводки также относится монтаж при помощи струн и тросов между элементами конструкций. Где струны и тросы служат в качестве дополнительной поддержки кабеля, исключающей его провисание.

Но фото представлен один из видов монтажа проводки в плинтусах

• В последнее время часто выполняется монтаж проводки в новом доме под плинтусами. Этот способ монтажа также относится к открытому. При этом плинтус играет роль своеобразного короба, защищающего провод от механических повреждений. Очень важным аспектом является негорючесть материала, из которого выполнен такой плинтус.
• Также к открытому способу проводки относится монтаж специальных электротехнических плинтусов. Такие плинтуса имеют три встроенные шины, по которым и передается электрический ток. При этом розетки расположены непосредственно на поверхности плинтуса, и вы можете их перемещать по поверхности плинтуса для подключения видео и другой бытовой техники.

Скрытая проводка

Итак:

• Скрытой проводкой, согласно п.2.1.4 ПУЭ (Правила устройства электроустановок), называется монтаж электропроводки внутри конструктивных элементов здания. Это выполняется в специальных каналах с последующим заштукатуриванием.
• Кроме того, к такому виду прокладки относится монтаж электропроводки в панельном доме путем ее замоноличивания в стяжке пола. При этом в качестве дополнительной защиты от механических нагрузок должна применяться труба или металлическая гофра.
• Согласно п.7.1.32 ПУЭ, монтаж проводки за подвесными потолками также относится к скрытой вариации. При этом к ней предъявляются требования в зависимости от горючести поверхности подвесных потолков. Если это сгораемый материал, то монтаж следует осуществлять при помощи металлической гофры или труб. Если поверхность несгораемая, то прокладку можно выполнять при помощи пластиковой гофры либо просто защищенными проводами.

Монтаж проводки под подвесным потолком
