Схемы лестниц для подъема на второй этаж
Чтобы самостоятельно построить межэтажный переход, нужно выбрать подходящую конструкцию, которая поместится на выделенной площади и при этом будет безопасной в эксплуатации. Но сначала стоит разобраться в названиях элементов и деталей лестниц:
- тетива (иначе – косоур) – продольная балка, служащая опорой для ступеней;
- проступь – верхняя плоскость ступеньки;
- подступенок – проем между двумя проступями;
- опорный столб применяется в некоторых конструкциях для монтажа косоуров или ступеней;
- балясина – вертикальная опора для перил.
Прямая лестница на 1 пролет

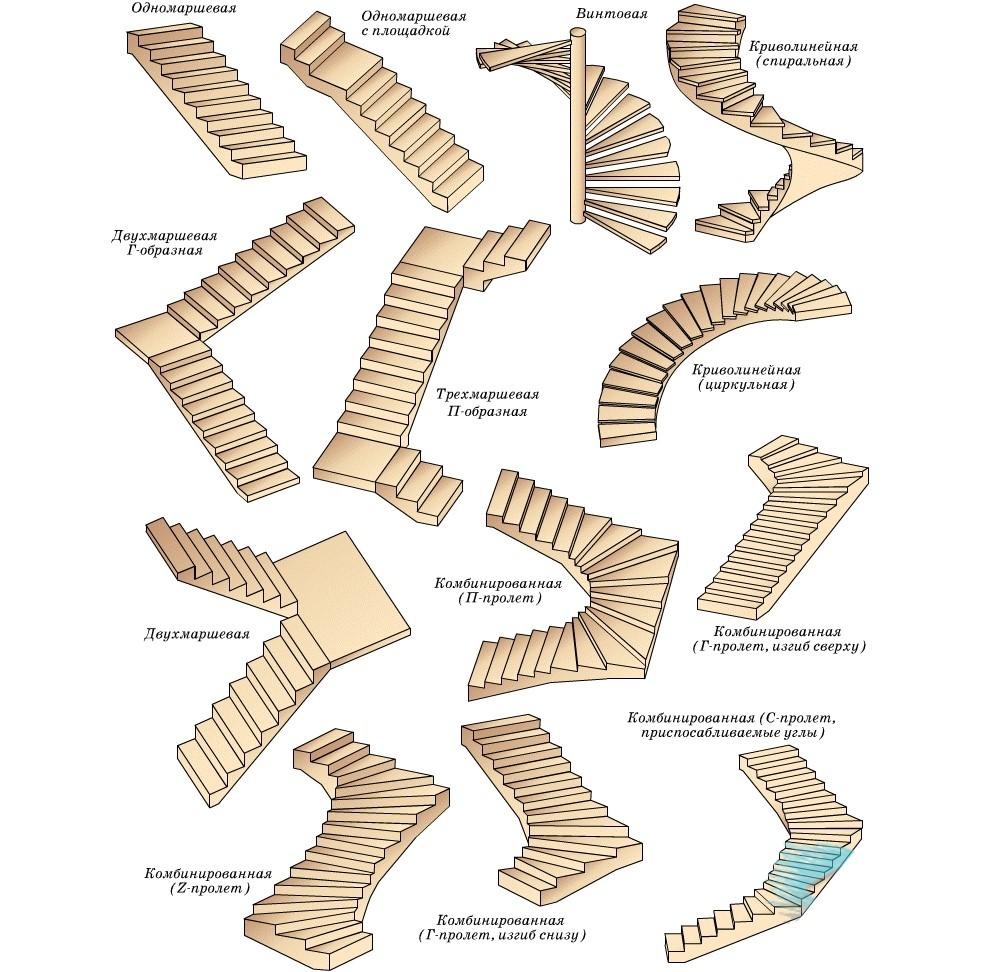

Для организации подъема на верхний этаж частного дома принято строить лестницы 4 видов:
- Прямая маршевая с переходной площадкой или без нее.
- Поворотная на 90 или 180° с забежными ступенями.
- Винтовая.
- Компактная лесенка «гусиный шаг».
Простая лестница на второй этаж состоит из одного марша с перильным ограждением. Изготовить ее несложно, но при высоте потолков больше 2,5 м постройка займет значительную площадь. Чтобы сэкономить место, правильнее будет сделать подъем по схеме с двумя маршами и переходной площадкой, как это показано выше на фото.
Устройство поворотных (забежных) ступеней позволяет эффективно использовать всю длину лестницы и таким образом уменьшить размеры пролета. Сборка подобного сооружения несколько усложняется за счет установки опорного столба и изготовления фигурных ступенек клиновидной формы.
Чертеж поворотной лестницы
Если места в доме или на даче совсем мало, то есть смысл построить винтовую лесенку либо сооружение типа «гусиный шаг», изображенную на фото. В первом случае все ступени являются забежными и крепятся одним концом к опорному столбу, а во втором они обрезаны по ширине таким образом, чтобы можно было поставить ногу только с одной стороны. Изготовить винтовую конструкцию с нуля достаточно сложно, а вот лесенка «гусиный шаг» строится по той же технологии, что и обычные маршевые подъемы.
Так выглядит крутой лестничный пролет типа гусиный шаг
Чтобы окончательно выбрать подходящую схему лестницы на второй этаж, следует выполнить расчет размеров и числа ступенек.
Руководство по монтажу
В последнее время обрели популярность деревянные лестницы на второй этаж, снабженные поворотными ступенями. Они отнимают немного комнатного пространства и относительно просты в сборке, поэтому мы дадим пошаговую инструкцию по монтажу такого сооружения. Первым делом приготовьте необходимый инструментарий и стремянку либо простую лесенку для временного доступа на второй этаж. Дальше действуйте в таком порядке:
- Выполните разметку заготовок согласно вашему чертежу. Для удобства можете смастерить деревянный шаблон, чтобы по одному образцу расчертить линии отрезов по косоурам. Вырежьте детали электрическим лобзиком.
- Установите опорный столб и прикрепите, как это показано ниже на картинке. Проделайте в нем пазы для крепления забежных ступенек и тетивы.
- Закрепите оба косоура – первый прикрутите к стене, а второй – к вертикальному столбу и торцу межэтажного перекрытия.
- Для опирания забежных ступенек установите на стене горизонтальные бруски. Смонтируйте 2 тетивы для короткого марша – входа на лестницу.
- Смонтируйте все ступеньки, двигаясь снизу вверх. Разметьте на них точки крепления балясин.
- Закрепите балясины на шкантах или шпильках, поставьте перила.
Схема крепления центральной опоры и сборки лестничного пролета
Подступенки самодельной лестницы имеет смысл делать закрытыми, если вы планируете зашивать пространство под маршем (например, для кладовой). В остальных случаях проемы между ступенями заделывать не обязательно. Для продления срока службы выполните отделку лестничного пролета – обработайте древесину антисептическим составом и покройте лаком. Как правильно собрать поворотную лесенку самому, рассказано в очередном видео:
Пошаговый процесс монтажа лестницы
Для того, чтобы самостоятельно смонтировать конструкцию в квартире или в загородном доме, необходимо соблюдать следующие советы профессионалов:
- Сделать чертеж и выбрать наиболее подходящий вид изделия. Для того, чтобы правильно провести монтаж необходимо сделать детальный чертеж, расписав все нюансы и количество необходимого материала.
- Подготовить все необходимые материалы и инструменты. Для деревянного изделия необходимо подготовить пилу, лобзик, машинку для шлифовки.
- Сделать раскройку материалов. На деревянной доске необходимо сделать отметки будущих ступеней. Также необходимо подготовить брусья, которые будут выступать в качестве каркаса.
- Установить брусья и сделать спилы в местах установки ступеней.
- Установить и зафиксировать ступени. При монтаже могут использоваться саморезы или клеевой состав.
- Промежуточные элементы необходимо установить на каждой ступени. Это позволить тщательно зафиксировать конструкцию. С помощью металлических шпилек зафиксировать перила и установить при необходимости площадку.
После того как монтаж завершен необходимо покрыть лестницу с помощью специального вещества который в дальнейшем снизит износ дерева и защитит его от вредителей. После чего лестница краситься краской или вскрывается лаком по индивидуальным предпочтениям.
Виды лестничных маршей, допускаемые СНиП
СНиП требует, чтобы в общественных учреждениях, многоэтажных многоквартирных домах жители пользовались только двухмаршевой лестницей. Этот вариант классически выглядит так: между двух этажей сконструированы два лестничных марша, соединяющиеся между собой межэтажной площадкой. Варианты для придания нестандартности жилью, но оставаясь в рамках данных правил, могут быть следующими:
- П-образные пролеты, соединенные прямоугольной межэтажной площадкой,
- П-образные пролеты, соединенные трапециевидной межэтажной площадкой (т.е. с использованием забежных ступеней для сглаживания и скругления угла),
- Г-образные марши, соединенные квадратной межэтажной площадкой,
- прямые марши, следующие один за другим последовательно, однако расположенные по прямой линии, соединенные небольшой площадкой и т.д.
Размеры лестничных маршей согласно СНиП
СНиП требует от конструкции соблюдения правильных размеров. Например, рекомендуется делать лестницу шириной, аналогичной ширине лестничной площадки. Есть ограничения на минимальный размер. Лестница не может быть уже 1, 05 м. Если говорить о коридорных лестницах, допустимы конструкции не меньше 1,2 м. Если речь идет о подвальной конструкции, можно ограничиться 0,9 м или более. Если говорится о пожарной лестнице — оставляйте не менее 0,7 м.
Составляющие конструкции
В процессе сооружения лестниц выполняют работу, делая один или несколько пролёт. С их помощью проводят соединения уровней друг с другом.
Также характерно с помощью обустройства нескольких этажей с наличием площадки небольшого размера.
Конструкция выполняется из разных компонентов, которые выполняют разную функцию:
- Показано обустройство косоура, представляющего вид опорной балки, имеющей вырезанную гребёнку. На данной поверхности осуществляется крепление подступеней и ступенек.
- Для выполнения опорной функции показано применение тетивы. С её помощью достигается ровность степеней.
- Главной частью любой конструкции лестничного типа являются ступени. Закрепляют их на основной балке.
- С начала и конца лестницы выполняют несколько опорных столбиков. К ним крепят перила.
- Чтобы сбоку оградить лестницу, необходимо использовать небольшое количество балясин.
Есть некоторые другие элементы. Их применяют в зависимости от сложности лестниц.
Основные характеристики лестницы в частном доме
Вне зависимости от используемого материала выделяют такие разновидности лестниц:
- прямые – одно- и многомаршевые, одинарные и сдвоенные;
- винтовые;
- приставные.
Важен также угол поворота подъема – он может быть нулевым (на прямых одномаршевых и приставных), составлять от 90 до 180 градусов для двухмаршевых прямых, от 45 до 360 для винтовых.
После типа лестницы одним из самых важных параметров является ее наклон по отношению к полу помещения. От этого – и от расстояния между этажами, а также от выделенного под лестничный пролет места – зависит размер ступеней лестницы в частном доме.
Строительные нормы дают рекомендации по оптимальному подбору параметров, но следует учитывать – это именно рекомендации, по крайней мере по отношению к частным домам.
Наиболее удачными для часто используемых лестниц считаются такие параметры:
- наклон подъема к горизонтали (полу помещения) – 25…40 градусов;
- ширина проступи – 21…35 см, но не менее длины ступни наиболее крупного из пользователей. Для подвальных, чердачных и других вспомогательных лестниц допустим размер в ¾ длины ступни, но не меньше половины;
- высота ступеней (подступенка) 14…21 см.
Важно: обычно на внешней стороне ступени делается выступ по всей длине. Это позволяет увеличить опорную плоскость, дать ступне более надежную опору
Величина этого выступа не должна превышать 40 мм, обычно составляет 20…25 мм. Увеличение параметра повышает риск запнуться при спуске или подъеме. Если такой выступ отсутствует, ширина проступи рассчитывается как обычно – по длине ступни.
Такой параметр, как высота проема, рассчитывается на основании роста самого высокого пользователя — рост плюс 10…20 см. СНиП требует не менее 2 м, но для людей с ростом менее 170 см можно немного уменьшить высоту. Правда, высоким гостям дома на такой лестнице будет неудобно.
Размеры ступеней лестницы: ГОСТ и СНиП
Нормирование строительных требований к лестницам в частных домах условное, жесткие правила относятся только к общественным зданиям и сооружениям. Последние редакции нормативов по железобетонным конструкциям ГОСТ 9818-2015, по металлическим — ГОСТ 23120-2016. Деревянные конструкции в целом нормируются СНиПами, касающимися пожарной безопасности и требованиям к древесине для строительства (СНиП II-25-80).
Комбинированные изделия, оригинальные модели с консольным защемлением, отсутствующим ограждением или другими авторскими разработками в частном строительстве не нормируются.
Для упрощения расчетов можно привести статистически выведенные данные по удачному соотношению высоты и ширины ступеней.
Деревянные межэтажные лестницы: достоинства и недостатки
Межэтажные деревянные лестницы – наиболее доступный для неопытного мастера способ установки. Однако существенным недостатком лестничных конструкций, изготовленных из прямослойного дерева хвойных пород, является относительно быстрый их выход из строя, в связи с тем, что лестницы начинают скрипеть и рассыхаться. Но учитывая тот факт, что на деревянный трап ложиться существенно более низкая несущая нагрузка, его легко можно отремонтировать, или в случае капитального ремонта установить новый.
Что касается лестниц, изготовленных из мелкослойных лиственных пород высокой плотности, то их срок службы существенно более долгий, однако и стоимость их в разы превышает стоимость предыдущих.
Если вы планируете установку чердачной, особенно складной или выдвижной лестницы, которая прослужит не меньше конструкции из мелкослойных пород, что обусловлено особенным микроклиматом чердачного помещения:
- Если в вашем доме имеется сезонно обитаемая мансарда или неотапливаемый полуторный этаж, переход к ним можно также обустроить с помощью конструкции из хвойных пород;
- В полуторно- или двухэтажной даче, обитаемой только в теплое время года, также можно обустроить такой трап;
- Спальную мансарду также можно оборудовать такой лестницей, однако предварительно их необходимо защитить от высыхания, обработав специальной водно-полимерной эмульсией, лаком и краской.
Сооружение деревянной лестницы
До того, как приступить к работам, нужно изготовить или купить элементы в требуемом объёме. Рассмотрим, как сделать деревянную лестницу своими руками из досок пошагово.
Сборка тетивы и косоура
Доски размечаются по длине и подрезаются по требуемым параметрам. На них откладывается высота подступенка и величина проступи, вычитая от расчётных габаритов 20-40 мм.
Для обустройства выемок под ступени следует использовать пилу либо электролобзик. Брус приставляется к точке монтажа с упором нижнего края в пол, а верхнего – в перекрытие. Запилы располагаются строго горизонтально.
Для обеспечения требуемой жёсткости обычно используется 2-4 косоура. Их количество подбирается по ширине лестницы. Намного легче купить уже подготовленную несущую конструкцию с вырезами и пригодными к монтажу частями.
Установка ступеней и подступенков
Подступенки ставятся в запиленные ниши косоура, выравниваются и шлифуются. Фиксация осуществляется посредством саморезов, которые по завершении монтажа шпаклюются либо покрываются финишной отделкой.
Затем монтируются ступеньки. Их длина принимается больше расстояния между двумя крайними косоурами на 10-20 мм. Ширина должна превышать величину гребёночного выступа на 20-30 мм. Ступени закрепляются на подступенках посредством саморезов. Шляпки глубоко утапливаются в материале.
Установка ограждений
Законченный вид лестнице придаётся вспомогательными элементами. Ограждения могут использоваться как резные, так и ровные, стальные либо деревянные фигурные.
Отверстие в ступени под шкант назначается на удалении от края, принимаемым в 1/2 от ширины основы балясины. Далее устраиваются отверстия, внутрь вклеиваются шканты. Они возвышаются над поверхностью на 10-15 мм.
Затем по окружности шканта внизу балясин и стоек проделываются отверстия и хорошо промазываются клеем. Каждая из частей насаживается на шканты, подгонка выполняется по вертикальной плоскости. При подготовке поручней их края обрезаются под требуемым углом, фрезеруются с нижней части.
Балясины качественно обмазываются клеем, поверх них в имеющийся паз помещаются перила. Несмотря на высокую надёжность получившегося соединения, рекомендуется дополнительно укрепить место стыка небольшими саморезами.
После высыхания клеевого состава лестница покрывается грунтовкой-антисептиком, а после – обрабатывается прозрачным декоративным лаком либо окрашивается. Поверх лака можно нанести восксодержащий состав для придания дополнительного блеска. Неплохим решением также является установка декоративных планок.
Перед тем, как сделать лестницу на 2 этаж в частном доме нужно знать, что окончательная стоимость её получится высокой, потому как для сооружения применяется гибкая вязкая древесина. Но достигнутый эффект, безусловно, этого стоит.
Заключительный этап
На финальном этапе выполняется проверка симметрии всей конструкции, устойчивость соединений, а также производится ряд манипуляций:
- шлифование каждого элементов;
- пропитка специальными составами для минимизации вероятности возгорания, образования гнили, поражения древоточащими насекомыми;
- тонировка лакирующего покрытия.
Несмотря на относительную дешевизну, лестницу окрашивать не следует. Но окончательное решение все же принимает хозяин дома, ориентируясь на общее стилистическое оформление.
Особенности монтажа деревянной лестницы
Независимо от ее конструкции все основные технологические операции идентичны. Если разобраться в нюансах строительства лестницы одномаршевой, то собрать ее по любой другой схеме не составит никакого труда.
Специфика подготовки составных частей
Ступени. Для них выбираются отрезки доски, не имеющие никаких дефектов в виде сколов, трещин, искривлений. Их рекомендуемая толщина, с учетом предполагаемых нагрузок, 35±5. Больше нецелесообразно, так как повышается и расход материала, и суммарный вес конструкции. Меньше нежелательно по соображениям безопасности перемещения по лестнице (с учетом переносимых грузов).
На этапе подготовки ступеней необходимо скруглить острые грани фрагментов досок, чтобы исключить риск травматизма. Кроме того, их лицевая поверхность и торцы должны быть тщательно отшлифованы – никаких сколов, заусениц и так далее. Здесь вам как нельзя кстати будет хорошая шлифмашинка. Длина ступеней выбирается в зависимости от выбранной схемы деревянной лестницы. Но их выступы за косоуры более чем на 3 (см) нежелательны.
Подступенки. Они не являются несущими элементами, и часто играют всего лишь декоративную роль. Вот на них можно немного сэкономить, используя доску на 10 или 15. Кстати, некоторые деревянные лестницы собираются и без них. Смотрятся такие конструкции даже более эффектно, и, кроме того, значительно упрощается уборка пролетов.
Косоуры. Это опорные элементы для всей лестницы, поэтому пиломатериалы для них следует выбирать особенно тщательно
Особое внимание – равенству всех параметров. Оба косоура должны быть как «братья-близнецы», иначе лестница после сборки получится асимметричной, с перекосами, искривлениями и так далее
На рисунках показаны некоторые варианты косоуров.
Целесообразность изготовления своими руками элементов ограждения под вопросом. Хорошо, если есть возможность произвести обработку балясин, поручней на станочном оборудовании. В противном случае лучше приобрести готовые образцы. С учетом того, что именно они (особенно при боковом обзоре) в первую очередь бросаются в глаза, такие затраты вполне оправданы.
Как рассчитать уклон и другие параметры лестницы
На безопасность и удобство лестницы влияет не только её уклон, но и другие параметры конструкции. Причем все они взаимосвязаны. Например, высота ступеней влияет на крутизну, а угол наклона лестницы на количество ступеней и т.д.
Основные параметры для расчетов
Чтобы определить угол наклона лестницы в частном доме, вам потребуются следующие данные:
Глубина ступени (или ширина проступи). Она должна быть такой, чтобы стопа взрослого человека удобно вставала на неё как при подъеме, так и при спуске. Если она будет небольшой, комфортно встать на ступеньку не получится, а угол наклона лестницы на второй этаж увеличится, что сделает её опасной. А слишком широкая проступь вынуждает сбиваться с шага и делает лестницу пологой, занимающей много места.
Схемы лестниц с разной глубиной ступеней для сравнения
- Высота ступени – это то расстояние, на которое вы поднимаетесь по вертикали при каждом шаге. Чем оно больше, тем меньше ступеней будет у лестницы, и тем круче она получится.
- Длина шага – расстояние, преодолеваемое взрослым человеком среднего роста за один шаг по горизонтальной поверхности.
Оптимальные значения этих параметров давно определены и известны. Как и соотношения между ними, позволяющие создавать комфортный наклон лестницы. Изменяя эти значения в допустимых пределах, можно разработать несколько проектов лестницы и выбрать из них самый подходящий.
Пример расчета
Самые удобные и безопасные лестницы для наклонной поверхности те, при ходьбе по которым не приходится искусственно уменьшать или увеличивать привычную длину шага. Для каждого человека она своя, но её значение обычно находится в пределах 60-65 см.
Возьмём для наших расчетов размер шага, равный 63 см. Высоту ступеней рекомендуется делать 16-19 см, а ширину проступи 25-33 см.
На схеме видно, что параметры ступеней изменяются в зависимости от уклона
Опытным путем высчитано, что наиболее удобной является лестница, у которой сумма ширины проступи и двойной высоты ступени равна длине шага. Эта формула дает оптимальный угол наклона лестницы.
Формула для подбора параметров ступеней
Путем подбора выясняем, что нам более всего подходят значения h = 17 см, s = 29 см. Приступаем к расчетам.
- Чтобы определить количество ступеней, нам потребуется измерить высоту этажа. Допустим, она равна 260 см.
- Количество ступеней узнаем, разделив высоту этажа на высоту одной ступени: 260 делим на 17, получаем 15,3. Округляем это значение до 15.
- Так как оно получилось не целым, высота ступени изменится. Её точное значение определяем обратным делением: 260 : 15 = 17,33 см.
- Теперь, используя приведенную выше формулу, рассчитаем ширину проступи: 63 – 17,33х2 = 28,34 см.
- Умножив полученную ширину проступи на количество ступеней, узнаем, сколько метров займет лестница в горизонтальной проекции. Мы вправе сделать это, так как угол наклона ступеней лестницы равен 180 градусам – то есть, они должны располагаться строго горизонтально и параллельно полу. 28,34 х 15 = 425,1 см или 4,25 метра.
Схема лестничного марша
Здесь придется прерваться и убедиться в том, что у вас есть эти четыре с лишним метра для установки лестницы. Если нет, что чаще всего и случается, придется начать все расчеты сначала и подумать над винтовой или двухмаршевой конструкцией с поворотом на 90 или 180 градусов. В этом случае, каждый пролет рассчитывается по отдельности.
Но пока допустим, что мы располагаем необходимым пространством, и продолжим. Используя теорему Пифагора, узнаем длину пролета. Квадрат этой длины должен быть равен сумме квадратов катетов, коими являются длина горизонтальной поверхности и высота этажа: 2602 + 4252 = 248225
Извлекаем квадратный корень и получаем длину пролета 498 см. Это гипотенуза нашего прямоугольного треугольника, которая и поможет нам определить угол наклона лестницы. Синус этого угла находим, разделив высоту этажа на длину пролета: 260 : 498 = 0,522
Воспользовавшись найденной в интернете таблицей Брадиса, узнаем, какому углу соответствует найденный результат.
Таблица Брадиса для определения углов
Получаем примерно 31,5 градуса. Это стандартный угол наклона лестницы для жилых помещений. Значит, наши расчеты верны, и лестница получится вполне удобной. И у нас даже есть возможность увеличить этот угол, чтобы уменьшить занимаемое ею место.
Например, если сделать его равным 40 градусам, то в горизонтальной проекции лестница займет уже 404 см: 260 : 0,643 = 404.
Однако изменятся и параметры ступеней. Если оставить прежним их количество и высоту подступенка, ширина проступи станет равной 404 : 15 = 26,9 см. Что вписывается в рекомендуемые значения. Но вы можете ещё «поиграть» с цифрами, изменяя количество ступеней, их глубину и высоту, чтобы подобрать оптимальные для себя размеры.
Как сделать лестницу своими руками. Выбираем материалы
Основные этапы изготовления лестницы
Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров. На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.
Расчет ширины и высоты ступеней
Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.
Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.
Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)
При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.
Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.
Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.
Изготовление косоуров
В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.
Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками
Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.
Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.
После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.
Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.
Винтовая лестница своими руками
Как рассчитать высоту ступеней лестницы
Обычно расчет начинается с определения доступного пространства – сколько места можно выделить при выбранной планировке.
Для этого необходимо знать:
- длину проема;
- высоту межэтажного расстояния – замер производится от уровня чистового пола первого этажа до уровня чистового пола второго этажа (мансарды, чердака);
- толщину перекрытия;
- ширину проема.
Далее по этим данным и с учетом стандартов вычисляется количество ступеней.
Пример: длина проема составляет 3 м, межэтажное расстояние – 2,7 м, толщина перекрытия (деревянные балки с подшивкой вагонкой снизу и настилом шпунтованной доской сверху) – 150 мм. Ширину проема принимаем равной 1 м. Уже понятно, что при такой ширине два пролета разместить нельзя – придется ограничиться одним. Рассчитываем количество ступеней и угол наклона:
Важно учитывать, что длина проема и длина горизонтальной проекции (длина марша) совпадают не обязательно. Это связано с тем, что необходимо обеспечить высоту пространства над головой пользователя не менее 2 м
При высоте межэтажного перекрытия 2,7 м первые три или даже четыре ступени можно расположить за пределами проема, а при высоте 2,5 м – только одну-две.
Итого:
- необходимо подняться на 2,7 м. Берем высоту ступени лестницы по ГОСТ 23120-2016 или ГОСТ 9818-2015. Для 15 ступеней получаем высоту проступи 180 мм, для 16 – 168.7 мм;
- проверяем, соответствует ли при таких параметрах ширина проступи нормам. Если размещать ступени только в проеме, получим 3000/15 = 200 мм или 3000/16 = 187,5 мм. Выведя три ступени за пределы проема, получим 3000/12 = 250 мм или 3000/13 = 230,6 мм. Соответственно длина марша увеличится на 3х250 мм = 750 мм или 3х230,6 мм = 691,8 мм.
Далее в зависимости от того, можно ли в существующей планировке действительно вынести ступени за пределы проема, выбираем количество ступеней – 15 или 16.
Если есть возможность устроить двухпролетную или с забежными ступенями лестницу, задача расчета с одной стороны усложняется, с другой – позволяет получить стандартную высоту ступени без уменьшения проступи.
Пример: П-образной формы, та же высота межэтажного перекрытия, та же ширина пролета – 1 м.
Общая ширина проема при этом будет не 2 м, а 2,05 м – необходимо место для установки перил и технологического зазора между ступенями. Поскольку в забежных лестницах каждая ступень поднимает пользователя на одинаковую высоту, делим высоту проема на удобную для использования высоту проступи – например, 180 мм. Получаем те же 16 ступеней, что и предыдущем примере. Однако за счет П-образного поворота (на 180 градусов) на шести забежных ступенях можно взять большую ширину проступи – 25 см. Тогда, при учете сохранения ширины проступи на всех ступенях по линии хода (на рисунке показана зеленым) и выбранном размере, проем получится шириной 2,05 м и длиной
Здесь 1000 мм – размер от оси поворота лестницы до стены, равный ширине пролета.
Таким образом, в зависимости от компоновки сохранении нормы ширины ступени лестницы, можно получить почти квадратный проем 2х2,25 м, что иногда выгоднее, чем длинный – 3 и более метра – метровый по ширине проем.
Для лестницы с площадкой расчет схожий, но проем увеличивается на то число ступеней, который в предыдущем варианте были забежными.
Пример: при тех же параметрах и повороте лестницы на 180 градусов, но с площадкой, число ступеней в двух маршах будет 16. Соответственно, в марше по 8. Площадка – прямоугольник с длиной в две ширины марша плюс зазор и шириной в ширину марша, то есть в нашем случае 2,05 на 1 м. Каждый марш имеет длину
следовательно, общий проем составит 2,05х3 м. Вывод – лестницы с забежными ступенями компактнее.
