Металлическая лестница на второй этаж: своими руками железные, фото сварных, наружную из металла как сделать

Причины установки, преимущества и недостатки

По технологии винтовые конструкции устанавливаются по таким причинам:

Спиралевидная конструкция послужит идеальной вспомогательной системой для подъема на чердак.
Металлические лестницы могут сооружаться в том случае, если общая отделка выполнена из естественных материалов. Иначе будет нарушен весь интерьер.
Если в доме не имеется достаточной площади для установки маршевой конструкции. В таком случае монтируется спиральная модель.

К преимуществам винтовых лестниц можно отнести:

Для сооружения такого изделия понадобится всего 1,5 кв. м. Это существенный плюс в экономии жилой площади.
Спиралевидные модели стоят намного дешевле стандартных маршевых лестниц.
Времени на установку уходит меньше, чем на привычную, к примеру, бетонную конструкцию. Однако потребуется точность в расчетах, специальные инструменты и навыки в подобных работах. Тогда можно без проблем соорудить винтовую лестницу.
Уникальная конструкция всегда привлекает гостей своим красивым внешним видом.

Существует ряд основных недостатков винтовых лестниц:

Возникает сложность транспортировки крупной бытовой техники и мебели по винтовой лестнице на второй этаж.
Деревянная спиралевидная конструкция в отличие от металлической смотрится привлекательнее, но, как правило, деревянная лестница не отличается высоким сроком эксплуатации.
Ступеньки выглядят в форме трапеций, что, в свою очередь, усложняет перемещение по конструкции.
Детям и старикам сложно перемещаться по подобным спиралевидным конструкциям, поэтому появляется высокий риск получения травмы. Чтобы этого не произошло, рекомендуется установить прочные высокие перила и ограждение, а также не стоит передвигаться по конструкции на большой скорости.

Самодельная стремянка из профиля

Конструктивно этот вид стремянок очень похож на те экземпляры, которые сегодня можно встретить практически в любом хозяйственном магазине. Единственное отличие – изготовлена она не из алюминия, а из профильной трубы. Данный материал очень хорош тем, что благодаря своему сечению, меньше подвержен изгибам, довольно легкий (если сравнить с деревом), плюс приобрести несложно, благо в продаже есть широкий выбор абсолютно любых размеров.

Стремянка из алюминия

Лестницу можно использовать как в доме при проведении косметического ремонта, так и на даче, во время сбора урожая. Если посмотреть на фото стремянки из профиля, изготовленной своими руками, и на «магазинную», то можно увидеть одно существенное отличие – на второй имеется множество ребер жесткости. Это все для того, чтобы усилить лестницу, потому как алюминий сам по себе легкий и мягкий металл. На профиле хоть и нет таких ребер, прочность не страдает, так как труба тяжелее и не так подвержена деформации.

Инструменты, необходимые для изготовления стремянки своими руками

Здесь понадобится немного мастерства и умения, так как придется пользоваться:

электросваркой;
болгаркой;
дрелью;
обычными инструментами вроде рулетки, маркера и уголка.

Перед началом работы запаситесь электродами и дисками по металлу для болгарки, потому что при изготовлении и монтаже стремянки придется много резать материала. Также необходимо подумать о своей безопасности: надеть при резке специальные очки, ведь мелкой металлической стружки будет достаточно; используйте маску при работе со сваркой, так как можно серьезно повредить зрение.

Изготавливаем лестницу своими руками

Для начала подумайте, какой длины вам нужна стремянка; набросайте примерный чертеж или, правильнее сказать, эскиз; не повредит, если найдете и просмотрите фото с каждым этапом изготовления или даже видео, на котором подробно все показано. Материал, который нужно приготовить сразу, – профиль подходящего сечения. В зависимости от того, какая вам нужна высота стремянки, вы отрезаете два равных куска трубы.

Ржавчину нужно сразу удалить, чтобы облегчить себе дальнейшую работу. Для этого лучше всего использовать дрель или болгарку с насадкой в виде металлической щетки. Закрепляем трубу и зачищаем ее до металлического блеска. Далее приступаем к нарезке из такого же профиля ступенек. С них также сначала удалите ржавчину. Проще всего нарезать ступени из профиля одинаковой длины. Примеряем ступени (лучше всего это делать на ровном полу или верстаке). В случае необходимости подгоняем размеры.

Когда все готово, прихватываем ступеньки будущей стремянки при помощи сварки к основе, проверяем на неровности, если таковых нет, соединяем окончательно.

Теперь снизу навариваем «пятачки», а сверху закрываем отверстия в трубах. Половина дела сделана. Берем профильную трубу (можно меньшего сечения), отрезаем два куска длиной, равной получившейся лестнице. На расстоянии 0,25-0,3 метров снизу и сверху этих заготовок привариваем перекладины. Длина их должна быть равна длине ступенек лестницы. Соединяем с помощью сварки две половинки подходящими навесами. Примерно в середине стремянки нужно просверлить отверстия с обеих сторон в профильной трубе и с помощью болтов прикрутить какой-нибудь ремень, который не даст вашей металлической лестнице разложиться.

Лучше или хуже аналогов?

Конечно, стоит провести и финишные работы – грунтовку и покраску. Но даже в таком виде металлическая стремянка вполне пригодна к использованию, только вот высокая влажность вскоре даст о себе знать. Этот вариант изготовления самый быстрый, но если уделить больше внимания, сил, терпения и времени, то можно изготовить такую конструкцию, которая будет в разы лучше магазинных аналогов.

Оставьте свой комментарий:

Гостевая книга:

Статья ни о чём, много воды, мало конкретики. Тот, кто умеет работать болгаркой и сваркой, в ней не нуждается. А офисный планктон пойдет и купит стремянку в леруамерлене или оби.

Расчет параметров и подготовка чертежей

Рассчитывая параметры винтовой лестницы из металла, стоит учесть следующие рекомендации.

Расстояние между витками должно быть оптимальным для взрослого человека. Рекомендованная высота прохода – 2 метра.
В проеме нужно предусмотреть зазор между краями перекрытия и поручнем. При ширине ступени 800 мм общий диаметр проема должен составить 2000 мм. Меньшие значения допустимы для вспомогательной конструкции, где проступь будет иметь ширину 600 мм, а проем соответственно – 1400.
Конструкция будет надежной, если опорный столб не менее 50 мм в диаметре.
По средней линии глубина ступени должна составлять около 200 мм.
Угол подъема не должен превышать 45 градусов.
Для комфорта и безопасности при передвижении необходимо установить ограждения.
Поверхность ступеней должна иметь антискользящие накладки или резьбу.
В качестве периметральных стен не могут выступать перегородки из непрочных материалов, таких как гипсокартон.

Выполнив расчеты с учетом представленных выше рекомендаций, можно готовить чертежи. Изготовить металлическую конструкцию своими руками сложнее, чем модель из дерева. Для этого нужны навыки в работе со сварочным оборудованием и другими инструментами по металлу. Однако цена такого изделия получится ниже стоимости заводских моделей.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным будет сделать деревянные накладки на ступеньки и перила.

Прованс наоборот требует присутствия в конструкции лестницы дерева

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Типы и виды металлических лестниц для дома

Металлическая лестница на второй этаж дома, коттеджа, дачи
может иметь любой вид. Разнообразие определяется фантазией и дизайн-проектом
интерьера. При этом, конструкции металлических лестниц ограничиваются
определенными типами, в основу классификации которых, положено несколько
факторов:

Место установки:

наружные. Лестница металлическая наружная позволяет
существенно сэкономить полезное пространство в доме. Металл, для такой лестницы
наиболее популярный материал. Конечно же, для перехода между этажами уличные металлические
лестницы не самое лучшее решение, ведь их проблематично эксплуатировать в
холодное время года (конечно, это субъективное мнение). Но вот для цокольного
этажа или подъема на чердак она незаменима;

внутренние. У такой лестницы свои преимущества. Она
позволяет передвигаться между этажами при любой погоде и может стать декоративным
элементом интерьера.

Лестница приставная металлическая может относиться к любому
из типов, поскольку не является стационарным изделием.

Способы и методы изготовления:

сварные. Простой и распространенный способ. Изготовить такую
лестницу своими руками может любой, кто имеет навыки работы со сварочным
аппаратом;

кованные лестницы. Пластичность, свойство, которым обладает
металл, позволяет умельцам сделать из него путем ковки настоящие произведения
искусства. Каркас такой лестницы будет сварной или деревянный, но элементы
(ограждения, балясины, перила) обязательно кованные. Кованные лестницы более
трудоемки в изготовлении, но всегда будут в почете.

Потребность в облицовке (отделке):

открытые. В этом случае каркас лестницы остается на виду,
следовательно, к его внешнему виду будут выдвигаться повышенные требования;

закрытые. Предполагают дополнительную обработку. Часто под
лестницей, в целях использования полезной площади обустраивают кладовки.
Главное требование к лестнице такого типа – надежность. В производстве закрытой
лестницы используют недорогие материалы. Закрытие каркасы считаются более
дешевыми еще и потому, что не требуют красивого крепления.

Принцип устройства:

цельные. Собираются из отдельных секций. И в готовом виде
устанавливаются на место. Покупая лестницу по секциям есть вероятность не
угадать с размерами;

сборные. Состоят из отдельных наборных деталей и элементов.
С позиции установки лестницы своими руками, этот вариант более
предпочтительный.

Конструктивная особенность:

маршевые. Состоят из одного или более пролетов (маршей).
Среди подвидов можно выделить прямые и с поворотами.

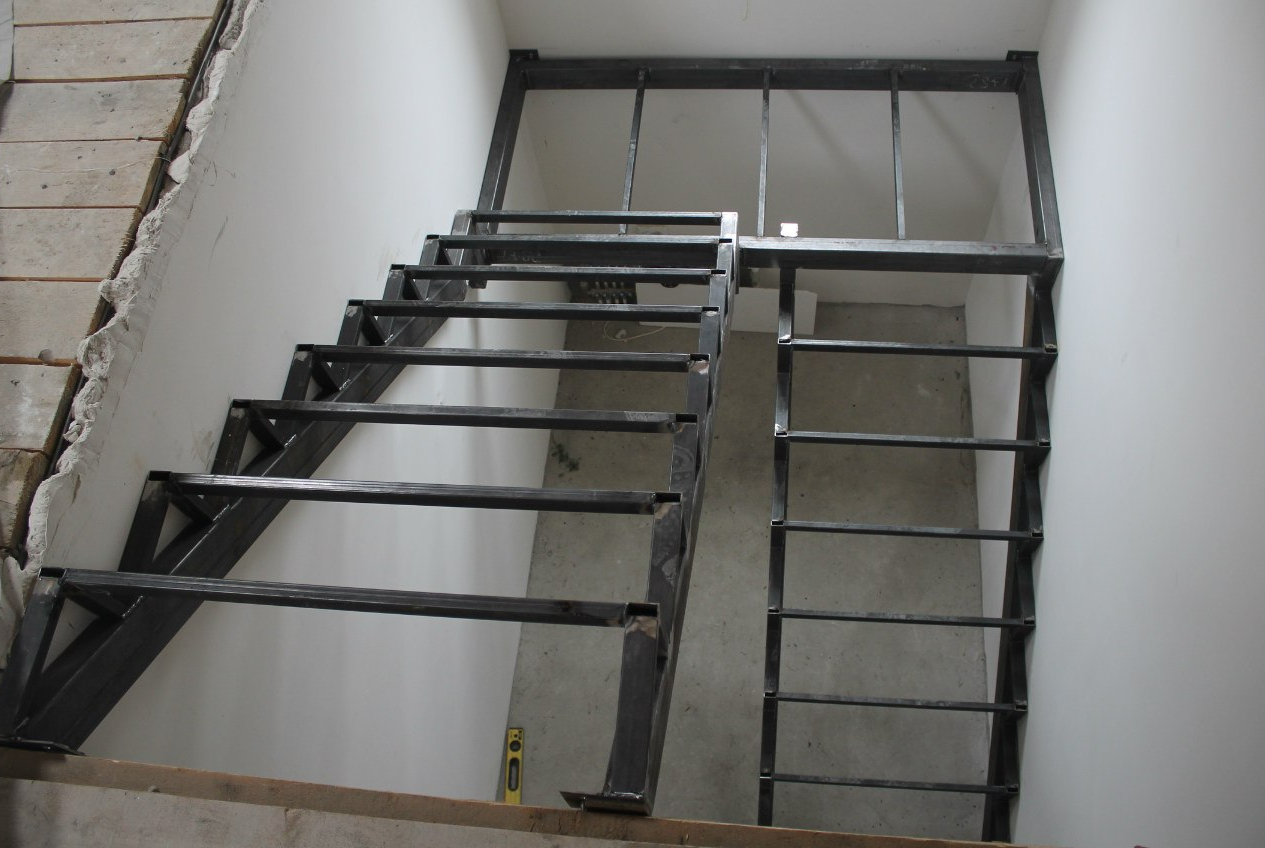

Металлическая лестница с площадкой более проста в
изготовлении, а с поворотом имеет более красивый внешний вид.

Примечание. Лестница с поворотом, на языке профессионалов
называется лестница с забежными ступенями. Отличаются в зависимости от угла
поворота ступеней.

На фото показаны металлическая лестница с забежными
ступенями на 90 градусов и с забежными ступенями на 180 градусов

винтовые. Пришли к нам из башен средневековья. В данном
случае лестничный марш закручен вокруг центральной колонны, которая является
несущей.

складные. Чаще их называют чердачные лестницы ввиду их
основной сферы использования. Позволяют уменьшить лестничный марш и сэкономить
пространство.

Форма каркаса

Лестница на металлическом каркасе может иметь несколько
видов:

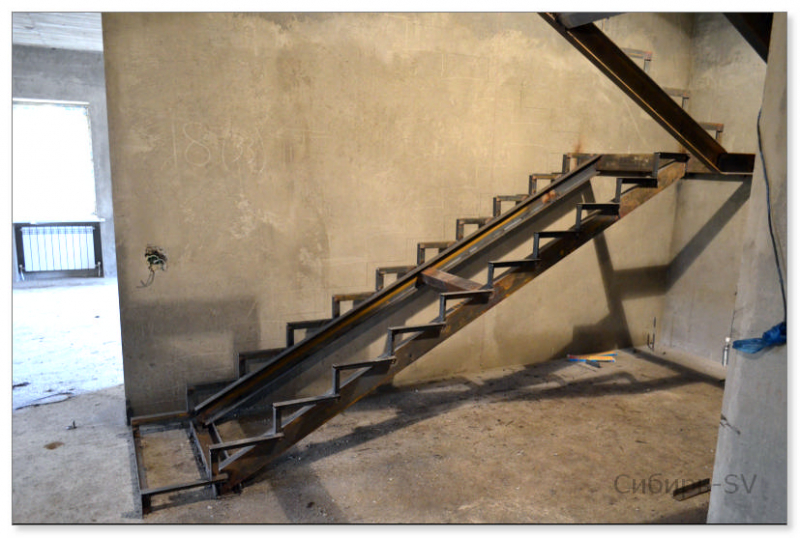

Металлическая лестница на косоурах. Косоур – это
конструктивный элемент, который служит подпоркой для ступеней. Такой каркас
является самым прочным. Косоуров может быть один или два, в зависимости от
замысла дизайна и используемых материалов. Благодаря форме косоура, такие
лестницы еще носят название хребтовая металлическая лестница.

Примечание. При значительной ширине лестничного марша
следует отдать предпочтение каркасам с двумя косоурами.

Лестница на металлических косоурах позволяет создать легкие
и невесомые конструкции. Особенно эффектно они смотрятся в помещениях с отделкой
в стиле хай-тек или модерн.

Лестница металлическая на тетиве. Отличие этого вида от
предыдущих, заключается в способе крепления ступеней. Их торцы не видны за
каркасом.

Лестница металлическая на больцах. Больца позволяют создать
воздушные конструкции, в которых основная нагрузка приходится на стену дома.

Гарантированные преимущества

Металлическая лестница на второй этаж предоставляет пользователям массу бонусов в сравнении с конструкциями, выполненными из других материалов.

Металлические лестницы на второй этаж лидируют по прочности и надежности. Возможно, они уступают в этом плане бетонным конструкциям, однако последние благодаря низким эстетическим характеристикам и значительному весу используются преимущественно в многоэтажном строительстве.
Лестницы на каркасе из металла предоставляют широчайшие дизайнерские перспективы. Металлическую лестницу можно вписать в любой стиль интерьера – и в каждом она будет смотреться уместно.
Металл гармонирует с очень многими материалами, что позволяет сочетать их, создавая эксклюзивные композиции.
В связи с тем, что металлический каркас выдерживает большие нагрузки, лестницу на его основе можно снабдить массивными перилами, широкими и элегантными ступенями, прочими декоративными элементами.
Для металлической лестницы требуется меньше пространства, чем для деревянной. При этом она не загромождает помещение, создавая впечатление прозрачности и воздушности.
В отличие от деревянной конструкции, лестница из металла, ведущая на второй этаж, никогда не рассохнется, не начнет скрипеть и не потеряет в надежности.
Лестницы из металла при соответствующей обработке стойко противостоят агрессивным внешним воздействием. Поэтому конструкцию из металла на второй этаж можно вынести за пределы дома и оборудовать вход с улицы. Зачастую такое решение является оптимальным, сберегая полезную площадь в помещении.

Неудивительно, что популярность металлических лестниц на второй этаж остается высокой во все времена.

Лестничную конструкцию из металла можно вынести и за пределы здания

Ход работы

Винтовая конструкция из профильной трубы

Перед началом работ необходимо понять, какой лестница видится по завершению, и тщательно провести замеры: определиться с высотой лестницы, шириной марша и шагом ступени.

Далее необходимо действовать в такой последовательности:

Подрезать направляющие из профильной трубы и подогнать их к заранее изготовленным опорам (при монтаже нижнюю часть опоры рекомендуется забетонировать).
Приварить к опорам рамку для ступеней с установленным шагом.
Обварить контуры ступеней (для этого можно использовать прутья арматуры).
Приварить платформы к нижнему и верхнему краю опорной рамы.
Подготовить крепления для элементов лестницы (если требуется).
Отшлифовать сварные швы и заусенцы, придавая раме из профиля аккуратный вид.
Обработать каркас, прогрунтовать и покрасить эмалью желаемого цвета.
Установить конструкцию.

Установка перил, балясин и ступеней осуществляется уже после монтажа каркаса. На основании из профильной трубы не требуется облицовка подступенков, что значительно облегчает работу.

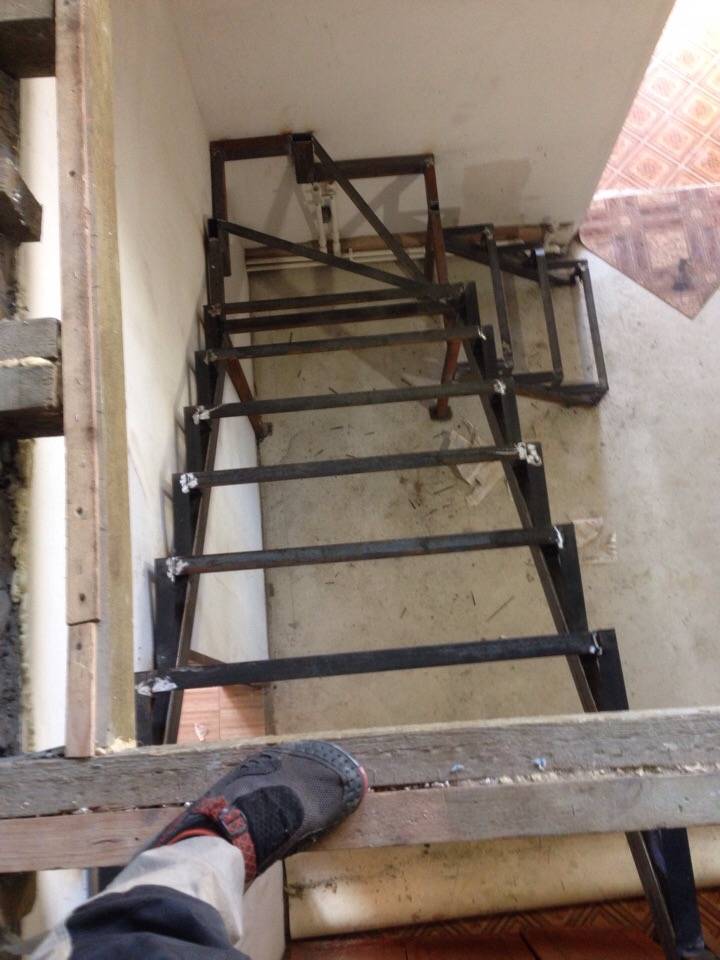

Создание металлического каркаса для внешней или внутридомовой лестницы из уголка и профиля своими руками – не слишком сложная работа, позволяющая сэкономить средства на обустройство дома. Самое главное при этом – тщательно рассчитать конструкцию, понять, какой материал подходит для воплощения проекта лучше всего, и скрупулезно выполнить каждый этап работы. В помощь вам подобрали тематическое видео. Ждем откликов, нам очень интересно узнать, что у вас получается и какие трудности вы испытали в ходе работы.

Преимущества металлических лестниц

Выбор в пользу металла стоит сделать по таким причинам:

надежность и длительный срок эксплуатации;

способность выдержать большую нагрузку (при правильном
проектировании);

прочность металла и соединений;

возможность создать разнообразные формы и модели лестниц;

возможность разбить работу на два этапа. Сначала сделать
каркас и передвигаться по нему, пока идут отделочные работы на верхних этажах
или копятся средства на отделку. Затем приступить к чистовой отделке
(облицовке) и декору.

отсутствие скрипа. Металл, в отличие от древесины не
рассыхается и не создает звуки при упоре на ступеньку;

возможность сочетать (комбинировать) с разными отделочными
материалами. Во-первых, для того чтобы снизить нагрузку на металл, во-вторых,
чтобы придать лестнице красивый внешний вид.

Самостоятельное изготовление лестницы из металла, процесс
трудоемкий. Однако создать незамысловатую, но надежную конструкцию под силу
любому, кто решится на это.

Винтовая лестница из профиля и трубы

Для винтовой конструкции, которую предпочитают при недостатке места для маршевых лестниц, потребуется опорная труба и профилированные заготовки для ступенек. Трубы должно быть 2, одна сечением меньше – для основы, другая – немного шире диаметром, она режется на гильзы по 20-22см. К этим элементам сваркой присоединяют одинаковые элементы, которые разворачиваются веером, образуя высоту винтовой лестницы.

Для такой конструкции обязательны поручни, имеющие спиральную форму. Стальной профиль идет на основание и консоль, которые потом вместе привариваются

Важно, чтобы гильзы плотно прилегали, без люфтов и перекосов, их устраняют с помощью колец-уплотнителей. Готовую конструкцию приваривают и грунтуют под покраску. Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика

Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика.

В ограниченном пространстве или в целях экономии места можно соорудить винтовую лестницу

Стационарная конструкция легко крепится в двух точках (между этажами) или вдоль стены – на кронштейнах. Есть и другие способы крепления, которые сами по себе являются декоративным элементом в дизайне. Проще всего изменить цвет косоуров или всей лестницы окрашиванием специальной краской по металлу. Самыми востребованными считаются металлик, коричневый и черный цвета, наиболее естественными для лестниц на металлической основе.

От типа лестницы и ее надежности зависит не только гармоничность дизайна жилья, но и комфорт жильцов, и даже сама возможность использования второго или цокольного этажа. Поэтому к выбору проекта, расчетам и монтажу нужно подходить со всей ответственностью, а при малейших сомнениях в собственных способностях прибегать к помощи профессионалов.

Как сделать металлическую лестницу: наружная конструкция

Металлическая конструкция для наружного применения делается достаточно просто. Нужно только иметь сварочный аппарат или другое спецоборудование, с помощью которого возможно воплотить в жизнь самые смелые решения. Металлоконструкции во многом превосходят лестницы из дерева, они надежнее, долговечнее. Ступени лестницы надо делать из арматуры с зазором.

Наружная конструкция металлической лестницы делается достаточно легко Поступи и площадки можно делать из рифленой стали. Для строительства лестничной конструкции надо применять швеллер. Его нужно устроить на ребро. Надо помнить и об ограждении. Оно может быть сделано из уголковой стали, шириной 45 мм. Соединить между собой все составные части лучше всего при помощи электродуговой сварки.

Лестница получится:

Прочной;
Надежной;
Долговечной.

Если швеллер применяется в качестве косоуров, то необходимо приварить к нему кобылки, из металла, которые имеют кронштейны для крепежа ступенек.

Как выбрать профтрубу для лестницы

К лестничному каркасу предъявляются высокие требования, ведь он должен выдерживать большие нагрузки. Для создания опорной системы используют квадратную или прямоугольную прямошовную профильную трубу, поскольку она существенно облегчает сборку конструкции. Характеристики профиля напрямую зависят от типа каркаса. Так, например, для небольшой конструкции на двух косоурах не стоит использовать профильную трубу со слишком тонкими или толстыми стенками. Из-за тонкого профиля лестница будет ненадёжной, а из-за слишком толстого – очень тяжёлой.

Для того чтобы лестничная конструкция выдерживала ежедневные нагрузки, нужно выбирать профиль со следующими значениями:

прямой косоур – min. 100 х 50 х 4 мм;
ломаный косоур – min. 80 х 60 х 4 мм;
каркас из нескольких параллельных косоуров – min. 80 х 60 х 4 мм;
стремянка – min. 40 х 40 х 4 или 50 х 50 х 4 мм;
сварной каркас для ступеней – min. 25 х 25 х 3 мм;
для стремянки достаточным будет лёгкий профиль 40 х 40 х 4 или 50 х 50 х 4 мм;
для монтажа сварного каркаса для ступеней подойдёт профиль 25 х 25 х 3 мм.

ФОТО: st48.stpulscen.ruПрофильная труба может быть квадратной, прямоугольной и производиться в разных типоразмерах

Ознакомьтесь с таблицей максимальных нагрузок на лестничные марши в зависимости от их длины и параметров используемого профиля.

Длина лестничного марша, мм	1000	2000	3000	4000	5000	6000
Сечение профиля и толщина стенок, мм	Максимально допустимая нагрузка, кг
50 × 25 × 2	684	167	69	34	16	6
60 × 40 × 2	1255	308	130	66	35	17
80 × 40 × 2	1911	471	202	105	58	31
80 × 40 × 3	2672	658	281	146	81	43
80 × 60 × 3	3583	884	380	199	112	62
100 × 50 × 4	5489	1357	585	309	176	101

Выбирать соответствующую трубу необходимо после того, как определена конструкция лестницы и её базовые принципы, а также осуществлены все расчёты и составлен чертёж.

Балюстрада – украшение лестницы

На краю поворотной площадки установлены перила, образующие небольшую балюстраду. Такая же балюстрада завершает лестницу на втором этаже, ограждая свободный проём между примыканием к стене и перилами верхнего марша.

На каждой ступени установлены по две балясины изящной формы, имеющие спиральные резные канавки. Кроме балясин, перила поддерживают опорные столбики, закреплённые внизу и вверху каждого лестничного марша.

Лестница ещё имеет незаконченный вид, но уже выделяется в помещении своим тёплым цветом оттенка «кофе с молоком». Деревянные детали обшивки лестницы окрашены ещё не все. Далее их покрывают лаком, который не только улучшит внешний вид. Это дополнительная защита износу, проникновению влаги в тело древесины, антисептическая обработка.

Теперь обратите внимание на стоимость обшивки лестницы. Она составила всего 45768 рублей, без учета стоимости металлокаркаса. Такой вариант лестницы – это компромиссное решение цены и качества

Такой вариант лестницы – это компромиссное решение цены и качества

Отличное качество за невысокую стоимость материала и работы вместе взятых

Такой вариант лестницы – это компромиссное решение цены и качества. Отличное качество за невысокую стоимость материала и работы вместе взятых.

Универсальная металлическая лестница на второй этаж

Причины установки, преимущества и недостатки

Самодельная стремянка из профиля
