Собственный проект бани
Для того, чтобы не работать впустую, чтобы создать чертеж, вы можете выбрать уже созданный проект как основу. В этом случае система скелетной структуры должна соответствовать поверхности здания. Тогда ему придется внести некоторые исправления.
Что касается будущей конструкции скелетной структуры, важно учитывать:
- Система-важна для рационального разделения поверхности;
- Затраты на строительство и эксплуатацию Рамочной ванны;
- жизнеспособность;
- Особенности устройства фундамента.
Все внутренние комнаты расположены в соответствии с количеством мебели и ее размерами. Например, при создании чертежа структуры кадра учитывается длина скамеек. Для того, чтобы гостиная была удобной после принятия водных процедур, в нем установлен стол, диван и стулья.
Важно правильно определить положение гардероба в структуре кадра. Он разработан таким образом, что холодный воздух не попадает в ванну при открытии двери
Расположение резервуара для воды следует обеспечить в промывочной камере. Веники высушены на теплом чердаке. Комфортный отдых возможен при создании крыльца или террасы.
Какие минусы учитываем при строительстве
Как у всех зданий из дерева, у каркасной бани будет повышенная пожароопасность. В проекте следует учесть дополнительную обработку специальными составами, которые позволят снизить горючесть. С точки зрения устойчивости к горению подбираются материалы для утепления.
При строительстве каркасных бань нельзя экономить на качестве электромонтажных работ. Электропроводка укладывается в негорючие кожухи. При установке любых электрических приборов, требуется заземление.
Повышенная влажность в бане может привести к разрушению минеральных утеплителей, если их не закрыть пароизоляцией. Поэтому, в качестве утеплителя рекомендуется использовать более функциональные материалы.
Устройство каркасной бани
Особенность этой конструкции – легкость. Это нужно обязательно учитывать на всех этапах строительства. Постройка не требует сложных работ по возведению фундамента, но нужно тщательно рассчитать нагрузку крыши и выбирать легкие кровельные материалы.
Фундамент для каркасной бани
Конструкция легкая, поэтому будет достаточно свайного фундамента. Если грунты пучащие, то лучше предпочесть ленточный вариант. Для возведения свайного фундамента вначале устанавливаются сваи, на них укладывается цокольный брус по технологии «полдерева» или «в лапу». Не забывайте проверять горизонтальность. Для гидроизоляции сверху укладывают слой рубероида.
Если грунт пучинистый, то лучше соорудить ленточное основание:
- На участке под баню выкопайте траншею и заполните ее песком до уровня земли, не забывая постоянно утрамбовывать и поливать водой, чтобы в дальнейшем избежать усадки материала.
- Поставьте опалубку высотой 50 см. В основание положите металлические трубы, чтобы укрепить конструкцию.
- Когда опалубка готова, залейте бетоном послойно, после высыхания последнего слоя постелите сверху рубероид.
Когда фундамент создан, приступайте к выполнению следующего этапа.
Видео о строительстве фундамента для каркасной бани своими руками.
Строительство каркаса бани
Строим каркасную баню своими руками. Этот этап строительства начинается с установки вертикальных стоек. Если в бане нет перегородок, то достаточно четыре стойки по углам. Но если предусмотрено несколько помещений, нужно рассчитать промежуточные стойки. Их изготавливает из брусьев с сечением не менее 12х12 см. Чтобы соединить стойки, сделайте верхние и нижние обвязки.
На этом этапе не нужно спешить, главное – следить за уровнем и установить стойки строго вертикально, иначе конструкция бани получится перекошенной.
Каркасная баня: плюсы и минусы. Об этом вы прочитаете в следующей нашей статье.
А в этой статье рассказывается про полок для бани. Виды, материалы и другое.
Отделка

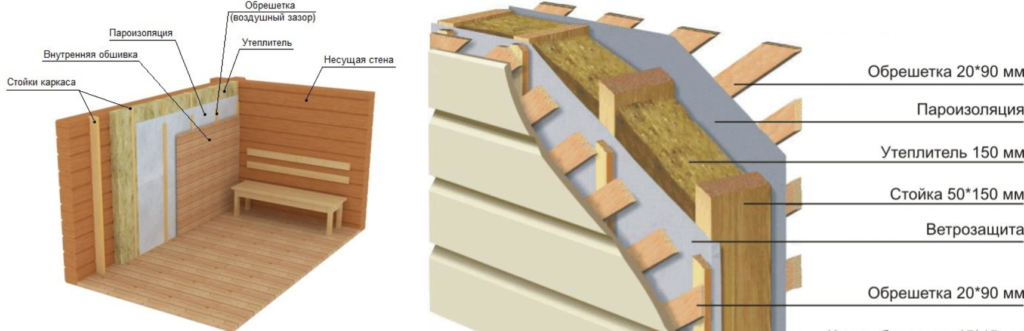

Когда каркас бани создан, можно приступать к отделке стен. Чтобы каркасную баню можно было использовать в любое время года, нужно выполнить:
- Внутреннюю обшивку. Материалов, пригонных для внутренней отделки, множество. Но большей популярностью пользуется деревянная вагонка. В парилку лучше выбрать древесину лиственных пород (ольхи, липы или осины).
- Утеплитель закладывается между стойками каркаса. Для этих целей можно выбрать минеральную вату. Металлизированный слой направьте внутрь помещения.
- Гидроизоляцию и защиту от ветра. Чтобы утеплитель не соприкасался с влагой, его защищают паробарьерной пленкой. Края нужно завести на пол, откосы дверей и стены и хорошо проклеить металлизированным скотчем.
- Внешнюю обивку. Для внешней обшивки можно выбрать фанеру, обрезную доску, OSB-плиты. Не забудьте обработать стыки монтажной пеной или законопатить. После этого можно переходить к декорированию стен.
Укладка пола
Пол в каркасно-щитовой бане должен быть деревянным со стоком воды в канализацию. В завершении работ устанавливаются перегородки между парилкой, моечным отделением, предбанником и комнатой отдыха.
Строительство крыши, потолка и кровли
Каркасная постройка – легкая конструкция, которой не подойдет тяжелая кровля. Специалисты для таких построек советуют выбирать двухскатную крышу с висячими стропилами. Чердак лучше не строить, чтобы не создавать дополнительной нагрузки на постройку, а для обустройства потолка выбрать деревянные бруски.
Монтаж и утепление напольного покрытия
К нижней части лаг в основных помещениях банной постройки прибивают бруски, имеющие сечение 5х5 сантиметров. Поверх них монтируют доски чернового покрытия, затем рубероид (для гидроизоляции), следом – плиты минваты высотой 10 сантиметров или пенополистирол. Перед укладкой финального отделочного материала для пола настилают пергамин (для обеспечения пароизоляции).
В моечном отделении полы можно обустроить иначе:
- Чтобы напольная поверхность была теплой в любую погоду и высыхала быстро, по периметру помещения следует создать отдельный фундамент.
- Снимают почву на глубину 50 сантиметров и в образовавшуюся траншею насыпают гравий с песком 10-сантиметровым слоем. При попадании в такую дренажную яму вода станет уходить в грунт и не потребуется устройство приямка.
- Для этого пола желательно задействовать асбестоцементные трубы, имеющие диаметр 10 сантиметров. Их укладывают непосредственно на фундамент и заливают бетонным раствором, чтобы те не смещались.
- Потом на трубы настилают обрезную округлую доску 4-5-сантиметровой толщины, соблюдая зазор величиной 6-7 миллиметров и используя резиновые прокладки, которые фиксируют гвоздями.
- Затем материал пола прижимают плинтусами.
Монтируем мансардную крышу
В качестве примера рассмотрим, как построить мансардную крышу, так как она позволяет при минимальном увеличении финансовых затрат получить практически полноценный второй этаж. Если вас интересует строительство двускатной крыши или вальмовой (шатровой), ознакомьтесь с другими статьями на нашем портале.
Для мансардной кровли понадобятся следующие материалы:
- брус 100х150 мм для стоек;
- доски 150х50 мм для стропил;
- доски 150х20 мм;
- рейки;
- супердиффузная мембрана;
- кровельный материал.
Работа начинается с установки опорной конструкции. Для каждой стропильной фермы устанавливаются две стойки, которые сверху соединены балками. Т.е. под каждой стропильной фермой располагается П-образная несущая конструкция.
При монтаже опорной конструкции необходимо правильно определить положение стоек. Так как стойка с нижним стропилом и мауэрлатом (балкой перекрытия) образует прямоугольник, расстояние от стены до стойки зависит от высоты мансарды и угла наклона нижнего стропила. Зная угол наклона стропила и высоту стойки (определяет высоту мансардного помещения), вы можете рассчитать на каком расстоянии от края устанавливается стойка по теореме Пифагора, т.е. вам необходимо узнать длину меньшего катета.
Каркас для крыши бани
Стойки закрепите на обвязке и балках перекрытия саморезами и уголками. Кроме того, укрепите их раскосами. Затем соедините обе стойки балками. По такому принципу установите П-образные детали на всех балках перекрытия. Все получившиеся несущие элементы соедините по краям прогонами, как показано на схеме выше.
Теперь можно установить нижние стропила. Снизу они зарезаются и крепятся к обвязке, а сверху – к прогону, в котором предварительно пропиливаются пазы. Далее нужно закрепить стойки по центру перемычек П-образных деталей. Высота стоек определяет угол наклона верхний стропил. Все стойки свяжите коньковым прогоном.
В завершение работы над каркасом мансарды установите верхние стропила, которые опираются на нижний и коньковый прогоны. Предварительно в прогонах пропилите пазы под стропила. Сразу же выполните гидроизоляцию крыши – закрепите на стропилах супердиффузную мембрану степлером. Поверх скоб наклейте специальную самоклеящуюся ленту, которая обеспечит герметичность соединения. Учтите, что полотна мембраны должны перекрывать друг друга сантиметров на 20–25.
Поверх стропил обязательно закрепите рейки, которые будут служить контробрешеткой. Затем перпендикулярно рейкам закрепите доски 150х20 мм. Что касается шага обрешетки, то придерживайтесь рекомендаций производителя кровельного материала, который вы приобрели для бани.
Поверх обрешетки монтируется кровельное покрытие по стандартной схеме – листы материала обязательно должны перекрывать друг друга вдоль и поперек. Шурупы или гвозди располагаются на гребне волны.
Подготовка проекта и материалов
Работа по строительству каркасной бани начинается с подготовки проекта. Однако еще до начала составления необходимой проектной документации вы должны сделать следующее:
- выбрать оптимальную конструкцию бани. Парилка может представлять собой отдельно стоящее здание либо же пристройку к дому или другому строению;
- выбрать место для строительства бани;
- определить особенности грунта на строительной площадке.
В зависимости от этого будут меняться требования к фундаменту.
Однако в подавляющем большинстве случаев каркасные бани строят на столбчатых основаниях, т.к. такие фундаменты одинаково хорошо себя проявляют при использовании практически в любых грунтах.
Приступайте к подготовке проекта. В состав традиционной бани входит тамбурное помещение, предбанник, умывальник и непосредственно парилка. Также отметьте в проекте место установки печи (если это будет парное помещение, печку рекомендуется разместить в ближайшем к двери углу).
Каркасная баня своими руками
Настоятельно рекомендуется заранее определить оптимальные габариты всех помещений и отразить их в чертежах. К примеру, стандартные габариты парилки составляют 240х200 см, высота потолка – 220 см. Такой баней смогут одновременно удобно пользоваться несколько человек.

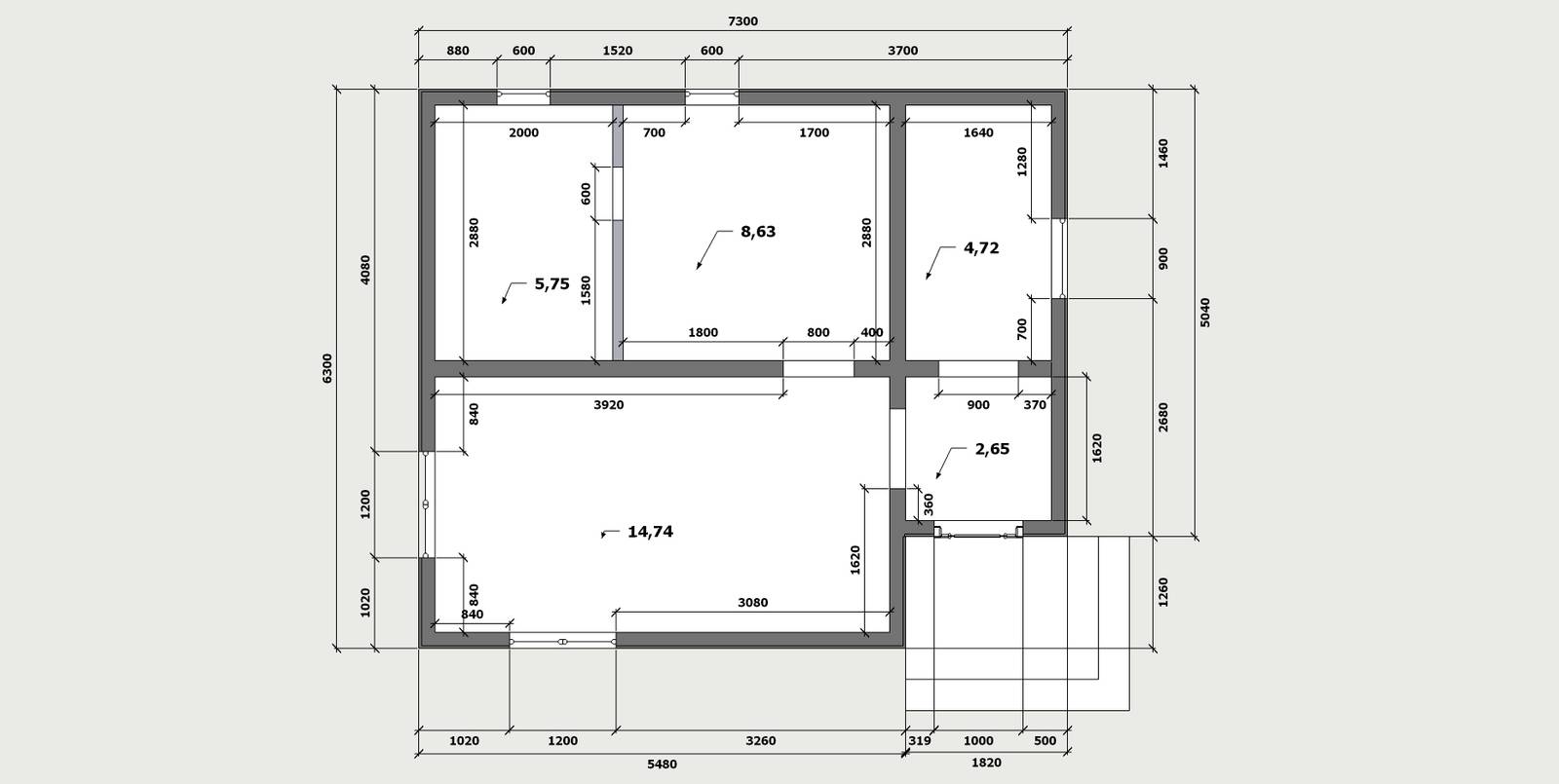

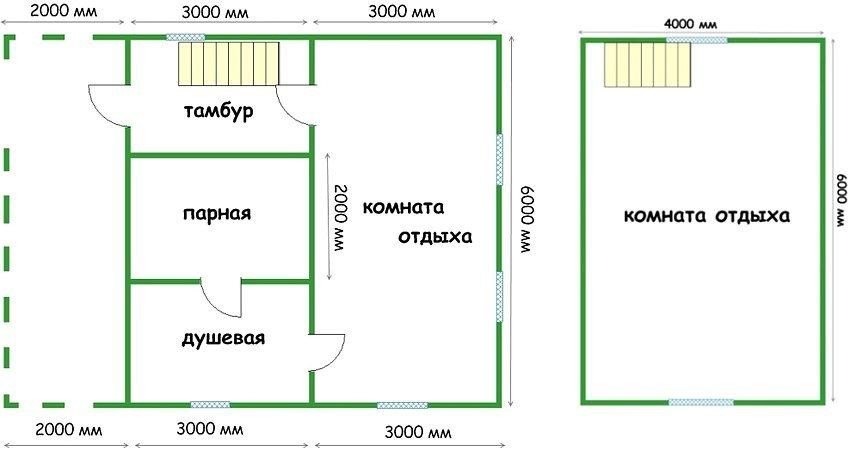

План каркасной бани 4х5м 20м/кв
Правильно составленный проект – гарантия легкого и успешного строительства. Чем более подробной и точной будет проектная документация, тем проще вам будет ориентироваться при выполнении работы. Если вы не можете самостоятельно справиться с решением каких-либо вопросов, лучше выделите деньги и закажите проект у специалистов. Лучше заплатить один раз, чем в дальнейшем тратить огромные деньги на исправление разного рода дефектов.
На этапе составления проекта просчитайте нужное количество материалов. В данном отношении все индивидуально и зависит от размеров будущей бани и ее планировки. Непосредственно каркас собирается из брусков, досок для устройства обрешетки и досок для пола. Вместо дощатого настила пол можно отделать керамической плиткой. В этом моменте ориентируйтесь на свои личные предпочтения, однако в случае с баней древесина является самым предпочтительным вариантом.
Каркасные бани своими руками
Также понадобятся защитные материалы и материал для обшивки стен.
Доски обшивки крепятся в вертикальном положении.
Удельная теплоемкость производимого кирпича
Щитовая баня мини своими руками, или с чего начать строительство?

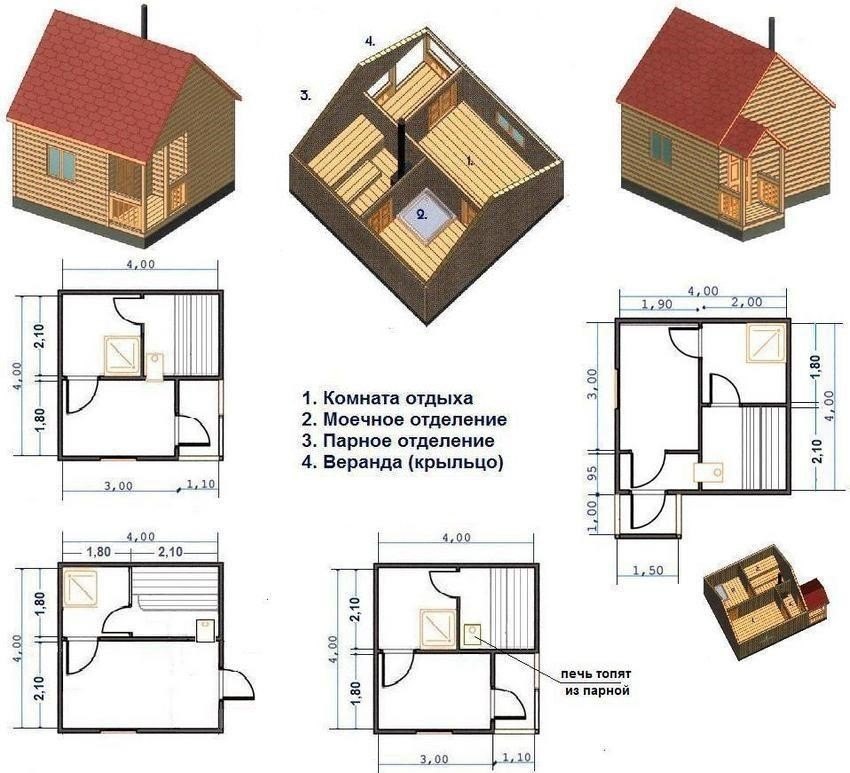

Вы могли выбрать чертеж для мини бани 3х3, 4х4 или же 3х4, но перед строительством стоит учесть 3 главных правила.
Правило 1: утепление мини бани
Утепление – залог теплой парилки и нормального воздухообмена, и здесь лучше не экономить. Утепление производится с помощью 2 материалов:
1. Стекловолокно.
2. Минеральная вата.
Утепленная этими материалами конструкция обеспечит комфортную температуру, а также не пробьет брешь в вашем бюджете.
Правило 2: пароизоляция
Без пароизоляции нет тепла в мини бане, а в холодное время года конструкция будет разрушаться под воздействием конденсата, что является существенным минусом самостоятельного проектирования.
Для предотвращения образования конденсата требуется использовать пергамин или пароизоляционные пленки. После того, как вы выполнили утепление, закладывается пленка, а поверх нее идет внутренняя обшивка.
Совет! Никогда не используйте в качестве пароизоляции рубероид. Материал при нагревании источает резкий химический аромат.
Правило 3: выбор древесины высокого качества
Каркасная баня 6х4 своими руками строится из отменно просушенных досок. Можно взять те, что есть, но лучше приобрести древесину таких пород:
• Осина или липа. • Лиственница.
Важно! Перечисленная древесина имеет низкую теплопроводность, а постройка из этих пород не деформируется даже после 3-5 лет активной эксплуатации
Разработка плана строительства
Прежде чем затевать строительные работы, нужно тщательно проработать план постройки, проект. Только составив проект можно правильно подсчитать количество стройматериалов.
Нужно определить место, где будет возводиться постройка. От качества грунта напрямую зависит выбор фундамента бани. И уже после этого, определяются с выбором наиболее подходящей конструкции бани.
Проект стандартной бани включает в себя предбанник, тамбур, парилку и душевую комнату. Обязательно на схеме указывается место расположения печи.
На этапе разработки проекта нужно учесть все возможные мелочи: тип вентиляции, дымоход, внутренние отделочные материалы, наружную отделку и даже тип кровли.
Помимо парной для дополнительного комфорта в бане стоит предусмотреть обустройство санузла и комнаты отдыха. Это нужно сделать еще на этапе проектирования, поскольку на этапе строительства уже будет сложно что-то изменить
В проекте обязательно указываются размеры помещений. Большую баню сложно нагреть, а в маленькой нужно продумать максимально допустимое количество человек, чтобы не было тесно. Наиболее подходящий размер для парной комнаты – 2,4х2 м с высотой потолка 2,2 м.
Дополнительные помещения в бане сделают отдых более комфортным и интересным. Поэтому, если позволяет бюджет, в проекте лучше сразу предусмотреть: бассейн, комнату отдыха, санузел, бильярдную.
Грамотно разработанный проект значительно облегчит строительный процесс помещения.
Столбчатый фундамент – строим основу
Так как каркасная баня имеет небольшой вес, для нее в большинстве случаев вполне достаточно столбчатого мелкозаглубленного фундамента, при условии, что грунт устойчивый. На неустойчивых грунтах лучше выполнить свайно-винтовой фундамент. Если вы планируете выполнить под баней погреб или обустроить другие помещения, то понадобится ленточный фундамент. В остальных случаях лучше от него отказаться, так как строительство такого основания очень затратное и трудоемкое.
Вне зависимости от того, какой фундамент вы собрались строить, предварительно подготовьте площадку – прежде всего ее нужно правильно очертить. Обязательно убедитесь, что диагонали площадки имеют одинаковую длину. Затем избавьтесь от растительного слоя. Чтобы в дальнейшем под баней не прорастали растения, обработайте почву фунгицидами.
Теперь можно приступать к строительству самого фундамента. Если основание будет столбчатым, вам понадобятся такие материалы:
- песок;
- щебень;
- цементный раствор;
- бетонные фундаментные блоки (можно заменить кирпичом);
- битумная мастика;
- рубероид;
- брус 150х150 мм.
После подготовки материалов разметьте участок под столбики, которые должны располагаться с шагом 1,5–2 м. Затем выкопайте ямы на глубину около 40 см. Дно ям засыпьте щебнем и песком толщиной по 10 см. Каждый слой тщательно утрамбуйте. Поверхность насыпи выровняйте в горизонтальной плоскости.
Столбчатый фундамент бани
В ямы уложите два бетонных блока, затем нанесите раствор и сверху уложите еще два блока с перевязкой. В процессе укладки блоков следите, чтобы столбы были установлены строго вертикально. Затем сверху обработайте блоки битумной мастикой и положите пару слоев рубероида.
После этого нужно выполнить ростверк, т.е. уложить по периметру фундамента брус и скрепить его между собой. В процессе укладки следите, чтобы углы ростверка равнялись 90 градусам. Угловое соединение бруса ростверка желательно выполнить «в лапу» или хотя бы «в полдерева». Затем нужно уложить на столбики балки перекрытия и врезать их в ростверк.
Свайно-винтовой фундамент выполняется еще проще – в грунт вкручиваются сваи по принципу обычного бура. Уровень их заглубления должен составлять не менее двух метров. В процессе заглубления нужно следить, чтобы сваи располагались вертикально.
Затем верх свай обрезается так, чтобы края находились на одном горизонтальном уровне. После этого к сваям приваривается ростверк, который выполняется обычно из двутавровых балок. Эти же балки используются и для перекрытия.
На металлических балках нужно закрепить брус 150х150 мм при помощи болтов. Он будет служить обвязкой для стоек каркаса.
Миниатюрные каркасные баньки — оптимальный выбор
Мини-баня на загородном участке — прекрасный вариант для экономии площади. Правда, одновременно попариться в помещении 3х3 или 3х4 получится лишь у пары человек. Тем не менее, это самый быстрый и недорогой вариант постройки. За основу проще всего взять готовый проект каркасной бани. Можно объединить раздевалку, душевую и парилку в одном помещении. Или предусмотреть более удобный проект с отдельной парилкой, помывочной и комнатой отдыха.
Малогабаритные каркасные бани 4х3 или 4х4 — лучший выбор:
- для экономии на стройматериалах (брус 6 метров режут пополам, получается безотходная стройка);
- скоростного возведения конструкции (всего пару недель затрачивают на строительство при условии готового проекта);
- крепости готового сооружения (при закупке качественной пропитанной древесины каркасная баня простоит очень долго).
Баня до 20 кв. м — рациональное использование площади

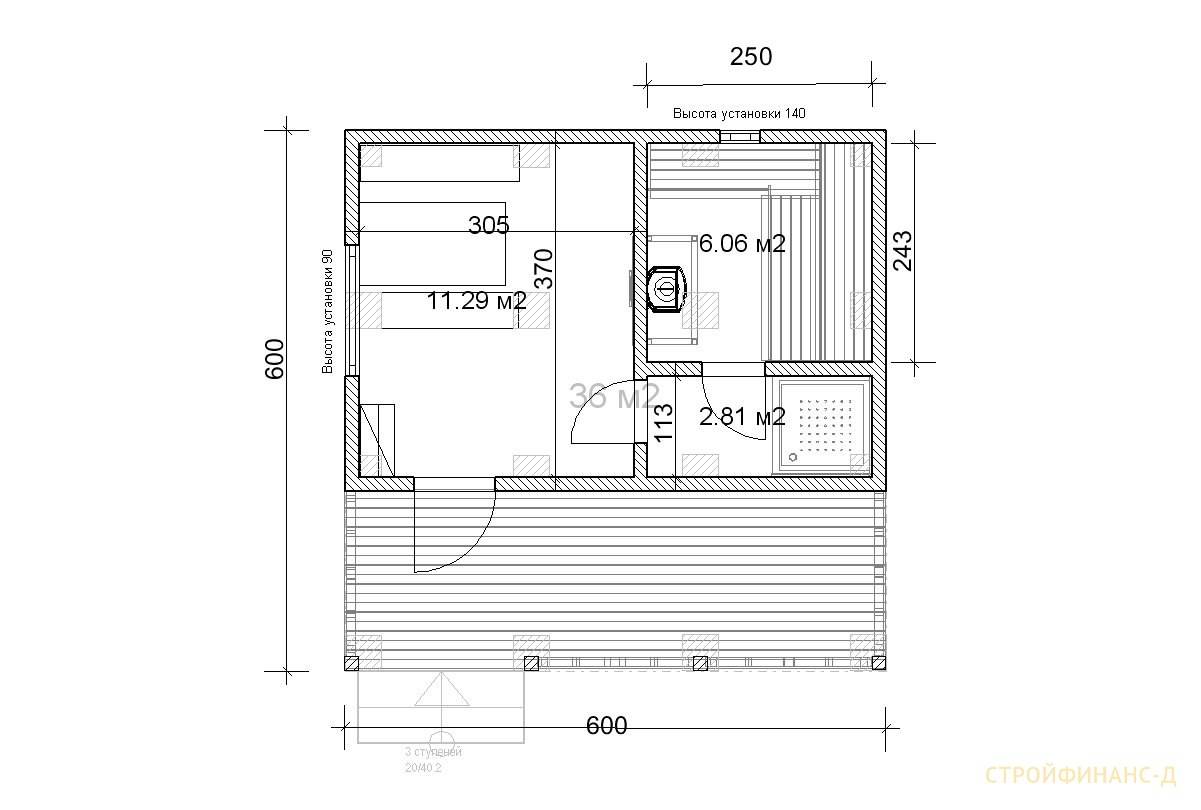

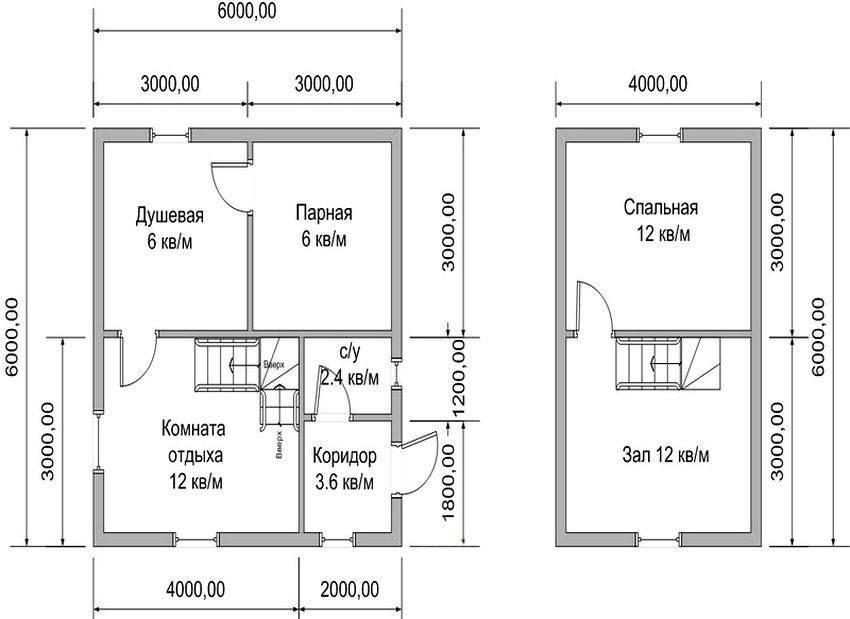

Если есть возможность построить каркасную баню 6х6, ее обязательно нужно использовать. Стандартные чертежи включают парную, душевую, комнату отдыха, небольшой коридорчик и санузел. Если разработать проект с мансардой, получите дополнительную жилплощадь на втором этаже. Ее можно использовать под гостевую, бильярдную или спальню.
Техдокументация для проектов каркасных бань площадью 20 кв. м предполагает организацию опорно-столбчатого фундамента с блоками из бетона, основание должно быть надежно гидроизолировано. На пол укладывают черновой настил (22-миллиметровая обрезная доска), затем чистовое покрытие в виде 30-миллиметровой шпунтованной доски. Антисептическую обработку и утепление 10-сантиметровой минватой нужно обеспечить в обязательном порядке.
Стены, перегородки и перекрытия делают из бруса 150х100 мм, используется также доска 100х50 мм и 100х40 мм. Вагонка после камерной обработки идеально подходит для обшивки потолка и перегородок. Десятисантиметровые плиты минеральной ваты и пароизоляция в два слоя укладываются под обшивку.
Для обустройства стропильной системы предназначена доска 100х50 мм, для обрешетки — 22 мм. Для кровельных работ лучше взять ондулин с волновым профилем Выбор оконной системы — деревянной или металлопластиковой — остается за владельцем. Для парной надо приобрести дровяную печь с баком для воды, продумать кирпичную кладку там, где будет располагаться топка.

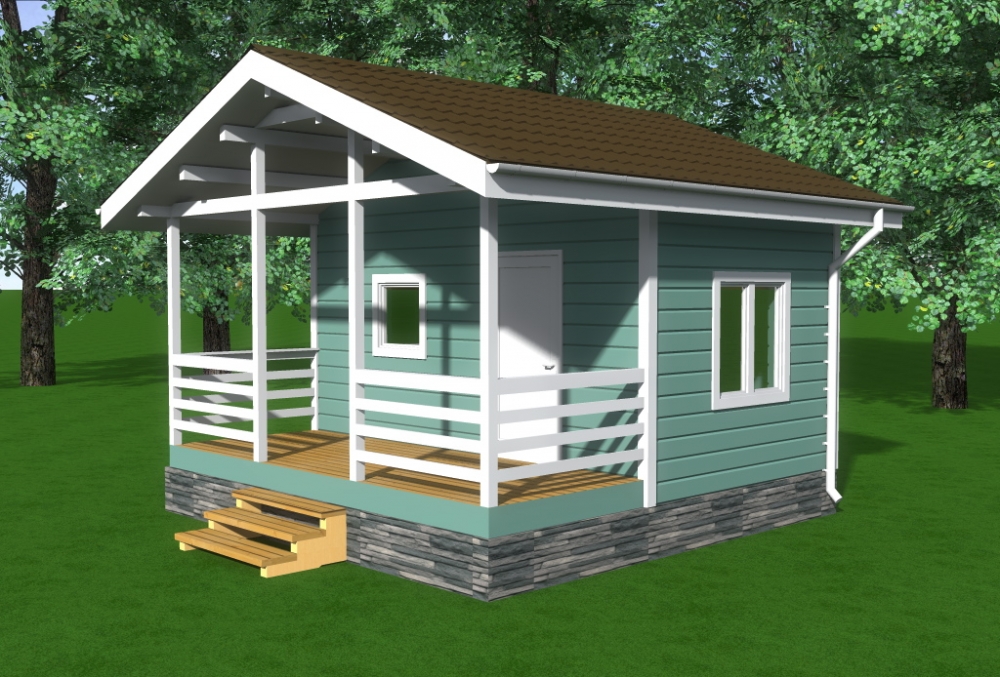

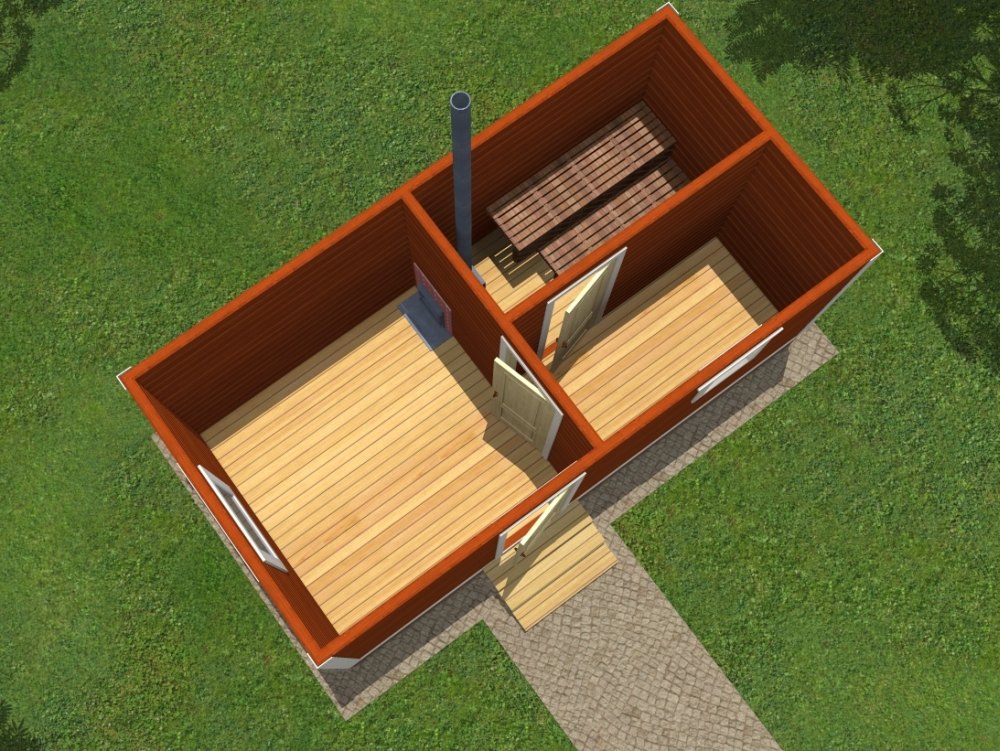

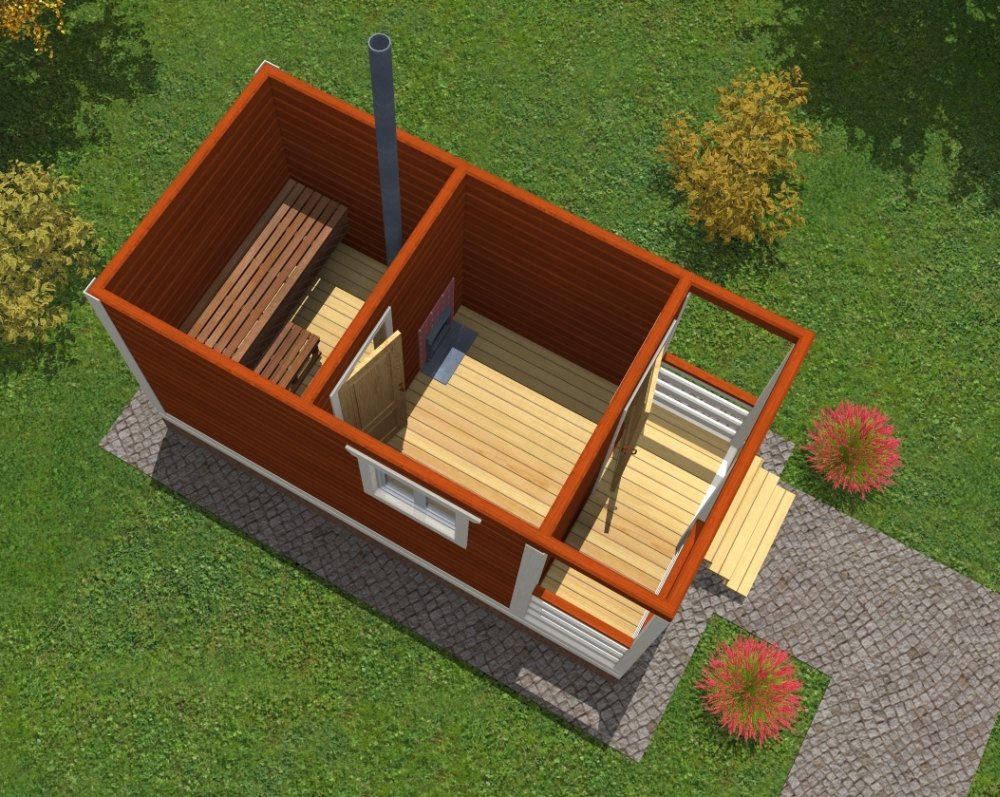

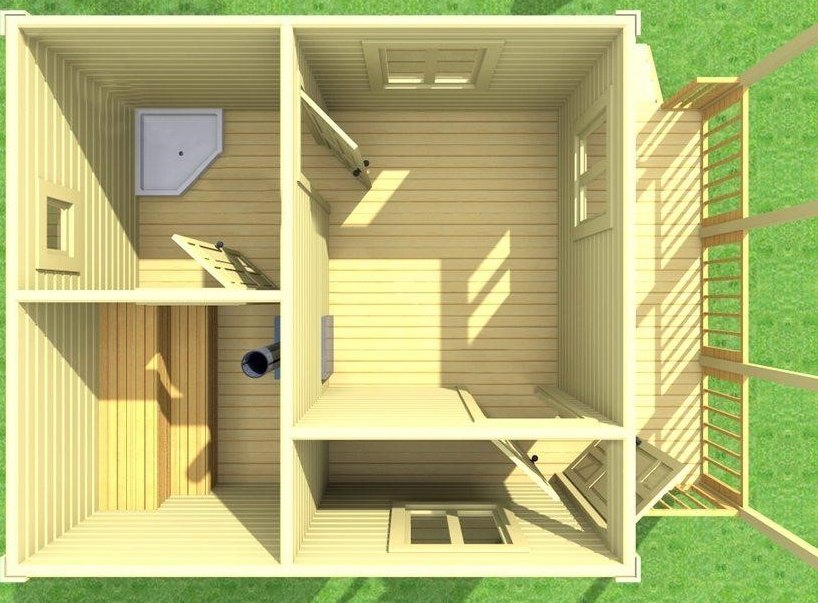

Вот такие чертежи и планы можно использовать для возведения каркасной бани своими руками.
Индивидуальные проекты позволяют реализовать практически любые пожелания будущего владельца. Есть возможность присоединить к бане веранду или террасу. И даже в чертежи готовой документации можно вносить небольшие корректировки. Компании по разработке проектов предлагают следующий ряд услуг:
- объект под ключ — проект каркасной бани с заводской сборкой стен и перегородок, полной отделкой внутренних стен и фасадов;
- черновая отделка — облицовка или фасада, или внутренних стен;
- без облицовки — базовая сборка из щитов.
Сразу к главному: не путайте технологии!
Если вы думаете, что каркасно-щитовая баня это тоже самое, что каркасная, просто более подробное и длинное название, то внимательно прочитайте следующие предложения. Каркасно-щитовая постройка возводится из готовых щитов, которые приобретаются у профессионально занимающимися ими фирм. Каркасную постройку может построить любой домашний мастер, обладающий минимальными навыками строительства и инструментом. Возводится каркас, заполняется утеплителем, обшивается и производятся отделочные работы. Если вам нужна такая каркасная баня, то переходите в соответствующий раздел. Если вы все-таки уверены, что вам нужна информация по щитовым постройкам, то читайте далее.
Фото: ]VIVA HAUS
Готовые бани из каркаса
Если вы выбрали подходящий проект каркасной бани на фото и даже посмотрели видео о том, как производить постройку каркасных бань, но все равно не уверены в своих силах и возможностях самостоятельно справиться с поставленной задачей, рекомендуем вам обратиться за помощью к специалистам. Компания может предоставить в ваше распоряжение уже готовый комплект, который останется только собрать, руководствуясь некоторыми из вышеназванных рекомендаций.
В составе готового комплекта:
- Теплокаркасные или «сип» панели для стен;
- Панель для крыши;
- Пол из деревянных материалов;
- Монтажный брус;
- Элементы для крепежа;
- Документы.
Пакет документов включает в себя непосредственно проект каркасной бани, а также фото с инструкцией по осуществлению сборке. Бумаги, представленные в папке, должны соответствовать всем правилам безопасного строительства.
Чем лучше обшить каркас
Недостаточно разобраться, как построить каркасную баню своими руками, важно продумать все детали. В частности деревянную основу нередко требуется обшить
Для этого создается каркас, в него укладывается утеплитель, роль которого может представлять вермикулит, а также базальтовая и каолиновая вата.
Внешняя отделка может быть очень разнообразной. Экономичным вариантом является сайдинг или панели из пластика, оригинально смотрится декоративная штукатурка. Для любителей естественности лучше всего подойдет обрезная доска, также есть и иные варианты, чтобы реализовать любую фантазию.
