Фундаменты мелкого заложения

Введение в тему

Эксперты в строительной сфере утверждают, что для постройки небольшого дома в несколько комнат нет смысла закладывать глубокое основание. Для такого варианта здания нет смысла тратить бюджет, зарывая его в землю. Необоснованное применение глубоких ленточных  конструкций сказывается негативно на окружающей среде: тормозит нормальное течение почвенных процессов, изменяет рельеф. Поэтому, рассчитывая параметры здания, нужно учесть не только практичность, но и экологичность процесса.

Малозаглубленные фундаменты бывают нескольких видов:

• Ленточный – предпочтительно использовать на пучинистой почве;
• Столбчатый – применим на твердых, устойчивых почвах;
• Плитный – монолитная конструкция по грунту просадочного типа.

ФМЗЛ при пучинистой почве нужно зарывать на уровне промерзания. Это связано с принципом расширения воды во время замерзания. То есть, когда зимой вода в грунте замерзает, то выталкивает все, что находится выше. Поэтому нужно обеспечить погружение такого фундамента на уровень, где температура не бывает отрицательной, тогда он выдерживает все воздействия.

Есть вариант: мелкозаглубленный фундамент с плитой. То есть на уровень пола над фундаментом заливается бетонная стяжка. Она является основанием будущей постройки. Конструкция, размещенная на фундаменте такого типа не должна быть большого веса, так как основание уже значительно давит на почву.

2.1 Выбор типа и конструкции фундаментов. Назначение глубины заложения фундаментов

Тип
фундамента выбирается в зависимости от характера передачи нагрузки на
фундамент: под стены зданий обычно устраиваются ленточные фундаменты из сборных
элементов, под сборные железобетонные колонны — отдельные фундаменты стаканного
типа.

Глубина
заложения фундамента зависит от многих факторов. Определяющими из них являются:

–
инженерно-геологические и гидрологические условия площадки и положение несущего
слоя грунта;

–
глубина промерзания грунта, если в основании залегают пучинистые грунты;

–
конструктивные особенности подземной части здания.

Глубину
заложения ленточного фундамента Ф1 назначаем по конструктивным соображениям на
0.4 м ниже пола подвала т.е. -3.4м;

Глубину
заложения фундамента Ф3 назначаем по конструктивным соображениям, верх стакана
должен быть на 0.1 м ниже пола подвала (высоту фундамента принимаем 1.2м с
глубиной стакана 0.9 м) т.о.

Отметка
подошвы фундамента Ф3: -3.00-0.1-1.2= -4.3м;

В
соответствии п. 4.2 СНБ 5.01.01-99 основания фундаментов должны рассчи­тываться
по двум группам предельных состоя­ний: первая группа — по несущей способности,
вторая — по деформациям.

Расчет фундамента Ф1

Размеры подошвы фундамента зависят от ряда связанных
между собой параметров и устанавливаются путем последовательного приближения. В
порядке первого приближения площадь подошвы фундамента А определяется по
формуле:

Где  –
Расчетная нагрузка в плоскости обреза фундамента для расчета основания по
предельному состоянию второй группы;

 –
Расчетное сопротивление грунта, залегающего под подошвой фундамента;

 –
Осредненное значение удельного веса материала фундамента и грунта на его
уступах, принимается равным 20 кН/м3;

 –
глубина заложения фундамента от уровня планировки, м.

 – 150
кН;  – 24 кН×м;

 – 200
кПа;  – 3.4 м.

Принимаем ширину подошвы фундамента 1.2м.

По расчетному сопротивлению глубина заложения – 4.0 м
удовлетворяет. Фундамент будет располагаться во втором слое – песка мелкого
плотного с

R= 400
кПа, который может быть несущим.

Определим суммарные нагрузки и воздействия на подошве
фундамента:

Боковое давление грунта на отметке планировки:

На отметке подошвы фундамента:

Где = 16
кН/м2 удельный вес грунта засыпки;

 –
приведенная толщина эквивалентного веса временной нагрузки;

Где  = 10 кН/м2 временная нагрузка на
поверхности планировки;

d –
глубина заложения фундамента, относительно поверхности земли, -2.4м.

 –
Осредненное значение угла сдвига грунта засыпки, принимаем 24˚;

Равнодействующая бокового давления грунта засыпки на
стену подвала расчетной длиной 1.0 м:

Точка приложения равнодействующей:

– Нормальная вертикальная нагрузка:

Где –
расчетная нагрузка от веса фундамента;

–
расчетная нагрузка от веса грунта на консоли подушки;

– Момент в плоскости подошвы фундамента:



Где  – момент
в плоскости обреза фундамента, 24 кН*м (по заданию);

Проверка напряжений в основании фундамента:

 (менее 10%)

  (12)

где P – среднее давление под подошвой фундамента, кПа;

 –
соответственно максимальное и минимальное значение краевого давления по подошве
внецентренно нагруженного фундамента, определяется по формуле:

 (14)

 условие
3 не выполняется, необходимо увеличение ширины фундамента, принимаем ширину
подошвы фундамента 1.5м;

Тогда

–
расчетное сопротивление грунта основания кПа, находится по формуле:

, (16)

где

g_с1 = 1,3
(зависит от типов грунтов)

g_с2 = 1,15
(зависит от соотношения L/H и интерполировать по данным

таблицы В.1 СНБ 5.01.01-99)

k = 1

М_Y = 1.81

M_q = 8.24            зависят от j по таблице В.2

M_C = 9.27

k_z = 1

d_I = 2.4 (глубина заложения фундаментов без подвальных сооружений от уровня
планировки или приведенная глубина заложения наружных и внутренних фундаментов)

кПа

Р = 141.5 кПа £ 593.4 кПа

P_max =255.6 кПа £ 1,2 * 593.4 кПа

P_min= 27.4 кПа > 0

Рисунок 1. Расчетная схема фундамента Ф1.

Окончательно принимаем ширину подошвы фундамента Ф1
1.5м, толщину стены фундамента 0.6 м из блоков ФБС.

Расчет фундамента Ф3

Размеры подошвы фундамента:

 –3400 кН

 – 400
кПа;  – 1.2 м.

Принимаем размеры подошвы фундамента кратными 300мм

Площадь подошвы = 9.9 м2.

Высоту фундамента принимаем 1200 с глубиной стакана
900 мм.

– Нормальная вертикальная нагрузка:



– Среднее давление под подошвой фундамента, кПа;

-Максимальное и минимальное напряжение в основании
фундамента:

Проверка напряжений в основании фундамента:

Условие:

Р = 367.4 кПа £ 400 кПа (< 10%)

P_max == 367.4 кПа £ 1,2 * 400.41 = 480.5 кПа

P_min= = 367.4 кПа > 0

Выполняется.

 Окончательно для фундамента Ф3 оставляем размер
подошвы 3.3 х 3.0 м.

2.1 Выбор типа и конструкции фундаментов. Назначение глубины заложения фундаментов

Тип
фундамента выбирается в зависимости от характера передачи нагрузки на
фундамент: под стены зданий обычно устраиваются ленточные фундаменты из сборных
элементов, под сборные железобетонные колонны — отдельные фундаменты стаканного
типа.

Глубина
заложения фундамента зависит от многих факторов. Определяющими из них являются:

—
инженерно-геологические и гидрологические условия площадки и положение несущего
слоя грунта;

—
глубина промерзания грунта, если в основании залегают пучинистые грунты;

—
конструктивные особенности подземной части здания.

Глубину
заложения ленточного фундамента Ф1 назначаем по конструктивным соображениям на
0.4 м ниже пола подвала т.е. -3.4м;

Глубину
заложения фундамента Ф3 назначаем по конструктивным соображениям, верх стакана
должен быть на 0.1 м ниже пола подвала (высоту фундамента принимаем 1.2м с
глубиной стакана 0.9 м) т.о.

Отметка
подошвы фундамента Ф3: -3.00-0.1-1.2= -4.3м;

В
соответствии п. 4.2 СНБ 5.01.01-99 основания фундаментов должны рассчи­тываться
по двум группам предельных состоя­ний: первая группа — по несущей способности,
вторая — по деформациям.

Расчет фундамента Ф1

Размеры подошвы фундамента зависят от ряда связанных
между собой параметров и устанавливаются путем последовательного приближения. В
порядке первого приближения площадь подошвы фундамента А определяется по
формуле:

Специфика расчета

Для определения необходимой высоты фундамента используется полученное значение площади подошвы, обычно высоту берут в два раза больше чем ширину.

Определение параметров подошвы фундамента

При проведении расчетов первоначально задаются предварительные размеры основания, такие как высота и ширина подошвы, исходя из предполагаемых особенностей дома.

При определении высоты основания важно помнить, что для любого фундамента делается подушка из песка или гравия, высотой от 10 до 20 см. Учитывая это, следует делать котлован глубже на высоту подушки

Если планируется мелкого заложения морозоустойчивый фундамент на участке с грунтовыми водами, то следующая таблица поможет сориентироваться, какой лучше выбрать:

Мелкозаглубленный ленточный фундамент — технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.

Земельные работы

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок

Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

Рис. 1.4.1: Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.

Монтаж опалубки

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.

Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.

Армирование

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.

Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки

Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.

Рис. 1.7: Схема соединения углов армокаркаса

Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания. Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.

Виды мелкозаглубленного ленточного фундамента (мелкого заложения)

В зависимости от вида МЗЛФ будет отличатся технология его
устройства. Поэтому, следует коротко ознакомится с главными из них:

Заливается непосредственно на строительной площадке, в
результате получается бесшовная лента

Ленточный блочный мелкозаглубленный фундамент

Блоки покупаются в готовом виде, или изготавливаются
отдельно, а на стройплощадке только собираются. В качестве крепежного материала
используется раствор цемента.

Ленточный блочный мелкозаглубленный фундамент — схема

Каждый из них имеет свои достоинства и недостатки. Но, в
целом, срок эксплуатации второго в три раза меньше, нежели первого. Поэтому, в
этой статье мы остановимся подробно на таком виде, как монолитный МЗЛФ.

Мелкозаглубленный фундамент для дома: виды

На сегодня наиболее распространены следующие виды:

• Монолит — залитая однородной массой конструкция из железобетона. Данный тип обладает высокими прочностными характеристиками.

• Сборная — состоящая из разных деталей, таких как бетонные блоки, кирпич и.т.п. Имеет меньшую устойчивость к нагрузкам, однако в связи отсутствия необходимости использовать раствор иногда является лучшим решением.

• Комбинированная — заливка бетонным слоем в сочетании с прочими элементами.

В большинстве случаев выбор строителей останавливается на первом способе ввиду самых высоких показателей по сопротивлению внешнему давлению.

2.4 Расчет осадки фундамента во времени

Сущность расчета
заключается в определении величины осадки фундамента в заданные промежутки
времени:

Где U – степень
консолидации;

S – конечная осадка.

Степень уплотнения
определяется по формуле:

где – коэффициент времени, зависящий от
физических свойств грунта, толщины слоя, условий и времени консолидации;
определяется по формуле:

откуда

откуда

Здесь:  – коэффициент фильтрации, см/год;

 – коэффициент относительной
сжимаемости.

Параметры U и функционально связаны и задаваясь U, можно определить

Расчет осадки фундамента
Ф1 во времени.

Расчет будем производить
для суглинка.

Вычислим значение
коэффициента консолидации:

Задаемся значениями
степени консолидации U:
0.2; 0.4; 0.6; 0.8; 0.95.

Вычисляем время по
формуле, имея в виду что фильтрация двухсторонняя.

Таким образом, получаем:

 = 0.2 х 1.35 = 0.27 см;  = 1.3 х 0.08 = 0.104 года

 = 0.4 х 1.35 = 0.54 см;  = 1.3 х 0.31 = 0.40 года

 = 0.6 х 1.35 = 0.81 см;  = 1.3 х 0.71 = 0.92 года

 = 0.8 х 1.35 = 1.08 см;  = 1.3 х 1.4 = 1.82 года

 = 0.95 х 1.35 = 1.28 см;  = 1.3 х 2.8 = 3.64 года

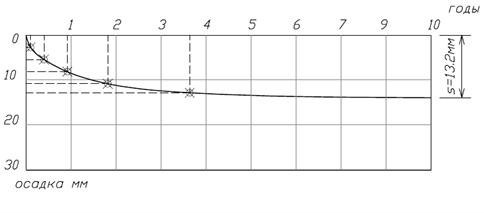

График осадки фундамента Ф1 во времени

Расчет осадки фундамента
Ф3 во времени.

Вычислим значение
коэффициента консолидации:

Задаемся значениями
степени консолидации U:
0.2; 0.4; 0.6; 0.8; 0.95.

Вычисляем время по
формуле, имея в виду что фильтрация двухсторонняя.

Таким образом, получаем:

 = 0.2 х 3.24 = 0.648 см;  = 1.3 х 0.08 = 0.104 года

 = 0.4 х 3.24 = 1.296 см;  = 1.3 х 0.31 = 0.40 года

 = 0.6 х 3.24 = 1.944 см;  = 1.3 х 0.71 = 0.92 года

 = 0.8 х 3.24 = 2.59 см;  = 1.3 х 1.4 = 1.82 года

 = 0.95 х 3.24 = 3.078 см;  = 1.3 х 2.8 = 3.64 года

График осадки фундамента
Ф3 во времени.

Расчет материалов для уплотняющей подсыпки

Для создания уплотняющей подсыпки используется мелкофракционный щебень и песок. Уплотнение грунта необходимо для того, чтобы уменьшить деформационные и выталкивающие нагрузки, которые почва оказывает на фундамент.

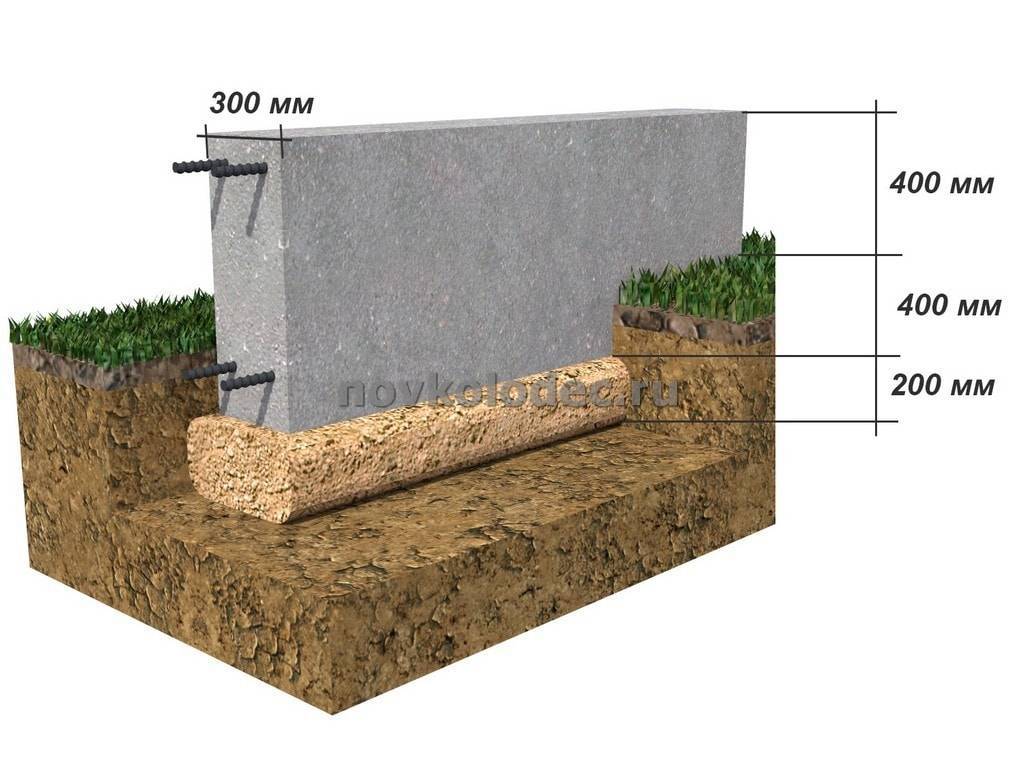

Рис. 1.2: Схема уплотняющей подушки

Совет эксперта! Толщина уплотняющего слоя, в большинстве случаев, составляет 20 см: одна половина из которых — щебень, вторая- песок.

Чтобы рассчитать количество песка и щебня нам необходимо узнать объем каждого слоя и перемножить его на вес 1 м3 материала.

Рассчитываем объем слоев подсыпки (они будут одинаковыми, так как толщина слоев идентична): 56 (длина, аналогичная периметру основания)*0,4 (ш)*0,1 (т) = 2,24 м3.

Вес 1 м3 щебня и песка — данные, которые можно узнать в любом строительном справочнике: 1 м3 песка весит 1440 кг, щебня — 1600 кг. Теперь рассчитываем массу нужных нам материалов:

• Масса песка: 2,24*1440 = 3225,6 кг;
• Масса щебня: 2,24*1600 = 3584 кг.

Армирование мелкозаглубленного монолитного фундамента для дома

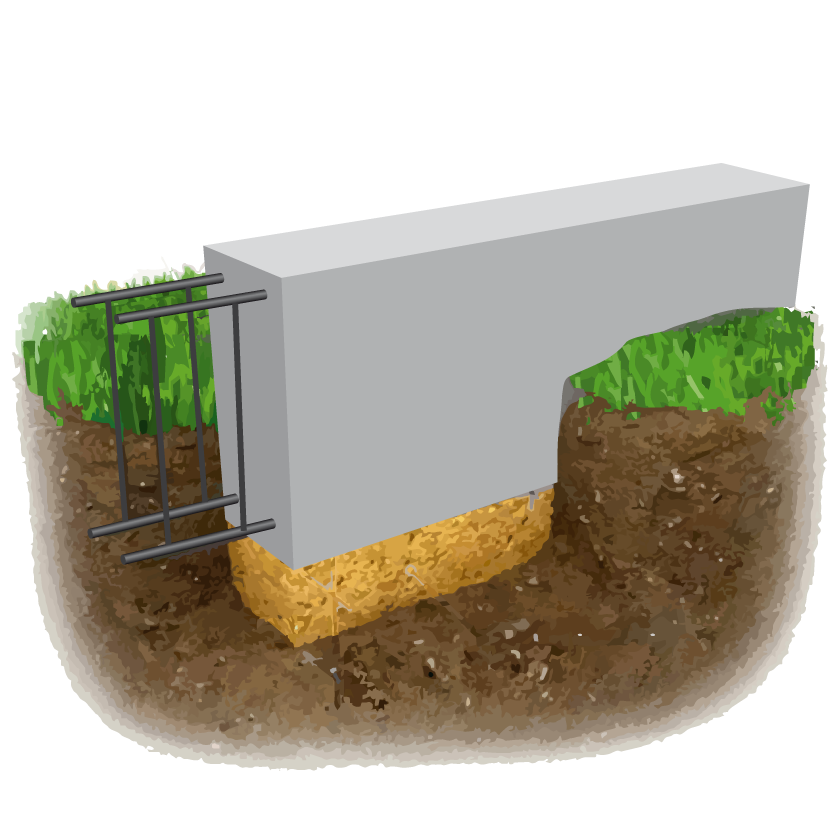

Арматурный каркас для армирования мелко заглубленного фундамента частного дома обычно состоит из верхней и нижней арматурных сеток и вертикальных связей между ними.

Арматурная сетка, как правило, выполняется из 2-3 продольных рабочих стержней диаметром 10-14 мм. Вертикальные связи между нижней и верхней сетками делают из рабочих стержней и размещают их с шагом 600 мм.

Схема армирования монолитной стены фундамента. а — арматурная сетка с двумя рабочими стержнями арматуры; б — то же, но с тремя стержнями 1 — продольные стержни рабочей арматуры класса A-III, диаметром 10-14 мм; 2 — вспомогательная арматура Вр-I, диаметром 4 мм.; 3 — стержни вертикальных связей между нижней и верхней сетками

Расстояние между соседними продольными стержнями рабочей арматуры в сетке не рекомендуется делать больше 400 мм. При необходимости увеличивают количество рабочих стержней.

В сетки монолитной ленты с увеличенной шириной подошвы устанавливают поперек сетки с шагом 600 мм дополнительные стержни рабочей арматуры.

Защитный слой бетона между грунтом и арматурой в фундаментах должен быть не менее 50-70 мм.

Сопряжение арматурного каркаса в углах и примыканиях ленточного монолитного фундамента

Продольную и поперечную арматуру скрепляют вязальной проволокой. Сварка допускается только для арматуры, в маркировке которой есть буква «С».

Песчаная подушка для мелко заглубленного фундамента

Под лентой фундамента всегда устраивают подушку из не пучинистого песчаного грунта.

На не пучинистых и слабо пучинистых грунтах песчаная подушка служит в качестве выравнивающего слоя. Дно траншеи выравнивают слоем любого не пучинистого грунта, который тщательно трамбуют. Толщину слоя не рекомендуется делать более 20 см. Более толстый слой трудно трамбовать.

Толщина подушки для каменного дома обычно получается в пределах 0,3 — 0,8 м. Для дома с деревянными стенами толшина подушки — 0,2 — 0,5 м. на мелко заглубленном фундаменте, и 0,5 — 0,8 м. в варианте с не заглубленным фундаментом.

Для устройства противопучинистой подушки лучше всего использовать смесь песка (40%) и щебня (60%). Такая смесь обеспечит высокую несущую способность подушки. Менее выносливы подушки из песка крупного или средней крупности.

Материал подушки насыпают слоями толщиной не более 20 см и каждый слой тщательно трамбуют площадочными вибраторами или вручную.

Подушка может быть как врезной, заглубленной в естественный грунт (как на рисунках выше), так и устраиваемой на поверхности грунта:

Ленточный не заглубленный фундамент на песчаной подсыпке, устраиваемой на поверхности грунта 4 — арматурный каркас; 5 — бетонная отмостка; 7 — гидроизоляция; 9 — поверхность грунта на участке; 10 — песчаная подсыпка; 11 — задернение откоса;

Ленточный не заглубленный фундамент на песчаной подсыпке устраивают, если на участке высокий уровень грунтовых вод, грунты слабые, в том числе заторфованные, заиленные. В зависимости от размеров фундамента подсыпку делают по всей площади здания или только под лентой фундамента.

Подсыпка не только снижает пучинистость и увеличивает несущую способность основания фундамента, но и поднимает общий уровень придомовой территории. Это, как правило, необходимо для участка на таких грунтах.

Читайте: «Вертикальная планировка участка при строительстве частного дома»

Между песчаной подушкой (подсыпкой) и грунтом рекомендуется укладывать разделительный слой геотекстиля, который предотвращает заиливание песка в подушке частицами грунта. Такое разделение особенно необходимо при высоком уровне грунтовых вод и наличии верховодки на участке.

Как провести усиление фундамента частного дома своими руками

Проводить укрепление конструкции фундамента частного дома своими руками приходится при разных ситуациях. Чаще, когда конструкция вырабатывает свой ресурс. Существует множество способов, как провести усиление. Но когда дело доходит до процессов своими руками, то чаще используют две или три простые технологии.

Самый простой способ – расширить конструкцию и заключить ее в обойму из кирпича или сложенного камня, можно залить ленту из бетона. При этом кладку делают с двух сторон фундамента, стягивая их между собой болтовыми крепежами, которые протягивают сквозь основное тело фундаментной основы. Такое усиление очень надежно, он увеличивает срок эксплуатации почти в два раза. При этом есть всегда возможность провести ремонт обоймы, если какой-то участок под действием различных нагрузок вышел из строя.

Второй вариант – это инъекционный способ. Это когда основу дома привязывают к столбам, которые заливают рядом с ним. Практически получается так, что около ленточного фундамента сооружается столбчатый. При этом столбы возводятся с двух сторон от ленты и стягиваются между собой болтами.

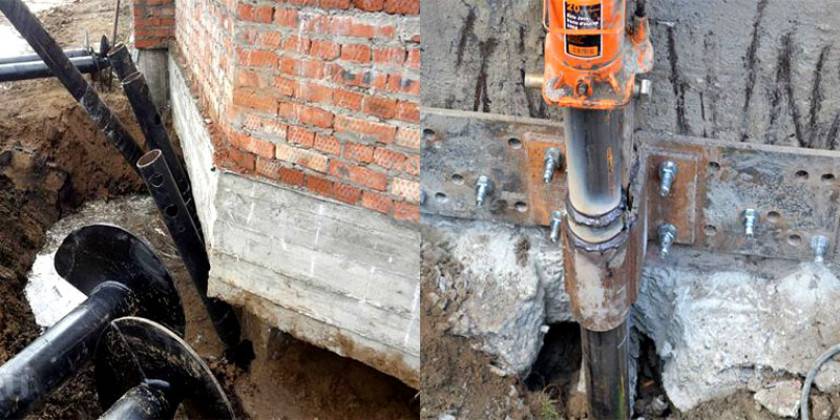

Точно также можно провести усиление и винтовыми сваями. Кроме этого можно, используя сваи или опорные столбы, перенести дом на новую конструкцию. Для чего между сооруженными опорами сквозь ленточный фундамент монтируются опорные поперечины прямо под стенами здания. В качестве поперечин можно использовать швеллер или двутавр.

Метод расчета

Ленточный фундамент можно рассчитать двумя способами: по несущей способности грунтов под подошвой и по их деформации. Более прост первый способ. Его и рассмотрим.

Мы точно знаем, что первым строится фундамент. Но проектируется он в последнюю очередь. Его задача передать нагрузку от дома. А ее мы будем знать лишь после того, как определимся с типом всех строительных материалов и их объемов. Так что до начала расчета фундамента необходимо:

• начертить план всего здания со всеми простенками;
• решить, нужен или нет подвал, и какой он должен быть глубины, если нужен;
• знать высоту цоколя и материал, из которого он будет сделан;
• определиться с типом и толщиной используемых материалов для утепления, ветрозащиты, гидроизоляции, отделки как внутри, так и снаружи.

По всем используемым во время стройки материалам нужно найти их удельный вес. Желательно составить таблицу: работать будет проще. Только после этого можно приступать к расчету.

Для расчета ленточного фундамента вам понадобится проект с подробным указанием используемых материалов и их толщины

Ленточный фундамент чаще всего делают монолитным или сборным бетонным. Намного реже сегодня делают кирпичные или бутобетонные ленты: они менее надежны, но при этом для их строительства требуется большее количество материала, хотя стоимость его может быть меньше.

Условно расчет ленточного фундамента можно разбить на несколько этапов:

• Определение нагрузки на фундамент.
• Выбор параметров ленты.
• Корректировка в зависимости от условий.

Теперь обо всех этапах подробнее.

Утепление пола и температурный режим

Основная сложность при устройстве фундаментов мелкого заложения заключается в поиске баланса между утеплением пола и температурным режимом в зимний период

Это критически важно для холодных регионов при наличии подвала

При устройстве фундамента мелкого заложения необходимо исключить промерзание грунта не только под фундаментом, но и под полом.

Очень часто встречается мнение, что при утеплении отмостки и вертикальных граней подземной части здания утепление пола можно не выполнять, или выполнять небольшой толщиной. Якобы грунтовый массив, под зданием впитав в себя тепло, сам выполняет функцию утеплителя. Но представим себе ситуацию, когда по некоторым причинам построенный дом не вводится в эксплуатацию в первый же зимний сезон. При отсутствии полноценного утепления под полом и при выключенном отоплении может произойти промерзание, так как единственный источник тепла будет находиться глубоко под землей. Утепленные стены, перекрытия и крыша в виду не герметичности здания едва ли могут гарантировать плюсовую температуру в помещении при сильном морозе на улице. Посещая зимой, дачный домик с выключенным отоплением Вы же не ожидаете внутри плюсовую температуру, не так ли?

Таким образом, главной опасностью для здания с фундаментом мелкого заложения является промерзание сквозь наружные стены строения. Во избежание пучения грунта под полом необходимо либо обеспечить зимой в помещениях плюсовую температуру, либо обеспечить утепление пола тем же термическим сопротивлением, которое требуется для стен в регионе строительства. Причём второй вариант, пожалуй, предпочтительнее – снизятся энергозатраты на прогревание грунтового массива под зданием, в зимний период при отсутствии отопления температура грунта под зданием будет равномерной. При «частичном» утеплении пола с поддержанием плюсовой температуры возможно промерзание в углах здания, как в наиболее уязвимой зоне.

Типы оснований

Все виды платформ могут быть устроены на небольшом расстоянии от поверхности грунта. К ним относят:

Существует и отдельный вид фундамента – свайный, но его устанавливают ниже 3-х м, и он по праву считается вариантом глубокого заложения.

1. Плита. Самая надежная конструкция из всех представленных типов. Представляет собой армированную по всей площади железобетонную плиту. Такой платформе не угрожают климатические и геодезические условия местности. Кроме того, здание на таком основании практически не дает усадки. К недостаткам можно отнести высокую стоимость фундамента – до 50% от всего строительства. В цену входит необходимое участие специализированной техники и количество арматуры.

2. Лента. Популярный вариант в различных возведениях. Представлен двумя конструкциями:

• сборный монолит с выпуском арматуры;
• блочный фундамент с армирующими поясами – верхним и нижним.

Требует нескольких этапов подготовки перед заливкой, а именно:

• выкапывание канавы с точными параметрами под несущие стены;
• устройство щебневой и песчаной подушки, служащими как дренаж;
• армирование.

Чтобы получить мелкого заложения морозоустойчивый фундамент по типу ленты, его придется утеплять стиролами по внутренним стенам. Не обойдется без дополнительной прокладки и цокольный этаж.

3. Столбчатые основания. Рекомендованы для небольших одноэтажных, преимущественно деревянных построек. Представляют собой ямы с железобетонными кольцами, залитые раствором по всем углам будущего строения и его несущих узлов с шагом не более 2-х м. Могут выполняться из кирпича, или асбестобетона фабричным формованием с выпуском арматуры. После установки, столбы обрезаются под уровень, после чего на них устанавливается ростверк.

Непопулярны столбчатые фундаменты мелкого заложения в силу своих недостатков:

• слишком зависят от поведения почвы – уровень после усадки может измениться;
• низ жилого дома становится доступным всем ветрам;
• ограничение в материалах строительства – подбирается облегченный вариант;
• о цокольном этаже или подвале, как полезной площади придется забыть.

Как следует, оценив собственные финансовые и физические возможности, можно выбрать подходящую для собственного строительства платформу либо дать такую задачу специалистам по основаниям в конкретном регионе.

Выбор глубины и устройство песчано-гравийной подушки для фундамента

Проектирование домов под ключ, заранее предусматривает тип основания. Перед устройством конкретного варианта анализируют три параметра:

1. Конструкция готового дома – площадь и материал изготовления. Определение нужно для нахождения максимальной нагрузки на поверхность платформы – кг/м2.
2. Климатические условия местности. При сильных минусовых температурах, есть повод задуматься о надежном углублении во избежание порчи бетона.
3. Состав грунта и уровень влаги. Капризные земли могут стать причиной усадки и дефектов готовой конструкции.

К примеру – в проекте деревянный или шлакоблочный дом площадью 157 м2. Местность обладает глинистым грунтом среднего движения. Средняя температура зимой держится в районе -15-20⁰. Воды залегают ниже 2-х м. Таким образом, наилучшим основанием будет ленточный армированный вариант до 1 м ниже цокольного этажа + дренаж.

Разные фундаменты могут быть мелкого и глубокого заложения, но ни один из них не обходится без устройства так называемой подушки из песка и/или гравия. Она служит защитой от вредных сточных жидкостей расположенных вблизи промышленных предприятий, способных взаимодействовать с основанием и творить разрушающие процессы относительно химического состава бетона. Каждый слой, ограждающий платформу от влаги, тщательно утрамбовывается, проливается водой и рассчитывается на высоту не менее 15 см. После чего фундамент армируется и заливается. Дренаж обязательно содержит крупнозернистый песок, щебень или керамзит. Можно использовать все три компонента общей высотой до 30 см.

Правильный выбор и устройство платформы для частного или иного вида строительства – залог долговечного и комфортного проживания.

https://youtube.com/watch?v=f24xi1OX0gA

Позиционирование монолитной структуры

Такое основное устройство часто используется при построении маломощных объектов.

В этом дизайне все элементы объединены с одной жесткой рамой.

Это равномерно передает груз на землю. Происходит перераспределение влияния сил деформации на всю поверхность носителя.

Следовательно, их отрицательный эффект уменьшается.

Монолитная база используется на всех типах почв. Ограничения на использование доступны только для поверхностей с наклонной поверхностью.

Кроме того, нет необходимости оснащать базу во время строительства.

Его фундамент выполняет фундаментальное строительство фундамента.

Конструкция монолитной конструкции связана со значительными затратами, но заменяет повышенную надежность такой конструкции.

Материалы и технология монтажа фундамента

Технология монтажа МЗЛФ зависит от вида стройматериала, из которого будут впоследствии возведены стены здания, сооружения.

Для дома из керамзитоблоков

Средняя плотность блока из керамзита составляет 300-900 кг/куб. м. Это позволяет использовать для одноэтажного здания из керамзитоблока мелкозаглубленное монолитное ленточное основание.Из-за высокой пористости керамзита фундамент нуждается в хорошей гидроизоляции. Все стены ленты внутри и снаружи по периметру покрывают гидрофобными веществами: минеральной или битумной мастикой, рубероидом или плёнкой.

Горизонтальный гидроизолирующий слой накладывается на песчаную подушку перед процессом заливки бетонной ленты.

Из кирпича

Дома из кирпича имеют свои особенности. Кирпич отлично сопротивляется вертикальным нагрузкам, однако на изгиб и растяжение он слаб. В случае неравномерной усадки фундамента или частичного выпучивания грунта стены пойдут в разлом.

Поэтому мелкозаглубленное ленточное основание выбирают для небольших строений и лишь на плотных грунтах, не склонных к пучению. В остальных ситуациях лучше устраивать цельную бетонную плиту, которая равномерно распределит нагрузку и предотвратит смещение грунта.

Для каркасного

Мелкозаглубленную цельную бетонную армированную ленту в качестве основания можно использовать под каркасные дома с небольшим весом на песчаном, супесчаном и каменистом грунте.

Если участок слишком насыщен влагой, возможность использования такого варианта фундамента рассчитывают специалисты.

Из бревен

Для дома из бревна армированный фундамент в виде ленты мелкого заложения возводят только на грунте из песка, камня или гравия.

Согласно строительным нормативам, глубина закладки фундамента для регионов средней полосы на непучинистом грунте составит не менее 0,6-0,8 м, на пучинистых — до полутора метров. Поэтому МЗЛФ выбирать для тяжёлых бревенчатых домов опасно.

Для газобетонного

Газобетон отличается высокой теплосберегающей способностью при низком весе. Стены из этого стройматериала могут быть в два раза тоньше, чем кирпичные при одинаковом теплосберегающим эффекте.

Поэтому для одноэтажного строения, который возводится на нормальных непучинистых и слабопучинистых грунтах, есть смысл сделать основание из МЗЛФ, чтобы сэкономить на фундаменте.

Ширина основания должна быть не меньше 0,3 м. Когда грунт пучинистый, под фундаментом его меняют на крупнофракционный песок и хорошо утрамбовывают.

Что еще нужно знать о ленточном фундаменте для дома из газобетона читайте тут.
