Самодельная лодка: стоит ли браться и за какую, из чего, варианты изготовления, схемы, теория

Проекты самодельных лодок на других ресурсах

Самодельная лодка-плоскодонка с весламиСамодельная гребная лодка из виндсерфаСамодельная маленькая лодкаСамодельная складная лодка с веслами СпрутСамодельная лодка из пенопластаСамодельная лодка из камерСамодельная лодка с веслами из цельного дерева (ЧАСТЬ-1)Самодельная лодка с веслами из цельного дерева (ЧАСТЬ-2)Самодельная лодка тримаранСамодельная алюминиевая лодка с веслами для рыбалкиСамодельная лодка “АКВАРИУМ” с весламиСамодельная лодка из раскладушкиСамодельные лодки с моторомСамодельные лодки с парусомСамодельные велолодкиСамодельные катераСамодельная лодка вариан 1Самодельная лодка вариант 2Байдарка-челнок (лодка из простых материалов)Лодка на колесахЛодка на крыльяхПлотик из камерРазборная лодка с мягкой обшивкой.Изготовление надувных лодок.Советы по лодкам и моторамУстановка транца на резиновую лодкуСамодельная лодка из фанерыПроекты катеров и лодокЛодка из фанеры стоимостью 5000 рублейСкладная лодка Сигма

Как сделать лодку из досок своими руками

Это увеличивает увлажненную зону и уменьшает скорость лодки, но в то же время способствует скольжению и уменьшает наклон лодки для «дельфина» «Козленев» (ритмическое отскок). Часто во время строительства лодки вогнутость является особенной.

Однако вогнутость может быть получена, например, при ненадлежащей перевозке лодки на прицепе или при недостаточном хранении, если нет опоры непосредственно под диаметром.

«Качающийся стул» — это явление прямо противоположно «чванству».

Нижняя часть лодки имеет выпуклость в продольном осевом направлении от носа до кормы у бокового вида. По пути выпуклость дна может быть следствием «козла», «дельфинизации».

Вогнутость и выпуклость представляет собой многогранную площадь и что особенно важно в области от центра к задней части (называемой критической зоны в нижней части) отрицательное влияние на скорость лодки, часто приводит к снижению скорости к высокой производительности лодки, нескольких километров в час

Установки с одним или несколькими двигателями

На устройствах с одним двигателем устройства с правосторонним управлением почти всегда установлены.

Это просто дар традиции, но тем не менее он сохраняется с практикой изготовителей прогулочных судов. В этом случае панель управления расположена с правой стороны лодки, чтобы компенсировать рулон, вызванный правильным вращением винта.

Это управляет цилиндром рулевого управления в обоих направлениях, когда PLA или другая двигательная система одинаково управляют гидравлической системой с обрезкой. Большинство изготовителей кораблей предпочитают вращать винт «снаружи» винта в противоположном направлении от центра с обеих сторон, другими словами, вращение правого правобортного НОА и ПЛК левобортного против часовой стрелки; в то время как предполагается, что маршрутизация, в общем, хотя и не очень, а улучшение.

Кроме того, это обеспечивает более сбалансированное управление в силовой работе только одного из двух двигателей.

Многие пожилые люди, оснащенные двумя подвесными двигателями с лодками, используют пропеллеры, которые вращаются в одном направлении. В недостатке такой системы включает увеличение крутящего момента рулевого колеса при больших углах, как вверх, так и вниз (на лодках без усиленных рулевого управления), а также (например) небольшого корм сноса в нужное время, когда сила два винтов лодки в очень грубой воде » делает «корпус на поверхности и буквально летает, как воздушные камеры».

Покупка лодки – дело достаточно затратное. Именно поэтому многие задаются вопросом о том, как сделать самостоятельно свое маленькое и надежное судно. Процесс создания лодки не такой уж сложный, как может показаться на первый взгляд. Тем не менее он достаточно кропотлив и требует большого внимания к деталям.

Первым и самым важным этапом является определение, из чего будет сделано судно. Вариантов не так много, давайте их рассмотрим:

• Ткань на основе резины. Конечный итог – надувная лодка.
• Пластик.
• Сталь.
• Дерево.
• Фанера.

Каждый из вариантов имеет свои достоинства и недостатки, которые сразу бросаются в глаза. Но сейчас речь пойдет о лодке, сделанной из дерева.

Определившись с материалом можно переходить к следующим стадиям планирования и подготовки.

Вырезание деталей

После того, как клей высохнет и будут убраны все заусенцы и подтёки на месте склеивания, можно переносить размеры днища и бортов с помощью картонных шаблонов. При этом несложном процессе следует следить за тем, чтобы не было никаких припусков даже в пару миллиметров. Особенно по разным сторонам.

Затем в ход идёт электролобзик с заправленной в него пилкой с маленькими зубцами. Большие могут расхламатить кромку реза. Но и после маленькой лучше аккуратно пройти некрупной наждачной бумагой. Резать нужно внимательно, не торопясь. Одно неверное движение, малейшее отхождение от прочерченной линии – и в лучшем случае придётся возвращаться на несколько сантиметров назад, в худшем начинать эту деталь с самого начала. То есть с вычерчивания новой.

Чертить и вырезать шпангоуты можно сразу в натуральную величину. А вот с транцем придётся поразмыслить. Если задумана моторная лодка, то его нужно делать усиленным. Есть два варианта. Один – это вырезать несколько идентичных деталей из фанеры и склеить их между собой. Или сделать транец из цельной доски толщиной не менее 25 мм.

Лодка из фанеры

Фанерное плавучее средство имеет свои преимущества, к которым относятся:

• небольшой вес, так как облегченный вариант такой лодки имеет массу, составляющую всего 10-15 кг, а такое судно довольно легко переносить даже вдвоем;
• максимальная вместительность — 5 человек, но все зависит от выбранного проекта;
• долговечность мини-корабля, но только в случае соблюдения технологии;
• доступная цена всех требующихся материалов.

Если у мастера есть желание, а поводов отказываться от задуманного не найти, то нужно лишь выделить для создания лодки свободное время.

Материалы, инструменты

Мебельная фанера (ФК) для строительства этого судна не подходит, поэтому необходимо приобрести одну из следующих марок: БК (пропитка — бакелитовый лак), БС (бакелитовый клей) или, если нет возможности купить БК и БС, ФСФ (смоляной формальдегидный клей)

Обращать пристальное внимание необходимо на качество материала: в торцах недопустимы щели, а на поверхности сучки или иные дефекты. Толстая фанера не годится, так как лист должен уметь гнуться, поэтому максимальная (или оптимальная) толщина — 6-9 мм

Другие нужные материалы и инструменты:

• брус — качественный, сухой;
• рейки из лиственницы — для киля и стрингеров (продольных ребер жесткости);
• стеклоткань в рулонах;
• водостойкая краска;
• грунтовка и шпаклевка (тоже водостойкие);
• эпоксидный клей;
• яхтный лак;
• карандаш;
• медная проволока (скрепки);
• зубило;
• кусачки;
• молоток;
• плоскогубцы;
• рубанок;
• рулетка;
• саморезы;
• струбцины;
• шлифовальная машина;
• шпатель;
• электролобзик, пилки (для фигурного реза).

Чертеж фанерной конструкции

Проще и легче подобрать готовый образец, который без проблем можно найти в интернете. Но до «охоты» за ним нужно обдумать несколько деталей. К ним относится:

1. Внешний вид лодки, ее форма.
2. Вместимость будущего судна и его размеры.
3. Уровень сложности конструкции. Дебютантам «кораблестроительства» лучше смотреть в сторону простых моделей.

После того как понравившийся чертеж найден, мастер имеет права слегка его подкорректировать: например, изменить размеры или форму некоторых элементов.

Самый простой из чертежей — тот, в котором все детали помещаются на 1 фанерном листе.

1. Сначала на нем отмечают осевую (продольную) линию, затем те, что расположены между буквами А, Б, и В. Половину дна переносят на бумагу, вырезают, потом прикладывают выкройку ко второй половине листа, обводят карандашом, чтобы днище было симметричным.
2. Проводят линию, отделяющую от него транец. Днище выпиливают лобзиком в первую очередь, задний борт – следом за ним.
3. Аналогичным образом чертят, а потом вырезают боковые борта: размечают один элемент, накладывают его на вторую заготовку, затем сразу обе, зажав в струбцинах, вырезают. Места спилов у всех заготовок обрабатывают наждачной бумагой.
4. Вырезают рейки для киля и ребер жесткости (стрингеров), затем их шлифуют.

Если не устраивают небольшие размеры плавсредства, то два листа фанеры перед операцией по раскрою склеивают «на ус», обработав места соединения сначала рубанком, а затем шлифовальной машиной. На получившийся шов ставят груз.

Сборка элементов лодки

По шагам процесс соединения деталей выглядит так:

1. В нижней части и по бокам транца сверлят отверстия, диаметр их — 1, 5 мм, шаг — 150 мм. Точно так же поступают с днищем со стороны кормы. Обе детали соединяют проволокой, скрутки делают снаружи.
2. Дно укладывают на 3 табурета, на крайние стулья для обеспечения нужного прогиба подкладывают доски либо книги. Зовут помощника. Вдвоем по краям борта и боковым сторонам днища делают отверстия с аналогичным диаметром и шагом.

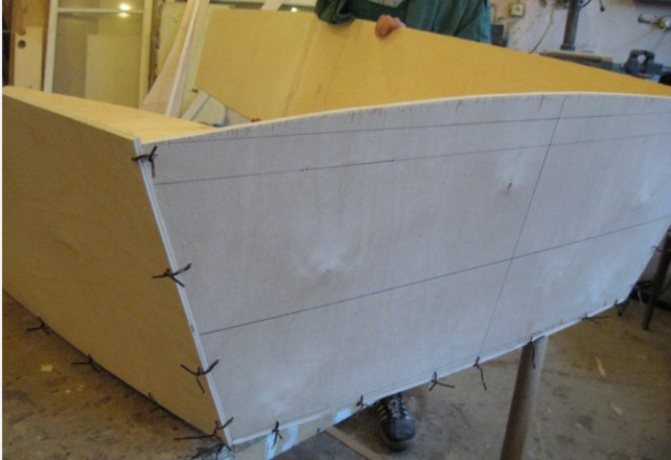

3. Боковые элементы крепят проволокой к дну и транцу. После проверки геометрии лодки скобы обсаживают зубилом на внутренних стыках. Между бортами вставляют временные распорки в местах, где будут устанавливаться перегородки (шпангоуты) и сиденья-банки. Их временно крепят саморезами.
4. Все стыки трижды проклеивают стекловолокном с помощью эпоксидного клея. Ширина первой полосы — 25 мм, второй — 40, третьей — 50 мм. Все скрутки проволоки с внешней стороны перед проклейкой снаружи откусывают, а места стыков скругляют.
5. Удаляют временные распорки, устанавливают шпангоуты и банки. Отверстия от саморезов «маскируют» деревянными нагелями, посаженными на эпоксидный клей.
6. Рейки, предназначенные для киля и стрингеров, крепят клеем и саморезами, затем помещают под пресс.

Корректные габариты и чертеж

О них отдельный разговор, потому что от размеров зависит вес, вместимость, грузоподъемность и устойчивость небольшого судна на воде. Если писать о рекомендациях, то они таковы:

Высота бортов. Оптимальное значение 500 мм, однако никто не запрещает небольшое изменение в большую либо меньшую сторону.
Длина. Этот параметр зависит от того, сколько человек одновременно будут находиться в лодке. Если плавсредство рассчитано на одного, то хватит длины 1800-2500 мм. Для дуэта «мореходов» нужны 3000 мм, для 3-5 человек достаточно 3500-4000 мм. Вместятся в последнюю конструкцию и шестеро, но в этом случае вопрос уже в другом — в комфорте такой большой компании.
Ширина. Здесь рекомендованное значение — 1000-1500 мм, однако надо учесть, что максимальная цифра значительно уменьшит маневренность, зато сделает судно более устойчивым

Принимать во внимание нужно вес людей, потенциальный груз, который будет перевозиться на лодке, длину плавсредства.

Ориентируясь на рекомендованные (или выбранные строителем) размеры, необходимо сделать чертеж. Если мастер не силен в составлении подобных схем, лучше остановиться на готовых, проверенных эскизах, которые нетрудно разыскать в интернете: достаточно ввести в поисковую систему всего два слова — «лодка чертеж», а затем переключиться на «Картинки».

Сборка конструкции

Когда материалы и чертежи есть, то нужно начинать работу. Первым этапом станет вырезание деталей из фанеры. Для этого лучше всего использовать электролобзик

Важно точно резать по размерам, иначе конструкция не сойдется

Потом шпангоуты склеивают с задним бортом, эти детали будут весьма тяжелыми. Если для плавсредства нужен мотор, то задний борт укрепляют.

Следующим этапом станет скрепление транца с бортами и дном. Обшивочные части крепить нужно с помощью клея.

После сборки конструкции нужно приготовить аэросил и эпоксидную смолу. Эти вещества смешиваются 1 к 1. Полученное вещество используют для герметизации швов. Также для этой цели, внутри лодки, швы заклеивают полосами из стеклоткани.

Важно: при такой работе используются весьма токсичные вещества, поэтому работать нужно на улице, или в проветриваемом помещении, и с использованием специальных средств защиты. Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы

После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором

Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором

Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором.

После этого следует процесс покраски конструкции, это поможет дополнительно защитить судно от влияния воды и придаст хороший внешний вид.

Покраска состоит из:

• Обезжиривания всех деталей судна;
• Обработки деревянных элементов пропиткой;
• Шпатлевки поверхностей. Это позволит замаскировать все дефекты;
• Грунтовки. Для этого можно использовать кипяченую олифу;
• Нанесения лакокрасочных материалов. Для этого можно покупать любую краску, но увеличить срок службы лодки помогут специальные водостойкие материалы для фанеры;

Поплавки из «бревен»

Даже пластиковые лодки под мотор изготавливаются из поплавков. Для этого готовые бревна нужно крепко соединить между собой. При этом в одном поплавке может быть до восьми конструкций. Это самое оптимальное число бревен. Конечно, данный показатель зависит от размеров и глубины будущего судна. Главное — правильно все рассчитать. В готовой лодке человек должен чувствовать себя комфортно.

Скрепление бревен в данном случае осуществляется при помощи тонкой, но при этом достаточно прочной проволоки, полиэтиленовой пленки и водостойкого скотча. При желании можно использовать клей, который не боится влаги.

Ремонт

Ремонтировать катер из стеклопластика или лодку требуется при возникновении типовых повреждений:

• дефекты декоративного слоя;
• трещины в корпусе;
• пробоины и полупробоины;
• расхождение углов;
• раковины.

Основные материалы для ремонта: стеклоткань, эпоксидные смолы. Начиная ремонт, рекомендуется расположить поврежденное место ближе к горизонтальному уровню. Поверхность должна быть чистой, сухой, обезжиренной. Может потребоваться фен, технический или бытовой. Перед началом заделки дефектов стеклоткань необходимо обезжирить, прополоскав в растворителе, и хорошо высушить.

При аварийном ремонте не стоит сушить ее над костром, так как образуется копоть. Перед укладкой на повреждение стеклоткань пропитывается в разведенном компаунде (полиэфирной или эпоксидной смоле), после чего отжимается протягиванием между двумя палками. Место ремонта нужно зачистить крупной шкуркой до стеклотканевого слоя, сделав его слегка махровым.

Устранение повреждений

Мелкие повреждения в виде царапин заделываются эпоксидной смолой без наполнителя или грунтом. Царапину сквозного типа убирают методом шпаклевания компаундом с наполнителем, после чего обработанное место остается зашлифовать и закрасить.

Мелкие трещины достаточно замазать эпоксидной смолой. Если треснул корпус, то с обеих сторон повреждения снимается декоративный слой до стеклоткани. После высушивания ее заполняют эпоксидной смолой. Для этого нажимают с каждой из сторон трещины, давая ей раскрыться, и промазывают. После этого края совмещают, фиксируют. Сверху, с обеих сторон, накладывают пропитанную компаундом полосу стеклоткани. После застывания место ремонта шлифуют, покрывают слоем смолы, снова шлифуют и красят.

Полупробоина характеризуется проломом с оставшимся куском пластика. Если пролом небольшой, то нужно вправить торчащий кусок. Для этого необходимо обработать компаундом все поверхности. При помощи упора и киянки кусок ставится на место, при этом с одной стороны образуется выпуклость, а с другой – вмятина. На выпуклое место укладывается стеклоткань с пропиткой, фиксируется грузом. После полимеризации полупробоина шпаклюется смолой с наполнителем. Дальнейшие действия, шлифовка – укладка пропитанного листа, повторяются дважды. Затем осуществляется шлифовка и покраска.

Пробоина заделывается с помощью пенопластового пуансона, желательно по внешним обводам. Из толстой стеклоткани делаются несколько заплат с допусками от 3 до 5 мм, так, чтобы толщина пакета соответствовала толщине корпуса. После установки пуансона вклеиваются заплаты. Алгоритм дальнейших действий тот же, что и в предыдущих случаях.

Расхождение углов устраняется аналогично заделке трещин, но берется стеклоткань в виде ленты. Раковина является самым неприятным видом повреждения. Иногда это дефект производства. Она может образоваться между слоями из-за попадания воды, которая распирает слои в зимнее время. Для ремонта понадобится вскрыть раковину, просверлив отверстие до попадания в полость.

Затем делается широкий разрез (до 5 мм) в месте ее наибольшего размера. Вскрытая полость просушивается феном, заполняется компаундом при помощи шприца. Обработанная раковина зажимается в пресс. Затем совершается привычный алгоритм шпаклевки, шлифовки и покраски.

Стеклопластик является прекрасным материалом для изготовления лодок и катеров, доступным в применении. Изготовленные своими руками стеклопластиковые лодки получаются долговечными и прочными, легкими в ремонте. Следует учитывать, что компоненты используемых в работе материалов не безопасны для здоровья. Необходимо работать в резиновых перчатках, защитных масках, очках, в хорошо проветриваемом месте.

Плоскодонка, как говорится в «Толковом словаре живого великорусского языка» В. Даля, это судно, сидящее, по прочим размерам своим, мелко, и потому неостойчивое, опрокидчивое. Ну, подробнее об эксплуатационных свойствах конкретно плоскодонки мы поговорим чуть позже, а пока вернемся к нашей плоскодонке, являющейся одной из самых простых и по своей форме, и по технологии изготовления лодок. Плоскодонка относится к судам индивидуального пользования (любительским). Плоское дно лодки позволяет эксплуатировать ее на мелководье (верховья рек, малые речки, озера), где отсутствует заметное волнение…

Наверное, некоторых любителей может заинтересовать мой опыт постройки картоп-мотолодки для автомобилистов из наиболее доступного в наших магазинах материала – пенополистирола. Согласитесь, идея новая: если гребные суденышки из пенопласта известны, то мотолодок из этого материала до сих пор, вроде бы, еще не делали…

Устранение повреждений в надувной лодке из ПВХ

Если у вас уже есть надувная лодка и вы активно ей пользуетесь, то наверняка часто случаются моменты течи из-за прокола или пореза материала средства передвижения. Производить реставрацию лодки из ПВХ совершенно не сложно, это легко сделать в спартанских условиях и даже на воде.

Конечно, чтобы получить более качественный результат, нужно располагать временем и ремонтировать лучше в мастерской. При устранении течи клей сохнет, в идеале, 3 дня, хотя нет ничего страшного, если лодкой вы воспользуетесь через сутки.

Если прокол случился во время рыбалки или охоты, пользуются только входящим в набор с лодкой комплектом устранения дефектов.

Технология изготовления лодок из стеклопластика

В статье приведено детальное описание процесса изготовления пластиковой лодки с указанием этапов работы и используемых материалов.

При изготовлении корпуса лодки, армирующий наполнитель пропитывается полимерным составом методом контактного формования. Этот подход широко используют для изготовления габаритных изделий любого рельефа, на основе полимерных композиционных материалов. Особенно популярен этот метод благодаря бюджетности и простоте технологического процесса. При условии точного соблюдения технологических этапов и аккуратности выполняемых работ изготовить лодку из стеклопластика под силу даже не слишком опытному мастеру.

Говоря о сырьевых материалах, стоит отметить, что в качестве армирующего наполнителя для лодочного каркаса используют:

• ровинговые стеклоткани марок ТР-07, ТР-03, ТР-056, которые нужны в качестве основы корпуса и быстрого утолщения стенок;
• конструкционные стеклоткани марок Т-11 и Т-13. Их используют для локального усиления отдельных участков.

Полиэфирная смола ТМ Ashland незаменима для склеивания армирующего материала. Гелькоут этой же торговой марки применяется для создания декоративно-защитной поверхности корпуса лодки. Для усиления каркаса используется влагостойкая фанера. Если опустить работу по созданию чертежа и матрицы, а остановиться непосредственно на производственном процессе, то условно можно выделить несколько основополагающих этапов изготовления лодок из стеклопластика.

Подготовка матрицы. На этом этапе форма очищается от загрязнений и обезжиривается. После чего на ее поверхность наносится антиадгезионный состав. Этот слой не позволит смоле приклеиться к поверхности формы, то есть условно будет служить разделителем.

Раскрой стеклоткани. Для раскроя стеклоткани, которая является армирующим наполнителем, можно использовать специальные шаблоны, что значительно упростит работу.

Нанесение гелькоута. Это декоративное покрытие позволит не только создать красивую поверхность будущего судна, но обеспечит долговременную защиту корпуса от царапин, потертостей и выгорания на солнце. Нанесение гелькоута является весьма ответственным делом, из-за огрехов на этом этапе может пострадать внешний вид изделия. Наносить состав можно мягкой лакировочной кистью, или используя специальный пульверизатор. Главное, чтобы гелькоут был нанесен равномерно, без потеков и пузырьков воздуха. Затем нужно дать гелю полностью высохнуть. К сухой поверхности не липнут пальцы.

Формовка корпуса. Раскроенные детали армирующего наполнителя укладываются на слой гелькоута. На стекловолокно валиком равномерно наносится связующая полимерная смола. Сверху поверхность устилается еще одним слоем стеклоткани. И так последовательно наносится то количество слоев, которое необходимо. При этом следует тщательно удалять пузырьки воздуха из-под стекловолокна и равномерно распределять связующий состав с помощью прикаточного валика. Это главное условие для создания прочного и надежного корпуса. Ведь в местах, где останутся непропитанные полости, образуются пустоты, которые ослабят всю конструкцию.

Создание силового каркаса. Для усиления корпуса судна вдоль формы прокладывается три деревянных бруска. На каждый из которых наносится два слоя стекловолокна. Затем через каждые 30см на них монтируют шпангоуты, также в два слоя обработанные стеклотканью.

Монтаж пола. На уложенные шпангоуты при помощи саморезов крепятся листы влагостойкой фанеры. Фанерный пол последовательно укрывают двумя слоями армирующей ткани, не забывая скреплять их полимерной смолой. Эта процедура позволяет создать герметичное двойное дно судна, что делает его практически непотопляемым даже при переворачивании. После этого следует оставить изделие до того момента, как связующая смола полностью застынет.

Сборка лодки. На заключительном этапе лодка извлекается из формы. Затем нужно обрезать припуски и тщательно зашлифовать поверхность лодки. После этого на корпус монтируется крыша и брус для защиты бортов.

Очевидно, что при наличии необходимых знаний и нехитрого инструмента можно довольно просто изготовить надежную и красивую лодку.

Лучшие модели

Лучшие топовые модели:

• Marine;
• Malutka;
• «Романтика»;
• Surface Drive;
• Smartliner 110;
• Finval 440;
• Stareсraft

Лодки Marine отличаются небольшой массой, легко транспортируются на крыше машины. Конструкция имеет килеванный корпус, обеспечивающий хорошее скольжение по воде. Лодка оснащена двигателем средней мощности, оптимальна для водных прогулок, ловли рыбы.

Модель марки Malutka неразборная, с жесткой конструкцией, соединения выполнены с помощью заклепок. Корпус прочный, модель быстро перемещается, долговечна, устойчива. Судно имеет пассажировместимость чел 3−4, грузоподъемность до 150 кг. Плавсредство легко перемещается в собранном виде.

Лодка «Романтика» оснащена продольными уголками с внешней поверхности дна для повышения устойчивости и сопротивления водным потокам при больших волнах. Судно в длину 2,6 м, с максимальной шириной 1,1 м, высотой транца 400 мм, водоизмещением 260 кг. Конструкция относится к алюминиевым лодкам под мотор с небольшой мощностью (5 л.с.), чаще управляется веслами. Легко транспортируется до водоема.

Модели серии Surface Drive фирмы Go-Devil (США) оснащаются усиленным транцем. В длину судно достигает 4,8 м, в ширину 1,2 м, вместимость составляет 500 кг. Усовершенствованная конструкция транца позволяет перемещаться по илистым водоемам. Усиленное днище изготовлено из сплава алюминия марки 5086. Поверхность пола обработана специальным материалом, препятствующим скольжению. Пассажировместимость судна — 5 человек.

Не последняя в рейтинге алюминиевых лодок для рыбалки — модель Smartliner 110, предназначенная для эксплуатации в реках и прибрежных водах морей в разных погодных условиях. Корпус судна изготовлен из усиленного алюминия. Конструкция палубы дополнена прочным пластиком. Модель компактная, вмещает 3 пассажиров, в длину достигает 3,5 м, в ширину — 1,3 м. Грузоподъемность судна составляет 350 кг, толщина бортов и днища — 1,5 мм, транца — 3 мм. Разрешенная мощность двигателя достигает 15 л.с. Конструкция прошла европейскую сертификацию (СЕ).

Модель Finval 440 входит в перечень легких лодок, подходит для крупных водоемов, оснащается двигателем на 20−50 л.с. Грузоподъемность лодки составляет 400 кг, толщина бортов — 2 мм, днища — 3 мм. Судно обладает средними габаритами, в длину достигает более 4 м, в ширину — 1,7 м. Элементы судна соединены сварочным методом. Конструкция оснащена двухуровневой палубой, рулевым управлением, топливным фильтром, блоком переключателей и разъемом для подключения приборов на 12 В.

Судно марки Stareсraft — прочное, устойчивое, с большой грузоподъемностью, предназначено для быстроходных рек. В создании конструкции использован сплав 5052Н34. Модель отличается долговечностью, универсальностью, устойчивостью на воде.

Модель UMS-600 Cruiser крупногабаритная, в длину судно достигает 6,5 м, в ширину — 2,3 м, высота бортов — 0,7 м. Грузоподъемность судна составляет 640 кг, пассажировместимость — 8 человек. Судно оснащается двигателем мощностью 170 л.с., максимальная скорость лодки — 90 км/ч. Корпус изготовлен из сплавов алюминия марки АМг5м. Модель оснащена леерным оборудованием, электрической панелью, топливным баком, рулевым управлением, кормовым трапом, ремкомплектом.

Лучшая алюминиевая лодка для рыбалки UMS — 450 DC AL вмещает до 4 пассажиров, имеет грузоподъемность 400 кг. Модель от американского производителя предназначена для разных видов рыбной ловли, оснащена специализированным оборудованием. Конструкция корпуса прочная, днище усиленное. Скорость судна достигает 80 км/ч.

Отлично подойдут для рыбалки российские алюминиевые лодки от производителей:

Также на рынке лодок из сплавов алюминия и магния представлены иностранные производители (Lund, LAKER, RusBoat ).

Делаем лодку

Чертежи и планировка

Прежде чем приступить к работе, определяемся, какое именно судно нам нужно. На сегодняшний день в сети можно найти самые разные чертежи самодельных лодок из фанеры, так что ни в постройке плоскодонки для рыбалки, ни в сборке туристической байдарки ничего невозможного нет.

Если же ни один из найденных чертежей нас не устраивает, можно заняться проектировкой самостоятельно.

Правда, в этом случае от вас потребуются определенные навыки для расчета грузоподъемности, а то лодка может получиться исключительно декоративной.

• Изучив доступные проекты самодельных лодок из фанеры, или изготовив собственный, переносим на бумагу контуры основных деталей.
• Используя бумажные шаблоны, на листах фанеры рисуем линии, по которым будет проводиться выпиливание шпангоутов и листов для обшивки.
• Если фабричная длина вас не устраивает (а так происходит в 99% случаев), то необходимо провести их сращивание. Для этого торцы фанеры стесываем под острым углом таким образом, чтобы длина получившегося скоса составляла 7-10 толщин самого листа.

• Приложив скошенные части друг к другу, промазываем их клеем и зажимаем струбцинами. Такая методика носит название соединения «на ус».
• Параллельно заготавливаем деревянные брусья, из которых будет делаться каркас нашей будущей лодки.

Сборка корпуса

Когда все готово, начинаем работу:

• Используя пилу по дереву или электролобзик, . Отступ от проектного размера не должен составлять больше 1 мм, иначе борта при сшивке «не сойдутся».
• Транцевые части (задний борт) и шпангоуты склеиваем для получения нужной толщины и прочности. Клееные детали будут несколько тяжеловаты, но это не страшно!
• Если планируется установка лодочного мотора, то транец стоит дополнительно проклеить стеклотканью и усилить доской из дерева твердых пород.

• Устанавливаем транец на предварительно сделанные козлы и начинаем крепить к нему днище и борта, сводя их на носу друг с другом.
• Детали обшивки крепим либо с помощью шовного материала (если используется не очень толстая фанера), либо исключительно на клей, стесывая край фанеры под углом.

После «черновой сборки» можно приступать к проклейке.

Клеевые работы

Инструкция по проклейке и герметизации нашего судна имеет следующий вид:

• Готовим смесь из эпоксидной смолы и аэросила (двуокись кремния). Компоненты смешиваем в промоции 1:1 с использованием насадки на дрель. Оптимальная консистенция смеси — как у густой сметаны.
• Углы между днищем, бортами и транцем усиливаем с помощью деревянных галтелей – небольших уголков, обеспечивающих жесткость соединения.
• Полосы из стеклоткани и стеклопластика наклеиваем на все швы изнутри, тщательно промазывая стыки эпоксидно-аэросильным составом.

• После высыхания клея устанавливаем шпангоуты на выбранные места.
• Для фиксации шпангоутов используем тот же клей. Если габариты судна достаточно велики, то с целью усиления конструкции шпангоуты следует дополнительно зафиксировать на дне и бортах полосами стеклоткани внахлест.

• Укладываем настил на днище, крепим уключины, сидения и другие детали, предусмотренные конструкцией.
• Если в лодке планируется обустроить кокпит (закрытое пространство в носовой части), устанавливаем крышку, фиксируя ее на бортах и шпангоутах.

Дождавшись, пока вся конструкция просохнет, снимаем лодку с козлов, переворачиваем ее и шлифуем наружную поверхность. Затем обрабатываем эпоксидной смесью швы и проклеиваем днище стеклотканью.

Окраска

На завершающем этапе нам необходимо обеспечить нашей лодке защиту от влаги и придать ей привлекательный вешний вид:

• Вначале тщательно обезжириваем все детали.
• Затем обрабатываем древесину пропиткой. Здесь вполне подойдет состав для морских или речных судов от «Tikkurila».
• Шпатлюем все плоскости, маскируя щели и неровности, а потом обрабатываем специальной грунтовкой.
• Красить самодельные фанерные лодки можно практически любой краской, но если вы хотите обеспечить судну долговечность, то лучше использовать специальные пигментные смеси, предназначенные для обработки деревянных судов.

Средний расход краски составляет 1 – 1,5 л/м 2 . Наносить ее лучше всего с помощью кисти, но допускается и использование краскопульта.
