Удобная ливневая канализация: 3 типа

Основные виды систем водоотведения в частном доме

В частных домах в большинстве случаев выполняется монтаж ливневки трех видов:

• Система открытого типа.
• Система закрытого типа.
• Система смешанного типа.

Открытая ливневая канализация

Система отличается простотой монтажа, что позволяет выполнить прокладку ливневки самостоятельно, без привлечения профессиональных мастеров. Основными элементами открытой системы являются поверхностные желоба. Вода стекает по водосточной трубе и по желобам отводится в специальные резервуары или общую канализацию.

Открытая система ливневой канализации может охватывать большую территорию, собирая воду с тротуаров, садовых дорожек и разных площадок.

Принцип расчета ливневой канализации

К принципиальным моментам расчета дождевой канализации относятся:

• разработка трассировки трубопроводов;
• вычисление необходимых пропускных характеристик системы.

Для составления схемы дренажной магистрали, включающей в себя все элементы системы необходим подробный план участка с указанием высот и глубины залегания водосодержащего слоя. Кроме того, на нем должны быть указаны:

• расположение жилых и хозяйственных строений;
• места нахождения садовых построек и мест отдыха;
• дорожки и тротуары, если таковые имеются.

Правильно составленная схема прокладки трубопроводов содержит минимальное количество изгибов. Кроме того, необходимо учитывать санитарные нормы и требования СНиП. Ввиду высокой сложности поставленной задачи, составление проектно-технической документации, особенно для участков с большой площадью и сложным рельефом, лучше доверить профессионалам.

На втором этапе рассчитывается пропускная способность дождевой канализации. Для выполнения таких расчетов потребуются статистические данные о среднем количестве осадков в данной местности. Исходя из этих данных, определяют диаметры и длины магистральных трубопроводов, необходимый объем накопительных и тампонажных дренажных колодцев и другие технические характеристики системы.

Если все расчеты выполнены верно, даже обильные осадки не вызовут затопления участка и разрушения подземной части фундамента.

Недорогая ливневая канализация своим руками

Что нужно для того, чтобы обустроить на участке бюджетный вариант ливневой канализации? Первое, что приходит на ум, например, для устройства ливнёвки – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но в любом случае цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода.

Несмотря на бюджетность этой идеи, необходимость самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, как более долговечного.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

• Грунтовое основание в виде ложа.
• Слой песка или ПГС толщиной около 5 см.
• Бетон около 7 см.
• Лоток из асбестоцементной трубы.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Подумав, пользователь решил сделать ливнёвку на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Пользователю так понравился вариант недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец.

Выравниваем основание по уровню.

Устанавливаем кольцо.

Засыпаем на дно колодца гравий фракции 5-20.

 Отливаем из бетона самодельную крышку колодца.

Красим крышку люка.

Делаем врезку в колодец водоотводящей пластиковой «серой» канализационной трубы, выдерживая наклон трассы в 1 см на 1 погонный метр.

Проливаем трубу смесью песка с водой, чтобы между стенками траншеи и трубой не осталось пустот.

Ставим крышку, монтируем люк и засыпаем всё грунтом.

На этом изготовление бюджетной ливнёвки завершено.

Расчет диаметра трубопровода

Для расчета диаметра сначала необходимо рассчитать количество отводимой жидкости по формуле:

Q=q20*F*φ, где

Q – количество воды, которое должна вывести канализационная система при дожде;

q20 – интенсивность атмосферных осадков в течение 20 минут. Эта информация имеется в местной геодезической службе;

F – площадь участка или дома. Площадь дома равна площади горизонтальной проекции дома (с учетом свеса кровли). Не надо рассчитывать площадь скатов кровли;

φ – поправочный коэффициент, зависящий от типа поверхности защищаемого участка. Обратно зависит от способности поверхности впитывать воду. Для асфальта – 0,95; для бетона – 0,85, для кровли – 1,0; для щебня – 0,4; для грунта – 0,75, песок или гравий – 0,4.

Диаметр определяется по таблицам Лукиных. Зная расход воды в л/с, можно определить необходимый диаметр трубы. Соотношение h/D (высоты наполнения трубы жидкостью к внутреннему диаметру трубы) следует принимать равным 1. Таблицы и счетчики на их основе легко доступны в интернете.

На стандартном городском участке чаще всего применяют трубы с наружным диаметром 110-160 мм. Цены на изделия этих диаметров приведены в таблице.

Материал	Диаметр, мм, толщина стенки, мм	Цена 1 м
Сталь	108×4	550
Сталь	159×4	810
ПНД	110×10	160
ПНД	160×14,6	330
ПВХ	110/4	190
ПВХ	160\4	320
Двухслойная гофра	110	130
Двухслойная гофра	160	200

Стеклопластиковые трубы выпускаются диаметром от300 мм и больше – для частного дома они не подходят.

Монтаж наземной части ливневой канализации

Монтаж наземного фрагмента ливневой канализации происходит следующим образом.
Очень важно соблюсти корректный угол наклона. Для этого применятся трассировочный трос.
Для начала необходимо провести разметку земельного участка

После этого можно приступать к работам с землей.

Монтаж наземной части

Имеется ввиду рытье траншей и ревизионных колодцев. Делать это нужно с учетом глубины, на которую почва может промерзнуть в зимнее время. Помимо этого необходимо прорыть канавки для монтажа лотков или желобов.

Теперь нужно монтировать приемники для сбора дождевой воды.

В вырытые траншеи необходимо насыпать небольшой слой песка и провести его трамбовку.

После этой операции можно укладывать трубы в места, которые предусмотрены схемой.

Следующим шагом станет подсоединение всех фрагментов канализационной системы друг к другу, после чего нужно будет установить фильтры и защитные решетки.

На последнем этапе установочных работ необходимо будет установить приемочные лотки на цементный раствор и закопать магистрали.

После завершения всех работ необходимо провести тест, который заключается в искусственном «дожде», нужно будет просто включить воду и направить на территорию с установленной системой струю воды. Если система нормально справляется, то можно считать установку завершенной. Такая канализационная система прослужит не один год, но только при условии правильного использования.

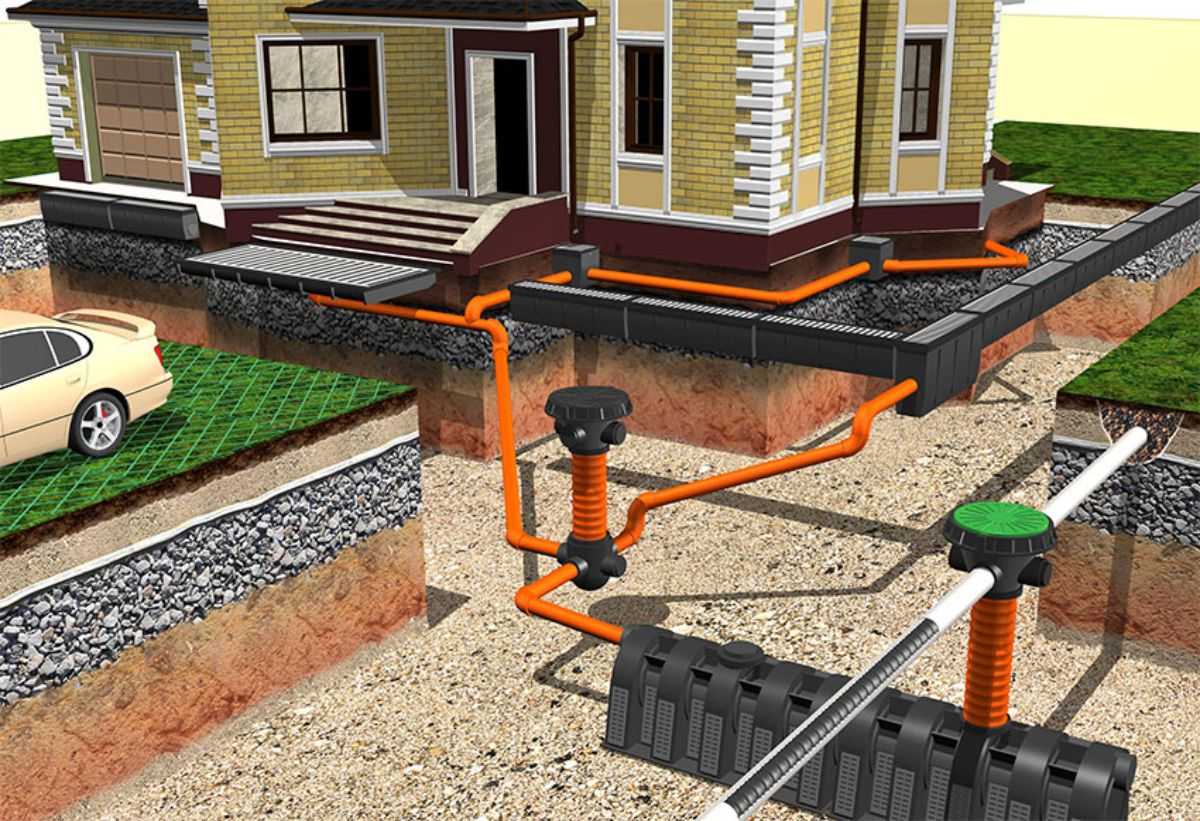

Схема работы ливневой канализации

Теперь рассмотрим, как работает ливневая канализация. Существует два ее типа – поверхностный и глубинный.

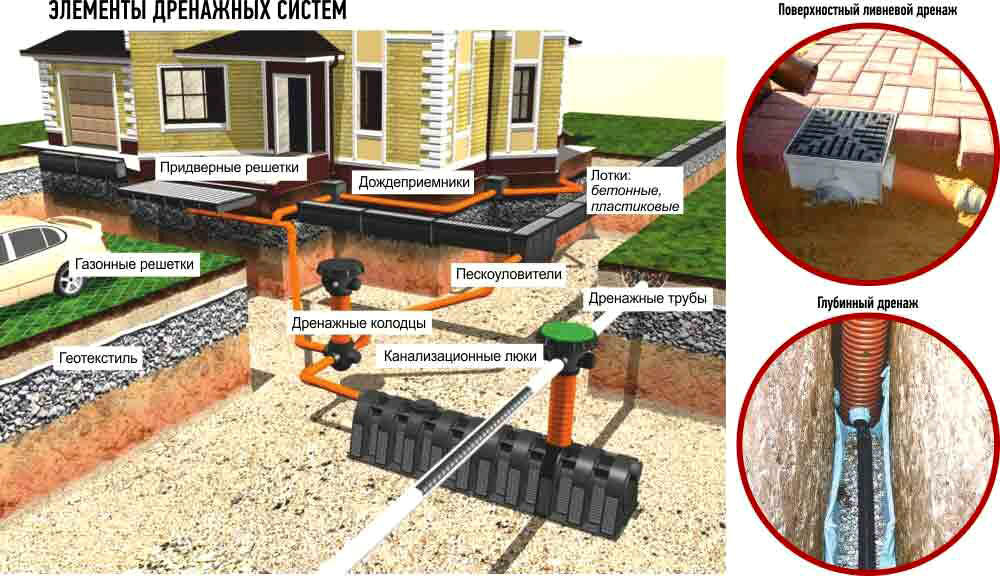

Виды ливневок

Поверхностный дренаж

Поверхностная ливневка, в свою очередь, может быть точечной и линейной. Особенностью точечного водосбора является то, что дождеприемники устанавливаются рядом с кранами для полива сада и возле сливных колен. Дождеприемник представляет собой коробку, в который вода попадает из труб. В дождеприемнике зачастую стоит специальная корзина, задерживающая весь мусор в стоках. Очистка корзины и утилизация мусора производится после ее извлечения.

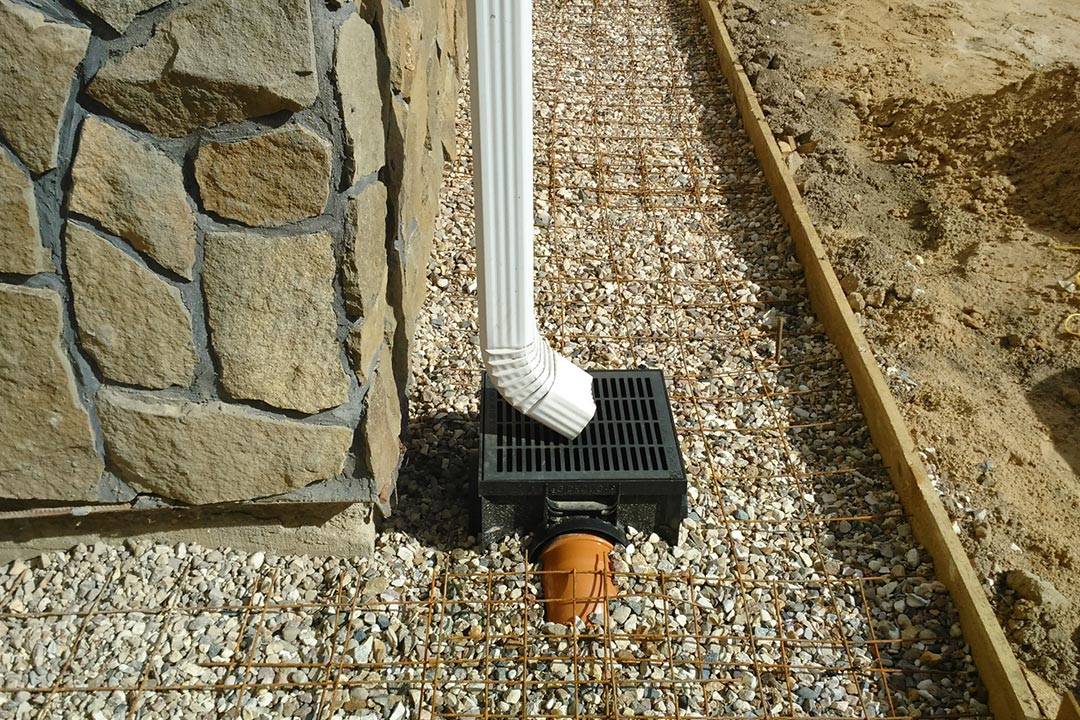

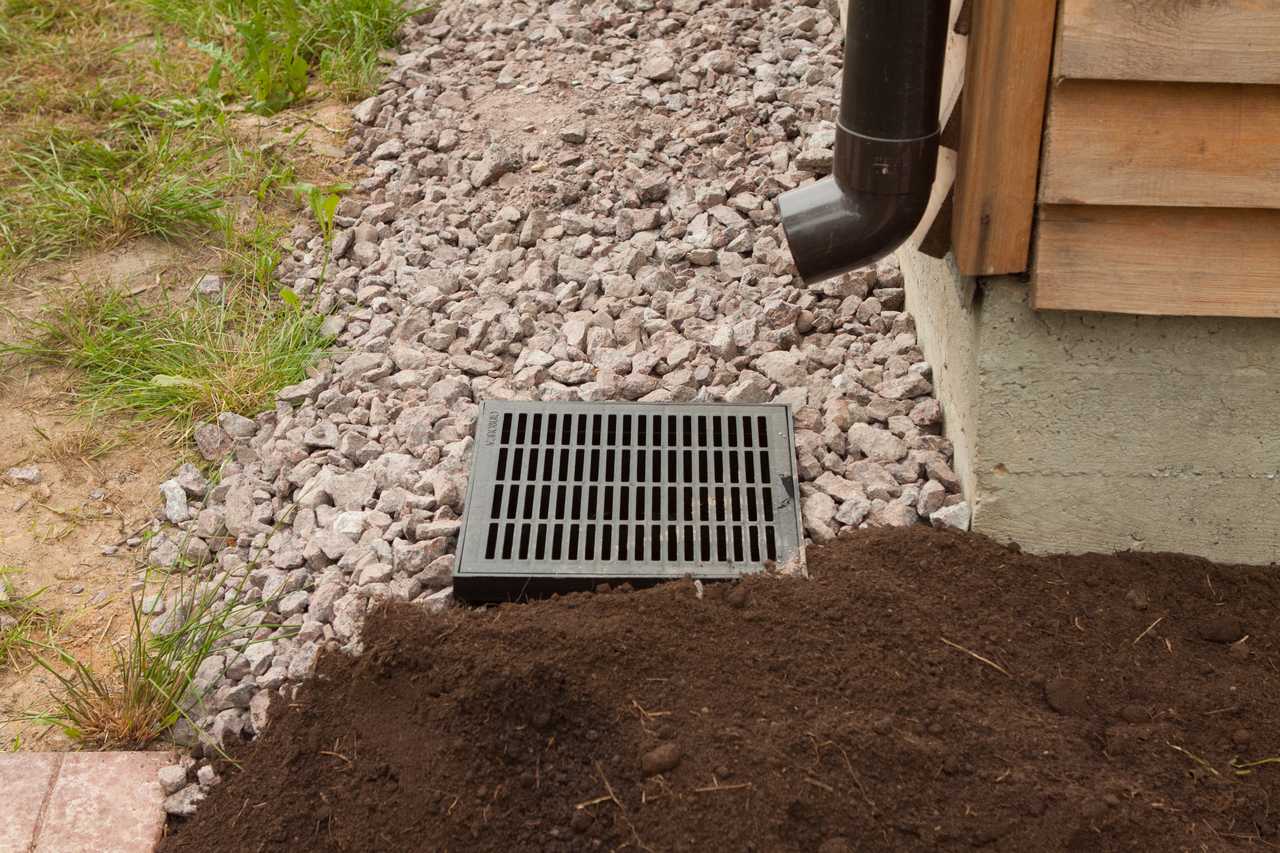

Точечный водосбор

Иногда дождеприемники соединяются с канализационной системой. В таких случаях нужно устанавливать сифонные перегородки, которые защищают от неприятного запаха. На дождеприемник ставится решетка. Она может быть металлической, пластиковой и т. д., выбор материала полностью зависит от будущих нагрузок.

Линейная система сбора, в отличие от точечной, выводит стоки со всего двора, защищая при этом фундамент дома. Более того, если уклон участка превышает три градуса, то линейный водосбор предотвратит смыв верхнего слоя почвы. Основные составляющие такой системы – лотки, или, как их еще называют, желоба.

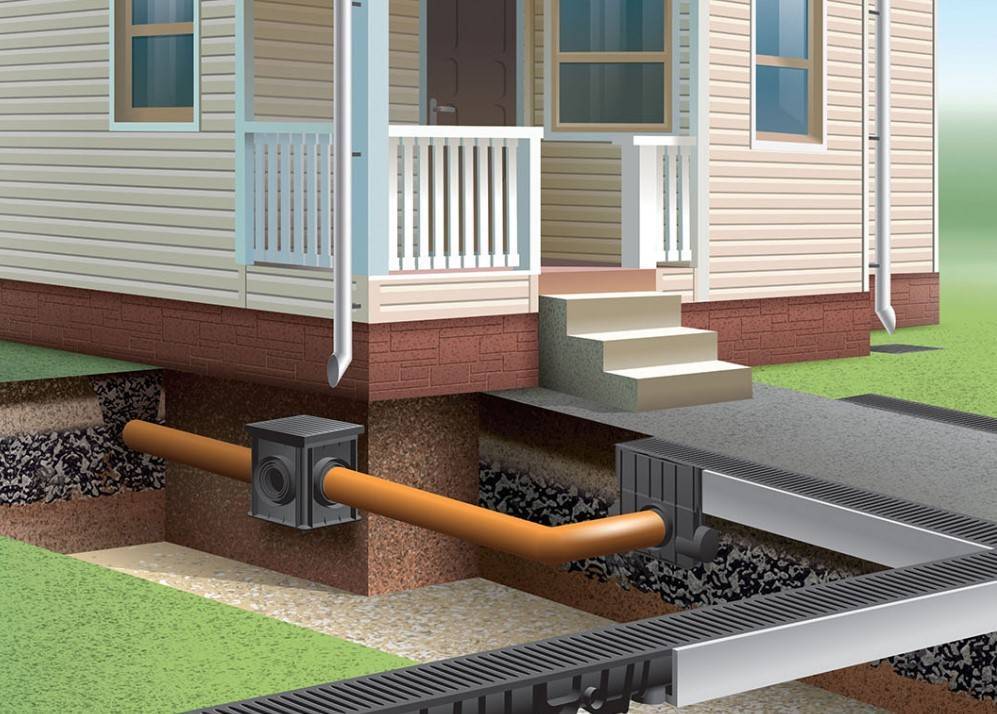

Линейный водосбор

Есть ряд мест во дворе, где линейную систему сбора нужно устанавливать в обязательном порядке.

1. Вокруг дома для отвода сточных вод от фундамента.
2. Рядом с уличным умывальником (если такой есть), в противном случае вам каждый раз потребуется обуваться в резиновые сапоги для того, чтобы помыть руки.
3. Возле гаражных ворот. Линейный дренаж предотвратит затопление гаража, да и решетка будет частично снимать грязь с колес.
4. Вдоль садовых дорожек. Характерно то, что дорожки должны идти под уклоном в сторону канала дренажа. Так они будут оставаться сухими в любую погоду.

Глубинный дренаж

Дренаж глубинного типа предназначается для сбора и отвода грунтовых вод с участка. Для его установки используются дренажные трубы, которые закапывают в землю на предварительно подготовленную «подушку» из песка и гравия. Дренажные трубы перфорированные, то есть, имеют множество отверстий, дабы впитывать влагу, попавшую в их «зону действия».

Рвы для дренажных труб должны располагаться по всему периметру двора. То, с какой частотой и в каком порядке они будут размещаться, будет зависеть от особенностей грунта и степени его насыщенности грунтовыми водами.

Установка глубинного дренажа

Все дренажные трубы должны идти под уклоном в сторону коллектора. Коллектор накапливает всю поступающую по трубам влагу и «перебрасывает» ее в водосборник (дренажный колодец, овраг или даже водоем поблизости).

Немного о заглублении и уклоне трубопровода

Для того чтобы правильно определить глубину погружения трубопроводов в грунт, необходимо воспользоваться рекомендациями, приведенными в СНиП 2.04.03-85, согласно которым, минимальная глубина должна быть определена опытом эксплуатации подобных инженерных систем в данном регионе.

На большинстве территории Российской Федерации вполне приемлемы следующие соотношения:

1. При диаметре трубопровода 50мм минимальное заглубление составляет порядка 300мм.
2. При использовании труб большого диаметра, траншея должна иметь глубину не менее 700мм.

Эти соотношения полностью соответствуют данным, полученным в процессе эксплуатации существующих ливневых канализаций.

С практической точки зрения, самым простым и надежным способом определения необходимой глубины траншеи является обращение к профессионалам или соседям, уже решившим эту проблему и на практике убедившимся в правильности принятого решения.

Чтобы оптимальный уклон канализационного трубопровода, следует учесть следующие факторы:

• диаметр труб;
• специфику отвода стоков;
• материал, из которого изготовлены канализационные трубы.

Если для устройства канализационной магистрали используются трубы, диаметр которых 200мм, оптимальным наклоном трубопровода считается 7мм на каждый метр магистрали. Если применяется труба диаметром 150мм, ее следует укладывать с уклоном не меньше чем 8 мм/мп магистрали. В случае крайней необходимости, уклон можно немного уменьшить, предварительно ознакомившись с рекомендациями, приведенными в СНиП 2.04.03-85.

Согласно этим рекомендациям, при диаметре магистрального трубопровода 200 мм, уклон может быть уменьшен до 5 мм/мп, а при использовании труб диаметр которых составляет 150 мм, допускается уменьшение уклона до 7 мм/мп канализационной магистрали.

Другими словами, при необходимости, можно уменьшить уклон магистрали приблизительно на 2 мм/мп. Однако не следует забывать, что максимальный уклон трубопровода должен быть не более 15 мм/мп.

При дальнейшем увеличении уклона увеличивается вероятность появления в магистрали засоров. Это связано с тем, что содержащийся в стоках песок и мелкие абразивные частицы оседают на внутренней поверхности труб и постепенно образовывают своего рода заторы.

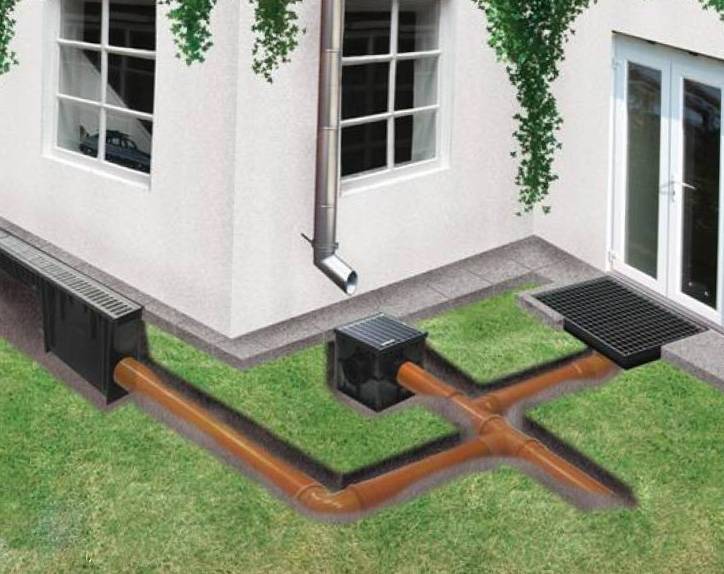

Как устроена ливневая канализация?

Для того чтобы правильно подобрать трубы для ливневой канализации, необходимо знать, как эта система устроена и действует, каковы ее основные функции и особенности. Как уже сказано выше, основным ее предназначением является отведение сточных и дождевых вод от здания, и вывод поступившей влаги в дренаж.

1. Открытая система. Открытая система состоит из лотков и желобов, сточные воды поступают в нее на всем протяжении, они выводятся в каналы, по которым вода удаляется за пределы населенного пункта либо промышленного объекта. Используется при сравнительно небольших объемах стоков.
2. Закрытая система. Состоит из труб, проложенных под землей, по которым стоки поступают в дождеприемники, а оттуда – в канализационную насосную станцию.

Оба типа ливневой канализации представляют собой разветвленную сеть элементов, уложенных под определенным углом, по которым влага под действием гравитации стекает в дождеприемники и выводится за пределы объекта.

Основными функциями, которые выполняет ливневка, являются:

• Защита от затопления подвалов и цокольных этажей, а также фундамента здания – от отсыревания и растрескивания.
• Предотвращение образования наледи и скопления воды на тротуарах и дорогах.
• Сохранение склонов от эрозии, а почвы от заболачивания.

Исходя из условий использования, очевидно, что трубы для дождевой канализации могут быть проложены как под землей, так и поверх нее и, следовательно, должны быть адаптированы для данных условий.

Решетки

Установленные в процессе обустройства ливневки решетки защищают системы от сильных загрязнений, и полностью исключают возможность оступиться проходящему человеку. Элементы из чугуна отличаются надежностью и продолжительной эксплуатации, но требует регулярного покрытия краской, примерно один раз в два-три года. Решетки из стали менее практичные, так как от контакта с влагой быстро покрываются пятнами ржавчины. В идеале решетка должна быть выполнена из алюминия. Подобные изделия имеют продолжительный срок службы и привлекательный внешний вид, однако стоит учитывать их высокую стоимость.

Отверстия в решетке должны быть не слишком большими, чтобы задерживать крупный мусор, и не слишком маленькими, чтобы пропускать большое количество воды.

Совмещать или разделять?

В частном доме или на даче иногда приходится делать несколько систем водоотведения: канализационную, дренажную, ливневую. Иногда все системы идут параллельно, не задевая друг друга, поэтому желание совместить ливневку с какой-либо конструкцией, при этом сэкономив на материалах, достаточно велико. Например, использовать уже имеющийся колодец. Но делать этого не нужно по следующим причинам:

• при хорошем затяжном ливне вода прибывает быстро (от 10 м3/час), поэтому колодец переполнится моментально;
• при сбросе вод в канализацию, такие потоки поднимут уровень жидкости, а значит, опустить вниз канализационные сбросы не получится, весь мусор и массы останутся на поверхности;
• после понижения уровня воды, в канализации обязательно останется мусор, который придется чистить – не самое приятное времяпровождение;
• при сбросах в дренажные колодцы, ливневые потоки с хорошим напором потекут в систему, быстро ее переполнят и начнут выливаться под фундамент;
• не избежать заиливания дренажных труб. Причем прочистить всю конструкцию невозможно, придется менять, а это новые финансовые затраты.

Совмещенная или отдельная

Часто в частном доме необходимо делать сразу три системы водоотведения:

• канализационную;
• дренажную;
• ливневую.

Часто они идут параллельно или расположены недалеко друг от друга. Естественно, возникает желание сэкономить и совместить ливневку с какой-нибудь другой. В частности — использовать уже имеющийся колодец. Сразу надо сказать, что лучше этого не делать. Почему? Во время ливня вода прибывает с очень большой скоростью. В среднем — от 10 кубов в час (может и больше). При такой скорости поступления воды,  колодец заполняется  очень быстро. Бывает что и переполняется.

Если сброс идет в канализационный колодец, вода начинает поступать в трубы канализации. Подняться выше уровня грунта она не поднимется, но и спустить ничего вы не сможете — все будет стоять в сантехнике. После понижения уровня воды внутри остается мусор. Он мешает нормальной работе канализации, приходится ее чистить. Не самое приятное занятие.

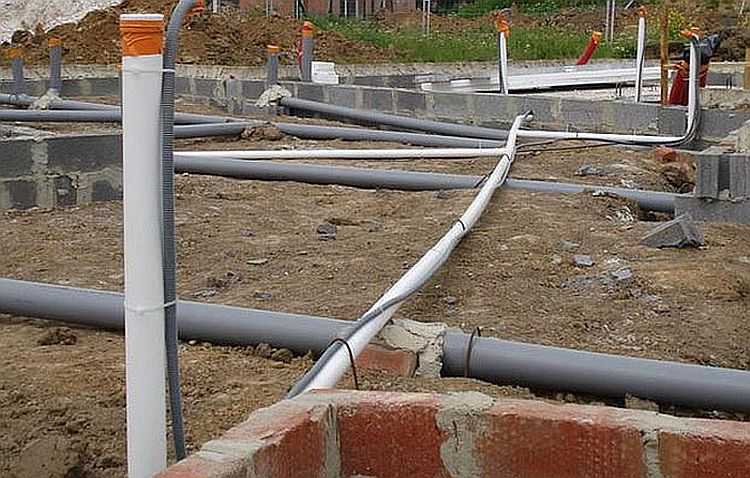

Одновременная прокладка всех систем на участке — главное- не запутаться

Если сброс идет в дренажный колодец, дело обстоит еще хуже. Во время ливня вода под большим напором поступает в систему. Она заполняет трубы, затем выливается под фундамент, подмывая его. Последствия вы можете себе представить. Есть еще не столь очевидные вещи. Например, заиливание дренажных труб. Почистить их нереально, приходится менять. А это — большие расходы и очень много работы.

Итак из всего сказанного можно сделать вывод. Первый — ливневая канализация в частном доме должна иметь собственный колодец. Второй — желательно чтобы он был большого размера. Это если не повезло иметь под боком пруд, озеро или речку.

Что такое ливневка для частного дома, типы и возможности системы?

В том, что устройство ливневки – процесс необходимый, мало кто сомневается, ведь талые и дождевые потоки разрушают не только фундамент, дорожки, но и значительно обедняют почву. По своей конструкции ливневка представляет следующий набор элементов:

• Система водосточных конструкций на крыше. Выглядит как закрепленные вдоль скосов крыши водосточные желоба, служащие для сбора водостока и отводящие потоки вниз посредством вертикальных труб.
• Приемники осадков на грунте. Такая ливневка вокруг дома может иметь множество собственных элементов: воронок, дождеприемников, линейных водоотводов, пескоуловителей. Монтируются конструкции с целью максимальной эффективности приема осадков, возможна точечная расстановка под водостоками. Линейные приемники, как показано на фото, ставятся вдоль дорожек, расположенных с малым уклоном для самотока дождевых вод.
• Конструкция перераспределения и сброса осадков.

О последней стоит поговорить отдельно, именно потому, что вопрос со сбросом излишков воды встает очень часто и со всей «полнотой». Есть три варианта решения:

1. Использовать потоки для полива огородов. Для этого все трубы и лотки сводятся в один большой резервуар, а оттуда посредством насоса отправляются в систему полива.
2. Устроить систему отвода потоков, как показано на видео, в централизованную канализацию, сточную канаву или природный водоем, если таковой есть поблизости.
3. В отсутствие потребности воды для полива и природного резервуара излишки влаги сбрасываются в грунт. Но для этого придется обустроить на участке некоторое количество труб, вкопав их на глубину ниже уровня грунта.

Типы ливневки для частного дома

1. Подземная. Конструктивно все части находятся ниже уровня грунта. Это идеальный выбор эстетически, но трудозатрат потребуется немало, как и вложения финансовых средств. Устроить подобную систему можно при полной переделке надела земли. При этом придется выбрать промерзающий или непромерзающий вид. Первые ливневки не работают в период заморозков, зато их проще проложить, глубина закладки не превышает 1 метра – максимум, но должна быть не ниже 30 см минимум. А вот незамерзающие ливневки укладываются глубже, примерно на 1,5-1,7 м. Грунтовые работы велики, потребуются системы трубопроводов, зато конструкция не будет мешать садовым работам.
2. Надземная ливневая канализация своими руками устраивается намного проще. Это водосборные и отводящие желоба/лотки, откуда потоки воды стекают в резервуар или сразу в огород.
3. Совмещенная ливневка – конструкция, где часть системы располагается сверху, например, лотки для сбора и отвода потоков в определенный резервуар, а часть – под грунтом (из резервуара по трубопроводу вода отправляется на сброс или под корни деревьев). Профессионалы считают, что совмещенная ливневка – самый оптимальный вариант как по расходам, так и по своим эстетическим, практическим характеристикам.

А вот что нужно сделать обязательно, так отвести воду от дома как можно дальше. Пусть это будет самый простой вариант: обустройство лотков на крыше и желобов для слива потоков на газоны, как показано на фото, зато фундамент не подмоется в случае затяжных дождей. Если есть большая площадка, вымощенная плиткой (место для стоянки авто), придется обустраивать ливневку и тут, так как на таких пространствах собираются лужи, с которыми трудно бороться. Несколько точек сбора воды, обустроенные точечными дождеприемниками, снимут все заботы.

Водосточный желоб: размеры и роль уклона

Собственно, не так уж и много классификаций, разделяющих разные виды этого элемента. Чаще всего подводящие каналы различают в зависимости от материала изготовления.

Таким образом, следует говорить о:

• металлических. Как и в любой другой ситуации, главная причина предпочтения металла заключается в жесткости и надежности. Благодаря индивидуальным свойствам направляющие могут прослужить 30-40 лет. Устойчивы к механическим воздействиям;
• пластиковых. В данном случае есть свои преимущества — легкость и невосприимчивость к корозии. Но с другой стороны их минусы обусловлены невысокой прочностью и плохой звукоизоляцией;
• бетонных. Получили развитие при сооружении многоэтажек и установлении тротуарной дренажной системы. Из-за значительного веса в «домашнем» строительстве не используется. К тому же, камень не столь эффективный соперник водным нагрузкам в длительной перспективе.

ОБРАТИТЕ ВНИМАНИЕ!

Выбор в пользу металлических желобов должен основываться на предусмотрении нагрузки на конструкцию крова и фундамента. Сталь добавит серьезную нагрузку на внешние края стен и стропильную систему.. Еще одна характеристика, по которой современные водостоки принято различать — это сечение

По данному признаку каналы делят на прямоугольные, квадратные и круглые. Визуально все это можно понять сразу, отсюда и появились названия в классификации

Еще одна характеристика, по которой современные водостоки принято различать — это сечение. По данному признаку каналы делят на прямоугольные, квадратные и круглые. Визуально все это можно понять сразу, отсюда и появились названия в классификации.

Что касается особенностей и целесообразности использования того или иного вида, то прямоугольные водоотводы применяют в регионах, где выпадает большое количество осадков. При малых параметрах влажности фиксируют квадратные желобы, а круглые и вовсе принято считать универсальными.

Уклон желоба

Длина желоба равна аналогичному показателю карниза дома. Их количество определяют для каждого ската по отдельности. Что же касается ширины каналов, то данная величина зависит от площади крыши. Ниже приведены пропорции на примере инструкции системы водостока Profil.

Слева площадь кровли, справа — ширина водоотводной трубы:

• один стояк у края: до 70 кв. м — 90 мм, 70-140 кв. м — 130 мм;
• один стояк в центре: до 110 кв. м — 90 мм, 110-200 кв. м — 130 мм;
• два стояка по краям: до 140 кв. м — 90 мм, 140-220 кв. м — 130 мм

Кроме размеров конструкции обратите внимание на уклон

ОСТОРОЖНО!
Уклон впадины очень важен, поскольку при чрезмерно пологом положении часть жидкости не будет транспортироваться на составную трубу, а при большом уклоне поток воды будет несоизмерим с возможностями воронок. Уклон водосточного желоба составляет 3-5 мм на погонный метр

ОСТОРОЖНО!
Уклон впадины очень важен, поскольку при чрезмерно пологом положении часть жидкости не будет транспортироваться на составную трубу, а при большом уклоне поток воды будет несоизмерим с возможностями воронок. Уклон водосточного желоба составляет 3-5 мм на погонный метр.
