Виды лестничных конструкций
Существует три основных вида лестниц. Сейчас подробно их рассмотрим.
Винтовой тип конструкции
Лестницы винтового (спирального) вида устанавливают для экономии пространства в доме. Используют для передвижения в подвал или на чердак.
Стандарт ширины лестницы определяется от 50 см до 1,2 метра. А монтажный проём рассчитывается путём умножения предполагаемого размера конструкции на два. То есть при ширине спиральной лестницы в 70 см проём будет составлять 70*2 = 140 см.
Спиральную конструкцию можно строить и более широкой. Но при наличии свободной территории в доме более 3 м проектировщик порекомендует поставить маршевую лестницу.

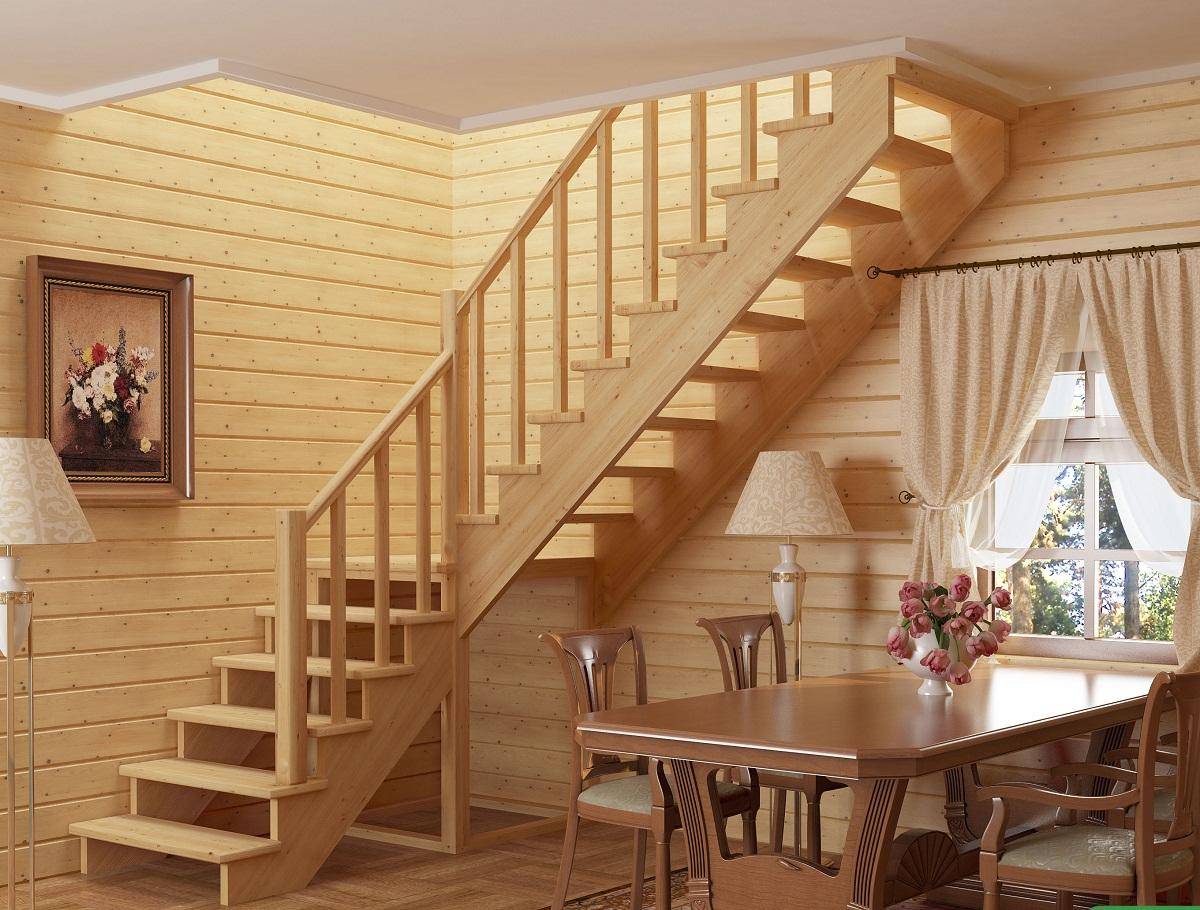

Тип маршевой лестницы
Маршевый вид лестничной конструкции, является самым удобным, распространённым и практичным вариантом. Устанавливается при наличии достаточной площади в доме. По данному виду конструкции передвижение не составляет никакого труда.
Для возможности размещения маршевой лестницы в комнате нужно нарисовать прямоугольный треугольник. Под двумя катетами треугольника определяются длина пола и высота стены. Угловое положение сооружения рекомендуется применять от 30 до 45 градусов.
Комбинированный тип
Основой комбинированной конструкции служит стальной каркас. А на него устанавливаются ступени из дерева, стекла или камня. Основными способностями данного построения являются надёжность и воздушность. Исполнением комбинированного сооружения обычно служит дугообразная криволинейность. Также комбинирует в себе основы маршевой и спиральной конструкций, плавно изгибающихся под различными углами.
Основными преимуществами комбинированного вида конструкции являются:
- Высокая степень прочности. Каркас из металла способен выдержать огромные нагрузки;
- Практичность. Для установки лестницы используется любой угол. Прочность при этом не потеряет своего свойства;
- Гармоничность. Комбинация из разных материалов делает данный элемент дизайна вписывающимся в любой выбранный интерьер;
- Актуальность. Комбинированный элемент дизайна всегда имел и имеет востребованность в своём использовании.
Этап №4 – точный расчёт размеров лестницы
Все элементы в лестничной конструкции взаимосвязаны между собой. Произвести их подсчёт помогут элементарные знания по геометрии. Главными параметрами, с которых следует начинать — это длина и ширина конструкции. Рассмотрим пример расчёта для комнаты, которая не ограничена пространством для установки двухмаршевой лестницы.
Начинают с вычисления длины лестницы. Определить её можно следующим способом:
К высоте комнаты прибавляется толщина перекрытия. Для данного примера высота комнаты составляет 3000 мм, а перекрытия 200 мм. В результате получают 3200 мм. Затем полученный результат делят на 160 мм, то есть на высоту ступенек, и получают 20. Это означает, что количество ступеней в этом случае равно 20.
Далее необходимо определиться с шириной ступени. Специалисты рекомендуют устраивать их шириной в 300 мм. Если учесть уровень выноса ступени, то для определения длины лестницы необходимо умножить количество ступеней на 250 мм. В итоге получают конструкцию длиной 5000 мм.
На следующем этапе приступают к расчёту ширины двухмаршевой деревянной лестницы. Выполняется он следующим способом: из высоты комнаты вычитают ширину просвета, который по нормам составляет 1900 мм. В итоге получаем результат 1100 мм. Затем необходимо его разделить на параметр высоты ступени – 160 мм, в результате чего получают число ступеней, над которыми размещают перекрытие. В этом случае получается приблизительно 7 ступеней.
Оставшиеся 13 ступеней размещают в зоне отсутствия перекрытий. В противном случае передвижение по ним будет не комфортным. Так, ширина ступени в этом случае составляет 300 мм, ширину прохода рассчитывают по формуле 13 умножают на 300 мм и получают 3900 мм.
Г-образная лестница: сферы применения
В дизайнерском мастерстве лестницы применяются не только как конструкция для передвижения на второй этаж, но и элемент дизайна, который придает помещению или объекту величественный и изысканный вид.
Г-образная лестница хорошо смотрится в загородных домах и коттеджах
В настоящее время г-образные лестницы с охотой применяют не только в жилых домах, но и в общественных помещениях.
Область применения г-образных лестниц:
- Частные жилые дома;
- Гостиницы;
- Бары;
- Отели;
- Магазины;
- Офисные здания;
- Парки;
- Скверы;
- Рестораны;
- Кафе;
- Учебные учреждения;
Кроме того, г-образные конструкции лестниц широко применяются в зданиях и учреждениях объектов социальной сферы.
Как ухаживать за деревянной лестницей
Древесина самый капризный строительный материал и без должного ухода лестница не прослужит своим владельцам отмеренного срока.
Что нужно знать, чтобы эксплуатация поворотной лестницы была надежной и долгой:
Не подвергать конструкцию излишней влажности. Уборка заключается в протирке влажной тряпкой деревянных поверхностей без использования агрессивных моющих средств – щелочей, растворителей, кислот
Заключительным этапом чистки станет вытирание поверхностей насухо с добавлением специального воска для мебели.
Важно создать в доме вентиляционный баланс, так как пересушивание для древесины чревато растрескиванием и созданием щелей для очагов размножения плесени и личинок короеда. В незаметных темных местах, они плодятся с катастрофической быстротой.
Своевременно устранять все неполадки – расклейку соединений, выкручивание крепежа, потерю жесткости ступеней и ограждений, скрип
Профилактика, прежде всего, важна ради безопасности владельцев. Если требуется, конструкцию разбирают или заменяют вышедшие из строя элементы.
Важно помнить, что готовая лестница даст усадку, как и любое изделие из древесины. Поэтому не рекомендовано проводить самостоятельный монтаж сразу намертво – 2–3 недели лестница должна стоять собранной «на живульку»
Нехитрые методы сохранения первозданного вида деревянной поворотной лестницы позволят домашнему мастеру гордиться собственным изделием долгое время. Однако, любая лестница – это расходный предмет домашнего интерьера и со временем он потребует замены
Это важно помнить, если владельцы собираются изготавливать модель из ценных пород
Строим двухмаршевую лестницу своими руками
Для изготовления маршевой лестницы в домашней мастерской нам понадобится:
- мебельный щит;
- деревянные бруски;
- крепеж (саморезы, шпильки или шканты);
- монтажный клей;
- лакокрасочные материалы – пропитка и лак.
По заранее подготовленным чертежам из мебельных щитов вырезаются отдельные элементы лестниц – тетивы или косоуры , ступени, площадка. Брусья – это будущие части ограждения, а также подпоры для маршей лестницы. Вот примерно так выглядит процесс постройки двухмаршевой лестницы с площадкой своими руками:
Изготовление деревянной маршевой лестницы самостоятельно
Маршевые лестницы своими руками – процесс довольно длительный. Не рассчитывайте, что вы сделаете конструкцию за 2-3 дня. Правильнее всего начинать строить лестницу одновременно со строительством дома: кстати, и выделить под нее место так будет проще, чем в уже готовом помещении.
Выбирая, какой тип каркаса взять для лестницы, знайте: тетивы вырезать проще, но впоследствии для крепления ступеней понадобится делать пазы или дополнительно монтировать опоры (как на картинке выше). Кроме того, балясины нужно будет устанавливать на самой тетиве, а, следовательно, делать косой срез на нижнем основании каждой балясины. Косоур сделать несколько сложнее – нужно будет тщательно разметить оба элемента (причем абсолютно идентично) угольником, а затем выпилить «зубцы» электролобзиком (см. фото ниже). Зато ступени вы будете устанавливать прямо на косоур, а балясины – прямо на ступени.
Изготовление косоура для деревянной лестницы
Итак, если вы решили остановиться на косоуре, то с них и начинается монтаж лестницы . Одна часть каркаса крепится к стене с помощью анкерных болтов, вторая часть – на опоры, закрепленные в пол. На косоур ставятся ступени и проступи – для этого достаточно простых саморезов.
Балясины делаются из обычного бруса 100х100 или 150х150 мм. Без специального оборудования сделать красивые фигурные балясины не получится. Максимум, что вы сможете исполнить – нанести узорчатую резьбу на центральную часть изделия с помощью стамески. Для изготовления более эффектного ограждения потребуется токарный станок и, безусловно, опыт работы с ним. Поэтому мы используем самый обычный квадратный (можно прямоугольный) брус, который разрежем на части – с учетом того, что высота ограждения не должна быть менее 900 мм – и установим на ступени на обычные металлические шпильки, которые можно приобрести в любом магазине. Для этого в основании каждого бруска делается отверстие, заполняется клеем, после чего брус насаживается на установленную в ступень шпильку. Вместо шпилек можно использовать деревянные шканты – технология монтажа не изменится
Обратите внимание, в начале и в конце балюстрады лучше устанавливать более массивные бруски – так называемые заходные столбы, так балюстрада будет крепче и надежнее
Кстати! Не забывайте использовать уровень и отвес, тщательно проверяя все элементы конструкции перед тем, как закреплять их «намертво». Для временного крепления балясин используйте струбцины.
Сверху балясин точно так же, на клей, а после его высыхания – при помощи саморезов крепятся перила. Их можно купить в готовом виде или сделать самостоятельно из того же бруса.
Г-ОБРАЗНЫЕ ЛЕСТНИЦЫ С ПОВОРОТОМ: РАЗМЕРЫ, ЦЕНЫ, ФОТО
Г образная с поворотом на 90°
| В наличии: 106 шт. | Лестницы деревянные К-001м |
| Варианты | 8 |
| Высота | 2730-3120 |
| Угол подъёма | 42° |
Цены от: 42 250 ₽
Подробнее Купить
В наличии: 72 шт.
Лестницы деревянные ЛС-91м Г образная
| Варианты | 4 |
| Высота | 2700 |
| Угол подъёма | 50/53° |
Цены от: 18 990 ₽
Подробнее Купить
В наличии: 70 шт.
Лестница деревянная ЛС-92м Г образная
| Варианты | 5 |
| Высота | 2475 |
| Угол подъёма | 51,34° |
Цены от: 21 890 ₽
Подробнее Купить
В наличии: 1 шт.
Лестница деревянная К-021м Г образная с поворотом
| Варианты | 1 |
| Высота | 2925-3120 |
| Угол подъёма | 42° |
Цены от: 60 490 ₽
Подробнее Купить
В наличии: 1 шт.
Лестница деревянная К-022м Г образная
| Варианты | 1 |
| Высота | 2925-3120 |
| Угол подъёма | 42° |
Цены от: 57 790 ₽
Подробнее Купить
В наличии: 0 шт.
Лестница деревянная К-032м Г образная
| Варианты | 1 |
| Высота | 2925-3120 |
| Угол подъёма | 42° |
Цены от: 64 690 ₽
Подробнее Купить
В наличии: 95 шт.
Лестницы деревянные ЛС-07м Г образная
| Варианты | 5 |
| Высота | 2940 — 3150 |
| Угол подъёма | 49° |
Цены от: 33 990 ₽
Подробнее Купить
В наличии: 4 шт.
Лестницы деревянные ЛС-14м Г образная
| Варианты | 2 |
| Высота | 2800 — 3000 |
| Угол подъёма | 49° |
Цены от: 20 590 ₽
Подробнее Купить
В наличии: 19 шт.
Лестница деревянная ЛС-225м Г образная
| Варианты | 1 |
| Высота | 2895 |
| Угол подъёма | 39/44° |
Цены от: 41 290 ₽
Подробнее Купить
| Выбор по материалу: | Виды лестниц: | Выбор по применению: | Выбор по классу: | Услуги: |
| Лестницы из сосны | Г -Образные лестницы | Лестница на 2 этаж | Лестницы эконом | Лестницы на заказ |
| Лестницы из бука | П -Образные лестницы | Лестницы для дома | Лестницы премиум | Проект лестницы |
| Лестницы из дуба | Прямые лестницы | Лестницы для дачи | Лестницы со скидкой | Замеры |
| Лестницы из ясеня | Лестницы гусиный шаг | Чердачные лестницы | Крашеные лестницы | Монтаж |
| Лестницы на металлокаркасе | Забежные лестницы | Модульные лестницы | Лестницы серии «ЛС» | Покраска |
| Лестницы с площадкой | Межэтажные лестницы | Облицовка лестниц | ||
| Винтовые лестницы | Уличные лестницы |
Посмотрите видео установленных нами забежных лестниц:
Так же наш Завод устанавливает такие лестницы “под ключ”, обшивая каркасы деревом.

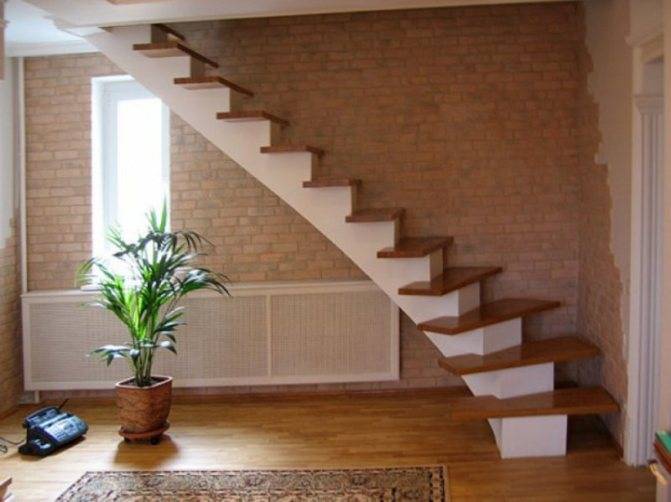

Готовая конструкция на металлокаркасе с четырьмя забежными ступенями.
Лестница с двумя забежными ступенями, с подсветкой.
Лестница с двумя забежными ступенями.
Лестница с шестью забежными ступенями.
Лестница с двумя забежными ступенями.
Как вы видите на фото, лестницы могут быть с разным количеством забежных ступеней: как правило делают 2,4,6, реже 3 или 5. Чаще всего эти ступени делают четным количеством, чтобы конструкция была удобнее и шаг человека при спуске или при подъеме не сбивался на них.
Но в индивидуальных случаях приходится делать нечетное количество.
Лестница с тремя забежными ступенями, обшитая ясенем. Лестница с тремя забежными ступенями.
Так же можно миксовать такие ступени с межэтажными площадками:
Обратите внимание, под межэтажной площадкой находится дверь и мы не могли там сделать забежные (было несколько способов, но это заказчика не устраивало). Поэтому остался один вариант- микс между такими ступенями и площадкой
- Стандартные размеры, длины и ширины;
- Размеры проема, где будет находиться забежная лестница;
- Ну и самое пожалуй основное это геометрические размеры ступеней.
Чтобы произвести расчет лестницы с забежными ступенями с поворотом на 90 градусов, вам потребуются некоторые исходные данные:
- Стандартные размеры, длины и ширины;
- Размеры проема, где будет находиться забежная лестница;
- Ну и самое пожалуй основное это геометрические размеры ступеней.
В последнем пункте, необходимо знать и учитывать некоторые особенности.
В самих забежных ступенях рекомендуется использовать следующие размеры:
- На узких участках наиболее удобным размером считается 100 мм.
- В центральной части ступени усредненный размер необходимо сводить к 250 мм.
- Ну а на самом широком участке специалисты рекомендуют использовать глубину ступени не более 400 мм.
Высоту шага в данном случае лучше принимать по стандарту в пределах 15-20 см. А наклон косоура для удобного подъема и спуска 30 – 40 градусов. Так же следует учитывать особенности материала, из чего вы планируете выполнить саму лестницу. Это может быть и металл и дерево, бетон и даже стекло. Последнее о чем не стоит забывать при расчете лестницы это нависание поступи над подступенком, максимальный размер для такого вида лестницы не должен превышать 5 см.
Результаты расчета.
Если следовать правилам и рекомендациям и правильно ввести исходные данные, в результате вы получите: максимально точный чертеж г образной лестницы на второй этаж, расчет самой лестницы выполненный по всем правилам ГОСТа, а так же безопасную и комфортную конструкцию после ее монтажа.
Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.
- Сделать процесс установки быстро;
- Самостоятельные чертежи сэкономят средства;
- Включить в процесс разработки плана будущей конструкции фантазию;
- Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
- Ощутить себя настоящим хозяином дома;
- Исключить банальные шаблоны из стен собственного дома;
- Создать идеально вписывающуюся в интерьер конструкцию.
Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.
Часто изготавливают бетонные лестницы. Они могут быть различных форм. Бетонные лестницы тихие ( не издают шума и вибрации при ходьбе по ним). Но они очень тяжелые и под них нужно устраивать специальное усиленное основание, которое выдержит вес конструкции. Бетонные лестницы необходимо облицовывать керамической плиткой или натуральным камнем, а это делает лестницу намного дороже.
Изготовление лестницы всегда начинается с расчета количества ступеней, их размера по высоте и глубине. Об этом смотрите моё видео:
Между стеной и лестницей я оставил щель для того чтобы можно было клеить обои, и это придало лестнице лёгкость.
Кованые перила приварены к профилю с боку. Если перила установить классическим способом (по краю ступеней), это сделает лестницу немного уже. А в этой конструкции перила никак не заужают лестницу. Перила можно изготовить самостоятельно из металла или из дерева, а можно заказать кованые по вашим размерам.
О том как правильно расположить лестницу согласно рекомендациям Фэн Шуй читайте здесь.
Деревянная лестница с забежными ступенями своими руками
Начать расчет лестницы из дерева нужно с определения количества ступеней, для этого нужно взять расстояние от пола первого этажа до пола второго этажа и разделить на примерную высоту ступени. Рассмотрим на примере, где высота лестницы 2700 мм, а длина свободного места выделенного для лестницы 3300 мм.
Габариты будущей лестницы
Разделив расстояние между полами первого и второго этажа на среднюю рекомендованную высоту ступени 2700 / 155, мы получаем количество ступеней равное 17,41 штук, округляем до 17 штук и отнимаем одну ступень, так как пол второго этажа уже является одной из ступеней нашей будущей лестницы. Таким образом мы получаем количество ступеней равное 16. Разделив высоту лестницы на количество ступений мы получаем точный размер нашей ступени, равный 169 мм.
На следующем этапе расчета нужно решить сколько прямых ступеней будет до поворота лестницы и соответственно до забежных ступеней. Предположим, что прямых ступеней будет три. Следующим элементом лестницы будет поворот с забежными ступенями. Первым делом нужно определиться с шириной лестничного марша, так как для поворота лестницы на 90 градусов необходимо выделить пространство для забежных ступеней в виде квадрата, стороны которых имеют длину равную ширине лестничного марша. Возьмем за ширину лестничного марша размер в 900мм. Теперь зная размер элемента с забежными ступенями и количество ступеней после, мы можем рассчитать ширину ступени. В нашем случае количество ступеней в верхнем марше 10 штук (общее количество ступеней 16, 3 ступени до поворота, 3 забежные ступени)
(3300 — 900) / 10 = 240 мм
Имея ширину и высоту ступени, мы можем проверить, будут ли они удобными для хождения используя формулу 2 h + b = 600…650 мм.
2*169 + 240 = 578
Как мы видим 578 мм гораздо меньше рекомендованных 600 — 650 мм, поэтому для увеличения ширины проступи нам нужно сократить количество ступеней после поворота. Для этого можно увеличить количество ступений до поворота или увеличить количество забежных ступеней до четырех. Мы увеличим количество ступеней перед поворотом до четырех штук, уменьшив тем самым количество после поворота. Проведем еще раз наши расчеты с шириной проступи:
(3300 — 900) / 9 = 267 мм
Ширина увеличилась. Проверим теперь комфорт передвижения с такими размерами
2*169 + 267 = 605 мм
Такой результат попадает в рекомендованные значения, а это значит, что спуск и подъем по лестнице будет комфортным.
Теперь зная размер и количество ступеней до и после поворота, мы можем вычислить угол наклона лестницы и проверить попадает ли он в рекомендованный диапазон.
Для этого нам нужно узнать высоту последнего марша и длину его проекции на пол. Высоту мы можем получить умножив количество ступеней до него на их высоту и вычесть это значение из общей высоты
2700 — 7*169 = 1517
Длина проекции будет равна разнице длины ниши и площадки для забежных ступеней
3300 — 900 = 2400
Зная эти данные и воспользовавшись формулой угла тангенса мы сможем определить угол наклона лестницы, который равен примерно 32º, данный результат попадает в рекомендованный диапазон.

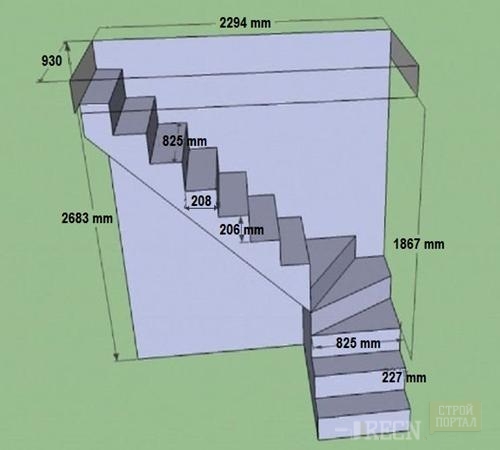

Примерный внешний вид готовой лестницы сделанной по размерам взятым выше
Осталось только рассчитать размер деревянных забежных ступеней. При назначении размера клинообразных забежных ступеней расчетные величины принимают посередине марша. Из практики могу сказать, что в среднем на квадрат идет 3, реже 4 ступени все зависит от конкретного случая. При трех ступенях угол поворота забежных ступеней кратный 30 градусам, при 4 ступенях алгоритм иной. Угол первой ступени 24º, второй 45º, третий 67º и четвертый соответственно 90º.

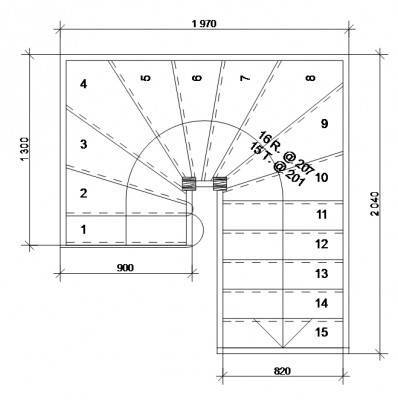

Угол поворота забежных ступеней
Конечно 3 ступени комфортнее нежели 4 так как среднее значение проступи при трех ступенях будут равны 290 — 300 мм, а при четырех 210 — 220 мм. Это видно на рисунке ниже.
Размер ступеней

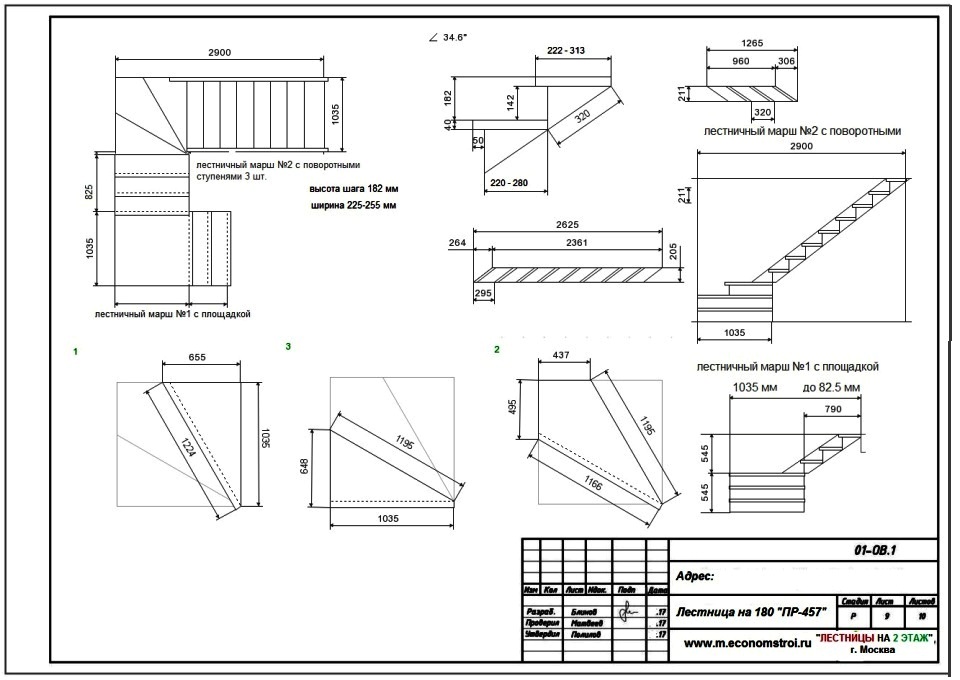

Последним, но необязательным этапом рекомендуется начертить лестницу в реальном размере на стене в том месте где она будет установлена. Такие действия помогут вам представить конструкцию в пространстве и проверить правильность своих расчетов.
Лестница с забежными ступенями своими руками
Рассмотрим последовательность изготовления забежной лестницы на примере г-образной конструкции, имеющей длину проема 2 м 29,4 см, ширину – 93 см, высоту перекрытия – 2 м 68, см.
Поворотная лестница имеет два марша: один из восьми ступенек, последняя из которых совпадает с площадкой верхнего этажа, а другой – из двух. Забежных ступеней насчитывается три, с углом поворота 30°.
Для поворотной лестницы из дерева необходимо создать два косоура 5х30х300 см. Один из них закрепляется на стене, а второй опирается на столб размером 10х10х250 см. Также понадобятся ступеньки 90х30х4 см, поворотная площадка 90х90х4 см, из которой будут изготавливаться поворотные ступени, балясины.
Процесс создания забежной лестницы данной конструкции осуществляется в несколько этапов:
- изготовление косоуров;
- изготовление забежных ступеней;
- сборка лестничной конструкции;
- монтаж перил.
Рассмотри подробно каждый этап. Последовательность изготовления косоуров выглядит следующим образом:
делаем шаблон в виде прямоугольного треугольника. Его катеты должны равняться высоте и глубине ступени. Чтобы шаблон было удобно использовать, нужно прикрепить его к направляющей рейке. Используя его, делаем разметку будущего косоура и вырезаем его при помощи циркулярной пилы. При этом нельзя забывать, что самая тонкая часть косоура по ширине должна быть не менее 150 мм;
устанавливаем столб для опоры, заранее выдолбив в нем паз, в который будет вставляться косоур;

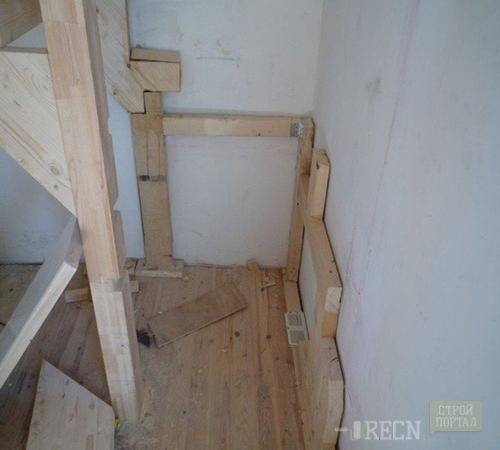

в угол монтируем основу для поворотных ступеней, которая также будет распирать косоур, находящийся возле стены;
косоуры с верхней стороны прикрепляем металлическими уголками.

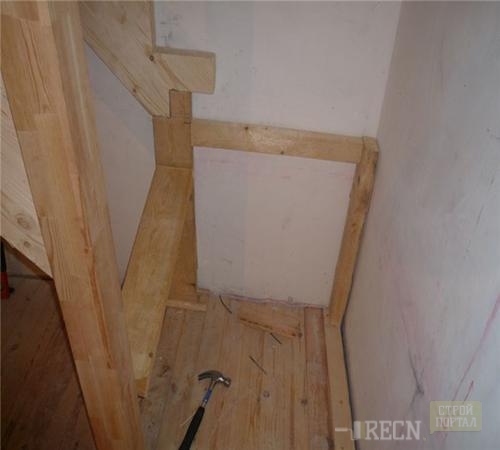

Общий вид конструкции после закрепления косоуров должен быть таким:
Устанавливая косоуры необходимо следить за тем, чтобы они находились строго друг напротив друга, иначе ступени не лягут строго горизонтально. При этом ориентироваться надо не на поверхность пола, т.к. она может быть не ровной, а на строительный уровень.
Теперь переходим ко второму этапу изготовления лестницы – вырезанию забежных ступеней:

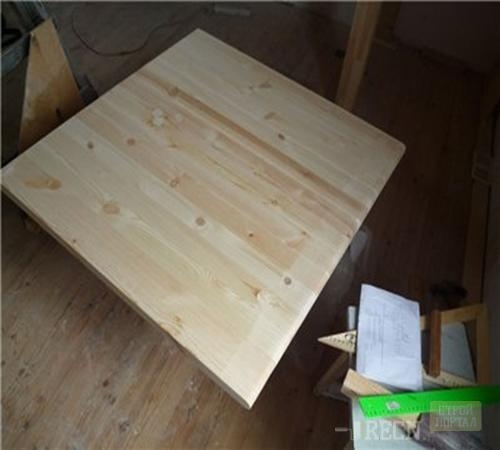

- для поворота лестницы на 90°понадобится 3 ступени. Их вырезаем из доски 90х90х4 см. Для этого разделяем ее линиями, идущими из одного угла на три сектора;
- вырезав ступени по линиям, подгоняем их длину друг под друга;
далее лакируем все ступеньки. Лак наносим в три слоя.
На следующем этапе производим сборку лестничной конструкции:

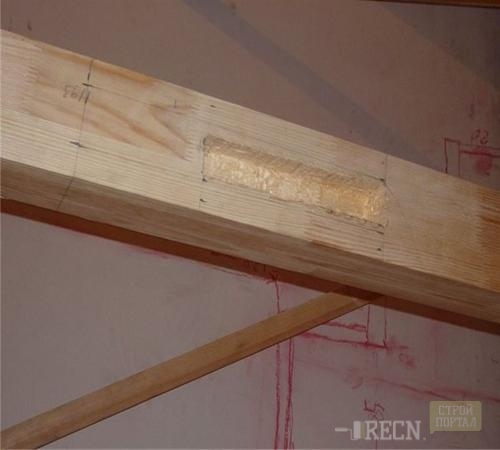

для закрепления поворотных ступеней в столбе вырезаем пазы, ширина которых должна быть немного меньше толщины доски. Это необходимо, для того, чтобы надежно зафиксировать ступени с внутреннего края лестницы;
чтобы ступени со стороны стены можно было положить на основу, дорабатываем ее кусочками дерева;
- внутренние стороны забежных ступеней вставляем в подготовленные распилы, предварительно промазав их клеем ПВА, а внешние – прикрепляем саморезами к основе;
- обычные ступеньки закрепляем длинными саморезами;
- для сокрытия выпирающего угла поворотной ступени, лестничный марш расположенный ниже, делаем на тетиве;
- край тетивы обрезаем под углом 90° к полу, чтобы появилась возможность установки входного столба.
Следующий этап – монтаж перил. Последовательность действий такая:
устанавливаем балясины. Их можно прикрепить к ступенькам саморезами, но если использовать шканты, то конструкция будет гораздо надежнее. В балясине и в ступени проделываем отверстие, немного меньшее, чем шкант, и наполняем ПВА. Отверстия должны высверливаться с максимальной точностью, строго вертикально и по центру балясин, чтобы они заняли правильное положение;
между первым и последним столбами протягиваем шнур, и по нему на каждой балясине отмечаем угол, под которым будут располагаться перила. После, ориентируясь на разметку, срезаем верхушки стоек. Теперь балясины готовы к установке поручней;
поручни закрепляем саморезами с потайной головкой.
Расчет лестницы с забежными ступенями
При проектировании делая чертеж забежной лестницы, необходимо произвести все расчеты для простой маршевой лестницы и расчеты поворотных ступеней.
Забежные ступени можно рассчитать одним из следующих методов:
- Графический – используется в случае резкого перехода от прямых к забежным.
- Пропорций.
- Датский.
- Подъема линии.
- Разверток.
Прямые участки рассчитываются как для простой маршевой лестницы
Важно помнить, что ширина проступи в центральной части всех ступеней должна быть одинаковая
Расчет датским методом и методом подъема линии удобнее выполнять при использовании специальных графических программ.
В данном случае мы разберем самый простой и наиболее распространенный графический метод и метод пропорций.
Графический метод
Графический способ расчета используется при резком переходе от прямых ступеней к поворотным.
Разберемся с обозначениями на рисунке: L – это ширина лестницы; С – середина марша, по которому обычно осуществляется движение; А – точка радиуса поворотной лестницы; R –радиус поворота по внешнему контуру; b – ширина проступи; s – широкая сторона поворотной ступени; m – узкая сторона.
Для определения забежных ступеней необходимо выполнять чертеж в масштабе, чтобы потом было удобно использовать полученные значения.
- На поворотном участке по лини С следует отметить размер ступени b.
- Соединим точку А с краями отрезков b и проводим линию до конца лестницы.
- Итогом действия являются полученные формы ступеней с параметрами m — не менее 10 см и s — не более 40 см.
оворотные ступени будут удобнее, если выполнить плавный переход с прямого марша на поворотный участок и обратно. Для этого рассмотрим другой способ расчета.
Метод пропорций
Поворотная лестница с плавным переходом рассчитывается немного сложнее. Но если следовать инструкциям, то проблем при расчетах возникнуть не должно.
Разберем расчет забежной лестницы с поворотом на 180°:
Опираясь на представленный выше рисунок, необходимо выполнить следующие шаги:
- Отмечаем точкуА, аналогично с графическим методом обозначается в центре окружности с радиусом, равным углу поворота.
- Определяем, какое количество поворотных ступеней будет на лестнице, чем больше ступеней, тем комфортней будет поворот.
- По краю последних прямых ступеней проводим отрезок DE. Обозначим отрезком АВ середину лестницы, а отрезком ас — середину марша.
- На ac начиная от отрезка AB отмечаем отрезок, равный половине ширины прямой ступени b. Получаем точку 1 на ас, эта точка является краем центральной забежной ступени. От точки 1 откладываем уже полную ширину прямой ступени и получаем точку 2. Выполняем аналогичные действия до тех пор, пока не подойдем к началу прямых ступеней, в нашем примере это до 7-й точки.
- Чертим линию через точки 1 и А до пересечения с линией DE, отмечаем точку 1 на линии DE. Таким же образом отмечаем точку 2 на линии DE.
- После этого откладываем получившийся отрезок 1-2 на линии DE дальше по линии с отметками до 7-й точки.
- Соединяем соответствующие точки с 3-й по 7-ю на линии DE и ac.
- В результате получаем размеченные поворотные ступени. Такие же действия необходимо провести с противоположной стороны.
Похожим способом можно рассчитать забежные ступени для Г-образной лестницы.
Определяем точку А, таким же образом, как и предыдущих случаях.
Проводим линию АС, которая проходит ровно посередине угла поворота. Далее необходимо определиться, каким образом будут располагаться поворотные ступени:
- Одна угловая ступень, разделенная АС пополам.
- Две угловых ступени, расположенных по обе стороны от линии АС, тогда от линии откладываем полную ширину проступи.
Рассмотрим второй вариант:
- На ас, которая обозначает середину марша, откладываем отрезок b (ширина проступи).
- Определяем число забежных ступеней.
- По краю последней прямой ступени проводим отрезок EB. Точкой пересечения с отрезком АС будет точка В.
- Произвольно отмечаем точку D и проводим линию AD.
- На AD отмечаются точки 2, 3, 4 таким образом, чтобы отрезок 3-4 был равен двум А-2, а 2-3 был равен полтора А-2.
- Проводим линии 4-В и параллельно ей из точек 2 и 3 до пересечения с АВ.
- Полученные точки на АВ соединяем с аналогичными точками, на ас и получаем форму поворотных ступеней.
Изготовление и подготовка элементов лестницы
Каждый элемент будущего изделия необходимо сооружать тщательно, в соответствии с размерами, определенными в проекте и чертеже:
- Косоуры делаются по шаблонам, которые представляют собой прямоугольные треугольники, катеты которых равны высоте и глубине ступеней. При помощи данного шаблона делается разметка косоура. Затем остается только вырезать его.
Далее устанавливается опорный столб, на котором делаются пазы для косоура. В углу располагается основа (распорка для косоура и определяющая часть для установки ступеней).
- Второй частью подготовки к монтажу Г- или П-образной лестницы своими руками является изготовление ступеней (в том числе и забежных). Делаются они из доски соответствующего размера (заранее намеченного в проекте). Доска разделяется на несколько участков (в случае с изготовлением забежных ступеней разделение происходит с помощью линий, которые наносятся из угла доски). После того как ступени вырезаны, их нужно подрезать по длине. На готовые изделия наносится лак (в три слоя).
Основные детали готовы. Теперь можно приступать к ее монтажу.
Монтаж маршевой деревянной лестницы
Установка деревянной межэтажной лестницы начинается с изготовления косоуров (или тетив), проступей и подступенков.
Развертка лестницы по стене с указанием размеров
Проступи вырезаются из доски по ранее заготовленному шаблону. Стандартная их толщина варьируется от 30 до 40 см. Если сделать больше, то это будет неоправданный расход материалов и утяжеление конструкции. Подступенки выполняют в сооружении декоративную функцию. Поэтому на них можно сэкономить, используя доску 10-15 мм.
Косоуры изготавливают из цельной доски, на которой отсутствуют какие-либо дефекты. Оба косоура должны быть идентичны, чтобы лестница не получилась асимметричной и перекошенной.
Разметка косоураВариант изготовления косоура с кобылками
Сборка тетивы со стяжками жесткости
Сборка каркаса
Установка косоуров начинается с проделывания пропилов на балке перекрытия, расположенной вверху лестничного пролета. Иногда пропилы заменяются упорами из металла, которые следует крепить к вертикали перекрытия анкерами. Независимо от того, какой способ вы выберите, косоуры должны быть крепко зафиксированы к перекрытию.
Варианты фиксации элементов
На нижнем этаже по линии самой первой ступени устанавливают в полу опорный брус. В качестве крепежа используют анкеры.
Крепление косоура к полу
Монтаж составных частей
Установить ступени не составит особого труда. Вырезы косоуров промазывают клеем и приставляют к ним подступенки, которые затем необходимо выровнять и закрепить с помощью шурупов.
Крепление подступенков к косоурам
Поверх укладывают проступи и фиксируют их к подступенкам, косоурам. Под них рекомендуется положить полимерные прокладки в виде лент. Это предотвратит появление скрипа в результате трения друг о друга деревянных деталей.
Способы установки ступеней на косоурКрепление ступеней к тетиве
Функцию ограждения выполняют балясины, монтируя которые важно правильно соблюсти ровность. С этой целью устанавливают верхний и нижний столбик и соединяют их между собой натянутой ниткой. Она служит ориентиром при установке остальных элементов
Балясины можно прикрепить шурупами или саморезами, которые маскируют затиркой или заглушками
Она служит ориентиром при установке остальных элементов. Балясины можно прикрепить шурупами или саморезами, которые маскируют затиркой или заглушками.
Схема крепления ограждений
Поручень устанавливают и фиксируют на балясинах. Он может быть деревянным, железным либо из другого материала.
Финишная обработка
После монтажа все поверхности необходимо отшлифовать, включая труднодоступные места, торцы, стыки. Затем конструкция обрабатывается защитными средствами, покрывается лаком или краской.
Основание лестницы с поворотом
Основание лестницы – это главная несущая деталь конструкции. Наиболее распространены лестницы на косоурах. Косоуры представляют собой железобетонные, металлические или деревянные балки, которые служат опорой для ступеней. Косоуры могут быть прямыми, округлыми и зубчатыми.
Основание в виде тетивы – это плоская опорная конструкция с вырезами под ступени, которые иначе называют пазами или гнёздами.
Основание на больцах – это строение лестницы, когда опора каждой ступеньки крепится одним краем к стене с помощью мощных крепёжных элементов, а второй торец закрепляется болтами (больцами), к которым потом крепятся перила. Это одна из новых технологий построения основания лестницы, которая позволяет создавать интересные интерьерные решения.
Основание на обсадной трубе – это вертикальная металлическая стойка, которая является основой конструкции для крепления всех остальных деталей и элементов лестницы. Как правило, такое основание имеют винтовые лестницы. Конфигурация и поворота лестницы может быть представлена в двух видах исполнения – Г-образная поворотная лестницы с поворотом 90 градусов и П-образная поворотная лестница с поворотом 180 градусов.
Преимущество Г-образных конструкций состоит в том, что они занимают небольшую площадь и позволяют установить конструкцию в небольшом компактном помещении.
П-образные лестницы создают поворот на 180 градусов. Это могут быть конструкции с площадкой или лестницы с поворотными забежными ступенями. П образные конструкции характеризуются надёжностью и повышенной прочностью.
Бывают и более сложные конфигурации поворота лестницы, например, винтовая лестница. Современные технология проектирования и строительства позволяют создавать сложные комбинированные повороты лестниц, чтобы уместить конструкцию в заданном пространстве и соблюсти дизайн, заданный заказчиком.
Разновидности забежных лестниц
Забежные лестницы, состоящие из прямоугольных и клиновидных проступей, различаются по форме конструкции:
- Поворотные — прямые марши соединены винтовыми участками с поворотом на 90-360°, имеют Г-, П-, S-образную форму.
- Винтовые — состоящие полностью из забежных ступеней.
Лестницы изготавливают из дерева, металла, бетона, пластика, стекла или их комбинаций. Проступи с подступенками образуют закрытый марш, без них — открытый.
Конструкции забежных лестниц включают:
- несущие элементы;
- ступени с проступенками;
- ограждения.
Конструкция забежной лестницы.
Несущий каркас состоит из косоуров, тетивы или вертикальных опор. Иногда консольные ступени закрепляют в стене. При соединении элемента ограждения и проступи с помощью специального болта создается визуально легкая, но очень прочная конструкция, называемая «на больцах».
Ступени в забежных лестницах двух типов — стандартные и забежные. Их размеры и расположение с учетом эргономических соображений и пожарной безопасности регламентируют СНиП 21-01-97, ГОСТ 9818. Согласно нормативам ширина обычной проступи должна стремиться к длине ступни человека — 25-30 см. В забежных этот размер соблюдается в центральной части по ходу движения.
Поворотная ступень представляет собой клин, узкая сторона которого должна быть не менее 10 см, а широкая — не более 40 см. Уклон лестницы выдерживают постоянным. Такие ограничения вводятся, чтобы при ходьбе сохранялся определенный ритм. Иначе человеку будет сложно перемещаться, не исключены падения. Ограждения забежных маршей выполняют из металла, дерева, пластика, стекла. Их высота по нормативу — 90-120 см. Опоры рассчитывают на боковую нагрузку до 100 кг.
