Простая лестница из профильной трубы: монтаж своими руками

Этапы изготовления лестницы из профильных труб

Наиболее часто используемый вариант изготовления лестницы – каркас из профильной трубы, а ступени выполнены из древесины. Для основы берут трубу диаметром порядка 60 см и уголок 40х40 см.

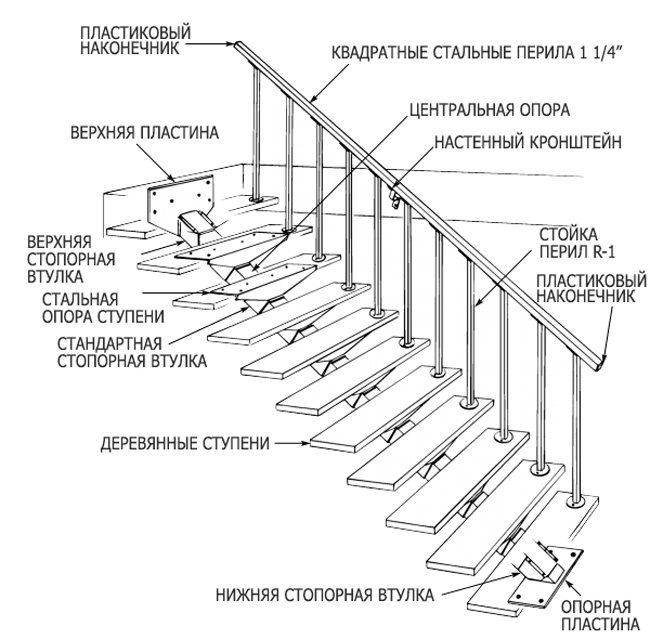

Металлическая лестница с деревянными ступенями

На примере этой конструкции рассмотрим основные этапы работ:

1. На первом этапе делают расчет и чертеж будущей конструкции, определяют количество ступеней и вычисляют длину косоура. Наиболее оптимальные размеры: ширина лестницы в пределах 80-120 см, высота ступеней – не выше 20 см и не менее 12 см, глубина – 30 см.
2. Далее выполняют разметку труб и их нарезку, изготавливают рамки под ступени.
3. Необходимо забетонировать платформу, которая будет служить основанием всей конструкции, а также держать угол наклона. Этот уровень принято считать нулевым – на нем будет находиться первая ступень.
4. Выполняют монтаж профильной трубы, закрепляя ее сваркой к закладкам в бетонной платформе с одной стороны, а с другой к анкерам, которые вмонтированы в стену.
5. К металлической трубе приваривают уголки, расчет размеров которых определяют на начальном этапе. Следует отметить, что все размеры, даже если изготавливается бытовая стремянка, необходимо соблюдать в точности.
6. Когда каркас собран, к нему приваривают перила (если они металлические) или крепят другим способом, если используется дерево или иной материал.

Конструкционные особенности

В процессе изготовления лестницы из профильной трубы существуют нюансы, знание которых значительно упрощает выполнение работы. Так, если перила устанавливают сбоку на лестничный каркас, то удается таким образом увеличить ширину пролета.

Чтобы не было вибраций лестницы при перемещении по ней, длину стоек в пролетах ограничивают.

Деревянные ступени значительно украшают металлическую конструкцию лестницы

Полностью металлическая лестница из профильной трубы не очень привлекательна, поэтому часто используют вспомогательные материалы, такие как стекло, прочный пластик или шлифованную древесину. Это не только облегчает конструкцию, но и делает внешний вид лестницы более красивым.

Приставная стремянка

В подсобном хозяйстве приставная стремянка – незаменимая вещь, которая пригодится для выполнения любых высотных работ. Изготовить ее можно своими руками. Бывают стремянки одностороннего или двухстороннего типов. Конструкционно стремянка выглядит следующим образом – две параллельные профильные трубы, образующие каркас, и прикрепленные к ним ступеньки.

Расчет высоты стремянки делают в процессе определения интервала между основанием, то есть полом, и последней ступенью. Оптимальный интервал между ними – 20-25 см.

Каркас универсальных стремянок может быть раскладным или телескопическим, в котором секции выдвигаются постепенно, по мере надобности. Фиксируют секции посредством защелок или крючков.

Пример изготовления стремянки из профильной трубы

Раскладная стремянка работает в нескольких положениях, и кроме того компактная и легкая в собранном состоянии, что существенно упрощает транспортировку.

В неразборных стремянках соединения выполняют при помощи сварки, а конструкции-трансформеры стыкуют с помощью болтов. Такой способ соединения позволяет быстро демонтировать поврежденный элемент и выполнить его замену.

Готовая стремянка, сделанная своими руками, имеет ряд достоинств, как то легкость, практичность и удобство в использовании, и высокую степень надежности.

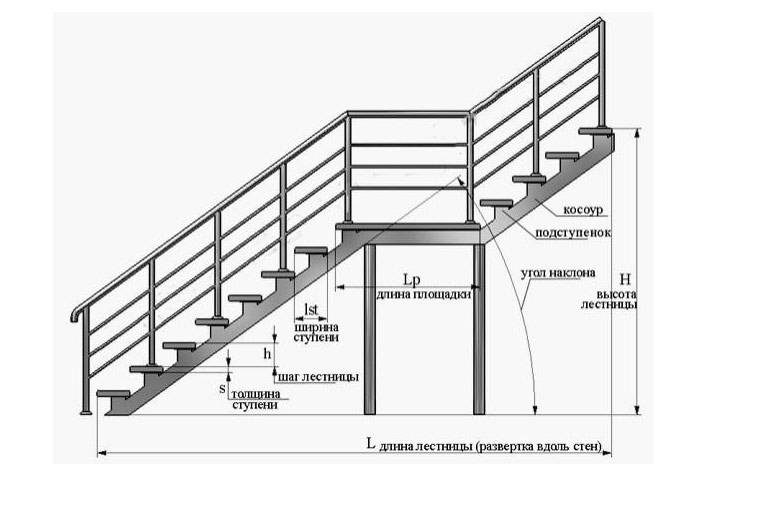

Как сделать каркас металлической лестницы из профильной трубы своими руками: чертежи, расчет

Подсказка: Лучше всего для лестниц использовать квадратную металлическую трубу с сечением 40*60, это самый подходящий вариант. Если использовать трубу с меньшим сечением, то результат получится таким же, как и в случае с уголком, а если выбрать очень большие, то они будут выглядеть некрасиво и грубо.Очень часто между лестницей и стеной оставляют щель, чтобы можно было покрасить стену или поклеить обои. В таком случае стоит конструкцию дополнительно укрепить костылями, которые вбиваются в стенку, крепят их под основной внутренней трубой и подваривают ко всей конструкции.

Рекомендация: Чтобы процесс сборки сложной по конструкции лестницы не стал головоломкой, детали стоит на этапе резки труб пронумеровать, от нижней к верхней.Когда необходимо сделать надежное и долговечное изделие всегда идет речь о металле. Несмотря на то, что прочность металла зависит от его толщины, создавая и собирая лестницу, стоит знать, что чересчур большие размеры могут навредить конструкции.

Параллельно один к другому ставили два швеллера;
С помощью металлического уголка приваривались контуры между швеллерами;
Крепилась ступенька из дерева, или же металлическая рельефная конструкция.

Нельзя забывать о том, что ступени должны монтироваться на уже готовую окрашенную конструкцию, чтобы избежать порчи материала ступеней, за исключением случаев, когда проступи выполнены из металла.Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль. Чтобы правильно определиться с этим параметром, можно обратиться к данным, представленным в данной таблице.

При этом длина марша исчисляется между точками опоры. То есть, можно предусмотреть элементы усиления – стойки, упирающиеся в поверхность пола и косоур, чтобы сделать свободную длину пролета меньше, если в этом возникает необходимость. Если по ряду причин необходима постройка лестницы с забежными ступенями, то придется тщательно просчитать ее параметры, так как конструкция должна полностью отвечать существующим правилам безопасности передвижения по ней. Подробная информация о том, как создать проект и произвести необходимые расчеты для последующего монтажа, предлагается в статье нашего портала “Забежная лестница своими руками . а почему бы не сделалть лестницу вертикальной(тогда профиля 20х40 за глаза и поперечины 20х20) с выносом сантиметров 30 и промежуточным креплением по середине к стене (по типу пожарных лестниц на зданиях) mahmut написал : Может фермой сварить? Прожилину из двух поясов 20*20*1,5 Максимальный прогиб в середине – там расстояние между поясами увеличивать.

Монтаж лестницы своими руками

Рассмотрим, как самостоятельно сделать лестницу из профильной трубы на примере конструкции на ломаных косоурах с поворотной площадкой и забежными ступенями. Если следовать приведённым ниже инструкциям, то это вполне выполнимо.

Материалы и инструменты

Для начала нужно подготовить все необходимые инструменты и материалы:

• профильные трубы нужных размеров и в необходимом количестве;
• арматуру;
• доски;
• круглую трубу нужного диаметра;
• защитный состав для древесины и металла;
• краску и лак;
• сварочный аппарат и электроды;
• «болгарку» с отрезными кругами;
• дрель и перфоратор с набором свёрл;
• молоток;
• угольник;
• рулетку;
• уровень строительный и отвес;
• шлифовальную машинку;
• струбцины;
• пульверизатор, валик или кисти;
• ножовку по дереву или электролобзик.

Также нужно подготовить средства индивидуальной защиты (брезентовый костюм, перчатки, очки или маску для сварочных работ, респиратор).

ФОТО: cdnmedia.220-volt.ruБез этих инструментов сложно работать с металлом

Чертежи и схемы

Ничто нельзя создать без наличия чертежа и схемы сборки. На них указываются размеры всех деталей, типы соединений углы и последовательность работ.

ФОТО: avatars.mds.yandex.netЧертёж металлической лестницы на двойном косоуре с забежными ступенями

Подготовительные работы

В первую очередь нужно подготовить место, где будет установлена конструкция. В нашем случае лестница будет изготовлена в мастерской, поскольку в ней есть все условия для работы.

Иллюстрация	Описание действия
	На полу разметить место проёма, чтобы легче было рассчитать забежные ступени и не выходить за пределы имеющихся размеров
	Для облегчения работы рекомендуется сделать шаблон. Это не только упростит, но и ускорит процесс изготовления лестницы. С помощью шаблона разметить профильную трубу
	Нарезать нужное количество сегментов ломаного косоура
	Выставить посредством угольника сегменты каркаса под углом 90°, зафиксировать их струбцинами и при помощи сварки соединить между собой
	Нарастить сегменты, создавая таким образом косоур до необходимой длины. Всё время проверять себя угольником
	При помощи «болгарки» зачистить все сварные швы

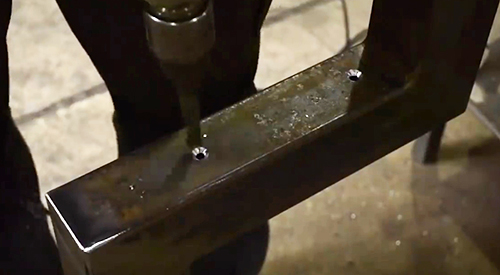

	На косоуре разметить и высверлить отверстия под крепление ступеней

Сборка лестницы

Иллюстрация	Описание действия
	Установить в заранее намеченном месте опорные балки и приварить к ним основания под систему
	Всё время проверять вертикали и горизонтали при помощи строительного отвеса и пузырькового или лазерного уровня
	В середине конструкции, где намечен поворот, установить вертикальную опорную балку
	Приварить к опорной балке и косоурам горизонтальные профильные трубы, которые придают дополнительную прочность конструкции и являются опорой для забежных ступеней

Покраска конструкции

Иллюстрация	Описание действия
	Все металлические элементы лестницы хорошо обезжирить
	Далее элементы каркаса загрунтовать, что придаст конструкции не только долговечность, но и создаст хорошую основу под финишное покрытие
	Поверх грунтовки нанести финишное покрытие выбранным цветом. Малярные работы лучше выполнять пульверизатором, чтобы получить равномерно окрашенную поверхность

Монтаж ступеней

Иллюстрация
Описание действия

Для изготовления проступи взять хорошо просушенную доску, разметить и распилить на заготовки нужного размера

Снять с древесины фаску при помощи ручного фрезера

Примерить проступи на металлическую конструкцию

Особое внимание уделить забежным ступеням

После того как убедились, что проступи выпилены строго по размеру, покрыть их защитной грунтовкой

После высыхания грунтовки нанести паркетный или палубный лак

Установка ограждений

Иллюстрация	Описание действия
	Теперь можно перейти к созданию ограждения, которое выполняет не только декоративную, но и защитную функцию. В нашем случае для ограждения были заказаны кованые элементы
	При помощи сварки изготовить ограждение, связав его с общей конструкции при помощи «прихваток»
	Из круглой металлической трубы сделать опорные столбики и перила
	Окрасить ограждение тем же способом, что и вся лестничная конструкция. Проверив полностью собранную лестницу, разобрать её для переноса на место окончательного монтажа
	Установить лестницу в лестничном проёме в доме, используя мощные анкера. В результате получилась вот такая прочная и надёжная лестница с красивым ограждением

Лестница из профильной трубы своими руками: достоинства и недостатки

Металлический профиль является достаточно прочным и одновременно гибким материалом, поэтому с его помощью можно сделать изделия различной формы, также этот материал отличается универсальностью, поэтому стал часто использоваться в быту.

Винтовая лестница с поворотом на 180 градусов собирается из металлических элементов. При сборке их вставляют друг в друга и фиксируют в таком положении

Если с металлического профиля сварить своими руками каркас для лестничной конструкции, она будет иметь множество плюсов:

• С помощью профиля можно сделать разные виды лестниц – винтовую, на 180ᵒ, сварка круглой конструкции будет немного сложнее;
• Благодаря тому, что будет производиться собственноручно расчет, чертежи, метал можно будет скомбинировать со стеклом, пластиком, для получения более эффектного результата, дополнят который разнообразные цветовые сочетания;
• Для более экономного варианта применяется только сам профиль, его можно с легкостью обработать порошковыми красками золотого, бронзового или серебристого цвета, или сделать черную основу, с вкраплениями блестящих элементов;
• Подобная лестница является, и привлекательной внешне, и сможет прослужить долгие годы;
• Если задумка хозяина состоит из нескольких сложных элементов, то собрать ее самостоятельно будет не трудно, нужно только разделить ее на секции, и сделать заготовки;
• Установить подобное изделие можно, как на этапе начального строительства, так и в конце ремонтных работ;
• Ценовая категория для лестниц, изготовленных из металлического профиля, является довольно доступной, поэтому ее сможет позволить себе любой желающий;

К нужным для работы инструментам относятся – сварочный аппарат и необходимое количество электродов, болгарка и круги к ней для обработки металла, набор сверл и перфоратор, молоток и маркеры для измерения.

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

• два швеллера устанавливались параллельно друг другу;
• между ними наваривались контуры из металлического уголка;
• в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

• Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
• Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
• Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
• Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
• Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
• Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
• Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
• Цена профиля не является неподъемной и вполне по карману обычной семье;
• Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

• Сварочный аппарат и пачку электродов к нему;
• Болгарка и круги по металлу;
• Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
• Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

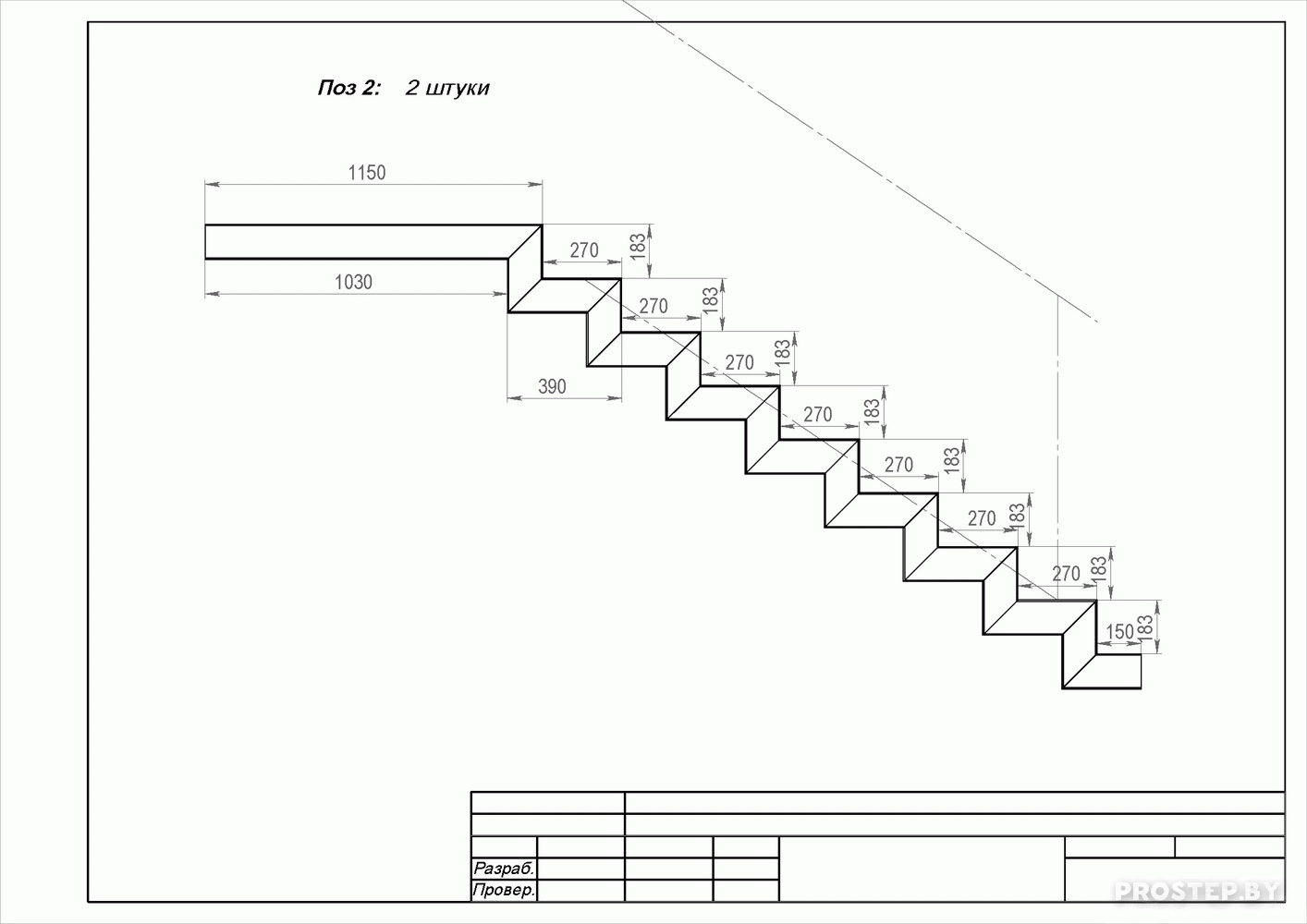

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Плюсы и минусы

Профильная труба, помимо прочего, хороша универсальностью и надёжностью

Металлическая профильная труба — универсальное изделие, применяемое для изготовления всевозможных конструкций. Её популярность обусловлена множеством положительных свойств:

1. Универсальность использования. Такие изделия можно применять для любых построек. Есть множество видов профильной трубы, её используют везде – от элементов декора помещений до мощных несущих конструкций. Распространено её использование в качестве нагрузочно-декоративных частей дизайна, таких как ножки стола, перила, видимый каркас мебели.
2. Пластичность и лёгкость. Эти свойства дают возможность при необходимости согнуть элемент конструкции. Для этого нужен только трубогиб. Используют механические, электрические и гидравлические устройства – их выбирают с учётом бюджета, задач, которые нужно выполнить, и объёма работ.
3. Стоимость материала. Металл – доступный и прочный материал. Его стоимость окупается продолжительным сроком службы и эффективностью использования.
4. Надёжность. Изготовленные из профтрубы конструкции могут выдержать значительные нагрузки длительное время.
5. Разнообразие изделий. Можно подобрать и использовать трубу подходящих для вас параметров.
6. Простота устройства конструкций. Удобная и простая форма и монолитная структура упрощают как перевозку, так и использование материала.
7. Длительный срок службы. При качественном монтаже и правильном уходе детали из профильной трубы способны служить не один десяток лет.
8. Стойкость к повреждениям. Хотя металл и боится коррозии, он прекрасно противостоит механическим повреждением. Кроме того, в наше время существует множество составов для защиты материала от воздействия окружающей среды.
9. Стойкость к воздействию температур. Металлические конструкции нормально функционируют почти без изменения своих технических характеристик даже при очень высоких или низких температурах.
10. Могут использоваться вместо арматурных элементов. Прочность и надёжность профильной трубы позволяют использовать ее даже при возведении мостов и башен.

Но, помимо множества положительных свойств, профильная труба имеет и недостатки:

1. Сложность в изготовлении.
2. Не имеет защиты от атмосферных воздействий и коррозии (но можно приобрести более дорогие оцинкованные профильные трубы).
3. Её всё же сложнее гнуть, чем круглую трубу, но, как говорилось выше, с помощью специальных приспособлений можно решить эту проблему.

Лестница из профильной трубы на второй этаж. Выбираем профиль

Делать лестницы из металла стали давно, и это совсем не новая идея

При выборе такой конструкции особое внимание уделяли металлическому уголку и швеллеру

Принцип сборки, который применялся годами:

• Параллельно один к другому ставили два швеллера;
• С помощью металлического уголка приваривались контуры между швеллерами;
• Крепилась ступенька из дерева, или же металлическая рельефная конструкция.

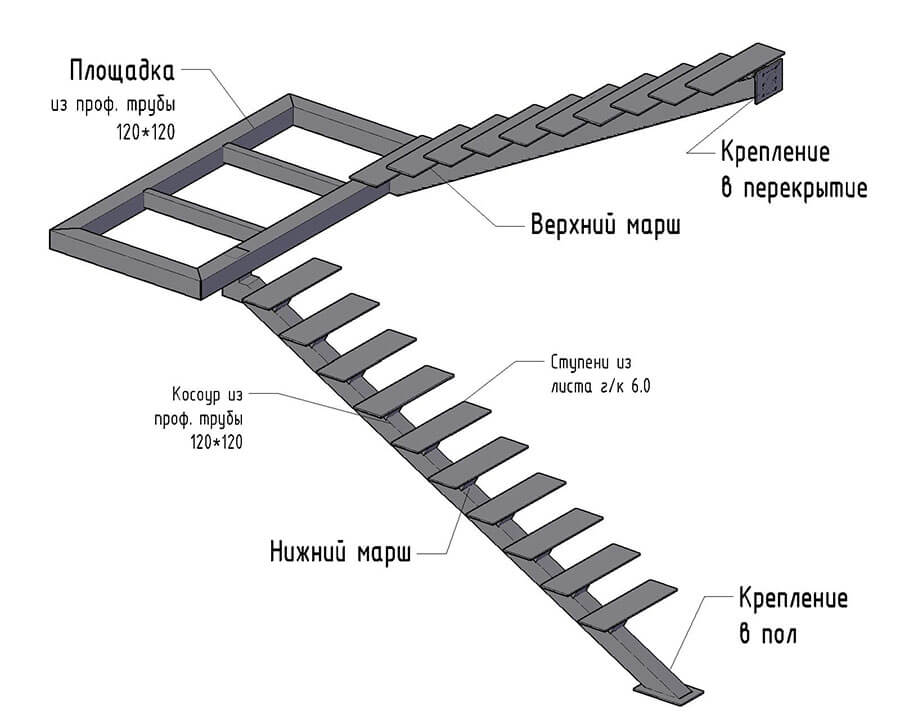

Лестница на второй этаж своими руками из профильной трубы

Судя по многолетней практике, можно сказать, что использование металлического уголка недолговечное, поскольку под воздействием нагрузок он деформируется. Металлическому уголку нашли альтернативу, и это металлический профиль.

Подсказка: Лучше всего для лестниц использовать квадратную металлическую трубу с сечением 40*60, это самый подходящий вариант. Если использовать трубу с меньшим сечением, то результат получится таким же, как и в случае с уголком, а если выбрать очень большие, то они будут выглядеть некрасиво и грубо.

лестница на второй этаж из профильной трубы

Достоинства лестницы, сделанной из металлопрофиля:

• С таким профилем можно сделать стационарную лестницу, приставную и даже винтовую. Повороты у лестницы могут быть под каким угодно углом;
• С ним можно комбинировать какие угодно материалы, красиво смотрится дерево и стекло, и даже пластик. Комбинируя металл с такими материалами, можно сделать лестницу уникальной и абсолютно в любом цвете;
• Можно использовать и один только профиль, поскольку его легко покрасить современным порошковым методом. Популярностью пользуются золотой и серебряный цвет, а также насыщенный чёрный с блестящим металликом в некоторых местах;
• Такая лестница прочная и красивая, может прослужить несколько десятков лет;
• Даже если каркас делается сложной формы, то собрать лестницу можно и самому, главное — это правильно сделать заготовки;
• Установить её можно как на этапе строительства самого дома, так и во время проведения ремонта;
• Цена изделия невысока и доступна каждому;
• Собрать её можно и самому с использование обычного бытового сварочного аппарата.

Видео: Лестница из профильной трубы

Приставная лестница для бытовых работ

Существует несколько способов сборки своими руками приставной лестницы из профильной трубы. Если вы не знакомы с тонкостями работы сварочным аппаратом, ступеньки можно зафиксировать при помощи болтов и уголков, однако сварная конструкция является более прочной.

Вместо приставной лестницы можно сделать стремянку – сооружение, удобное для строительных работ

Итак, нам потребуются:

• профильные трубы длиной 200-250 см с сечением 40 мм – 3 шт.;
• стальные пластины аналогичного сечения – 4 шт.;
• металлические уголки – 12-16 шт.;
• верстак;
• бытовой сварочный аппарат;
• набор 3-миллиметровых диодов;
• болгарка с дисками по металлу;
• наждачная бумага (шлифмашинка);
• ЛКМ по металлу (краска, антикоррозийная грунтовка).

Конструкция металлической лестницы сварена из профиля и уголков

Перед тем как сварить лестницу из профильной трубы, необходимо одну заготовку разрезать на несколько частей по 30 см – получатся ступеньки. Их количество зависит от длины профиля: например, из двухметровой заготовки получится 6 маленьких отрезков.

Так выглядит металлический каркас с разметкой и комплект перекладин для приставной лестницы

• делаем разметку – на длинных перекладинах обозначаем места сварки, интервалы между отметками – 25-30 см;
• если для дополнительной фиксации необходимы уголки – привариваем сначала их;
• чтобы конструкция обрела стабильность, производим сварку перекладин и крайних ступенек, таким образом, получаем прямоугольную раму;
• привариваем оставшиеся короткие отрезки;
• концы профиля делаем глухими – для этого используем металлические пластины;
• зачищаем неровности швов;
• грунтуем и покрываем специальной краской.

Если вам потребуется лестница большей длины, используйте другой профиль, например, с сечением 50 мм. Чем тяжелее и длиннее конструкция, тем мощнее и толще должна быть труба.

Винтовая лестница на второй этаж

Сооружение винтового типа используют, когда существует дефицит площади или возникает необходимость в дополнительном оригинальном дизайнерском элементе. В процессе подготовки необходимо приобрести инструмент: сварочный аппарат с диодами, циркулярную пилу, ножовку по металлу, напильник, шлифмашинку, молоток, рулетку и маркер. Наиболее простой вариант – ведущая на второй этаж лестница из профильной трубы в виде столба, к которому по спирали крепятся ступеньки.

Винтовая лестница на второй этаж, собранная из металлического профиля и деревянных ступенек, не только функциональна и удобна, но и служит украшением для дома из кирпича или дерева

В качестве опоры выступает толстостенная труба круглого сечения, длина которой зависит от расстояния от пола первого этажа до пола (или потолка) второго этажа. Из второй трубы, с тонкими стенками, но большего диаметра, необходимо сделать гильзы, оптимальная длина которых – 22-25 см. Гильзы будут нанизываться на опорный столб одна за другой уже с приваренными рамами ступеньки. Приступки бывают различной формы (прямоугольной, овальной), но наиболее удачный вариант – удлиненный равнобедренный треугольник, вершиной приваренный к гильзе.

Интересное дизайнерское решение – вынос винтовой лестницы наружу и оформление входа на второй этаж с улицы

• Привариваем рамы для ступенек к гильзам.
• Нанизываем гильзы на центральную опору.
• Устанавливаем опорный столб на бетонное основание, закрепляем в верхней части.
• Придаем ступеням нужное положение, свариваем гильзы между собой.
• Для придания прочности соединяем ступени металлическими столбиками и с внешней стороны.
• Зачищаем, грунтуем и красим всю конструкцию целиком.
• Декорируем ступени (подойдут доски, толстая фанера, листы металла).

Кроме профиля часто для устройства винтовых конструкций используют косоуры – прочные металлические балки.
