Подготовительные работы
Перед закладкой фундамента очистите участок от мусора и дерна
Несмотря на кажущуюся простоту изготовления, ленточный фундамент для дома требует строгого соблюдения всех соблюдения технологии, в противном случае конструкция не выдержит нагрузки, и возведенное основание не станет надежной опорой для здания. Выполняя все манипуляции пошагово в точном соответствии с руководством, можно быстро сделать качественную основу, которая прослужит долгие годы.
Прежде чем приступить к сооружению самого фундамента, необходимо выполнить все манипуляции, связанные с подготовкой участка:
- расчистку;
- разметку;
- земляные работы.
Для разметки используйте колышки
Расчищая участок, на котором планируется возвести постройку, недостаточно просто убрать мусор. Потребуется избавиться от лишней растительности в виде кустов и деревьев, после чего снять плодородный слой почвы вместе с травой. Теперь можно начинать разметку.
Для этого потребуется заготовить деревянные или металлические колышки и вбить первый, определив и отметив место будущего угла. На этом колышке закрепляют шнурку, выбрав нить, не отличающуюся высокой растяжимостью, чтобы избежать последующего провисания.
Шнурку натягивают в сторону второго угла, где вбивают второй колышек. Необходимо чтобы полученная линия была параллельной ограде, а после этого приступают к определению прямого угла, используя так называемый египетский треугольник.
Ширина фундамента зависит от ширины стен дома
Теперь шнурку протягивают под прямым углом к первой, отмечая расположение второй линии основания. Третья нить должна быть строго перпендикулярна второй и параллельна первой. Обозначив по такому принципу прямоугольник, получают разметку наружной стороны основания. Прежде чем приступить к разметке его внутренней стороны, необходимо определить ширину основания.
Устройство ленточного фундамента требует, чтобы данная ширина была определена в зависимости от ширины стен будущего дома и толщины щитов, используемых для сооружения опалубочной конструкции. Выполнив все необходимые расчеты, отмечают точки, вбивают еще по одному колышку в каждый угол и натягивают по всему периметру нить. Теперь можно приступать к разметке под ленту основания для каждой внутренней стены дома.
Укладка контура
Подробно рассмотрев все сильные и слабые стороны ленточного фундамента, каждый проектировщик без сомнений и колебаний примет решение о том, насколько оправданным будет монтаж несущего контура для реализации конкретного девелоперского или инфраструктурного замысла.
- Нельзя упускать из внимания тот факт, что такой тип основания считается вовсе не дешевым.
- Именно по этой причине при постройке палаточных городков, торговых павильонов и прочих легких конструкций применяют практически незаглубленные модицификации ленты или же вообще отказываются от нее в пользу более доступных по стоимости фундаментов.
Как правильно гнуть арматуру.
Существует множество способов сгибания арматуры своими руками. В зависимости от температуры, при которой происходит процесс сгибания, выделяют горячий и холодный способы гибки. В первом случае место сгиба арматуры нагревается паяльной лампой до температуры порядка 800 градусов, а затем сгибается на нужный угол под ударами молотка. Данный способ хорош тем, что не требует значительный физических усилий или наличия специального оборудования для сгибания арматуры.
Но не следует забывать о том, что из-за нагрева и последующего остывания место сгиба становится хрупким и в дальнейшем может треснуть. Если вы выбрали горячий метод гибки, позвольте стержню остыть на воздухе и не охлаждайте его водой.
Холодная гибка происходит без подогрева, что снижает риск ухудшения качества металла в месте сгиба.
Как правильно армировать ленточный фундамент арматура.
Станок для гибки.
В зависимости от применяемого оборудования выделяют четыре способа холодной гибки:
- Арматуру небольшого диаметра (не более 8 мм) можно согнуть своими руками, но так вы не сможете получить точный угол.
- Вы можете собрать простейшее устройство для гибки арматуры из двух обрезков труб, подвижного и закрепленного. Металлический стержень фиксируют в неподвижной трубе, а на его свободный конец надевают вторую трубу и используют ее как рычаг.
- Вы можете получить простейший станок для сгибания арматуры, если приварите к металлической станине стальной уголок и рычаг с поворотной платформой. Закрепив стержень в уголке, вам достаточно будет повернуть платформу при помощи рычага, и вы получите арматуру, согнутую под нужным вам углом.
- Если вам предстоит большой объем работ, рекомендуем приобрести промышленный станок для сгибания арматурных прутьев с электрическим, механическим или гидравлическим приводом.
Сооружение фундамента: пошаговая инструкция
При устройстве ленточного фундамента своими руками вам придется освоить несколько профессий: землекопа, бетонщика, арматурщика и пр. Но сначала поработайте снабженцем.
Заранее приготовьте:
- доску толщиной 20 мм, оструганную с одной стороны (для сооружения опалубки)
- арматурную сталь периодического профиля диаметром 10-14 мм;
- проволоку для вязки армирующего каркаса;
- песок и щебень (или гравий) для устройства подушки.
Бетон необходимой марки лучше заказать готовый. Если же вы приняли решение выполнить полный цикл строительства ленточного фундамента своими руками, запаситесь цементом, песком и гравием для приготовления бетонного раствора (как сделать расчет бетона на фундамент).
Заготовив все необходимое, приступаем к строительству ленточного фундамента.
Пошаговая инструкция будет служить вам «путеводителем»:
- В соответствии с выполненной ранее разметкой роем траншею шириной 1,5 метра и глубиной до 2,5 метра. Вручную эту работу можно выполнить штыковой лопатой. Если условия позволяют, то лучше привлечь небольшой экскаватор.
- На дно подготовленной траншеи насыпается слой песка и плотно утрамбовывается. Чтобы процесс уплотнения протекал быстрее и качественнее, песчаный слой обильно проливают водой. Сверху насыпают 20-сантиметровый слой щебня или гравия и тоже тщательно трамбуют. Затем подушку заливают цементным раствором толщиной в 10 см, и оставляют в покое на 10 дней (о том, как правильно залить фундамент под дом).
- Перерыв можно использовать для изготовления элементов опалубки. Подготовленные щиты по прошествии указанного срока устанавливают в рабочее положение. Смонтированную опалубку изнутри выстилают гидроизоляционным материалом (устройство опалубки для фундамента своими руками).
- Внутри опалубки монтируется армирующий каркас, собранный предварительно на земле в отдельные секции (какой расход арматуры на 1 м3 бетона фундамента). Каждая из них состоит из верхнего и нижнего поясов, скрепленных друг с другом вертикальными арматурными стержнями меньшего диаметра. Соединение элементов каркаса производится методом вязки при помощи стальной проволоки. Сварку в данном случае не применяют.
- После установки арматуры в полость опалубки заливается бетон.
Заливку лучше всего производить в один прием. Но такое в частном строительстве редко удается, в основном в этом случае заливают фундамент за несколько заходов.
Такое допускается, но делать это надо таким образом, чтобы швы между отдельными слоями бетона располагались горизонтально.
Технология изготовления ленточного фундамента
Опалубка снимается через 7-10 суток, и готовый монолит подвергается гидроизоляции. Его поверхности обмазывают битумной мастикой, а затем к им приклеивается рубероид или другой рулонный гидроизолятор.
Завершается процесс земляными работами. На этом этапе необходимо произвести обратную засыпку пазух строительным песком средней крупности. Его засыпают послойно, трамбуя и проливая водой. Не забудьте при этом контролировать состояние гидроизоляции: ее можно случайно повредить.
Сварка сетки
Варить отдельные стержни сетки железобетонного фундамента можно двумя видами контактной электрической сварки: стыковой и точечной.
Точечная контактная сварка основывается на использовании тепла, которое выделяется в местах контакта стержней во время пропускания электрического тока, чтобы разогреть металл на этих участках до температуры плавления. Осаживая разогретые стержни друг к другу, получается их надежное соединение. Контактной точечной сваркой можно варить узлы каркасов и сеток, которые представляют собой два или три пересекающихся стержня под углами 60 и 90 градусов.

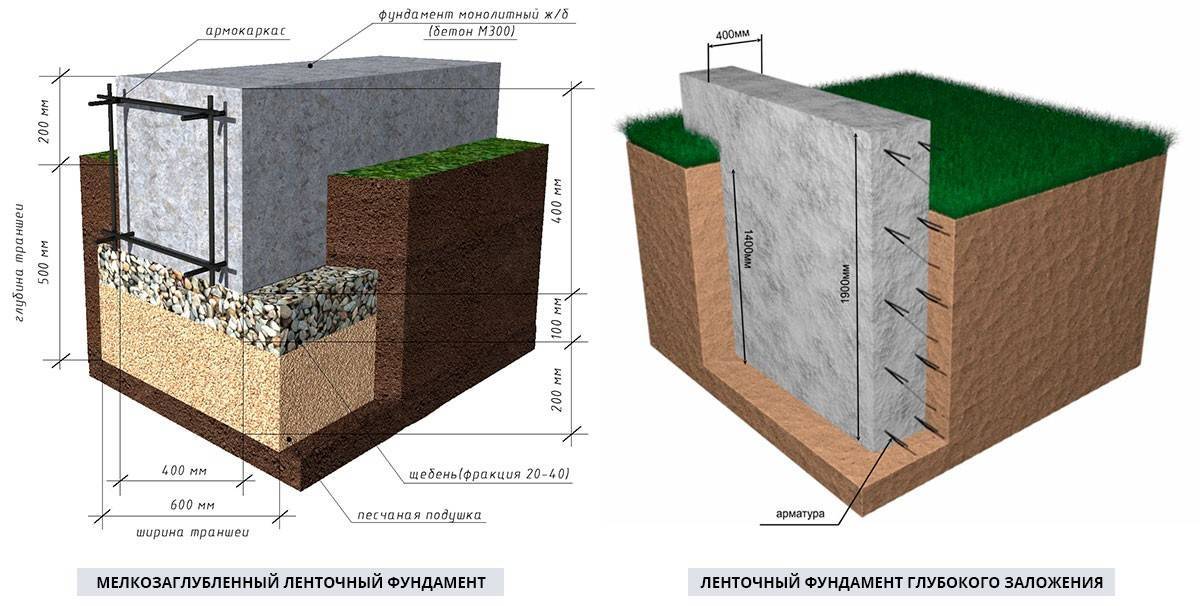

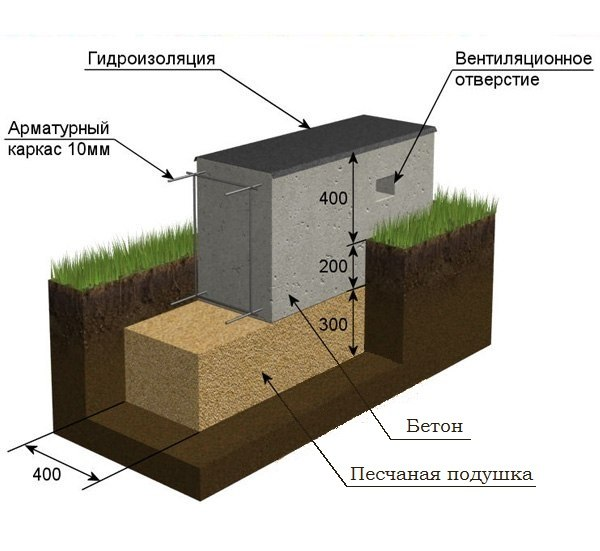

Технология выполнения мелкозаглубленного ленточного основания
Как сделать мелкозаглубленный ленточный фундамент? Как и все типы фундаментов, мелкозаглубленный выполняется в несколько этапов, последовательность которых необходимо соблюдать, чтобы получить качественное прочное основание.
Подготовительные работы
В первую очередь на месте строительства, выполняют подготовку площадки для возведения фундамента. Для этого весь строительный мусор убирают с участка, а также в некоторых случаях снимают верхнюю часть грунта (около 10-15 см). Затем приступают к разметке территории. Для этого по углам будущего фундамента устанавливают колышки и между ними натягивают леску или веревку. Точно таким же образом отмечают внутренние углы ленты. Правильность разметки проверяют диагоналями.
Когда разметка полностью окончена, необходимо приступать к рытью траншеи. Ее глубина обычно не превышает около 50 см и ширина около 60-80 см. Роют ее обычно самостоятельно, поскольку привлечение техники для этого является нецелесообразным.
Закладка подушки
По завершению обустройства траншеи под фундамент, необходимо приступить к закладке подушки под него, которая снизит воздействие грунта на основание. Для этого в первую очередь нужно уплотнить грунт на дне траншеи, после чего засыпать слой песка. Обычно это около 15 см.
Песок также лучше хорошо утрамбовать, после чего на него высыпать слой гравия около 10 см, поверх которого укладывается слой геотекстиля или рубероида.
В случае если необходимо утеплить основание фундамента, рекомендуется воспользоваться несъемной опалубкой из пенополистерола.
Установка опалубки
После закладки подушки на дно траншеи, приступают к установке опалубки. Она может быть изготовлена из самых разных материалов, и наиболее практичной и популярной, является деревянная опалубка из струганных досок, которые сбиваются в щиты нужной величины
Важно чтобы шляпки гвоздей или саморезов, с помощью которых доски скрепляются в щиты, были с внутренней стороны, чтобы обеспечить максимальную гладкость внутренних стенок основания
Устанавливается опалубка по всему периметру ленты с внутренней и внешней стороны. Закрепляются щиты при помощи распорок и кольев, которые вбиваются также по всему контуру.
При установке опалубки рекомендуется проверять горизонтальность и вертикальность установленных щитов, поскольку от этого зависит геометрическая правильность фундамента.
Рекомендуется все опалубочные элементы изолировать толем либо каким-либо другим методом от влаги, которая есть в бетонном растворе.
Армирование ленты
После установки опалубки обычно выполняют армирование фундамента, поскольку без данного этапа просто не обойтись, так как использование арматуры значительно повышает прочность конструкции в целом.
Как правило, армирование происходит следующим образом:
- На дно траншеи укладывается продольная арматура в несколько рядов (обычно достаточно уложить 2-3 арматуры).
- К ней привязываются вертикальные и перпендикулярные пруты по всему периметру с расстоянием между собой около 50-100 см.
- Далее выполняется верхний пояс арматуры точно таким же образом, как и нижний. В вертикальной арматуре привязывают продольные перпендикулярные пруты.
Фото правильного армирования можно увидеть ниже.
Крайне не рекомендуется использовать сварку для армирования, поскольку в месте сварки арматура теряет свои свойства и значительно быстрее может прийти в негодность. Кроме того, рекомендуется отступать со всех сторон на 5 см от стенок при укладке арматуры. Это позволит полностью утопить арматуру в бетон.
Заливка бетона
Как правило, фундамент рекомендуется заливать за один раз, однако в случае если бетон делается самостоятельно, то можно его заливать в несколько слоев, при этом важно:
- Первый слой бетона распределить по всему периметру фундамента.
- Проткнуть его в нескольких местах прутком, чтобы исключить образование воздушных пустот.
- Заливать каждый последующий слой бетона еще до момента схватывания предыдущего.
- Последний залитый слой бетона нужно выровнять и разгладить с помощью правила и посыпать сухим цементом с помощью сита. Это позволит избежать образования трещин на поверхности.
После заливки бетона, его оставляют на месяц, поскольку полное созревание происходит в течение 28 дней.
Как залить фундамент под дом
Монолитный тип фундамента — оптимальный вариант для частного домостроения. В этом случае укладка позволяет существенно сэкономить на транспортировке и монтаже конструкций. Не нужно нанимать грузоподъемный кран для установки элементов в проектное положение или КамАЗ для перевозки бетонных блоков и плит.
Монолитные фундаменты можно делать из бетона заводского изготовления или замешивать раствор самостоятельно бетономешалкой. Рекомендуется первый вариант. Дело в том, что строго соблюсти пропорции состава в кустарных условиях очень сложно. Для заводского бетона таким гарантом станет паспорт, в котором указаны проверенные показатели материала.
Чтобы самостоятельно изготовить материал, потребуется подготовить чистую воду, цемент, песок и щебень (или гравий). Их смешивают друг с другом строго соблюдая пропорции, которые зависят от того, какую марку бетона нужно получить. Если добавить в состав чуть больше песка или щебня, чем это требуется, прочность опорной части здания пострадает.
Таблица пропорций для приготовления бетона
Чтобы правильно залить фундамент, нужно ознакомиться с основными правилами бетонирования:
- Бетон надо заливать за один прием с временными промежутками до 1,5 часов. Если делать большие перерывы в работе, раствор схватывается и образуются швы бетонирования, которые ослабляют конструкцию. Технология разрешает делать горизонтальные швы при крайней необходимости. Устраивать Монолитный фундамент вертикальные швы недопустимо, поскольку в этом случае опора дома не сможет сопротивляться деформациям грунта.
- Класс бетона выбирают в зависимости от типа опорной части. Для столбчатого или свайного фундамента достаточно класса В 15. Для ленты нужны марки от В 15 до В 22,5. Строительство фундамента дома по технологии плиты требует бетона марок В 22,5 или В 25.
- После заливки материал должен набрать прочность. В среднем на это уходит 28 дней. Продолжать строительные работы можно после набора конструкцией 70% марочной прочности.
- Лучше выполнять работы в теплую сухую погоду. Идеальная среднесуточная температура для твердения бетона — +25°С. При температуре ниже +5°С материал практически не застывает. Для нормального твердения в этом случае используют специальные добавки и обогрев.
- В течение 1—2 недель после заливки нужно проводить уход за бетоном. Он заключается в смачивании поверхности водой.
- Для самостоятельного замешивания смеси потребуется цемент, песок, щебень (гравий) и чистая вода. Пропорции зависят от класса прочности. С завода материал доставляют автобетономешалкой – она позволяет продлевать срок жизни раствора и доставлять его на сравнительно большие расстояния.
Можно ли выполнять процедуру частями?
При самостоятельном строительстве фундаментной конструкции не всегда удается в короткий срок заполнить всю опалубку бетоном. В таких обстоятельствах допускается поэтапное возведение фундамента.
Главное условие – поэтапную заливку бетонной смеси нужно выполнять до того, как ранее залитые слои начнут схватываться и затвердевать. Временной интервал между каждым этапом не должен превышать 2-4 часа, в зависимости от температуры окружающей среды.
Стадии созревания бетонной смеси
В залитой цементно-песчаной смеси поочередно происходят два физических процесса: схватывание и твердение. Продолжительность первой стадии, в зависимости от погодных и климатических условий, составляет 3-24 часа.
После фазы схватывания происходит постепенное затвердевание материала. Данный процесс может длиться несколько суток или недель, прежде чем бетонный состав наберет проектную прочность. Окончательное твердение происходит в среднем через 20-30 суток.
Правила поэтапной заливки
Длительность перерывов между заливками каждого последующего слоя определяют с учетом температуры и влажности воздуха. В летнее время этот интервал должен составлять не более 2 часов, в холодную погоду он может быть увеличен до 3-4 часов.
Если по каким-либо причинам заливку следующего слоя приходится переносить на несколько дней, поверхность фундамента следует прикрыть пленкой, чтобы замедлить процесс испарения влаги из бетона. В этом случае смесь будет дольше сохраняться в состоянии, при котором допускается поэтапная заливка.
Горизонтальная, вертикальная и диагональная
Методы поэтапной заливки ЛФ классифицируются по порядку заливки очередных пластов бетона:
- горизонтальная;
- вертикальная;
- диагональная.
Технология вертикальной заливки предусматривает создание фундамента отдельными блоками, которые создают в опалубке, разделяя ее на несколько секций при помощи вертикальных перегородок. Этот способ требует более тщательных расчетов и замеров, особенно при последующем выравнивании поверхностей фундамента.
Диагональная заливка при строительстве небольших частных домов используется крайне редко из-за сложности метода. Такая технология чаще применяется при возведении сооружений со сложной архитектурой. Этот метод подразумевает заливку бетона частями, под определенным углом относительно горизонтальной плоскости.
Как рассчитать, сколько надо?
Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.
После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.
Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.
Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.
На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».
Тяжёлый бетон приготавливают из:
- цемента М 300 – М 800,
- щебня гранитных пород,
- среднефракционного песка,
- воды средней жёсткости с добавкой различных видов пластификаторов.
Его применяют для возведения заливных фундаментных лент.
Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.
Определение глубины заложения и высоты ленты
В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:
Уровень грунтовых вод
Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.
В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.
Глубина промерзания
Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.
Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.
Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.
Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:
- до 70 см – без продольной арматуры;
- от 71 до 90 см – один ряд;
- от 91 до 130 см – два ряда;
- от 131 до 170 см – три ряда;
- от 171 до 210 см – четыре ряда.
Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.
Сбор нагрузки
Максимальная масса строения включает в себя следующее:
- Вес всех конструкций дома, включая фундамент.
- Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
- Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
- Ориентировочный вес максимального количества людей, одновременно находящихся в доме.
Ширина подошвы
Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:
- T — удельная нагрузка от максимального веса строения (см. выше);
- k – коэффициент запаса (1,1);
- S – площадь подошвы (S = P/T);
- R – сопротивление грунта.
R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).
При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.
Технология выполнения
Перед тем, как правильно залить ленточный фундамент, необходимо подготовить земельный участок и выполнить разбивку будущего сооружения на местности
Перед тем, как правильно залить ленточный фундамент, необходимо подготовить земельный участок и выполнить разбивку будущего сооружения на местности. Для этого территория строительства очищается от мусора и ненужных зелёных насаждений. Далее выполняется разбивка осей будущего сооружения и их привязка от границ участка. После определения места расположения одного из углов дома под прямым углом к нему натягивается шнур. От него размечаются следующие углы здания и забиваются колышки. По колышкам натягивается шнур. От него отмеряют ширину фундамента и натягивают второй шнур.
Как выполняется дальнейшее строительство мелкозаглублённого фундамента, расскажет наша пошаговая инструкция и видео в конце статьи:
- Копаем траншею при помощи лопаты или строительной техники. Дно траншеи выравниваем по уровню.На дне необходимо выполнить песчаную подушку высотой 200 мм. Песок после укладки заливается водой и трамбуется.
- Затем укладывается слой изоляции. Для этого можно использовать плотную плёнку, бетонную прослойку высотой 10 см или рубероид. Применять геотекстиль в данном случае не стоит, поскольку он только снизит прочность основания.
- Теперь приступаем к возведению опалубки. Для этого можно использовать доски, влагостойкую фанеру, OSB или специальные щиты. Внутреннюю поверхность деревянной опалубки лучше закрыть плёнкой. Так вам будет проще снимать доски после застывания бетона, а также они меньше загрязнятся, и их можно будет использовать в дальнейшем.
- Теперь выполняется устройство арматурного каркаса. Для этих целей изготавливаем пространственный каркас из арматуры диаметром 1-1,2 см. Шаг поперечных прутков 20 см. Каркас устанавливаем в опалубку так, чтобы после заливки бетоном от края бетонной поверхности до арматуры было не меньше 50 мм тела фундамента. Это позволит надёжно защитить каркас от коррозии.
- Не забывайте установить и привязать к каркасу трубы (гильзы), через которые в дом будут заводиться инженерные коммуникации. Также стоит заложить трубы для вентиляции пространства под домом. Чтобы в них не попал бетон при заливке, туда насыпается песок.
После приготовления или покупки бетонной смеси можно приступать к заливке
- 6.После приготовления или покупки бетонной смеси можно приступать к заливке. Как правило, заливку производят послойно. В каждом слое удаляются пузырьки воздуха при помощи глубинного вибратора. Так конструкция будет прочнее. При заливке бетона не стоит его лить с высоты более 1,5 м, чтобы не вызвать снижения прочности конструкции.
- 7.После заливки бетонная лента накрывается полиэтиленовой плёнкой для равномерного испарения влаги. Кроме этого, летом необходимо первую неделю смачивать бетон для защиты от пересыхания. Через неделю плёнку можно убирать.
- 8.Опалубку можно снимать при набирании бетоном первоначальной прочности. Обычно это происходит через две недели. Полное застывание наступает через 28 суток.
- 9.Стенки фундамента защищаются от влаги при помощи битумной мастики, которая наносится в два слоя.
- 10. Выполняется утепление основания. Для этого лучше всего использовать экструдированный пенополистирол. Он крепится к внешней поверхности до точки промерзания грунта. Особенно важна теплоизоляция фундамента в доме с подвалом.
- 11. Теперь можно производить обратную засыпку котлована или траншеи. Для этого лучше использовать смесь песка, глины и гравия, которая тщательно трамбуется.
- 12. Для защиты фундамента от атмосферных осадков выполняется отмостка.
Ещё один вариант выполнения ленточного фундамента вы можете найти в предложенном видео:
Инструкция по заливке
Прежде чем приступить к работе, нужно детально изучить все технологические рекомендации экспертов-строителей о том, как правильно залить фундамент под дом. Даже если устройство основания буду выполнять подрядчики, полученная информация позволит вам со знанием дела контролировать рабочий процесс.
Заливка фундамента своими руками производится в несколько этапов:
- сооружение опалубки;
- изготовление армирующего каркаса;
- бетонирование.
Сборка опалубки
Перед тем как залить фундамент под дом своими руками, нужно правильно собрать и установить опалубку. Эта конструкция состоит из деревянных щитов, установленных вдоль траншеи. Они будут служить для формирования бетонного основания. Каркас должен быть достаточно жестким, чтобы выдержать давление бетонной смеси.
Фото 10. Опалубка для плитного фундамента
Щиты необходимо выставлять непосредственно по краю выкопанной траншеи без зазоров, через которые может вытекать бетон. Крепление осуществляется с помощью забитых в грунт брусков, параллельно стоящие конструкции крепятся между собой перемычками. С наружных сторон щиты распираются брусками, как показано на фото 11.
Фото 11. Опалубка под ленточное основание
Изготовление арматурного каркаса
Чтобы качественно залить фундамент своими руками и получить высокопрочную монолитную конструкцию, нужно изготовить надежный армирующий каркас. Он представляет собой пространственный каркас из рифленой арматуры сечением 12-16 мм. Соединение прутов между собой производится с помощью вязальной проволоки.
При армировании основания ленточного типа на дно траншеи на расстоянии 30-50 мм от стенок и с применением подставок высотой 30-50 мм укладывается 2-3 продольных прута (в зависимости от ширины ленты), которые связываются между собой поперечинами через 300-400 мм. Далее к ним крепятся вертикальные прутья длиной, которая должна быть равной глубине будущего фундамента. Затем через каждые 300-400 мм по высоте прикручивается горизонтальный каркас из продольных и поперечных арматурных стержней.
Рисунок 12. Схема армирования ленточного основания
Армирующий каркас для плитного фундамента делается в виде двухрядной горизонтальной сетки с размерами ячеек 200х200 мм. Они устанавливаются тоже на подставки, чтобы арматуру покрывал защитный слой бетона. Второй ряд армирующей сетки располагается на расстоянии 30-50 мм от предполагаемой верхней поверхности основания.
Фото 13. Армирующий каркас для плитного основания
Заливка бетонной смеси
Перед тем как залить ленточный фундамент, нужно рассчитать необходимое количество бетона. Для этого нужно высчитать объем каждой ленты и просуммировать все полученные значения. Запас добавлять не нужно, поскольку при расчетах дважды учитывался каждый угол периметра. А при определении количества бетона для плитного основания желательно добавить запас 10 %.
Фото 14. Бетонирование плитного основания
В процессе работ важно выполнить заливку всего фундамента за один раз для получения однородной монолитной конструкции. Нарушение этого правило чревато образованием трещин и постепенным разрушением основания. Поэтому в большинстве случаев застройщики заказывают уже готовую бетонную смесь в специальных машинах – «миксерах»
Это не только облегчает ручной труд, но и значительно ускоряет работу
Поэтому в большинстве случаев застройщики заказывают уже готовую бетонную смесь в специальных машинах – «миксерах». Это не только облегчает ручной труд, но и значительно ускоряет работу.
Фото 15. Процесс заливки ленточного основания
Обычно для основания используется бетон марки М250-М400. Лучше всего, если заливка фундамента под дом будет выполняться в теплое время года, поскольку в условиях минусовых температур снижаются прочностные характеристики железобетонной конструкции.
После заливки выполняется уплотнение бетона с помощью специального глубинного вибратора с последующим разглаживанием смеси для получения идеально ровной поверхности без впадин и наплывов.
Последовательность сооружения ленточного фундамента показа в следующем видео:
Процесс заливки плитного основания показан в следующем видеоматериале:
Заключение
Бетонный фундамент — основа для здания. Тип и размер бетонного основания взаимосвязан с конструкцией и чертежом дома, территорией постройки и технологией возведения.
При использовании дешевых материалов монтаж ленточного устройства выполняется с низкой производительностью всего спектра работ. Поэтому подход к построению ленточного основания должен быть осмысленным и разумным
Последующий этап строительства дома — масштабная работа, важно при возведении фундамента правильно произвести комплекс работ: не допускаются ошибки в процессе расчета, проектировании чертежа и конструирования
