Рассчитываем количество расходного материала
Неписанное правило гласит, что перед тем, как отрезать, нужно несколько раз правильно отмерить. За основу расчета берутся размеры – ширина и длина корпуса гаража: они определят количество профлиста без учета угла наклона и нахлеста. Пользуясь тригонометрией, вычисляют гипотенузу – это будет длина листа, она же совпадает с чистовой длиной прогонов.
Количество элементов зависит от протяженности строения и шага (расстояния между соседними). Обычно чаще, чем через 60-90 сантиметров их не размещают. Кроме того, учитывают расход материала на обрешетку: это деревянный брус, уложенный крест-накрест, чтобы создать опорную поверхность для листа. Обязательно учитывают расход на раскрой и напуск материала, в среднем, это 20 %.
Все полученные цифры округляют в большую сторону. Не помешает заранее уточнить размеры профлиста и мерные длины проката (бруса) для каркаса: они повлияют на расход. Лучше «ошибиться» в большую сторону, чем в меньшую.
Вначале о самом материале
Крыша из профлиста своими руками – эта задача под силу даже не слишком опытному в строительных делах человеку. Относительная простота монтажа связана со свойствами кровельного материала. А в чем его особенность?
Профлист – это современный универсальный материал. Применяется не только для покрытия крыши. С его помощью, конечно подобрав подходящую марку, можно своими руками возвести забор, «обшить» стены дома или построить самостоятельное сооружение.
Профнастил производится из стального оцинкованного листа, который прогоняют через специальный станок. На выходе получается изделия с нужным профилем, что усиливает несущие способности материала. В дальнейшем заготовку могут покрыть дополнительной защитой, в качестве которой служит краска или полимерный слой. Второй вариант более долговечен.
К преимуществам использования профлиста для покрытия крыши специалисты относят:
- Небольшой вес материала. Это, во-первых, не дает большой нагрузки на стропильную систему крыши. Во-вторых, позволяет произвести все работы своими руками, без привлечения спецтехники;
- Долговечность и надежность. Профлист имеет оцинковку, плюс к этому большинство марок покрыто полимерным слоем. Такая защита надежно защищает материал от внешних воздействий;
- Сделать крышу из профнастила легко. Материал хорошо режется, гнется. Это позволяет покрывать даже сложную кровлю. Но все-таки не на любой конструкции можно использовать профлист. Круглую крышу таким материалом не покроешь.
Еще один плюс – это доступная цена. Профнастил стоит дешевле, чем металлочерепица. Конечно, тут многое зависит от толщины металла и полимерного покрытия.
Расчет материалов
Длина может различаться, а вот ширина – величина постоянная (чаще всего 0,5 м, 1 м или 2 м). Шириной считают размер листа поперек. Обозначают ее двумя цифрами – полный размер и полезная (рабочая) ширина. Рабочая величина означает, какой просвет накрывает профиль, учитывая перехлест с соседним листом. Боковой нахлест равен ½ волны листа. Когда наклон крыши менее 8 градусов, рекомендуют выбирать полный шаг волны. Если длина листа более 5-6 м рекомендуют укладывать настил с горизонтальным нахлестом. Так уменьшается риск повреждения материала. Простой расчет у односкатных, двухскатных и ломаных крыш.
Расчет:
- Замеряют ширину ската (W) по карнизу и длину ската (L) – расстояние от карниза до конька. Для многоуровневых крыш измеряют величину по каждому скату.
- Для расчета горизонтальных рядов ширину делят на рабочую ширину и округляют полученную цифру в большую сторону. Например, если ширина ската 8 м, а рабочая ширина 1 м, то получают 8 рядов.
- Для расчета количества листов (с учетом карниза) добавляют размер нахлеста, полученный результат делят на равные части. Сумма двух размеров – количество листов расчетной длины. Число рядов умножают на количество листов в одном ряду для каждого ската. Полученные цифры суммируют.
Например, при ширине ската 8 м и длине 6 м, если тип профиля С21, ширина листа 1 м, длина листа 3,5 м, нахлест 0,1 м, понадобится 16 листов.
Для сложных конструкций расчеты проводят с помощью компьютерной программы.
Техника безопасности при работе с профнастилом
Общие требования безопасности при покрытии кровли, работе на высоте никто не отменял. Обязательно используются спецодежда, нескользкая обувь, применяются переходные трапики и устойчивые лестницы. Эквилибристика, показная ловкость не нужны: они могут стать причиной возникновения опасных ситуаций.
Должно выполняться простое правило: безопасность работающих – превыше всего. То, что можно подготовить и разметить, отрезать на земле, внизу, делается там. При использовании электроинструмента недопустимо применение поврежденной или неисправной техники, работа без защитных очков. Контакт с острыми краями профнастила может привести к травмам, поэтому необходимы перчатки или рукавицы.
Схема монтажа профлиста на подготовленную крышу
Устройство крыши предполагает соблюдение схемы работы, от чего и будет зависеть качество будущей кровли. Сначала под планку ендовы на уровне обрешетки крыши надо сделать плотный настил на расстоянии шестидесяти сантиметров от разжелобка по обеим сторонам.
Строительный пирог для кровли из профнастила.
Нижние доски ендовы надо укладывать с нахлестом от двухсот миллиметров, донная планка крепится гвоздями с краев, окончательное ее крепление происходит уже с кровлей. При пологом скате рекомендуется использовать уплотнительные мастики.
Донная планка заходит под конек на 250 миллиметров, между ней и профнастилом рекомендуется ставить универсальный либо профилированный уплотнитель. Торцевые доски лучше всего монтировать выше обрешетки, чтобы потом можно было прикрепить торцевые планки. Таким образом делается ветровой уголок.
Далее устройство крыши предполагает установку карнизной планки и подшивки профнастилом. Карнизная планка должна идти ниже профлиста, при этом следует обеспечить вентиляцию для подкровельного пространства.
Укладка самих профилированных листов зависит от типа кровли. Так, для пологой кровли применяется нахлест на одну волну и уплотнительная продольная прокладка, а для крутых уплотнитель не используется. Для вальмовых кровель монтаж начинается с центра самой вальмы. При укладке следует листы выравнивать по шнуру, который натягивается вдоль карниза, по торцу ската этого делать нельзя.
Способы укладки листов
Вертикальная укладка листов профнастила производится так, чтобы не повредить ранее уложенные листы.
Монтаж может производиться несколькими способами.
- Вертикальная укладка листов. При таком варианте сначала внизу монтируется первый лист, который имеет временное крепление, таким же образом настилается и первый лист для второго ряда. После этого укрепляют второй, делая таким образом блок из четырех листов. К этому блоку пристыковывается следующий и так далее. Такой монтаж крыши можно использовать, когда есть необходимость укладки профнастила, имеющего дренажную канавку.
- Монтаж можно сделать и из блока, состоящего из трех листов. Очередность работ будет следующая: сначала настилаются два листа первого ряда, надежно скрепляются между собой, а третий лист второго ряда пристыковывается последним. Такой блок можно закреплять после его выравнивания по карнизу, потом таким же образом делается следующий блок и так далее.
Внимание: при использовании любого способа укладки необходимо тщательно проверять все узлы крепления, так как именно от этого будет зависеть качество и надежность кровли!
Коньковая и торцевая планки
Что же дальше подразумевает строительство крыши из профлиста? Обычно торцевая планка имеет два метра в длину, если происходит ее наращивание, то планки укладываются только внахлест. Монтаж таких изделий делают со стороны свеса крыши, по направлению к коньку.
При этом необходимо сделать так, чтобы торцевая планка перекрывала хотя бы одну волну профлиста. Крепление осуществляется при помощи саморезов к торцевой доске и профлисту с шагом до одного метра.
Что ж, готов новый узел крыши, поэтому можно продвигаться дальше. Строительство кровли не обходится, конечно же, без конька. Это один из основных и ответственных узлов крыши.
При монтаже используются гладкие коньковые элементы, между ними специалисты рекомендуют прокладывать проветриваемый дополнительный уплотнитель. В том случае, когда используются гофрированные листы, можно монтировать коньковый уплотнитель.
Планки примыкания

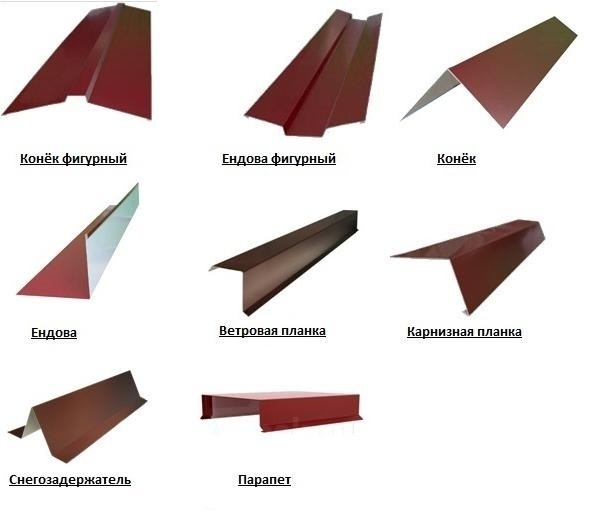

Дополнительные элементы для кровли из профнастила.
Последние работы по монтажу крыши включают установку планок примыкания. Планки примыкания – это элементы с длиной в два метра, которые укладываются внахлест до двухсот миллиметров. Крепление осуществляется со стороны кровельных листов при помощи саморезов 19 на 4,8 миллиметров, шаг крепления должен составлять четыреста миллиметров.
Технология оформления требует тщательного соблюдения всех инструкций. Для соединения стены и торца крыши необходимо применять специальный коньковый уплотнитель, который укладывается между верхним краем профнастила и планкой стыка.
Далее необходимо сделать укладку продольного уплотнителя для бокового примыкания крыши, что обеспечит защиту от попадания в щели снега. Для крутых кровель такой уплотнитель не используется.
Профлист в качестве кровельного материала довольно сильно отличается от прочих, он более прочен и надежен, а срок его службы может составлять до нескольких десятков лет. Однако следует помнить, что качественно он будет служить только при правильном монтаже и соблюдении всех рекомендуемых технологий.
Классификация профнастила
Оцинкованный профнастил с полимерным покрытием – идеальный вариант для крыши.
Профилированные листы имеют классификации, виды, маркировку, отличаются напылением и эксплуатационными свойствами. Чтобы правильно рассчитать вес и надежность будущей конструкции, необходимо заранее подобрать правильный профнастил.
Облицовка изготавливаются из стали, меди, алюминия, хромоникелевых сплавов. Всего существует 5 разновидностей данного кровельного покрытия:
- стальной профиль без защитного напыления;
- профиль из меди, алюминия и хромникеля;
- лист, прошедший горячую оцинковку;
- лист, прошедший горячую оцинковку, с декоративно-защитным покрытием (цвет подбирается по универсальной таблице RAL);
- листы специального назначения (гнутые, тисненные, фактурные).
Для возведения крыши наименее подходящим материалом является сталь ввиду ее недостаточной коррозийной стойкости. Для кровельного перекрытия чаще всего используют оцинкованные листы, отличающиеся высокой износостойкостью.
В качестве покрытия используются такие материалы, как:
- акрил влагостойкий и ударопрочный;
- полиэстер устойчив к прямым солнечным лучам (выгоранию), щелочам и кислотам, механическим повреждениям, атмосферным осадкам;
- поливинилхлорид позволяет создавать фактурное напыление, устойчив к механическим воздействиям и климатическим перепадам, быстро выгорает на солнце;
- поливинилиденфторид применяется в суровых климатических условиях, ударопрочный;
- полиуретан отличается устойчивостью к температурным скачкам, не лопается на морозе и не плавится на жаре.
Главным критерием при выборе профлиста является его маркировка:
- несущий («H») используется для возведения крыш;
- стеновой («C») применяется для облицовки стеновых поверхностей;
- несуще-стеновой («HC») является универсальным материалом;
- профнастил кровельный («ПK») подходит для кровельных перекрытий;
- продольно гнутый («ПГ») – перекрытие, используемое для возведения арочных конструкций.
Маркировка также помогает определить параметры гофра листа. Цифровой код, стоящий после буквенного обозначения, указывает на его высоту в миллиметрах. Так, например, профиль марки Н75 имеет очень жесткий гофр в 75 мм. Для крыш используют профилированные листы с жесткостью от 44 мм – для жилых домов и от 57 мм – для монолитных массивных перекрытий.
Способы укладки
Существуют два способа укладки профнастила на крышу.
1 способ. Этот способ называется вертикальной укладкой. Опустить первый лист вниз от свеса на 4 см и наживить при помощи самореза. Далее, взять вторую профилированную пластину и выровнять с бортами первой пластины и закрепить. Таким методом собрать четыре листа воедино, а затем скрепить их на вершине волн используя саморезы. К полученной секции, присоединяют новые блоки.
2 способ. При таком способе делается секция, включающая в себя три профилированные пластины. Укладываются две пластины в первом ряду и выравниваются по краю, с последующим скреплением. Вся суть такого метода в том, что третья пластина из второго ряда, должна пристыковываться в последнюю очередь. Таким же методом, собираются все последующие секции.
При соблюдении всех инструкций и хорошем креплении, кровля из профнастила будет надежной и качественной.
Подготовка инструмента
Оснастка, инструмент зависят от выбранной схемы монтажа (на саморезах или кровельных гвоздях), объемов работ. При грамотно проведенном расчете, если размеры гаража позволяют минимизировать использование приспособлений для резки, можно обойтись без болгарки. С другой стороны, на обрешетку брус, в любом случае, придется подгонять/наращивать с использованием ножовки и накладок.
Минимальный комплект должен включать:
- Молоток.
- Уровень.
- Отвес.
- Рулетку.
- Ножовку по дереву
- Отвертки (лучше со сменными насадками).
- Электродрель, шуруповерт.
- Угловую шлифмашину с набором дисков.
Необходимые компоненты перечня добавляют/исключают применительно к конкретной ситуации. Например, шуруповерт со сменными аккумуляторами способен заменить дрель и наоборот.
Как покрыть кровлю — процедура укладки профнастила
Профнастил монтируют на заранее изготовленную обрешетку. Лучше всего это делать листами Н или СН. Желательно, чтобы они были оснащены специальными капиллярными канавками, что даст возможность сэкономить на герметике (обычно с его помощью дополнительно уплотняются продольные нахлесты). Участками перекрывания листов лучше избирать нижние изгибы, фиксируя их саморезами. Предпочтение рекомендуется отдавать крепежам с полимерными шайбами, которые обеспечивают хороший уровень герметичности. При обустройстве горизонтальных нахлестов следует предотвращать возможность затекания воды внутрь покрытия.
Укладка НС-8 проводится с нахлестом в 2 волны; то же самое касается НС-10. В остальных случаях применяется одинарный нахлест. Размеры вертикальных нахлестов выбираются с ориентацией на угол уклона крыши. Для кровли уклоном 30 градусов оптимальный размер нахлеста -150 мм, для уклона 15-30 градусов – 200 мм: в таком случае влага с крыши не будет проникать внутрь гаражного помещения.
Какой вид профнастила выбрать?
Прочность и надежность этого вида материала зависит от нескольких параметров:
- толщины стали: естественно, чем выше этот показатель, тем лучше; слишком тонкая сталь будет выгибаться при малейшем порыве ветра; наиболее универсальным считается материал толщиной 0,3-0,5 мм; но лучше использовать более прочный профлист 0,45-0,5 мм
- форма и высота гофры: максимальную жесткость гарантирует волна в форме трапеции; для крыш с углом наклона от 45° ее оптимальная высота – не менее 20 мм; для плоских крыш этот параметр должен быть выше
- толщины цинкового покрытия: она должна составлять 140, а еще лучше 275 г на каждый квадратный метр; покрытие меньшей толщины быстро придет в негодность, ведь цинк способен со временем выветриваться
Ассортимент профнастила
Наиболее часто для покрытия кровли применяется материал с маркировкой С20 или Н20. Цифра 20 означает высоту профиля в миллиметрах. Маркировка «Н» применяется для несущего (кровельного материала). Он имеет волну в виде трапеции достаточной высоты, снабженную ребрами жесткости. Использовать можно универсальный (НС) и даже стеновой профлист, маркируемый буквой «С». Необходимо лишь выбирать материал с высотой волны от 20 мм. Более надежной будет кровля, собранная из профиля КП20. Буква «П» в маркировке обозначает наличие канавки для сбора конденсата, защищающей кровлю даже от небольших протечек.
Повышенная высота гофры обеспечит материалу повышенную жесткость. Стоит такой материал чуть выше. Но конечная цена кровли будет равной. Ведь расход профилированного металлопроката С10 или П10 будет выше, так как его необходимо будет укладывать с нахлестом в 2 гофры. Для КП20 же достаточно будет нахлеста в 1 волну.
Несущий (кровельный) материал, маркируемый буквой «Н», имеет более высокую волну в форме трапеции. Такие ребра жесткости обеспечивают лучшую сопротивляемость снеговой и ветровой нагрузке. Но при использовании более массивного стенового с высотой гофры свыше 45 мм понадобится усиление стропильной системы, иначе возможно ее обрушение.
Цветовое разнообразие покрытия профнастила
Материал, покрытый только слоем цинка, обойдется дешевле. Профнастил с цветной полимерной защитой выглядит более оригинально. Но основная функция такого покрытия не только декоративная – оно предназначено для дополнительной защиты стали от преждевременной коррозии. Будет лучше, если оно будет матовым – такие покрытия выгорают не так быстро. Наиболее надежным и долговечным считается напыление из полиуретана. Профнастил с покрытием из полиэстера обойдется дешевле.
Проверить реальную толщину покрытия без специальных инструментов нереально. Поэтому лучше избегать покупки материала от малоизвестных производителей
Обязательно обращайте внимание на прямолинейность кромок и качество грунтовки на обратной стороне листов. Никаких загибов, изломов листов быть не должно.
Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы
Пошаговая инструкция монтажа крыши из профнастила
После того, как сооружена обрешетка, можно начинать монтаж профлистов. Технология укладки профнастила на крышу своими руками несложная, но необходимо иметь помощника. Без него не обойтись при монтажных работах, требующих дополнительных рабочих рук. В любом видео, которое создано на тему монтажа профилированных листов, можно увидеть хотя бы 2 человек, выполняющих укладку кровельного материала.
Профнастил – габаритный материал. Подробное устройство крыши из него включает не только сам процесс монтажа, но и такую процедуру как его подъем. От того, как он будет выполнен, зависит целостность используемого материала. Чтобы поднять профлист на крышу, рекомендуется устанавливать лаги, упирающиеся одним концом в грунт, другим – в карнизную планку кровли. Расстояние между лагами должно быть меньше, чем размеры профилированного листа. Вместо лаг можно использовать лестницы без перил.

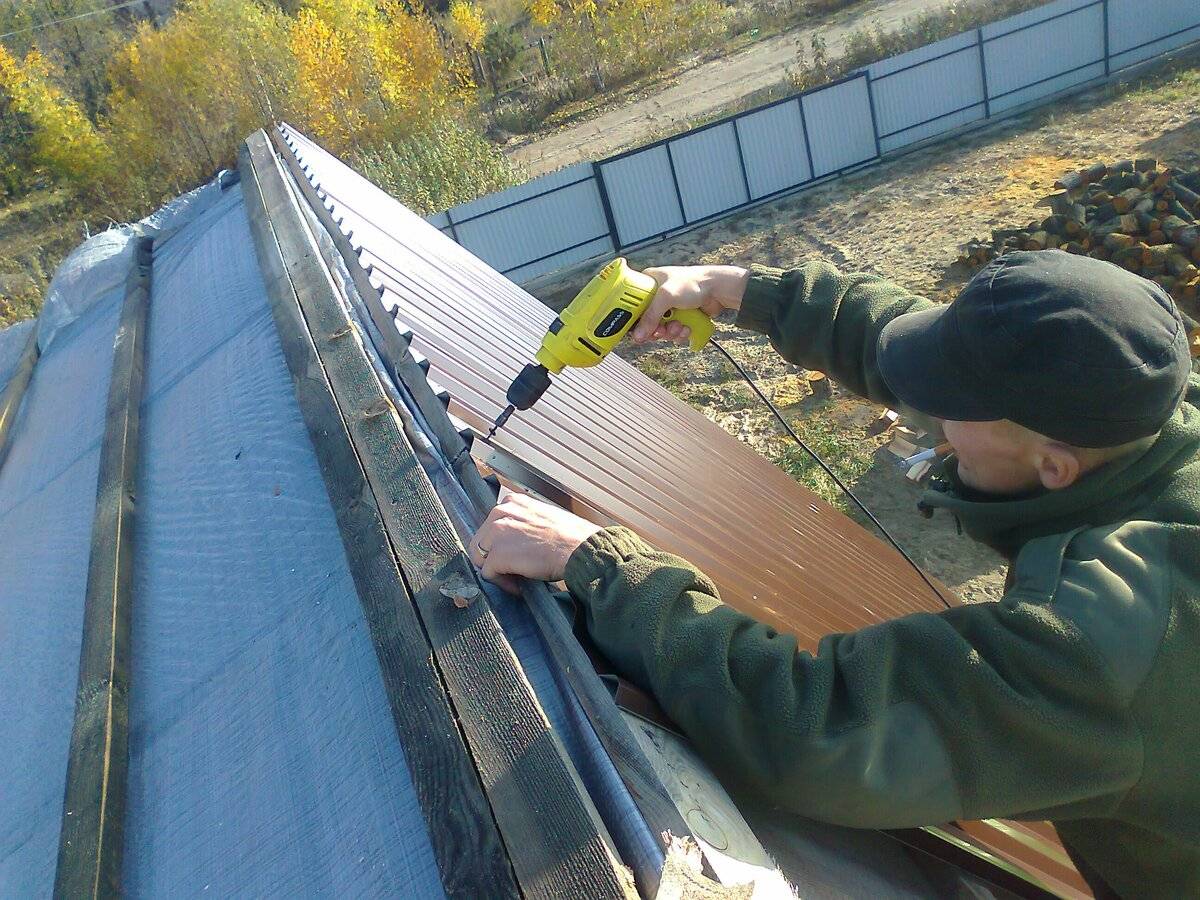

После подъема начинается процесс крепления. Какие правила следует соблюдать?
1. Монтаж лучше начинать с торца ската крыши. Боковой нахлест желательно выполнять на 0,5 волны. При пологости ската – 1,5 волны. 2. Выравнивание первого листа следует выполнять по карнизу. От процесса укладки первого листа зависит ровность и красота завершенной крыши. 3. Саморезы нельзя слишком сильно затягивать, чтобы избежать повреждения кровельного материала. 4. Крепление выполняется в нижней части волны. В месте коньковых элементов и там, где производится нахлест – в верхней. 5. В местах поперечных, продольных стыков нужно выполнять уплотнение из ленты-самоклейки или же из битумной мастики.
Сложная крыша из профнастила
Монтаж сложных крыш несущественно отличается от обычной кровли. Технология укладки и закрепления профильных листов, торцевых планок и конька полностью идентична. Имеются лишь нюансы в закреплении дополнительных элементов кровли. Кроме того, появляется необходимость в тщательной герметизации стыков профильного листа с имеющимися элементами кровли, чтобы закрыть доступ влаги и пыли в пространство под кровлей.
При креплении планки ендов следует подготовить сплошную обрешетку. Нижняя планка закрепляется саморезами или гвоздями по краям. Нахлест в случае удлинения должен быть 200 мм. Верхний край планки загибается в месте примыкания к коньку кровли. Планку от профильного листа рекомендуется отделить уплотнителем или выполнить специальной мастикой герметизацию. Полное закрепление нижней планки ендов производится вместе с закреплением профильных листов.
Верхняя планка ендов размещается симметрично нижней планки поверх профильного листа. Она закрывает стык между кромками и выполняет декоративную функцию. При ее установке также рекомендуют использовать уплотнитель или герметизировать.
Если через кровлю проходит дымоход, то около трубы необходимо сделать сплошную обрешетку. На трубе планка примыкания закрепляется дюбелями, а на обрешетке – саморезами. Допускается герметизация места стыка планки примыкания и трубы, особенно, если планка вставляется в подготовленную для нее щель в трубе. На планку примыкания укладывается профильный лист с применением уплотнителя. Аналогичным способом профильный лист с помощью планки примыкания крепится к стене на кровле.
Укладка профлиста вокруг дымоходов и вентканалов
Большинство производителей профильных листов изготавливают и дополнительные элементы любых форм по индивидуальным замерам, поэтому никаких трудностей в создании сложной крыши из профнастила не возникнет.
В целом кровля из профнастила своими руками выполняется довольно быстро. Данный материал поставляется в виде стальных профилированных листов с цинковым гальваническим и полимерным покрытием. При нарушении защитного слоя (глубоких царапинах, открытых линиях реза) будущая кровля будет подвержена коррозии и преждевременному износу. Именно поэтому при монтаже кровли следует быть аккуратными, работать в обуви с мягкой подошвой и не оставлять отрытых для природных осадков линий реза.
Крепится профнастил для кровли на деревянную обрешетку. Для этого применяются хорошо просушенные доски с обработкой антисептическими составами. Также можно использовать стальные прогоны. При этом высота гофры листа должна быть не менее 4 см. Если скат крыши небольшой, желательно купить профнастил, длина которого превышает размеры ската. В этом случае будут исключены поперечные стыки листов, и влагостойкость кровли увеличится.
Рис. 1 — Монтаж профнастила с нахлестом
- Нг – размер нахлеста горизонтального;
- Кс – размер свеса карнизного.
Когда длина ската крыши превышает максимальные размеры листа профнастила, материал необходимо монтировать с нижнего угла в горизонтальном направлении. Таким образом, верхний лист будет ложиться внахлест на нижний, исключая протекание во время дождя. Размер горизонтального нахлеста подбирается с учетом угла наклона ската (см. таблицу 1).
Особенности укладки листов
Укладка листов профнастила начинается с правого торца. Если обустраивается шатровая крыша, то листы должны укладываться с обеих сторон, начиная с самой высокой точки ската.
Сначала следует установить карнизную планку (выступ от края свеса составляет 3,5-4 см), которая крепится при помощи саморезов. Между планкой карниза и листом необходимо дополнительно укладывать уплотнитель.
Если уклон меньше 12 градусов, уплотнитель используется и на продольных швах, а также делается нахлест в 2 волны.
Водосточная канавка придает всей конструкции дополнительную надежность. Следует помнить о том, что профильная канавка при монтаже должна располагаться внизу листа.
- Уже установленный лист фиксируют у конька кровли и края свеса.
- Укладывают следующий лист, затем листы выравнивают по краям, фиксируют, как указано в пункте 1.
- На гребне волны листы скрепляют с 50-сантиметровым шагом (направление – от свеса до конька).
В каком порядке следует укладывать листы настила?
Для надежной и долгой эксплуатации кровли следует соблюдать некоторые правила крепления листов. Необходимо учитывать некоторые моменты:
- возможность расширения листов в центре под влиянием высокого температурного режима;
- воздействие ветра;
- высокую плотность точек соединения листов.
Ремонт крыши из металлопрофиля
Если в помещение начала просачиваться влага, то нужно очень тщательно проверить всю кровельную поверхность. Следует выяснить, насколько надёжно затянуты крепёжные элементы, и при необходимости подтянуть их. Если это не дало никаких результатов, нужно выполнять другие операции:
- запаивание или замазывание мастикой мелких царапин и трещин;
- зачистка, грунтовка и покрытие битумным лаком мест, где появилась ржавчина;
- устранение небольших отверстий в кровле с помощью пакли и битумной мастики;
- устранение средних отверстий с использованием заплат из мешковины или рубероида и битумной мастики.
Если этого недостаточно, то придётся выполнять полный капитальный ремонт. Он включает в себя демонтаж, а также замену металлопрофильных листов. Это очень трудоёмкий процесс, так как есть вероятность, что нужно будет менять и другие конструктивные элементы, например, стропила. Капитальный ремонт должен производиться с соблюдением таких правил:
- все деревянные детали должны быть пропитаны антисептиком;
- нельзя устанавливать профнастил при сильном ветре;
- при устройстве крыши из профнастила необходимо предусмотреть слой звукоизоляции;
- крыша обязательно должна иметь молниеотвод.
