Кран Маевского: принцип работы, виды, правильная установка

Как выбрать

Чтобы сделать правильный выбор крана Маевского, стоит взглянуть на состояние и возможности установленной системы обогрева, а также на особенности расположения батарей.

Стандартные ручные модели могут крепиться почти везде.

Что для вращения винта управления будет нужно немного пространства. Для работы с отвёрткой либо пассатижами нужно больше места.

Если вы применяете ключ для воздухоотводчика – меньше места. На конструкции батареи пространство может быть любым.

Воздухоотводчики с автоматической функцией могут быть удобны как раз в таких случаях с ограниченным доступом к батарее. Но помните, что автоматические модели специалисты не советуют монтировать в домах с централизованной отопительной системой. Часто в данных домах теплоноситель имеет много примесей, поэтому отверстие крана быстро забивается. Прибор приходится чистить регулярно раз в месяц, а может и чаще.

Кроме всего, сбои в подаче жидкости при центральной сети происходит очень часто, по сравнению с автономным обогревом, из-за этого в данной системе скапливается много воздуха.

Работы по воздушному стравливанию через отверстие 2 мм может занимать уйму времени.

Кран Маевского из латуни

Именно поэтому не советуется монтировать автоматизированные модели на батареи из чугуна старого образца. Для них стоит применять другие модификации в корпусе из латуни. Данный прибор выдерживает высокую температуру +150 °С и может функционировать в системах с жидким теплоносителем и с паровым.

Воздуховые отводчики с предохранительным клапаном стоит монтировать в системы из поливинилхлоридных труб. Такие устройства чувствительны к сильным ударам воды, а крепёж крана исключит разрыв системы. Плюс ко всему такие модели эффективно работают в централизованных отопительных сетях, где время от времени могут происходить резкие перепады давления.

Кран Маевского – это полезное устройство вещь для систем отопления, где периодически происходит завоздушивание. Он повышает эффективность обогрева и тем самым вносит свой вклад в комфортное и уютное проживание.

Автоматический воздухоотводчик просто незаменим в сетях с постоянным скапливанием воздуха. Установка устройства не отнимает много времени и сил, а также не требует специальных навыков от владельца.

Теперь вы знаете, для чего нужен современный кран Маевского, как спустить воздух из системы обогрева и что нужно для спуска воздуха.

Все выполняется очень легко, и система довольно проста. У вас не должно возникнуть вопросов, как поменять кран Маевского на батарее и как пользоваться им.

Установка «Маевского» на чугунный радиатор

Как установить кран Маевского на батарею? Как удалить воздух из чугунной батареи радиатора отопления

Устанавливают кран Маевского на чугунную батарею в верхней её части, врезав в заглушку с одной из сторон радиатора. Поступают следующим образом.

Перекрывают запорную арматуру (краны) на трубах подачи и возврата теплоносителя.
Если краны на трубах отсутствуют, то придётся дожидаться окончания отопительного сезона.
Подставив миску или подходящую ёмкость для сбора воды, приступают к съёму заглушки.
В верхней части батареи с противоположной стороны входа трубы разводным ключом отворачивают крышку.

Если крышка не поддаётся, то её обстукивают со всех сторон молотком.
Паяльной лампой выжигают старую краску.
Можно сдвинуть заглушку по резьбе, ударяя молотком по зубилу в торец крышки.
В щель по кругу заглушки вводят универсальный спрей WD-40, который способен разъединить заржавленные резьбовые соединения.
Покачивая вправо-влево крышку разводным ключом, постепенно её выворачивают из гнезда батареи.
Освободившееся посадочное место и внутреннюю резьбу очищают металлической щёткой от грязи и ржавчины. Иногда это делают с помощью круглой щётки, вставленной в дрель.
Из набора берут футорку и кран Маевского.

Резьбу футорки уплотняют ФУМ лентой или льняной паклей.

Заглушку ввинчивают в посадочное отверстие в батарее.
Резьбу на кране оборачивают ФУМ лентой или льняной паклей.
Намотку из пакли смачивают водой или пропитывают герметиком – пастой «Унипак».
Кран Маевского ввинчивают гаечным ключом в футорку.

На этом установка крана Маевского на чугунную батарею завершается.

Установка крана маевского. Видео для начинающих сварщиков!Installation of the Mayevsky crane. Novic

Как спустить воздух

Спускают воздух через кран Маевского вручную. Делать это надо, когда на ощупь батарея становится холодной в верхней части. Поступают следующим образом.

Головку крана поворачивают таким образом, чтобы отверстие было обращено вниз, иначе струя воды будет заливать всё вокруг.
Под клапан подставляют ведро или какую-либо ёмкость.
Ручкой отворачивают игольчатый клапан, пока не зашипит воздух.

Появится вода, которая вместе с воздухом образуют прерывающую струю.
Выдерживают клапан открытым, пока не появится сплошная струя вода без шипящего звука.

Кран закрывают и тактильно проверяют его сухость.
Через некоторое время операцию повторяют.
Если сразу пойдёт сплошная струя воды, то на этом считают спуск воздуха законченным.

Как удалить воздух с батарей в централизованном отоплении. 5-этажка. Кран Маевского.

Причины завоздушивания отопительной системы

Воздушная пробка в чугунных батареях может создаваться по разным причинам. Вот самые наиболее распространённые из них:

с наступлением отопительного сезона при подаче горячей воды могут образовываться воздушные пробки в верхних частях радиаторов;
после ремонтных и монтажных работ остаётся воздух в отопительных приборах;
в многоэтажных домах воздух в системах отопления поднимается вверх и скапливается в батареях на последних этажах;
воздух начинает скапливаться кроме верха внизу и в других частях батареи из-за загрязнённости секций радиатора.

Отличие автоматической и ручной регулировки клапана

Автоматический кран Маевского относится к саморегулирующим приборам неразборного типа.

В случае отказа ручного крана Маевского регулировку производят при полностью отключённой чугунной батарее от теплоснабжения. Кран выкручивают, и с тыльной стороны прочищаю обычной швейной иглой входное отверстие.

Если есть возможность, клапан в открытом состоянии продувают с помощью воздушного компрессора. После этого кран возвращают на своё место, и восстанавливают подключение батареи.

Заключение

Появление крана Маевского буквально спасло от повального демонтажа старые чугунные батареи. После прихода капитализма в экономику страны период бесхозяйственного расходования воды окончился.

Спуск воздуха из чугунных батарей сопровождался сливом большого количества теплоносителя. Применение универсального воздухоотводчика позволило производить сброс воздушных пробок с мизерным расходом воды.

Не греет батарея. Воздушная пробка. Делаем кран для спуска воздуха своими руками за 5 минут!!!

Описание крана Маевского

В каком бы направлении мы не рассматривании клапан Маевского, он имеет соответствие со своим технологическим назначением и регламентом внутри отраслевого стандарта, и является краном для спускания воздуха СТД 7073В из промышленных или бытовых систем отопления.

Одна из самых частых проблем, приводящая к нарушению работы отопительных систем, это скапливание воздуха. Образовавшаяся пробка не дает жидкости нормально циркулировать. В следствии чего радиатор с воздухом внутри снижает работоспособность всей системы.

Теплоноситель, который циркулирует в отопительном радиаторе, играет роль обеспечения тепла в холодный период. Но бывает такое, что батареи не прогреваются до конца. Это может происходить из-за того, что в радиаторе скапливается воздух, и он мешает горячей воде заполнить все пространство радиатора. Поэтому, этот воздух нужно как-то убрать от туда. Именно для этого и работает кран Маевского.

Устройство крана Маевского

Как спускать воздух из крана? Его работа основывается на принципе стравливания воздушной пробки в момент ослабления запорного клапана.

Клапан крана Маевского устроен также, как и обычный кран, т. е. открывается и закрывается герметическое соединение из газообразной или гидравлической среды с большим давление в среду с нормальными условиями. Исторический прототип современной конструкции клапана Маевского — это обыкновенный водопроводный кран с седельчатым типом.

Но при использовании обычного водопроводного крана происходила не контролируемая утечка воды из отопительной системы. Для этого нужна была особая конструкция крана, которая бы затрудняла или полностью исключала потерю жидкости из сети отопления. Эта проблема была решена с изобретение крана Маевского, который потерпел большое количество усовершенствований.

Кран Маевского изобрели более 80-ти лет назад. Это очень простое приспособление очень эффективное и надежное. Поэтому она актуально до сих пор.

Кран устанавливают в верхней части отопительных радиаторов. Он может иметь автоматический воздухоотводчик или управляться вручную.

Открывая вентиль на пол оборота, воздух из системы уходит и освобождает место теплоносителю. Это устройство используются для любых видов батарей, даже для старых образцов.

А откуда появляется воздух в системе отопления?

Возникновение воздушных пробок может быть по нескольким причинам:

при монтаже отопительных систем;
при ремонтных работах с удалением из системы жидкости;
при установлении нового радиатора;
в случае подсоса воздуха в систему в процессе эксплуатации;
как следствие физического явления (вода выделяет пузырьки воздуха при каких-либо процессах коррозии);

Последнее часто происходит с алюминиевыми батареями в городских постройках.

Нюансы в процессе эксплуатации

Для того чтобы процесс стравливания накопившегося воздуха в системе происходил без нежелательных последствий, ниже приведена подробная инструкция всех манипуляций.

В случае если движение теплообменника происходит благодаря циркуляционному насосу, значит, его нужно отключить. Делается это за 15 минут до начала работ. Это необходимо, чтобы воздух перестал смешиваться с водой и скопился в верхней точке батареи.

Отключённый насос

Запаситесь сухой тряпкой и пустым ведром, потому, как открыв клапан, нужно дождаться пока воздух перестанет шипеть, следом польётся вода. Закрыть клапан можно только тогда, когда водичка станет течь ровной не прерывистой струёй.
Что делать, если воздух не перестаёт стравливаться? Искать пробой или ослабленную скрутку в районе обслуживаемой батареи. Сделать это можно с помощью листка бумаги. Оставьте клапан открытым и поводите бумагой с расстояния в 1 см по всем возможным местам на радиаторе и подходящих к нему труб. Обнаружив место подсоса воздуха, замените испорченный элемент.
Когда системой воздухоотвода не пользовались на протяжении нескольких лет, резьба клапана может закиснуть. Придётся воспользоваться смазкой типа WD-40, после чего с лёгким постукиванием по крану пробовать его открутить.

Смазка-растворитель WD-40~~wd-40~~

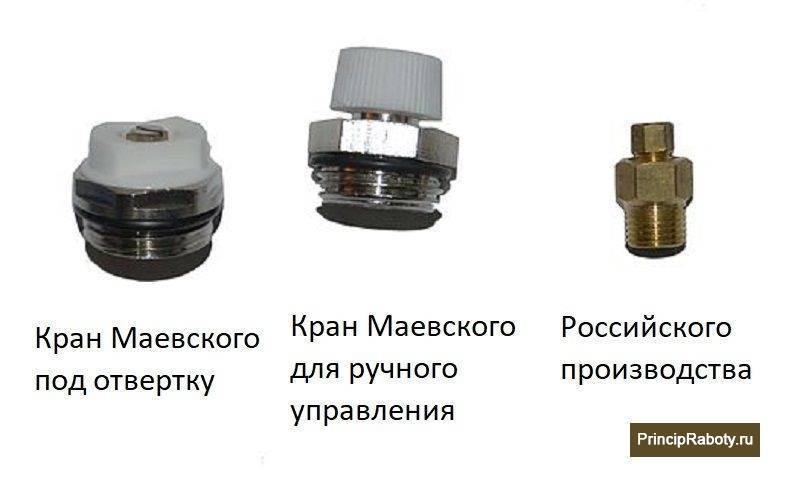

Разновидности устройств

Конструкция крана различна в отдельных модификациях, но принцип функционирования идентичен. В основе классификации лежит место расположения и принцип управления механизмом: автоматический или ручной.

Существуют следующие виды клапанов:

Классический с резьбой. Устанавливается на любом участке системы, если схема извилистая. Для монтажа высверливают отверстие и нарезают внутреннюю резьбу. Управление спуском проводится в данной модели вручную.
Радиаторный. Металлический кран с колпачком из пластика. Для стравливания воздуха достаточно повернуть ручку, а затем вернуть в исходное положение. Современные радиаторы часто продаются уже оснащенные клапанами.
Шаровый. Механизм для гибридных отопительных систем с ручным управлением. Вместо винта в них расположен поворотный шар с внутренним отверстием.
Автоматический. Оснащен цилиндром со встроенным поплавком. Когда полость заполняется воздухом, происходит его автоматический сброс. Потеря давления вызывает движение поплавка вверх, вследствие чего запирается выходное отверстие, и слив теплоносителя не происходит. Но такая конструкция годится для чистой воды. Централизованные сети содержат грязь, поэтому установка автоматических клапанов в них проблематична. Такие механизмы устанавливают в домашней теплосети, где вода фильтруется.
С предохранительным клапаном. Срабатывает автоматически во время превышения в системе допущенного давления, что грозит разрывом труб. Обычно это показатели выше 16 бар. Установка такого устройства особенно актуальна для домашней системы из пластиковых труб.

Стравливание воздуха из автономной системы можно выполнять только при выключенной циркуляционном насосе. При включенном насосе воздух не поднимется в верхнюю часть радиатора, а будет разноситься по системе и в клапан не поступит.

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе. Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Схемотехника для вертикального размещения радиаторов отопления с использованием кранов Маевского. Как видно из схемы, в зависимости от вида подключения определяется конкретная установка воздухоотводчиков

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Ещё один вариант схемы, которая находит широкое применение в быту. В этом варианте воздухоотводящие устройства монтируются на каждом отдельном радиаторе отопительной системы

Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления. Реально оснащению подлежат:

все находящиеся в системе батареи отопления;
компенсаторы, байпасы и аналогичные приборы;
регистраторы и змеевики;
трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов.

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:

Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.

Как монтируют воздухоотводящий механизм

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж воздухоотводчиков подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при определённых значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

Техническая характеристика	Допустимое значение	Единицы измерения
Давление (рабочее)	10	АТИ
Температура (максимум)	120	ºС
Диаметр прохода	25,4 или 20,0	мм
Диаметр резьбовой части	25,4 или 20,0	мм
Рабочая среда	вода и др. неагрессивные жидкости	—
Срок службы	20 — 25	лет
Класс герметичности	«А»	—

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем. Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

Отсечь радиатор от системы запорными вентилями.
Выпустить из батареи примерно 1/3 объёма воды.
Снять прибор с корпуса батареи.
Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала. Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком

Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Что такое кран Маевского?

Для того чтобы разобраться, для чего нужен кран Маевского, стоит понимать особенности работы системы отопления. В воде, которая заполняет отопительные приборы, растворено определенное количество пузырьков воздуха. Собираясь вместе, они могут образовывать воздушную пробку, препятствуя равномерному прогреву батареи и мешая исправно функционировать системе. Проблему можно решить, слив полностью жидкость и заполнив систему заново.

В начале XX века сантехник из Минска по фамилии Роев изобрел первое примитивное устройство, с помощью которого можно было убирать из батареи лишний воздух без слива воды. Спустя несколько лет конструктор Ч.Б. Маевский доработал клапан. Он повысил степень его герметичности, изменил строение на «конус в конус» и добавил безопасный ключ для работы с системой. Так и появился кран Маевского, который сейчас повсеместно применяется при монтаже отопления в офисах и квартирах.

Устройство крана Маевского

Официальные названия устройства, которые упоминаются в различных документа – это радиаторный игольчатый воздушный клапан или устройство для выпуска воздуха из радиаторов. Вне зависимости от того, под каким наименованием используется механизм, его устройство просто, поэтому, как выглядит кран Маевского, знают не только профессиональные сантехники, но и обычные пользователи жилых и офисных помещений. Клапан состоит из:

Корпуса, который изготавливается из металла или пластика.
Поворотной части.
Конусного винта с головкой под специальный ключ и резьбой для отвертки.
Входного калибровочного канала для воздуха.
Выходного канала с отверстием около 2-х мм для удаления скопившегося в системе воздуха.

Принцип работы крана Маевского

Благодаря особенностям строения кран Маевского полностью справляется с удалением лишнего воздуха из системы без утечки теплоносителя. Принцип немного схож с работой обычного водопроводного смесителя, после открытия вентиля которого поступает вода. Однако, система того, как работает кран Маевского, несколько сложнее:

Клапан устанавливается в верхней части отопительных приборов.
Устройство регулируется специальным запорным винтом, который можно привести в движение специальным ключом или отверткой.
После поворота винта открывается специальная заглушка, приводящая в движение воздух в системе.
Воздух скапливается в специальной герметичной камере устройства, отделенной манжетой, в которую не может проникнуть вода.
По специальным канавкам в теле винта кислород выводится наружу.

Воздухоотводный кран Маевского, принцип работы устройства
