Выбираем необходимый материал
Трубы из профиля – продукт универсальный. Они широко используются на разных этапах строительных работ, начиная от обустройства фундамента и заканчивая отделочными работами. Трубы могут отличаться по типу сечения: прямоугольные, круглые, квадратные, овальные. А также, по своему составу покрытия стали и другим показателям. Трубы производят из следующих типов стали:
Металлический профиль из нержавеющей стали очень лёгкий. По большей части используют в мебельной промышленности для производства мебельных каркасов.
В отличие от металлического нержавеющего профиля оцинкованная и углеродистая сталь как нельзя лучше подойдёт для изготовления и сборки каркаса ворот. По производственному типу трубы делят:
В первом варианте получаем улучшенную устойчивость, высокую сопротивляемость к негативным природным явлениям, различного рода вибрациям и давлению. Но к сожалению, бесшовные материалы, стоят не дёшево.
Сварные горячекатаные трубы – это идеальный вариант для сборки каркасов и других конструкций.
Горячекатаные заготовки не имеют единой цены. Чтобы собрать ворота не обязательно покупать дорогой материал. Вполне подойдёт металлический профиль средней и/или низкой ценовой категории.
Преимущества и недостатки кованых ворот
Преимущество кованных конструкций, прежде всего, в их универсальности. Они прекрасно смотрятся в сочетании с каменными конструкциями, изделиями из полипропиленовых конструкций. Кованные ворота многие сотни лет не выходят из моды и считаются признаком аристократизма и изысканности.
Кованые конструкции, а также варианты с добавлением кованых деталей являются идеальным дополнением к массивному забору.
Какие еще преимущества скрывают в себе кованные ворота для частного дома:
- Необычный, «богатый» внешний вид. Ковка всегда являлась необычным и эксклюзивным украшением. Такой тип обработки металла позволяет создавать причудливые, неповторимые орнаменты и узоры. Это наверняка выделит ваше жилище среди других.
Чаще всего конструкция ворот состоит из мощного каркаса, кованные элементы украшают центральную часть, перекликаясь с элементами остального забора.
- Прочность конструкции. Металл – один из самых прочных, долговечных и крепких конструкции, из которых могут быть выполнены ворота и ограждения.
- Высокие эксплуатационные качества. За счет того, что современные конструкции обрабатывают специальными антикоррозионными составами, ресурс износа таких изделий практически бесконечен. После этого поверхность грунтуется специальной краской по металлу.
Из недостатков можно выделить два, весьма существенных, с одной стороны, и спорных с другой. Всё зависит от уровня вашего достатка.
Фигурная ковка прекрасно сочетается с современными материалами.
Главный минус – дороговизна. Как готовые ворота, так и сделанные самостоятельно обойдутся не в копеечку, а в полноценный рубль. Хотя, если вы решитесь попробовать изготовить ворота самостоятельно, то сэкономите примерно 30% от стоимости готового образца.
Еще один недостаток – временные затраты. Изготовить кованную резьбу остаточно трудоемкий труд, процесс может занять недели, а то и пару месяцев. Поэтому самые сложные детали лучше заказывать заранее. Лучше не разбирать старую калитку до тех пор, пока все элементы не будут в наличии.
Совет! При проектировании ворот заранее продумайте какие элементы вы сможете сделать самостоятельно, а какие лучше приобрести готовыми. Сложные элементы потребуют от вас больше времени и усилий.
Подготовка к работе
Изготавливаются кованые ворота за 7 этапов:
- создание чертежа конструкции;
- выбор и покупка материала, инструментария;
- установка столбов для опоры сооружения;
- создание каркаса 2 створок;
- изготовление декоративных кованых элементов;
- сварка художественных элементов и украшений;
- покраска ворот.
Чертеж

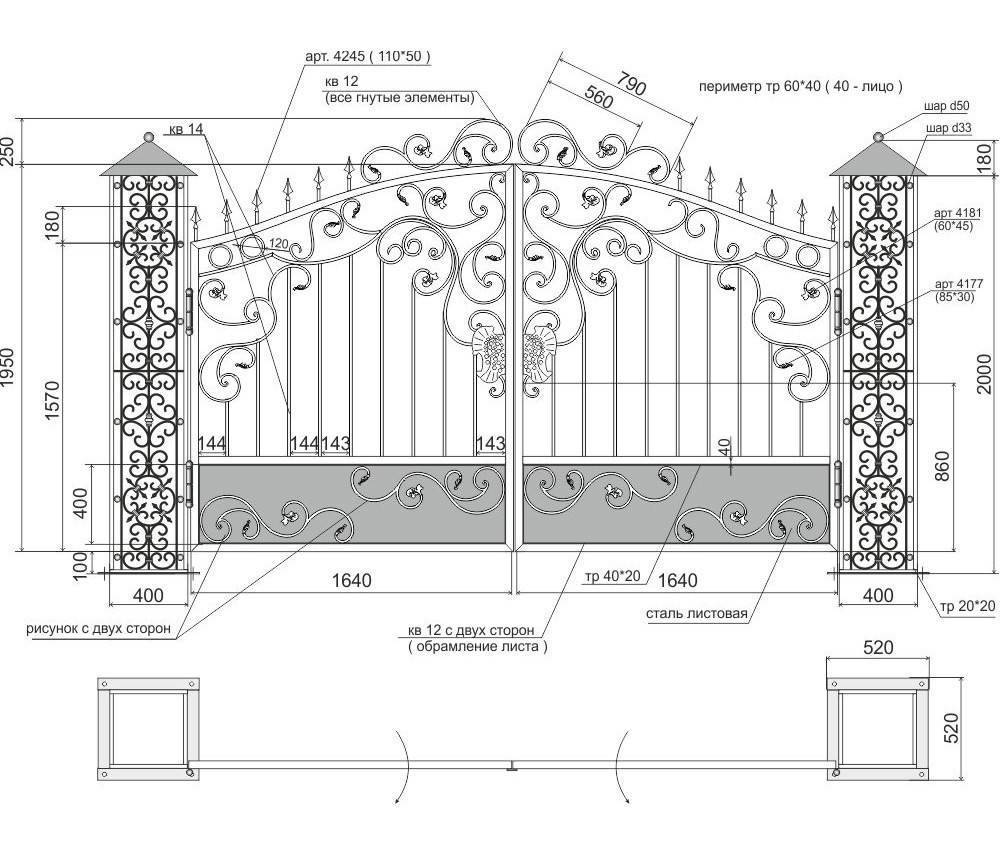

Первым делом создаются чертежи кованых ворот, на которых отмечается форма и размеры всех деталей, конструкции в целом. Модель ворот может быть любой: прямоугольная, классическая, круглая, с изгибами и пиками на верхней линии. На схеме должно быть видно расстояние между элементами и ребрами жесткости, а также их расположение, размещение декоративных врезок.
На эскизе рисуется тип крепления ворот с забором, конфигурация створок и вид их соединения. Рядом с воротами почти всегда монтируются калитки, эскиз которых также фигурирует на общем чертеже с обозначением типа креплений к сооружению, и размерами.

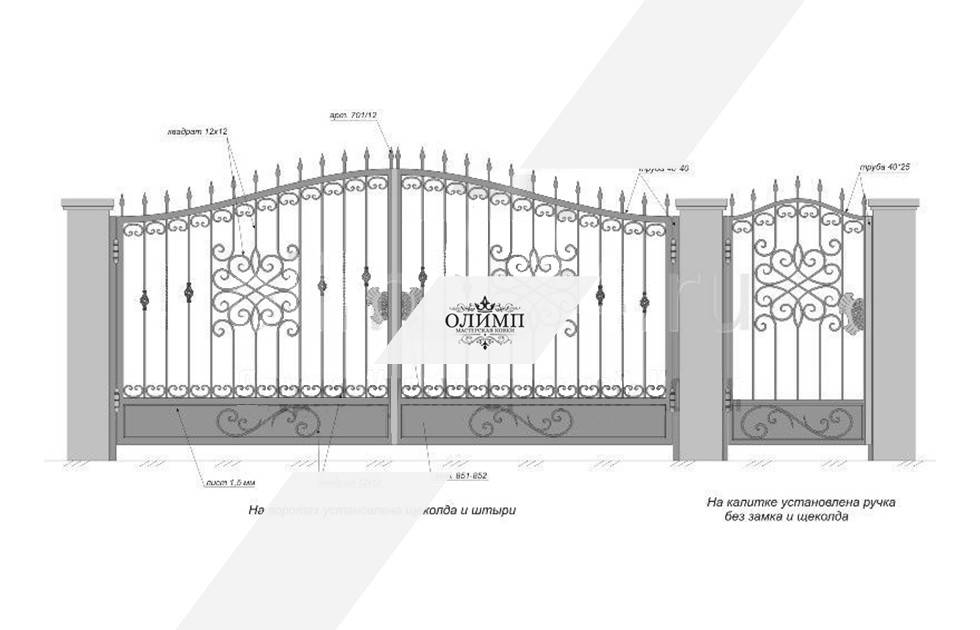

пример чертежа для кованых ворот
Инструменты
Предположим, вы планируете сделать ворота в готическом стиле, которые иногда называют классическими. Створки сооружения заполняются декоративными элементами, на которых крепятся длинные пики, возвышающиеся над воротами.
Для задумки нужны следующие инструменты:
- сварочное оборудование для сварки деталей;
- горн и наковальня;
- молоты разного размера;
- клещи;
- станок;
- прошивни;
- понадобится точечная сварка, которая выполняется газовым сварочным аппаратом;
- тиски;
- лекальные тиски;
- электроды в наборе;
- шлифующая машинка для работы по металлу.
Материалы
Количество листового железа вымеряется в зависимости от размера ворот, числа элементов. Чтобы рассчитать, сколько материала уйдет на создание пик, к общему числу всех деталей прибавьте 30 %. Получится нужное количество металла в листах.
Что понадобится:
- стальные листы для сплошного заполнения створок толщиной 1 мм;
- сталь листовая для ковки остроконечных пик;
- кирпичи;
- столбы;
- раствор для установки столбов;
- трубы профильные для создания каркаса сооружения и пик (5 мм);
- четырехгранные элементы для создания острия пик.
Что необходимо знать при проектировании кованых ворот?
Секции заборов, украшенные элементами холодной, горячей ковки, обходятся втрое дешевле ворот, калиток. В первом случае производитель указывает цену погонного метра без учета высоты конструкции. Чтобы купить ворота с элементами ковки на фото внизу, придется оперировать квадратными метрами, учитывать сложность, повторяемость узора, орнамента.
При максимальном заполнении конструкции ажурными деталями усложняется обработка швов (все элементы крепятся сваркой), красить изделие в труднодоступных местах гораздо сложнее. Существует несколько технологий самостоятельного изготовления ажурных калиток, ворот:
- холодная ковка при наличии специального оборудования;
- сборка на сваренном из профильной трубы каркасе готовых элементов промышленного изготовления;
- горячая ковка при наличии комплекта газосварки.
Крупные узоры обходятся дешевле, их легче изготавливать самостоятельно. Бюджетным вариантом садовой калитки является каркас из квадратной трубы, в котором верхняя горизонтальная планка заменена дугообразной.
В любом случае необходимо учесть, что обилие мелких, не только повышает художественную ценность створок, но и увеличивает вес конструкции. Приходится либо ставить более мощные дорогие петли либо увеличивать их количество с каждой стороны. В случае сдвижных ворот потребуется более мощный привод, повысится расход электроэнергии.
Установка секционных ворот
В большинстве случаев, принцип установки секционных ворот для различных их моделей и видов одинаков. В комплект секционных ворот уже входят все необходимые крепёжные детали, сэндвич-панели и другие элементы, которые позволяют установить ворота своими руками.
Однако прежде чем установить самостоятельно секционные ворота после приобретения, следует всё-таки проверить их комплектацию, чтобы все работы были выполнены правильно. Итак, в комплекте к секционным воротам для их установки должны находиться:
- Крепёжные элементы с маркировками L — левой стороны ворот и R — правой стороны;
- Сэндвич-панели;
- Вертикальные и горизонтальные направляющие;
- Изгибы;
- Боковые уплотнители;
- Пружина на растяжение-сжатие;
- S-профиль с верхним ригелем;
- Верхняя уплотнительная резина;
- Коробка комплектации;
- Ручка и комплект метизов.
Процесс монтажа секционных ворот своими руками
Итак, после того как комплектация секционных ворот проверена, можно приступать к их монтажу своими руками. Подъёмные автоматические ворота устанавливаются по следующему принципу:
- Сначала производится замер проёма, в который будут устанавливаться ворота;
- Далее происходит фиксация вертикальных направляющих к боковым сторонам проёма;
- Затем выполняется установка горизонтальных направляющих и их крепление к потолку;
- Проверяется диагональ направляющих на ровность;
- Происходит сборка и установка сэндвич-панелей для ворот.
Первое с чего нужно начать, так это с замера проёма, куда будут установлены новые секционные ворота. Замер рекомендуется производить в нескольких точках, а за оптимальный размер брать самое максимальное значение.
Обязательно следует проверить боковые стороны проёма строительным уровнем на вертикальность, чтобы учитывать корректировку направляющих в момент их монтажа.
Далее собирается конструкция рамки ворот. Для фиксации её верхней части используются ригеля, а для соединения нижней части напротив S-профиль, который прикручивается к вертикальным направляющим посредством метизных изделий.
Собранную рамочную конструкцию предварительно крепят к боковым стенкам проёма. В зависимости от материалов, из которых изготовлен проём, фиксация может производиться как анкерными болтами, так и саморезами по дереву. Только после того как вся рамочная конструкция выровнена по строительному уровню, можно окончательно затягивать крепежные элементы.
Следующим этапом является сборка и установка горизонтальных направляющих. Их установка происходит поочерёдно в изгибы с одной и с другой стороны вертикальных направляющих. Для фиксации горизонтальных направляющих используются всё те же болтовые соединения из комплектации секционных ворот.
После этого, необходимо открутить S-профиль расположенный снизу, от вертикальных направляющих и прикрутить его к торцам горизонтальных направляющих. Как только эта часть работ будет успешно проделана, можно фиксировать горизонтальные направляющие к потолку помещения посредством специальных монтажных планок и уголков.
Очень важно следить за тем, чтобы горизонтальные направляющие были бы установлены и выровнены строго по уровню. Для проверки можно также дополнительно промерить и диагонали. Допускается отклонения диагоналей не более чем на 5 мм
Допускается отклонения диагоналей не более чем на 5 мм
Допускается отклонения диагоналей не более чем на 5 мм.
На заключительном этапе монтажа секционных ворот своими руками, производится фиксации роликодержателей к сэндвич-панелям и установка полотна в вертикальные направляющие
Здесь важно использовать роликодержатели только для какой-то конкретной стороны ворот
Как было сказано выше, левые роликодержатели имеют пометку L, а правые напротив, обозначены буквой R.
Основные преимущества кованых калиток для дома
Калитки из кованого металла отличаются особой износостойкостью
Главное преимущество такого прохода, расположенного в полотне ворот или в ограждении, заключается в том, что он изготавливается из металла. Такой материал отличается износостойкостью и длительным эксплуатационным сроком. Для защиты от атмосферных осадков, вызывающих коррозию, конструкцию нередко обрабатывают различными составами.
Кованые ворота с калиткой внутри можно использовать в регионах, которые отличаются суровыми климатическими условиями. Металлическим конструкциям не страшны колебания температур. Они выполняют свои функции одинаково хорошо как при -30, так и при 30°C.
Кованые калитки можно сочетать с ограждениями из любых материалов
Эти изделия выполняются в разнообразных стилях и могут включать в себя не только традиционные узоры, но и сложные орнаменты. Кованые ворота со встроенной калиткой можно оформить в одном стиле или поступить более оригинально и сделать в полотне конструкции контрастный, привлекающий взгляды проход.
Кованые калитки способны украсить и дополнить внешний вид участка
Такую калитку можно покрасить в любой цвет. Самыми популярными являются различные темные оттенки. Для оформления небольших фигурных элементов, которые входят в состав узора, можно выбрать золотой или серебряный цвет. Такое сочетание выглядит очень презентабельно и будет радовать взгляд хозяина на протяжении многих лет.
Недостатки кованых калиток для частных и загородных домов
Высокая эстетичность кованых конструкций, а также то, что они отлично справляются со своими прямыми функциями, – все это обуславливает их популярность на современном строительном рынке. Они, безусловно, являются хорошим решением, позволяющим красиво оформить проходную зону.
Внешний вид кованых калиток зависит только от вашей фантазии
Справедливости ради стоит отметить, что эти изделия, как и любые другие, не лишены недостатков. Например, основным минусом подобных калиток является их довольно высокая стоимость. Цена в первую очередь зависит от сложности ковки. Фото данных конструкций как нельзя лучше демонстрируют разнообразие художественных решений в этом случае. На стоимость также оказывают влияние следующие факторы: количество материала, габариты и функциональность.
К недостаткам данных конструкций также можно отнести их большой вес. Это усложняет транспортировку и монтаж изделия
Поэтому важно заранее определить, как будет проходить установка и какой вариант калитки подходит для конкретного случая. Сплошные изделия весят гораздо больше, чем открытые, и это стоит учитывать при выборе конструкции. Это хорошо заметно на фото кованых ворот и калиток
Цена эскиза, который можно заказать у специалистов, также отличается в зависимости от того, какой вид калитки был выбран
Это хорошо заметно на фото кованых ворот и калиток. Цена эскиза, который можно заказать у специалистов, также отличается в зависимости от того, какой вид калитки был выбран.
Чем больше художественных элементов у кованой калитки, тем больше времени нужно для ее изготовления
Последний минус таких конструкций – долгий процесс производства. Из-за большого количества фигурных элементов на изготовление приходится тратить довольно много времени. Кроме вышеперечисленных, больше никаких отрицательных сторон у кованых калиток не наблюдается.
Это интересно: Ворота своими руками, чертежи, фото и видео
Кованые заборы: фото популярных разновидностей и их характеристики
Основной фактор, по которому специалисты классифицируют данные изделия, – функциональное назначение. По этому признаку все ограждения подразделяются на три группы.
Функциональные конструкции — это ограды, которые имеют довольно простое строение. Они предназначены для защиты территории. Функциональные изгороди являются простыми в производстве и имеют наиболее приемлемую стоимость. Изготавливаются такие ограды разными методами, однако самым популярным является штамповка. Хорошим примером в этом случае является кованый забор с поликарбонатом. Фото экранированных ограждений позволяют убедиться в их функциональных возможностях.
Художественные ограждения отличаются эффектным внешним видом и включают в себя большое количество фигурных металлических элементов. Для того чтобы выполнить такое ограждение, требуется приложить много усилий. Изготовлением художественных конструкций занимаются высококвалифицированные мастера. Красоту этих оград можно рассмотреть на фото кованых заборов. Цена художественных конструкций полностью соответствует усилиям, затрачиваемым на их изготовление и монтаж, и является высокой.
Единый стиль забора и ворот -главное правило при оформлении ограждения участка
Комбинированные изделия совмещают в себе характеристики первых двух разновидностей. Основой такого ограждения служат стандартизированные элементы, выполненные с помощью штамповки. Художественные кованые элементы используются только в тех частях ограждения, которые подходят для этого больше всего.
Готовый забор комбинированного типа является отличным промежуточным вариантом, который имеет высокую степень защищенности и некоторую художественную ценность. Такие ограды располагаются в среднем ценовом сегменте.
Кованые ограждения не обязательно должны быть вычурными и перегруженными узором, иногда залог элегантности в простоте
Какую разновидность кованого забора выбрать: советы
Для производства металлических кованых конструкций применяются разные технологии. Такие ограждения могут комбинироваться с другими материалами. Большой популярностью пользуется сочетание ковки с поликарбонатом. Такое экранирование позволяет закрыть участок и сделать его недоступным для взглядов прохожих. Поликарбонат имеет приемлемую стоимость и небольшой вес, что упрощает работу с ним.
Стоимость кованого забора, обшитого поликарбонатными листами, является довольно демократичной. Специалисты рекомендуют использовать такое сочетание в том случае, если участок расположен в черте города. Использование поликарбоната не перегружает конструкцию, поэтому готовая ограда смотрится лаконично.
Кованый забор с профнастилом позволяет закрыть территорию от посторонних глаз, сохранив внешний вид заграждения
Как правило, изгороди глухого типа применяются для защиты частных жилых построек. Такие заборы чаще всего имеют ковку только в области ворот и калитки. Если частный дом имеет решетки на окнах, то можно подобрать ограждение, которое будет сочетаться с ними.
Самым приемлемым вариантом с точки зрения стоимости является забор, собранный с помощью сварочного оборудования. Такие изгороди отличаются стандартным внешним видом и практически не имеют художественной ценности (фото сварных заборов подтверждают это). Однако они отлично зарекомендовали себя в качестве защитных сооружений.
Очень элегантно смотрятся кованые элементы в сочетании с камнем
Большой популярностью пользуются ограждения, которые устанавливаются на кирпичные опоры. Сочетание кирпича с коваными прутьями выглядит эффектно и основательно.
Высокохудожественные конструкции изготавливаются вручную. Для их производства требуется много времени и сил, поэтому они имеют самую высокую стоимость. Чаще всего они выполняются по индивидуальным заказам, которые отличаются уникальностью эскизов.
Холодная и горячая ковка
Ворота могут быть изготовлены без предварительного нагрева металла, методом холодной ковки. Такая технология требует меньше затрат. При тепловой обработке металла используется наковальня и горн. Здесь от мастера требуются специальные знания и умение с ним обращаться.
Различают предварительную ковку, которая подготавливает исходный материал к прокатке и деформированию. Далее следует кузнечная обработка: осадка и высадка, протяжка, раскрутка на оправке, прошивка, гибка и скручивание. С помощью этих операций изделие приобретает окончательную форму. При холодной ковке заготовки изгибают и подгоняют, собирают в единую композицию, сваривают. Готовые элементы, как правило, не имеют особой художественной ценности и могут быть выполнены самостоятельно.
Ворота с кованым каркасом и деревянным полотном. Фото Святослав
Изготовление ворот методом холодной ковки осуществляется при помощи соединения всех элементов в единое целое. Можно самостоятельно создать детали в домашних условиях. Для этого потребуются станки для обработки металла
Также важно учитывать тот фактор, что при самостоятельной работе существует возможность создать уникальные детали. Можно избежать штамповки и стандартного дизайна, который характерен для фабричного производства. Наличие у исполнителя соответствующих знаний позволяет изготовлять своими руками надежные и нестандартные кованые ворота
Наличие у исполнителя соответствующих знаний позволяет изготовлять своими руками надежные и нестандартные кованые ворота.
Основные плюсы кованых ворот в частном доме. Почему стоит сделать выбор в пользу металлической ковки
При выборе ворот изучают все характеристики и особенности понравившейся конструкции. Это позволяет найти наиболее подходящий вариант изделия
Важно также получить представление о преимуществах и недостатках конструкции. Что касается плюсов, то их довольно много у кованых ворот:
- универсальный дизайн: подойдет для частного дома, дачи, коммерческих объектов – варианты разные, на выбор влияет дизайн, он может быть более художественным или классическим, строгим – представительским;
- сочетание с другими материалами: кованые элементы хорошо смотрятся как на фоне металлического листа, профнастила, так и вместе с частями конструкции из дерева, каменной или кирпичной кладкой, комбинированные ворота также могут иметь представительский внешний вид, как и изделия из одного металла;
- богатый внешний вид будет приковывать взгляд: если целью является украшение участка, то никакой другой вариант не подойдет, с помощью нестандартных кованых деталей даже самая простая модель ворот преобразится, красота конструкции зависит от качества выполненных работ, а также от фантазии исполнителя/заказчика;
- надежность: металл считается по праву одним из самых прочных материалов,
- не требует сложного ухода: металл защищается от внешних факторов антикоррозионным покрытием, обычно кованые изделия для оформления участка выполняются в темных оттенках, поэтому не придется прилагать усилия для защиты от коррозии или удаления пыли, время от времени, если возникает такая необходимость, нужно подкрашивать участки, где была повреждена краска/лак, а также промывать сооружение;
- неповторимый дизайн: ворота не только универсальные, но и уникальные, найти еще одни такие же невозможно, если они изготавливаются на заказ, узор или рисунок можно придумать самостоятельно, а также эту функцию возлагают на мастера, получить другой такой же дизайн можно, только если он будет скопирован, что маловероятно;
- длительный срок эксплуатации: конструкция будет служить десятилетиями, к тому же ковка никогда не утрачивает актуальности, поэтому ворота не выйдут из моды;
- выносливость и устойчивость к негативным внешним факторам: ворота выдерживают предельно высокие и низкие температуры, перепады температур, ветровую нагрузку, осадки (при условии правильной защиты);
- возможность создать разные варианты конструкций: с помощью ковки изготавливаются ворота с высокой и нулевой светопропускной способностью, в первом случае используются стальные прутья с коваными элементами, зафиксированными сваркой, а во втором основу составляет листовой металл, профнастил или другой материал, который закроет обзор участка с улицы, сделает полностью скрытым все, что происходит во дворе;
- возможность использования автоматики: ковка никак не мешает устанавливать на распашные и откатные ворота электропривод.
Чертеж калитки
Обычно калитку на даче делают с открыванием дверного полотна конструкции внутрь. Это требуется в качестве безопасности эксплуатации: отступая назад при открывании полотна двери, есть высокий риск испачкать грязью обувь или случайно выйти на дорогу.
Чертеж изделия из профилированного листа
Если входная конструкция будет открываться наружу, петли двери придется крепить на улице, это значительно облегчит злоумышленникам проникновение на участок. Если изделие по каким-то причинам можно сделать только с открытием наружу, нужно устанавливать на дверь противовзломные калиточные петли.
Чертеж для сборки ворот и калитки из профлиста своими силами
Ширина калитки берется из расчета не более 800–1100 мм. Сужать до 650–750 мм нежелательно: через этот входной проем будут проходить в верхней одежде. Если полотно будет широким, незакрытая калитка от сильного ветра при ударе об забор может повредиться.
Эскиз составных элементов
Расчет высоты калитки выполняется с учетом размера ограждения, но вертикальный параметр не должен составлять больше 2 метров. Создавая чертеж, также в расчет следует взять снег и обледенение ограждения. Между дверями и трубой, где находятся петли, нужно оставить расстояние 5 мм, до уровня земли – 90 мм, по оставшимся сторонам – 3 мм.
Схема монтажа деревянных ворот и калитки
Чтобы не устанавливать лишний опорный столб между одной из створок ворот и калиткой, ставят общую трубу: с одной части опоры приваривают калиточные петли, со второй – воротные. Общий столб, как правило, металлический, противоположная опора может быть деревянной.
Пример кованой конструкции
Устанавливать столбы в виде залитой бетонным раствором трубы из асбестоцемента, как часто рекомендуют, нежелательно – опора получится хрупкой. Стойки ворот – это не сваи, на них воздействуют мгновенные динамические нагрузки. Без прочного основания опорные столбы, удерживающие конструкцию входной двери, быстро потрескаются.
Схема для формирования основных элементов своими руками
Дверные стойки чаще всего делаются в 1 кирпич. Для опоры ворот потребуется укладка в полтора кирпича, если створки до 1,5 м. Опоры с укладкой в 2 кирпича делаются, если ворота выше 1,5 м. Также при очень высоких строениях используется схема угловой порядовки трехрядной перевязки швов.
Но для такой работы потребуется большой опыт каменщика. Лучше для двери возвести столбы из кирпича, уложив их вокруг профильной трубы с помощью простой схемы кладки: ряды выкладываются по очереди с зеркальным отображением.
Схема для установки опорного столба своими руками
