Компрессор своими руками: техусловия, компоненты, реализация основных видов

Принцип строения

Нужно отметить, что сейчас некоторые немецкие производители имеют в строении своих моторов такие нагнетатели. И ставятся они как вы поняли, в системе забора воздуха. Первыми применили такие нагнетатели компании Mercedes, BMW и AUDI.

Принцип здесь прост – ставится мощный «вентилятор», который создает давление примерно от 0,5 атмосферы (а возможно и более). Запитан от электро системы автомобиля, он нагнетает в двигатель дополнительный кислород необходимый для увеличения мощности. С настройками подачи топлива, можно добиться существенного прироста – около 20 – 30 %.

Электро турбину стоит настраивать и на определенные обороты, например на холостых она должна работать медленнее, а на высоких оборотах соответственно быстрее. Получается чуть ли не идеальная система! Но в чем же подвох, где минусы? И знаете, они есть.

Демонтаж

Чтобы снять компрессор со старого холодильника, понадобится простейший инструмент – несколько ключей и отвёрток, плоскогубцы. Агрегат, который предстоит отключить от систем, расположен сзади внизу.

Развернув холодильник дверцей к стене, первым делом следует передавить медные трубопроводы, связывающие компрессор с охлаждающей решёткой.

Старые модели холодильников заправлялись фреоном – очень токсичным газом, ввиду чего операцию следует проводить в хорошо проветриваемом помещении, а лучше на открытом воздухе, соблюдая крайнюю степень осторожности, чтобы не надышаться ядом

Когда трубки пережаты, их можно перекусить плоскогубцами, после чего демонтировать узел, открутив крепёж.

https://youtube.com/watch?v=K6ZdLTcGYkw

https://youtube.com/watch?v=W9eA_1sdwA4

Какой компрессор выбрать (заводской или самодельный)

Главный критерий, которым следует руководствоваться при выборе станции для покраски – равномерное распределение воздуха, без инородных частичек.

Если же подобные примеси попадутся, то покрытие будет с мелкими дефектами – зернистостью, шагренью, кавернами. При этом из-за этих частичек могут образоваться потеки и пятна, поэтому лучше всего доверить покраску фирменному воздушному компрессору, вот только существует одна загвоздка – такой аппарат стоит слишком дорого, что многим автолюбителям не по карману.

Сэкономить средства и в тоже время создать функциональную модель можно, создав функциональное оборудование, которое описано во многих видеороликах и статьях.

Придется только потратить свое драгоценное время на изучение материала, а потом создание оборудования, которое должно быть как минимум качественным.

Модель, представленная заводом или самодельная – роли не играет, ведь принцип ее действия одинаковый и заключается он в создании излишнего давления. Вот только способ нагнетания воздуха совсем разный – он может быть добыт ручным способом или механическим.

Во втором случае это значительно большие затраты средств, ручной способ экономичный, но трудоемкий, требующий постоянного контроля.

Автоматическое накачивание не расходует ваши силы, но изделие требует периодического обслуживания, чего стоит только процессе замены масла для компрессора.

Только так можно добиться равномерной подачи и распределения воздуха. Изучив теорию, вы осознаете, как это легко изготовить компрессорную станцию, которая будет качественно работать, при этом на это не потребуется много времени.

Собираем компрессорную установку из подручных средств —

Если вы решись создать оборудование для проведения покраски собственного авто, то следует запастись определенными материалами для этого:

Для функции реверса потребуется автомобильная камера;
Для функции нагнетателя понадобится насос с манометром;
Камерный сосок;
Ремкомплект и шило.

Когда все компоненты подготовлены можно приступить к созданию компрессорной станции. Чтобы проверить насколько камера герметичная, предстоит осуществить ее накачку.

Если ли же проблема все же существует, то решить ее можно двумя способами – путем заклеивания или же вулканизации сырой резиной. В полученном реверсе надо проделать отверстие для подачи сжатого воздуха, чтобы он выходил равномерно.

В отверстии для этого помещается специальный сосок. Ремкомплект послужит для осуществления дополнительного крепежа щтуцера. Для проверки равномерности подачи воздуха достаточно выкрутить ниппель. Родной ниппель позволяет избавиться от излишнего давления.

Уровень же давления определяется в процессе работы, когда распыляется краска. Если эмаль на металл ложиться равномерно, то установка функционирует. В конце процедуры стоит определить показатели давления, для этого достаточно распылить краску на кузов вашего авто.

Если эмаль легла без бугорков, значит, прибор функционирует качественно. Кроме того, показатели давления можно контролировать с помощью специального прибора — манометра. Но, его показатель после нажатия аэратора не должен быть хаотичным.

Как видите, особых инструментов и знаний для создания подобного компрессора не потребуется. При этом ремонт и покраска автомобиля таким способом более эффективна, чем применение баллончика.

Запомните, что ни пыль, ни вода не должны попасть в автомобильную камеру. В противном случае придется повторно осуществлять покраску авто.

Если эту установку использовать правильно и с применением всех знаний, то она прослужит долго, а если еще и автоматизировать накачивание воздуха, то сам процесс будет проходить быстро.

Еще одна история

Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.

Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.

Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.

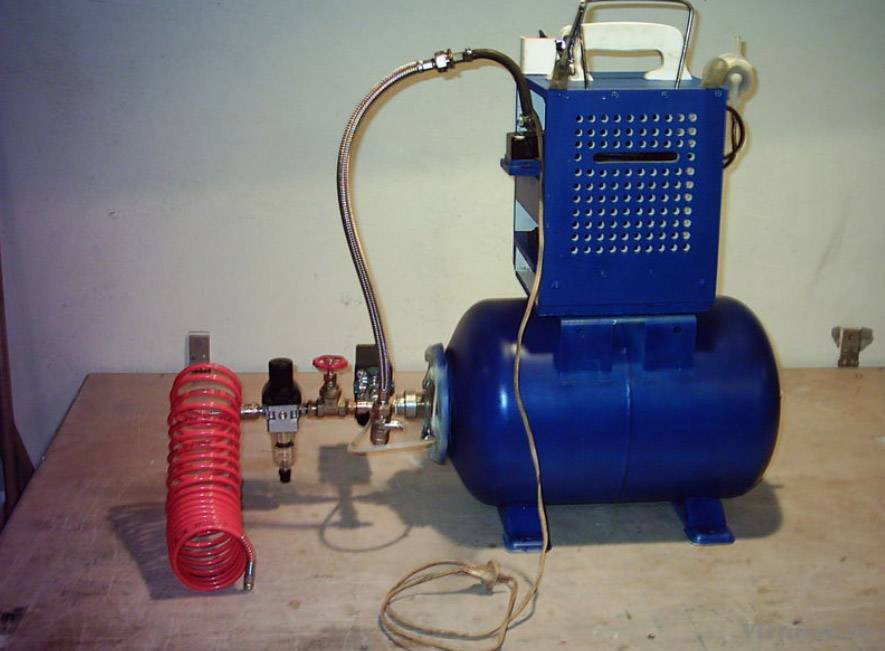

Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:

Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.
Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.
Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.

Связующие звенья

После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.

Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера

Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора

Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.

простой компрессор

Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.

Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.

С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.

Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.

Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.

Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:

Компрессор;
Ресивер;
Реле давления;
Манометр;
Фильтр-редуктор;
Аварийный клапан;
Фитинги, переходники;
Сантехнические прокладки, фум-лента, герметик;
Кабели, выключатель, штекер;
Гибкий маслоустойчивый шланг;
Лист ДСП
Ножки-ролики, болты, гайки, шайбы и инструмент.

Компрессоры винтового типа

Винтовой компрессор — это достаточно простое и надежное оборудование, которое при должном техническом обслуживании будет экономить средства и электроэнергию, а также обеспечивать долговечную и качественную работу. Исходя из практики, для промышленного применения характерно использование воздушных компрессоров винтового типа, так как они имеют достаточно высокую производительность. Кроме того, они имеют множество технологических особенностей и опций, подходящих для использования в промышленных отраслях. Основной особенностью конструкции винтовых компрессоров является винтовая пара, состоящая из ведущего и ведомого ротора. Она служит непосредственно для процесса сжатия и является одним из главных элементов компрессора.

Принцип работы:

Корпус компрессора и роторы образуют камеру сжатия. Винтовая пара, состоящая из ведущего и ведомого роторов, находится в сцепленном состоянии. По мере вращения винтов в противоположном направлении, объем камеры увеличивается и начинается процесс всасывания воздуха. При достижении максимального объема всасываемого воздуха, камера изолируется от патрубка всасывания, и теперь пара роторов начинает сокращать объем и направлять сжатый воздух в камеру нагнетания.

Если компрессор маслозаполенный, то масло отводит тепло, возникающее при сжатии, и далее отделяется в сепараторе, а из компрессора выходит чистый сжатый воздух. Как правило, маслозаполненные компрессоры имеют чуть больший КПД , чем безмасляные. Особенностью таких компрессоров является плавная, равномерная работа с низким уровнем шума. В случае безмасляного компрессора масло не охлаждает агрегат, поэтому сжатие происходит в несколько этапов, как правило, в две ступени. Результатом этого является чистый воздух без примесей масла, но сам агрегат, как правило, стоит дороже и более сложен в техобслуживании. Такие компрессоры незаменимы в тех процессах, у которых необходим чистый воздух, например, в химических или фармацевтических отраслях. Для охлаждения такого типа компрессоров используется впрыск воды.

Преимущества и недостатки:

Преимуществами винтовых агрегатов является простота конструкции, небольшой уровень шума, надежные и долговечные составные элементы конструкции, достаточно небольшая стоимость эксплуатации, малое содержание масла в воздухе, небольшие габариты и т.д. В винтовых компрессорах возможна частичная разгрузка с понижением мощности и изменением объема всасываемого воздуха. Также такие компрессоры можно устанавливать в параллель, образуя агрегаты повышенной мощности. Из существенных недостатков можно отметить лишь достаточно высокую стоимость.

Лучшие модели воздушных компрессоров

Чтобы бытовые потребности были удовлетворены в лучшей мере и на высшем уровне, следует приобретать зарекомендовавшую себя модель компрессора. На основании отзывов покупателей, а также с учетом мнений экспертов, удалось выделить ряд самых популярных электрических воздушных компрессоров.

Принцип работы воздушных компрессоров

BauMasterAC-93155 Х

Используется как дома, так и в малых мастерских. Удобство в процессе сдавливания воздуха во многом зависит от масляной смазки, которой сопровождается работа поршня. Давление в 8 бар, малый вес и объем ресивера с показателем 50 л сделали BauMaster одним из самых востребованных агрегатов на рынке спецтехники.

WerkBM-2T50

Скромные габариты компенсируются высокой производительностью и приемлемой стоимостью (5000 руб.). В комплектацию встроена автоматика, а также ряд приборов, отображающих важные технологические показатели.

RigaAC-50

Детище украинских производителей – незаменимый помощник в домашней работе, рассчитанной на мощность 1,5 кВт. Благодаря простоте конструктива и легкости в использовании, модель обрела популярность даже за рубежом. А стоимость ее составляет 4000 – 4300 руб.

Кентавр КП-2425 В

Данный электрический аналог рассчитан для более серьезных работ, поскольку мощность составляет уже 1,9 кВт, а производительность повышается до 280 л/мин. С такими характеристиками «домашняя» модель воздушного компрессора может составить конкуренцию полноценный промышленным агрегатам. Процесс работе не нуждается в постоянном контроле за счет встроенных в двигатель автоматических датчиков контроля.

Intertool 1500 Вт

Интертул также имеет довольно высокие параметры производительности – 206 л/мин. Его мощность составляет 1,5 кВт, а напряжение – 220 В. Производитель дает гарантию на воздушный компрессор сроком на 1,5 года. Цена не превышает 5500 руб.

Компрессор Intertool 1500 Вт — характеристика

Союз 1500 Вт

По названию становится понятно, что этот представитель электрической спецтехники – выходец из России. Его небольшой вес (15 кг) обеспечивает удобство в использовании и легкость в перемещении. Такой механизм запросто проработает 10 лет (при надлежащих условиях эксплуатации). В специальном техническом обслуживании не нуждается, однако отмечены сбои при перепадах напряжения в сети.

Зенит-24

Выбор бытового компрессора воздушного 220 вольт часто падает на представителя времен СССР – «Зенит-24». Высокое качество, проверенное годами, сделало компрессор любимцем многих мастеров. А технические характеристики делают отечественный агрегат достойным конкурентом зарубежным аналогам.

Видео по теме: Выбираем компрессор

Публикации по теме

Изготовление ресивера для компрессора своими руками

Способы усовершенствования компрессора из старого холодильника своими руками

Какой лучше вид автомобильного компрессора – критерии выбора

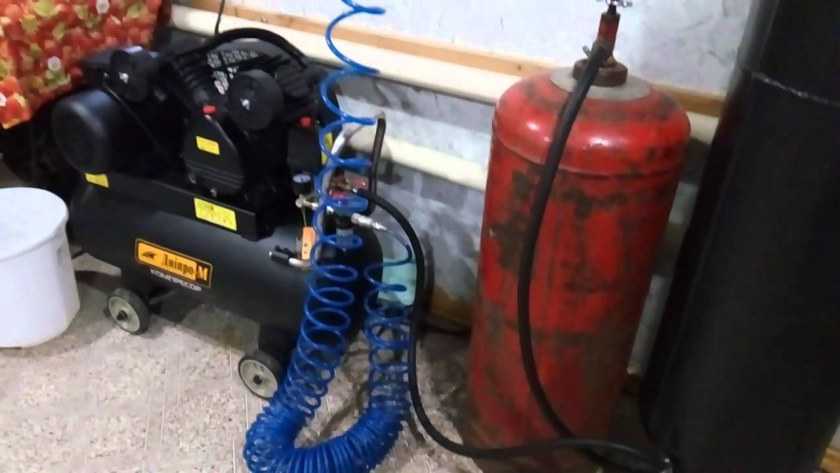

О том, как сделать ресивер из газового баллона

Для того чтобы работы прошли правильно и конечный продукт получился полностью безопасным в эксплуатации, очень важно знать до начала работ, как сделать ресивер из газового баллона. Первое, что требуется – это подготовить непосредственно емкость, инструменты и запастись временем, поскольку для изготовления ресивера по всем правилам может потребоваться несколько часов. Важным элементом является реле давления, поскольку оно будет регулировать его в готовом агрегате

Также среди запчастей должен находиться и манометр, рассчитанный на 10 атм. Газовый баллон в качестве ресивера используется не первый год, поэтому в интернете можно найти много подробных планов и чертежей по его созданию, если опыта в подобной работе еще нет

Важным элементом является реле давления, поскольку оно будет регулировать его в готовом агрегате. Также среди запчастей должен находиться и манометр, рассчитанный на 10 атм. Газовый баллон в качестве ресивера используется не первый год, поэтому в интернете можно найти много подробных планов и чертежей по его созданию, если опыта в подобной работе еще нет.

Когда все инструменты собраны, наступает следующий этап – сборка, а именно, столярные работы. Прежде всего, необходимо подготовить баллон, открутить или срезать вентиль, чтобы уменьшить давление внутри, затем промыть водой обязательно в большом количестве, чтобы убрать остатки содержимого со стенок. Таким образом, будущий ресивер из газового баллона готов к дальнейшей работе. После того как баллон будет подготовлен, потребуется найти деревянную основу, подойдет, если нет ничего другого и обычная ДСП. После к баллону потребуется приварить две ножки, как раз для последующего удобного крепления баллона к приготовленной деревянной основе.

Для того чтобы создать ресивер из газового баллона своими руками, потребуется очистить старую краску, чтобы зачистить ржавчину, если она имеет место быть, поскольку она ухудшает состояние баллона, следовательно, и его надежность. Сборка и отладка конструкции в целом может занять несколько дней, поэтому лучше всего сразу посмотреть, как выглядит готовый ресивер из газового баллона, фото также можно отыскать в сети.

Обратный клапан – вещь необходимая, так как он позволяет мотору спокойно и плавно запускаться даже при наличии высокого давления внутри системы. Если его не установить, то конструкция будет просто гудеть и не запускаться

Подобное поведение может стать причиной перегрева всей конструкции, поэтому на это важно обратить особое внимание. Электроконтактное реле позволяет не испытывать проблем с включением и отключением агрегата при достижении определенных значений воздушного давления, регулятор давления с отстойником воды, а также встроенным фильтром и манометром позволяет выставлять желаемое рабочее давление и не беспокоиться о чистоте имеющегося воздушного потока

Если собственных знаний не достаточно или имеются сомнения, лучше выбрать хорошее обучающее видео, или проконсультироваться со специалистом, чтобы избежать неприятностей в процессе использования не надежной конструкции

Таким образом, ресивер из газового баллона потребует от человека особых знаний и умений, но позволит обеспечить бесперебойную работу агрегата при условии, что он собран в соответствие с нормами и требованиями по безопасности. Если собственных знаний не достаточно или имеются сомнения, лучше выбрать хорошее обучающее видео, или проконсультироваться со специалистом, чтобы избежать неприятностей в процессе использования не надежной конструкции

Внимание к мелочам – залог успеха, в отношении ресивера эта истина также справедлива и должна выполняться особенно тщательно

Простейший компрессор

Если вам необходим компрессор на короткий срок, разумнее сделать несложную конструкцию, на которую вы потратите немного времени. Чтобы изготовить устройство, вам потребуется следующий набор материалов:

В качестве ресивера используется обычная камера автомобильная, причем она может быть как без покрышки, так и с ней.
В качестве нагнетателя воздуха можно использовать ручной насос, ножной, электрический. Главное чтобы в нем имелся манометр – устройство измерения давления.
Также вам потребуется негодная камера, а именно – от нее сосок с золотником.
Комплект для ремонта резиновых изделий.
Шило.

Когда у вас будут под рукой все необходимые приспособления, можно начать изготовление. Стоит отметить, что использовать материалы можно различные, в каждом гараже их найти не составит труда. Несложный компрессор своими руками для покраски сделать можно довольно быстро.

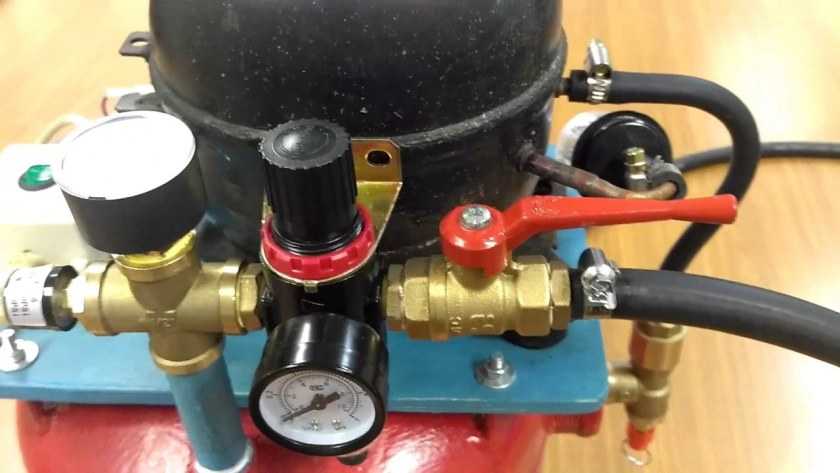

Финальная сборка компрессорной установки

Компрессор с ресивером должны устанавливаться на одном общем основании для удобства хранения и транспортировки самодельного оборудования. Компрессор от холодильника, найденный ранее, надо очистить от ржавчины (если таковая имеется). Далее выполняется замена масла в воздушном компрессоре, так как старое наверняка пришло в негодность. Лить масло в воздушный компрессор можно не любое – при отсутствии специальной компрессорной смазки можно использовать моторное, синтетическое или полусинтетическое.

Устанавливайте компрессор с ресивером на одном общем основании для удобства хранения и транспортировки

Сборка компрессора осуществляется в пять последовательных этапов, указанных далее:

Установите нагнетатель от холодильника на подготовленном основании и закрепите резьбовыми шпильками. Ресивер устанавливается в вертикальном положении и закрепляется посредством сложенных листов фанеры в количестве трех штук с отверстием для баллона. К нижней части основания прикручиваются колеса для удобства перевозки.
Установите топливный фильтр на компрессор и обратный клапан для воздушного компрессора в отверстие воздухозаборника. Для удобства можно использовать шланг из резины.
На выходном патрубке нагнетателя через шланг поставьте влагоотделитель – его можно взять из дизельного двигателя. Для предотвращения срыва шланга под давлением надо укрепить соединение автомобильными хомутами. Влагоотделитель надо установить и на входе редуктора – приспособления для развязки давления в ресивере и компрессоре. Патрубок выходного давления соединяется с одним из концов водопроводной крестовины.
Установите на верхнюю часть крестовины реле для регулировки давления, а в свободный конец манометр для контроля. Все стыки должны прочно укрепляться фум-лентой и затягиваться хомутиками для предотвращения срыва.
При помощи тумблера на 220 Вольт подключите сетевую фазу к выходу компрессора. Изолируйте контакты изолентой или диэлектрическим кожухом.

После подключения оборудования к сети можно считать, что масляный воздушный компрессор собран. Можно включить устройство в сеть и проверить его работоспособность.

Какие проблемы могут поджидать при сборке?

Воздушные авто компрессоры простые в плане конструкции и эксплуатации устройства, однако во время самостоятельной сборки можно столкнуться со следующими проблемами:

Подача масла в неподходящее отверстие. По причине наличия нескольких трубок в нагнетателе можно запутаться и залить масло не у то отверстие. Для предотвращения проблемы заливать масло надо в любую из двух входных трубок – выпускная исключается.
Малый диаметр входного отверстия ресивера. Если использование стандартной резьбы баллона невозможно, надо спаять два элемента при помощи флюса и прикрепить цанговый зажим. Итоговая конструкция способна выдержать давление в 5-6 атмосфер.
Неправильное подключение трубок нагнетателя. Чтобы циркуляция в системе происходила без сбоев и в одном направлении, необходимо установить обратный клапан на компрессор своими руками. Он предотвратит возможные проблемы и обеспечит стабильную работу нагнетателя.

Старайтесь собирать нагнетатель масла своими руками в полном соответствии с инструкцией, рекомендациями и правилами безопасности. В этом случае никаких проблем с работой оборудования не возникнет.

Как сделать компрессор своими руками

31.10.2018

Воздушный компрессор необходим каждому автовладельцу, так как пользоваться услугами автомобильных сервисов при любой проблеме весьма дорого. Для городского автолюбителя, живущего в многоэтажном здании, достаточно компактного, переносного электрического насоса для накачивания шин.

Если есть собственный гараж, компрессорное устройство – уже обязательная мера. Аппарат пригодится для подключения пневматического инструмента, для ремонта и окрашивания машины. Вполне возможно сделать компрессор своими руками, что поможет сэкономить до 50 % стоимости производственной установки.

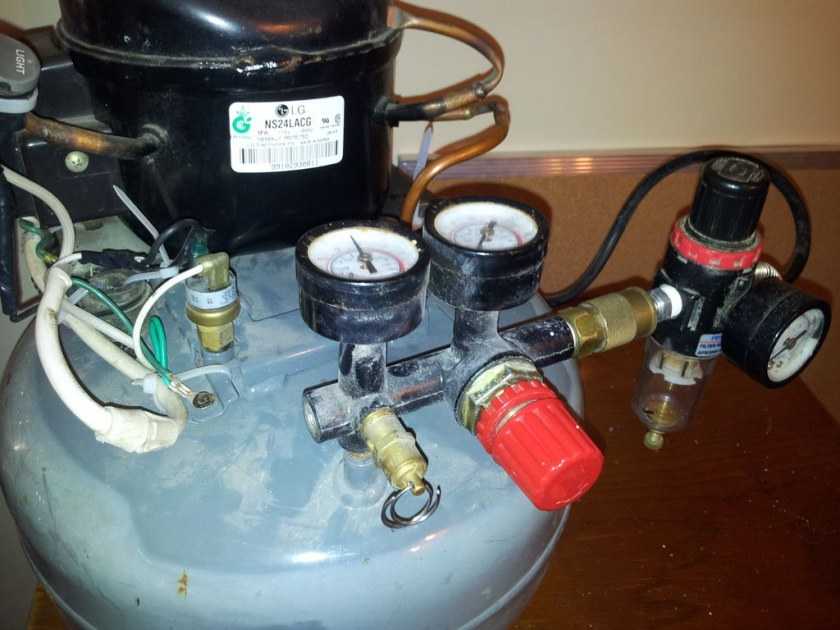

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
К магистрали подключить редуктор для сохранения давления внутри баллона.
За редуктором шланг прикрепляется к четвернику.

Компрессор из огнетушителя с мотором от холодильника

Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

Изготовление воздушного электрического компрессора 220 В своими руками

Сделать компрессор своими руками проще, чем кажется на первый взгляд. Поэтапно рассмотрим основные принципы, как сделать компрессор.

Как соорудить компрессор для устройства высокого давления?

Понадобится подготовить такие элементы:

Схема устройства самодельного компрессора.

манометр;
компрессор;
защитное реле;
огнетушитель;
газовый редуктор;
клапан для предохранения;
шланги для соединения;
топливный фильтр от автомобиля;
газовые переходники;
хомуты;
резьбовой уплотнитель;
основание;
элементы для крепежа.

Стоит знать, что холодильные устройства могут быть поршневыми и роторными.

Подобные приспособления в большинстве случаев оснащаются 3 трубами из меди, одна из которых нужна для заливки внутрь масла, а остальные – для входа и выхода воздуха.

Из трубы будет вылетать много капель масла, поэтому настройку лучше выполнять в нежилых помещениях. Вместо масляной трубы в конструкции может присутствовать заливное углубление, которое завернуто болтом.

Если компрессор уже давно не эксплуатируется, то понадобится поменять масло. Чтобы это сделать, надо перекусить данную трубу или отвернуть болт. Когда старое масло будет слито, понадобится залить новое при помощи шприца.

В качестве ресивера может использоваться огнетушитель. Понадобится определиться с методом подсоединения шлангов. Резьба под вентиль не будет совпадать со стандартными переходниками, поэтому понадобится сделать отверстия нужных размеров. Если проделать отверстия нет возможности, можно зафиксировать элементы с помощью сварки.

Установка системы начинается с насосной конструкции. На входную трубу компрессора надо установить топливный фильтр и закрепить его хомутами. Выходная труба соединяется со входом в ресивер. Далее надо навинтить крестовину на переходник огнетушителя, после чего закрепить реле давления.

Через переходник следует закрепить редуктор с манометром. Шланг для соединения надо надеть на штуцер фильтра и зажать хомутом.

На следующем этапе выполняется пробный запуск, регулировка рабочего давления.
