Монтаж гипсокартона с профилем на стену своими руками
Начинают работать с монтирования направляющих. Горизонтальные металлические рейки оклеивают уплотнительной лентой к стороне прилегания к поверхности. Это позволит получить звукоизоляционное свойства от полотна. Потом высверливаются отверстия для дюбелей, к ним будут закрепляться профили.
Переходят к установке стоек. Их закручивают по сделанной заранее разметке, сначала вставляют стойки внизу, затем наверху, следует знать, что открытая сторона поворачивается боком или к самой поверхности. Ее также закрепляют с помощью саморезов.
Добавляют горизонтальные планки, которые крепят к вертикальным с помощью соединителей одноуровневых, через 60 см. Получают ячейки квадраты.
Вес гипсокартонных полотен достаточно тяжелый, поэтом работать следует вдвоём, или лучше втроем. Полотно удерживаются двумя мастерами, которые прикладывают его к каркасу, а третий человек шуруповертом вкручивает саморезы в профили, начинать вкручивание стоит сверху. Расстояние между шурупами должно быть не больше 0.25 метра. Швы листов нельзя располагать слишком близко, в связи с этим их монтирование проводят со смещением.
Швы листов нельзя располагать слишком близко, в связи с этим их монтирование проводят со смещением.
На каких поверхностях допустима облицовка
Конструкция Кнауф применима в различных областях: стены, потолки, полы.
Бескаркасной метод применимый для бетонных, кирпичных стен. При установке системы таким методом надо правильно подобрать грунтовку.
Каркасный метод применяют в том случае, если помещение влажное, стены имеют свойство сыреть, есть желание улучшить звукоизоляцию и теплоизоляцию при помощи дополнительного материала.
- есть комплекты для создания подвесных потолков;
- наборы для работы на мансарде – крепление со стороны стропил.
Комплекты ГКЛ КНАУФ монтируют на различные поверхности. К каждой, из которых есть свои требования и выполнение определенных правил.
Правила монтажа ГКЛ на стены и перегородки
Каркас для стены или перегородки из ГКЛ служит для обеспечения дополнительной тепло и звукоизоляции, выравнивания, маскировки коммуникаций.
- В качестве крепежного элемента направляющих UW к основанию стен и потолков использовать штифтовые дюбеля Knauf К6/35, допустимое расстояние между ними – 1 м;
- В качестве элемента фиксации профиля CW к несущей стене использовать прямые подвесы, в расчете 1 шт. на 1.5 м длины стойки;
- Шаг профиля CW составляет 60 см;
- Для обшивки стен и перегородок используется гипсокартонный лист формата 2500х1200х12.5 см;
- Для декора под плитку или искусственный камень используется двухслойная обшивка;
- В местах соприкосновения профиля со стенами и потолком монтируется звукоизолирующая лента;
- Расстояние между винтами при обшивке составляет 25 см;
- К каркасу стен и к прямой перегородке лист ГКЛ крепится вертикально, для фигурных и радиусных конструкций – горизонтально и путем гибки.
Как подобрать комплектующие для гипсокартона
Подвесы необходимы для соединения потолка и профиля. По типу они бывают прямыми и анкерными. Прямой вид используют при соединении стоечного профиля и подвесного потолка.
Деталь крепят непосредственно на потолок. Анкерный подвес для ГКЛ используют в тех случаях, когда элемент прямого типа имеет недостаточную длину.
- Стоечным. Он обозначается буквами CD. Его применяют для обшивки стен и подвесных потолков.
- Направляющим. Обозначается буквами UD. Его используют в качестве направляющего, в который вставляют стоечный профиль.
- Направляющим для создания перегородок. Имеет маркировку UW.
- Стоечным для простенков с маркировкой CW. Его используют для каркаса при создании перегородки.
- Арочным. Такой профиль имеет изогнутую форму, что позволяет его использовать при создании сложных конструкций.
Гипсокартонный лист (ГКЛ), благодаря своим характеристикам, приобрел большую популярность как отделочный материал. Его используют для облицовки стен, при создании межкомнатных перегородок. Гипсокартонные профили различаются по типу и размеру.
Поэтому для каждого вида есть специальный детали для монтажа. Существуют два основных вида профиля. Первый вариант используется для обшивки отдельных плоскостей, второй необходим для создания перегородок. Изделия ненадлежащего качества могут стать причиной разрушения конструкции. По показателям наилучшим решением станут крепления из стали с оцинковкой.
Такие детали обладают хорошей устойчивостью к нагрузкам, коррозии и имеют низкую цену.
Стоимость
В таблице представлены цены на стальной профиль и комплектующие Кнауф из Яндекс Маркет, актуальные на 2019 год.
| Наименование изделия, размер, материал | Стоимость (в руб.) |
| ПП 3000*60*27 мм | 154-198 |
| ППН 3000*27*28 мм | 104-144 |
| ПС 3000*50*50 мм | 224-253 |
| ПН 3000*50*40 мм | 193-214 |
| ПС 3000*75*50 мм | 262 |
| ПН 3000*75*40 мм | 274 |
| ПС 3000*100*50 мм | 301-319 |
| Прямой подвес для ПП 60*27 мм | от 7 |
| Анкерный подвес/тяга 1000 мм | от 34/7 |
| “Краб”/двухуровневый/Т-соединитель | от 14/17/36 |
| Удлинитель | от 13 |
Технические характеристики профилей производства Кнауф допускают применение изделий внутри здания с любой влажностью. Снаружи лучше выбирать продукцию из алюминия. Соединительные детали используются для контроля уровня плоскости и усиления жесткости каркаса. Метизы определяются в соответствии с плотностью, это могут саморезы с дюбелями либо анкерные болты.
Комплектующие для профиля
Помимо оцинкованных прогонов в ассортименте многих поставщиков можно встретить около дюжины специальных элементов для упрощения монтажа. Их можно условно разделить на узлы скрепления и системы подвеса.
Из узлов скрепления наиболее распространены:
Коннекторы для наращивания профиля.
Крестообразные соединители (крабы).
Узлы для Т-образных примыканий.
Разноуровневые кронштейны для скрепления основного и несущего каркасов.

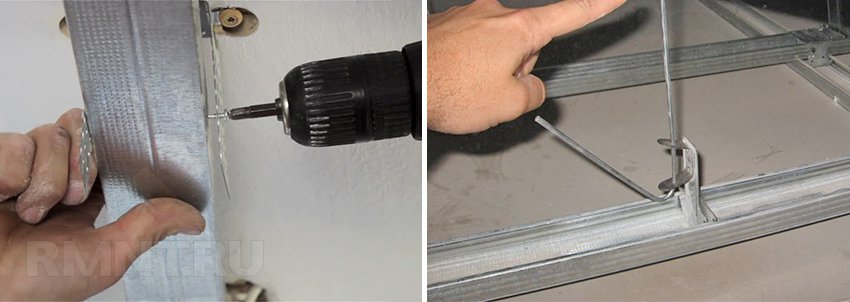

Подвесные элементы не так многочислены. При разнице уровней до 120 мм применяют прямые подвесы, они же П-образные кронштейны. При большем спуске потолочной конструкции её подвешивают на спицах из закаленной стали толщиной до 4 мм. При этом основная часть каркаса крепится к спицам посредством специальных зажимов с регулировочными пластинами.
Описанные выше комплектующие применяются вместе с комплектом CD-60 при работе с потолочными конструкциями и фальшстенами. Из всего списка универсальными являются только прямые подвесы, их можно использовать при устройстве каркаса стеновой обшивки из комплектов CW-50 и CW-75. В сооружении перегородок специальные комплектующие не применяются практически никогда.
рмнт.ру
Подготовительный этап
В случае когда установка профилей под гипсокартон требуется для потолка и стен, работа начинается с потолка, после этого занимаются стенами. Тогда подгонка ГКЛ наверху не будет такой затруднительной. В подготовку включаются следующие действия:
- Очистка стен и подготовка к дальнейшему монтажу профиля под гипсокартон. Удаление старой отделки и очистка поверхности.
- Выполнение электромонтажных работ. Кабель проводится к местам, где будут осветительные приборы. Рекомендуется сделать запас длинны кабеля в 10–15 см. Соединения проверяются на работоспособность. Когда в освещении используются точечные светильники, прохождение обрешетки из металла тщательно планируется.
- Дальше нужна разметка на стенах, чтобы обрешётка под гипсокартон получилась идеально ровной. Начинать следует от заниженного угла или выпуклости потолка.
На этом подготовительный этап закончен. Можно заранее отрезать планки нужного размера, чтобы не делать это походу. Дальнейшие работы будут выглядеть следующим образом: монтаж горизонтальных направляющих, прямых подвесов, ПП и крепление гипсокартона к стене на профиль. Теперь подробней рассмотрим пошаговую инструкцию о том, как сделать обрешетку под гипсокартон на стену.
Подробнее об обработке материалов
Надежные строительные ножницы с острыми лезвиями нужны для обработки профилей: вырезка поперечин, создание крепежных выступов и других деталей. Острота важна потому, что зазубрины и неровности ухудшают качество перегородки.
Перфоратор необходим, если монтаж перегородки планируется в месте, где пол, стена или потолок изготовлены из бетона. При деревянных конструкциях задача упрощается – используют саморезы.
Шуруповерт – незаменимая вещь при сборе любых металлических конструкций. С его помощью легко вгоняют шурупы в металл, уменьшая риск повреждений.
Лазерный нивелир – инструмент для разметки перегородки, с помощью которого уменьшают погрешности. Но если лазерный девайс отсутствует, его легко заменить строительным отвесом. Дополнительно применяют пузырьковый уровень для коррекции вертикального положения.
Насадка, которая потребуется для шуруповерта, — продолговатая, с крестообразным наконечником. Она применяется для закручивания маленьких крепежных элементов. При работе с ГКЛ впервые рекомендуется использовать насадку с ограничителем, которая не позволяет вкручивать саморезы слишком глубоко.
Если деталь установлена глубже, она теряет большую часть крепежных функций, отчего страдает всё полотно перегородки.
Монтаж гипсокартонных перегородок Кнауф
Схема устройство двойного стоечного профиля
Монтируются стойки для дверей в направляющих профилях и крепятся саморезами длиной 9 мм.
Из направляющего профиля вырезается горизонтальная перемычка для двери. Устанавливается между стоечными профилями двери, вверху по высоте двери и крепится саморезами 9 мм.
От получившейся дверной коробки до потолка следует установить вырезанный стоечный профиль в количестве двух штук. Эти стойки крепятся методом просечки с вгибом. Схема соединения стоек В ремонтных и строительных работах применим гипсокартон и его комплектующие. Этот строительный материал имеет ровную поверхность, поэтому можно с легкостью выровнять стены с помощью ГКЛ, создать фигурные многоуровневые потолки, а также разделить комнату на две при помощи перегородок. Перегородки Кнауф из пазогребневого гипсокартона имеют множество плюсов. Функциональность перегородки в основном направлена на разделение помещения.Гипсокартонные перегородки Кнауф отличаются полной комплектацией, что немаловажно в монтаже перегородки и ее дальнейшего использования. Эта перегородка сделана из одинарного каркаса и обшита с двух сторон одним слоем влагостойкого гипсокартона. В состав этой системы входит влагостойкий гипсокартон – 12.5 см, а также наполнитель – минеральная вата. После смонтированного металлического каркаса начинается обшивка ГКЛ. Лист от пола должен крепиться на расстоянии 1 см. При необходимости разрезания листа гипсокартона необходимо использовать строительный нож. Разрезается по намеченной линии картон и надламывается гипс.
Параметры каркасных элементов
Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный «подводный камень», на котором можно не только споткнуться, но и потонуть
И этим «камнем» является толщина каркасного элемента.
Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции
Для чисто декоративных конструкций можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.
Современные металлопрофиля по толщине бывают трех основных видов:
- толщина 0,4 мм. Считается наиболее «слабым», поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
- толщина 0.45 мм. Считается «золотой серединой». Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
- толщина от 0.55 мм. Самый дорогой и «серьезный» профиль. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.
Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.
Многоуровневый каркас – монтаж
Существует множество вариаций многоуровневого подвесного потолка, его формы, конструкции и прочего, а подробное их описание – хорошая тема для отдельной статьи. Здесь же рассмотрен потолок, где оба яруса и борта между ними выполнены из гипсокартона.
Цены на потолочные светильники
потолочные светильники
Монтаж двух каркасов. Светильники монтируются во втором из них
Шаг 1. Первое дело – разметка
Здесь созданию чертежа и его переносу на потолок уделяется вдвое большее внимание, чем для одноуровневого потолка – сложность задачи существенно выше
Проект двухуровневого потолка
Шаг 2. На стене размечаются линии направляющих профилей для верхнего и нижнего уровней, просверливаются отверстия для крепежа.
Контур каркаса потолка
Шаг 3. Направляющие профили верхнего уровня крепятся к стене. Подробности описаны в предыдущих инструкциях.
Шаг 4. Устанавливаются прямые подвесы. Интервал между ними можно сократить (и, следовательно, разместить больше подвесов), так как нагрузка на перекрытие и каркас будет выше.
Шаг 5. Монтируются потолочные профили верхнего уровня, как для одноуровневого потолка. Можно использовать как поперечную, так и ячеистую конструкцию.
Монтаж CD профиля
Шаг 6. К стене крепятся направляющие нижнего уровня.
Шаг 7. Один из прямых профилей нарезается на множество вертикальных стоек, которые и будут «бортами» между уровнями потолка. С помощью многоуровневых или Т-образных соединителей стойки крепятся к несущей конструкции верхнего уровня.
Надрезы на стенках металлического профиля
Шаг 8. К нижней части стоек прикрепляется арочный профиль. Его можно заменить направляющим профилем с равномерно нанесенными разрезами и сгибами в нужных местах.
Шаг 9. Между арочным профилем и направляющими нижнего уровня вставляются несущие ПП.
Пример каркаса многоуровневого гипсокартонного потолка
Видео — Монтаж многоуровневого гипсокартонного потолка
Таким образом получается каркас для многоуровневого потолка, где на верхний уровень приходится дополнительная нагрузка. В подобной работе очень важна помощь опытного мастера.
Теперь, прочитав эту статью, вы знаете, как устроен каркас для подвесного потолка. Осталось лишь обзавестись материалами, инструментами, большим желанием и помощью родственников или друзей.
Финишные работы
В конце обшивки производитель предлагает усилить свойства ГКВЛ дополнительной обработкой поверхности гидрофобизирующими составами (грунтовкой Тигенргунд) и шпаклевкой Унифлот или Фугенфюллер.
- Заполнение швов шпаклевкой при помощи узкого шпателя, снятие остатков и лишних утолщений смеси;
- Монтаж шовной ленты;
- Покрытие ленты тонким слоем шпаклевки, спустя 45 минут снятие с ее поверхности остатков;
- Шпатлевание головок винтов;
- Вторичное шпатлевание шва широким шпателем, снятие остатков;
- Ручное шлифование для устранения неровностей;
- Монтаж в области наружных углов алюминиевого наугольника, ПВХ уголком или алюминиевой ленты, шпатлевание;
- Монтаж разделительной ленты Кнауф между листами гипсокартона и внутренним углом, шпатлевание;
- После высыхания материал окрашивают и штукатурят.
При соблюдении всех требований и рекомендаций монтаж перегородки, стен или потолков с использованием материалов Knauf будет успешным и долговечным. Но помните, совершая монтаж ГКЛ: чем ровнее вы выставите конструкцию из профилей, тем ровнее будет в итоге поверхность.
Источник
Список комплектующих для гипсокартонных конструкций
Крепежи представлены широким ассортиментом. Но дело в том, что есть совсем детали со специфическим предназначением и те, которые используются постоянно:
- Двухуровневый соединитель. В народе такой вид называют бабочки. Он используется в работе с профилями «CD», чтобы монтировать их на разных уровнях. В этом случае элементы будут иметь перпендикулярное направление относительно друг друга. Перед тем как использовать двухуровневый соединитель, его необходимо сгибать по форме буквы «П», так как в продаже он имеет вид развертки. Для закрепления одного элемента требуется 2 специальных самореза – по одному на каждый край.
- Одноуровневый соединитель. Негласное название такого элемента – «краб». Также предназначены для единения «CD» профилей, но в отличие от первого вида, они используются только для одного уровня. Крабы для гипсокартона монтируются таким образом, чтобы они располагались крест-накрест, при этом имели перпендикулярную позицию по отношению друг к другу. Тут есть важный момент: если в конструкции предполагается нагрузка менее 20 кг на 1кв.м., то крепление осуществляется без использования специальных саморезов. В этом случае можно обойтись просто защелкиванием профилей.
- Если предстоит работа с подвесными потолками, то понадобятся такой соединитель, как прямой подвес. В самом начале ему необходимо придать форму буквы «П» и только потом он крепится на сам потолок. В данном случае дополнительно понадобится 2 анкера (дюбель-гвоздя), которые вбиваются по краям. Стандартная длина данного изделия 125мм, но при необходимости можно подобрать размер элемента в диапазоне от 75мм до 300мм. Максимальная нагрузка, на которую рассчитан прямой подвес – 40кг.
- Еще одни популярные комплектующие для гкл – анкерные подвесы. Используются с целью соединить «CD» профиль и потолок, но только в тех случаях, когда не хватает длины прямого подвеса. Его монтаж осуществляется путем вставки в каркас элемента, а саму тягу продевают через отверстия в пружине. Предназначен для нагрузок до 25кг на 1кв.м.
- Продольный соединитель, основная функция которого включает в себя удлинения профиля, используется в работе с «CD». Его местоположение – края каркасных элементов. Монтаж осуществляют таким образом, чтобы положение соединителя было «рогами» вверх, а жесткость ему придают 2 самореза, вкрученных по краям.
- Есть и угловое изделие, которым часто заменяют одноуровневый соединитель «краб». Поэтому работают с ним только при установке простых конструкций, подразумевающих один уровень.
Также стоит отметить, что сами саморезы, которые крепят соединители, будь то «краб», «бабочка» или прямой подвес, также имеют свои технические характеристики
Поэтому выбирая такие детали, стоит оговаривать эти моменты с продавцом, так как тут важно учитывать и толщину листа, и основу материала
Нюансы крепления ГКЛ на металлическом каркасе
Цельные листы монтируют перпендикулярно относительно длинных направляющих профилей. Их стыковку осуществляют на середине профиля. Чтобы качественно выполнить работу по установке ГКЛ, ее желательно делать вдвоем. Для соединения листов с профилем задействуют саморезы, при этом шурупы следует на 2-3 миллиметра утопить в материале.
Согласно правилам монтажа гипсокартона на потолок, промежуток между креплениями должен составлять около 25 – 30 сантиметров, а расстояние от углов ГКЛ 3-4 сантиметра.
Если монтируются потолки из гипсокартона – технология выполнения работ имеет несколько особенностей:
- В углах помещения находится узкий профиль и это обстоятельство усложняет крепление листов, что необходимо учитывать. Существует правило: поверхность из гипсокартона получается тем красивее, чем меньше в нем имеется стыков.
- В процессе вворачивании саморезов в ГКЛ нужно следить за глубиной их «утопления», поскольку она должна быть примерно одинаковой по всей потолочной поверхности. Это сделает выполнение малярных работ более качественным.
- Потолочная конструкция в помещении должна быть собрана из материала от одного производителя, иначе в местах стыковки появятся перепады по высоте.
Почему именно гипсокартон
- недорогой;
- не требует особой подготовки базовой поверхности;
- обладает хорошей воздухопроницаемостью;
- дружит с любыми клеевыми составами;
- может использоваться для монтажа фальш-стен и перегородок;
- подвергается любой финишной обработке.
Конечно, идеальных продуктов — тут даже Apple не исключение — не бывает, но баланс явно в пользу плюсов, обратите внимание:
- боится прямого контакта с водой;
- легко подвергается деформации вследствие механического воздействия;
- очень трудно монтировать подвесную мебель и некоторые аксессуары с солидным весом.
Пожалуй, ясно одно — достойных альтернатив гипсокартону пока что нет и не предвидится. Поэтому умение крепить этот материал к стене — одно из базовых в программе домашнего умельца, коим, вне всякого сомнения, можете стать и вы.
Деревянный или металлический?
Существует несколько вариантов выполнения обрешетки для крепления ГКЛ на потолке.
Она может быть сделана из дерева или из металлического профиля. Главные достоинства деревянного каркаса – экологичность, доступность материала и простота сборки. Но и недостатков немало:
- Как правило, такой каркас используют только при ровной базовой поверхности. Выравнивать с его помощью стены или потолок – сущее мучение.
- Перед сборкой все элементы конструкции необходимо тщательно обработать антисептическим раствором. Иначе нельзя гарантировать долгий срок их службы.
- Деревянную обрешетку не используют в помещениях, где влажность превышает 12 %. При больших показателях элементы конструкции будут набухать и коробиться.
- При монтаже требуется оставлять зазоры между стеной и брусками, компенсирующие смещение геометрии последних под воздействием температуры и влаги.
- Деревянный каркас считается менее прочным, чем конструкция из металлопрофиля.
Металлический каркас лишен этих недостатков. Он устойчив к воздействию внешней среды и микроорганизмов, прочен и практичен. При наличии минимальных строительных навыков и необходимых инструментов его несложно собрать своими руками. Монтаж каркаса из профиля потребует тщательного расчета необходимого материала и различных вспомогательных элементов: подвесов, крабов, соединителей.
Арочные типы
Для оформления криволинейных элементов на стенах и потолках, создания арочных проемов применяется особый тип профилей Кнауф. Это стандартные детали для фальш-стен CD и UD, имеющие вырезанные на фабрике отверстия и надрезы, позволяющие изгибать их в ту или иную сторону по заданному радиусу.
Кроме того, в продаже встречаются уже выгнутые фабричным способом выпуклые и вогнутые детали. Стандартные радиусы их кривизны находятся в ряду значений от 50 см до нескольких метров с шагом 500 мм.
Иногда сложно найти в продаже арочный элемент Кнауф требуемого радиуса изгиба или даже прямой с насечками. В таких случаях мастера производят надрезы самостоятельно при помощи подручных инструментов.
Виды каркасов
Содержание материала
Существует несколько критериев, по которым классифицируют каркасы для подвесных потолков из гипсокартона. Первый и основной – по применяемому материалу.
Деревянный каркас. Выполняется из бруса, достаточно редко используется, так как стоит дороже, при этом не обладает высокой прочностью и долговечностью, восприимчив к влаге. Кроме того, для деревянного бруса требуется обязательная обработка антисептиками для защиты от бактерий и гниения и антипиреном – составом, защищающим каркас от воспламенения. Основное преимущество – экологическая чистота.
Металлический каркас. Создается из различных профилей. Сравнительно дешев, прочен и долговечен. Технология монтажа на текущий момент отработана, процесс прост и не слишком утомителен. Если гипсокартонный потолок будет создаваться в помещении с высокой влажностью, то используют оцинкованный металлический профиль.
В свою очередь, каркас из металлического профиля делится на два основных подвида.
Ячеистый. Состоит из линейных элементов и перемычек, устанавливаемых между ними с одинаковым интервалом и перпендикулярно. Потому каркас и называют ячеистым – профиль и перемычки образуют между собой одинаковые квадратные или прямоугольные ячейки.
Поперечный. Здесь каркас состоит из поперечных металлических профилей, закрепляемых в направляющих. По сравнению с ячеистой системой, расходуется меньше материала, но конструкция требует более аккуратного подхода к проектированию и разметке.
Еще один критерий, по которому классифицируется каркас – количество уровней.
Цены на гипсокартон
гипсокартон
- Одноуровневый каркас — профиль или балки находятся в одной горизонтальной плоскости, в результате получается ровный гипсокартонный потолок, имеющий одну и ту же высоту на всем своем протяжении.
Многоуровневый каркас – применяется для монтажа нескольких ярусов потолочной отделки, создания сложных узоров и плавных обводов. Иногда создается многоуровневый каркас, где гипсокартон крепится лишь по периметру стен, а в центре – натяжное полотно из ПВХ или ткани.
Теперь рассмотрим комплектующие, при соединении которых в определенной системе получается готовый и прочный каркас.
Какие бывают профили для потолка
Основные потолочные профили
Для потолочного каркаса под гипсокартонные листы, как правило, используют два вида профилей – CD и UD, хотя на них использование профилей не заканчивается.
Можно обратить внимание на одну деталь маркировки – в основных потолочных профилях она заканчивается на латинскую букву D
Профиль UD
Профиль UD
- Профиль UD в основном выполняет вспомогательную функцию для профиля CD. UD в основном используется по периметру комнаты, иногда такой профиль используют для выполнения фигурных элементов потолочного каркаса.
- Параметры профиля UD: ширина – 25 мм, толщина – 25 мм, а длина может варьироваться – 3000 мм или 4000 мм. Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм. Боковые перегородки такого профиля гладкие, а нижняя – профилирована для увеличения жёсткости.
- Профиль UD выпускается как с отверстиями для крепления, так и без них. Основная функция этого профиля – поддержание профиля CD, который вкладывается в него.
Профиль CD несёт на себе основную нагрузку при монтаже потолка и один лист гипсокартона, как правило, пересекает не менее четырёх таких профилей. CD потолочный профиль для гипсокартона монтируется на П-образные подвесы, прикреплённые к основному потолку, а края профиля обычно вкладываются в профиль UD.
-
- Параметры профиля CD: ширина – 60 мм, толщина – 25 мм, длина может быть от 3000 мм до 4000 мм. Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
- Основная и боковые перегородки профиля CD также профилированы для большей жёсткости изделия.
Какие ещё профили применяются для потолочного каркаса?
Для потолочного каркаса также могут применяться перестеночные профили для гипсокартона, маркируемые последней буквой W.
Первые буквы у этих профилей идентичны буквам изделий для потолочного каркаса – это U и C.
Назначение этих профилей аналогично потолочным: U – вспомогательный и C – основной профиль.
Профиль UW на потолочном каркасе используется в основном для создания фигур второго или третьего уровня потолков. Может прикручиваться как к предыдущему уровню потолка, так и устанавливаться на подвесах.
- Параметры профиля UW: толщина – 50 мм, ширина может быть 50 мм, 75 мм или 100 мм, длина бывает 3000 мм или 4000 мм. Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
- Боковые перегородки у профиля гладкие, а основная – профилирована для жёсткости.
Профиль CW
- Профиль CW, как правило, служит для монтажа межкомнатных перегородок, а для потолочного каркаса используется только для создания других уровней потолка и различных фигур, при условии, что задействован профиль UW.
- Параметры профиля CW: толщина – 50 мм, ширина варьируется: 20 мм, 75 мм и 100 мм, длина профиля бывает 3000 мм и 4000 мм. Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
- Основная и боковые перегородки профиля CW профилированы для большей жёсткости изделия.
Вспомогательные элементы для крепления потолочных профилей
Ударный дюбель получил своё название из-за способа монтажа, то есть, шуруп в этот дюбель не закручивается, а забивается молотком. Такие комплекты бывают разной длины и разного диаметра.
- Ударные дюбели часто настоятельно рекомендуют в магазинах для сборки гипсокартонного каркаса, но из этого комплекта для монтажа каркаса на потолке можно использовать только пластиковый дюбель, так как он развальцован и не проваливается в пустоты потолочного перекрытия. Шуруп для этого дюбеля нужен более толстый, чем идущий в комплектации.
Пластиковый дюбель-пустышка
- Дюбель-пустышка используется как для стен, так и для потолка, но бывает такое, что он проваливается в пустоту потолочного перекрытия, поэтому лучше подбирать развальцованные дюбели, на которых есть маленькая шляпка.
- Для каркаса для потолка из гипсокартона, как правило, используются дюбели 6 мм диаметра, длина в таких случаях почти не имеет значения.
Шурупы-саморезы
Для крепления потолочного подвесного каркаса при дюбеле 6 мм диаметра обычно используются саморезы от 70 мм до 100 мм длиной. В данной ситуации пригодность шурупа зависит от его толщины – чем толще – тем лучше.
- Мелкие саморезы для монтажа гипсокартонных профилей или попросту – блошки – используются для соединения профилей друг с другом, а также для соединения профиля с подвесом. Головка штампована под крестообразную отвёртку, конец бывает конусный или с буром.
П-образные подвесы
П-образные подвесы или пэшки нужны, когда производится монтаж профилей под гипсокартон на потолок. Подвесами также пользуются для других целей, так как они представляют собой перфорированную гибкую пластину и могут служить перемычкой, зажимом и так далее.
Виды перегородочных сооружений
Почему именно Кнауф? Этот бренд известен многим, но при ремонте далеко не все решаются приобретать материалы этой марки, так как боятся выйти за рамки намеченного бюджета. Рассмотрев устройство перегородок из листов Кнауф, вы поймете, ваш ли этот метод, чем он примечателен, и в какую стоимость обойдется ремонт по данной системе.
Чтобы понять суть и отличия этих перегородочных конструкций от других вариантов, стоит познакомиться с их видами.
Выделяют четыре типа подобных конструкций:
- Перегородка модель W111;
- Перегородка модель W112;
- Перегородка W113 (огнеупорная);
- Стена безопасности W118.
Каждый из данных видов имеет свои особенности.
