Дренаж участка: основы, устройство, компоненты, схемы, реализация самостоятельно

Что такое дренаж и зачем он нужен

Система дренирования собирает и удаляет (сливает) грунтовые и просачивающиеся потоки жидкости.

Функции дренажа:

• регулирует водно-почвенный баланс;
• создает комфорт для роста и развития растений, возведения строений;
• защищает подземные сооружения, фундаменты, подвалы, основания от избыточной влаги и разрушения.

Структура водоотведения включает разветвленные трубные каналы или траншеи, расположенные по периметру сооружения или участка. Элементы соединяют между собой дренажными ямами или колодцами, чтобы предохранить территорию от подтопления.

У вас организован дренаж участка?

Да 13.92%

Нет 70.89%

Частично 15.19%

Проголосовало: 79

Особенности оборудования:

• Дрены (дренажные коллекторы) — основные детали конструкции, устанавливаемые под уклоном. Ранее применяли керамику и асбоцемент, но из-за трудоемкости от этих материалов отказались в пользу композита и полимеров с фильтрующими элементами. Применяют гофрированные и перфорированные трубы из пластика с оболочками из геотекстиля.
• Дренажные колодцы размещают на поворотах, проблемных участках. Устройства перенаправляют потоки, служат в качестве водосборников и дождеприемников. Колодцы удобны для технического обслуживания трубопровода.
• Помпы откачивают жидкость, если ее удаление из системы невозможно другим путем. Насосы размещают в колодцах, обычно выбирают погружные виды. Делят агрегаты по мощности и диаметру выходного патрубка.

Принцип построения

Дренажная система необходима и на ровных участках, и с уклоном. В первом случае влаге просто некуда деваться, она сильно пропитывает землю, превращая ее в настоящее болото. Во втором случае почва под резким уклоном утрачивает все свои плодородные качества, так как бурно стекающая по склону вода размывают гумус, что проявляется снижением урожайности.

Устройство дренажа на участке – это целая система взаимосвязанных труб, расположенных на территории. На поворотах или пересечениях необходимы специальные колодцы. Они помогают контролировать состояние комплекса и своевременно очищать заилившиеся трубы.

Дренажный колодец

Для сбора воды со всей территории обустраивается коллекторный колодец. Там вода накапливается до определенной отметки, а затем сбрасывается или используется для полива. Сброс чаще всего идет самотеком, для использования в других хозяйственных целях нужно приобрести погружные насосы.

Необходимо понимать, что дренаж на глинистом участке и на песчаном будет отличаться. Также на выбор влияет наличие объектов на территории, тип вод, рельеф, характеристики и физико-химические свойства грунта, степень их пучинистости, риск возникновения оползней, просадок, подтоплений, набуханий и другие параметры.

Зачем нужен дренаж?

Что же такое дренаж? Определение дренажа — это специальная система труб, скважин или каналов, позволяющая отвести грунтовые воды в сторону от участка, дома или любого строительного сооружения. Для большей части России — особенно для средней полосы — хороший дренаж просто жизненно необходим. Причем это касается не только явно болотистой местности. Только специалист сможет точно определить, на каком уровне залегают грунтовые воды, нужен ли дренаж и какого типа, а также как его лучше установить. Однако простейшие работы по водоотведению можно сделать и самостоятельно — о том, как это сделать, мы расскажем в конце статьи.

Разумеется, многое зависит от типа местности, где располагается ваш дом или дача — или иное сооружение. Возможны разные варианты:

• — дом на глинистой почве (то есть водоупорный слой близко);
• — дом в низине;
• — дом на песчаной почве (до грунтовых вод далеко);
• — дом на склоне холма;
• — дом в болотистой местности или возле реки/водоема.

В каждом случае — свой подход и своя система дренажа. В низинах, например, грунтовые воды всегда ближе, на склонах — тоже. Но на холмах дренаж тоже может понадобиться — в частности, для стока дождевой воды, избыток которой на вашем участке вовсе ни к чему.

До проектирования дренажной системы проводится исследование местности. В первую очередь, определяются цели, для которых нужно осушить почву, для чего ставят дренаж. Так, осушение может понадобиться для агротехнических целей — избыток влаги вредит отдельным растениям, ведет к загниванию корней и гибели саженцев. Чаще всего, правда, дренируют придомовые и придачные участки, чтобы защитить фундамент и не позволить воде создать неприятную сырость внутри помещения.

Виды систем отвода воды с участка

Схем водоотвода множество, но все разновидности можно объединить в три большие группы: открытые, закрытые и комбинированные. В соответствии с этим различают три основных вида дренажных конструкций: поверхностные, глубинные и также комбинированные. Рассмотрим особенности каждого.

Особенности открытого дренирования

Сбор воды открытым дренированием производится благодаря системе канав и траншей, то есть объектов, не закрытых слоем земли сверху. Устраивают его для сбора и отвода воды из почвенно-растительного слоя участка. Принцип действия открытой системы основан на способности подземной воды устремляться в освобожденное от грунта пространство так, как она перетекает в колодец.

Располагают разветвленную сеть под небольшим углом, чтобы стекшаяся в канавки вода самотеком перемещалась за границы участка (карьер или пожарный водоем) или аккумулировалась для полива в накопительном колодце.

Стенки канавок открытой системы при необходимости укрепляют уплотняемой мятой глиной, выкладывают булыжником или плиткой. Допустимо проводить укрепление сплетенными между собой гибкими ветвями кустарников или подходящих деревьев.

Для того чтобы водоприемники дренажной системы участка не забивались мусором и листвой иногда поверх канав устанавливают защитные решетки

Конечная точка сбора вод сплавной дренажной системы – естественные (реки, озера, пруды) и искусственные водоемы, а также канавы, овраги, карьеры, расположенные за ограждениями дачного участка. Дренажная сеть накопительного типа предполагает сбор транспортируемой подземной воды в накопительный колодец.

• охват всех точек накопления воды;
• расчет уклона дренажных траншей;
• обеспечение защиты системы от засорения;
• мероприятия по предотвращению появления новых заболоченных мест;
• расположение водосборника в нижней точке рельефа.

Нормы угла уклона каналов зависят от типа грунта: для глинистого от 0,002, для песчаного – от 0,003.

Существует мнение, что открытый дренаж не эстетичен. Это не так, потому что разработано множество способов красивого оформления наружных водоотводов.

Один из способов – с помощью насоса устроить небольшой водопад или ручей. В засушливое время года каменистое или галечное дно превращается в «сухой ручей», который среди зелени также выглядит весьма привлекательно

Существенный недостаток открытого дренажа кроется в ощутимом сокращении полезной площади участка. Есть ограничения по глубине заложения кюветов и канавок, т.к. их не принято устраивать ниже 0,5 — 0,7 м от дневной поверхности.

При необходимости соорудить дренажную систему на бóльшей глубине приходится увеличивать ширину траншей, устраивать переходные мостики, тщательно продумывать схему дренажа, чтобы не затруднять перемещение людей и личной техники по участку.

Разновидности закрытого дренажа

Для обустройства закрытого дренажа потребуется инженерный проект, так как все элементы находятся под землей, и от их правильного расположения зависит функциональность системы. Различают местный и общий вид глубинного дренажа. Если вам необходимо защитить фундамент только одного здания или отвести воду с дороги – это местная разновидность, если вы решили осушить весь участок – общая.

Местные виды систем, в свою очередь, делятся на:

• пристенные (в глинистых грунтах, на поверхности, по периметру построек – дома, бани, гаража);
• пластовые (в грунте под зданием);
• кольцевые (в песчаных грунтах, вокруг построек, ниже фундамента).

Все перечисленные виды закрытого дренажа служат для предотвращения подтапливания фундамента, а также для защиты от просачивания грунтовых вод в повальные и цокольные помещения.

В зависимости от расположения труб системы делятся на различные типы: горизонтальные (наиболее востребованные на дачах), вертикальные и комбинированные.

Все перечисленные виды (пристенный, кольцевой и пластовой дренаж) относятся к горизонтальной разновидности. Трубы располагают с небольшим наклоном под фундаментом или вокруг него

Для обустройства вертикальной системы используют насосное оборудование. Это сложная конструкция, поэтому для благоустройства частного сектора применяется крайне редко. Соответственно, и комбинированный тип глубинного водоотведения не распространен.

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

• бечевка для разметки и маркировки положения коммуникаций;
• строительный уровень и отвес, чтобы контролировать уклон труб;
• штыковая и совковая лопата;
• инструмент для трамбовки грунта;
• ведро и/или тачка для транспортировки ненужной земли;
• рулетка для выполнения измерений;
• ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

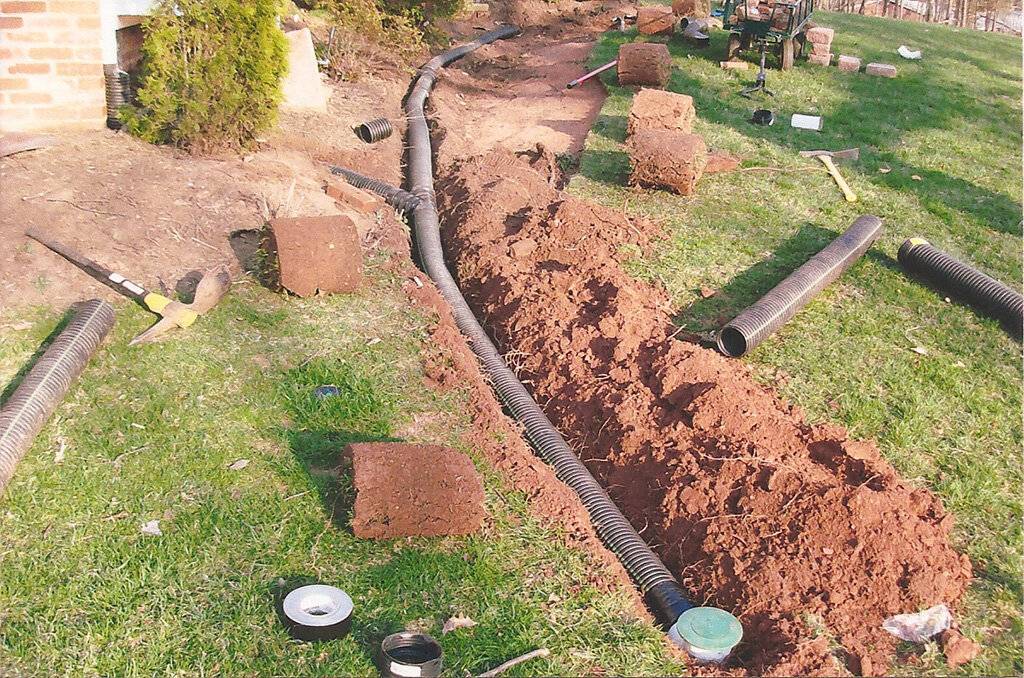

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

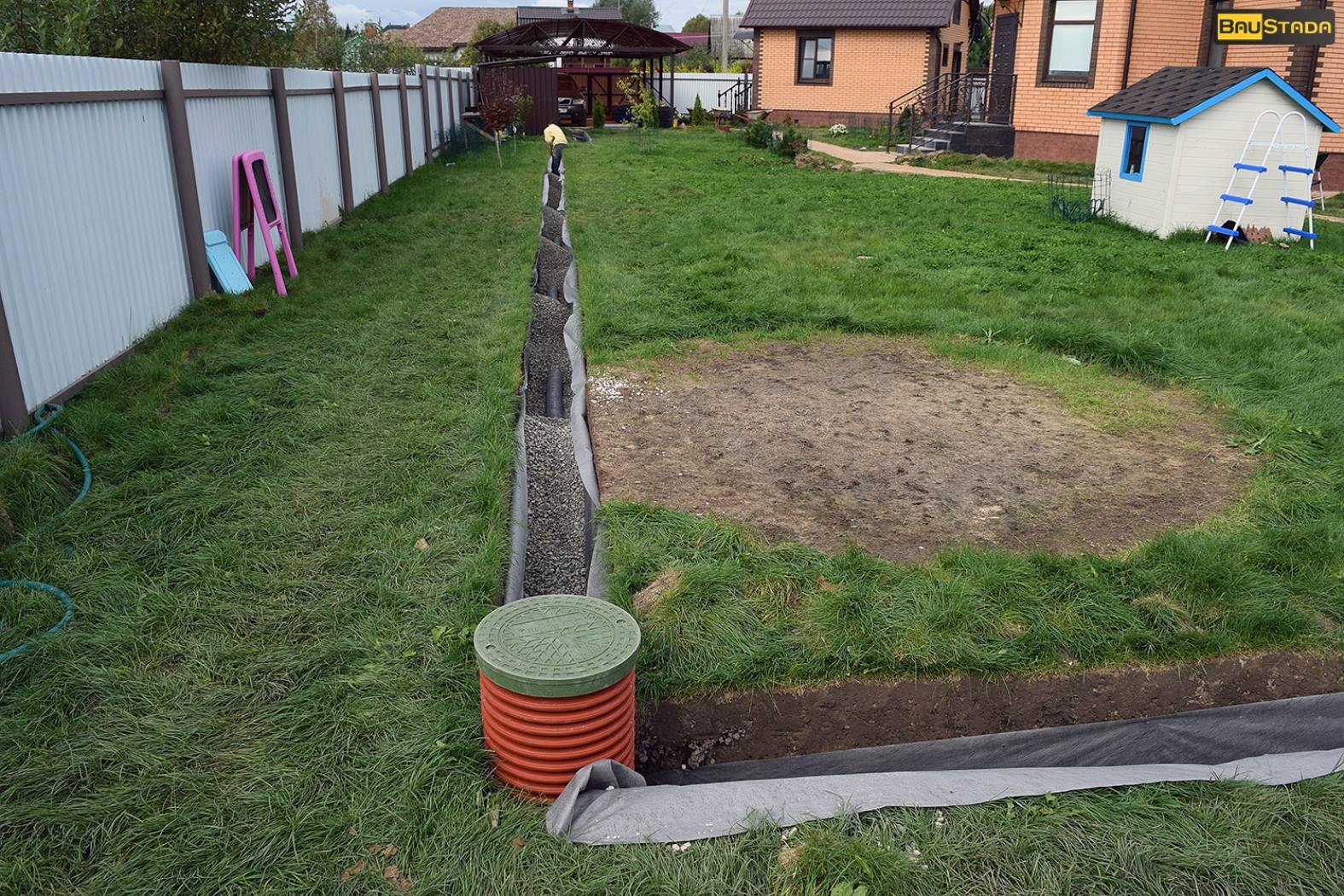

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Виды систем осушения

Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.

Дренаж поверхностного типа

Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.

Решётки защищают открытую дренажную систему от попадания крупного мусора

Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:

1. Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
2. Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.

При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.

Глубинный дренаж

Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.

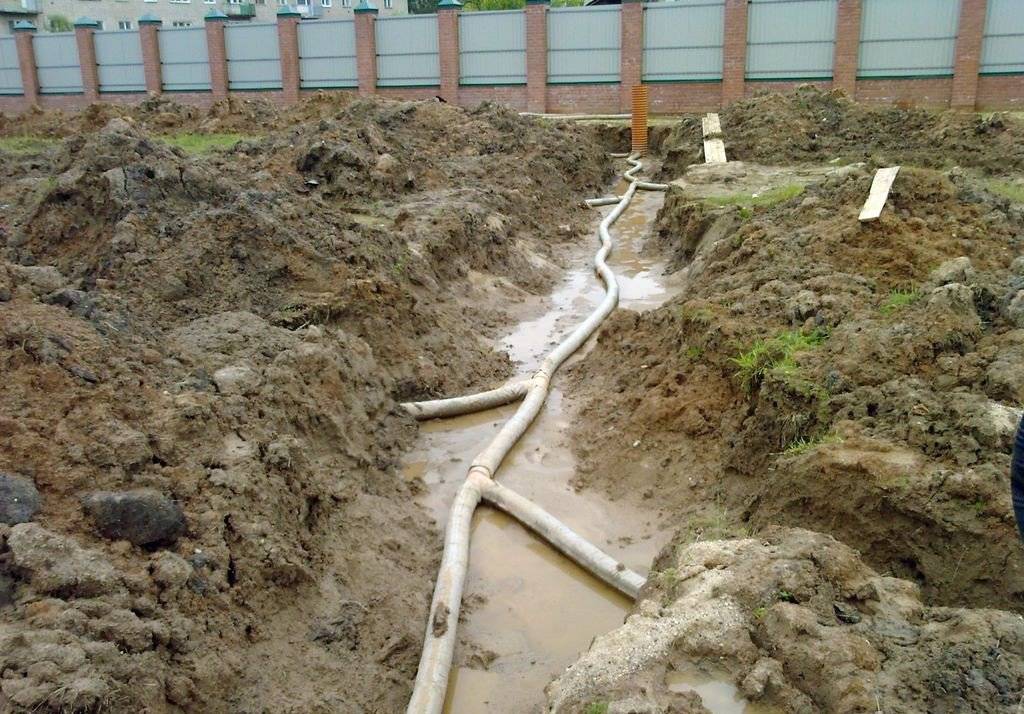

Процесс сооружения глубинного дренажа на загородном участке

Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже. Информация взята с книги «Осушение земель под сады» за авторством А.М.Думбляускаса.

Глубина заложения дрен, м	Расстояние между дренами, м
Песчаный грунт	Суглинистый грунт	Глинистый грунт
0,45	4,5–5,5	4–5	2–3
0,6	6,5–7,5	5–6,5	3–4
0,9	9–11	7–9	4–5,5
1,2	12–15	10–12	4,5–7
1,5	15,5–18	12–15	6,5–9
1,8	18–22	15–18	7–11

При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. м. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м. п.

Схема устройства глубинного дренажа

При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.

При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.

Зачем нужно отводить почвенные и ливневые воды с участка?

Близкое залегание почвенных вод приводит к намоканию фундаментов, цокольного этажа и подвалов. В подвале или цокольном этаже в момент таяния снега или после длительного периода с большим количеством осадков может скапливаться вода, которую нужно удалять и сушить помещение; в остальное время года будет сыро, на конструкциях будет оседать влага, расти грибок и плесень, воздух будет пахнуть плесенью и гнилью.

В зимние морозы почва, пропитанная влагой, будет замерзать, сжимать фундамент, вспучиваться и выталкивать здание вверх. При этом возникают трещины в фундаменте и конструкциях здания, при тяжелых случаях конструкции дома начнут разрушаться.

Если участок заболоченный или грунтовые воды расположены совсем близко, то на нем очень плохо растут растения, выводятся комары, появляется неприятный запах. О красивых ухоженных цветниках, грядках и ягодниках можно забыть.

Если почва глинистая, то после дождя или таяния снега вода застаивается на поверхности, пропитывает землю возле строений, вредит зеленым насаждением.

Глубинный дренаж

Для сохранения конструкций дома, сарая, гаража необходим глубинный дренаж. Он располагается на определенной глубине. Конструктивно этот вид дренажа всегда закрытый. Делится на два вида:

• пристенный, или кольцевой, предназначенный для отведения грунтовых вод от фундаментов и цоколей зданий. Глубина залегания – ниже подушки фундамента. Обычно дрены располагаются кольцом со всех сторон фундамента на уровне водоупорного слоя;
• дренаж участка с высоким уровнем грунтовых вод. Его выполняют, если участок заболоченный и необходимо осушить всю площадь. Дрены располагаются на меньшей глубине, чем при устройстве пристенного дренажа (обычно чуть ниже уровня промерзания).

Особенности укладки дрен

По рекомендациям специалистов обустройство дренажа должно начинаться с этапа планировки приусадебного участка. Составление простейшего плана позволяет определиться с оптимальной прокладкой труб и вычислить количество расходного материала. С этой целью определяется месторасположение системы отвода воды закрытого типа, для реализации которой используют несколько вариантов:

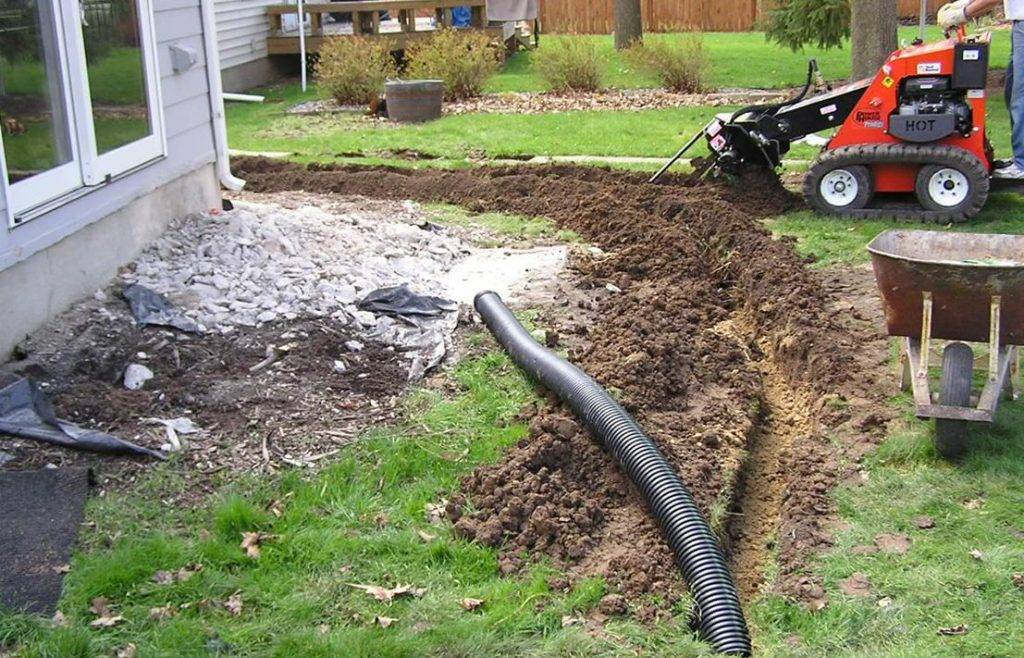

• прокладка дренажа вокруг дома в непосредственной близости к фундаменту, что позволяет не допустить проникновения влаги в подвальные или цокольные помещения;
• система, размещённая по всему приусадебному участку, которая защищает цоколь частного дома, а также растения и другие хозяйственные постройки.

Для самостоятельного проведения монтажных работ домовладелец должен придерживаться определённых этапов.

1. Выполняется разметка участка в соответствии с составленным планом.
2. Выкапывается ров необходимой глубины. Его ширина должна соответствовать диаметру труб вокруг, которых засыпается щебень.
3. Организуется необходимый угол уклона системы в сторону коллектора. Для этого замеряются перепады по высоте и в подходящих точках устанавливаются вешки. Выполняется подсыпка песка на дно рва таким образом, чтобы получился необходимый уклон.
4. На дне траншеи выстилается геотекстиль, сверху на который укладывается гравийная подушка. Нельзя забывать о выбранном уклоне. Подготавливается углубление, в которое будут укладываться трубы.
5. В подготовленной траншее укладываются отдельные части перфорированных изделий, которые стыкуются между собой муфтами. При этом всё время проверяется уклон труб.
6. Выполняется монтаж смотровых колодцев.
7. Если уложенный трубопровод не обернут фильтрующим материалом, то целесообразно с этой целью использовать геотекстиль, который закрепляется строительной бечёвкой.
8. Система засыпается гравием, слой которого составляет 20 см.
9. Заранее уложенным на дне геотекстильным полотном оборачивается фильтрационный слой с большим нахлестом.

На завершающем этапе выполняется засыпка системы с использованием крупного речного песка.

Элементы дренажной конструкции

Что же представляет из себя дренажная система? Это сеть, состоящая из различных составных частей, основным назначением которых является отвод и сбор грунтовых и атмосферных вод. Последние образуются в результате таяния снега или при затяжных дождях.

Главные подземные элементы – это дренажные трубы. Их не нужно путать с водопроводными и канализационными, поскольку по ним перемещаются только воды, находящиеся в верхних слоях грунта, а также дождевые и талые.

Современный тип дренажных труб – изделия из прочного и выдерживающего большие нагрузки модифицированного пластика (например, ПНД). Стенки труб покрыты фильтрующими отверстиями или пропилами, некоторые виды сверху покрыты геотекстилем

Популярны более эластичные гофрированные модели. Диаметр труб зависит от объемов отводимой жидкости, стандартные размеры сечения: 50 мм, 63 мм, 90 мм, 110 мм, 125 мм, 160 мм, 200 мм. Для центральных магистралей подбирают изделия большего диаметра, для веток – меньшего. Усиленные трубы состоят из 2-х слоев.

В местах соединений нескольких рукавов или на участках, где трубы поворачиваются под большим углом, устанавливают технические (ревизионные) колодцы из аналогичного материала. Это широкие отрезки гофрированных труб или специально изготовленные заводские модели.

В дренажную систему также могут входить накопительные колодцы, которые для эффективности устанавливают в самых нижних точках участка. Накопители устраивают, если нет возможности сбросить отводимую воду в близлежащий водоем. К колодцам ведут все дренажные магистрали. Они транспортируют воду, которую  нередко используют для полива или хозяйственных нужд.

Если рельеф местности не позволяет устраивать самотечную систему, применяют дренажные насосы. Различные модели (чаще погружного типа) служат для перекачки воды по трубам в нужном направлении, отличаются особенностями конструкций и мощностью

Кроме основных элементов системы потребуются фитинги для соединения труб, геотекстиль и строительный материал для обустройства траншей и колодцев (песок, гравий или щебень, бетонные кольца, кирпич).

Зачем нужен дренаж участка

Лишняя влага на участке создает хозяевам большие проблемы не только с получением обильного урожая, но и с безопасным проживанием в доме:

1. Скопление воды в основание фундамента провоцирует движение почвы и способно негативно отразится на целостности постройки.
2. Во влажных подвалах появляется плесневый грибок, который постепенно распространяется по всему дому.

3. При высоком уровне грунтовых вод влажная почва «выдавливает» септик и создает проблемы в сточной системе.

4. Переувлажнение приводит к загниванию корней растений, что мешает нормальному росту садовых культур и пагубно отражается на урожае.
5. На участке с сильным уклоном потоки воды вымывают плодородный слой земли.

Все эти неприятности можно избежать, если правильно оборудовать дренажную систему на участке.

Причиной излишней влаги могут служить три категории воды. Поверхностные – образуются при ливневых осадках, выпадающих на протяжении долгого времени. Подземные – имеют разный уровень залегания, величина которого зависит от времени года. Зимой вода опускается до нижней границы, а весной поднимается до максимальной высоты. Верховодка, этим подземным водам не удается полностью уйти в почву, потому что на их пути встречается препятствие – например, плотный пласт из глины.
