Колонка газовая Нева: основное назначение и принцип работы

Модельный ряд газовых колонок Нева

Колонка газовая Нева 4510

Одной из популярных моделей является газовая колонка Нева 4510. Агрегат оснащается электронной автоматической системой розжига. Производительность водонагревательного оборудования составляет 10 л/мин.

Колонка включается при минимальном давлении в 0,29 атм, мощность составляет 17 кВт, а вес устройства равен 10,4 кг. Модель характеризуется невысоким потреблением топлива. Так, Нева 4510 расходует 0,77 м³/час сжиженного газа, а природного − 1,95 м³/ч. Габариты устройства − 648×356×218 мм.

Колонка газовая Нева Люкс 5514

Нева Люкс 5514 является одной из лучших моделей бытовых газовых колонок, которая по основным техническим показателям не уступает известным брендам. К конструктивным особенностям агрегата следует отнести:

наличие датчика тяги,
надёжную камеру сгорания, оснащённую системой водяного охлаждения,
автоматическое поддержание заданной температуры воды,
интегрированный пьезоподжиг,
гидравлическая система управления модуляцией интенсивности пламени,
автоматический ограничитель уровня давления газа.

Мощность водонагревателя составляет 28 кВт, производительность − 14 л/мин, а весит устройство 12 кг. Этих показателей вполне достаточно, чтобы обеспечить бесперебойную работу агрегата для снабжения горячей водой одновременно двух заборных точек. Колонка включается автоматически в момент открытия водопроводного крана.

Водонагреватель имеет габариты: 650×350×299 мм. Изделие обладает стильным современным дизайном. На лицевой части экрана агрегата Neva Lux 5514 расположен поворотный регулятор, благодаря которому настраиваются рабочие параметры оборудования.

Наличие системы электроподжига обеспечивает экономный расход потребляемого газа, благодаря чему оплата коммунальных платежей обходится по достаточно низкой цене. Газовая колонка Нева Люкс 5514 характеризуется стабильной бесшумной работой, к тому же появление неисправностей агрегата наблюдается достаточно редко.

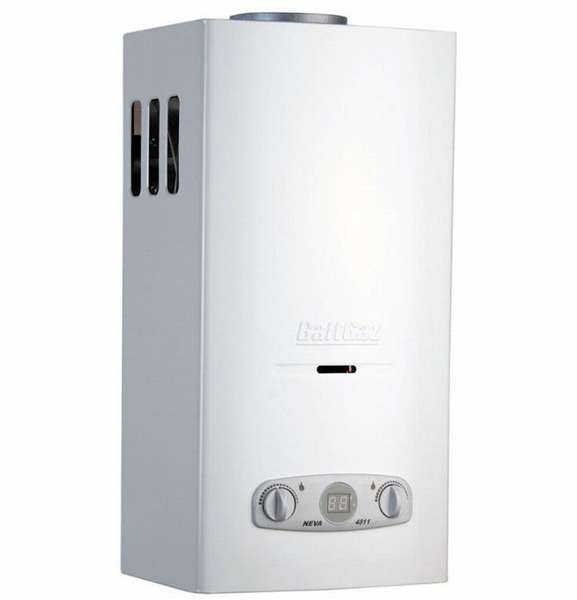

Колонка газовая Нева 4511

Если требуется мощный проточный водонагреватель, следует обратить внимание на модель Нева 4511. Она обладает привлекательным дизайном, качественной сборкой и высокой производительностью – за 1 мин работы агрегат успевает подогреть 11 л воды, показатель мощности равен 21 кВт

О том, как правильно подключить устройство к системе водоснабжения, газовой магистрали или баллону со сжиженным газом, можно прочесть в инструкции по эксплуатации. По отзывам пользователей, газовая колонка Нева 4511 отлично справляется одновременно с несколькими точками потребления.Вес колонки составляет 11 кг, размеры устройства – 565×290×221 мм. Модель оборудована автоматическим электронным поджигом и имеет водяное охлаждение камеры сгорания.

Видео: «Колонка Нева 411 не загорается – способ устранения неисправности»

Колонка газовая Нева 4513

Бытовая газовая колонка Нева 4513 оснащена автоматической системой электроподжига. Номинальная мощность модели равна 25 кВт, производительность агрегата составляет 13 л/мин. При весе в 15,8 кг габариты изделия − 665×390×237 мм. В колонке установлена камера сгорания с охлаждением водяного типа.

Нева 4513 проста в эксплуатации, обладает длительным сроком службы и высокой степенью безопасности. Мощности агрегата вполне достаточно для горячего водоснабжения одновременно нескольких потребителей.

Технические характеристики газовой колонки Нева 3208

Модель проточного газового водонагревателя Нева 3208 может функционировать при минимальном давлении в 0,15 атмосфер. При номинальной мощности оборудования в 23,2 кВт, его производительность составляет 6,5 л/мин. Монтаж колонки осуществляется в вертикальном положении, подвод магистралей – нижний.

Весит устройство 19,5 кг, а его габариты составляют 730×390×280 мм. Колонка оснащена системой электроподжига. Если колонка Нева не зажигается, скорее всего, поломка заключается в неисправности теплообменника. Она устраняется путём промывки трубопровода.

Колонка газовая Нева Транзит

Особенности эксплуатации колонки семейства Нева Транзит рассмотрим на примере модели ВПГ-ЕМ (также существуют ВПГ-Е И, ВПГ-Е, ЕМТ мощностью 12−24 кВт, производительностью 6−12 л/мин). Проточные агрегаты поддерживают заданную температуру нагрева жидкости в автоматическом режиме.

В колонке имеется устройство газовой модуляции: посредством изменения положения штока можно снизить объём расходуемого топлива и увеличить эффективность нагрева. Помимо этого, уменьшается количество отложений в трубопроводе теплообменника, за счёт чего существенно увеличивается эксплуатационный срок агрегата.

Инструкции по эксплуатации

Так же наши посетители часто задают вопрос: где найти инструкцию к газовой колонке «Нива»? Специально для вас мы собрали инструкции для самых популярных моделей. Пользуйтесь на здоровье!

Проточные газовые водонагреватели «Нева»(газовая колонка) обеспечивают быстрый нагрев воды для хозяйственных и бытовых нужд. Одна колонка может использоваться для нескольких источников потребления горячей воды, например, для кухни и ванны.

Газовые колонки «Нева» очень надежны и просты в эксплуатации, способны работать с водой любой жесткости. Проточные газовые водонагреватели «Нева» оснащены датчиком тяги и автоматикой безопасности. Колонка автоматически начинает работу при открытии крана горячей воды и завершает ее при закрытии крана. При этом заданная температура и нужное давление газа поддерживается автоматически. Даже при низком напоре воды колонки «Нева» отлично справляются со своим предназначением.

Газовые колонок компании Neva, изготовленны с учетом современных технологий и обеспечат постоянную бесперебойную подачу горячей воды в Вашем доме, квартире, коттедже.

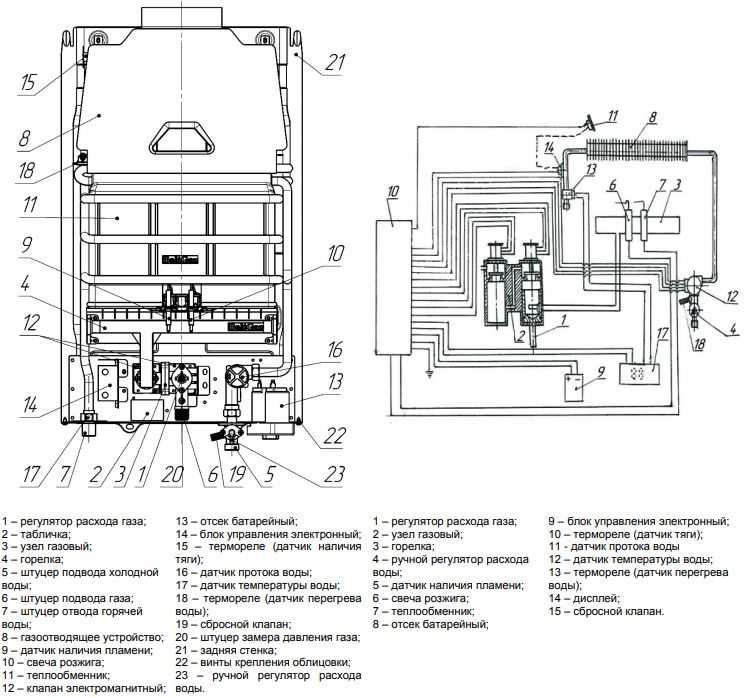

Все газовые колонки НЕВА имеют одну принципиальную схему, в основе которой лежит газовая горелка и медный теплообменник, через который проходит вода. Газовые водонагреватели НЕВА проточного типа безопасны в эксплуатации. Система безопасности позволяет контролировать пламя запальной горелки и циркуляцию воды в теплообменнике.

Преимущества газовых колонок НЕВА:

компактные размеры;

отсутствие необходимости в электроподключении;

неограниченный объем горячей воды;

экономичность.

Газовые водонагреватели «Neva» при необходимости могут оснащаться комплектом для работы с сжиженным газом.

Заводская гарантия газовых колонок «Neva» — 2 года.

Модельный ряд и цены на газовые колонки «Нева Люкс»:

(при нажатие на любую из моделей, Вы сможете узнать более подробно о данной газовой горелке)

наименование колонки ВПГ	краткое техническое описание	Цена в рублях с НДС
17 кВт, 10 л/мин, автоматическое электр зажигание, компактные раз-ры, камера сгорания с водяным охлаждением, 650356218, вес 10 кг	запрос
NEVA-4610	20 КвТ 10 л/мин, 610350185, вес 10,5кг., Электронное зажигание от батареек; Водонагреватель спроектирован специально для российских условий эксплуатации, поэтому надежно работает даже при пониженном давлении воды (0,15 атм).	запрос
21 кВт, 11 л/мин, пьезоэлектрическое зажигание, компактные раз-ры, камера сгорания с водяным охлаждением, 5652902121, вес 10 кг	запрос
21 кВт, 11 л/мин, автоматическое электр зажигание, камера сгорания с водяным охлаждением 565290221, вес 11 кг, лиц.часть полукруглая	10 000
NEVA-5111	21 кВт, 11 л/мин, 565290211, вес 10 кг. пьезоэлектрическое зажигание и система гидравлической модуляции пламени горелки, обеспечивающая поддержание установленной температуры горячей воды с точностью до ± 5 °C. Эта модель оснащена турбулизаторами для исключения шума и вибраций на малых и больших расходах, а также препятствующим образованию местного закипания в калорифере.	21 кВт, 11 л/мин, пьезоэлектрическое зажигание,гидравлическое управление модуляцией пл. горелки, автоматическое огр. давления газа, камера сгорания с вод охл, водогазовый блок (Германия), авт. поддерж.температуры воды, 565290221, вес 9,5кг	запрос
28 кВт, 14 л/мин, автоматическое электр зажигание, гидр. управление модуляцией пламени горелки, электронное управл. авт. безопасности, водогазовый блок (Япония), отключаемая запальная горелка, 650240350, вес 13кг	запрос

Несмотря на то что сети жилищно-коммунального хозяйства неустанно модернизируются, качество предоставляемых ими услуг на сегодняшний момент оставляет желать лучшего.

Почему колонка отключается во время работы?

Если газовая колонка нормально зажигается, но почему-то гаснет во время работы, это может указывать на исправный функционал системы безопасности прибора.

В конструкции колонки есть датчик, который срабатывает при повышении внутренней температуры. Внутри системы предусмотрены две пластины, которые отталкиваются друг от друга, прекращают подачу электропитания, выключают колонку. Это случается при быстром и бесконтрольном повышении внутренней температуры.

Система автоматики газовой колонки включает три сенсора: тяги, пламени, перегрева. Плюс два клапана: газовый и сброса. Они обеспечивают безопасную эксплуатацию прибора

Проверить датчики можно по сопротивлению. Исправная деталь показывает знак бесконечности. Когда высвечивается другое значение, вызываем мастера.

Если прибор работает достаточно долго, а потом отключается, проверяем настройки. Иногда пользователи случайно выставляют автоматическое выключение через определенное время.

Что еще приводит к отключению:

плохое давление воды или газа;
нарушение контакта между термопарой и электромагнитным клапаном (нужно зачистить контакты, подтянуть соединения);
окисление контактов блока питания, когда аппарат щелкает, но не загорается.

Полезно и батарейки проверить. Стандартная замена источников питания проводится раз в полгода. Дольше держат заряд аккумуляторы.

Тяга плохая или полностью отсутствует

Скопление продуктов сгорания чаще всего связано с засоренностью дымохода сажей, копотью, мусором. Когда тяга отсутствует или она недостаточна, отработка наружу не выводится.

Чтобы проверить тягу, нужно к контрольному окну колонки поднести горящую спичку, зажигалку. Если пламя отклоняется в сторону, тяга есть. Осталось ровно гореть — ее нет

Важно помнить, что пламя может тухнуть из-за внешних факторов — порывов ветра, например. Тяга в шахте возрастает или снижается и под воздействием сквозняка. Прочистить дымоход можно через “карман”, расположенный ниже от него на 25 см

Прочистить дымоход можно через “карман”, расположенный ниже от него на 25 см

Если такие манипуляции не помогли, вызовите коммунальщиков

Прочистить дымоход можно через “карман”, расположенный ниже от него на 25 см. Если такие манипуляции не помогли, вызовите коммунальщиков.

Скопление сажи на теплообменнике

Теплообменник в процессе работы накапливает копоть, сажу, накипь. Когда он забивается, цвет пламени меняется с желтого на голубой.

Как прочистить теплообменник:

Снимаем кожух.
Выкручиваем винты, удерживающие кожух.
Перекрываем подачу воды.
Открываем смеситель для слива горячей воды.
Отсоединяем резьбу теплообменника и кран. Понадобится подставка — может потечь вода.
Готовим раствор соляной кислоты (3-5%).
Берем трубу с диаметром 1/2” или используем шланг.
Один конец подключаем к входу, другой к выходу.
В воронку заливаем раствор. Если при промывке появится пена, это нормально.
Как только на выходе появится сильный напор, процедуру прекращаем.

Во время работы обязательно надеваем перчатки. После удаления накипи нужно тщательно промыть теплообменник от остатков кислоты.

Если в процессе чистки были замечены дефекты на трубках, то предстоит выполнить ремонт теплообменника.

Для очистки теплообменника от накипи можно использовать лимонную кислоту (на 700 мл воды понадобится 80 г порошка). Радиатор кипятим в растворе полчаса, оставляем до остывания и промываем

Очистные работы рекомендуется проводить раз в год. Регулярное обслуживание поможет аппарату нормально функционировать.

Засорение душевой лейки и шланга

Случается, что газовая колонка включается и почему-то сразу тухнет при переключении на душ. Это может быть связано с засором отверстий лейки.

Нужно открутить лейку, прочистить и промыть отверстия. Эффективно и замачивание металлических элементов в растворе лимонной кислоты.

Накипь на лейке образовывается из-за повышенной жесткости водопроводной воды в некоторых регионах. Чтобы этого не происходило, поставьте фильтры или купите смеситель с душем, оснащенный встроенной системой против накипи

Следующая деталь, из-за которой может тухнуть фитиль, — душевой шланг. Если он запутался или забился, мощность напора уменьшается и колонка гаснет.

Поломаться или засориться может и смеситель. Нужно разобрать его, проверить, почистить при необходимости.

На входе в водопроводный узел расположен фильтр, задерживающий мелкий мусор. Его тоже полезно периодически прочищать. Для этого откручиваем винты, снимаем элемент, промываем, чистим щеткой с лимонной кислотой.

Основные технические характеристики газовых колонок Нева

Основным определяющим условием использования того или иного технического средства являются его технические характеристики, что в полной мере относится и к газовым проточным водонагревателям.

Модель «Нева 4510»

Основными техническими характеристиками, заявляемыми производителями при изготовлении подобных изделий, являются:

Производительность. Этот показатель информирует о том, какое количество воды способен нагревать агрегат в единицу времени, что выражается в литрах в минуту или киловаттах (кВт). Зная количество точек водоразбора, подключённых к водонагревателю, можно определить необходимую для него производительность, чтобы обеспечить нормальный режим работы при максимальной загрузке.

Максимальное и минимальное рабочее давление. От давления воды в подающем водопроводе зависит режим использования газовой колонки и вообще – возможность её эксплуатации. Это обусловлено тем, что при малом давлении колонка не запустится в работу, т.к. напор воды не сможет воздействовать на диафрагму с необходимой силой, и как следствие не откроется газовый клапан. При излишне высоком давлении газовая колонка может выйти из строя, что приведёт к аварии на газовом оборудовании, что недопустимо.

Модель «Нева Люкс 5514»

Мощность. Этот показатель может изменяться, модулироваться в процессе использования проточного водонагревателя. Это осуществляется при помощи регулятора, расположенного на лицевой панели корпуса, посредством которого изменяется количество газа, подаваемого в горелку, и как следствие температура нагретой воды. Мощность агрегатов измеряется в киловаттах (кВт).

Тип розжига.

У разных моделей может быть три варианта устройства розжига:

ручной – когда подающийся газ зажигается на запальном электроде при помощи спички, подносимой пользователем;
пьезорозжиг – осуществляется пьезоэлементом в момент нажатия пользователем специальной кнопки, расположенной на лицевой панели корпуса устройства;
электрический (электронный) – происходит автоматически при открытии газового клапана, может выполняться от автономных источников питания (батареек) или электрической сети.

Модель «Нева 4511»

Тип теплообменника.

От типа теплообменника зависит производительность модели, потому как этот элемент конструкции может быть изготовлен из различных материалов, обладающих разной теплопроводностью:

сталь – отличительными особенностями являются: прочность и низкая стоимость;
медь высокоочищенная – наиболее оптимальный вариант для подобных изделий, отличающийся хорошей теплопроводностью и прочностью;
медь обычная – является наименее прочным и надёжным материалом, склонным к разрушению.

Тип отвода продуктов сгорания. По данному показателю газовые колонки классифицируются, как с устройством дымохода, служащим каналом для отвода продуктов горения и без него.

Наличие систем безопасности. Разные модели оснащены различными системами безопасности, что, в конечном счёте, отражается на их стоимости, поэтому при выборе газовой колонки необходимо на этот показатель обращать особое внимание. Модель «Нева 4513»

Модель «Нева 4513»

Современные модели могут оснащаться следующими устройствами безопасности:

детектор ионизации и датчик горения – обеспечивают контроль наличия пламенина газовой горелке;
клапан аварийного сброса напора − выполняет сбрасывание излишков давления воды, если таковые произошли в подающем водопроводе;
детектор контроля скорости потока вода − автоматически включает горелку при открытии водоразборного крана (в моделях, оснащённых электрическим розжигом);
детектор тяги – выключает агрегат при недостаточной тяге в дымоходе (в моделях с устройством дымохода);
детектор пониженного напора воды;
датчик температуры нагретой воды информирует с помощью цифрового табло о температуре горячей воды и отключает колонку в случае превышения заданных параметров, устанавливаемых при помощи ещё одного элемента управления на наружной панели.

Модель «Нева 3208»

Статья по теме:

В отдельной публикации представлен обзор популярных брендов и моделей с ценами, а также характеристик устройств.

Регулировка и настройка газовой колонки

Для ремонта любого газового оборудования важно соблюдать специальные правила безопасности, поэтому такие работы лучше поручить специалистам. Однако с правильной настройкой газовых колонок можно справиться и самостоятельно. Современные колонки продаются в обширном ассортименте, но особенности их настройки будут похожими у разных моделей

Мы рассмотрим регулировку колонки с электрическим розжигом, на панели которой вы увидите две шкалы и две рукоятки. Одна шкала с делениями и одна из рукояток используется для настройки подачи воды, а вторая шкала и другая рукоятка – для подачи газа

Современные колонки продаются в обширном ассортименте, но особенности их настройки будут похожими у разных моделей. Мы рассмотрим регулировку колонки с электрическим розжигом, на панели которой вы увидите две шкалы и две рукоятки. Одна шкала с делениями и одна из рукояток используется для настройки подачи воды, а вторая шкала и другая рукоятка – для подачи газа.

Когда нужна регулировка?

Настроить работу колонки требуется после покупки и монтажа оборудования, чтобы производительность устройства и расход газа на нагрев воды были оптимальными для конкретной модели. Кроме того, наладка проводится в ситуациях, когда установленные ранее настройки сбиваются, например, если с техникой обращались неаккуратно.

Настройка расхода воды

Начинать работы по настройке газовой колонки следует именно с регуляции поступления воды. Номинальный напор, которого требуется добиться, указан в техпаспорте на колонку. Если вы потеряли такую документацию, то можете посмотреть нужные данные на сайте производителя.

К примеру, в приобретенной вами модели колонки производительность должна составлять 11 литров за минуту. Для установки данного значения нужно открыть один кран горячей воды, затем установить ручку на корпусе аппарата в необходимом положении, после чего закрыть кран.

Обслуживание

Важное преимущество аппаратов «Нева» и «Нева Люкс» — сменный теплообменник. Купив его за 3500–4000 рублей, можно продлить эксплуатацию старого аппарата, а не покупать новый. Новые версии производитель оснащает медными теплообменниками, которые устойчивы к коррозии, но вот накипь и соли по-прежнему остаются проблемой

Новые версии производитель оснащает медными теплообменниками, которые устойчивы к коррозии, но вот накипь и соли по-прежнему остаются проблемой.

Чтобы аппарат бесперебойно работал, ему необходимо своевременное обслуживание и устранение неисправностей:

Одна из распространенных проблем — поломка электромагнитного клапана. Когда пользователь открывает кран, слышится щелчок — срабатывает автомат электророзжига, но газ к горелке не идет. Клапан, закрепленный винтами, легко заменить — диаметр у него стандартный.
Температуру на выходе следует ограничивать. Сильно горячая вода способствует образованию накипи и солей на стенках нагревательного элемента.
Необходимо своевременно чистить горелки и теплообменник, очищать весь прибор от загрязнений.

Перед эксплуатацией оборудования пользователю необходимо ознакомиться с инструкцией, в которой описано устройство прибора и приведена схема подключения.

Ремонт и обслуживание газоводяного узла

Конструкция водяного редуктора газовой колонки имеет простое внутреннее устройство. Все легко разбирается. При желании можно выполнить ремонт лягушки газовой колонки или осуществить профилактическое обслуживание, не вызывая мастера.

Как снять лягушку с газовой колонки

Для начала следует перекрыть подачу воды и газа. После этого работы проводят в следующем порядке:

сливают воду из теплообменника — с этой целью лучше использовать кран или смеситель, расположенный существенно ниже водонагревателя;
отсоединяют подающие трубопроводы газа и воды (потребуется разводной ключ);
теперь можно снять водяной узел газовой колонки, если все выполнено правильно лягушка должна легко демонтироваться.

Конструкция редуктора может отличаться в зависимости от модели проточной колонки. Чтобы снятие водяного блока прошло успешно необходимо открепить все детали и трубы, подходящие к основной конструкции. Корпус снимается легко, физические усилия прикладывать не нужно.

Чистка водяного узла газового водонагревателя

Проводится по крайней мере каждый год. На крышке лягушки расположено несколько болтов фиксации

При откручивании необходима осторожность, чтобы не испортить фальцы. После снятия крышки иди разбора редуктора на две части (зависит от модели колонки), проводится чистка внутреннего пространства и обслуживание конструкционных деталей:

во время чистки редуктора удаляется накипь и твердые остатки, осевшие на дне узла, одновременно чистят сетку грубой очистки на вводном патрубке;
шток можно смазать касторовым маслом, либо солидолом;
прокладку также можно промазать, если на ощупь чувствуется, что она огрубела и потеряла свою эластичность.

Регулярное обслуживание лягушки продлит срок эксплуатации проточного газового бойлера и обеспечит его бесперебойную работу.

Какие комплектующие следует заменить

В редукторе присутствует несколько элементов постоянно подвергающихся воздействию механического давления и некачественной воды. При каждом обслуживании проверяют работоспособность и выполняют замену следующих узлов:

уплотнитель штока — замена сальника необходима в среднем каждые 3 года, чтобы защитить газовый клапан от попадания влаги;
мембрана — замена прокладки нужна при ее разрыве, а также при появлении микротрещин;

шток и комплектующие — пружинка, приводящая стержень в первоначальное положение, при интенсивной эксплуатации выходит из строя через 4-5 лет.

Для обслуживания лучше использовать уже готовые фирменные прокладки на редуктор. Мембрана обычно продается отдельно, но при желании удастся приобрести заводской ремкомплект со всеми комплектующими, которые следует менять.

Как отрегулировать редуктор на газовой колонке

Настройка водяного узла поможет оптимизировать расход газа и давление воды на выходе из колонки. Регулировка водяного редуктора проточного газового водонагревателя выполняется с помощью болтов, расположенных на тыльной стороне узла. Обычно их выставляют в заводских условиях, что достаточно для нормальной работы колонки.

Если нужно отрегулировать давление воды болты немного отпускаются. Напор ГВС на выходе должен увеличиться. Регулировка редуктора газовой колонки без крайней необходимости не проводится. Лучше, чтобы работы выполнял представитель газовой службы.

После выполнения обслуживания водяной узел устанавливают обратно. Проверяют отсутствие протечек воды и газа. Колонку запускают и пользуются в обычном режиме.

Инструкция по замене старых элементов питания

Если вы не знаете, как правильно поменять батарейки в газовой колонке, чтобы ничего не повредить, рекомендуем внимательно ознакомиться с нашей инструкцией – далее подробно опишем процесс замены батареек, чтобы ни у кого из пользователей не возникало трудностей с выполнением этой задачи.

Элементы питания находятся в легкодоступном месте, часто в нижней части корпуса, и извлекаются без труда.

Фактически спецотсек для батареек может иметь два типа конфигурации:

выдвижной;
на защелках.

Выдвижные боксы открываются с помощью нажатия на их стенку.

В отсеки, закрывающиеся с помощью фиксаторов, батарейки зачастую устанавливаются вертикально. Элементы питания удерживаются специальной защелкой, благодаря чему при открытии бокса не выпадают из коробки.

В зависимости от конструкционных особенностей колонки батарейки могут располагаться вертикально, а также и горизонтально, например, в модели колонок «Нева»

Замена изношенных батареек в газовой колонке проходит в несколько последовательных этапов:

Необходимо отключить подачу газа и воды в колонку.
Аккуратно открыть отсек с батарейками, нажимая на его стенку или отгибая фиксирующие защелки.
Извлечь старые батарейки.
Установить новые элементы питания, соблюдая полярность.
Вернуть бокс на место (или закрыть крышку). Правильная установка характеризуется характерным щелчком.
Возобновить водо– и газоподачу.

Осталось провести пробный запуск, чтобы убедиться в корректной работе оборудования.

Камера сгорания

Завод «Газаппарат» выпускает водонагреватели с обоими вариантами топок — закрытой и открытой. В первом случае используется принудительная тяга, во втором — естественная.

К моделям с закрытой камерой подсоединяют коаксиальный дымоход. Его конструкция позволяет одновременно отводить газы и поставлять воздух для горения. Открытые камеры предполагают поглощение воздуха из помещения. Таким модификациям нужен традиционный дымоход.

Версии с открытыми топками устанавливают в помещениях, отвечающих требованиям безопасности:

площадь от 8 м²;
эффективная вентиляционная система из термоустойчивого материала.

Характеристики

Разберемся, что означают некоторые показатели в характеристиках газовых проточных нагревателей.

Вид розжига

Существует три вида розжига газовых колонок:

С пьезорозжигом;
Электророзжиг;
Гидрогенератор.

Принцип работы гидрогенератора газовой колонки

Пьезорозжиг. Ручной способ – запал происходит при нажатии на кнопку. После выключения колонки запальный фитиль всё равно горит.

Электророзжиг. Сам начинает работу, когда открывается кран. Требуются батарейки.

Гидрогенератор. Работа тоже начинается при открывании крана, но вместо батареек нужен хороший напор в водопроводе. Электричество для запала вырабатывает турбина.

Модулирующая горелка

Эта функция автоматически регулирует высоту пламени газа, а значит и температуру воды, исходя из давления в трубах. Если в колонке нет модуляции, может быть так, что кран открыт в одном положении, а человек ощущает скачки температуры.

Задайте подходящую температуру воды, а потом, если нужно горячее или холоднее, регулируйте её, открывая кран, то сильнее, то слабее.

Мощность

От мощности будет зависеть и количество горячей воды, выдаваемой колонкой за определённое время, и скорость нагрева воды. При покупке загляните в паспорт изделия

Обратите внимание не на «Потребляемую» мощность, а на «Полезную»

Если планируется использовать колонку в одном месте (например, в кухне), будет достаточно мощности 18-19 кВт. Чтобы обеспечить работу в нескольких местах, нужна большая мощность.

Сравнение моделей

Сравним характеристики четырёх популярных моделей проточных газовых нагревателей NevaLux от Санкт-Петербургской компании BaltGaz Групп.

Также все представленные модели оснащены обратным и предохранительным клапанами, функцией автоматического розжига, защитой от замерзания и ускоренным нагревом.

Вода не нагревается

Слабый напор горячей воды из газовой колонки – не единственная проблема, с которой сталкиваются владельцы водонагревателей. Устройство может совсем не греть, в результате идет холодная жидкость.

Почему не идет горячая вода из газовой колонки:

Собрались грязные отложения на наружной части теплообменника.
Пламя для нагрева недостаточно сильное. Проблему недостаточного давления газа придется исправлять. Возможно, прочистить детали.
Теплообменник перегревается. Такое нарушение приводит к появлению слоя накипи. Нарушается нормальная работа устройства. Идет холодная жидкость.
Уровень давления в газовых трубах низкий. Это повод обратиться в газовую службу.
Отсутствие постоянного ухода и профилактики загрязнений. Оно приводит не только к нарушению нагревания, но и к плохому напору воды из колонки.

Что делать, если течет холодная вода:

Повернуть регулятор до упора направо. Закрыть кран наполовину. Это замедлит движение воды и улучшит нагревание.
Проверить давление газа. Это может сделать только специалист.
Посмотреть, как работает смеситель. Он может добавлять холодную воду в нагретую.
Определить, не засорился ли фильтр или смеситель.

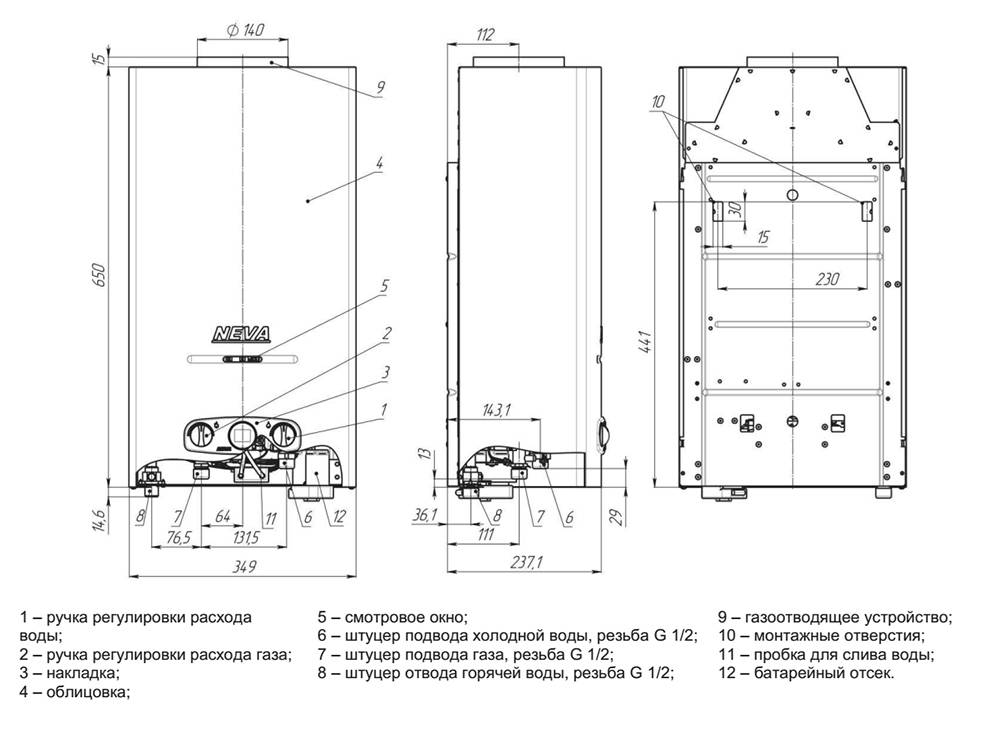

Инструкция по эксплуатации газовой колонки Нева 4511

Изучение такого документа, как инструкция по эксплуатации – это лучшая возможность изучить то, какие нужны действия, чтобы избежать проблемы в работе устройства, а также не навредить себе и оборудованию. Другими словами, нужно ознакомиться с правилами безопасной эксплуатации

В первую очередь важно помнить о том, что газовые колонки – это оборудование повышенной опасности и вероятность возникновения аварии очень высока, что может принести вред датчикам, в частности, датчику ионизации и здоровью человека. Данный элемент отвечает за перекрывание подачи газа, если происходит потухание горелки

Помимо этого, должен быть исправен каждый элемент, из которого состоит газовая колонка:

Термодатчики должны быть исправны, так как они срабатывают в тот момент, когда перестает, функционирует ионизационный датчик.
Благодаря датчику нагрева можно отслеживать температуру в проточном нагревателе, а также регулировать температуру всего оборудования.
Датчик водяного давления требуется для основной задачи устройства, в частности для включения и отключения подачи газа, если происходит автоматический водозабор.
Обязательно нужно отслеживать исправность датчика, контролирующего перепад температуры, чтобы вовремя остановить функционирование горелки и избежать взрыва котла.

Категорически запрещается использовать колонку без датчика давления газа и воды. Именно с его помощью можно контролировать подачу в полость колонки воды и газа. Если открыт кран с водой, и она будет отключена, то газ не будет подан автоматически, чему способствует предохранительный клапан.

Коды ошибок Нева Люкс

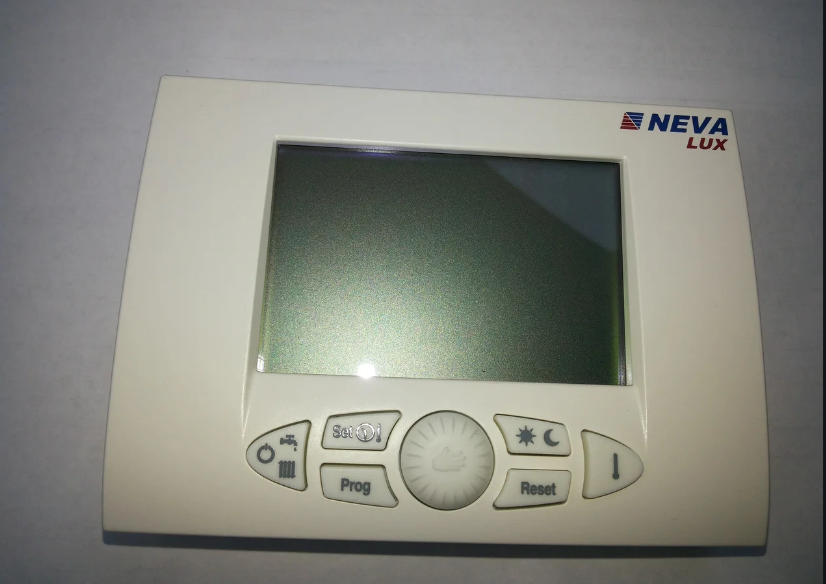

Дисплей позволяет пользователю увидеть код неисправности. Самодиагностика колонки выдает цифровое значение при сбое в работе.

Е0

Котел отключается

Топливо не поступает в систему. Проверьте газовый вентиль, возможно, подачу ненадолго отключили.

Е1

Управляющая плата не получает сигнал от сенсора пламени. Прошло больше минуты.

Что могло случиться:

Воздух в газовом трубопроводе. Такое случается при первом включении либо при длительном отключении прибора. Несколько раз открывайте и закрывайте горячую воду, пока не загорится горелка.
Вентиль подачи топлива открыт не до конца. Открутите кран.
Недостаточное давление в газовой магистрали.
Закончилось топливо в баллоне. Нужно заменить баллон.
Нарушение проводки между водным узлом и датчиком пламени, электромагнитным клапаном. Осмотрите шлейф на повреждение изоляции.
Электрод сместился с места, не достает до горелки. Верните деталь на прежнее место.
Электрод и сенсор пламени покрылись сажей. Прочистить детали можно щеткой.
Отошли контакты между свечой розжига и высоковольтным проводом.
Сопла засорились сажей.

Для чистки горелку нужно снять. Отсоедините проводку и открутите гайку патрубка.

Открутите два болта коллектора, после чего также поступите с креплениями горелки. После демонтажа отверстия промываются ершиком и мыльной водой.

После полоскания и просушки проводится обратная сборка.

Код Е3

Электромагнитный клапан сработал раньше, чем поступил сигнал от проточного датчика. Клапан неисправен.

Проводится установка нового элемента. Сломался электронный блок. Диагностика проводится специалистом.

Ошибка Е7

После 7 попыток розжига техника все равно не загорается или тухнет. Откройте до упора топливный вентиль. Датчик ионизации сместился либо на его электроде скопилась сажа.

Он должен находиться в зоне пламени, возле горелки. Чистка проводится щеткой. Электрические клапаны вышли из строя. Закипели водный или газовый блок. Замена элементов.

Ошибка Е8

Сработал сенсор тяги. Причины: Датчик сломался. Посмотрите, плотно ли прилегают контакты, выполните смену детали.

Дымоход забился мусором или сажей. Если прочистить проход не удается своими руками, обратитесь в коммунальные службы.

L0

Поступает недостаточно топлива для нормальной работы. Что произошло: Слабый напор воды.

Давление в магистрали воздействует на мембрану, которая открывает клапан. Подождите восстановления подачи, отрегулируйте тумблер или почистите радиатор от накипи.

Особенности для установки в частном доме

Если о дымоходе задумались на этапе строительства здания, лучшим выбором будет обустройство вертикальной кирпичной шахты, внутри которой может располагаться стальная или асбестовая труба

При этом немаловажно, чтобы у газовой колонки и отопительной системы были разные шахты для отвода дыма

Если здание уже построено, наиболее подходящий вариант дымохода – утепленная стальная труба. Ее можно как прикрепить к одной из наружных стен, так и установить внутри здания сквозь его перекрытия и кровлю.

Другими нюансами установки дымохода в доме являются следующие моменты:

Материал и конструкция дымохода, а также место монтажа должны соответствовать действующим нормам. К дымоходу обязательно должен быть предусмотрен легкий доступ, чтобы при необходимости можно было быстро устранить возможные неполадки

Монтируя дымоход в доме вертикально, важно не допустить значительного отклонения трубы – она по всей конструкции не должна отклоняться больше чем на 1 метр. Конец дымоотводной трубы должен выступать выше крыши минимум на 40-50 см

Колонка газовая Нева − эффективное решение проблемы нагрева воды
