Коаксиальный дымоход: 4 преимущества

Функции коаксиального котла

Работает коаксиальный котел, как и все остальные, для того, чтобы отапливать помещение, однако почему он так называется? Коаксиальные котлы получили свое название за счет установки коаксиальных дымоходов.

Такой дымоход выполняет функции:

• Выводятся продукты сгорания;
• Конструкция дымохода очень проста;
• Особенность заключается в установке труба в трубе.

Внутренняя полость отвечает именно за вывод дыма. Также подается воздух на устройство горения или, другими словами, осуществляется забор воздушной массы. За счет воздуха, происходит функционирование котла по полости внешней трубы.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

• Труба изготавливается из шамотного кирпича.
• Для возведения стенок применяется раствор глиняный или специальный клей.
• Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

• Кладка обеспечивает герметичность.
• На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
• Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

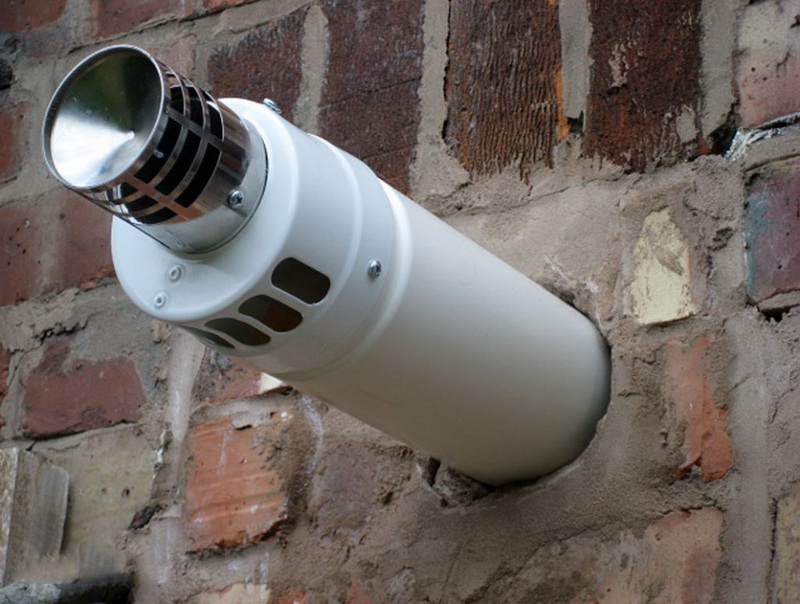

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

• Дымоотводный канал из керамического материала.
• Прослойка утеплителя или воздушное пространство.
• Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

• Длительный период эксплуатации.
• Многофункциональность.
• Сравнительно низкая стоимость.
• Большая прочность.
• Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Коаксиальный дымоход для газового котла: материалы для изготовления

На рынке отопительных приборов представлены различные варианты.

Алюминий

Отличается легким весом, без ущерба переносит скачки температуры и всяческие коррозионные воздействия. Но из-за низкой рабочей температуры для производства коаксиальных дымоходов применяется крайне редко. Обычно используется в сочетании с пластиком.

Пластик

Трубы из полимерного материала с высокой термоустойчивостью выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.

Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

Нержавеющая сталь

Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения.

Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне и стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.

Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

• Неутепленные ( двухконтурные ) – имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.

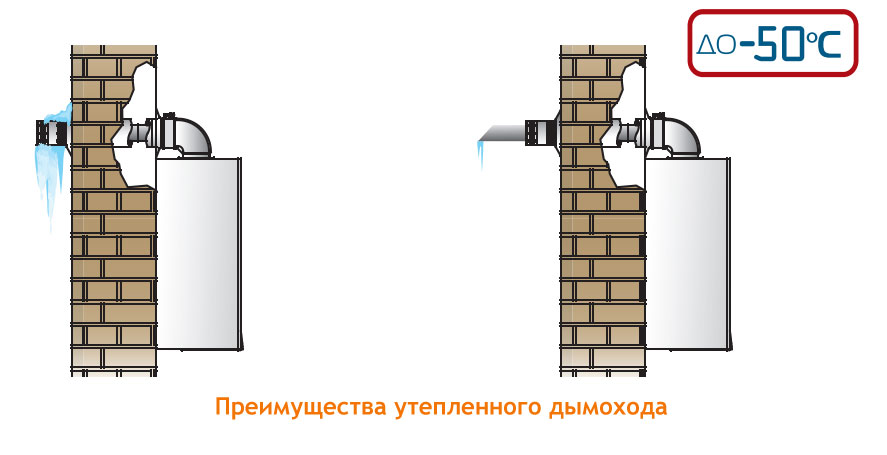

• Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

Коаксиальный дымоход – что это

Коаксиальный дымоход представляет собой простую конструкцию. По сути, это просто две трубы разных диаметров, вставленных одна в другую, таким образом, чтобы между стенками наружного и внутреннего контура был просвет в несколько см.

Все трубы, независимо от особенностей конструкции и используемого материала, можно условно разделить на две группы:

• Коллективные коаксиальные дымоходы для газовых котлов – изготавливаются исключительно в заводских условиях, устанавливаются в процессе строительства здания. Для увеличения характеристик тяги, имеют внутренний слой теплоизоляции.
• Индивидуальные системы – дымоходы, предназначенные для бытового применения и подключения к одному прибору отопления. В основном применяются пластиковые дымоходы для конденсационных котлов, что обусловлено их низкой стоимостью. Двухканальные трубы из нержавейки используются намного реже.

Эффективность системы дымоотведения во многом зависит от правильного выбора трубы. Сначала необходимо узнать о том, как работает дымоход, а также на какие котлы можно ставить коаксиальную трубу.

Принцип работы коаксиального дымохода

Коаксиальная труба предназначена для одновременного отведения продуктов сгорания и забора воздуха с улицы. Процесс циркуляции газов осуществляется по двум каналам.

Принцип работы дымохода следующий:

• По наружному каналу осуществляется забор воздуха с улицы. Проходя по трубе, воздушные массы нагреваются от внутреннего канала, по которому отводятся продукты сгорания. Воздух поступает в закрытую топочную камеру уже подогретым, что существенно уменьшает расход газа и способствует увеличению КПД оборудования.Наружный канал одновременно выступает как система охлаждения, снижая температуру на поверхности наружной трубы. В результате, становится возможной установка коаксиального дымохода в деревянном доме, без значительных работ по обеспечению защиты от возгорания.





















• Внутренний канал служит для отведения продуктов сгорания. Для улучшения характеристик тяги, в некоторых конструкциях вертикальных коаксиальных дымоходов для газовых котлов, используется система утепления. В таких системах, вместо двух каналов используется три, один из которых заполняется базальтовым утеплителем.

Для эффективной работы трубы потребуется: строго соблюдать СНиП по коаксиальным дымоходам, провести предварительный расчет системы, а также выполнить правильную сборку, включающую установку узлов безопасности: конденсатосборника, насадки, препятствующей обледенению и т.д.

На какие котлы можно ставить коаксиальную трубу

Дымоходы коаксиального типа предназначены для подключения к конденсационным и турбированным котлам, имеющим закрытую камеру сгорания, с принудительной или естественной системой дымоотведения.

Труба оптимально подходит для парапетных агрегатов и конвекторов. Существует возможность установки коаксиальной системы на котел с атмосферной горелкой, если трубы изготовлена из нержавейки.

Простая конструкция существенно увеличивает эффективность работы газового оборудования. Практически все современные модели подключаются к двухканальным системам. Разрешен монтаж стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов, независимо от принципа работы и конструкции топочной камеры.

Чтобы определить, можно ли устанавливать двухканальный дымоход, следует руководствоваться параметрами, указанными производителем в технической документации. Обычно, там содержатся подробные указания и нормы, а также требования к установке системы дымоотведения.

Некоторые модели конденсационных турбированных котлов имеют раздельную систему отвода продуктов горения, через два отдельных вывода. Один для удаления продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы не целесообразно.

Максимальная длина коаксиального дымохода для газового котла и достоинства трубы дымоотвода

В зависимости от модели коаксиального котла, выбирается длина дымохода, однако возможно удлинение, если это допустимо по техническим характеристикам. В среднем длина может составлять 3 м. Дымоход коаксиального вида обладает определенными преимуществами, за счет которых увеличивается его популярность практически с каждым днем.

Достоинства заключаются в:

• Легкости и быстроте монтажа;
• Возможности использовать изделие для любого отопительного оборудования;
• Отличной тяге, при условии, что монтаж проводится правильно и строго по технологии;
• Возможности использовать устройство для многоквартирного дома.

К сожалению, есть и недостатки таких изделий, но на фоне множества достоинств, они порой уходят на второй план. Чтобы провести монтаж, нужно согласовать действия с санэпиднадзором. При работе дымохода, проводится выделение токсичного конденсата, который запрещено выливать в землю, и является прямым загрязнением окружающей среды. Утилизация такого конденсата должна проводиться в отдельно отведенном месте. Если установить конструкцию такого двухканального типа в доме с множеством квартир, то возможно возмущение со стороны жителей. Если не будет соответствующего разрешения от организации, то потребуется не только убрать установку, но и уплатить штраф. Как бы не проводилось изолирование конденсата, оно будет слишком большим, и минимальное нарушение технологии монтажа приведет к множеству проблем.

Максимальная длина коаксиальных и раздельных дымоходов.

Дымоход  —  одна из самых важных частей котла, от которой зависит правильная его работа. Неправильный выбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла. Дымоходы для котлов (здесь мы будем говорить про настенные котлы) бывают двух основных видов:

Коаксиальные дымоходы.

Такие дымоходы являются наиболее популярными для настенных котлов. Они совмещают в себе 2 трубы — одна для удаления выхлопных газов, а другая для притока воздуха к котлу. Использовать такую «трубу» возможно только при наличии у котла закрытой камеры сгорания. Их длина ограничивается четырьмя или пятью метрами. При большей длине котлу не будет хватать воздуха и он будет выключаться или работать не оптимально.

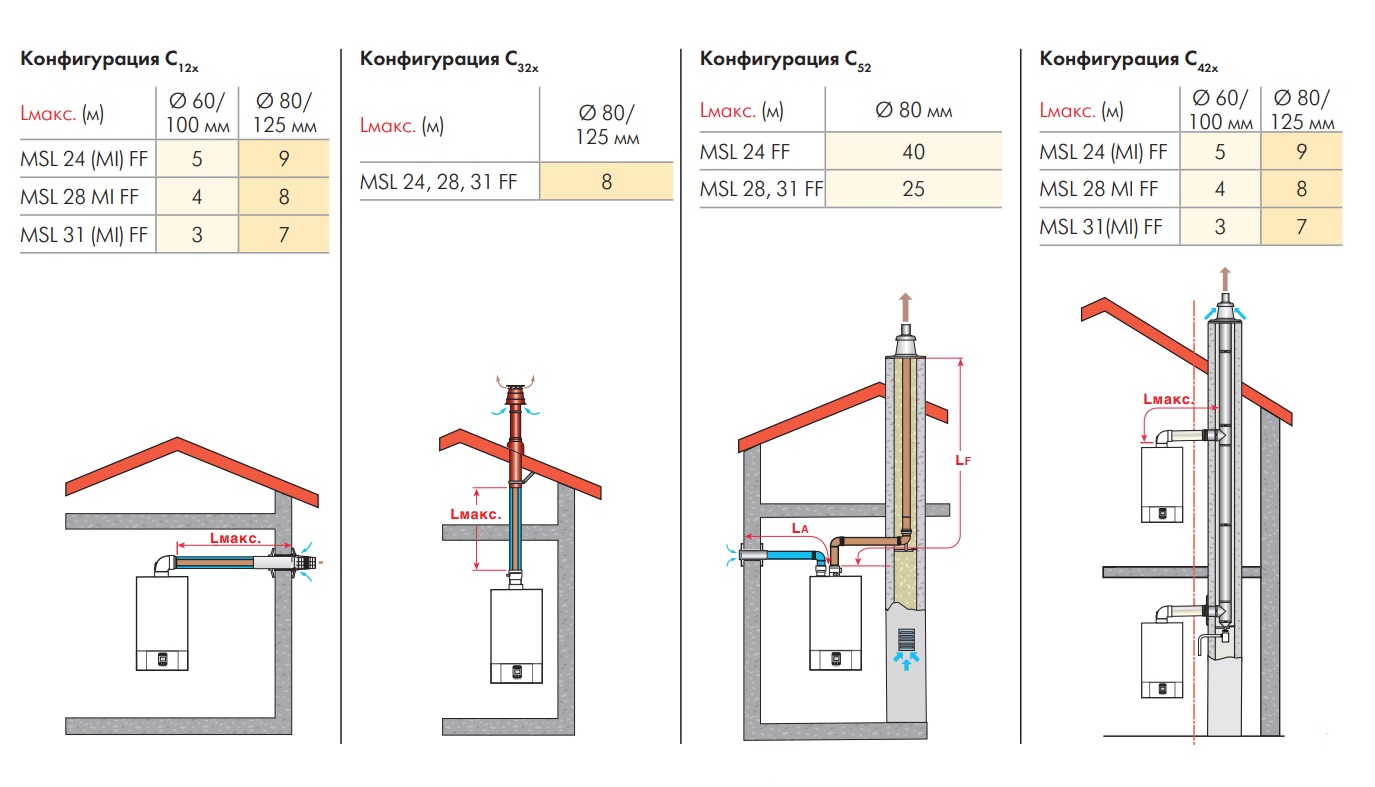

Различные способы установки коаксиального дымохода.

Данные рекомендации взяты мною из паспорта котла Baxi Eco Four. Для всех остальных котлов могут быть свои нюансы и перед монтажом необходимо ознакомиться с инструкцией. Все возможные варианты установки изображены на нижнем рисунке.

Из рисунка видно, что для коаксиальных дымоходов имеется 3 разных варианта:

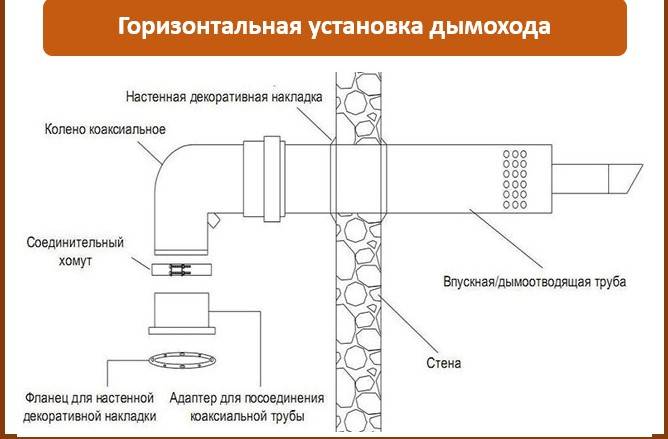

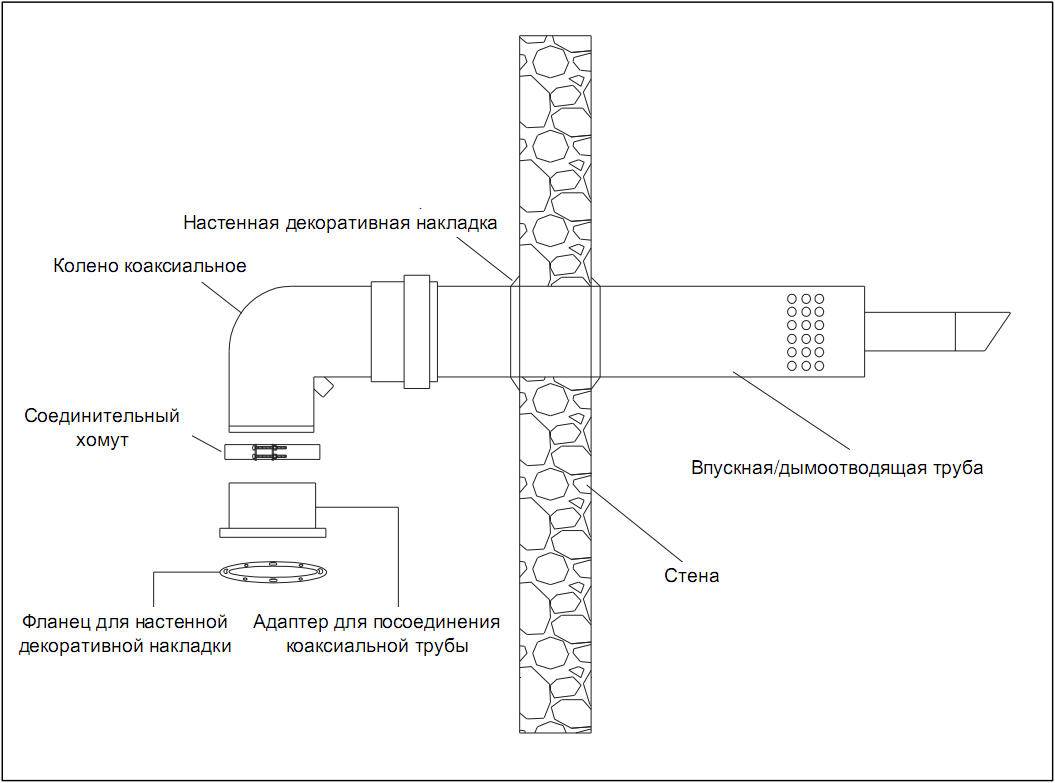

1. Отведение через стену (самый простой вариант)
2. Вывод в центральный дымоход типа LAS
3. Вертикальный дымоход с выводом через крышу

Остальные рисунки для раздельных дымоходов, а о них поговорим немного позже.

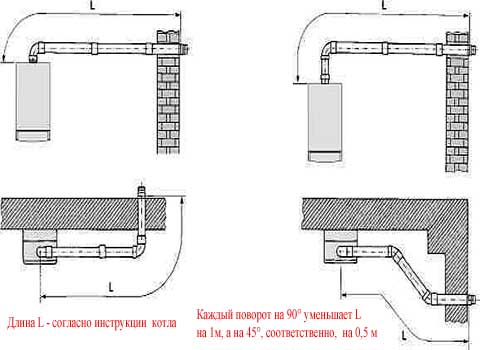

При монтаже нужно учитывать, что различные отводы (чаще всего под 90° и 45°) уменьшают возможную длину коаксиальной системы отведения дыма. Это происходит из-за того, что они создают дополнительное сопротивление выхлопным газам:

• Отвод  90° укорачивает дымоход на 0,5 метра.
• Отвод  45° укорачивает дымоход на 0,25 метра.

Первый отвод, который стоит на выходе из котла при этом не учитывают. Для лучшего понимания опять воспользуемся рисунком:

Из рисунка понятно, что если вам нужна максимальная длина, то количество углов необходимо сократить до минимума. Теперь рассмотрим LAS систему, там все абсолютно также:

Такая система достаточно экзотична, но имеет полное право на существование. Думаю, она будет особенно удобна для многоквартирных домов, отапливаемых при помощи природного газа.

Теперь рассмотрим вертикальный дымоход для газового котла. Снова обратимся к рисунку:

На рисунке не изображено устройство сбора конденсата, которое обязательно необходимо установить. Иначе горелку будет заливать конденсатом и котёл будет выключаться.

 Раздельные дымоходы.

Раздельные дымоходы применяют если необходимо увеличить длину дымохода. Для некоторых котлов длина раздельных дымоходов может достигать 30 метров. Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя. Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель. На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

Различные способы установки раздельного дымохода.

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

• Отвод  90° укорачивает дымоход на 0,5 метра.
• Отвод  45° укорачивает дымоход на 0,25 метра.
• Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.

Далее смотрим на рисунки:

Отведение конденсата из дымохода.

При работе котла неизбежно появление конденсата в дымоходе. Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

• Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
• Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
• Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Наиболее простым и дешевым дымоходом является коаксиальный, но его длина ограничена 5 метрами. А если вам необходима большая длина, то тут стоит обдумать применение раздельной системы дымоотведения. Также нельзя забывать о сборе и отведении конденсата из дымохода. На этом пока остановимся, если есть вопросы пишите их комментариях.

На что стоит обратить внимание при размещении коаксиального дымохода в деревянном доме

Соблюдение требований к монтажу трубы для отведения продуктов горения обеспечит стабильную и безопасную работу газового оборудования. Коаксиальный дымоход может значительно повысить КПД системы отопления за счет предварительного прогрева поступающего с улицы воздуха. Это компактное и простое в монтаже решение, не требующее специального обслуживания.

Особенности конструкции коаксиального дымохода делают его одним из лучших решений для домов из дерева, т.к. внешняя поверхность отводящей трубы остается холодной благодаря постоянно поступающему извне воздуху. Это упрощает противопожарные мероприятия при подготовке к монтажу, которые нужно сделать для изоляции стены от газоотводящей магистрали. Но при прокладке трубы рекомендуется вмонтировать в стену негорючую гильзу и заполнить пространство между проходом и трубой трудновоспламеняемым уплотнителем.

К одной из проблем, с которой могут столкнуться владельцы отопительного оборудования, относится обледенение выходящей трубы в зимний период. Этот процесс можно зафиксировать по таким признакам:

• на воздуховоде наблюдается значительное количество конденсата;
• при поджиге котла система некоторое время работает, а затем пламя самопроизвольно затухает.

Если газовый котел продолжит работать при образовании наледи, нарушение процесса воздухообмена может привести к его поломке в дальнейшем. Чтобы избежать дополнительных расходов, связанных с ремонтом оборудования, и повысить безопасность эксплуатации, рекомендуется сделать уклон горизонтального участка в сторону улицы на 2-3 градуса. Если труба устанавливается для конденсационного газового оборудования или на начальном участке отводной трубы предусмотрен конденсатосборник, её уклон делается в сторону котла.

Сборник конденсата улавливает капли оседающей влаги и не только препятствует обледенению внешней части магистрали, но и дополнительно защищает газовый котел от коррозии.

Второй вариант, который предусматривают некоторые производители систем дымоудаления, – это трубы с оголовком. В такой конструкции забор воздуха осуществляется через ряд отверстий, проделанных в нижней части отводящей магистрали.

Данные варианты решения вопроса обледенения хорошо работают в суровых российских условиях, когда зимой температура может опускаться до -25 градусов, а температуры выходящих продуктов сгорания не хватает, чтобы растапливать замерзающий лед.

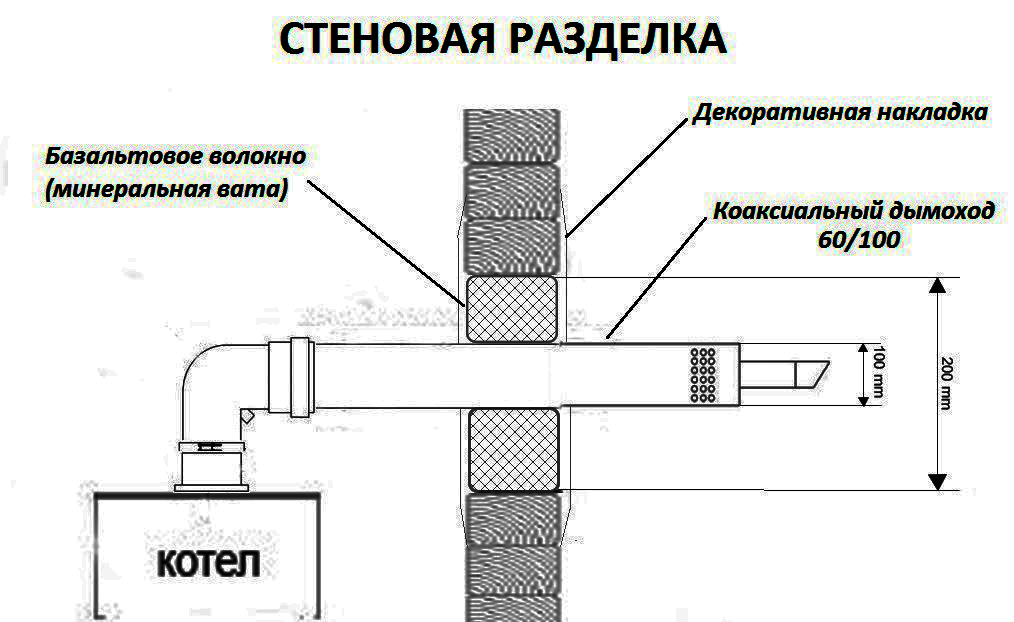

Монтаж

Расстояние между выходом трубы и котловым патрубком должно быть около 150 см в вертикальной плоскости. Трубу нужно наклонить на 3°, чтобы влага стекала, а не скапливалась.

При выборе патрубка и трубы учитывайте, что их размеры должны быть одинаковыми. Перед установкой дымохода изучите технические характеристики котла. Чтобы присоединить трубу, воспользуйтесь тройником или коленом.

Основные правила установки

Если выбрать нержавеющие дымоходы, они смогут выдерживать температуру до +550°С. Они не деформируются при воздействии кислоты. Можно найти модели с утеплителем и без него. Для уменьшения количества конденсата, трубу нужно дополнительно утеплить. Такие каналы характеризуются длительным сроком эксплуатации.

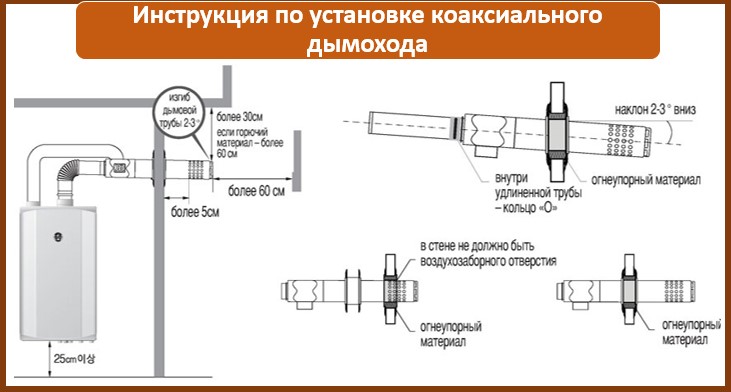

Основные правила установки:

• Расстояние в 2 м от земли до коаксиального дымохода.
• Труба должна выходить за пределы стены на 50 см и больше.
• Обеспечьте свободное пространство в 150 см перед трубой.
• Если вы оборудуете систему дымоотвода без конденсатоотводчика, наклоните трубу на 3-12°С.
• Труба должна выходить на улицу.
• При монтаже используйте 2 коаксиальных колена.
• Расстояние между газовыми трубами и деталями дымохода должно быть 20-30 см.

Проблема неправильного уклона

Люди, монтируя коаксиальный дымоход, задаются вопросом, куда нужно его направлять. Часть профессионалов убеждена, что слив конденсата должен быть со стороны котла.

Если сделать уклон в противоположную сторону от котла, конденсат будет стекать наружу, и растворяться. Это защитит топку от излишней влаги. Этот способ уклона эффективный для жарких регионов.

Проблемы возникают, когда наступают заморозки. С приходом морозов конденсат будет скапливаться на коаксиальном дымоходе, что приведет к образованию ледяной корки.

Из-за появления ледяных отложений воздух будет плохо поступать в котел, а продукты сгорания не смогут выводиться наружу. Это негативно отразится на эффективности работы устройства. Если котел будет работать при коаксиальном дымоходе, покрытом льдом, оборудование будет регулярно выходить из строя.

Если вы проживаете в регионах с умеренным климатом, старайтесь делать уклон в направлении котла. Чтобы конденсат не попадал на обогревательный прибор, и не выводит его из строя, поставьте специальную емкость, куда он будет стекать. Можно установить специальный конденсатосборник. Чтобы дымоход не покрывался ледяной коркой, нужно обшить его теплоизоляционным материалом. Однако это не даст никакой гарантии.

Есть мнение, что для предотвращения замерзания конденсата, при уклоне к земле, необходимо укоротить внутреннюю часть трубы. Однако специалисты не рекомендуют этого делать. Лучше изначально выбрать трубу большого диаметра, т. к. на ней не будет образовываться конденсат.

Производители создали специальный комплект, который решает все проблемы. Конструкция не покрывается льдом, и специально была создана для использования в условиях суровой зимы. На устройстве имеется защитная спираль, а отверстия для набора воздуха располагаются в нижней части трубы.

Особенности подбора типов

Не всегда получается выполнить все требования, относящиеся к коаксиальному дымоходу. Проблемы могут возникнуть, если топка будет слишком маленькой или близко расположены окна. Если между соседними зданиями маленькое расстояние, не позволяющее произвести горизонтальный монтаж, отдавайте предпочтение вертикальному.

Для этого вам потребуются кронштейны. Они будут фиксировать трубу в нужном положении, и защитят от соприкосновения со стеной.

Можно использовать кожух для защиты, который не позволит дымоходу контактировать с ближайшими деталями. Между трубой и перекрывающим участком оставьте пространство, а место выхода трубы заделайте тщательно.

Установка домашнего дымохода проста. Процесс не занимает много времени, однако должен осуществляться по определенным требованиям. Если вы будете соблюдать рекомендации, описанные в этой статье, монтаж пройдет легко и качественно.

Дата: 19 марта 2021

Лучшие производители коаксиального дымохода

Перед выбором модели необходимо уточнить рекомендации изготовителя котельного оборудования. Сервисные службы могут отказать в гарантийном ремонте устройства, если отводящая труба подобрана неверно

В настоящее время многие производители занимаются изготовлением систем коаксиального типа, важно выбрать именно качественное и надёжное изделие. Рассмотрим наиболее популярные модели известных брендов

Качественная установка трубопровода безопасна даже для деревянного дома

Качественная установка трубопровода безопасна даже для деревянного дома

«Baxi»

Производитель из Италии является крупнейшим в Европе. Он выпускает изделия из полимера и нержавейки. В стандартный комплект входят следующие элементы:

• 1 м прямой трубы;
• колено − 90°;
• защита от ветров в виде насадки;
• кольца декоративные;
• при необходимости можно укомплектовать удлинителем.

Он предназначен для отвода потоков через стену во время отопительного периода.

Производитель предоставляет гарантию 1 год, продукция зарекомендовала себя как высококачественная и надёжная, широкий ассортимент позволяет подобрать трубопровод в разной комплектации практически для любого вида котельного оборудования. Для нашего климата лучше купить коаксиальный дымоход для газового котла «Baxi» с утеплением, его конструкция доработана удлинённым уголком и дополнительной утепляющей защитой.

Коаксиальная труба «Baxi»

«Navien»

Южнокорейский производитель представляет конструкции с полным ремкомплектом, который необходим для подключения к котельному оборудованию. Это прекрасное ценовое предложение для такого варианта.

К основным достоинствам можно отнести:

• длина трубы – 1 м;
• диаметр наружного отверстия − 10 см, внутреннего – 6 см;
• для притока воздушных потоков в нижней части конструкции выполнено семь заборных отверстий, что позволяет беспрепятственно производить отбор даже в условиях снегопада или дождя;
• все резиновые элементы тщательно упакованы, что позволяет сохранять их гибкость.

Из негативных моментов можно отметить:

• нет защитной сетки на свободном крае трубы, которая выводит горячие газы;
• трубы изготовлены из тонкого металла.

Конструкция производителя «Navien»

«Viessmann»

Дымоходы из Германии данного производителя признаны лучшими по качеству сборки, их соединения выполнены на винтах с дополнительными прокладками для герметизации. Толщина стенок труб выдерживает небольшие механические удары. В стандартный комплект входят:

• длина трубы – 1 м;
• диаметр наружного сечения − 10 см, внутреннего – 6 см;
• наружная насадка от ветра, которая дополнена вставками и рёбрами жёсткости для предупреждения попадания посторонних предметов внутрь конструкции.

Изделия данного производителя отличаются сравнительно невысокой стоимостью.

Конструкция производителя «Viessmann»

«Buderus»

Изделия производителя «Buderus» рекомендованы для районов с сильными ветрами, препятствующими выводу отработанных продуктов сгорания. Для этого они дополнены насадкой с разделителем, создающим небольшие отверстия для забора воздушных потоков, а для выхода угарного газа есть специальная сеточка. Соединение частей выполнено при помощи винтовых элементов, что придаёт конструкции повышенную прочность. Основные достоинства изделий:

• высокое качество сборки;
• дополнительная защита от ветра;
• тонкая труба усилена на торце косынками из металла;
• диаметр наружной трубы − 1 м;
• телескопическая конструкция, которая позволяет изменять длину дымохода в пределах 425−725 мм;
• для присоединения к котельному оборудованию укомплектованы жаропрочной муфтой.

Из минусов можно отметить, что длина коаксиальной трубы для газового котла «Buderus» в 72,5 см подойдёт не для каждого здания.

Конструкция с ремкомплектом «Viessmann»

«Протерм»

Коаксиальные дымоходы для газового котла «Протерм» выполнены из алюминия и сплавов, благодаря этому устойчивы к химическому и физическому воздействию. Они рекомендованы для монтажа на котельное оборудование «Пантера», «Гепард» и «Тигр». К основным преимуществам можно отнести:

• все соединения абсолютно герметичны;
• система безопасна;
• удобная сборка модульной системы;
• интересный дизайн.

Дымоход «Протерм»

Требования к монтажу

Итак, что можно сказать по поводу требований? Их не так уж и много, по сравнению с обычным дымоходом, но они всё-таки есть.

Требования к установке приспособления предельно понятны.

1. Расстояние. От трубы до соседнего дома должно выдерживаться определённое расстояние. Высчитывается оно согласно данным, указанным в техническом паспорте конструкции. При отсутствии дефлектора – 8 метров. При наличии усилителя тяги – не менее 5 метров (от дымохода до окна). При наличии глухой стены без дверей и окон – не менее 2 метров. Расстояние от газовой трубы до коаксиальной – не менее 0,6 метра.
2. Максимальная длина сооружения. Длина приспособления – 5 м.
3. Наклон. Проходя через стену, конструкция должна иметь наклон в 2-3 градуса в сторону улицы. Он способствует быстрому отводу конденсата, скапливаемого в трубе в процессе эксплуатации.
4. Расположение переходника. Переходник и места его соединения должны размещаться до входа в стенку (никаких соединений в стене быть не должно).
5. Выход из стенки. Приспособление, которое предназначается для газового котла, должно выступать из стенки не менее, чем на 20 см.
6. Наличие клапана. Чтобы котёл не задувался, перед топкой монтируется клапан.
7. Правила прохода в деревянном доме. Согласно правилам, при проходе через стенку из древесины предусматривается наличие противопожарной рассечки. Это может быть обычная асбестовая труба, большего диаметра, чем сам дымоход.
8. Специальные детали. Чтобы исключить возможность замерзания конденсата в трубе, устанавливается насадка с антиобледенителем.
9. Вентиляция. Установка устройства не предусматривает наличия вентиляции приточно-вытяжного типа.

Выполнение этих требований – гарант безопасной жизни в доме или в бане, которая имеет газовое отопление.

Что это такое?

Дымоотводная конструкция коаксиального типа представляет собой систему вложенных друг в друга цилиндров разного размера. Диаметры труб различаются на несколько сантиметров. Величина просвета постоянная на протяжении всего дымохода и объясняется наличием внутренних неразборных перегородок, которые и удерживают внутренний элемент. Такое устройство обеспечивает двухканальную циркуляцию воздушных масс.

Принцип работы коаксиального дымохода описывается так:

1. По наружному контуру уличный воздух поступает в топку отопительного агрегата — содержащийся в нем кислород нужен для горения. Проходя по трубе, он нагревается от стенок внутреннего цилиндра, по которому выбрасываются раскаленные дымовые газы. Это сильно снижает расход топлива и повышает коэффициент полезного действия установленного оборудования. Таким образом, внешний контур одновременно является и охлаждающим, т. к. понижает температуру нагрева поверхности наружных стенок.
2. По внутреннему воздушному контуру осуществляется вывод отработанных газов наружу. Часто для улучшения тяги предусматривается дополнительная система утепления. Эти дымоходы состоят из 3 воздушных каналов, средний из которых заполнен минеральной базальтовой ватой.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
