Как построить баню на каркасной основе
Предварительно спроектируйте место расположения печи, дымохода, вентиляции, веранды и подберите вид кровли.
Фундамент и нижняя обвязка
Теперь по поводу фундамента, нижней обвязки и возведения стен:
- Под легкую конструкцию каркасника подойдет бюджетный столбчатый фундамент из асбестоцементных труб с бетонной заливкой. Понадобятся 4-метровые асбестоцементные трубы диаметром 100 мм и раствор для заливки из цемента, мелкого щебня, просеянного песка и воды. Сперва трубы нарезают на одинаковые половинки, затем вставляют в пробуренные бензобуром скважины (глубина 1,5 м; диаметр 200 мм). Далее засыпают и утрамбовывают песок, а на финальном этапе заливают бетонной смесью.
- Нижнюю обвязку организовывают из нескольких обрезных досок 150х50 мм в сечении, сколоченных между собой. Лаги для настилки пола из досок врезаются в обвязку после. Для гидроизоляции подойдут отрезки рубероида. Для дополнительной прочности лаги и обвязка крепятся на трубах фундамента металлическими пластинами, замурованными предварительно. В финале конструкцию обрабатывают раствором для защиты от гниения и насекомых.
Возведение стен и крыши в каркасной конструкции
Когда древесина отлежится и хорошо просохнет, начинается подготовка каркасных стоек и деталей стропильной системы для крыши. Проводится разметка мест монтажа каркасных стоек. Окончательная сборка делается так:
- Монтируются две угловые стойки и несколько промежуточных.
- Строго по уровню на шурупы производится обшивка ориентировано-стружечными плитами от одного выбранного угла.
- Остальные стойки выставляются и обшиваются по тому же принципу.
Цельная конструкция получается в результате последовательного добавления стоек и прикрепления к ним ОСП-плит. Дверные и оконные проемы при этом учитываются сразу.
Возведение кровли
Кровля делается следующим образом:
- Все стропильные конструкции собираются на земле по единому шаблону.
- После сборки они поочередно поднимаются на крышу, у каждой есть своя стойка, над которой производится установка.
- Перед монтажом последней фермы размечают форму листов осп для будущей обшивки фронтона.
- Для удобства сборочных работ на балки стелют временные перекрытия из обычных досок.
- Вентилируемая крыша считается лучшей по функционалу, поэтому специальная пленка укладывается между стропилами и контрбрусом, а непосредственно на брус набивают обрешетку.
- Одним из самых желательных материалов для крыши является ондулин.
Отделка бани-каркасника
Наружная обшивка еловыми или сосновыми досками — оптимальный и визуально привлекательный вариант. Горизонтальное положение элементов обеспечивает устойчивость и дополнительную жесткость каркасной бани. Иногда доски размещают встык с монтажом гидро- и теплоизоляции под обшивку.
Внутреннюю обшивку делают для защиты от влияния окружающей среды. Для чернового потолка также подойдут листы ОСП, которые использовали ранее. Три слоя утеплителя понадобится для уменьшения теплопередачи. Простенки парной закрываются экранной фольгой, а оставшиеся — пергамином.
Далее доски лицевой стороной прибивают к лагам, на данном этапе можно сэкономить и повторно использовать леса. Печь-каменку ставят в парилке, а котел-нагреватель — со стороны предбанника. Ради соблюдения пожарной безопасности рекомендуем выложить кирпичную стену между парилкой и зоной отдыха.
Строительство каркасной бани
Так как каркасное строительство облегченное, то все работы можно выполнить своими руками. Строить каркасную баню нужно следующими последовательными этапами.
Фундамент под каркасную баню
Готовый столбчатый фундамент под баню с верхней обвязкой.
Облегченный фундамент каркасной бани проще всего собрать из асбоцементных труб (диаметром от 100 мм), укрепленных бетоном. Это столбчатый вид фундамента.
Размечается контур бани и буром высверливают скважины глубиной в 1–2 м. Глубина зависит от близости залегания грунтовых вод и вида почвы.
Трубы помещают в скважины и обсыпают крупнозернистым песком. Песок тщательно трамбуют. Всю конструкцию сверху заливают бетоном, который должен состоять из:
1 часть цемента водостойкого М200;
4 части песка;
7,5 частей щебня мелкой фракции;
3 части воды.
Трубы заливаются поочередно и им дают полностью просохнуть. На этапе заливки сверху каждой устанавливается железная пластина. На них в дальнейшем укладывают первое звено. Только после этого можно делать нижнюю обвязку.
Монтаж нижней обвязки
Нижняя обвязка из бруса под каркасную баню.
Для нижней обвязки можно использовать брус сечением 150х150 мм, но в целях экономии можно взять доски 50х150 и срастить их саморезами. Всю конструкцию еще перед укладкой нужно обработать антисептиком и гидроизолировать. Для гидроизоляции на столбы укладывают рубероид в 2- слоя.
После этого на обвязку закрепляют лаги для будущих полов. Между лагами и обвязкой следует тоже проложить рубероид или обмазать мастикой.
Крепить обвязку к трубам можно при помощи специальных винтов или скоб.
Монтаж каркасных стен бани

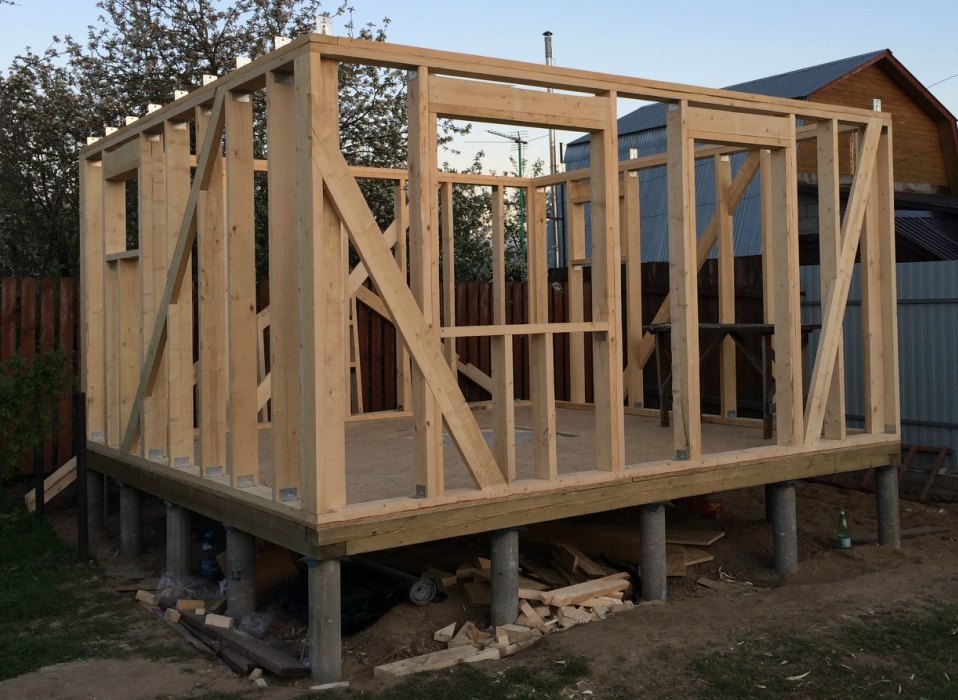

Каркасные стены бани без стропильной системы – сборка.
Весь материал включая обрезную доску перед укладкой просушивают и обрабатывают антисептиками. Вместо бруса за основу можно взять все те же срощенные доски.
Их подбирают по заданным размерам для стоек и стропила.
Сборку осуществляют следующими этапами:
- По углам устанавливают стойки, их крепят между собой верхней обвязкой.
- Между стойками монтируют промежуточные, они усилят конструкцию.
- Полученную конструкцию обшивают досками или стружечной плитой, при помощи саморезов.
- Устанавливают оставшиеся стойки и тоже обшиваются досками или ОСП.
Так, постепенно добавляя звенья стоек собирают баню целиком. При этом нужно учитывать проемы для окон и дверей, в каркасном строительстве их следует делать сразу.
Монтаж кровли
Стропильная система крыши каркасной бани из бруса и досок.
Стропильная система для каркасной бани монтируется по частям. Каждую собирают на строительной площадке поэтапно поднимая и монтируя на крышу. Каждую ферму крепят на свою каркасную стойку. При монтаже последней фермы на нее крепится ОСП для получения фронтона.
Удобнее собирать кровлю предварительно уложив на каркас черновой настил из досок.
Конструкцию крыши лучше выполнить вентилируемой, для этого в зазор между стропилами и контрбрусом укладывается пароизоляция, а обрешетку монтируют на брус.
Для кровли каркасной бани лучше использовать легкий материал: ондулин, профнастил, мягкую черепицу. После этого устанавливают фронтоны при помощи ОСП или досок.
Утепление и отделка
Схема утепления каркасной бани – основные слои.
Каркасную баню нужно обязательно утеплять и отделывать. Первоначально нашивают на внутреннюю часть потолка листы ОСП или доску, это будет черновой потолок. Утеплять его нужно в 3-и слоя утеплителем стойким к горению. Стены утепляют 2-я слоями утеплителя и пергамином. В парной дополнительно делается слой из фольгоизоли.

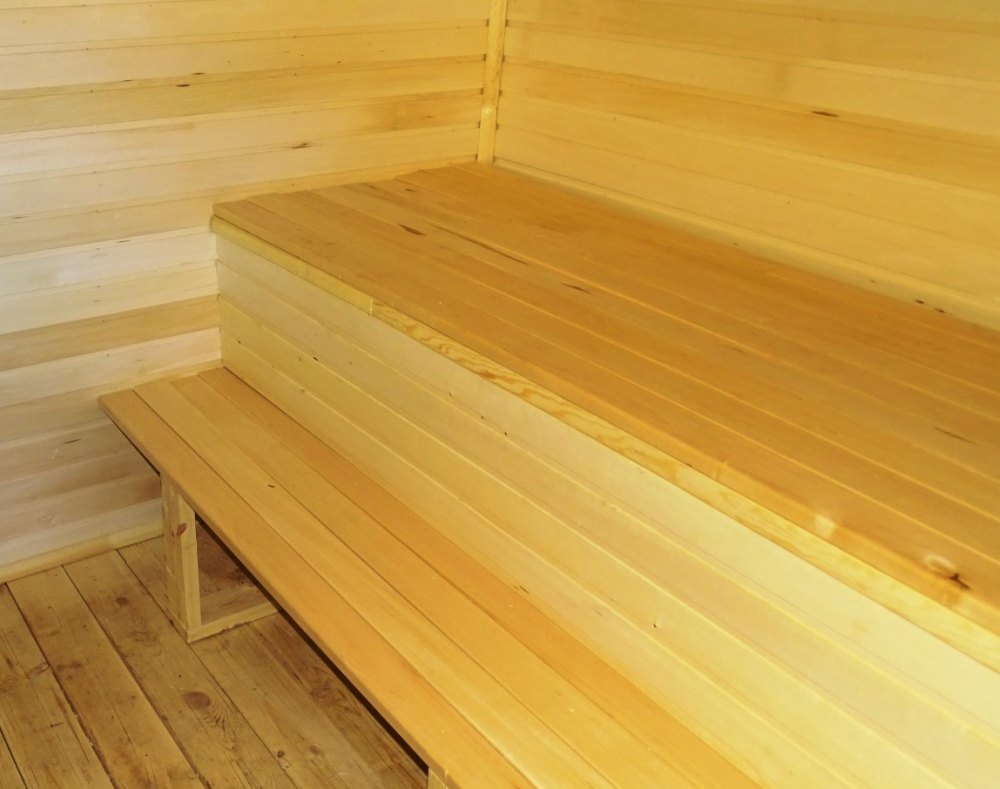

Только после этого можно выполнять отделку вагонкой или имитацией бруса.
Монтируется печь, которая в предбаннике служит камином а, в парной нагревательным элементом. Чтобы обезопасить дерево каркаса от возгорания перегородку со встроенной печкой выкладывают из кирпича.
Не стоит забывать про вентиляцию и отверстия в потолке под трубу. Его со всех сторон обрабатывают специальными огнестойкими составами и прокладывают железными пластинами и асбестовой бумагой.
Если баня строиться без мансарды, то на чердак делается люк и устанавливается дополнительное освещение.
Потолок в палильном отделение можно опустить до уровня 210 см, это даст возможность выполнить утепление и обшить его вагонкой из липы. Все части в парилке тоже лучше изготавливать из липы.
Этапы строительства бани каркасной своими руками
После закупки всех необходимых материалов и их привоза на строительную площадку, можно приступать к главным работам по непосредственному возведению каркасной бани своими руками.
Сборка каркасной бани
При строительстве своими руками руководствуйтесь следующим планом действий:
- Проведите расчистку будущей площадки под фундамент,
- Заложите выбранное по расчету бетонное основание;
- Проведите возведение стен по каркасной технологии;
- Произведите устройство крыши;
- В окончании работ проведите внутренние монтажные работы (установка пола, полная отделка и установка дополнительных конструкций в помещении).
Каждый из представленных пунктов вы легко сможете выполнить своими руками и найти множество полезной информации в интернете. В статье же рассмотрим самый важный этап при строительстве бани – выбор и укладка фундамента.
Выбор проекта каркасной бани
Долгими зимними вечерами, мы расчерчивали план нашей будущей бани.

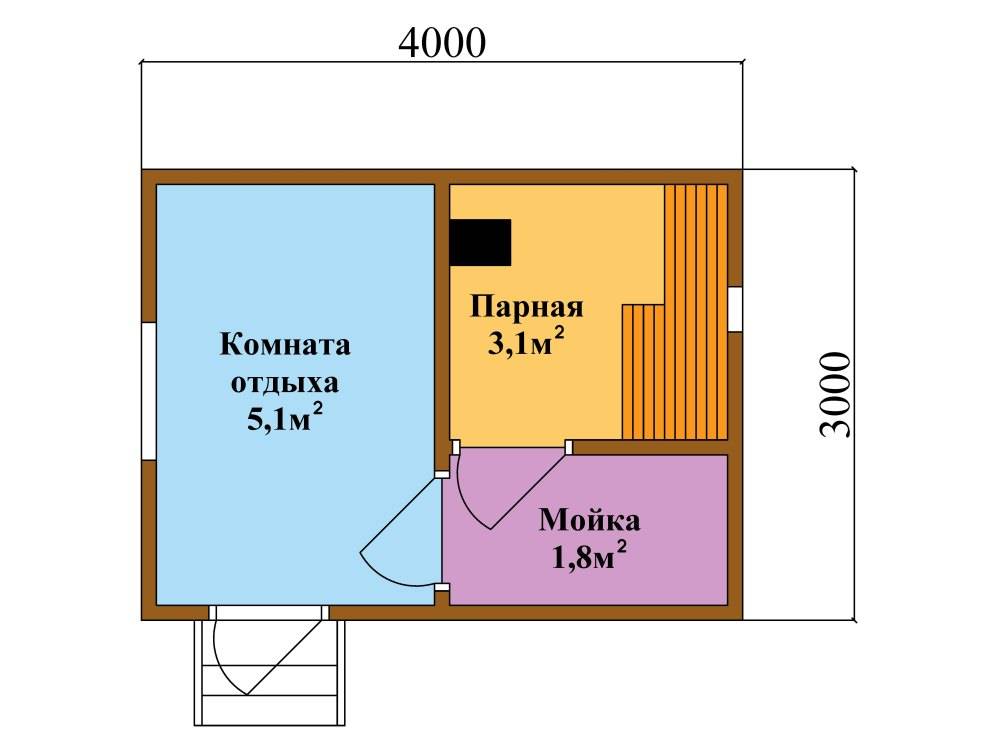

Фото проекта каркасной бани, на котором мы остановились.
Прежде чем выбрать материал для строительства бани мы долго советовались со строителями. По их совету выбрали типовой проект каркасной бани установленной на свайный фундамент. Такой выбор обусловлен тем, что грунтовые воды в нашей местности очень близко подходят к поверхности почвы, а пучинистый грунт может стать причиной растрескивания стен, если в качестве строительного материала мы применим кирпич. Даже если мы будем применять ленточный фундамент, усиленный сваями, все равно мы не сможем получить 100% гарантию того, что он выдержит сезонные колебания грунта.
Как построить каркасную баню
Для начала нужно выбрать место на участке под постройку. Когда место выбрано, проводят предварительные работы по планировке. Для начала нужно изучить, какая на участке почва. Иногда такие конструкции возводят без фундамента, но если почва глинистая, то лучше все же сделать ленточный фундамент.
Следующим шагом нужно подготовить основной материал. Доски обязательно должны быть просушены. Древесину выбирать нужно ту, что не гниет быстро, как, например, береза. Лучше остановить выбор на лиственнице, липе или осине. Итак, все предварительные работы выполнены, можно приступать к строительству.
Преимущества и недостатки каркасной конструкции
Необходимо детально анализировать для каркасной бани существующие плюсы и минусы до ее строительства. К преимуществам можно отнести несколько основных факторов:
- Экономичность конструкции;
- Возможность быстрого строительства;
- Эстетичный внешний вид;
- Разнообразие вариантов отделки;
- Экологичные безопасные материалы.
К недостаткам в первую очередь относят потерю внешнего вида, образование грибка, а также щелей. Для того, чтобы нейтрализовать подобные минусы, следует для сборки бани использовать только лишь качественные материалы.
Если дерево будет тщательно просушено и обработано антисептиками, то даже спустя много лет, ни парилка, ни каркасный предбанник не пострадает от указанных факторов.
Этап IV. Поднимаем стены
Итак, фундамент готов, и мы можем смело переходить к строительству стен каркасной бани. Как вы уже подметили для себя из наших схем, ничего сложного здесь нет.
Итак, еще перед тем, как начать строить стены, важно тщательным образом убедиться, что подготовленная древесина – хорошо просушена. А породы она может быть практически любой (кроме как из березы, которая быстро гниет) – липы, лиственницы или осины, теплопроводность у которых низкая, и строение на долгое время сохраняет свою форму. Причем для внешний обшивки лучше всего подходит именно сосна и лиственница, а для внутренней – любая другая порода дерева, наиболее целебной из которых является осина
Причем для внешний обшивки лучше всего подходит именно сосна и лиственница, а для внутренней – любая другая порода дерева, наиболее целебной из которых является осина.
Снаружи все доски нужно будет по окончанию строительства покрыть антисептиком «Текстурол», а внутри вагонку желательно отшлифовать и покрыть в два слоя мебельным лаком. Кроме мойки и парилки, там целесообразна будет специальная пропитка.
Строим стены прямо на фундаменте
Итак, надежней всего сделать нижнюю обвязку из крепкого бруса, например, с сечением 10х10 см, соединив его в углах в четверть и хорошо скрепив гвоздями. Для того же, чтобы нижняя обвязка и установленные угловые стойки не смещались, их нужно ставить на штыри из стали по 2 см, которые вмурованные в бетон. Точно такой же брус можно использовать и для верхней обвязки. А для того, чтобы каркас бани получился достаточно жестким, по углам желательно поставить 8 раскосов.
По стенам теперь нужно установить промежуточные стойки из брусьев с тем же сечением – 10х10 см. И можно класть лаги для пола, в качестве которых хорошо подойдут спаренные доски с параметрами сечения 15х5 см, которые можно класть прямо на гидроизоляцию фундамента.
Поднимаем готовые стены
Иногда удобнее соорудить и скрепить каркасные стены на земле, а затем их просто поднять:
Чем конкретно удобнее? Хотя бы тем, что здесь нет необходимости работать руками выше головы, и они не так затекают. Плюс стены и фундамент можно строить одновременно, если вас работает несколько человек.
И уж точно удобнее поднимать готовые каркасные стены, если вы строите двухэтажную баню:
Обшиваем стены – завершающий этап
Для обшивки стен с наружной стороны лучше всего использовать OSB-4 толщиной 12-15 мм. Листы нужно нарезать так, чтобы края ложились на стойку. Висящих краев быть не должно. В местах расположения оконных и дверных проемов необходимо сделать вырезы, воспользовавшись электролобзиком или ножовкой.
Для крепления листов используйте фосфатированные саморезы длиной 60-70 мм. Расстояние от края листа до шурупа должно составлять 10 мм. Шаг крепежей по краям не должен превышать 150 мм. По центру листов шаг шурупов можно увеличить до 300 мм.
Обшивка стен
Между краями листов обязательно обеспечьте расстояние около 5 мм, т.е. так называемый деформационный шов. Если его не сделать, листы обшивки могут деформироваться в результате температурного расширения. Все швы нужно заполнить монтажной пеной.
Точно также обшейте фронтоны строения. Затем стены можно отделать любыми «сухими» фасадными отделочными материалами, такими как вагонка, сайдинг, термопанели и т.д. С внутренней стороны обшейте стены вагонкой. Если вы не знаете, как крепить к стене вагонку, прочитайте статью, посвященную данной теме.
Вот и все основные моменты каркасного строительства. Даже если вы новичок, возвести коробку небольшой бани вы сможете за одну-две недели.
Предварительные работы: планировка и выбор материала
Для начала необходимо начертить эскиз, создать чертеж будущей бани, а также составить план работ, который поможет придать слаженности и организованности на каждом этапе строительства.
Важно провести небольшой анализ, изучив все нюансы возведения каркасной бани, преимущества и недостатки, как самой бани, так и используемых материалов. Также необходимо взять пробу грунта, чтобы узнать его состав: на нем будут проходить строительные работы, и если почва глиняная, имеющая особенность быстро оседать, то вам в любом случае потребуется фундамент (в редких случаях можно обойтись без него). Баня может быть как пристройкой дома, в этом случае всё пространство можно оборудовать под парилку, в качестве душевой послужит ванная комната, так и отдельно
На чертеже должны быть указаны, помимо внешнего вида будущей постройки, также ее особенности: расположение окон и дверей (обычно это касается сторонников народных примет и фэн-шуя), общие габариты, внутренний дизайн помещений, количество этажей и так далее
Баня может быть как пристройкой дома, в этом случае всё пространство можно оборудовать под парилку, в качестве душевой послужит ванная комната, так и отдельно. На чертеже должны быть указаны, помимо внешнего вида будущей постройки, также ее особенности: расположение окон и дверей (обычно это касается сторонников народных примет и фэн-шуя), общие габариты, внутренний дизайн помещений, количество этажей и так далее.
Окна по фэн-шую должны быть направлены на восток, а дверь, дабы улучшить циркуляцию энергии Ци, должна располагаться в южном направлении, при этом она должна открываться внутрь помещения. На каждый дверной проем количество окон не должно превышать трех.
Основными достоинствами каркасной бани являются:
- относительная дешевизна, по отношению к другим строительным материалам;
- простота в монтаже. Вам не придется прибегать к помощи команды профессиональных строителей. Всё достаточно просто, баню можно построить и в одиночку;
- отсутствие необходимости в массивном фундаменте;
- простота проводки всех коммуникаций;
- отсутствие усадки;
- высокая скорость разогрева помещений при должном утеплении.
Из минусов можно отметить:
- плохую звуко-, вибро- и гидроизоляцию;
- необходимость в дополнительной теплоизоляции всех помещений. Это нужно для того, чтобы предотвратить потерю тепла, а также создать некую герметичность;
- сложность в уходе и эксплуатации. Из-за того, что в каркасную баню легче проникает влага, например, при дожде, утеплитель стен может быстро прийти в негодность, а заменить его достаточно проблематично, так как придется проводить демонтаж настенного покрытия.
В качестве утеплителя можно использовать блоки минваты, стекловаты, пенополистирола и многие другие. Использование жидкого стекла не рекомендуется!
Из материалов нам понадобится:
- цемент (можно марки М400 для возведения фундамента);
- песок (крупно просеянный, подойдет кварцевый, карьерный или очищенный речной для возведения фундамента);
- изоляционный материал (паро-, гидро-);
- утеплитель (толщиной около 5 см);
- кровельный материал;
- гравий;
- брус 10х10 см (для сборки нижней обвязки);
- брус 5х15 см (для монтажа каркаса);
- брус 4х5 см (для устройства подкосов стоек);
- пластиковые трубы (диаметром от 5 см для стока воды);
- вагоночные доски или любой другой материал для внутренней облицовки.
Так как каркасная баня — очень легкая конструкция, то фундамент можно соорудить по упрощенной системе. Подойдет как ленточный, который заливается под всеми несущими стенами, так и гнездовой фундамент, однако для второго требуется устойчивая почва, иначе постройка может развалиться.
Монтаж каркаса крыши
Наш проект предусматривает наличие второго, мансардного этажа в котором будет располагаться комната отдыха, поэтому основа каркаса крыши не обычная стропильная конструкция на два ската, а сложная система мансардной кровли с каркасом стен жилого помещения и каркаса скатов крыши. В основе лежат горизонтально уложенные брусья длинной 5,5 метров. С учетом того, что боковые стены бани 3,5 метра, то с каждой стороны на подшив каркаса, будет выступать примерно один метр карниза. Это несколько портит внешний вид излишней шириной, но при этом полезная площадь мансардного этажа будет максимальной, равной ширине самой бани.
Слег под стропила устанавливаем с интервалом 50 см. С учетом общей длинны бани 7,5 метров, получается, что нам нужно сделать 16 потолочных балок, на которые (через одну) нам нужно выставить 9 ферм стропильной конструкции. Все элементы конструкции каркаса мансарды и стропил крепим на перфорированный «посадочный» уголок.
После того как каркас готов, приступаем к обрешетке стропильной системы. Для этого применяем обрезную доску толщиной 25 мм. Укладываем ее с интервалом 15 см (доска чередуется с пустым пространством, ширина которого равна ширине доски).
Стоимость каркасной бани
Итак, считаем стоимость каркасной бани – что получилось?
- Баня размерами 4 на 10 метров с высотой потолка в 2,2 метра, общей высотой от земли до конька в 4 метра.
- Полная площадь кровли почти 60 квадратных метров.
Для постройки каркасной бани таких размеров было израсходовано следующее количество строительных материалов:
- Блоки и плитка на фундамент – на общую сумму в 3250 рублей (включая доставку).
- Доска на каркас 150 на 40 мм (пустотные ригели, обвязка, стропильная система), укосины и пол – 3 кубометра по 6000 рублей, итого 16 000 (включая доставку).
- Доска на обшивку 150 на 25 мм (обшивка стен, черновой пол, усиление потолка, горизонтальный каркас между стойками, оконные проемы) – 4 кубометра по 6 тысяч рублей, итого 24 тысячи рублей.
- Металлочерепица на кровлю в 60 квадратных метров (листы, коньковые элементы, ветровые планки, заглушки, кровельные саморезы) – на общую сумму в 36 000 рублей.
- Утеплитель для помещения бани (утепление пола, потолка, стен 150 мм, включая утепление между помещением парной и моечной) – 14 кубометров по 4200 рублей, итого почти 60 тысяч рублей, включая доставку.
- Окна в баню (парилка, моечное отделение, предбанник) на сумму 4800 рублей.
- Фольгированная пароизоляция на сумму 3700 рублей.
- Метизы (саморезы, гвозди, уголок, перфорированные платины) на сумму 2400 рублей.
- Огнебиозащита 50 литров на сумму 1200 рублей.
Общая стоимость постройки каркасной бани (конструктив плюс внешняя обшивка плюс утепление и кровля) составила примерно 150 000 рублей.
Мне предстоит еще потратиться на банную печь (примерно 20 000) и дымоход (примерно 8 000), липовую вагонку (примерно 20 000), отделку и оборудование моечного отделения (примерно 40 000). Тогда общая стоимость каркасной бани составит примерно 250 000 рублей. Сюда же включена стоимость материалом по проведению электричества в баню.
Пока не решен окончательно вопрос, как снабжать баню водой. Когда я решу его окончательно, вот тогда строительство каркасной бани на моем участке будет завершено окончательно.
Я не указываю здесь стоимость обустройства веранды при бане, но, согласитесь, это уже совсем другая история.
То есть дел осталось всего на половину строительного сезона, баня в том виде, в котором она есть, отстояла полную зиму под снегом, выдержала сильную снеговую нагрузку.
Если у вас будут вопросы, пишите мне через форму связи на сайте. Каркасная баня своими руками – ничего сложного в этом нет, дерзайте, у вас получится!
Владимир Жахов. 2014 год. г.Череповец.
Столбчатый фундамент – строим основу
Так как каркасная баня имеет небольшой вес, для нее в большинстве случаев вполне достаточно столбчатого мелкозаглубленного фундамента, при условии, что грунт устойчивый. На неустойчивых грунтах лучше выполнить свайно-винтовой фундамент. Если вы планируете выполнить под баней погреб или обустроить другие помещения, то понадобится ленточный фундамент. В остальных случаях лучше от него отказаться, так как строительство такого основания очень затратное и трудоемкое.
Вне зависимости от того, какой фундамент вы собрались строить, предварительно подготовьте площадку – прежде всего ее нужно правильно очертить. Обязательно убедитесь, что диагонали площадки имеют одинаковую длину. Затем избавьтесь от растительного слоя. Чтобы в дальнейшем под баней не прорастали растения, обработайте почву фунгицидами.
Теперь можно приступать к строительству самого фундамента. Если основание будет столбчатым, вам понадобятся такие материалы:
- песок;
- щебень;
- цементный раствор;
- бетонные фундаментные блоки (можно заменить кирпичом);
- битумная мастика;
- рубероид;
- брус 150х150 мм.
После подготовки материалов разметьте участок под столбики, которые должны располагаться с шагом 1,5–2 м. Затем выкопайте ямы на глубину около 40 см. Дно ям засыпьте щебнем и песком толщиной по 10 см. Каждый слой тщательно утрамбуйте. Поверхность насыпи выровняйте в горизонтальной плоскости.

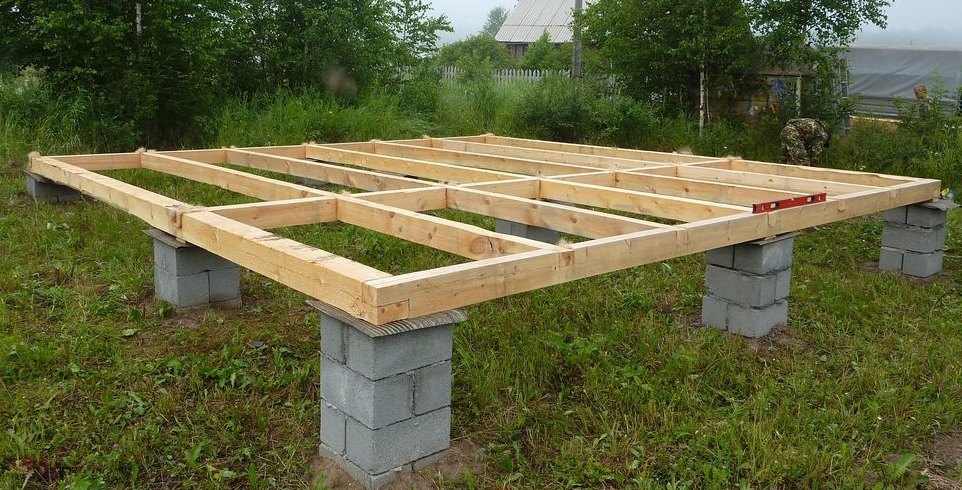

Столбчатый фундамент бани
В ямы уложите два бетонных блока, затем нанесите раствор и сверху уложите еще два блока с перевязкой. В процессе укладки блоков следите, чтобы столбы были установлены строго вертикально. Затем сверху обработайте блоки битумной мастикой и положите пару слоев рубероида.
После этого нужно выполнить ростверк, т.е. уложить по периметру фундамента брус и скрепить его между собой. В процессе укладки следите, чтобы углы ростверка равнялись 90 градусам. Угловое соединение бруса ростверка желательно выполнить «в лапу» или хотя бы «в полдерева». Затем нужно уложить на столбики балки перекрытия и врезать их в ростверк.
Свайно-винтовой фундамент выполняется еще проще – в грунт вкручиваются сваи по принципу обычного бура. Уровень их заглубления должен составлять не менее двух метров. В процессе заглубления нужно следить, чтобы сваи располагались вертикально.
Затем верх свай обрезается так, чтобы края находились на одном горизонтальном уровне. После этого к сваям приваривается ростверк, который выполняется обычно из двутавровых балок. Эти же балки используются и для перекрытия.
На металлических балках нужно закрепить брус 150х150 мм при помощи болтов. Он будет служить обвязкой для стоек каркаса.
Каркасно-щитовая конструкция для бани: особенности проекта
Простой каркас из деревянных брусьев, зашитый утепленными щитами, — это и есть каркасно-щитовая баня.
Преимущества и слабые стороны
Несомненными достоинствами конструкции считаются низкая стоимость материалов, скорость возведения, простота строительных работ, минимальная усадка, низкая теплопроводность и очень быстрая прогреваемость материала. Из минусов стоит отметить стыки между щитами. Они, впрочем, при адекватной организации пароизоляции и минерального утепления не буду мешать, так как конструкция станет герметичной.
Кому подойдет щитовая баня? Если вы не располагаете большим бюджетом и стремитесь к быстрой стройке, этот вариант для вас. Минусом считается недолговечность проекта, всего 10 — 15 лет, тогда как дорогостоящая баня из сруба прослужит всю жизнь. Сама конструкция весит немного, поэтому ее ставят на столбчатый фундамент, столбы при этом размещают под углами здания, в местах пересечения внутренних стен и под их краями.
Как собирать каркасно-щитовую баню
Сборка каркаса щитовой бани начинается с обработки древесины антисептиком для защиты от гниения, насекомых и грибка. Обработка антипиренами всех несущих конструкций и отделки крайне желательна для обеспечения пожарной безопасности. Столбы покрывают рубероидом во избежание чрезмерной влажности.
Далее каркас щитовой бани собирается в такой последовательности:
- цокольная обвязка;
- несущие стойки;
- монтаж верхней обвязки и потолка;
- обшивка стен (послойно — внутренняя обшивка, деревянный каркас, пароизоляция, утеплитель, гидро- и ветроизоляция и внешняя обшивка);
- кровля.
Если изучить отзывы владельцев о каркасно-щитовых банях, обнаруживается масса позитивных впечатлений. Всего несколько дней на сборку, экономичность печи при достаточной мощности, возможность приобретения готовой каркасно-щитовой конструкции — главные положительные моменты, о которых рассказывают владельцы таких бань.
Крыша каркасной бани
На верхний горизонтальный каркас опирается стропильная система. Стропила изготовлены из доски 150 на 40 мм. Внизу стропила опираются на верхнюю обвязку каркаса стен бани, а вверху опираются на коньковый брус.
Сам коньковый брус лежит на 4 ригельных вертикальных столбах, которые являются его основной поддержкой. Дополнительно с фронтонов коньковый брус завязан на обшивку фронтонов.
Обрешетка кровли изготовлена из доски 150 на 25 мм с шагом в 30 см. Сначала казалось, что толщина доски обрешетки чрезвычайно мала, но снежная зима этого года показала, что такая толщина обрешетки вполне достаточна – на крыше бани лежали сугробы высотой в 1,5 метра.

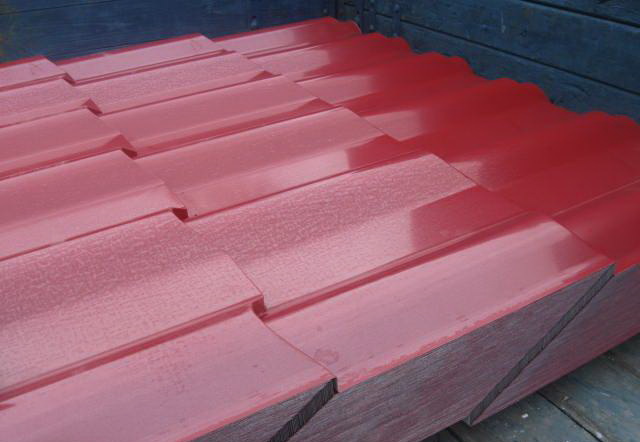

Крышу каркасной бани я решил изготовить из металлочерепицы. Ондулин и прочие горючие кровельные материалы я не приемлю, тем более на бане, где велик риск, при хорошей прямой топке, получить сноп искр из банной трубы.
Листы металлочерепицы были заказаны по размерам кровли. Каждый скат получился длиной 265 сантиметров. Поэтому каждый скат накрывался листами по 135 сантиметров в 2 ряда. Здесь мне пришлось просить друга помочь забрасывать на крышу листы металлочерепицы – одному сделать это очень сложно.
На крышу каркасной бани пошла металлочерепица цвета «рубин».
Для подъема металлочерепицы были сделаны две доски на крышу, и я затягивал каждый лист веревкой, а друг направлял их снизу, следил, чтобы лист шел вверх без перекосов.
Кровлю общей площадью почти 60 квадратных метров мы закрыли за 1 день до обеда. Вторую половину дня я устанавливал конек, ветровые планки и докручивал дополнительные кровельные саморезы.
Особенности строительства каркасной бани своими руками
Прежде чем приступать к строительным работам по возведению каркасной бани, нужно знать некоторые особенности работы
Специалисты рекомендуют обратить внимание на три важных момента – пароизоляция, теплоизоляция и выбор породы древесины
Пароизоляция
Проблема абсолютно всех каркасных бань – высокая вероятность образования конденсата в больших количествах. А такое явление может сделать невозможным использование бани в холодное время года – в ней будет не просто неуютно, но и сыро/холодно. Чтобы избежать такого исхода событий, специалисты рекомендуют заранее продумать, какой материал будет использоваться в качестве пароизоляции – оптимальным вариантом может стать пергамин или алюминиевая фольга. Если есть возможность приобрести специальную пароизоляционную пленку, то это будет идеально.
Обратите внимание: рубероид в качестве пароизоляционного материала при строительстве каркасной бани лучше не использовать – при нагревании он выделяет в воздух довольно специфический, неприятный запах. Прокладывается пароизоляционный слой между внутренней обшивкой бани и слоем утеплителя
Прокладывается пароизоляционный слой между внутренней обшивкой бани и слоем утеплителя.
Теплоизоляция
Каркасная баня обязательно требует проведения теплоизоляционных работ – без этого ее функциональность будет значительно снижена, а в зимнее время и вовсе строением по прямому назначению пользоваться будет невозможно. Следует знать, что для утепления строений именно рассматриваемого типа нужно приобретать только качественные теплоизоляционные материалы – желание сэкономить может привести к нежелательному результату.
Специалисты утверждают, что в качестве теплоизоляционного материала для каркасной бани можно смело использовать минеральную вату и/или стекловолокно.
Древесина для каркасной бани
Основными требованиями к выбору древесины для строительства каркасной бани своими руками являются:
- материал должен быть хорошо, полноценно просушен;
- лучшим выбором станут лиственница, осина или липа – они имеют низкий порог теплопроводности;
- для внешних стен понадобятся доски толщиной 30 мм;
- внешняя обшивка строения может быть выполнена из сосны или лиственницы;
- внутренняя обшивка осуществляется из древесины любой породы, но предпочтение лучше отдать липе.
Выводим «нулевой уровень»
После того, как все сваи вкручены, необходимо вывести уровень основания строения. Для этого вы точкуете угловую сваю на нужную высоту от земли (школьным мелком рисуете линию вокруг сваи). Это будет «нулевой уровень» и с помощью «болгарки срезаете ненужную часть сваи, что выше этой черты. Затем с помощью ровной обрезной доски поставленной на торец и строительного уровня выводите «нулевой уровень» на следующую сваю… и так далее по всем. Таким образом, у вас должно получится идеально ровное основание под обвязку каркаса строения.
Кстати вы можете выйти из положения и упростить вашу работу, если к строительному уровню, на грань где у вас находится определитель горизонтальности, на скотч, прикрепите лазерную указку и будете с ее помощью определять горизонтальность всего уровня основания.
Так же, как и для первой сваи проводите черту на каждой последующей, спиливаете лишнюю часть и зачищаете место среза.
