Канализация в квартире своими руками: замена, разводка, монтаж, схема

Защитные средства и меры предосторожности

При ремонте канализации отводы стояка, даже если он не меняется, придется на некоторое время освободить. Допустим, с соседями все улажено, вода перекрыта. Но где гарантия, что кого-то из них не «прихватит» до того, что он забудется, сделает свое дело в унитаз и сольет из ведра? И все это окажется у вас. И на вас. Поэтому перед началом работ:

Снимите унитаз и полностью очистите туалет.
Стены и пол туалета закройте пластиковой пленкой на скотче.
Запаситесь пластиковым дождевиком, резиновыми сапогами, перчатками и каской с защитным стеклом. Отдельное стекло на обруче не годится: вам придется работать с висящим над головой тяжелым хрупким чугуном.

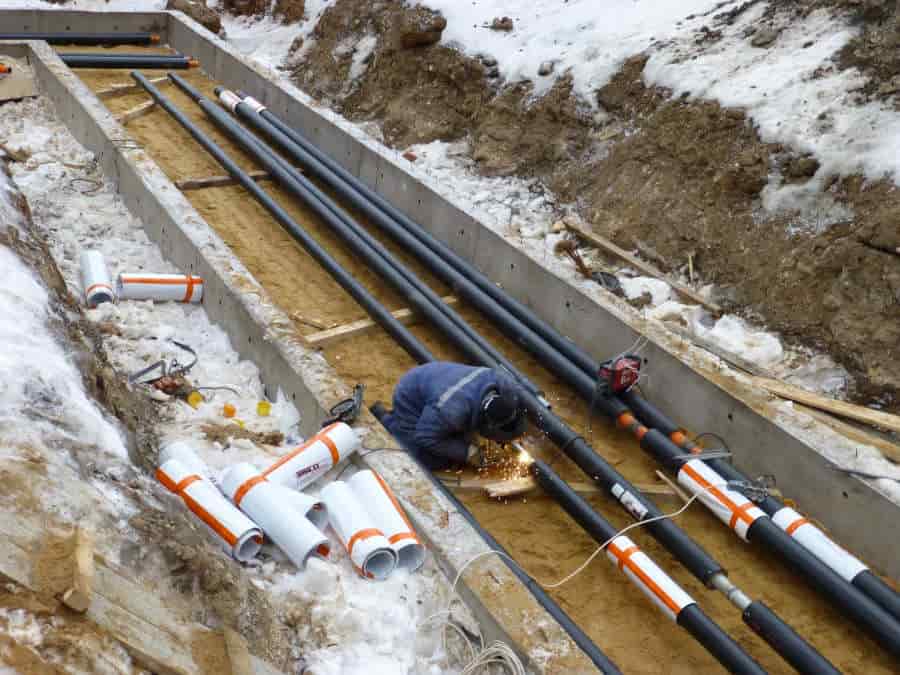

Устройство теплоизоляции

Иногда прокладывать трубопровод ниже уровня промерзания экономически или технически невозможно. В таком случае принимаются меры по его утеплению. Для чего это нужно? При проходе стоков по трубопроводу, они не полностью перекрывают его просвет. Зимой часть трубного сечения заполнена холодным воздухом. Влага испаряется с поверхности тёплых стоков и конденсируется на «потолке». В результате начинает образовываться слой изморози. Нарастая, он становится способен перекрыть просвет настолько, что в этом месте скорость протекания стоков замедляется, и оседают иловые отложения.

На практике используют два решения этой проблемы: обогрев и утепление участка ТП, проложенного в зоне действия отрицательных температур. Для утепления детали участка «одевают в шубу» из материалов с малой теплопроводностью. Существует две разновидности утеплителей, технология крепления которых различна:

формованные изделия (скорлупа),
рулонные изделия.

Если используются рулонные утеплители, то сначала в траншею укладывается слой утеплителя. Поверх укладывается собранный участок трубопровода. Его обёртывают рулонным материалом с небольшим нахлестом и крепят проволокой или синтетической лентой.

Формованные утеплители имеют внутренний диаметр, соответствующий диаметру труб, на которые надеваются перед укладкой в канаву. Сверху этот «сэндвич» обматывается гидроизоляцией, концы которой крепятся строительным скотчем.

Способ обогревания используется, если применение утеплителя не решает проблему. В таком случае используется греющий кабель, прокладываемый продольно. Он крепится алюминиевой лентой снизу к трубе. Подключается к сети антиобледенения или отдельному блоку питания.

В продаже имеются заводские изделия с утепляющим слоем. Есть изделия, в которых утепляющий слой дополнен обогревательными элементами. На монтаже нужно обеспечить качественную герметизацию стыков, чтобы проникающая вода не нарушила теплоизоляционные свойства «шубы».

Утепляют не только участки наружной канализации. Детали внутренней КС в неотапливаемых подвалах, также нуждаются в утеплении. Способы те же.

Самостоятельное устройство канализации

Для внутренней системы нужен:

трубопровод
стояк и фановая труба
ревизии
запорные элементы
выпуск (соединение с наружной системой).

Первый шаг — разводка труб от каждого прибора до стояка. Диаметр трубы у ванны, душа, раковин и моек — 50 мм, у унитаза — 100 мм. У всех сантехнических приборов монтируются колена, препятствующие попаданию в помещения неприятных «ароматов» из канализации. При монтаже и крепеже трубопровода необходимо учесть уклон (примерно 3 мм на метр). Стояк выводится над коньком и накрывается решеткой. Отверстие для вывода к наружному трубопроводу не должно быть меньше, чем 30×30 см.

Внешняя часть канализации состоит из:

трубопровода
колодцев
накопительной емкости или септика.

Трубопровод, расположенный выше уровня промерзания, лучше всего монтировать из чугуна. Использование материалов из пластика допускается при закапывании ниже уровня промерзания. В систему без насоса трубопровод укладывается с уклоном

Важно, чтобы отстойник или септик располагался не ближе, чем 5 м от жилого дома и 20 м (как минимум) от колодца с питьевой водой. Кроме того, необходимо обеспечить свободный подъезд машины ассенизаторов

Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне)

При этом горловина емкости по окончании работ должна расположиться немного выше уровня грунта. Пространства между септиком и стенками ямы засыпаются цементно-песчаной смесью и утрамбовываются. После присоединения к септику труб и проверки герметичности и функциональности все траншеи засыпаются

Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне). При этом горловина емкости по окончании работ должна расположиться немного выше уровня грунта. Пространства между септиком и стенками ямы засыпаются цементно-песчаной смесью и утрамбовываются. После присоединения к септику труб и проверки герметичности и функциональности все траншеи засыпаются.

Систему для сбора талой и ливневой воды удобнее монтировать отдельно. Это позволит не увеличивать объем септика. Кроме того, талая и дождевая вода намного чище, чем бытовые стоки, поэтому ее можно использовать для технических нужд (например, полива).

Сначала нужно произвести на поверхности разметку и выкопать траншеи под отводы и трубы (с учетом уклона), а так же ямы под дождеприемники. Траншеи под отводы бетонируются, на дно траншей под трубы устраивается песчаная подушка толщиной 10 см. Водосборники обязательно оснащаются воронками, которые закрываются сетками. Все элементы ливневой системы соединяются.

Стоимость подключения системы канализации частного дома к общей сети зависит от стоимости оформления всех необходимых документов, объема материалов и их вида, стоимости работ подрядчика по монтажу. В зависимости от региона, общая сумма варьирует в пределах 50−150 тысяч рублей. Стоимость автономной системы может составить от 500 тысяч до 1,5 миллиона рублей. Чтобы сэкономить, можно сооружать одну систему на несколько домов.

https://youtube.com/watch?v=4IbYUyWsWV8

Демонтаж старой системы

Для демонтажа чугунных труб нужна болгарка Для разборки канализационного стояка выбирают дневное время, когда большинство соседей находится на работе. Рекомендуется работать в каске

Важно выполнить предварительные мероприятия:

отключить подачу горячей и холодной воды в подвальном помещении;
застелить пол и стены защитной пленкой, для соединения стыков можно использовать скотч;
подготовить дождевик и резиновые сапоги на случай внештатной ситуации.

Демонтаж пластиковой системы не сложен, он заключается в выкручивании старых труб.

Сначала отсоединяют разводную трубу от стояка с помощью 2 пропилов. Оставшийся отвод в стояк оббивают молотком, чтобы удалить остатки фрагментов. Отверстие затыкают тряпками. Затем начинают демонтаж с конца разводки, от сантехнических приборов. На последнем этапе срезают стояк и начинают работы по его замене.

Замена стояка

Замена канализационного стояка в квартире относится с числу операций, за которые дилетантам приниматься настоятельно не рекомендуется. Самостоятельно менять стояк допустимо разве что в частном доме, где, кроме вас, никто не пострадает. И обязательно нужен хотя бы один подсобник. Опытные сантехники к замене стояка помощника, уже шутя меняющего разводку, первый раз допускают только под строгим личным присмотром, тем более, что заменить стояк в одиночку невозможно.

Если же вы все же решитесь на это, помните: все возможные последствия – под полную вашу ответственность.

Для замены стояка вам понадобится следующее:

Резиновые переходные манжеты пластик/чугун и чугун/пластик.
Пластиковая крестовина диаметрами 110 мм/110 мм/110 мм/50 мм, имеющая отвод 50 мм в нужную сторону (вправо или влево).
Две трубы диаметром 110 мм нужной длины.
Компенсатор 110 мм для пластиковых труб. Без него собрать стояк не удастся, так как свободного конца у стояка нет.
Металлические хомуты со шпильками или костылями для крепления стояка к стене.
2 пластиковых поворотных отвода на 45 градусов для выравнивания или смещения стояка в сторону.
Пластиковая вставка с прочистным люком для стояка из пропиленовых труб. ПВХ трубы для стояка применимы на верхнем этаже или в частном доме.

Порядок замены стояка следующий:

Укрепляем старый стояк сверху, как описано выше.
Перекрываем воду, предупреждаем соседей.
В середине старого стояка делаем два пропила, как при отсоединении от него разводки.
В НИЖНИЙ разрез вставляем ДВА клина или отвертки под 45 градусов в обе стороны от середины.
Поочередно поколачивая, добиваемся откалывания по нижнему мостику

Эта операция требует большого опыта и навыка: при неправильном ее выполнении вся колонна труб может рухнуть либо к вам, либо от вас вниз.
Переставляем клинья в верхний рез и отламываем надрезанный кусок.
Помощник (лучше двое) придерживают верхнюю часть трубы, а вы стамеской или зубилом снимаете, сколько можно, заделку верхнего стыка.
Осторожно, но с усилием покачивая, ослабляем верхний стык и снимаем трубу. Эта операция не менее ответственна, чем выемка середины.
Выбираем заделку нижнего стыка (после крестовины-разветвителя) и так же осторожно и с усилием раскачиваем и вынимаем нижнюю трубу с прежней крестовиной

Этот этап еще более ответсвен.
Собираем новый стояк начерно по схеме, сверху вниз: труба – регулировочный отвод – компенсатор – прочистка – регулировочный отвод – труба – крестовина. Верх и низ нового стояка сопрягаем с чугуном соответствующими манжетами.
Нижнюю трубу в процессе черновой сборки подгоняем точно в размер.
Делаем чистовую сборку на герметике, подсоединяем разводку, устанавливаем унитаз.
Подаем воду, оповещаем соседей.
Закрепляем стояк хомутами на шпильках или костылях не менее чем в четырех точках: на треть длины трубы от верхнего и нижнего концов и на каждом регулировочном отводе.

Вывод

Решаться ли на замену канализации в квартире своими руками – выбор ваш и дело хозяйское. Однако будем надеяться, что по прочтении вы преисполнитесь уважения к тяжелому, грязному, зачастую опасному, но жизненно для всех нас необходимому и отнюдь не простому труду сантехников.

Материал труб

То, что трубы из пластика несомненно лучше чугунных, известно. Но пластик бывает различный, и от материала труб сильно зависит надежность канализации. Качество и сравнительная цена труб из разных видов пластика такие:

Полимерный этилен – дешев, но отвергается определенно: подвергается деформациям, не термостоек, ненадежно герметизируется. Трубы полиэтиленовые в продажу поступают от «других» изготовителей; ремонт же канализации «на определенный период времени» — нонсенс.
ПВХ – доступнее пропилена и имеет минимальное гидравлическое сопротивление, клеится дихлорэтановым клеем. Но термическую устойчивость ограничена 80 градусами, и надёжность и устойчивость к продуктам химии его не высокая: очищать ПВХ канализацию можно лишь вантузом либо ультразвуковым излучателем.
Полиизопропилен (пропилен) – довольно дорог, и не так гладок, как ПВХ. Но держит до 130 градусов, а по своей прочности и стойкости позволяет ручную чистку тросом или спиралью и химическую активными средствами, помимо концентрированных кислот и щелочей.

Выбор способа разводки воды в квартире

Разводка водопроводной магистрали может выполняться тройниковым методом (его причисляют к классическим вариантам). А может быть произведена современным коллекторным способом.

Первый метод — это последовательное проведение магистрали от общего стояка к местам разбора. Вначале отводят главные ветки с различной водой, а затем посредством тройника вода продвигается по ответвлениям.

Классическая схема имеет следующие плюсы.

Небольшая цена.
Компактные габариты.
Простая прокладка.

А недостатки у нее следующие.

Постоянные перепады давления.
Невозможность перекрытия одной точки потребления.
Тройники не всегда удобно размещать в ванной комнате или туалете.
Для маленькой квартиры такая разводка приемлема, но в большом загородном доме это вызовет кучу неудобств.

Коллекторная разводка, проводимая для водоснабжения в квартире или частном доме это способ, при котором к каждой точке забора выводится индивидуальная труба. При коллекторной конструкции в квартире мойка, туалет, душевая кабинка и все остальные сантехнические приборы подают воду в необходимом количестве независимо один от другого.

Все трубы подводят к коллектору, который стоит на входе магистрали в жилье. Коллекторная конструкция – это система, оснащенная одним вводом и несколькими выходами. При подсоединении к нему учитывается не только количество вентилей, но и количество всех сантехнических приборов.

Коллекторная разводка труб водоснабжения в квартире имеет многочисленные преимущества:

Первое – это возможность отключения воды на одной из точек, без ущерба другим водозаборным местам.
Краны управления данной системой расположены в одной зоне, и к ним всегда имеется свободный доступ.
Постоянная стабильность давления в магистрали (смотрите оптимальное значение).
Риски поломок сводятся к минимуму. А если нужно провести ремонт, то его можно провести легко и быстро.
Все точки водозабора имеют одинаковый уровень температуры воды.
В случае необходимости можно быстро подключить новый вентиль или сантехнику. Для этого предварительно нужно ставить коллекторную конструкцию с несколькими запасными выходами.

Смотреть видео

Коллекторный узел и разводка сантехники в квартире в новостройке

Watch this video on YouTube

Монтаж системы канализационной

Вначале делается разметка осей трубопроводов. Потом монтируются крепления, собираются узлы из фасонных частей, патрубков и труб. Проверяется правильность в горизонтальном и вертикальном расположениях. Осуществляется крепеж.

Порезка трубы «в размер» производится непосредственно перед установкой, чтобы была возможность «примерки».

Резка на части заданной длины, производя монтаж труб водопровода и канализации, делается обычной ножовкой по металлу. Торец зачищается надфилем, снимается фаска под углом 15о.

Недопустимо располагать раструбные соединения между перекрытиями, менять угол наклона от расчетного на горизонтальных участках.

Способы укладки труб канализации

Установка новой системы начинается с герметизации раструба первого элемента на тройнике стояка, учитывая угол наклона трубопровода. Фиксация производится с помощью крепежных хомутов к стене или к полу.

Соединяемые части должны быть чистыми и без видимых повреждений и деформаций по диаметру. Отбраковка должна производиться еще на этапе приобретения.

Монтаж пластиковых труб канализации проводят так, чтобы гладкий конец входил в раструб не до упора. Следует учитывать температурные колебания и как следствие – изменение длины трубы. Компенсационный зазор 10 мм обеспечит системе герметичность при перепадах температуры. При длине трубы 3-10 м применяют компенсационные муфты.

Надежность стыковке придаст силиконовый герметик. Герметиком смазывается наружная часть трубы (нельзя использовать смазку внутри).

При монтаже важно соблюдать требования по уклону канализационных труб. Применение труб звукопоглощающих (продольные полосы зеленого и красного цвета), позволит уменьшить трудоемкость монтажа системы канализации

Но следует учитывать дороговизну таких изделий

Применение труб звукопоглощающих (продольные полосы зеленого и красного цвета), позволит уменьшить трудоемкость монтажа системы канализации. Но следует учитывать дороговизну таких изделий.

Борьба с шумом: звукопоглощающие трубы и звукоизоляция канализационной трубы

Поэтому для снижения звука от стоков канализации трубу можно изолировать. В звукоизоляции нуждаются стояки, расположенные близко к спальням, кухне или гостиной. Если же стояк проходит в удаленном от постоянного пребывания людей месте, то необходимость защиты от звуковых колебаний отпадает.

Собранную систему необходимо проверить на герметичность. Заранее набрав воды в ведра, нужно резко вылить ее в тестируемый прибор: умывальник, раковина, ванна. Место протечки следует разобрать и герметизировать заново.

Инструкция по сборке трубопроводов канализации (в текстовом или в видео форматах), позволит избежать при дальнейшей эксплуатации системы прочисток, шума движения стоков, ремонта деформированных элементов и других неприятных моментов.

О соседях

Самостоятельная замена канализации в многоквартирном доме невозможна без добрососедских отношений: ведь на время вашей работы соседям «по стоякам» (сверху и снизу) придется сидеть без воды и терпеть или ходить в ведро вместо унитаза. А любой тайный недоброжелатель, открыв краны стояков холодной и горячей воды в подвале, даст им знак, что работы якобы окончены. Они начнут пользоваться «от души», и все сверху пойдет к вам. Тут возможны варианты нетривиальные. Автору этих строк известен случай, когда злобного и безответственного алкоголика удачно нейтрализовали на время работ, напоив вусмерть.

Замена канализации

Подготовка

Теперь подробней рассмотрим, как правильно сделать канализацию в квартире. Начинать следует с подготовительных работ. Конечно, в первую очередь нужно подготовить помещения – вынести мебель и застелить пол.

Обязательным условием замены старой канализации является надежное закрепление старого стояка под потолком. Не стоит рассчитывать на межэтажные крепления, так как со временем они ржавею и слабеют. Поэтому при демонтаже стояка все верхние секции могут оказаться у вас в квартире.

Выполнить крепление можно хомутом со шпилькой, которая должна не менее чем на 120 мм заходить в стену. Для надежности монтажа, шпильку нужно зацементировать.

Кроме того, следует заранее предупредить соседей о предстоящих работах в вашей квартире и перекрыть воду.

Схема

Если в квартире надо просто заменить канализационные трубы, то схему можно не выполнять. Но если расположение сантехнических приборов будет изменено, то в первую очередь следует на бумаге определиться, как проложить канализацию в квартире. Это позволит не допустить ошибок во время работы и заранее посчитать необходимое количество материалов.

На схеме необходимо отобразить:

Все помещения, в которых будут выполняться работы.
Размеры помещений и трубопровода.
Все служебные элементы, такие как ревизионные и прочистные отводы, фитинги и пр.
Расположение центрального стояка.

После того, как схема будет выполнена, можно приступать непосредственно к работе.

Демонтаж

В первую очередь необходимо своими руками выполнить демонтаж старой системы. Если канализация пластиковая, то выполнить работу не составит труда, но если она чугунная, то могут возникнуть некоторые сложности.

Разбивать трубы молотом можно только в частном доме на первом этаже. Во всех остальных случаях проще всего выполнить надрезы раструба и расклинить их отверткой или зубилом. Еще один вариант – разогреть места стыков паяльной лампой и расшатывая разъединить трубы.

Чтобы разобрать стояк, предварительно нужно срезать нижнюю его часть. Вся сложность заключается в том, что чугунные элементы очень тяжелые. Поэтому работу необходимо выполнять аккуратно.

После того, как основная часть системы будет разобрана, нужно освободить от канализации сантехнические приборы и демонтировать их, если сантехника тоже будет меняться.

Черновой монтаж

Далее выполняется черновой монтаж, который осуществляется без герметизации соединений. Надо лишь вставить концы стыков в раструбы с прокладками. На этом этапе трубы обрезаются в соответствии с размерами на схеме и с учетом запаса 10-15 мм.

Обрезать трубы нужно строго под 90 градусов, поэтому лучше выполнять операцию в стусле. Для обрезки обычно используют ножовку по металлу. После обрезки лишних участков труб, следует срезать монтажным ножом фаску, так как заусенцы могут стать причиной постоянных засоров системы.

На этапе чернового монтажа нужно правильно расположить все тройники/разветвители. Места установки сантехнических приборов следует отметить карандашом на стенах.

Чистовой монтаж

Работа выполняется в таком порядке:

В отвод стояка, расположенный под потолком, вставляется переходник пластик-чугун.
Затем в манжету следует вставить первую секцию стояка и выполнить герметизацию герметиком.
В нижней части стояка устанавливаются тройники под разводку. На этом этапе точно по размерам подгоняется патрубок унитаза и устанавливается на место сам унитаз.
Далее, по тому же принципу, что и сборка стояка, выполняется монтаж остального трубопровода.
Затем устанавливаются на место сантехнические приборы и монтируются их сифоны.
В завершение работы, отводные трубы сифонов вставляются в канализационные трубы.

Итак, система канализации в квартире готова. Поле того как застынет герметик на стыках труб, следует проверить трубопровод на предмет протечек.

Ремонт бытовых сетей

Бытовые сети делятся на наружные и внутренние. Это деление определяет не только расположение трубопроводов и других элементов системы, но и организации, отвечающие за эксплуатацию систем водоотведения. Например, ремонт внутренней канализации является обязанностью либо работников управляющей компании, либо самого владельца жилья. Наружные сети обслуживают городские службы (как правило, Горводоканал). Они располагают техникой, ресурсами, способны обслуживать протяженные, разветвленные линии.

Работы на внутренних участках системы делятся на две категории:

плановые. 2 раза в год, весной и осенью, производится осмотр, обслуживание подвальных участков системы. Один раз в год выполняются планово-предупредительные мероприятия, которые охватывает более широкий перечень позиций. Восстанавливают фановые трубы, производят замену отработавших труб, меняют детали на участке выпуска из дома;
аварийные. Это оперативное устранение протечек, замена труб или других элементов, вышедших из строя. Эти действия производят по требованию жителей дома, или в результате осмотра внутренней сети.

Капитальный ремонт системы канализации в многоквартирных домах производится с учетом срока службы труб или других элементов. Нередко жильцы жалуются на отсутствие капитального ремонта, хотя по регламенту для него еще не пришло время. При этом, наиболее сложным в организационном плане этапом является замена стояка. Все остальные участки заменить несложно, а квартирные лежаки меняют сами хозяева.

Планирование

Канализационная система, располагающаяся в квартире, является безнапорной системой. Ее предназначение – отводить общие сточные воды от основных мест квартиры к общему стояку дома. Это означает, что от сантехники до стояка канализационная система должна иметь определенный угол наклона, позволяющий сточным водам продвигаться в заданном направлении.

Первое, с чего необходимо начать – спланировать канализационную систему. Если в квартире или доме требуется капитальный ремонт с целью замены старых частей канализационной системы на новые, то задача значительно упрощается. В другом случае – при монтаже канализации в новом доме – придется подумать о подведении труб к нужным местам. Что требуется от этапа планирования?

Выбрать места для установки сантехники – кухонной раковины и всех деталей санузла. Если проводится всего лишь смена сантехники и труб, нужно убедиться в том, что выходы труб канализационной системы в порядке.
Подготовить или осмотреть существующую разводку канализации. На этом этапе выбирается угол наклона. Он зависит от диаметра труб: при диаметре 50 мм уклон должен составлять 3 см на 1 м протяженности трубы; при диаметре 100 мм – 2 см на 1 м протяженности трубы.
Определить, сколько и каких строительных материалов потребуется для замены или монтажа канализационной системы.
Приобрести нужные стройматериалы для предстоящих работ.
Далее следует тестовая сборка канализации и ее проверка.
Демонтаж старой системы или подготовка к монтажу канализации.
Установка нового оборудования, монтаж и герметизация системы.
Подключение всего необходимого сантехнического оборудования и проверка его работы.

В каких случаях необходим ремонт канализации

Распространенные проблемы и причины их появления

Чаще всего жильцы сталкиваются с проблемой засора канализации. Есть 2 причины, почему это происходит:

При монтаже трубопровода строители нарушили технологию, что привело к образованию застойных участков. В частном доме, из-за неправильного устройства системы, система перемерзает, и ледяная пробка мешает оттоку вод.
Во время эксплуатации канализацию использовали неправильно, не проводили профилактическую чистку. Животный жир, волосы, пищевые отходы, попадая в систему, образуют непроходимые пробки в местах поворота труб.

Как протестировать канализационную систему?

Для визуального ознакомления с правильным планированием расположения канализационных труб рекомендуется просмотр следующих видеоматериалов.

Представленные варианты размещения канализационных труб в жилье являются типовыми

Важность заключается не в копировании предложенных вариантов, а в соблюдении правил и принципов планирования и монтажа канализационной системы. Только их соблюдение может избавить от необходимости дополнительного ремонта из-за протечек и несоответствия оборудования параметрам канализации

Закончив работы, необходимо проверить работоспособность получившегося трубопровода

Закончив работы, необходимо проверить работоспособность получившегося трубопровода.

Выполнить это можно двумя способами:

одновременно включить все краны и спустить воду из бачка унитаза,
быстро вылить по ведру воды в раковины, ванну и унитаз.

При выполнении теста под узлы трубопровода можно подложить бумагу или ветошь – их намокание укажет на наличие протечки. Выявленные участки с нарушенной герметичностью просушивают, обезжиривают и покрывают герметиком. После высыхания клея тест повторяют.

Замененный-стояк

Все сантехнические приборы отсоединяются от труб, которые необходимо демонтировать. После удаления старой системы размечается расположение новой магистрали. При установке трубопровода предпочтительнее прямые участки, изгибов и поворотов, которые провоцируют засоры, должно быть минимальное количество.

Уклон канализации

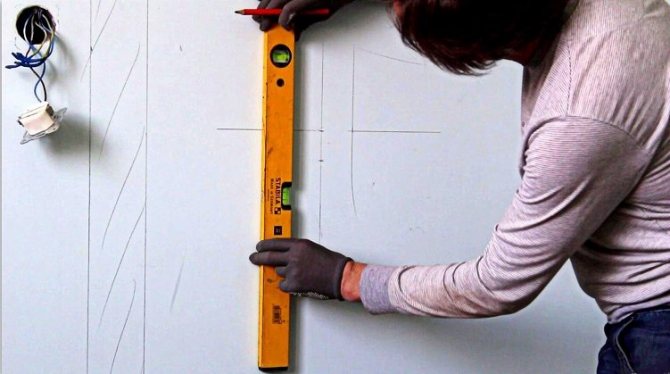

Организовать разметку уклона труб можно с помощью линии на стене или шнура, закрепленного в высшей и низшей точке канализационной системы. По этой разметке определяются места установки крепежа, для труб Ø 50 мм хомуты ставятся через 50 см. Для снятия напряжения в трубах необходимо комбинировать два типа крепления:

жесткое – труба фиксируется хомутом с резиновой прокладкой;
плавающее – крепеж позволяет трубе перемещаться, выполняется без резиновой вставки.

Перед монтажом труб с них нужно снять фаску и зачистить края, чтобы не было заусенцев. Внутренняя поверхность трубы и фитинга должна быть чистой и сухой. При выполнении соединения конец трубы вставляется в раструб до плотного примыкания. Для усиления герметичности на резиновое кольцо наносится силиконовая смазка.

Раструбы должны располагаться по течению воды. В процессе эксплуатации канализации происходит температурная деформация пластика. Чтобы шов не потерял герметичность при расширении материала, оставляют зазор в 1 см. Это делается так: труба вставляется в раструб до упора, затем делается отметка на 10 мм и деталь выдвигается обратно до этой отметки.

Разметка трубы перед отрезанием

Рекомендации по монтажу:

Резать можно только прямые пластиковые трубы. Чаще всего в домашних условиях разрез выполняется ножовкой по металлу, обязательно под углом 90º.
При необходимости выполнить поворот, лучше воспользоваться двумя отводами по 45º. Они не так кардинально разбивают движущиеся стоки, поэтому засоряются реже.
Первым к системе присоединяется унитаз, затем остальные сантехнические приборы.
На сложных участках устанавливают сегмент, называемый ревизия. Он имеет отверстие закрытое резиновой крышкой, через которое можно осмотреть внутреннюю поверхность трубы.
Часть сантехники соединяется с канализацией напрямую, но есть приборы, которые требуют установки сифона. Это устройство с изгибом в виде колена, внутри которого постоянно находится вода для гидрозатвора. Сифон не дает неприятным запахам из канализационной системы распространяться в помещении.
Разводка канализации выполняется не только вдоль стен, но и в штробе. Перед помещением в стену трубы оборачивают мягким материалом для снижения шума. Чтобы в стыки не попал цемент, их заклеивают скотчем. В штробах трубы фиксируются плавающим способом.
Торцы горизонтальных отводов закрывают заглушками.

После монтажа необходимо проверить герметичность собранной системы на всех участках разводки по квартире и в месте соединения со стояком. Надежность стыковки нового стояка с соседской трубой проверяют после спуска воды в верхней квартире. Для проверки набирается вода в ванную, а затем вынимается пробка, открываются оба крана на кухне, сливается вода в унитазе. Надежность стыков оценить несложно – они все должны быть сухие.

Внешняя часть канализации начинается с того места, где горизонтальная труба, принимающая стоки от вертикального стояка или отдельных ветвей, выходит за пределы дома. И вот тут приходится подумать, как лучше организовать отвод или сбор канализационных отходов.

Планирование и подготовка работ

Канализационная система, которая находится в частном или многоквартирном доме, является безнапорной и предназначена для отвода стоков к общему стояку. Это достигается выполнением определенного уклона труб. Качество установки канализационных труб в частном или многоквартирном доме зависит от эффективности планирования работ, которое предполагает:

выбор места для сантехнических приборов;
подготовку или осмотр существующей системы канализации;
определение количества и видов материалов;
покупку необходимых деталей;
тестовую сборку и проверку канализации;
демонтаж старой или подготовку к монтажу новой системы;
выполнение монтажа канализационных труб, установку оборудования, герметизацию системы;
подключение и проверку сантехники.

Перед тем, как своими руками начать монтаж канализационных труб, следует убедиться в их чистоте, наличии фаски на конце трубы и уплотнительной манжеты в ней, отсутствии заусенцев.

Даже малые неточности в планировании работ по установке своими руками канализационных труб может привести к большим проблемам при эксплуатации готовой системы.

Для начала нужно разметить расположение труб и сантехнических приборов

Проектирование

Без проекта прокладка труб обойдется дороже, займет больше времени, чревата ошибками при производстве работ. В проекте должны быть учтены следующие факторы:

планировка внутреннего пространства;
количество сантехнических приборов;
схема разводки труб;
количество сантехнического оборудования на линиях ХВС/ГВС;
наличие, месторасположение водонагревателя, полотенцесушителя, водяного теплого пола;
материал труб, способ их соединения;
дизайн, качество интерьера санузла.

В квартирах типовых многоэтажных домов существует несколько вариантов планировки санузлов:

совмещенный возле кухни;
Схема коммуникаций с одним стояком для кухни и санузла.
совмещенный отдельно от кухни;
Совмещенный санузел с независимым стояком.
раздельный возле кухни;
Раздельный санузел с общим стояком.
раздельный отдельно от кухни.
В раздельном санузле стояки обычно проходят внутри туалета, заводятся в ванную через стену.

В первом и третьем случае трубы меняются и в ванной, и в туалете, и на кухне. В четвертом варианте стояки ХВС/ГВС, канализации обычно проходят в туалете, и лишь оттуда коммуникации заводятся в ванную комнату. Второй вариант самый удобный для капитального ремонта – все стояки внутри совмещенного санузла.

В совмещенном санузле все трубы собраны внутри одной комнаты.

Затем необходимо учесть количество сантехнических приборов внутри помещения:

ванная комната – умывальник, ванна и/или душевая кабинка, стиральная машина;
совмещенный санузел – к вышеперечисленному добавляется унитаз, биде.

Внутри совмещенного санузла сантехнических приборов помещается больше. Кроме того, в ванной может размещаться проточный или накопительный водонагреватель, а под напольным покрытием часто прокладываются контуры водяного теплого пола.

Полотенцесушитель в санузле выполняет функцию обогрева комнаты. Этот прибор может подключаться к системе центрального отопления отдельным стояком, или к системе горячего водоснабжения.

Даже в небольшой комнате под умывальником внутри ванной комнаты может стоять стиральная машинка.

Подробнее: Основы правильного монтажа проводки в ванной.

Ремонт и прокладка канализации своими силами: технология работ
