Как установить автоматику на насос

Автоматизация при низком дебите скважины

Иногда встречаются скважины, дебит которых не способен обеспечить дом водой и чтобы сделать обустройство в этой ситуации, нужно установить, где-нибудь в подвале, большую емкость для воды. В таком случае система автоматического водоснабжения будет работать не по давлению, а по уровню.
Схема ее работы выглядит так: скважинный насос качает воду в емкость, а в ней поплавок, когда поплавок поднимется до установленного уровня, он замкнет контакты, подаст сигнал на блок управления, который выключит насос. Тоже самое и в обратную сторону: уровень воды упал до установленного значения, идет сигнал на блок управления и глубинный насос включается. Все просто.

Вместо поплавка могут использоваться нижний и верхний электроды. Как только вода затопит верхний электрод, он подает сигнал на блок управления, который отключит погружной насос. Тоже самое и в обратную сторону: упал уровень ниже второго электрода, блок управления включает скважинный насос.
Качать воду из емкости в систему будет второй насос.

Назначение насосных станций

Предназначается такая станция для функционирования системы водоснабжения домовладения, дачи, коттеджа и поддержания в ней требуемой величины давления. За счет ее эксплуатации можно обустроить разветвленную сеть подачи воды, создавая условия для подключения к ней бытовой техники – стиральной и посудомоечной машин, душевой кабинки, бойлера и т.д.

Согласно схеме установки насосной станции, в ней имеется насос, гидробак, фильтры, автоматика и трубопроводная конструкция. Источником живительной влаги при этом является колодец или скважина. В некоторых случаях водозабор может осуществляться из открытых водоемов или иных резервуаров.

Когда установка насосной станции на даче нужна для подачи воды из пруда, озера или реки, ее можно использовать исключительно для полива участка или иных хознужд. Пробы жидкости, подаваемой из скважин и колодцев, нужно сдавать в лабораторию для проведения анализов – их результаты покажут, можно ли ею пользоваться в качестве питьевой.

Обычно глубина скважины на приусадебной территории составляет примерно 20 метров – это оптимальный параметр для размещения автоматического оборудования. Такое расстояние позволяет подавать жидкость к точкам водоразбора без применения дополнительных устройств.

Насосные установки водоснабжения функционируют циклами, состоящими из двух этапов. Вода при включении агрегата поднимается из источника, наполняет систему и гидроаккумулятор. Это происходит до того момента, пока давление не достигнет верхнего предела, после чего специальное реле отключает насос, и подача жидкости прекращается.

При открытии кранов или при работе бытовой техники, потребляющей воду, ее поступление осуществляется из накопительного бака. Жидкость из него расходуется до момента, пока не достигнет нижней отметки. Далее насос вновь включается в работу и начинает закачивать воду в гидробак.

Преимущества установки водяного насоса в частном доме бесспорны:

обеспечивается автономное водоснабжение;
повышается эффективность функционирования водоснабжающей системы;
оборудование и трубопровод эксплуатируются в более безопасных условиях;
имеется возможность создавать запас воды и в случае отсутствия электроснабжения осуществлять ее подачу;
в системе поддерживается постоянная величина давления и стабильный напор жидкости;
увеличивается продолжительность службы различных бытовых приборов, подключенных к конструкции водоснабжения;
снижаются расходы на электропотребление.

Кроме этого, такая станция обладает компактными параметрами, относительно небольшим весом, ее несложно смонтировать.

Механический регулятор давления для скважины

Самый простой и бюджетный способ автоматизировать скважину это поставить на неё механический регулятор давления. Действует он достаточно просто, вода создаёт давление в капсуле, и если оно недостаточно, то замыкаются контакты и насос включается, как только кран закрывается, давление возрастает и контакты размыкаются.

Бывает, что такие реле давления оснащаются манометром, но самые недорогие модели лишены и этого. Такое реле может устанавливаться в любой точке магистрали, давление в трубе везде одинаковое. Самый существенный недостаток этого устройства это отсутствие защиты от «сухого хода» и если по каким-то причинам вода в скважине закончится и давление в системе упадёт, то реле давления подаст электричество на насос, и насос будет работать до тех пор, пока не выйдет из строя.

Второй момент — это наличие гидроаккумулятора в системе. Он выполняет минимум две функции:

Предотвращает частые включения насоса.
Принимает на себя гидроудары, возникающие при резком закрывании крана.

Как работает гидроаккумулятор

Гидроаккумулятор — это бак сделанный из чёрного металла или нержавейки. Как правило, красятся в голубой цвет и имеют ёмкость от 5 до 500 литров. От объёма бака напрямую зависит количество включений насоса. При небольшом потреблении воды в системах, оснащённых гидроаккумуляторами малых объёмов (до 50 литров), запросто может наблюдаться частые перепады давления в напоре воды. Гидроаккумулятор имеет встроенную мембрану накачивается до давления около 2 атм. Давление в системе всегда должно быть выше давления в мембране, иначе мембрана попросту не будет работать.

Во время включения насоса вода начинает заполнять расширительный бак и сжимает мембрану в объёме, так как та имеет более низкое давление. После того как насос отключается, давление в мембране и в баке выравнивается. Когда открывается кран, то вода из бака выливается, а объем вылитой воды из бака заполняет воздух в мембране. В тот момент, когда давление в системе падает до настроенного в реле на включение включается насос и процесс повторяется.

Итак, подведём промежуточный итог. Недорогие реле давления необходимо снабжать датчиком сухого хода и гидроаккумулятором.

Источник статьи: http://mr-build.ru/newsanteh/avtomatika-dla-nasosa-s-gidroakkumulatorom.html

Особенности электронной автоматики

Применительно к электронным блокам управления насосами, нужно отметить несколько важных моментов:

Определенные устройства не позволят регулировать давление включения и выключения насоса, поскольку такой параметр определен производителем как неизменный.
Некоторые устройства способны выключаться только по достижении насосом максимального уровня давления. Иногда эта функция может вызвать неудобства, например, уровень давления в 5 Бар довольно велик для обычной дачи или загородного дома, для обеспечения водоснабжения которых вполне хватит и 3 Бар. Соответственно, возникает необходимость регуляции уровня давления, что потребует от владельца дополнительной покупки редуктора давления, который стоит весьма недешево.

Поэтому, очень важно перед покупкой какой-либо автоматики для насоса ознакомиться с параметрами самого устройства, что убережет систему водоснабжения от повышенной нагрузки, а также от сбоев и поломок. Некоторые владельцы, по той или иной причине, не хотят устанавливать гидробак. В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет

Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику)

В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет. Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику)

Некоторые владельцы, по той или иной причине, не хотят устанавливать гидробак. В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет. Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).

Что нужно подготовить?

Для бесперебойной подачи необходима автоматики, которая будет следить за системой водоснабжения и безаварийной работой.

Минимальный комплект для подачи воды из колодца либо скважины состоит из:

глубинного насоса;
обратного клапана;
поплавка с датчиком;
реле давления;
бака гидроаккумулятора;
электронного блока управления.

Рассмотрим назначение данных элементов.

Насос — это основной силовой элемент, производящий подъем воды из скважины. Обратный клапан — это перепускная мембрана, которая устанавливается непосредственно на выходе силового агрегата, препятствуя обратному оттоку жидкости из трубы.

Поплавковый датчик — элемент автоматики, который следит за уровнем воды в скважине. От его положения зависит, будет дано разрешение на запуск мотора или нет. Также часто, вместо поплавка устанавливают электродный датчик уровня. Схема подключения датчика предоставлена ниже:

Реле давления еще один элемент автоматики, непосредственно управляющий запуском погруженного агрегата и реагирующий на изменение давления в водопроводе.

Гидроаккумулятор — пассивная система поддержки давления в трубе, сглаживающая резкие скачки и перепады напора. Работает в паре с реле давления. Продлевает ресурс насоса, увеличивая время включения и выключение двигателя, путем аккумулирования воды в резервуар.

С элементами системы разобрались, теперь более подробно поговорим о том, как подключить погружной насос к автоматике.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм2. Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

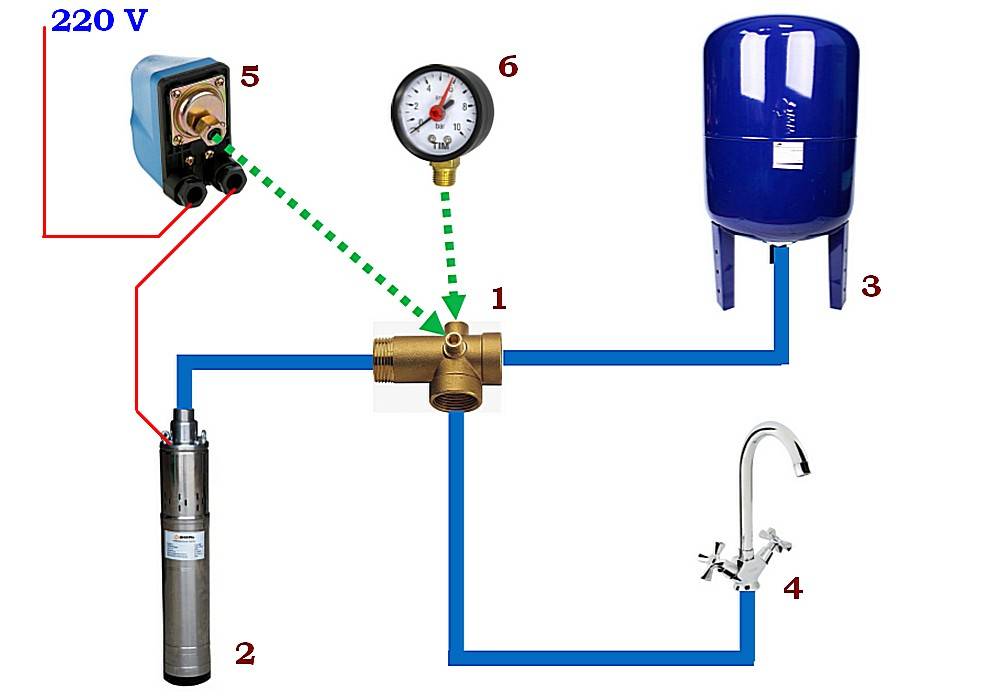

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

Погружной или поверхностный насос.
Манометр.
Гидроаккумулятор.
Датчик давления.
Трубопровод.

Схема установки реле

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

Топ-3 моделей

Несколько моделей механических, стрелочных, электронных пользователи приобретают чаще других.

Для квартиры

Популярны:

Регулятор РМ 5-3W, изготовитель UNI-FITT, Италия. Устройство объединяет механический детектор, манометр и пятивыводной штуцер. Максимальная коммутируемая мощность — 1.5 кВт. Пределы регулировки — от 1 до 4.5 бар.
Стрелочное реле РДС-М, изготовитель Акваконтроль, Россия. Выполняет защиту от сухого (холостого) хода. Присоединительный размер —1/2″. Максимальное давление — до 10 бар.
Электронное реле РДЭ-10 Универсал-1,5 G1/2″, изготовитель Акваконтроль, Россия. Защищает от сухого хода. Автоматически включает насос после остановки. Присоединительный размер —1/2″. Максимальное давление — до 6 бар. Номинальный коммутируемый ток — 6.9 A.

Для частного дома

Часто покупают:

Механическое реле Aqu6352, изготовитель Aquario, Китай. Присоединительный размер —1/4″. Номинальный коммутируемый ток — 16 A. Пределы регулировки — от 1 до 5 бар.
Реле давления механическое MDR 21. Изготовитель Condor, Германия. Присоединительный размер —1/2″. Максимальная коммутируемая мощность — 2.2 кВт.
Стрелочное реле РДС-30, изготовитель Акваконтроль, Россия. Присоединительный размер —1/2″. Коммутируемая мощность — 1.5 кВт. Выполняет защиту от холостого хода.

Схема подключения реле давления РД5 и защиты LP/3

Замена автоматического блока защитным реле LP/3 позволяет сократить расходы на обустройство собственной водяной скважины. Монтаж контактора упрощает электрическую схему, не снижая эффективность установки. Низкая стоимость подобного устройства привлекает владельцев автономных источников, компенсируя основной недостаток. Минусом данного варианта является необходимость запускать глубинную помпу вручную после прекращения работы.

Последовательное подключение с реле давления РД5 способствует остановке насоса как при снижении напора, так и при отсутствии воды в системе. Для перезапуска агрегата требуется присутствие владельца, приводящего в действие помповую станцию.

Особенности монтажа и подключения

Схема подключения блока управления

Потребитель самостоятельно может выполнить монтаж поплавкового выключателя и системы контроля первого поколения. Установку электронных регуляторов и частотных преобразователей лучше доверить специалистам. Приборы контроля размещаются в отапливаемом сухом помещении. Реле давления устанавливается на пятивыводном штуцере перед входом в гидроаккумулятор. Остальные входы соединяются: с трубой от насоса, разводкой к точкам разбора, манометром. На участке между помпой и баком врезается обратный клапан.

Поплавковый механизм и защита от «сухого хода» устанавливаются на насос до его опускания в скважину. Для корректной работы блоков управления требуется установка фильтров.

Настройка

Самостоятельная настройка параметров возможна только на механическом реле давления. Она осуществляется при открытом корпусе. Внутри прибора расположены две пружины. Поворотом большей детали регулируется давление включения помпы. Ослабление и закручивание небольшой пружины изменяет разницу между верхним и нижним давлением.

Роль гидроаккумулятора в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора

Когда гидробак не нужен

В системах полива гидроаккумулятор не нужен, так как при постоянном открытом кране насос будет работать без выключения. Если в данной схеме присутствует накопительная емкость, оборудование будет часто включаться, что приведет к преждевременной выработке ресурса.

При покупке насоса с автоматической системой, предполагающей плавный запуск двигателя, ГА также не нужен. Гидроудар трубам не грозит, так как поток жидкости движется медленно.

Как работает автоматика и защитные механизмы

Задача автоматики для скважины — обеспечить оптимальное функционирование электронасосов любого типа, отключать их от электропитания в ситуациях, которые грозят поломкой. Устройства реагируют на параметры воды, разрыв цепи выполняется электромеханическими контактами или через электронные блоки.

Управление насосом по давлению

Работу выполняет гидрореле. Оно отключает питание электронасоса при верхнем давлении и включает при падении до низшего. Работает совместно с гидроаккумулятором, реагируя на изменения, происходящие в этом резервуаре.

В бачке имеется мембрана, которая разделяет внутреннее пространство на 2 части — одну занимает воздух, другую — вода. Когда закачивается жидкость, давление в гидроаккумуляторе возрастает. Через подвижный шток мембрана воздействует на контакты реле, которые размыкают электрическую цепь. Когда из бачка забирают воду, давление падает, контакты на реле замыкаются.

Управление насосом по давлению.

Регулируется устройство всего 2 винтами. Их вращением устанавливают пороги срабатывания. Прибор автоматически управляет подачей воды в систему в зависимости от давления в ней. Такие реле используют для насосных станций и других видов помп.

Реле давления с защитой от работы на сухую

Иногда уровень воды падает настолько, что насосу грозит перегрев и поломка. Необходим прибор с датчиком сухого хода, подающим сигнал на реле, которое отключит помпу, чтобы не сгорела. Оно реагирует на понижение давления жидкости в электронасосе до критического уровня. Устройство и действия полностью совпадают с реле давления. Границу срабатывания регулируют 2 винтами.

Разновидности поплавковых механизмов

Поплавки включают в общую схему водопровода. Различают изделия, встроенные в электронасосы и отдельные. В первом варианте они служат выключателем помпы, когда кончается вода. Это предохраняет агрегат от работы насухо и поломки.

Наружные поплавковые механизмы располагают в емкостях, куда закачивается жидкость. В домашнем водопроводе это бачок, который устанавливают для создания напора в системе, если нет гидроаккумулятора. Поплавок управляет работой насоса, отключая его, чтобы избежать перелива. Защитными функциями от сухого хода такие модели не обладают.

Контролирование работы по уровню воды

Устройство необходимо поместить в колодец.

Глубинный электронасос охлаждается водой. Когда она в источнике падает и обнажается корпус агрегата, а двигатель продолжает работать, горит обмотка. Это самая опасная поломка для погружных помп, поэтому на многих моделях устанавливают защиту от перегрева.

Когда она отсутствует, применяют поплавковый выключатель, который реагирует на понижение уровня воды и отключает электричество.

Такие устройства размещают в колодцах, в скважине не хватает места. Конструкция простая: в корпусе находится шарик и рычаг. Когда поплавок опускается, шарик своим весом заставляет рычаг разомкнуть контакты. Жидкость прибывает, поплавок всплывает, помпа включается. Порог срабатывания выставляют, меняя точки подсоединения проводки.

В скважине устанавливают поплавки с другим принципом работы. Они оборудованы электролитическим выключателем. Когда есть жидкость, проходит ток. При падении уровня цепь разъединяется, электричество не подается. В приборе применяется электронная схема.

Пресс-контроль

Устройство находится в водопроводе, откуда управляет перекачивающим агрегатом. Состоит из намагниченной шторки (лепестков) и электронного блока. Когда в магистрали есть вода, лепестки подняты, замыкают своим магнитным полем геркон — электромагнитный коммутатор. Если поток жидкости прекращается, шторка падает, герконовые контакты размыкаются.

Через них проходит малый ток на электронную часть устройства. Она состоит из мощных элементов, управляющих подачей напряжения на водяной насос.

Пресс-контроль.

Простейшие приборы регулируются размерами шторок. Тонкая настройка производится герконом на моделях, в которых предусмотрено его перемещение относительно лепестков. В зависимости от расстояния меняется сила магнитного поля и порог срабатывания герконового переключателя.

Автоматика для насоса без гидроаккумулятора

Можно построить автоматику без гидроаккумулятора, но для этого вам нужен погружной насос с частотным преобразователем. В таких случаях все равно ставят маленький бачок литров на 5, чтобы вода шла сразу после открытия крана потому, как у насоса имеются задержки при включении, пусть даже секундные.
Обычный глубинный насос может быть либо включен, либо выключен, в то время как насос с частотным преобразователем умеет подстраиваться под режим текущего водопотребления и выдавать больше или меньше воды. Открыв кран, насос включится, и будет качать воду, открыв 2 крана, будет сильней качать и так далее, пока не достигнет максимума своих возможностей.Ярким примером такого насоса является Grundfos SQE, а также трехфазные насосы, к которым можно купить блок управления с частотным преобразователем.

Защитная автоматика – особенности работы устройства

Зачастую насос ломается из-за эксплуатации при повышенном или пониженном напряжении в электросети. Причиной поломки также может стать работа агрегата без воды, то есть, на сухом ходу

При покупке защитных реле следует обращать внимание на значение питающего насос напряжения и разрешенное отклонение от этого показателя

С целью защиты насосов для воды на рынке есть несколько типов устройств:

Пускозащитные приборы, которые изготавливаются на печатных платах;
Релейные блоки для управления;
Устройства, изготавливаемые на базе разных микропроцессоров.

Чаще всего производители насосов выбирают релейные блоки. Функция такого блока заключается в коммутации реле давления при токах до 4 А.

Блок автоматики для скважины

Это уже более продвинутые системы, которые и стоят в 10-15 раз дороже обычного реле давления. За эти деньги вы получите удобное управление минимальным и максимальным давлением на ЖК-дисплее, встроенную защиту от сухого хода, защиту от заклинивания насоса, а в некоторых моделях и автоматические запуски через определённый интервал времени после остановки насоса из-за ошибки.

Эти автоматические регуляторы для скважины также будет нелишним дополнить гидроаккумулятором. Как правило, ставят на такие системы небольшие баки, объёмом около 5 литров, для того, чтобы компенсировать гидроудары.

Всю автоматику, использующуюся для контроля за работой насоса, подразделяют на 3 вида в хронологическом порядке согласно последовательности ее создания.

1-го поколения

Это первая и простейшая автоматизированная система управления насосным оборудованием. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Состоит она из трех основных частей.

Датчик сухого хода. Необходим для отключения насоса при отсутствии воды, которая служит охладителем, без нее насос перегреется и обмотка сгорит. Но также может устанавливаться дополнительный поплавок-выключатель. Его функция схожа с датчиком и отталкивается от уровня воды: когда он понижается – насос выключается. Эти простые механизмы надежно защищают дорогостоящее оборудование от порчи.
Гидроаккумулятор. Является необходимым элементом для автоматизации системы. Выполняет функцию накопителя воды, внутри которого расположена мембрана.
Реле . Устройство, контролирующее уровень давления, должно снабжаться манометром, позволяющим настраивать рабочие параметры контактов реле.

Датчик сухого хода

Автоматика первого поколения для глубинных колодезных насосов отличается простотой за счет отсутствия сложных электрических схем, а потому его установка на любое насосное оборудование не является проблемным.

Функционал системы так же прост, как и механизм работы, который завязан на понижении давления в гидроаккумуляторе при израсходовании воды. Вследствие чего включается насос и заполняет емкость новой жидкостью. При полном заполнении насос отключается. Этот процесс продолжается циклично . Возможна регулировка минимального и максимального давления посредством реле. Манометр позволяет установить нижний и верхний предел срабатывания автоматики.

2-го поколения

Второе поколение отличается от первого использованием электронного блока управления, к которому подключены датчики. Они распределены по всей насосной системе и следят за работой самого насоса и состоянием трубопровода. Вся информация поступает к электронному блоку, который ее обрабатывает и принимает соответствующие решения.

При использовании автоматики 2-го поколения может не использоваться гидроаккумулятор, так как трубопровод и установленный в нем датчик выполняют аналогичную функцию. Когда давление в трубе падает, сигнал от датчика поступает в узел управления, который, в свою очередь, включает насос и восстанавливает напор воды на прежний уровень, а по завершении отключает его.

Для установки автоматики 2-го поколения необходимы базовые навыки в обращении с электроникой. По принципу действия системы 1-го и 2-го поколения схожи – контроль давления, но по стоимости система 2-го поколения значительно дороже, вследствие чего пользуется меньшим спросом.

3-го поколения

Такая система отличается высокой надежностью и эффективностью, но и стоит дороже своих предшественников. Точная работа системы обеспечивается продвинутой электроникой и позволяет экономить на электроэнергии. Для подключения этой системы необходим специалист, который не только установит, но и настроит правильную работу блока. Автоматика обеспечивает полный комплекс защиты оборудования от поломки начиная от «сухого хода» и разрыва трубопровода и заканчивая защитой от скачков напряжения в сети. Принцип работы, как и во 2-ом поколении, не связан с использованием гидроаккумулятора.

Главное отличие – это возможность более точно регулировать работу механических узлов. Например, при включении насос стандартно качает воду на максимальной мощности, в чем нет нужды при ее малом расходе, а электричество потребляется по максимуму.

Автоматика и подключение скважинного насоса «Малыш»

Особое место среди множества моделей погружных насосов занимает «Малыш». С ним знакомы практически все дачники и жители загородных домов, пользующиеся скважинами. Даже если впоследствии приобретался более мощный агрегат, то раскачка скважины производилась именно вибрационным «Малышом».

Для долговечной эксплуатации насосов «Малыш» крайне необходим гидроаккумулятор

Прежде чем разбираться, какая нужна автоматика для насоса «Малыш», стоит рассмотреть его технические характеристики:

производительность насоса – 430 л/мин. (без подъема);
подъем на высоту до 40 м;
мощность двигателя – 250 Вт.

Забор воды может быть верхним и нижним, что зависит от модели. При верхнем положении всасывания двигатель лучше охлаждается, так как в ходе работы полностью находится в воде. Также не происходит ненужного всасывания ила или других нежелательных частиц со дна скважины.

Что касается автоматики для вибрационного насоса, в том числе и для «Малыша», то подойдут самые стандартные модели. Большая часть насосов «Малыш» имеет встроенную защиту от перегрева, который может возникнуть при перепаде напряжения или работе насухую. Необходимо дополнительно приобрести только командное реле. Относительно применения гидроаккумулятора ситуация следующая: данному агрегату для поддержания долговечности эксплуатации он крайне необходим. Стоит подключить к системе мембранный бак емкостью 25-50 литров, именно такой объем оптимален при мощности насоса «Малыш».

Для вибрационных насосов «Малыш» подходят стандартные модели автоматики

Электрическая схема подключения

Подключать скважинный насос без автоматики не рекомендуется

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

Автоматика первого поколения

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

Автоматика второго поколения

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.
