Автоматика для теплиц: 4 способа автоматизации процессов

Какое оборудование понадобится:

• Автоподъемники для форточек . При достижении заданной температуры маслосодержащая жидкость внутри механизма расширяется, за счет чего в парнике поднимается форточка. Если температура снижается, жидкость сжимается форточка опускается. Система работает автономно, без электричества, благодаря пружинам поднимаются форточки любых типов. Монтаж таких систем отличается простотой (достаточно 5 минут).
• Нагревательные приборы для подогрева почвы . Для нагрева почвы используются ТЭНы, терморегуляторы, электрические кабели, а также другие приборы с разной интенсивностью. На степень интенсивности влияют команды датчиков температуры.
• Освещение . Система состоит из ламп, датчиков света, фоторезистора. Управляющий сигнал формируется на основе изменений сопротивления интенсивности светопотоков. Также для регулирования степени освещенности применяются автоматические шторы.
• Системы автополива . Чтобы автоматизировать полив используются специальные гигрометры. Для экономии также устанавливаются датчики расхода воды. Благодаря таймеру, орошение включается и выключается в заданное время.

Забор вот она моя изюминка

Неспроста, говорят, что оригинальный забор – это изюминка любого загородного строения. Показать вкус и чувство стиля владельца, сделать участок ярким на фоне остальных строений, всё это способен сделать забор, если его оригинально оформить.

Заостренные концы деревянного забора можно превратить в набор разноцветных карандашей. Нужно только выкрасить дерево в разные цвета.

Решетка в саду изменит свой внешний вид после применения на ней красок и трафаретных рисунков.

Пластиковые бутылки можно использовать для создания разнообразных животных, птиц и деревьев. Вам нужно только перекрасить их в соответствующий цвет.

Не выбрасывайте пробки, ведь с их помощью можно создавать немыслимые узоры, картины. В конце работу следует покрасить.

Читайте:  Плетение из газетных трубочек для начинающих: фото, заготовки, способы плетения, секреты успешного плетения

Полено можно перевоплотить в кормушку для птичек.

У вас на участке много свободного места? Сделайте водоем. Для этого:

• выкопайте ямку любого размера;
• сделайте герметизацию поверхности;
• убедитесь, что земля не впитывает воду;
• украсьте водоем натуральными камнями.

Выбирая камни, смотрите, чтобы они соответствовали размерам водоема. Нецелесообразно большой водоем украшать крошечными камнями. В целом, создание озера – не такой уж сложный процесс. Потраченное время и силы не пойдут прахом.

Умная теплица из поликарбоната

Устройство умной теплицы

Почему именно теплица из поликарбоната умная? Все очень просто, этот материал отвечает всем требованиям конструкции.
Он имеет отличные технические показатели, которые помогут сэкономить тепло и правильно распределит солнечные лучи. Влага внутри будет сохраняться дольше.
Что нужно сделать для создания умной теплицы? Как и говорилось выше, умная теплица представляет собой конструкцию с автоматическим поливом, обогревом и проветриванием.

Автоматический полив в теплице

Автоматический полив можно организовать в принципе в любой конструкции теплицы.Для этого понадобиться:

• Трубы.
• Насадки.
• Автоматика.
• Постоянное электроснабжение.

Особенности:

• Стоит учесть, что для того, чтобы можно было организовать автоматический полив нужно иметь постоянный бесперебойный источник водоснабжения. Это может быть колодец или скважина с насосным оборудованием для постоянной подачи воды.
• Трубы проводятся в теплице согласно установленной системе полива. Как правило, они прокладываются вдоль посаженых растений или между грядками.
  Все зависит от того, на сколько растение любит влагу. Также используются многочисленные насадки (капельное орошение, дождевальное, внутрипочвенное).
• Что касается автоматики, то она должна быть качественной. Автоматический полив может включаться от определенного пульта управления, который находится рядом с конструкцией, а может и от датчика, который выставляется на определенную температуру в конструкции или на уровень влажности.

Подключить оборудование можно и самостоятельно. На фото показаны примеры такой теплицы с автоматическим оборудованием.

Самостоятельное автоматизирование теплицы

Автоматическое проветривание

Теплицы в разумном управлении помогают экономить время. Это касается и проветривания теплицы.
Оно необходимо для того, чтобы вовнутрь теплицы поступал свежий воздух, а прогретые воздушные массы вышли наружу.

Этапы работы:

• Осуществляется проветривание теплицы за счет открытия форточек, которые на покрытии должны быть расположены правильно.
  Одной или двух таких форточек будет мало для осуществления качественного проветривания. Конечно, количество зависит от размера теплицы. Все они располагаются вверху каркаса.
• Для автомата проветривания необходимо приобрести датчики, гидравлическое оборудование или другие виды автоматики.
• Как это работает? Внутри конструкции теплицы под самым верхом устанавливается датчик температур, который имеет подключение к оборудованию, установленному на форточке теплицы.
• Датчик программируется на определенную температуру, по достижению которой срабатывает автоматика и при помощи гидравлического цилиндра форточка автоматически открывается.

Для программирования такого датчика есть специальная инструкция. Необходимо ее точно соблюдать.

Автоматическое отопление

Конструкцию теплицы нужно отапливать в том случае, если она используется в холодное время года, например, в конце зимы или ранней весной. Для того, чтобы создать растениям комфортную среду надо использовать отопительное оборудование.
Его на сегодняшний день очень большое количество.Как это работает:

• Есть инфракрасные обогреватели, которые также имеют датчик температур. И как только температурный режим начинает внутри конструкции снижаться, сразу включается автоматика.
  Такой способ является надземным отоплением.
• Есть также и внутрипочвенное отопление, в котором принимают участие специальные пластины. Они также имеют температурные датчики и включаются автоматически.
  Единственное, что нужно учесть, такие пластины устанавливаются внутри грунта под самими растениями.

Можно использовать автоматику на обычных газовых горелках или так называемых буржуйках из металла. Если газовые горелки некоторых видов могут уже в своем наборе иметь автоматику, которая включает и выключает оборудование, то вот самодельные печи требуют приобретения отдельно автоматической системы.
Устанавливать его не сложно. Пульт управления может находиться рядом с теплицей или в подсобном помещении.
Также используется температурный датчик, который программируется на определенный режим.

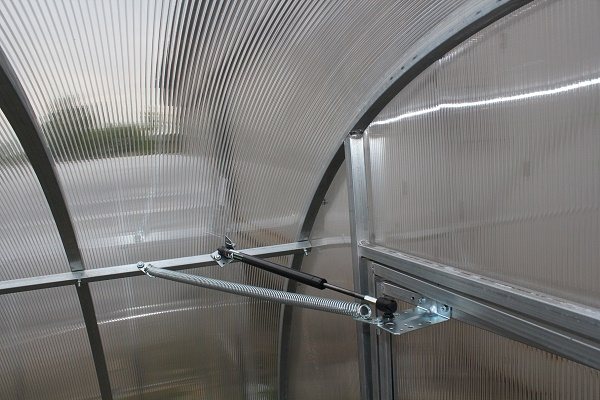

Установка автомата в теплицу: термовент для проветривания

Наиболее простой способ контроля температуры в теплице из поликарбоната – установка автоматических форточек для проветривания. Чаще всего, автоматическая форточка комплектуется термоприводом, который приводит устройство в действие при изменении температуры внутри парника.

Принцип работы термовента основывается на способности расширения масел при нагревании. Кроме того, на термоприводе можно настроить нужную температуру для автоматического проветривания теплицы. Выбрать автоматический открыватель форточек помогут советы специалистов: https://homeli.ru/dvor-i-sad/teplitsy/avtomaticheskij-otkryvatel-fortochek-dlya-teplitsy

Автоматический механизм монтируется на окна или фрамуг не имеющей большой парусности. Открыватель устанавливается внутри теплицы, в верхней части открываемой конструкции. Для его монтажа необходимо иметь лишь шуруповерт и саморезы. Термопривод может монтироваться и на дверях теплицы.

Голландское тепличное хозяйство Kwekerij Grenspaal известно своими инновациями в тепличной отрасли. В августе 2016 г. фирма Maurice Kassenbouw начала здесь строительство новой высокотехнологичной теплицы, которое было закончено в декабре того же года. В этой теплице смонтированы сенсоры фирмы Yookr для контроля микроклимата. По словам Роя Стейха, владельца теплиц Kwekerij Grenspaal, обычно требуется около года, чтобы как следует ознакомиться с особенностями новой теплицы и научиться правильно задавать настройки микроклимата. Ожидается, что благодаря установке сенсоров «Yookr» этот период удастся значительно сократить. Показания сенсоров отображаются графически, что позволяет сразу оценить ситуацию в целом. Они измеряют температуру, относительную влажность воздуха и концентрацию СО2 в различных точках теплицы. Обычно эти показатели измеряют в одной определенной точке каждой секции. По словам Р. Стейха, благодаря такой всесторонней оценке температуры во всей теплице возможно оптимизировать микроклимат в течение нескольких недель. Ранее на это требовалось несколько месяцев. В конечном счете оптимизация параметров микроклимата потребовала всего 3 месяца вместо года, как это бывало раньше. Приятнее всего, что эффект от внесения изменений виден сразу же, и это позволяет лучше узнать теплицу. Сенсоры, установленные в теплице хозяйства Kwekerij Grenspaal работают на базе новой сети LoRaWAN фирмы KPN. Эта сеть действует на территории всей страны и позволяет использовать беспроволочные сенсоры, которые годами могут работать от одной батарейки. Благодаря этой сети дорогие системы сенсоров с множеством проводов и кабелей ушли в прошлое. Запуск теплицы был лишь первым шагом сотрудничества хозяйства и фирмы Yookr. Помимо измерений параметров микроклимата, Р. Стейх хочет знать побольше об особенностях выращивания кистевых томатов и других возможностях оптимизации работы. Благодаря сотрудничеству с Yookr ему стала доступна вся информация, имеющаяся в распоряжении фирмы. Фирме Maurice Kassenbouw этот проект предоставил возможность отслеживать параметры микроклимата новой теплицы на постоянной основе. Эти данные позволяют дистанционно оказывать владельцам теплиц техническую поддержку. Кроме того, эти данные позволяют улучшить новые проекты теплиц. Этот проект является хорошим примером взаимовыгодного сотрудничества фирм Nursery Grenspaal, Maurice Kassenbouw и Yookr. Ссылка на источник

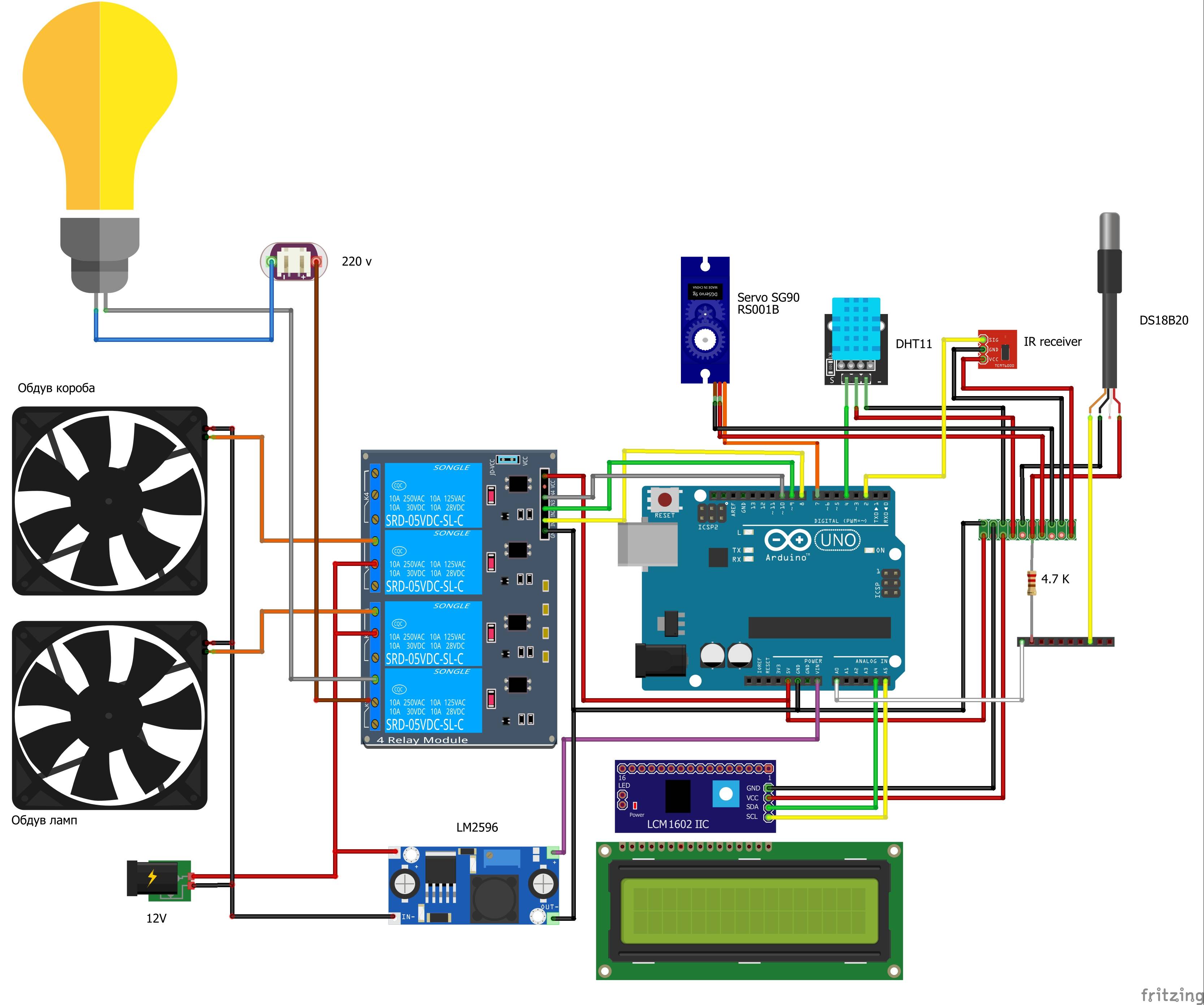

Автоматика для теплицы на микроконтроллере

Автоматизация теплицы возможна благодаря точным датчикам, считывающим температуру, уровень влажности и освещения внутри и снаружи теплицы, таймерам, которые передают сведения на специальный контроллер. После чего система управления, на основе встроенных в программу алгоритмов, оценивает показания с датчиков и принимает решения на включение или выключение исполнительных устройств теплицы.

Именно программный регулятор приводит в действие насос системы орошения, вентилятор и доводчик форточки, осветительные и отопительные приборы. На сегодня, существует множество контроллеров, главная задача которых – регулирование микроклимата в теплице. Цена на контроллер зависит от количества аналоговых входов и памяти устройства. Наиболее доступным является контроллер Атмега на платформе Ардуино.

Автоматика для теплицы на микроконтроллере ориентирована на важные процессы, проходящие внутри парника

Программа автоматики для теплицы на микроконтроллере ориентирована, в первую очередь, на такие процессы как:

1. Установка заданной температуры и влажности воздуха.
2. Включение, выключение осветительных приборов в зависимости от времени суток и года.
3. Управление системой аэрации (открытие и закрытие форточек, запуск вентиляторов при перегреве воздуха в теплице).
4. Управление системой полива в зависимости от этапов развития растений.

Подобная автоматика позволяет добиться максимальных результатов при выращивании даже самых прихотливых культур, но отличается высокой стоимостью, поэтому может быть рентабельной только на больших и промышленных сельскохозяйственных объектах.

Обзоры готовых проектов умных теплиц + цены и фото

Примеры наиболее распространенных моделей готовых проектов представлены в таблице ниже:

Название модели	Особенности	Цена, руб.	Фото.
Отечественные
Умная теплица (4*2*2 м)	Бывают типовыми или изготавливаются по заказу. Выполняются из поликарбоната. Снабжена системами терморегуляции и автополива. Срок службы – 15 лет.	от 7200	.
Новатор-4 (в комплектациях “Комфорт”, “Классика”, “Премиум”, “Элит”); размеры варьируют	Модель арочной формы с сечением труб 4*4 см и расстоянием между дугами 0,66 м. Выполнена из поликарбоната. Выдерживает до 160 кг снега на м2.	от 11000	.
LIFE ENERGY-4 (в стандартной и дополнительной комплектациях)	Круглогодичная. Выполнена с однокамерным стеклопакетом. Снабжена автоматическими системами: полива, вентиляции, подсветки и обогрева.	524600-1573900	.
LIFE ENERGY-5	Круглогодичная, шириной 4 м. Выполнена с люками для проветривания (2-6) с автоприводом. Снабжена автоматическими системами: полива, вентиляции, подсветки и обогрева.	626100-1848300	.
ЙоТик (обучающий электронный набор-конструктор)	Набор включает: корпус в виде конструктора, контроллер ЙоТик v1.0, плату расширения Ардуино, светодиодную ленту 20 см, модули четырех реле и силового MOS транзистора, электропомпу, трубку для подачи воды; а также датчики освещенности, температуры, влажности воздуха, почвы.	15 000	.
Ардуино Мега	Конструкция позволяет создать теплицу с функциями автоматического контроля температуры, влажности, освещенности, проведения полива, создания необходимого микроклимата. Управление возможно дистанционно.	15 000
“Умная теплица” по Курдюмову	Предусмотрены автоматизированные режимы: контроля над температурой воздуха, мульчирования почвы, капельного полива, а также проветривания.	22700-77000	.
Иностранного производства
WERDEBOX (создана в Италии)	Источниками освещения являются светодиоды. Культуры могут выращиваться на 4-х ярусах. Для роста растений предусмотрены специальные капсулы. Благодаря современному дизайну теплица легко вписывается практически в любой интерьер.	600 000	.

Основные преимущества автоматизированных систем на основе микроконтроллера Arduino

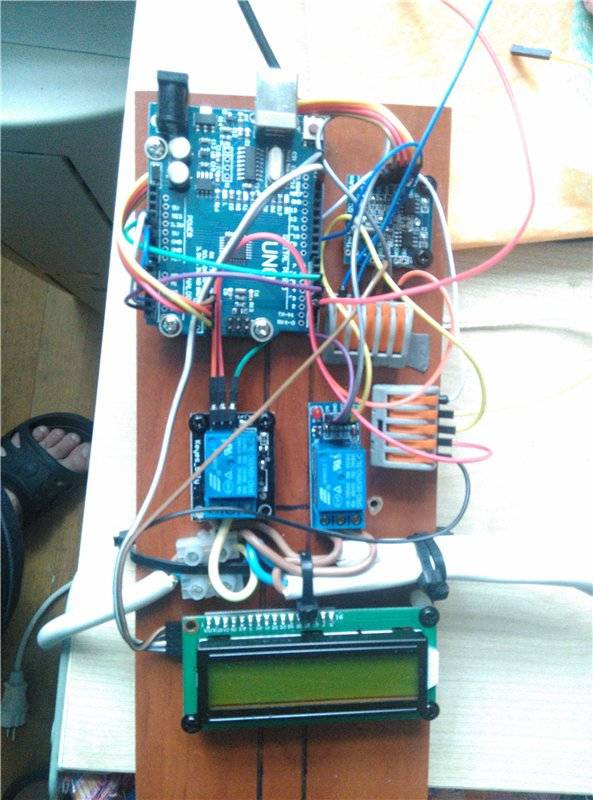

Никто вам не запрещает спаять собственную плату и самому же её запрограммировать с помощью низкоуровневых языков. Однако автоматика на ардуино и готовых микроконтроллерах значительно облегчит весь процесс и сэкономит время. Ведь куда проще купить уже готовый продукт с набором библиотек и приспособить его под свои задачи. А доступная автоматика на ардуино мега 2560 может пригодиться во многих сферах жизни, от голосовых выключателей для умного дома и до электрических щеколд с детектором движения. Главные преимущества, которыми славится именно автоматика ардуино, это:

Низкий порог вхождения. Нет необходимости получать образование инженера, достаточно просмотреть пару обучающих видео и иметь базу в программировании.
Большое количество уже заготовленных библиотек. Ардуино применяется на просторах СНГ многими любителями робототехники, вплоть до того, что производство различной электроники становится их хобби. Соответственно, и в сети пользовательское сообщество крайне активно, размещает большое количество заготовок и готово вам помочь в решении любых проблем. Качество библиотек, из-за низкого порога вхождения, страдает, но никто не запрещает создать свою собственную, достаточно изучить семантику языка С++ или использовать уже готовые трансляторы.
Большое количество периферии

Неважно, необходима вам автоматизация теплицы на ардуино или датчик освещённости, вы найдёте любые модули, вплоть до датчиков звука и распознавателей голоса. Да, часть плат стоит немалых денег, но всегда можно найти дешёвые аналоги, например, модуль wi-fi от сторонних производителей esp8269, стоящий в 10 раз дешевле официального.
Большое количество информации

Любая проблема, с которой вы столкнулись, уже была у кого-то, и вы наверняка найдёте её решение в Гугле. Существует и полноценная литература, с которой можно ознакомиться.

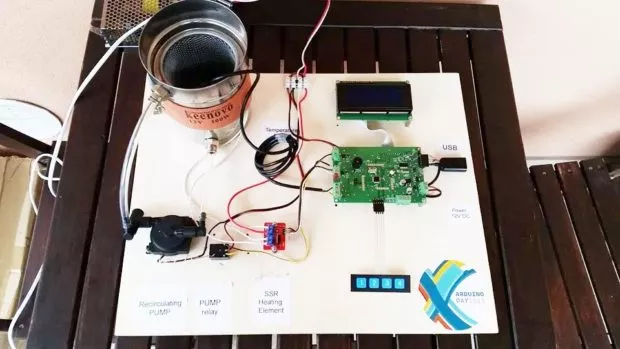

Однако простые автоматизированные системы, например, для варки пива или теплиц, не требуют и части тех ресурсов, что способна выдать плата. Соответственно, большинству пользователей эти недостатки покажутся бессмысленными. Если же вы решите собрать свой 3-Д принтер или более сложную конструкцию, стоит присмотреться к аналогам. Но и порог вхождения у конкурентов Ардуино будет куда выше.

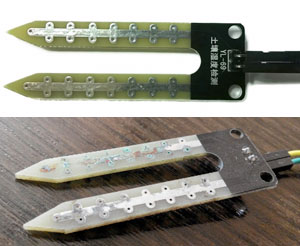

Влажность почвы и полив

Еще важный параметр для теплиц – влажность почвы. В разные стадии роста и созревания этот параметр меняется. Самая большая потребность растений во влаге в рассадный период – до 90-95%, а также в фазу плодообразования и плодоношения.

Системы автополива

Автополив в теплице устроен по разному, но в итоге все приходят к дозирующему поливу. Датчики влажности почвы можно использовать но с тащтельной доработкой. Китайские датчики влажности из печатных плат могут показывать точные данные не больше месяца, после чего металлическая поверхность контактов расзрушается и окисляется. Если использовать этот датчик, то в конце концов придет момент, когда вы зайдете в теплицу а у вас там бассейн, все залито а ваши растения вероятно всего погибнут. Поетому датчики влажности можно использовать совместно с датчиком потока воды (счетчиком воды). Надо замерить количество потребляемой воды в сутки и задать этот параметр. Датчик влажности почвы можно использовать но с доработкой, контакты должны быть из такого материала, который проводит электрический ток и как можно меньше окисляется. Это может быть медь, но и она окисляется ос временем, но это уже хорошо, т.к. можно раз в год чистить контакты и опять использовать. Но лучше попробовать графитовые стержни, графит проводит электрический ток и не окисляется. Я пока не пробовал, но вот хоче сделать для теста такой датчик. Вообщем за основу надо взять показатели счетчика воды, а датчиком влажности можно отключать полив, если он покажет максимальные значения. Например в дождливую погоду, расход воды уменьшается в разы, и установленного количества воды для датчика потока можнт быть черезчур много. Так что контроль для полива лучше сделать комбинированным.

Полив включается с помощью реле по сигналу от датчика или по времени. Емкость для полива должна находиться на высоте и полив лучше делать “самотеком” просто открывая или закрывая электроклапан. Таким образом можно сделать более автономную систему, т.к. для питания контроллера и клапанов хватит обычного аккумулятор и солнечной батареи. Такой принцип работы полива будет уместен в местах, где часто отключают электричество на длительное время.

Этапы внедрения автоматики в теплицу

Автоматические системы внедряют после установки основного каркаса. В первую очередь организуют систему вентиляции.

Система автопроветривания

Автоматическая вентиляция должна обеспечивать приток свежего воздуха в зависимости от температуры внутри. В обычных условиях нагретый солнцем воздух застаивается и приводит к распространению заболеваний и плесени, а также может стать причиной снижения урожайности. Вентиляция происходит через открытие форточек, которые автоматическая система также должна вовремя закрыть.

Видео: Автоматическое проветривание для теплицы своими руками

Для управления форточками чаще всего ставят гидравлическое оборудование как промышленного, так и самодельного типа.

Правильное расположение и количество форточек помогает достичь нужной циркуляции воздуха.

Рекомендуется следовать следующим принципам:

• располагать форточки следует на максимально доступной высоте;
• в небольших теплицах размещают по 2 форточки на 2 м крыши.

Организация капельного орошения

Капельный полив считается наилучшим способом доставки влаги прямо к корневой системе растений. Его принцип состоит в прокладывании по схеме разветвлённой системы тонких трубок из резины или пластика, которые подсоединяются к источнику воды

Автоматизация капельного орошения состоит в своевременном открытии крана подачи воды, для чего используются гидроавтоматы. Включение полива может происходить с пульта управления или зависеть от показаний датчиков влажности или температуры. Датчики устанавливают прямо в почву, возле корневой системы растения.

Мульчирование почвенной среды

Почва в теплице должна быть укрыта рыхлой органикой, что значительно снизит количество сорняков и поможет поддерживать необходимый уровень влажности. Ранней весной и осенью проводят укрытие грунта специальным чёрным материалом, который обеспечивает дополнительный прогрев почвы и воздуха. Для теплиц лучше всего подходит агроволокно плотностью 40–60 г/м².

Летом для мульчирования грядок можно использовать скошенное сено или опилки.

Автоматика для теплиц

Основное назначение системы автоматизации выращивания растений состоит в том, чтобы обеспечить все условия для развития без участия или с минимальным участием человека. Основные функции автоматики следующие:

• Система проветривания и поддержания нормальной температуры внутри, в зависимости от наружной температуры воздуха.
• Автоматический капельный полив и подкормка.
• Система подогрева воздуха в холодное время года.

Для нормального развития растений в темное время необходимо дополнительное освещение, которое также включается с помощью системы автоматики.

Автоматика для проветривания

Автоматическая система для проветривания может быть двух типов, но основным элементом является небольшой гидроцилиндр, который открывает фрамуги для проветривания. Один из способов довольно простой, для открытия используется гидроцилиндр, полость которого наполнена специальной жидкостью.

При повышении температуры жидкость расширяется и выдвигает поршень, который и открывает фрамугу. При снижении температуры жидкость сжимается, и под действием пружины поршень возвращается, закрывая окно.

Рис. 8 Устройство автоматического проветривания

Другой способ более точный и сложный, с установкой контактного термометра и сложного механизма открытия и закрытия фрамуги. Это позволяет более точно регулировать температуру, но требует немалых затрат на установку.

Системы капельного полива

При капельном поливе вода поступает к корням растений небольшими порциями, успевая при этом немножко прогреться. При этом почва все время остается влажной, что благоприятно сказывается на росте.

Рис. 9 Капельный полив

Для автоматического полива используют шланги с капиллярными отверстиями, через которые вода капает к корневой системе. Емкость для воды можно устанавливать внутри теплицы или снаружи. В резервуар вода подается из водопровода, контроль уровня и пополнение при расходе осуществляется с помощью поплавкового затвора.

Из резервуара вода поступает к капиллярным трубкам через кран с дистанционным управлением. Он может открываться с помощью автоматики либо в определенное заданное время, или при изменении уровня влажности в теплице. Систему полива можно использовать и для подкормки, добавляя в резервуар жидкое удобрение.

Автоматика для обогрева почвы и воздуха

Если теплица используется в холодное время года, то для созревания овощей необходим обогрев. Для обогрева применяют несколько способов:

• установка электрических тепловых пушек, калориферов и обогревателей;
• прокладка системы теплый пол, с подключением к котлу или электричеству;
• установка котла, газового или электрического с радиаторами по периметру теплицы.

Рис. 10 Схема обогрева теплицы Система автоматики должна включать отопление при понижении температуры и выключаться при достижении оптимального уровня.

Приборы освещения

Недостаток света сказывается на развитии овощей, поэтому необходимо в теплице устанавливать освещение для продления светового дня осенью и в зимнее время. Продолжительность светового дня должна быть в пределах 12-16 часов в сутки.

Для освещения используют следующие типы ламп:

• накаливания, создает инфракрасное излучение и при близком расположении от растений может их обжечь;
• натриевая, самая эффективная для роста растений, но имеет малый срок эксплуатации;
• светодиодная, самая широко применяемая лампа для освещения, дает яркий свет, приближенный к солнечному;
• люминесцентная, обладает ярким светом и длительным сроком службы.

Рис.11 Светильники для освещения Кроме того, для освещения используют ультрафиолетовые и инфракрасные лампы. Причем инфракрасная лампа может не только освещать, но и обогревать теплицу. Ну а автоматизировать процесс включения света не сложно, достаточно установить датчики освещенности, или таймеры. Таймеры будут включать и выключать свет в определенное заданное время.

Автоматизация в теплице создает оптимальные условия для выращивания растений без участия человека. Изготовить и установить обычную теплицу на участке не сложно. Но как при этом сделать умную теплицу своими руками, чтобы все процессы в ней происходили автоматически, здесь задача посложнее. Но при кажущейся сложности ничего не обычного нет, и при определенном умении сделать это не сложно.
