Как сделать вентиляцию в курятнике своими руками

Виды вентиляционных систем и их устройство

Вентиляционные системы различаются между собой по способу взаимодействия с воздухом.

Что влияет на устройство системы

Естественная организация вентиляции учитывает природные (физические) свойства (например, теплый воздух поднимается наверх, поэтому отработанные воздушные массы чаще выходят через вентиляционные отверстия на крыше). Для принудительной важны общая площадь, общее фактическое и планируемое поголовье кур.

Основные параметры, которые влияют на обустройство вентиляционных схем в курятнике:

• размер помещения – не меньше квадратного метра на 5 особей, если содержание в клетках – то на 10;
• уровень самого курятника (возможность установки дополнительной системы при отсутствии сквозняков и «застойных» мест);
• регулярная чистка.

Важно учитывать материалы, из которых изготовлена система и трубы – пластиковые и металлические элементы необходимо утеплять. В противном случае система начнет отпотевать, будет скапливаться влага, «затухать», а в зимнее время – застывать, что влияет на проходимость труб (в некоторых случаях конденсированная влага перекрывает воздуховод полностью)

Более того – утепление снижает уровень шума (от ветра, мусора).

Самостоятельное изготовление приточно-вытяжной системы для птичника

Изготовить механическую систему с приточно-вытяжным принципом работы можно самостоятельно. Заблаговременно необходимо подготовить:

• вентилятор (важна центробежная схема действия);
• тройники для канализационных выходов (2 штуки);
• трубы подходящего диаметра (стандарт – 11 см);
• клапан (1 штука);
• переходники (сечение 11 на 12,4 см);
• реле для установки времени на режим вкл./выкл.

Для трубы пробивают квадратное отверстие – как можно выше, под потолок, но не вплотную. Минимальное расстояние до крыши – 10 см. Собирают конструкцию и помещают ее в стену. Используют герметичные материалы для устранения щелей в местах стыка со стеной.

Варианты установки вентиляции

Вариант изготовления из пластиковых труб для канализации

Канализационные трубы подойдут при соблюдении нескольких условий

Важно учитывать размер помещения и диаметра труб. Обычно продают куски по 2 или 3 метра (средняя стоимость – 300-400 руб.)

Перед покупкой птичник измеряют, чтобы определить нужное количество труб.

Если необходимо, используют дополнительные фильтры или сетку, чтобы избежать попадания мусора или мелких грызунов

Важно постоянно проверять решетки и чистить их. Утепление – обязательный пункт (исключает возникновение конденсата внутри пластиковых изделий, снижает уровень шума)

Для чего необходима вентиляция

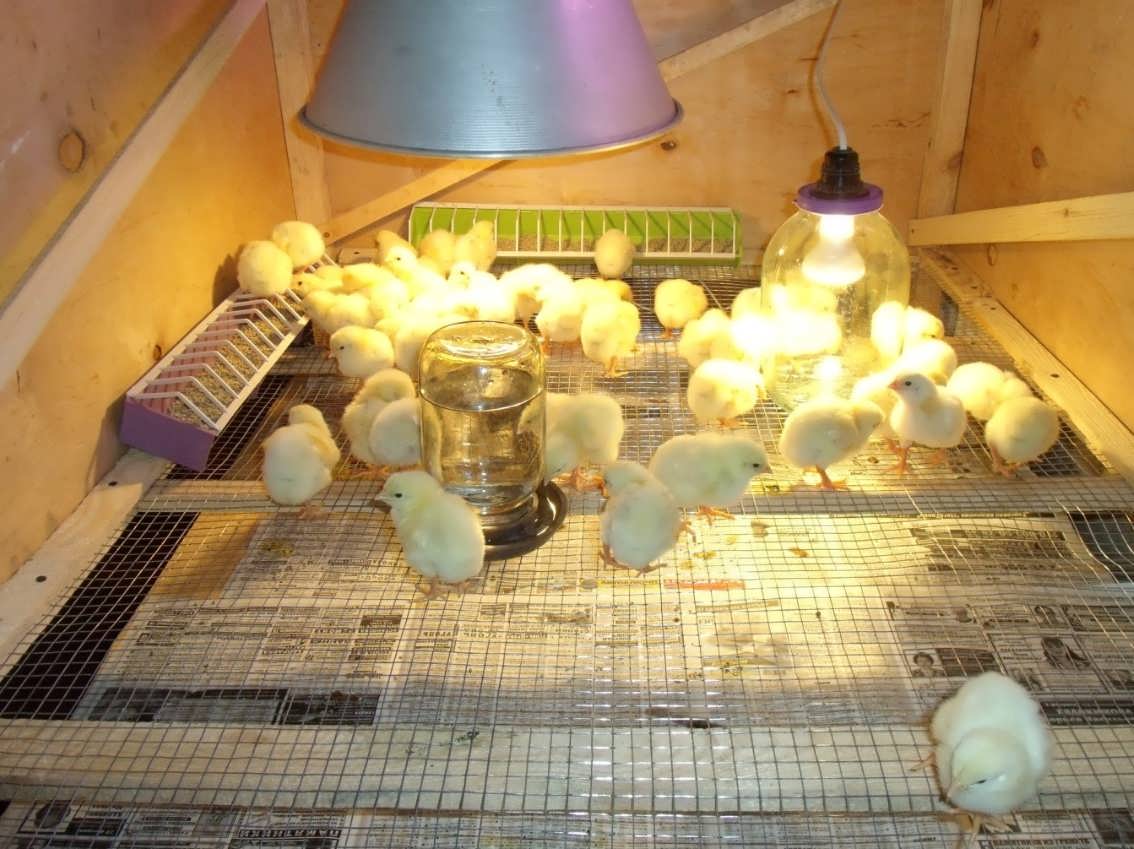

Мой курятник площадью около 12 кв м, разделен на два помещения. Одно утепленное, использую для выращивания цыплят в брудере, с естественной вентиляцией через форточку в окне. Первые недели жизни, птенцам показано тепло и противопоказаны сквозняки. К тому же, от цыплят нет сильного запаха.

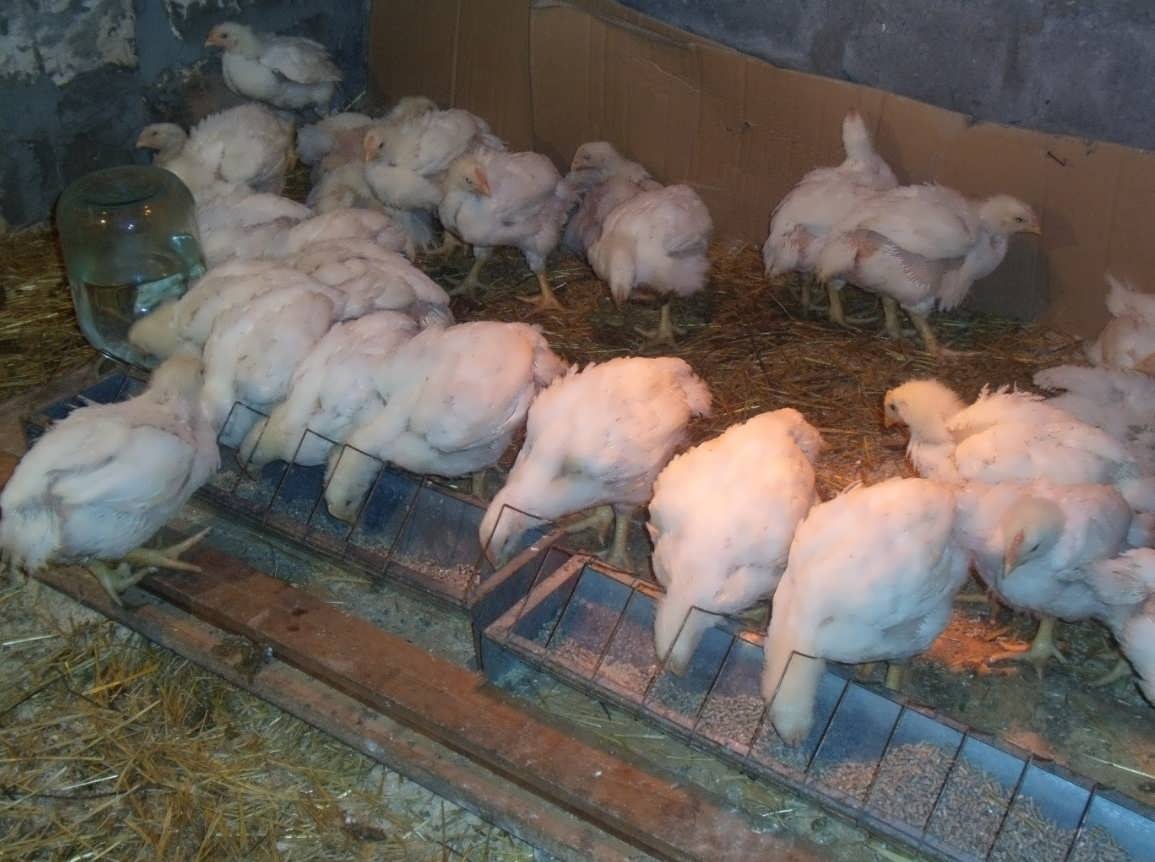

Второе помещение для содержания подрощенного молодняка на глубокой подстилке.  Необходимо, чтобы у них был отменный аппетит, ограничение в движении для быстрого набора массы. Если для содержания несушек используют схему — 5 голов на кв м, то плотность посадки бройлера вдвое больше. Именно тут вентиляция жизненно необходима по следующим причинам.

1. Высокая температура в помещении снижает потребление корма и набор веса.
2. Пыль, состоящая из частиц сухого помета, кормов, древесно стружечного подстилочного материала, пера. Проникает в дыхательные пути, накапливается, вызывает заболевания и повреждения слизистой.
3. Испарения аммиака в воздухе. Выделяется в процессе разложения помета, накапливается в подстилке. При высоком проценте у птицы наблюдается потеря аппетита, отставание в росте, снижение продуктивности.
4. Повышенная влажность возникает от испарений из поилок, подстилки, дыхания. Провоцирует развитие патогенной микрофлоры, плесневых грибков, риск развития респираторных патологий.
5. Концентрация выделяемого углекислого газа понижает устойчивость к заболеваниям, отрицательно сказывается на общем состоянии.
6. И самое худшее — сероводород, выделяемый при разложении помета, остатков корма, подстилки. Вызывает интоксикацию, рвоту, и в конечном итоге смерть поголовья.

Влияние вентиляции на состояние курятника

Вытяжка помогает сохранить естественный микроклимат, особенно важно это условие зимой, когда свежий воздух практически не поступает в помещение. Однако и летом это проблема, так как воздушная среда застаивается, в помещении становится душно и жарко. Курицы плохо переносят повышенную температуру, поэтому должна быть нормальная воздушная циркуляция

Курицы плохо переносят повышенную температуру, поэтому должна быть нормальная воздушная циркуляция.

Куриный помёт выделяет аммиак, правильно изготовленная вентиляционная конструкция предотвращает концентрацию вредных паров в помещении. Если вовремя не обезопасить пернатых от паров аммиака, то не исключена возможность их отравления.

При скоплении углекислого газа курицы могут начать задыхаться. Ещё одной задачей вентиляции является регулировка влажности воздуха. При ненормальной влажности можно заметить капли воды на стенах курятника и неприятный запах. Птицевод может понести потери, если не подумает о вытяжке.

Если влажность стабильно высокая, это приводит к развитию грибка и образованию плесени, напротив, если слишком низкая, может вызвать раздражение слизистых.

На зиму

Рассмотрим особенности вентиляции домашнего курятника зимой, как правильно установить по схеме без электричества? Далеко не лучший вариант проветривания зимой – естественная вентиляция. Проветривание помещения путем открытия двери и окна дает серьезные тепловые потери, которые приводят к гибели поголовья. Не обогреватель же покупать?

В зимнее время хорошо зарекомендовала себя пассивная вентиляция, которая выводит опасные пары и открывает доступ для свежего воздуха. У нее много преимуществ, в частности следующие:

не возрастание счетов за электроэнергию; круглосуточная автономная работа; выполнение поставленных задач; бесшумная работа.

Как сделать по схеме без электричества?

1. Прежде чем сооружать вентиляцию, чертят схему. На ней указывают местонахождение двух отверстий. Они должны быть на противоположных сторонах. Через эти отверстия будут проходить две трубы из гофра с диаметром 0,2 м.





















2. Вблизи гнезд и насестов не располагают «приточную» трубу. А вот второе отверстие делают, наоборот, в месте, где куры гуляют, высиживают яйца.
3. По составленной схеме сооружают вентиляцию, не беспокоясь за теплопотери: они будут отсутствовать.

Многие птицеводы покупают и устанавливают в вытяжную трубу вентилятор с датчиками температуры и влажности для активного движения воздуха. Чтобы сэкономить электрическую энергию в случае установки датчиков, включают его при появлении сырости.

Варианты вентиляции

Для циркуляции воздуха в птичнике может быть использована принудительная и естественная схема вентиляции в курятнике. Самым простым и недорогим вариантом считается естественная разновидность. Ее применяют с давних времен. Для работы вентиляции не нужны электромеханические устройства. Смена воздуха происходит за счет разницы давления в помещении и за его пределами.

Существуют следующие варианты устройства принудительной вентиляционной системы в птичнике:

1. Приточные конструкции состоят из воздуховода и установленного на нем вентилятора.
2. Для монтажа эффективной втяжной системы вентиляционное оборудование монтируется на вытяжной канал.
3. Также есть комбинированная разновидность вентиляции – приточно-вытяжная. Здесь одновременно обеспечивается поступление свежего воздуха и удаление отработавших воздушных масс.
4. Приточно-вытяжные системы с рекуператором позволяют регулировать температуру воздуха в помещении и объемы подающихся воздушных масс. Для этого на выходе устанавливается анемостат.

Естественная

Данная разновидность может быть организованной и нерегулярной. Для устройства нерегулярной вентиляции нужно просто открывать двери и окна в помещение на проветривание. Циркуляция воздуха происходит через щели в ограждающих конструкциях.

Организованная циркуляция делается через отверстие в потолке или окошко над дверным проемом. Окно должно иметь форточку для контроля тяги. Поступление свежего воздуха происходит через дверной проем, а удаление воздушных масс – через окно. Данный вид вентиляции подходит для теплого времени года.

Примитивные разомкнутые системы можно делать в помещении площадью до 9 м². Для этого понадобятся две пластиковые вентиляционные или канализационные трубы сечением 20 см и длиной 2 м, а также колено под прямым углом.

Вытяжную трубу устанавливают над насестом под потолком. Она возвышается над крышей на 1-15 м и устанавливается в отверстие в кровельной конструкции. Все щели тщательно герметизируются пеной. Вторую трубу устанавливаем в другой части курятника на полметра ниже уровня установки первой. Но до пола эта труба не должна доходить на 200-250 мм. Она монтируется подальше от насеста для защиты от сквозняков. Верхний конец трубы выводят над крышей на 300 мм.

Простую вентиляцию курятника можно сделать из досок. Нужно изготовить короб сечением 20х20 см и установить его вертикально. Внутренний канал делят пополам вертикальной перегородкой. Верх короба закрывают. Конструкцию окрашивают и герметизируют, а в боковинах высверливают отверстия. Половина канала с подветренной стороны обеспечивает поступление свежего воздуха в птичник, а по второй половине канала воздушные массы выводятся наружу.

Принудительная

Принудительная вентиляция работает одинаково эффективно независимо от погодных условий. Для устройства системы используют вентиляторы. Работой вентиляции можно управлять вручную или при помощи пульта. Этот вариант больше подходит для больших промышленных курятников, потому что затраты на электроэнергию не окупятся при устройстве системы в небольшом домашнем птичнике.

Вентиляция состоит из двух труб и канального вентилятора, который может устанавливать в приточный или вытяжной канал. Также есть упрощенный вариант принудительной системы, когда осевой бытовой вентилятор монтируют в форточку или отверстие в стене. Прибор подключается к проводке, проложенной за пределами курятника. Включать агрегат можно на 2-3 часа в сутки.

Как правильно сделать вытяжку без электричества

За основу здесь берется приточно-вытяжной принцип установки, им можно будет пользоваться круглый год, и зимовка птицы пройдет без осложнений. Для обустройства конструкции потребуются пластиковые трубы в количестве 2 штук: через одну будет поступать свежий поток, а по второй уходить уже отработанный воздух. Чистый воздух в курятнике важен, иначе может возникнуть проблема с пероедами, а вот как происходит борьба с пероедом у кур.

Инструкция:

• Вытяжную трубу располагают вблизи потолка на расстоянии примерно 20 см.
• Проточная конструкция должна располагаться около пола примерно 2 20 см от него.

Трубы устанавливают в противоположных углах помещения – так проветривание будет происходить более эффективно.

Следует защитить уличные выходы от попадания влаги и мусора: установить защитное устройство, и тогда курам будет поступать только чистый поток свежего воздуха, и на улицу выходить уже отработанные газы.

Также вас сможет заинтересовать информация о том, каков должен быть состав комбикорма для кур несушек.

На видео – естественная вентиляция в курятнике:

А вот как правильно разводить кур вельзумер и как правильно создать условия для разведения, указано здесь.

Можно перечислить несколько положительных факторов подобной вентиляции:

• Малая стоимость установки и эксплуатации.
• Одинаково хорошо может работать в любое время года.
• Не нужно присутствие человека для ведения контроля над процессом проветривания.

Но если на подворье одновременно находиться поголовье разной птицы более 50 штук, то такая вентиляция не справиться с поставленной задачей, и необходимо конструировать механический тип принудительной вентиляционной системы.

Также вам будет полезно узнать о том, что делать если куры падают на ноги и как правильно их содержать в сухом месте.

Она сможет обеспечить:

• Лучший воздухообмен во всем помещении.
• Сможет освежить больше пространство, чем простым способом.
• Можно использовать в течении всего года.

Но обустройство подобного типа проветривания стоить будет гораздо дороже, чем обычный вид с вытяжными трубами, придется дополнительно оплачивать потребление электроэнергии.

Также вас сможет заинтересовать информация о том, как происходит разведение форели в домашних условиях.

Но! Применять дешевые асбестоцементные трубы там, где находится птица нецелесообразно: куры обязательно будут пробовать их на «вкус», то есть склевывать опасный для их здоровья материал. Он будет осаждаться в легких, и это может привести к опасным заболеваниям. Лучше всего использовать специальные трубы из пищевого пластика, которые применяются для обустройства водоснабжения дома, их в изобилии можно найти на строительных рынках разного диаметра и размера.

Специфика зимней

Зимой естественной вентиляцией особенно кур не побалуешь. Они не любят холода и сквозняков. Поэтому монтируя вентиляционную систему необходимо учитывать некоторые нюансы:

1. При планировке птичника и его оборудования необходимо учитывать, что приточная вентиляция будет очень охлаждать помещение. Поэтому трубы лучше располагать как можно дальше друг от друга. Оптимальный вариант – в противоположных углах помещения для кур. Расстояние от пола и потолка конца проточной или вытяжной трубы приемлемо от 20 до 40 см;
2. На крыше обязательно крепят к вытяжкам зонтики, чтобы дождь или снег не попадали в помещение;
3. Когда нет средств на покупку дефлектора, то его можно сделать самостоятельно или просто согнуть трубу в колено;
4. Трубы необходимо утеплить гидроизоляционным материалом, потому что там может собираться конденсат;
5. Зимой заслонки на трубах перекрывают;
6. Как альтернативу железным или пластиковым трубам можно применить деревянные короба;
7. Желательно перед установкой их подшпаклевать и покрасить, тогда тяга будет сильнее, так как щели закроются.

Воздухоотвод может быть или пластиковым или металлическим

Дефлектор для вентиляционной трубы

Чтобы в трубы не попали листья, птицы, веточки деревьев, дождь и снег на трубах устанавливают зонтики (грибки, дефлекторы). Кроме того, хорошая работа вентиляционной системы зависит от тяги воздуха в ней. Благодаря дефлектору воздух ударяется о грибок, разветвляется, снижая тем самым давление. И как результат тяга в трубу повышается. Можно купить готовый зонтик, а можно сделать своими руками. Оптимальный и лёгкий в исполнении вариант — дефлектор Григоровича. Основные параметры без применения формул:

1. Грибок в высоту должен быть равен 1, 7 сечения трубы;
2. Диаметр зонтика предпочтительно почти вдвое больше ширины вентиляционной трубы (точнее ширину определяют, умножив диаметр трубы на 1, 8);
3. Ширина диффузора высчитывается при умножении предыдущего показателя на 1, 3.

Изготовление дефлектора самостоятельно:

1. Зная диаметр трубы начертить циркулем нужный круг на картоне или бумаге, вырезать его;
2. Приложить бумажную заготовку к металлическому листу, обвести контуры;
3. Вырезать круг ножницами по металлу и другие детали для крепления готовой конструкции;
4. Соединить все детали заклёпками. Если лист нержавейки, то можно пройтись по местам соединения деталей сваркой.

Приточно-вытяжная система своими руками

Прежде чем сооружать вентиляционную систему, определяются с ее видом, обзаводятся нужным инструментом и стройматериалами.

Приточно-вытяжная система – основательный вариант. Ее принцип – организация притока/вытяжки воздушных масс. Она эффективно работает весной-осенью:

1. Для того чтобы соорудить ее, покупают две трубы. Их диаметр должен составлять 20 см, а длина – 200 см. Первая труба будет отвечать за приток свежего воздуха, а вторая – за его отведение.
2. Первую устанавливают над местом, где курицы редко бывают, а вторую закрепляют над насестом.

Какие материалы понадобятся

Естественную вентиляцию легко устроить, правильно разместив открывающиеся окна. А вот для монтажа своими руками других видов понадобятся такие инструменты и материалы:

• Пила по дереву и металлу;
• Степлер, скобки и саморезы;
• Молоток, гвозди;
• Две одинаковых по размеру трубы. Могут быть металлические или пластиковые;
• Картон, или плотная бумага;
• Доски;
• Электродрель, хомуты, болты, заклёпки;
• Линейка, циркуль, ножницы.

Для изготовления механической системы очистки воздуха дополнительно потребуются:

• Вентиляторы, электропроводка, выключатели (одноклавишные иди двухклавишные);
• Кусок оцинкованного железа или нержавеющая сталь для создания грибка (дефлектор для вентиляционной трубы). Можно использовать готовое изделие.

Механическая

ВНИМАНИЕ: Очень редко новички-заводчики делают в курятнике механическую вентиляцию. Она нужна лишь тогда, когда площадь помещения большая и поголовья много.. В этом случае нельзя решить проблему с притоком свежего воздуха пробиванием окна, если только не купить осевой вентилятор и не закрепить внутри него

В этом случае нельзя решить проблему с притоком свежего воздуха пробиванием окна, если только не купить осевой вентилятор и не закрепить внутри него.

Вентилятор в курятнике включают при необходимости. Для снижения затрат на электроэнергию редко оснащают его датчиком климата для автоматического контроля над влажностью и температурой воздуха.

Процесс установки оборудования:

1. Выбор идеального места для устройства окна.
2. После того как сделают окно, покупают обычный или осевой вентилятор.
3. Монтаж вентилятора в форточку. С его установкой справится любой птицевод, обладая минимальными знаниями и навыками.
4. Проверка работы вентилятора. Запуск вручную.
5. Установка, если понадобится, дополнительных датчиков, чтобы следить за влажностью воздуха в помещении. Минус этого действия – появление затрат на электроэнергию.

Смотрите видео об установке механической вентиляции в курятнике:

Естественная конструкция

Если площадь курятника небольшая, то для воздухообмена достаточно обычной вентиляции. Во-первых, она не создаст серьезную брешь в бюджете. Во-вторых, с ее устройством справится даже непрофессионал. Понадобится лишь прорубить форточку в стене или в потолке. При потолочном размещении окна решают проблему с освещением:

1. Для устройства естественной вентиляции сооружают вертикальный канал с квадратным сечением. Его оптимальный диаметр – двадцать на двадцать см.

   Доски – основной материал, который понадобится при строительстве.

2. Внутреннюю область разделяют на 2 части. Верхний выход закрывают, тщательно промазав стенки герметиком и выкрасив их. В нем же делают отверстия.
3. Свежий воздух попадает по продольному отсеку с подветренной стороны, а по второму выводится на улицу.

Из пластиковых труб

Хорошо зарекомендовала себя вентиляция из пластиковых труб. Ее используют в небольших по площади помещениях:

1. Для этого берут 2-метровые трубы с диаметром около двадцати сантиметров.
2. После этого делают отверстия в потолке. Первое должно быть над насестом, а второе – в месте, где куры проводят меньше времени. Диаметр отверстий – такой же, как у труб.
3. Закрепляя трубу над насестами, следят за тем, чтобы она была выше крыши курятника на 1,5 м, а вот во внутреннем помещении достаточно обеспечить ее выведение на 0,3 м.
4. Вторую трубу закрепляют в 0,2 м от пола. Она нужна для обеспечения попадания свежего воздуха внутрь.
5. Труба над насестами отводит теплый воздух с парами аммиака.
6. Над обеими трубами снаружи закрепляют специальные «зонтики» для предупреждения случаев попадания в них снега и капель дождя.

Смотрите видео о вентиляции в курятнике из пластиковых труб:

https://youtube.com/watch?v=GR9KeAcYKMk

Виды систем вентиляции курятника и их монтаж

Существует несколько способов оснащения птичника вентиляцией:

1. Естественная. Такая конструкция работает за счет движения воздуха из-за разности температур внутри и снаружи помещения.
2. Принудительная. В этом случае система функционирует за счет работы вентиляторов.

Рассмотрим подробнее схемы, принцип устройства и монтажа вентиляции своими руками в курятнике зимой.

Естественная

Этот вариант вентиляции будет удобным для курятников с небольшим количеством кур в силу простоты установки. Для сооружения системы не требуются какие-либо финансовые затраты и дополнительные приспособления, например, вентилятор, фильтр и т.п. Для изготовления системы в стене нужно предусмотреть небольшое вентиляционное окошко. Лучше всего располагать его над насестами. Таким образом, при открытой двери воздух будет выходить в окно.

Чтобы была возможность регулировать воздушный поток, окошко для вентиляции делают в виде форточки.

Однако у этого способа есть существенный недостаток: в зимнее время в курятник придется ставить обогреватель, а летом как таковой вентиляции не будет из-за отсутствия разности температур на улице и в птичнике.

Приточно-вытяжная

Если прислушиваться к мнению опытных птицеводов, вентиляция приточно-вытяжного типа является наиболее эффективной в эксплуатации. Такую систему можно использовать в зимнее время. Чтобы такая схема проветривания работала без электричества и сквозняков, рекомендуется посмотреть видео по этой теме.

В отличие от рассмотренного выше варианта, у приточно-вытяжной вентиляции конструктивно предусматривается две трубы: на приток и отвод воздуха.

У такого способа есть несколько существенных преимуществ:

• работа не требует участия человека;
• нет затрат на электроэнергию;
• система функционирует бесшумно и отлично справляется со своей задачей.

Для изготовления такого варианта вытяжки понадобятся:

• пластиковые трубы диаметром 150 мм и длиной минимум 2 м;
• электролобзик;
• заглушки для труб;
• 2 проходных узла;
• колпаки на трубы.

Чтобы установить вентиляцию, измеряют высоту птичника. Затем в потолке делают 2 отверстия по диаметру воздуховодов. Трубу на вытяжку монтируют вблизи насестов для лучшего отвода паров аммиака. Установку производят под потолком и выводят на улицу таким образом, чтобы труба выступала на 1,5 м в высоту.

Трубу на приток воздуха устанавливают на высоте в 40 см над крышей и опускают почти до пола. Между полом и трубой расстояние должно составлять около 40 см.

Чтобы конструкция была герметичной, задействуют проходные узлы, а сами трубы закрепляют к кровле растяжками. Воздуховоды защищают от осадков, а заглушки приспосабливают в качестве заслонок.

Механическая

В большинстве случаев такой системой оборудуют большие птичники, в которых приточно-вытяжная система будет попросту неэффективна. Работает вентиляция по аналогии с предыдущим вариантом с разницей лишь в том, что используются вентиляторы. Применение вентиляторов повлечет затраты на энергопотребление, что нужно учитывать заранее. Если же возникнет отключение электричества, вентиляция будет отсутствовать и возникнет застой воздуха.

Принцип работы механической вентиляции довольно прост и сводится к монтажу вентилятора в форточку, стены либо вытяжную трубу. У такого варианта воздухообмена есть следующие преимущества:

• курятник больших размеров удается обеспечить свежим воздухом;
• на функционирование системы не влияет погода;
• при установке климат-контроля, участие человека в работе системы не требуется.

Ручной вариант

Для монтажа используется вентилятор, который устанавливают в вытяжную трубу. Затем прокладывают электропроводку и закрепляют выключатель возле двери.

Проводка должна быть тщательно изолирована, поскольку влажность в птичнике всегда слегка завышена.

Особенность такого варианта вытяжки состоит в том, что ее работой управляет человек. В зависимости от микроклимата в помещении, устройство включают на 2-3 ч в день.

Автоматический

Такой вариант вентиляции не требует вмешательства человека. Несмотря на то, что система относится к механическому типу, ручной контроль полностью исключен.

Монтаж состоит из таких шагов:

1. Приток и вытяжку воздуха выполняют из двух пластиковых труб с разным диаметром и длиной согласно площади птичника.
2. Прокладывают проводку к вентилятору. Если монтируется приточное устройство, то вентилятор устанавливают в приточную трубу.
3. К стене закрепляют выключатель.
4. Для управления системой используют датчики. При достижении нужного значения влажности и температуры, срабатывает автоматика, и система отключается.
