Как приготовить раствор для кладки кирпича

На что стоит обратить внимание при приготовлении ЦПС

При изготовлении смеси для кладки кирпича стоит помнить о том, что раствор начинает затвердевать в емкости, при этом теряет свои качества. В начале работы необходимо установить, сколько кубических метров конструкции изготавливается за час работы, после этого рассчитать, сколько раствора необходимо для работы. От состава смеси зависит время схватывания, для цементно-песчаного раствора оно составляет порядка 3 часов, при добавлении пластификаторов длительность застывания увеличивается. Для сухой смеси среднее время схватывания составляет 1,5 часа. После полного расхода ЦПС, уходящей на производство стены или другой конструкции, посуда вымывается, только потом готовится новый состав.

Какой должна быть толщина шва в кирпичной кладке? Она должна составлять не менее одного и не более полутора см. От этого параметра зависит расчет количества смеси на 1 м3 кладки.

Рассчитать количество раствора на 1 кубометр кладки можно с помощью простых вычислений, в результате чего определить количество смеси в литрах, кубометрах и килограммах. Такой расчет раствора характеризуется высокой точностью и сопоставимостью полученных значений. Для приготовления раствора для кладки кирпича пропорции нужно соблюдать с максимальной точностью, чтобы обеспечить высокую прочность готовой конструкции.

ЦПС различного качества могут потребовать дополнительной отделки. Это необходимо в случае приготовления раствора своими руками. Если в объем раствора добавить песок крупной фракции, поверхность станет неоднородной и состав кладочного раствора придется подвергнуть механической обработке. Раствор нормальной консистенции готовят из песка фракцией до 2 мм, он же подходит для приготовления раствора для кладки блоков.

При кладке кирпича необходимо соблюдать все правила выполнения работ, это не только гарантирует безопасность, но и повышает производительность труда. Кладочные смеси от мировых производителей обладают различными характеристиками и стоимостью, а при возведении конструкции уйдет разное количество материала.

Какой раствор нужен для кладки кирпича

Правильно составленные кладочные растворы должны соответствовать следующим нормам:

1. Грамотный выбор рецепта раствора для кладки, пропорций песка и цемента и объемов исходного сырья.
2. Применение качественных компонентов.
3. Тщательная подготовка материалов.
4. Соблюдение технологии производства.

1. Оптимальная пластичность смеси. Такой параметр способствует эффективному заделыванию углублений в кладочных слоях.
2. Время твердения. Большие объемы раствора, который быстро твердеет, непригодны к использованию. Чтобы устранить такое явление, нужно добавить в состав известь.
3. Повышенная прочность. Когда смесь застынет, прочностные характеристики цементных слоев будут увеличены, а стена из кирпича станет устойчивой к деформациям и другим негативным факторам.

Чтобы обеспечить эффективное образование твердой ЦПС, нужно грамотно выбрать пропорции раствора. В процессе реакции компонентов с водой увеличиваются прочностные показатели, а связующий компонент объединяет стройматериалы в цельную конструкцию.

Несмотря на используемую рецептуру, кладочный раствор и пропорции песка и цемента должны предусматривать наличие следующих ингредиентов:

1. Вяжущая часть. В большинстве случаев применяется цемент для кладки, который начинает твердеть при взаимодействии с жидкостью, соединяясь с остальными частями раствора..
2. Вещество-заполнитель. Предназначается для улучшения эксплуатационных свойств и увеличения объема смеси.
3. Жидкость. Вода используется для реакции с вяжущей частью добавки и способствует нормальному протеканию гидратации.

Роль вещества с вяжущими свойствами могут выполнять следующие типы сырья:

1. Портландцемент.
2. Известь.
3. Известково-цементная смесь.

Разбираясь, какой цемент лучше для кладки кирпича, необходимо учитывать тип задач, для которых он будет использоваться, и характеристики марки.

Цементный раствор для кладки кирпича должен содержать и дополнительные компоненты, в их числе:

1. Добавки для повышения морозостойкости. Их задача заключается в предотвращении кристаллизации жидкости под воздействием мороза и нормализации гидратации.
2. Пластифицирующие добавки. Способствуют удобоукладываемости рабочего состава и облегчают его эксплуатацию.
3. Отвердители. Улучшают процесс полимеризации вяжущих добавок и уменьшают период набора прочностных показателей.
4. Красители. С помощью цветных пигментов можно поменять гамму материала и улучшить эстетические свойства стены.

Конечная марка состава определяется пропорциями песка и цемента для кладки кирпича. По мере увеличения содержания песка марка снижается, а при увеличении доли цемента — повышается. Для замешивания растворов используют разные марки цементной-песчаной смеси для кладки кирпича, но наиболее часто встречается М75. В таком случае пропорции цемента и песка для кладки кирпича выбираются в соотношении 1:5:0,8.

Кладочный раствор может отличаться разным соотношением ингредиентов. Они выбираются с учетом назначения и сферы применения.

Известковый

Для возведения кирпичных заборов и стеновых конструкций принято использовать растворы для кирпичной кладки с высокой пластичностью. Поэтому в их состав добавляют известь, соединенную с песком. Сухие добавки тщательно перемешиваются, а потом заливаются жидкостью. Дальше ингредиенты еще раз перемешиваются до образования сметанообразной консистенции без комочков и твердых примесей.

Оптимальные пропорции выбираются из расчета 1 часть извести на 2-5 частей песка.

Цементный

Интересуясь, как приготовить раствор для кладки кирпича, пропорции песка и цемента нужно выбирать с учетом некоторых требований. В зависимости от марки второго компонента определяется соотношение ингредиентов: так, на 1 часть цемента может приходится 3-6 частей песка.

Цементно-известковый

Состав кладочного раствора на основе цементно-известковой смеси создается из следующих ингредиентов:

1. Гашеная известь, разведенная в воде до густого состояния. Известковую массу тщательно процеживают.
2. Сухой цемент на кладку и песок.

Каждая часть тщательно перемешивается. Наличие извести в составе цемента повышает пластичность смеси и позволяет использовать ее с любыми разновидностями кирпичей.

Простая смесь

Простую смесь создают на базе связывающей добавки и песка. В качестве первого может использоваться глина, но такой вариант востребован только для узкопрофильных задач.

Сложная смесь

Сложным замесом называются составы из разных добавок и вяжущей основы. К таковым относят цементно-известково-глиняные и другие растворы. Наличие глины в составе способствует легкой и аккуратной укладке.

Как замешивается раствор

Приготавливают рабочий состав для кладки и ремонта стен с использованием некоторых секретов:

1. Песок обязательно нужно просеять, чтобы освободить его от примесей и мусора.
2. Небольшие объемы делаются вручную с помощью перемешивания смеси совковой лопатой.
3. Для приготовления больших объемов рекомендуется использовать бетономешалку.
4. Сначала смешивают сухие компоненты, далее добавляется вода порциями. Готовый раствор должен походить консистенцией на сметану.

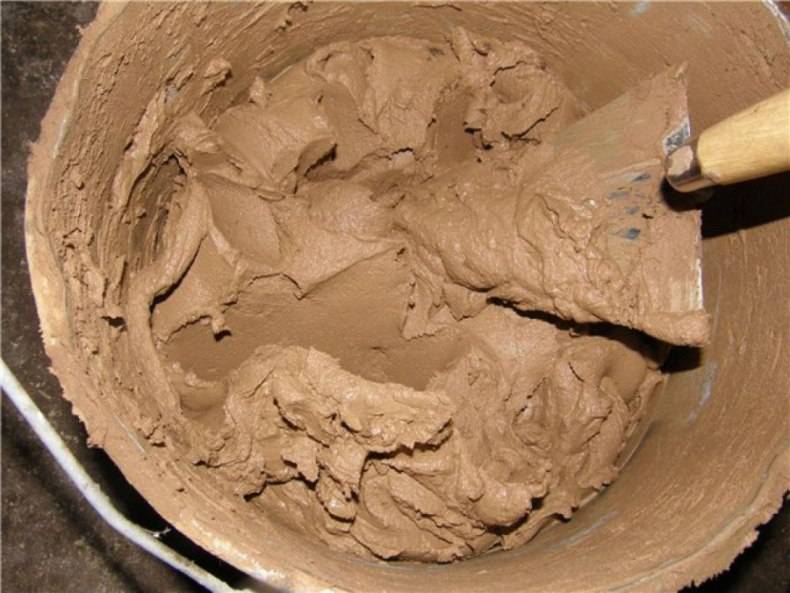

5. Готовый качественный раствор не должен выливаться из емкости при наклоне ее на 40º. Он должен медленно сползать по ее поверхности.
6. Замешивать следует такой объем рабочего состава, чтобы использовать его за 2 часа.
7. Кладка в полтора кирпича на улице требует приготовления цементного раствора. Для строительства различных перегородок между комнатами внутри дома кирпичом можно приготовить известковый раствор.

Для приготовления любого рабочего состава нужно использовать чистую воду. Лучший вариант — вода из колодца или родника. Зимой ее нужно подогревать. Летом она должна быть прохладной. Цемент должен находиться в упаковке, которая не затронута влагой. Глина вносится в виде водного раствора. По своей консистенции она напоминает сметану. Приготовить рабочую смесь можно с применением следующих инструментов:

• строительный миксер:
• емкость;
• ведро;
• лопата совковая;
• шпатель;
• строительный мастерок.

Миксером замешивают ингредиенты в емкости, ведро нужно для замера количества сыпучих материалов, мастерок и шпатель используются для проверки качества смеси.

Инструмент для кладки кирпича

Кирпичная кладка в интерьере или на улице дополнительно потребует следующие инструменты:

• молоток-кирка;
• расшивка;
• отвес;
• леска или шнур;
• уровень;
• строительный угольник;
• деревянные порядовки;
• ведро;
• рулетка.

Схема правильной кладки кирпича

Как маркируются строительные растворы

Раствор с использование разных вяжущих компонентов и наполнителей применяется не только при кладке рядового или облицовочного кирпича – им также хорошо штукатурить или укладывать на него бетонные конструкции. Разница заключается в пропорциях компонентов. Так, в индивидуальном строительстве для кладки кирпичных стен используются пропорции 1:2 или 1:3, где 1 – определенный объем цемента, 2 или 3 – части песка. Марка портландцемента рекомендуется не ниже M 250, а лучше – M 400. Увеличение пропорций песка делает раствор более сыпучим, что обязательно приведет к разрушению кладки через некоторое время.

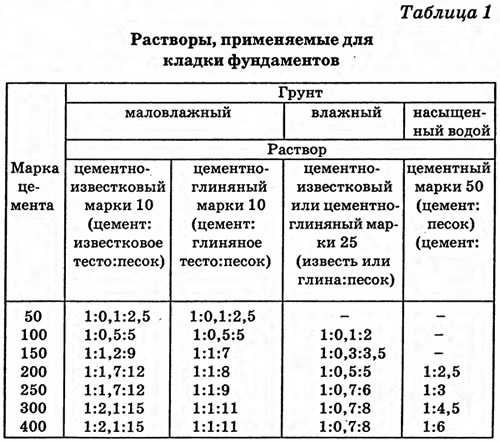

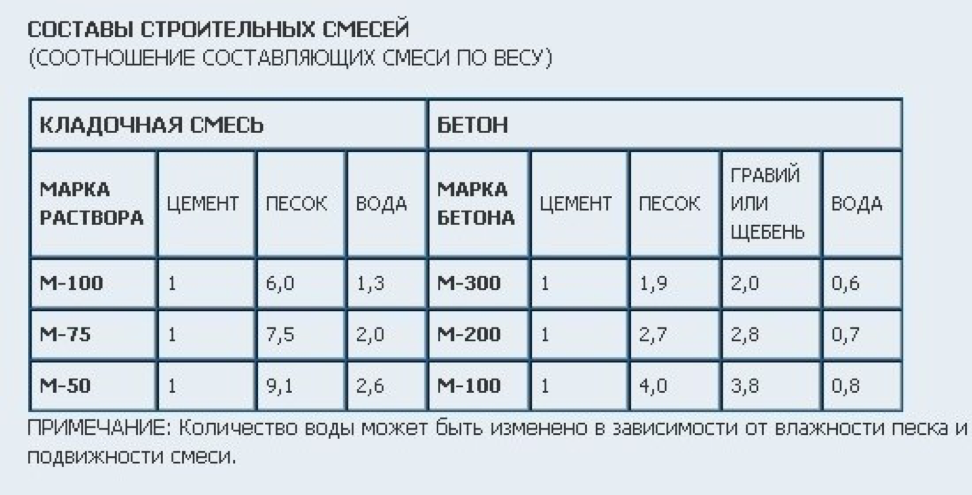

Пропорции разных растворов для кладки

Также сами растворы классифицируются по маркам, и самые распространенные для ведения строительства в частном секторе – марки 100 и 150. Марка 100 с мелким заполнителем – песком – отлично подойдет для кладочных и штукатурных работ. При использовании цемента марки M 400 добавляют 3,5 части чистого песка, при использовании марки цемента M 300 – 2,5 части песка, и т.д. Марка 150 цементного раствора тоже хорошо подойдет и для штукатурных работ, и для кладки кирпича. С этим кладочным раствором используют крупнозернистый песок. Далее:

1. Марка раствора 0; 1; 2 используются очень редко из-за невысоких прочностных качеств;
2. 4; 10; 25; 50; 75 используются в любых строительных работах;
3. Марки 100; 150; 200 применяют для проведения специальных строительных работ.

Марка раствору присваивается после проведения испытаний бетонного кубика на прочность по сжатию.

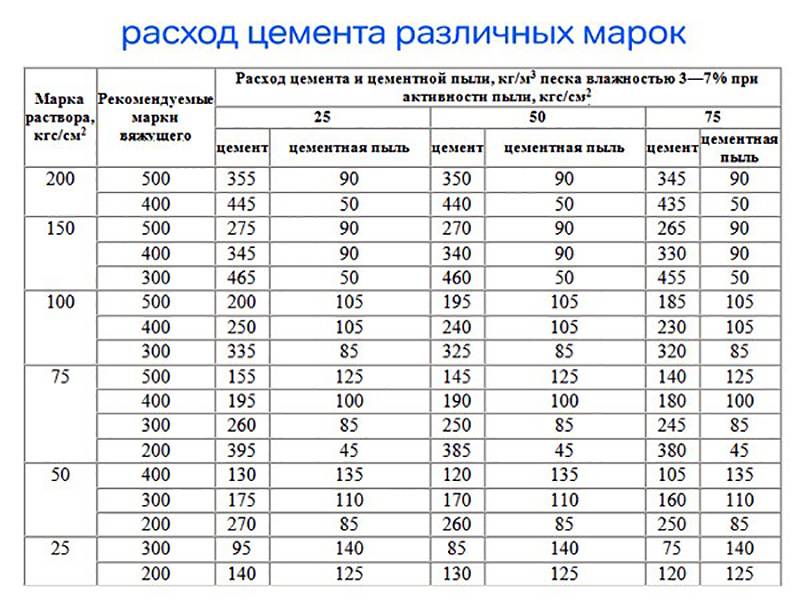

Расход цемента для разных растворов

Подвижность раствора определяется испытанием на стендах. Стальной конус опускается в свежий раствор под своим весом, и по глубине его погружения вычисляется степень подвижности. Если сделать раствор правильно, он будет пригодным для кладки из полнотелых рядовых кирпичей, при этом рабочая смесь должна обладать подвижностью степени 9 или 10, для кладки из кирпича с пустотами подвижность должна соответствовать значениям 7-8. Если строительство ведется в жаркую и не дождливую погоду, то подвижность раствора должна соответствовать значениям 12-14 (объем жидкости в растворе должен быть почти в полтора-два раза больше), так как влага в таких условиях испаряется быстрее, и раствор будет затвердевать неравномерно.

Цветовые добавки

Цвет шва имеет большой декоративный эффект. Кладка становится более нарядной, линии швов подчеркиваются и делают поверхность стены более выразительной.

Для изменения цвета раствора и придания ему нужной расцветки используются специальные пигменты, которые добавляются в смесь при замешивании раствора. Существуют разные оттенки, которые можно получить при помощи пигментов.

Самым простым и древним способом окраски раствора является добавление сажи. В результате получается раствор глубокого черного цвета. В настоящее время в качестве пигментов используются окислы различных металлов. Они продаются в строительных магазинах и вполне доступны для приобретения.

Приготовление смеси

Мастерок можно использовать для проверки вязкости цементного раствора.

Чтобы правильно приготовить раствор, необходимо уделить внимание каждому этапу технологического процесса. Первая операция – просеивание песка

Чтобы сделать кладочный состав, надо использовать сито с ячейкой 10 мм, для штукатурного – 5 мм

Если необходимо делать гладкий накрывочный слой, берется сито с ячейкой 2-3 мм

Чтобы сделать кладочный состав, надо использовать сито с ячейкой 10 мм, для штукатурного – 5 мм. Если необходимо делать гладкий накрывочный слой, берется сито с ячейкой 2-3 мм.

Далее следует определиться, будете ли вы делать раствор вручную или воспользуетесь бетономешалкой. Сразу же отметим: раствор, замешанный механическим способом, всегда лучшего качества, чем сделанный вручную. Ручное замешивание – весьма трудоемкий процесс, его обычно прекращают, когда масса становится однородной на вид. Однако редко удается добиться полного распределения связующего по всей массе. Там, где песок не полностью пропитался цементным тестом, образуются слабые места, которые с высокой вероятностью будут разрушаться под нагрузкой. Поэтому правильно будет использовать для замешивания хотя бы дрель с низкими оборотами, если нет растворосмесителя.

Если же вы все-таки решили мешать раствор вручную, лучше делать это в корыте или ванне. Можно сделать для этого деревянный ящик

В этом случае следует обратить внимание на углы ящика, где материал обычно остается не промешанным

Теперь о соотношении компонентов раствора. Кладочный раствор делается в пропорции 1:3-1:4 (цемент-песок). Состав растворов для штукатурки зависит от операции. Для обрызга используется состав 1:3-1:4, для грунтовочного слоя – 1:2-1:3, а чтобы приготовить смесь для накрывки, надо сделать пропорцию 1:1. Количество воды при замешивании берут несколько больше необходимого. Жидкий раствор лучше перемешивается. В конце операции состав доводят до нужной консистенции добавляя цементно-песчаную смесь. Правильно замешанный раствор лежит на кельме горкой, слегка растекаясь при потряхивании, но не рассыпаясь.

Вначале тщательно перемешивают все компоненты в сухом виде. Затем сухую смесь растворяют в воде. Следует помнить, что приготовленный раствор надо выработать за 1-2 часа. После этого времени масса начинает схватываться и при последующем перемешивании теряет прочность.

В итоге хотелось бы подчеркнуть: правильно сделанный цементный раствор – залог качества и долговечности всего строения.

Смесь известковая

В любом строительстве порой необходим раствор особо пластичный, обладающий низкой усадкой. Особенно он популярен при кладке надземных помещений, с небольшими нагрузками. Его используют также, устанавливая межкомнатные перегородки. Он служит хорошей защитой от инфекций.

Наиболее приемлема теплая известковая смесь. Ее состав: молотая негашеная известь и песок. Иногда добавляют глиняную пульпу.  Компоненты тщательно смешивают. После получения однородной массы добавляется вода. Приготовление такой смеси не занимает много времени.

Для известковой кладки необходим расчет количества всех компонентов. Делать его нужно еще до начала работ.

Пропорции для замеса: одна часть извести на две – пять частей песка. В данном случае соотношение составляющих зависит от жирности извести. Для отсева комков, компоненты просеиваются через сито. После этого хорошо перемешанные ингредиенты следует развести водой до получения густой однородной массы.

Следует отметить, что по прочности известковый состав хуже цементного. Поэтому и применяется в кладке с малыми нагрузками. Кроме этого, после окончания известковой кладки в помещении длительное время сохраняется повышенная влажность. Используется он редко.

Потенциальные проблемы при смешивании раствора

Первое, что нужно понять при смешивании раствора, это то, что вы должны быть последовательными и использовать одни и те же количества или материалы каждый раз! Разные смеси высыхают с разной скоростью и, скорее всего, растрескиваются.

Кроме того, если вы комбинируете смеси, которые немного различаются по составу материала, у вас получатся области, которые будут сильнее или слабее других окружающих областей. Со временем более слабые области могут выйти из строя и треснуть и разрушиться.

Как мы установили, количество песка, цемента, извести и т. д. то, что вы используете, должно быть таким же, и это также относится к используемой вами воде.

При добавлении воды начинается процесс отверждения цемента. Количество воды, которое вы добавляете в смесь, определяет соотношение цемента и воды. Слишком много воды и ваша смесь будет неаккуратной, слабой, потенциально пострадает от усадки, а также потеряет прочность на сжатие.

Еще одна вещь, о которой стоит подумать, это добавки. Существует огромное количество различных добавок, каждая из которых имеет свое назначение, в том числе; ускорители, замедлители, пластификаторы, связующие вещества, ингибиторы коррозии, средства защиты от влаги и воды, красящие краски и красители и многое другое.

Если введено неправильное добавление, это может иметь катастрофическое влияние на растворную смесь, изменяя ее химический состав до такой степени, что в большинстве случаев это влияет либо на прочность, способности склеивания, либо на то и другое.

Как вы можете видеть, все вышеперечисленное может повредить вашу смесь и, несомненно, прочность любых соединений в объекте, который вы строите, поэтому, пожалуйста, убедитесь, что любые количества или дополнения являются правильными.

Может погода повлиять на раствор раствор? Да, может!

При выполнении любых, особенно на улице, также важно учитывать условия, в которых вы будете работать. Как я уверен, вы можете себе представить, что кладка стены в разгар зимы, когда температура составляет -5 ° C и ниже, совершенно не приемлемо

В этих условиях вода в вашей смеси может замерзнуть, испортит всю смесь

Как я уверен, вы можете себе представить, что кладка стены в разгар зимы, когда температура составляет -5 ° C и ниже, совершенно не приемлемо. В этих условиях вода в вашей смеси может замерзнуть, испортит всю смесь.

Можно добавить в смесь морозостойкую добавку, которая поможет преодолеть эти проблемы, но если работа не является абсолютно необходимой, то лучше подождать лучших условий.

Как правило, минимальная температура + 5 ° C — это та температура ниже которой работы желательно отложить.

В этот момент вы можете подумать, что лучшими условиями для работы будет хороший теплый солнечный день. На самом деле эти условия могут быть почти такими же плохими, как замерзание.

В этих условиях, когда вы работаете, ваш смешанный раствор будет нагреваться от солнца, как и все ваши инструменты, кирпичи и блоки, плитки, а также поверхность, на которую вы наносите раствор.

Если какая-либо из этих поверхностей также окажется очень пористой, то после того, как вы нанесете на нее раствор, она начнет высасывать влагу прямо из смеси.

Когда дело доходит до идеальных условий для работы с раствором, например, немного пасмурно, не слишком жарко и даже немного сыро, но не идет дождь.

В этой ситуации вся поверхность будет иметь хороший влажный слой и обеспечит высасывание влаги из вашей смеси, что позволит ей высохнуть естественным путем.

Раствор должен высохнуть естественным путем в течение нескольких дней, а иногда даже недель. Это будет гарантировать, что он достигнет максимальной прочности.

Примечание. Если у вас нет выбора, кроме как работать в теплых и сухих условиях, убедитесь, что вы сначала смачиваете все свои поверхности, чтобы сохранить их влажными во время работы.

Смешивание заполнителя и приготовление раствора — Краткое руководство

Процесс приготовления растворной смеси, по сути, довольно прост, следующие шаги:

Сначала смешайте песок, цемент до однородного цвета

Добавьте воду в растворную смесь и цемент и продолжайте смешивать

Добавьте небольшое количество воды с помощью лейки в смесь, чтобы обеспечить правильную консистенцию

На практике это может быть немного сложнее, особенно если вы новичок в этом, но с небольшим количеством времени и терпения нет никаких причин, почему вы не можете смешать раствор.

Приготовление смеси своими руками – все варианты

Разобравшись с принципом определения пластичности раствора для кладки можно приступать к его смешиванию. Своими руками эта операция может производиться разными методами. Очень простая методика, которую мы, по сути, уже рассмотрели. Вам нужно за 24 часа до запланированной процедуры кладки печи замочить глину в небольшом объеме воде. Затем (через сутки) добавляете жидкость в размокший материал и перемешиваете состав лопатой до сметаноподобного состояния. После этого нужно процедить полученную смесь и досыпать в нее песок (помните о пропорциях, указанных выше).

Раствор на кирпиче

В случаях, когда используется безупречно чистая глина (без посторонних включений и мелких камешков), смесь для печей можно приготовить своими руками по второй методе. Суть ее такова. Добавляете к чистой глине мелкий просеянный песок и заливаете получившуюся композицию водой (четверть от общего объема смеси). Тщательно перемешиваете состав до сметаноподобной густоты. На выходе он должен без затруднений сползать с лопаты, но ни в коем случае не растекаться. Следующий шаг – добавление цемента и соли в полученную композицию. Эти компоненты увеличат прочностные характеристики глиняного раствора для печи. Цемента на 10 л смеси берется 750 мг, соли – около 200 г.

Третий способ предполагает применение огнеупорной глины и песка-шамота. Эти компоненты следует смешать друг с другом в одинаковом соотношении. Затем доливаете в сделанную смесь воду. Ее количество – 25 % от объема глины. Перемешиваете состав. Вот и все. Это, пожалуй, самый элементарный способ подготовки раствора для кладки печей. Существует и еще одна методика приготовления интересующей нас смеси своими руками. Делается она из суглинков. Вам придется замесить 10 небольших порций различных растворов. Первая смесь имеет пропорции – часть цемента + часть песка + 10 частей суглинка, вторая – 2 ч песка + 1 ч цемента + 9 ч глины и так далее. Последняя композиция, таким образом, будет содержать 1 ч цемента, 10 ч песка и 1 ч суглинка.

Все замешанные растворы следует поместить в небольшие коробки и оставить до полного засыхания на свежем воздухе (дней на 6–7). Через неделю приступаете к осмотру получившихся смесей. Для кладки выбираете тот состав, в котором имеется максимальное количество глины и при этом полностью отсутствует явление растрескивания. Он, поверьте, будет идеальным – сможет выдерживать температуры нагрева печей вплоть до 500–600 °С без деформирования и крошения. Выбирайте свой вариант приготовления глиняного раствора!

Требования к раствору для кладки

Для строительства прочной стены кладочная масса должна отвечать следующим требованиям:

• быть пластичной. Чтобы заполнять все швы и отверстия в кирпичах;
• иметь высокий уровень прочности. После застывания не должна происходить деформация стен;
• обладать необходимым временем схватывания. В зависимости от времени, на расход готовой смеси регулируют время ее схватывания, чтобы успеть использовать весь объем до застывания.

При приготовлении замеса следует помнить, что в любом случае прочность зависит от соблюдения пропорций, качества строительных материалов, которые используют, и тщательности перемешивания компонентов.

Пропорции материалов и расход на 1 м2 кладки

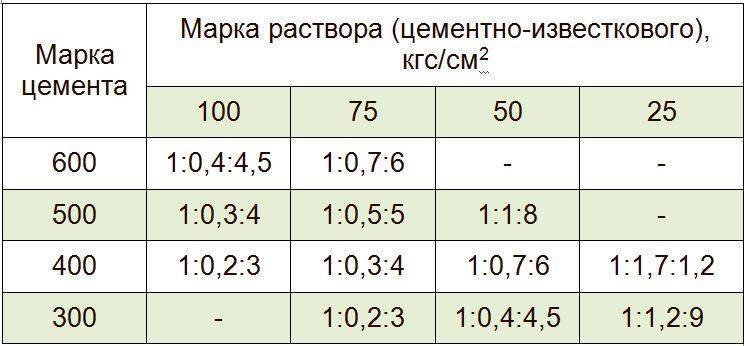

Цементно-известняковые массы для кладки кирпича делаются из смеси извести, песка и портландцемента различных марок. Требований к песку два – он должен быть без примесей и средней крупности, с фракцией от 2,5 и выше. В зависимости от марки цемента, пропорции будут следующими:

• М500: 1 : 2/10 : 3 (цемент, известь песок);
• М400: 1 : 1-3/10 : 3-4;
• М300: 1 : 2/10 : 3,5.

При приготовлении состава все ингредиенты тщательно перемешиваются, это также влияет на уровень прочности: чем более непродолжительным будет процесс перемешивания, тем пористее получится масса, тем менее крепким он получится.

При изготовлении цементно-песчаного раствора применяют такие пропорции:

• М500: 1 : 4 (цемент, песок);
• М400: 1 : 3.

Портландцемент, который используют для смеси, может иметь различные добавки, улучшающие его свойства. Гидрофобный – в его состав входят поверхностно-активные вещества, которые увеличивают морозостойкость. Сульфатостойкий – обладает повышенной сопротивляемостью воздействию солей, а пластифицированный – повышает пластичность смеси.

Также необходимо знать время схватывания готового состава, чтобы рассчитать расход смеси и сделать объем, достаточный для выполнения одного этапа работ по возведению стен. Различают 5 типов цемента в зависимости от скорости застывания. Данные об этом указываются на мешках, в составе информации о присутствующих добавках.

Чтобы посчитать, сколько смеси требуется на 1 м2, нужно знать, что в общем объеме кирпичной кладки она занимает примерно 25%. Соответственно, расход на 1 м2 стены будет зависеть от толщины сооружения.

В качестве примера возьмем строительство небольшого одноэтажного дома 4х6 м. Длина стен в нашем случае составит 20 м, высота – 3,4 м. Допустим, что мы строим стену в 2,5 кирпича, с учетом внутренней и наружной кладки. Известно, что размеры полнотелого одинарного кирпича составляют 250х120х65 мм. Имея длину периметра, высоту стен и их толщину мы можем сделать расчет необходимого объема. В нашем случае он будет равен 42,5 м3. Зная, что доля кладочной массы в общем объеме кирпичной стены составляет ¼, несложно высчитать, что для возведения нашего сооружения потребуется расход 10 м3 раствора. Для того чтобы яснее представить себе трудозатраты на строительство стен нашего дома, переведем этот объем в величину универсальную – ведро. Итак, для постройки наружных стен небольшого дома нам придется приготовить примерно 1000 ведер раствора. Для такого количества кладочной массы понадобится расход примерно 4100 кг цемента марки М500 (82 мешка весом 50 кг), который необходимо смешать с песком в пропорции ¼, а затем тщательно вымешать с водой до получения полностью однородной консистенции. Понятно, что сделать это одному человеку физически очень трудно, особенно если он не связан со строительством.

Описание основных компонентов

Тщательный подбор основных компонентов цементного раствора позволит приготовить качественную массу, которая обеспечит прочную кладку кирпича. Для этого необходимо:

• Вода для замешивания требуется чистая, без примесей, грязи и инородных веществ. Идеально набрать ее из колодца. Температура жидкости зависит от сезона, когда требуется приготовить цементную массу: в летний период подойдет холодная вода, зимой она нуждается в дополнительном подогреве.
• Песок – неотъемлемый компонент цементного состава. Отсутствие следов глины и прочих примесей – обязательное условие, в противном случае период выветривания раствора из кладки ускорится. Совет! Определить качество песка непосредственно при закупке легко. Интенсивно желтый цвет свидетельствует о наличии дополнительных примесей, поэтому приготовить с ним раствор можно исключительно для забутовочной кладки.
• Основным компонентом, определяющим свойства будущего состава, является цемент. Для того, чтобы грамотно приготовить раствор и соблюсти правильные пропорции, ключевое значение имеет марка цементной смеси. Существует закономерность: чем выше марка вяжущего компонента – тем меньший объем нужен, чтобы приготовить раствор. При желании приготовить состав более темного оттенка, достаточно добавить в него графит или сажу или приобрести более высокую марку цемента. При этом следить за соответствием установленных пропорций обязательно!
• Приготовить цементную массу без закупки дорогостоящих пластификаторов помогут моющие средства. Для этой роли подойдут шампунь, стиральный порошок или жидкость для мытья посуды. Исключение составляет чистящее средство ввиду вероятности появления трещин на кладке кирпича.

Шамотная смесь

Создание построек, способных выдержать воздействие повышенных температур (печей, каминов), предусматривает использование огнеупорного материала. Таковым является шамотный (огнеупорный) кирпич.

При укладке необходимо использование аналогичного огнеупорного раствора. Подобная укладка производится на песчано – глинистой смеси (шамотный мертель). Она приобретается в строительном магазине, а можно смесь без труда сделать самостоятельно.

Приготовление огнеупорного кладочного раствора – процесс несложный. Предварительно следует подготовить:

• шамотную глину, хорошо перемолотую;
• песок шамотный;
• воду.

Расчет необходимого количества материалов напрямую зависит от объема выполняемых работ.

Первоначально глина замачивается в воде на период от 12 часов до 3-х суток. При этом вода должна покрыть всю глину. Массу периодически необходимо тщательно перемешивать. После этого глина протирается с использованием сита. В нее добавляется просеянный песок.

Соблюдение необходимой пропорции – одна часть глины на две части песка. Когда все это тщательно перемешается, следует подливать воду. С получением сметанообразной консистенции подлив воды прекращается.

С целью увеличения прочности огнеупорного раствора, сюда добавляют соль в пропорции 100-150 г. на ведро смеси, цемента (половину мастерка).

Кладочный раствор на основе цемента известняка

Данный состав получается мягким и пластичным. В таблице представлены необходимые пропорции для создания цементно-известкового кладочного раствора.

1. Предварительно гашёную известь или пушонку необходимо довести до густой консистенции.
2. Для этого в сухой экстракт добавляют тёплую воду и тщательно размешивают компоненты.
3. После этого состав необходимо процедить, чтобы предотвратить появление крупных комков.
4. Следующим шагом будет добавление песка и цемента. Сухие вещества постепенно добавляют в густую гашёную известь.
5. Далее, при помощи деревянной палки тщательно перемешивают все компоненты.
6. В результате раствор получается густым, но пластичным. Работать с таким раствором смогут профессиональные и начинающие специалисты.
