Как сделать ящик для инструментов своими руками: чертежи, пошаговые инструкции

Варианты классического ящика

Эта разновидность кейса для инструмента своими руками проста в исполнении. Принадлежности основного набора лежат в поле зрения, каждый на своём месте. Он пригодится для переноса за пределы мастерской. Инструментальные переноски выходят тяжёлыми, поэтому не следует делать их большим или полностью из досок. Некоторые детали можно заменить фанерой.

Открытый с перегородкой

Перед началом работ следует убедиться в том, что материал для заготовок высушен. Для изготовления первого варианта понадобятся следующие материалы и инструменты:

• сосновые доски;
• фанера;
• термический или ПВА клей;
• гвозди и шурупы;
• ножовка, лобзик или болгарка;
• дрель или коловорот и свёрла по дереву;
• молоток;
• стамеска;
• рулетка или линейка;
• карандаш или маркер.

В качестве материала подойдёт фанера или обрезки сосновых досок. Согласно чертежу делается разметка и выпиливаются заготовки для корпуса. Вырезаются специальные пазы, в которых будет стоять перегородка. Для их организации понадобится фрезер или ножовка со стамеской.

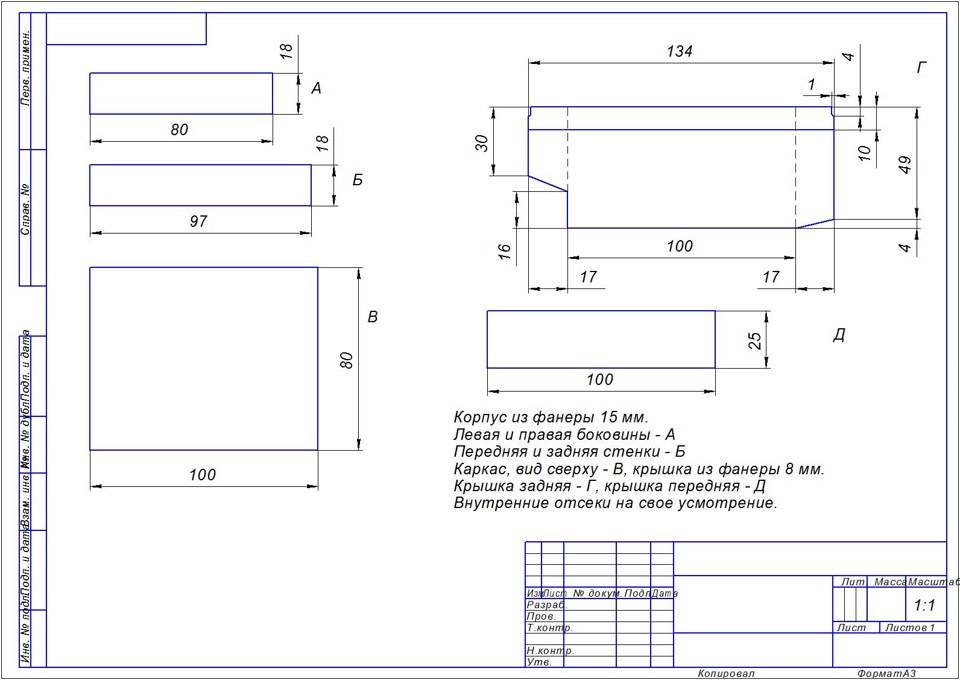

На чертеже представлены классические размеры, которые оптимально подходят для сборки ящика. Все заготовки вырезаются согласно схеме, при изменении одного параметра необходимо пропорционально отнимать или добавлять у остальных:

• поперечные стенки — 2 шт.;
• боковины — 2 шт.;
• паз для перегородки.

Все подготовленные элементы отшлифовать, собрать коробку прямоугольной формы. Чтобы конструкция не разваливалась, места креплений и торцы заготовок промазываются клеем. Дополнительно ящик сбивается маленькими гвоздями или скручивается шурупами.

Из брусочков делаются накладки для ручки. Углы заготовок обрабатываются рубанком и шлифовальной шкуркой, крепятся клеем или гвоздиками. Из деревянных реек, обрезанных в размер перегородки, нужно сделать держатели, которые размещают горизонтально на перегородке. Для отвёрток дрелью высверливаются подходящие отверстия. В прямоугольные пазы помещаются плоскогубцы, кусачки и т.д.

Всю конструкцию надо покрыть защитным составом. Для этого можно использовать лак или лакокрасочный материал со специальными добавками.

Органайзер в табурете

При такой конструкции органайзера для инструментов своими руками можно переносить инструмент в нужное место и присесть на него и дотянуться до места, которое находится чуть выше роста. Материалы и инструменты такие же, как и в предыдущем случае. Из фанеры выпиливаются:

1. Крышка 550х380 мм с вырезом по центру 140х40 мм.
2. Продольные царги 470х150х540 мм и углом скоса в 75°.
3. Две боковины 306х380 мм.
4. Ножки и ручка выполняются из брусков 385х40х50 мм. На торцах отпилить скосы под углом 15°.

Вид самодельной переноски

При желании смастерить что-то более изящное с рельефными формами боковых стоек этот самодельный ящик для инструментов как раз подойдёт. Для начала необходимо взять доски толщиной 16 мм. Из них изготовить детали, как на схеме, и взять круглую палку из алюминия или другую металлическую трубку.

По линиям, параллельных краям, на боковых стенках высверливаются отверстия под саморезы для скрепления конструкции. Шлифовальной бумагой или электрической машинкой снимаются заусенцы и сглаживаются острые углы. После этого выполняется сборка подготовленных деталей: при помощи клея и шурупов скрепляются дно и боковины.

Тем же методом по разметке устанавливаются вертикальные стойки, между которыми фиксируется горизонтальная рукоять. Саморезами прикручиваются держатели для отвёрток. Вся поверхность очищается от излишков клея и пыли.

У хорошего хозяина всегда под рукой окажется целый арсенал инструментов: от гвоздей и саморезов до пассатижей, уровня и набора отверток, не говоря уже о дрели, перфораторе и шуруповерте. Очень часто простой бытовой ремонт никак не начинается из-за того, что мастер не может найти в квартире или гараже все нужные ему инструменты. Чтобы этого не случилось, весь рабочий инструментарий должен храниться в специально отведенном месте — ящике для инструментов.

Какие бывают ящики для инструментов, каким требованиям они должны отвечать, и как сделать ящик для инструментов своими руками — об этом статья.

Передвижной шкаф для инструментов на КОЛЁСИКАХ (мастер-класс)

Сделайте мобильный шкаф для инструментов своими руками с минимальными затратами времени и материалов. Если Вы не хотите тратить большие деньги на металлический ящик, а предпочтете сделать деревянный шкаф для инструментов самостоятельно, то этот вариант для вас.

Это замечательная вещь для работы в гараже или домашней мастерской, где можно компактно сложить свои инструменты.

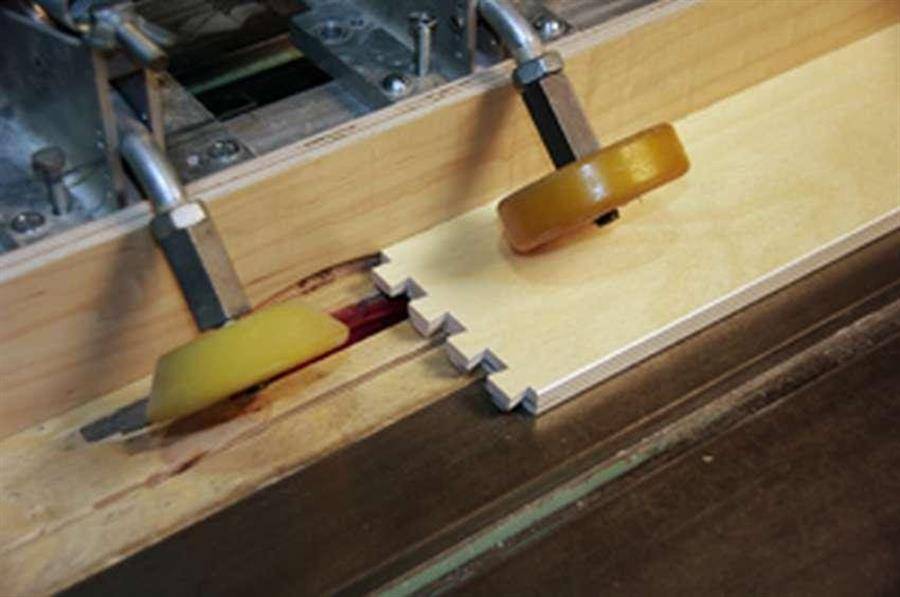

Собрать каркас можно и без саморезов или гвоздей. Для этого на станке нужно сделать заготовки зубчатой формы для шипового соединения деталей.

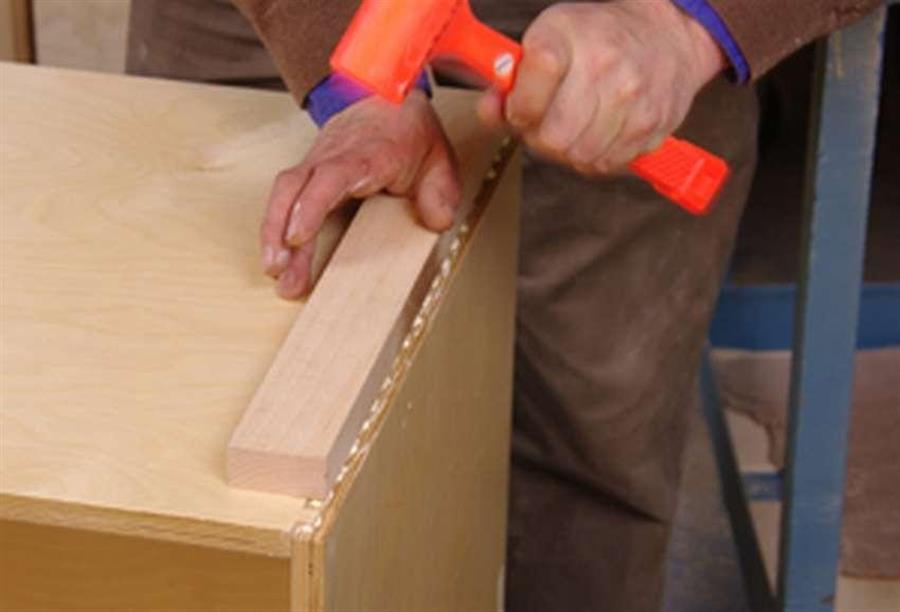

С помощью клея и киянки собираем каркас шкафа.

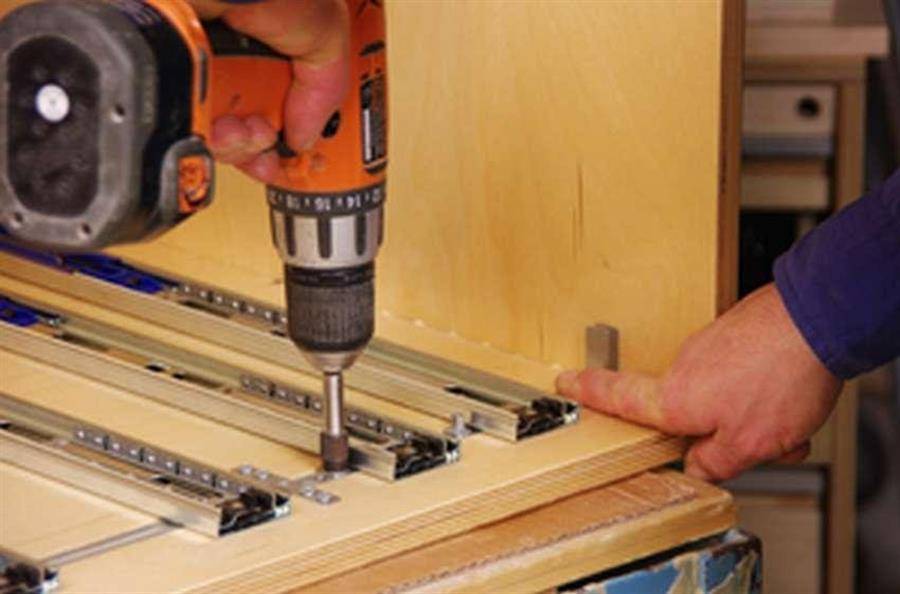

Закрепляем направляющие для выдвижных ящиков.

Устанавливаем колесики.

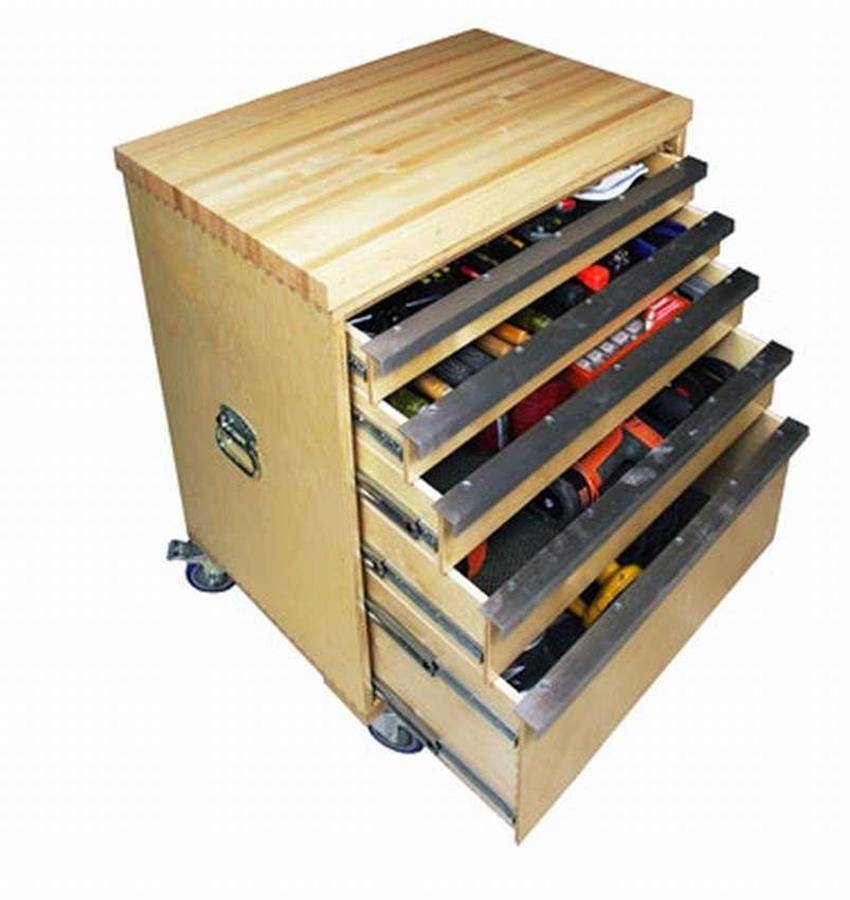

Практичный и компактный шкаф готов.

Источник фото: extremehowto.com/build-a-deluxe-tool-storage-cabinet

Читать полностью (ссылка)

Самодельные кофры из металлических канистр

Простой способ изготовить боковые кофры для мотоцикла своими руками – это использовать две металлические канистры. Процесс изготовления довольно прост:

• Приобретаем две одинаковые металлические канистры емкостью 20 литров (средняя цена 1300÷1500 рублей за штуку).
• На канистры маркером наносим линию разреза (нижняя часть будет служить емкостью для вещей, верхняя – крышкой).
• Болгаркой с диском по металлу аккуратно разрезаем обе канистры в соответствии с нанесенной разметкой.
• Края среза зачищаем наждачной бумагой и покрываем антикоррозионной краской.
• На обе части устанавливаем уплотнитель (например, подойдет уплотнитель от крышки багажника ВАЗ 2101÷2107, который можно приобрести в любом магазине автозапчастей за 250÷300 рублей).

• Плотно прижимаем обе части друг другу и размечаем отверстия для крепления петель (подойдут обычные мебельные петли) и защелки.
• Сверлим отверстия по нанесенной разметке, крепим петли и защелку при помощи заклепок или болтов.

Прочные металлические самодельные кофры готовы. Теперь необходимо изготовить крепления. Это зависит от индивидуальных особенностей мотоцикла. Для этой цели можно использовать хомуты или другие подходящие метизы.

Декорирование зависит от индивидуальных предпочтений байкера:

• Если выбрать канистры яркого цвета, то они сами будут украшением вашего байка.
• При желании можно покрасить канистры в цвет мотоцикла.

Варианты классического ящика

Эта разновидность кейса для инструмента своими руками проста в исполнении. Принадлежности основного набора лежат в поле зрения, каждый на своём месте. Он пригодится для переноса за пределы мастерской. Инструментальные переноски выходят тяжёлыми, поэтому не следует делать их большим или полностью из досок. Некоторые детали можно заменить фанерой.

Открытый с перегородкой

Перед началом работ следует убедиться в том, что материал для заготовок высушен. Для изготовления первого варианта понадобятся следующие материалы и инструменты:

• сосновые доски;
• фанера;
• термический или ПВА клей;
• гвозди и шурупы;
• ножовка, лобзик или болгарка;
• дрель или коловорот и свёрла по дереву;
• молоток;
• стамеска;
• рулетка или линейка;
• карандаш или маркер.

В качестве материала подойдёт фанера или обрезки сосновых досок. Согласно чертежу делается разметка и выпиливаются заготовки для корпуса. Вырезаются специальные пазы, в которых будет стоять перегородка. Для их организации понадобится фрезер или ножовка со стамеской.

На чертеже представлены классические размеры, которые оптимально подходят для сборки ящика. Все заготовки вырезаются согласно схеме, при изменении одного параметра необходимо пропорционально отнимать или добавлять у остальных:

• поперечные стенки — 2 шт.;
• боковины — 2 шт.;
• дно;
• паз для перегородки.

Все подготовленные элементы отшлифовать, собрать коробку прямоугольной формы. Чтобы конструкция не разваливалась, места креплений и торцы заготовок промазываются клеем. Дополнительно ящик сбивается маленькими гвоздями или скручивается шурупами.

Из брусочков делаются накладки для ручки. Углы заготовок обрабатываются рубанком и шлифовальной шкуркой, крепятся клеем или гвоздиками. Из деревянных реек, обрезанных в размер перегородки, нужно сделать держатели, которые размещают горизонтально на перегородке. Для отвёрток дрелью высверливаются подходящие отверстия. В прямоугольные пазы помещаются плоскогубцы, кусачки и т.д.

Всю конструкцию надо покрыть защитным составом. Для этого можно использовать лак или лакокрасочный материал со специальными добавками.

Органайзер в табурете

При такой конструкции органайзера для инструментов своими руками можно переносить инструмент в нужное место и присесть на него и дотянуться до места, которое находится чуть выше роста. Материалы и инструменты такие же, как и в предыдущем случае. Из фанеры выпиливаются:

1. Крышка 550х380 мм с вырезом по центру 140х40 мм.
2. Продольные царги 470х150х540 мм и углом скоса в 75°.
3. Две боковины 306х380 мм.
4. Ножки и ручка выполняются из брусков 385х40х50 мм. На торцах отпилить скосы под углом 15°.

Вид самодельной переноски

При желании смастерить что-то более изящное с рельефными формами боковых стоек этот самодельный ящик для инструментов как раз подойдёт. Для начала необходимо взять доски толщиной 16 мм. Из них изготовить детали, как на схеме, и взять круглую палку из алюминия или другую металлическую трубку.

По линиям, параллельных краям, на боковых стенках высверливаются отверстия под саморезы для скрепления конструкции. Шлифовальной бумагой или электрической машинкой снимаются заусенцы и сглаживаются острые углы. После этого выполняется сборка подготовленных деталей: при помощи клея и шурупов скрепляются дно и боковины.

Тем же методом по разметке устанавливаются вертикальные стойки, между которыми фиксируется горизонтальная рукоять. Саморезами прикручиваются держатели для отвёрток. Вся поверхность очищается от излишков клея и пыли.

Идеи для ящика под инструменты

В руках настоящего мастера любая отслужившая свой век вещь может стать полезным и функциональным устройством. Разнообразные идеи, которые реализуются из подручных средств, вызывают интерес и становятся толчком для собственной творчества:

• Инструментальный ящик из кабель-каналов и диванных пружин — экономичный легкий девайс для хранения мелких принадлежностей.
• Пластиковые канистры — рекордсмены по генерации различных идей. Если вырезать в верхней части окошки, такую тару можно применять для хранения саморезов, гвоздей, сверел и всего, что может пригодиться в работе.

Магазинная тележка, если она досталась законно, путем некоторых преобразований трансформируется в удобный Tool-box. Достаточно устроить отсеки или полки, а ручка и колеса уже есть.
Старые сумки-«дипломаты» крепкие и прочные, а надежные замки исправно работают более 20 лет. Внутри кейса можно устроить небольшие карманы для хранения мелочи, а сам чемодан вполне выдержит вес дрели или шуруповерта.

Быстрый способ изготовления выдвижных ящиков

1. Измерьте расстояние между боковыми стенками А. Если оно равно 406 мм, выпилите задние стенки L и днища М по указанным в «Списке материалов» размерам. Если это не так, уменьшите его значение на 32 мм и используйте полученный размер как длину для задних стенок и ширину днищ.

2. Просверлите и раззенкуйте монтажные отверстия в днищах М и сделайте направляющие отверстия в задних стенках L (рис. 4). Приклейте задние стенки к днищам и дополнительно закрепите шурупами.

3. Выпилите передние стенки N. Просверлите монтажные отверстия для установки ручек.

4. Прочитайте «Совет мастера» внизу, чтобы узнать, как с помощью простого шаблона разметить на передних стенках места крепления готовых боковых стенок-метабоксов.

Совет мастера

Простой шаблон гарантирует правильность разметки

Сэкономить время, повысить точносгь и аккуратность, а также избежать повторных измерений поможет шаблон для разметки передних стенок выдвижных ящиков при установке монтажных фланцев метабоксов. Из б-миллиметровой фанеры или МДФ выпилите кусок, длина которого равна длине задней стенки L, а ширина — ширине передней стенки N. Пометьте один его край как нижний, а на коротких сторонах нанесите метки положения шурупов (рис. 4). Прижмите шаблон к внутренней стороне передней стенки и выровняйте его посередине. Проведите сверху вниз линии вдоль обеих коротких сторон шаблона, а затем перенесите на переднюю стенку положение отверстий для шурупов (фото справа).

Отметьте центры отверстий посередине прорезей, чтобы иметь возможность регулировки по горизонтали.

Выровняйте монтажный фланец метабокса по разметке на передней стенке N, расположив его монтажные прорези над линиями разметки. Карандашом наметьте центры отверстий посередине прорезей (фото К). Просверлите направляющие отверстия и закрепите монтажный фланец шурупами. Проделайте то же самое со всеми остальными ящиками.

5. Внимательно прочтите инструкцию по монтажу выдвижных направляющих для метабоксов.

Виды органайзеров

Есть несколько видов боксов в зависимости от материала, из которого они изготовлены, от типа инструментов, которые предполагается в них хранить, и от вида конструкции. Инструментальный ящик изготавливают:

• из пластика (прочны, их удобно переносить благодаря их небольшому весу, однако сделать такой ящик самому не выйдет);
• из металла (надежные, прочные, но тяжелые);
• из дерева (из него проще всего смастерить ящик в домашней мастерской: дерево – материал бюджетный и легкий в обработке).

Еще ящики различают по типу хранимых внутри них инструментов. Они бывают:

• профессиональные – популярны среди мастеров, легкие, прочные и имеют отдельное место под каждый инструмент;
• кейсы для электроинструментов – используются для хранения и перемещения конкретного инструмента (например, дрели или шуруповёрта) и состоят из одного большого углубления для основного инструмента и нескольких более мелких отсеков для сопутствующей оснастки;
• непрофессиональные – обычно это ящики или сумки с более чем 2 отделениями (бывают большие или маленькие);
• универсальные – в них хранят все виды оборудования, так как имеют передвигаемые перегородки, что позволяет при необходимости менять внутреннее пространство ящика.

Виды конструкции, то есть наличие запасных отделений и способ открывания органайзера, бывают в качестве:

1. Контейнера. Вмещает много инструментов. Обычно трапециевидной формы, с прямоугольным дном, перегородкой и открывающимся верхом. Внутри находятся передвижные, складывающиеся друг в друга короба под инструменты. К контейнерам больших габаритов крепят колёсики, благодаря чему их удобно перевозить с места на место.
2. Кейса. Переносной прямоугольный ящик с ручкой, обычно лёгкий, небольшой. Съёмные перегородки и отсеки внутри таких органайзеров позволяют изменять внутреннее пространство.
3. Мультибокса. Вертикально расположенная конструкция напоминает обычный комод с выдвижными ящиками.

Сделать ящик для оборудования своими руками проще всего в виде кейса: он состоит из одного отсека, а изготовить его может даже человек, не обладающий особыми навыками.

Виды органайзеров для инструментов

Инструментальные боксы различаются по материалу изготовления и типу хранимых предметов. По используемому материалу они могут быть:

• деревянные. Древесина доступный и лёгкий в обработке материал. Для изготовления бокса используют доску или прочную многослойную фанеру толщиной 10, 16 или 18 мм. Сложность конструкции зависит от пожеланий и умений мастера;
• металлические. Стальные или железные конструкции достаточно тяжёлые, но обладают прочностью и долговечностью. Более лёгкие ящики изготавливаются из алюминия;
• пластиковые. Такие ящики отличаются лёгким весом, прочностью, удобством и современным дизайном.

Деревянный ящик для инструментов

Также ящики различаются по типу хранимого в них инструмента и бывают:

1. Непрофессиональные. Представляют собой конструкцию с несколькими отсеками. Для них используются сумки или кейсы разных габаритов.
2. Электроинструмент. Специальные боксы, используемые для хранения дрелей, болгарки, шуруповерта и т.п. Как правило, такие ящики снабжены большим отделением для определённого оборудования и несколькими мелкими для дополнительной оснастки.
3. Профессиональные. Большинство мастеров предпочитает именно данную разновидность инструментальных ящиков, поскольку в них имеются отдельные посадочные места, под определённый вид оборудования.
4. Универсальные. Боксы данного типа имеют большое количество отсеков и используются для хранения самых различных инструментов. Существуют инструментальные ящики со съёмными перегородками, что позволяет перестраивать внутреннее пространство по собственному усмотрению.

Универсальный бокс для инструментов

Это интересно: Виды сверл по металлу и дереву — назначения и особенности

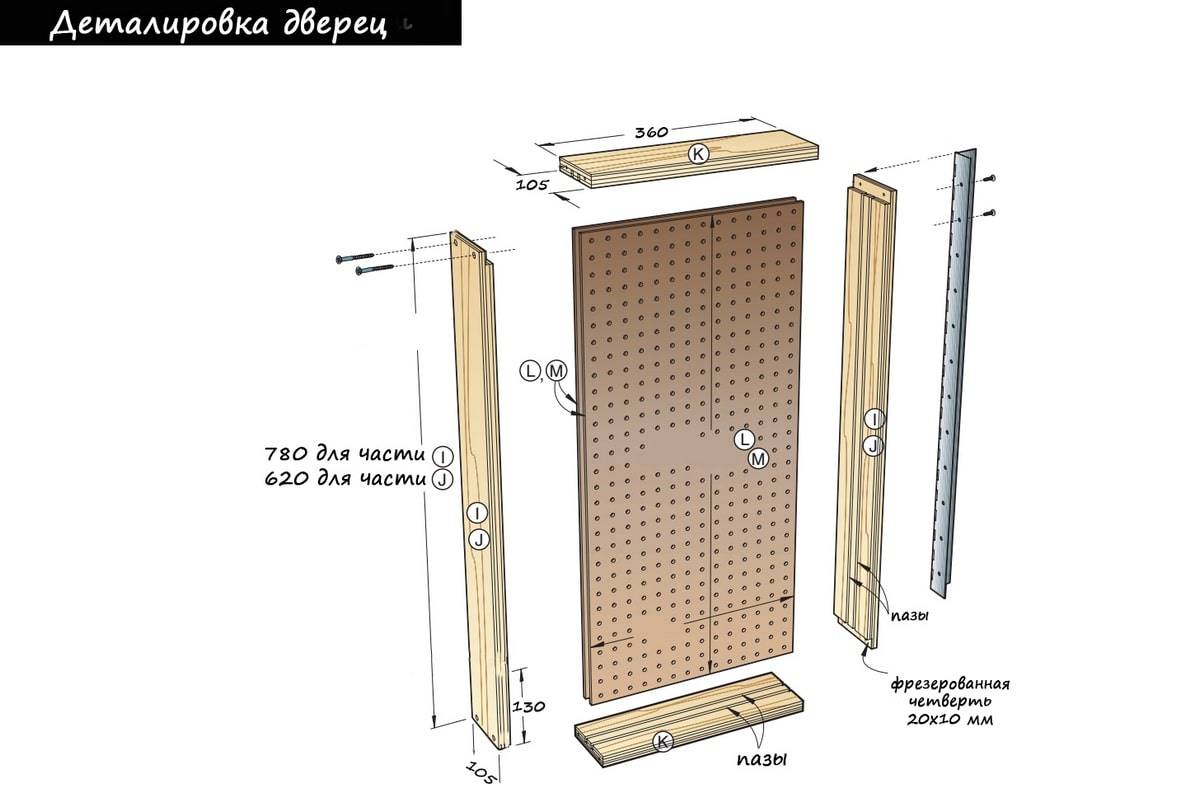

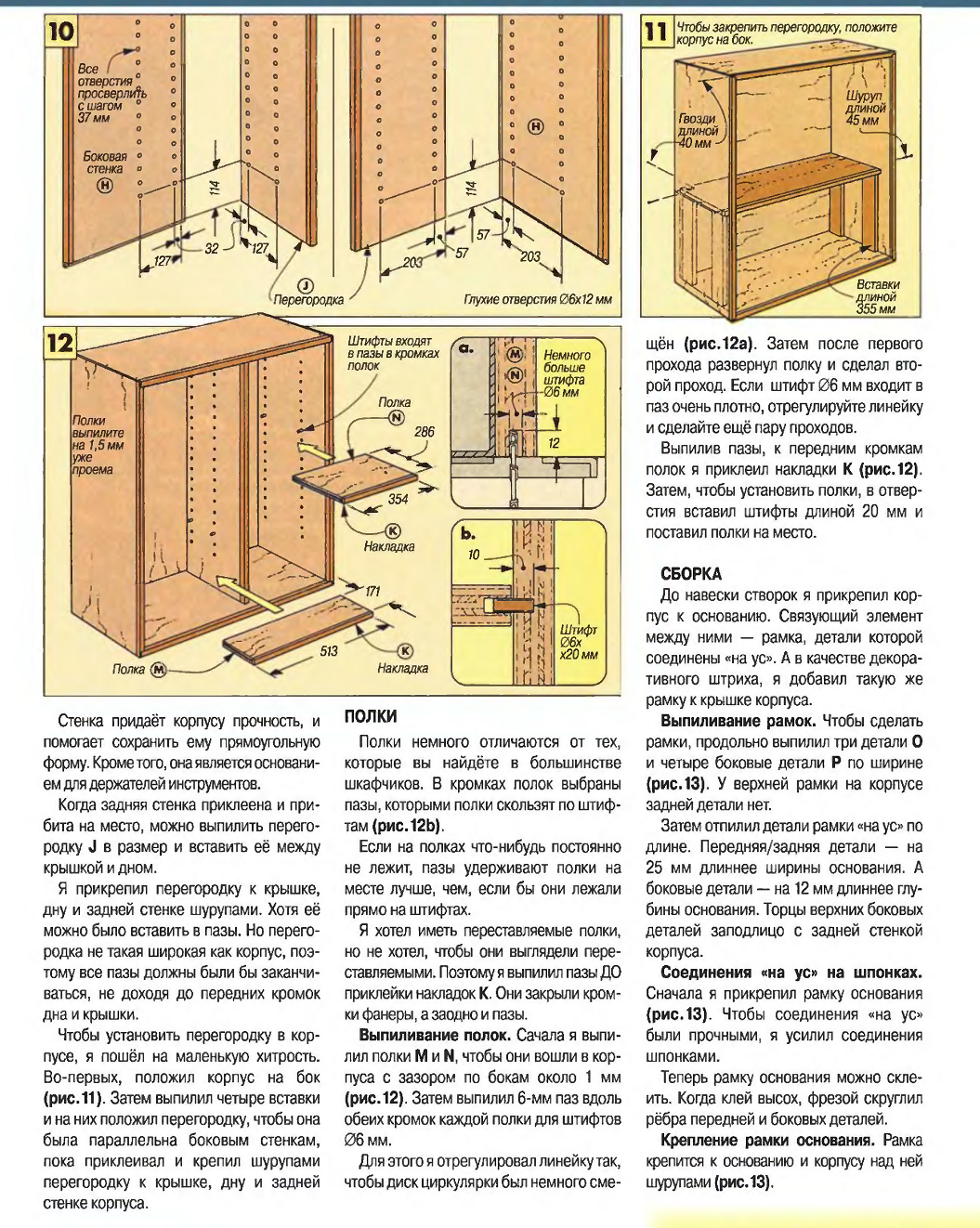

Изготовление внутренних и внешних дверец

Внутренние и внешние дверцы имеют одинаковую конструкцию и отличаются только длиной: высота внутренних створок составляет 620 мм, внешних — 780 мм.

1. По указанным в чертеже размерам вырезают боковины внутренних (J) и внешних (I) дверец.

Все створки должны входить в корпус с зазором 3 мм вверху и внизу (см. схему «Деталировка корпуса» вид сбоку). Это учтено в чертеже, но если вы делаете шкаф с отклонением от предложенных размеров, не забудьте проверить этот момент до сборки дверей. Детали J и I должны входить в корпус зазором 6 мм, что в итоге обеспечит 3-миллиметровый отступ сверху и снизу.

1. По указанным размерам вырезают крышки и днища дверец (К) в количестве 8 шт.
2. На внутренней поверхности боковин J и I вверху и внизу фрезеруют четверть шириной 20 мм и глубиной 10 мм.
3. На боковых стенках (J и I), крышках (К) и днище (К) выбирают пазы-канавки шириной 6 мм и глубиной 10 мм, в которых будут зафиксированы панели L и M.
4. По размерам из схемы из 6-мм оргалита вырезают панели L и M — 4 штуки для внутренней дверцы и 4 штуки для внешней.
5. Проведя «сухую» сборку и проверив угольником соответствие всех внутренних углов 90 градусам, приступают к окончательной сборке дверей с использованием шурупов или саморезов. Крепеж ввинчивают в предварительно просверленные отверстия.

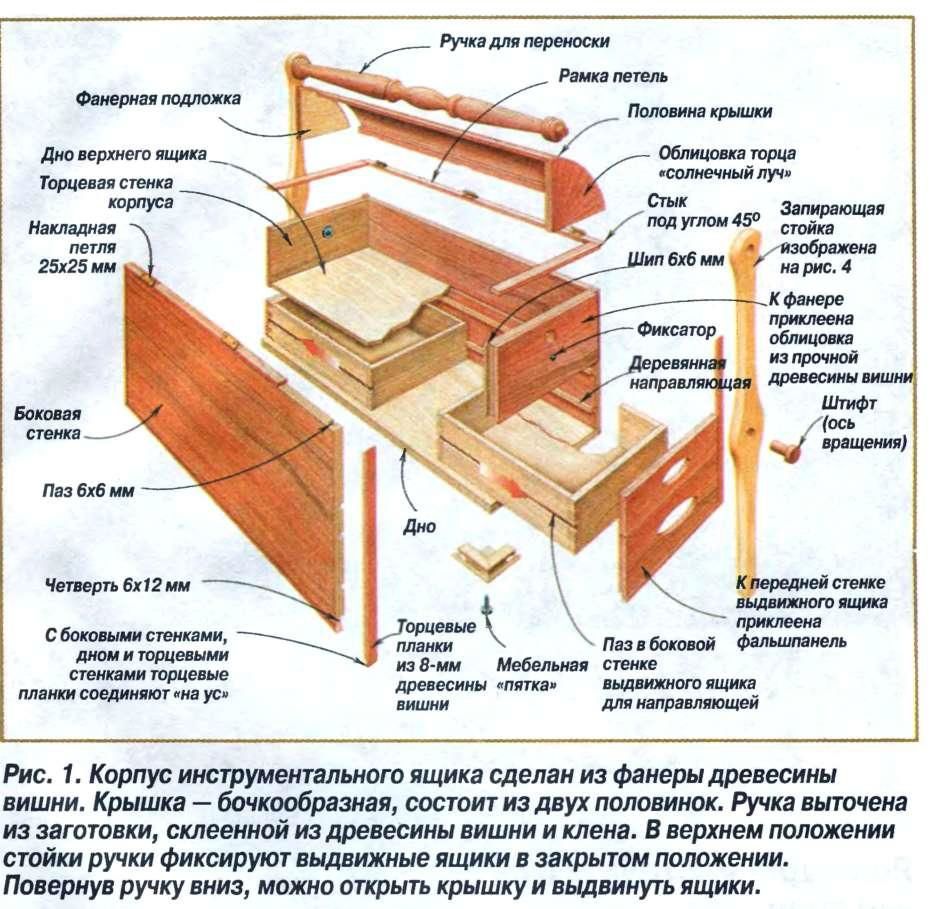

Переносной ящик с выдвижным отсеком

Это практически мини-вариант мастерской. Верхняя панель может служить для работы с различным оборудованием, внутри — отличное место для хранения инструмента, принадлежностей и расходных материалов. Если поставить органайзер на колеса, получится мобильный Toolbox.

Во внутреннем пространстве ящика предусматривается отделение для крупногабаритного инструмента и выдвижные отсеки для мелких предметов. Дополнительно можно установить панель для линеек, отверток, ножей и т.д.

Конструкцию изготавливают из фанеры, соединяя детали клеем и саморезами. Для прочности можно скрепить органайзер ребрами жесткости из бруска 50х50 мм.

В сборке самого короба ничего сложного нет. Наибольшего внимания требует устройство выдвижного ящика. Предполагается, что он будет нагружен, поэтому в случае неправильного положения он может заедать при движении и выскальзывать из креплений.

Для устройства выдвижного отсека понадобятся направляющие, которые могут быть роликовыми или шариковыми. Скольжение полоза происходит за счет кручения роликов в пазах или перемещения самих деталей направляющих относительно друг друга в специальных дорожках.

Роликовые механизмы недорогие, но менее надежные. Шариковые более прочные и долговечные, движутся они бесшумно и позволяют открыть ящик до конца. Можно использовать усиленные варианты изделий, которые выдерживают большие нагрузки.

Чтобы установить выдвижной ящик, отмечают линию крепления направляющей на стенке, а ответной части на боковом элементе отсека

Здесь важно не ошибиться и правильно состыковать конструкции по высоте, чтобы ящик входил плотно, но оставался небольшой зазор для свободного движения. Нельзя допускать даже малейшего перекоса между параллельными сторонами. Последовательность сборки:

Последовательность сборки:

1. Вырезать детали из фанеры, зашкурить.
2. Собрать каркас и ящик с помощью саморезов и клея.
3. Выдержать до набора прочности.
4. Отметить на боковых внутренних стойках и боковинах ящика линии направляющих.
5. Зафиксировать полозья саморезами.
6. Вставить отсек до щелчка, слегка приподняв край. После этого ящик должен свободно перемещаться по направляющим.
7. Обустроить пространство органайзера по своему желанию.
8. Закрепить ручки для переноски.
9. Провести заключительную защитно-декоративную обработку.

При желании можно сделать несколько выдвижных ящиков одинакового или разного размера. Это позволит максимально использовать объем органайзера.

Вариант с ремнем через плечо

Виды ящиков для хранения инструмента

В зависимости от способа доступа к содержимому различают ящики открытого и закрытого типов.

Первые напоминают обычную дорожную сумку. Их главный плюс – быстрый доступ к хранимым предметам, а минусы – неудобство при переноске (содержимое при опрокидывании высыпается) и низкий уровень сохранности.

Наибольшей популярностью пользуются боксы – прочные ящики с плотно закрывающейся крышкой, снабженной защелками и замком.

В зависимости от вида материла, использованного для изготовления, инструментальные ящики делятся на металлические, пластиковые и металлопластиковые.

Стальной бокс вынослив и надежен. Однако, легким его не назовешь. Поэтому в производстве чаще используется алюминий – легкий, прочный и стойкий к коррозии металл. Если вам понадобится большой переносной ящик для хранения инструментов, раскрывающий свое содержимое в нескольких уровнях, то предпочтение лучше отдать именно этому материалу.

Пластик – еще один материал, широко распространенный в производстве инструментальных ящиков. Он отличается доступной ценой, достаточно высокой прочностью и долговечностью.

Следует назвать два главных недостатка данного материала – невысокую прочность соединения «корпус-замок» и хрупкость на морозе. Поэтому в холодное время года следует оберегать такой чемодан для инструментов от сильных ударов.

Поиски материала, совмещающего легкость пластика с прочностью металла, привели к созданию гальванизированного металлопластика. Ящики из него получаются вместительными, достаточно легкими и выдерживают очень большие нагрузки.

Еще один отличительный признак инструментальных ящиков относится к способу использования: профессиональные и бытовые. Первые отличаются большой вместимостью, максимальной надежностью и высокой ценой. Бытовые модели имеют небольшие габариты, а для их изготовления используют недорогие материалы и фурнитуру.

«Специализация» инструментальных боксов также бывает разной, что обязательно следует учитывать при покупке. Ящик может быть рассчитан на хранение только столярного инструмента или слесарных принадлежностей. Универсальный вариант совмещает в своей конструкции отделения, предназначенные для разных видов монтажной оснастки (шуруповерта, дрели, болгарки, хомутов, сверл, стяжек, саморезов).

Часто для удобной раскладки метизов отводится все свободное пространство. Такой бокс называют органайзером.

Много инструмента в него не положишь, зато вся необходимая для работы мелочевка поместится полностью.
