Сам себе сантехник, или Как разобрать однорычажный смеситель

Как разобрать однорычажный смеситель – видео и дополнительные комментарии

Приведённые инструкции помогут выполнить рабочие операции правильно. Много толковых советов есть в сети Интернет. При необходимости можно быстро найти видео с информацией о том, как снять смеситель на кухне с металлической раковины:

Но любые данные надо анализировать с учётом специфики собственного оборудования.

При возникновении вопросов пользуйтесь комментариями к этой статье. Здесь можете публиковать собственные замечания по использованию однорычажных смесителей, ремонтным методикам. Тут бесплатные консультации и полезные сведения предоставляются совершенно бесплатно.

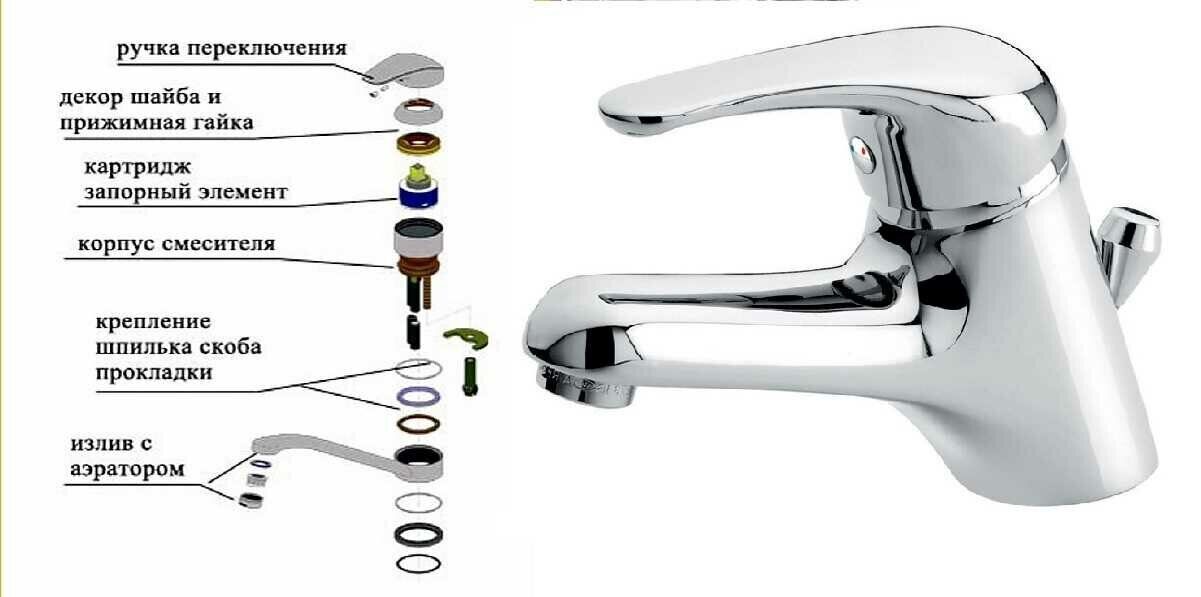

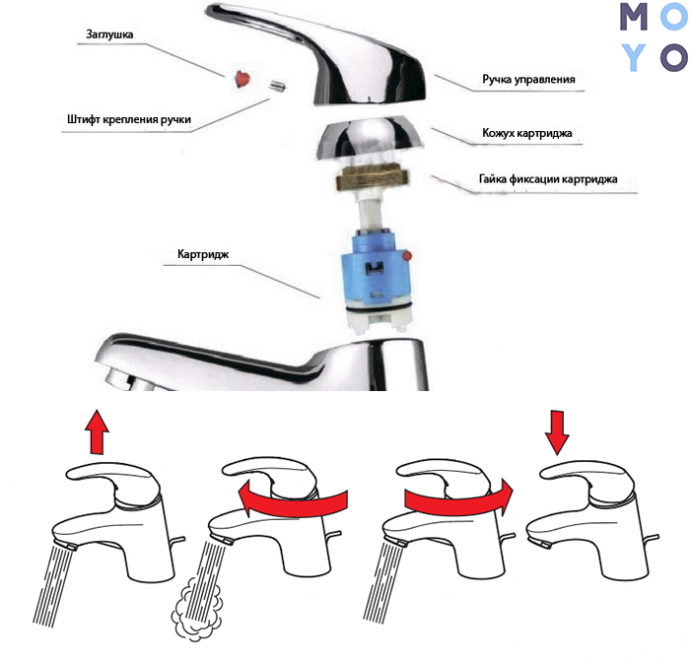

Разборка крана с керамическим картриджем

По внутреннему содержанию смесители для ванной и кухни практически не отличаются. Однако, чтобы снять узел с мойки, достаточно скрутить с крепежных шпилек две гайки или большую латунную гайку, расположенную с обратной стороны мойки. А для демонтажа конструкции над ванной понадобится сантехнический газовый ключ, с помощью которого отворачиваются гайки крепления к эксцентрикам.

Отключив воду и сняв смеситель, можно приступать к его разборке:

Убрать с крана заглушку и выкрутить расположенный под ней шестигранник. В результате этого освободиться установленный в центре картриджа пластмассовый штырек.
Движением верх извлекается рукоятка и достается защитный чехол. Если элементы прикипели, то потребуется помощь отвертки.
Картридж находится под крышкой корпуса, которую пальцами нужно аккуратно выкрутить

Эта деталь очень хрупкая и если она не поддается, то следует очень осторожно воспользоваться подходящим инструментом.
После снятия крышки корпуса картридж легко извлекается из конструкции. Если он поврежден, то разбирать его бесполезно. Следует купить и установить новый

Модели картриджей могут различаться, поэтому в магазин сантехники рекомендуется взять с собой поломанный элемент или его фотографию

Следует купить и установить новый. Модели картриджей могут различаться, поэтому в магазин сантехники рекомендуется взять с собой поломанный элемент или его фотографию.

С помощью гаечного ключа на изливе открутить аэратор и достать из него фильтр-сеточку. В ней обычно скапливается много мелких частиц, которые нужно тщательно вычистить.

Разборка и ремонт однорычажного смесителя с картриджем закончен. В дешевых кухонных кранах может треснуть основной корпус. В этом случае разборка конструкции бессмысленна. Треснувший смеситель с одной ручкой необходимо полностью заменить.

Ремонт переключателя «Душ/Ванна»

В смеситель с одним рычагом для ванной установлен переключатель, регулирующий подачу воды в душ и ванну. При износе его стоковой пружины становится невозможным возврат в стартовую позицию. А непригодность золотниковых прокладок может привести к одновременной подаче воды в душ и кран.

Замена пружины

Растянутую пружину в переключателе можно заменить на новую:

  1. Извлечь переходник и снять с него шток с накрученной пружиной.
  2. Снять старую пружину и с помощью плоскогубцев накрутить на шток новую.
  3. Переключатель собрать и установить на место.

Замена уплотнительных резинок

Переключатель оборудован двумя прокладками. Если в негодность пришла верхняя прокладка, то заменить ее можно, не разбирая конструкцию. Нужно будет просто снять декоративный колпачок, вытащить износившуюся резинку и на ее место установить новую. Но если причина неисправности кроется в нижнем уплотнителе, то золотниковый переключатель придется разбирать. Для этого следует:

  1. Установить рычаг смесителя в закрытое положение.
  2. Отсоединить гибкий шланг.
  3. Под декоративной крышкой открутить винтовое крепление и вытащить кнопку.
  4. Извлечь из корпуса крана золотник.
  5. Снять старые и установить новые резинки, смазав их предварительно герметической пастой.
  6. Собрать переключатель и установить его на место.

Трудность в замене прокладок золотника заключается в том, что их нет в продаже. В комплекте со смесителем обычно идет запасной набор. Если он утерян, то прокладки можно вырезать из резины толщиной в 3–4 мм. Однако самодельные прокладки прослужат недолго.

Разобрать шаровый или картриджный керамический смеситель с одним рычагом под силу каждому. Эти краны имеет довольно простую конструкцию, что дает возможность отремонтировать их самостоятельно, не прибегая к услугам сантехников.

Замена картриджа

После извлечения картриджа из смесителя нужно определить его диаметр, поскольку заменять отслужившую деталь нужно идентичной. Подобрав аналогичный по диаметру новый картридж, его следует вставить в корпус точно так же, как внутри смесителя стоял старый картридж.

Убедитесь, что выступы для его фиксации соответствуют углублениям в корпусе. Также оцените состояние уплотнительных резинок. Желательно, чтобы они были силиконовыми, так как подобные резинки более стойкие к воздействию воды и более эластичны, чем резиновые. После установки картриджа выполните сборку смесителя, соблюдая обратный порядок.

Весь процесс разбора и сборки картриджного смесителя представлен в видео ниже.

Как разобрать однорычажный смеситель

Прежде чем приступать к разборке смесителя, необходимо перекрыть воду на кухне

Следуйте инструкции, и процесс будет быстрым:

  1. Сначала нужно снять ручку смесителя. Делается это так: закрываются запорные клапаны, шестигранником ослабляется винт, на котором сама ручка и держится, ручка снимается.
  2. Теперь отверткой нужно слегка нажать на выемку резьбового кольца, само кольцо повернуть против часовой. При этом шаровый смеситель не должен повернуться полностью, водопроводные шланги под ним не должны быть повреждены.
  3. Берутся плоскогубцы, удаляется хром-купол. Делается это аккуратно, чтобы не допустить деформации четырехзубчатого кольца, расположенного как раз под куполом. Пластиковое кольцо откручивается с хромированного купола. Это делается, дабы проверить целостность резьбового соединения, наличия на нем грязи и возможность свободного вращения.
  4. Достается щитовидная пластиковая деталь, она состоит из двух деталей – белой и черной. Черная деталь является уплотнителем, из-за нарушения целостности которого и течет вода. Если дело в уплотнителе, прочистка решит проблему, и делать больше ничего не придется.
  5. Если уплотнитель прочищен, но вода все равно течет, кран нужно разобрать дальше. Нужно извлечь шар из самого крана простым движением вверх. У шара можно разглядеть отверстие, которое задает диапазон поворотам всего механизма. Осмотрите сам шар: он может быть загрязнен или покрытие может оказаться поврежденным. Если покрытие повреждено, шар придется заменить.
  6. Если вы устанавливаете в кран новый шар, вырез, который идет по правой стороне детали, должен попасть на выступ около верхней части крана.
  7. После этого вставляется щит, который будет помещаться в слот стороны крана с помощью пластикового наполнителя.
  8. Под черным уплотнителем можно увидеть пружины, когда идет разборка, они должны быть работоспособными. Если это не так, их тоже нужно заменить, удалив плоской отверткой.
  9. Заменяя уплотнители, не лишним будет воспользоваться силиконовой смазкой, это увеличит срок эксплуатации деталей.
  10. Разобрать кран сложнее, чем собрать. Для сбора нужно все действия провести в обратном порядке. После этого ремонт можно считать законченным.
  11. Включите водоснабжение, проверьте, не течет ли вода с выключенным краном. Если протечка обнаружена (особенно у основания или в верхней части крана), дело, вероятно, в шаре. Нужно удалить шар, носик у основания поднять и аккуратно потянуть вверх.
  12. Шар уплотняют два кольца, эти прокладки и приводят к тому, что вода со временем течет из закрытого крана. Эти кольца удаляются маленькой плоской отверткой и заменяются.
  13. Перед заменой колец протрите смазкой уплотнители. Вот теперь ремонт точно окончен.

После ослабления винта, можно демонтировать ручку смесителя

При повороте резьбового кольца, сам кран проворачиваться не должен

Если вместо шара картридж, он демонтируется таким же способом

Когда при сборке крана возникают проблемы, нужно следовать сборочному чертежу

Нужно учитывать, что при современном ассортименте смеситель смесителю рознь, поэтому некоторые вещи могут различаться. Но отремонтировать самостоятельно кран можно практически при любой конструкции смесителя.

Поломка «душ-кран»

В смесителе есть еще одна прокладка помимо той, что находится между гусаком и корпусом (описанной выше), и они очень похожи. Эта прокладка располагается между корпусной частью смесителя и его рычажком для переключения. И обе они протираются и изнашиваются от времени и плохой воды.

Замена последней осуществляется практически аналогично первой:

  • Снимите рычаг. В случае если это невозможно сделать, осмотрите его на наличие крепежного винта;
  • Найдя его – отвинтите при помощи специального оборудования и лишь после этого снимайте рычажок;
  • Очистите поверхность от кусочков и остатков предыдущей прокладки и вставьте туда новую;
  • Зафиксируйте плотность деталей между собой при помощи ленты или специализированной пасты и льна;
  • Вставьте рычаг в исходное положение, при необходимости закрепите крепежный винт.

Водопроводный кран

Как всегда, вначале стоит перекрыть подачу холодной и горячей жидкости. Выполнить эти мероприятия можно при помощи вентилей, сосредоточенны на трубах. Когда вентили перекрыты, то можно открыть барашки и выпустить всю скопившуюся в смесителе жидкость.

Для осуществления ремонта крана для воды вам понадобятся следующие инструменты:

  • отвертка;
  • разводной ключ;
  • прокладки из резины;
  • пакля.

Порядок действий следующий:

  1. Демонтировать барашек вентиля. Это делается очень просто при помощи отвертки.
  2. После снятия барашка, берете разводной ключ и откручиваете кран-буксу. После этого вы сможете обнаружить шток с прокладкой из резины. Именно эта деталь чаще всего служит причиной поломки.
  3. нужно удалить старую прокладку, используя отвертку. Если прокладка прикреплена при помощи винта, то следует открутить его.
  4. Когда вы выполнили замену старой прокладки на новую, взять чистую материю и очистить резьбу на букве и в том отверстии, куда она будет монтироваться.
  5. Намотать на кран-буксы несколько ниток пакли, установить буксу на место. В этом случае необходимо отметить, что наматывать паклю нужно против движения часовой стрелки, а вот закручивать буксу стоит по направлению.
  6. Если причина поломки состоит в износе «седло» крана, то даже новая прокладка со временем быстро приходит в негодность. Для устранения возникшей проблемы необходимо применять специальную фрезу. Ее можно прокрутить, используя дрель. Таким образом, все шероховатости, имеющиеся на «седле» удается устранить.

На видео показано, как разобрать кухонный кран:

Особенности разбора крана на кухне и в ванной

На сегодняшний день можно встретить современные модели смесителей, устанавливаемые в ванной или на кухне. Они могут быть оснащены таймером или чувствительными деталями. Чтобы выполнить разборку такого крана, стоит придерживаться следующего плана действий:

Демонтировать крышку, которая служит для закрепления батареек

После этого можно приступать к дальнейшей разборке крана, но только перед этим важно отключить воду и электричество. Отсоединить от контрольного управления провод сенсора

Теперь удалить прокладку, которая расположена между контрольной коробкой и смесительной трубкой. Отсоединить ниппели, которые ведут от водопроводных труб отопления и подачи холодной воды. Вынуть пружины и фиксаторы, которые удерживают корпусу на основании мойки. Аналогичные мероприятия проводятся при разборке моделей с термостатом и таймером.

Когда разборка была выполнена правильно, то можно переходить к ремонту. Когда проблема поломки состоит в блоке управления, то производить ремонтные работы своими усилиями не рекомендуется, так как там расположены хрупкие элементы. Помочь решить возникшую проблему поможет только опытный специалист.

На видео — как разобрать смеситель в ванной и кухне, особенности демонтажа:

Смеситель, как и любой сантехнический прибор, может со временем прийти в непригодность. Но это не значит, что стоит сразу его выбрасывать. Вначале необходимо разобрать прибор и посмотреть, что явилось причиной поломки. Если это испорченная прокладка, то необходимо ее поменять и снова установить смеситель на свое место.

Керамический картридж для смесителя: что это такое и какие бывают, какой лучше для однорычажного

Виды смесителей для ванной с душем — какой выбрать по конструкции

Типы смесителей на кухню: какой лучше выбрать

Перелив для раковины: как установить сифон для умывальника — монтаж и установка

Ремонт устройств

Перед починкой не помешает узнать, как значительна неприятность. В случае если вода хлещет с напором из одного либо нескольких мест, вероятнее, нужно будет заменить всю конструкцию на новую.

Разборка шарового устройства

Для работы приготовьте следующее.

  1. Разводной ключ либо комплект ключей различных размеров.
  2. Отвертку.
  3. Паклю либо уплотнительную ленту.
  4. Кусочки резины.
  5. Сухую тряпку.

Необходимо подчеркнуть, что ремонт однорычажного смесителя своими руками целесообразен лишь при небольших неполадках (ослабление напора, замусоривание, течь).

  1. Выкрутите фильтрующую сетку на конце гусака смесителя. Промойте ее проточной водой, небольшие фракции удалятся. Обычно достаточно этого действия, дабы напор стал посильнее.
  2. В случае если планируется разборка, первоначально перекройте подачу воды в кран.
  3. Бережно снимите пластиковую заглушку с светло синий-красным указателем. Под ней заметите винт, который необходимо выкрутить отверткой.
  4. Снимите рычаг, после этого вытащите шарик. Все подробности промойте водой, счищая накипь.
  5. Осмотрите прокладки из резины, возможно, их нужно будет заменить, вырезав новые по шаблону от износившихся.
  6. Собирайте все в обратной последовательности, не забыв затянуть уплотнители гайкой из пластмассы.
  7. По окончании включите подачу воды и удостоверьтесь в надежности выполненную работу на уровень качества.

Случай с дисковым приспособлением

В данной разновидности значительно чаще ломаются пластины в гильзе корпуса.

Значит, ремонт крана однорычажного смесителя содержится в замене вышедшего из строя картриджа.

  1. Отверткой подцепите декоративную заглушку и снимите ее.
  2. Гаечным ключом открутите винт, соединяющий джойстик и регулирующий шток.
  3. Снимите с крана ручку, после этого выкрутите керамическую гайку, потом – зажимную. Последняя расположена на верхней пластинке.
  4. Гайка из керамики в большинстве случаев скручивается вручную без упрочнений. Гайка зажимная снабжена мелкими углублениями, повредить каковые нежелательно.
  5. С опаской вытащите диск из корпуса и осмотрите его на повреждения.
  6. Новую подробность установите на место и закрутите удерживающую диск гайку.
  7. Оденьте рычаг, вкрутите винт и засуньте декоративные заглушки.

Обратите внимание! Идите за приобретением нового картриджа со снятым ветхим. Дело в том, что подробности выпускаются с различными диаметрами отверстий (30 либо 40 мм). Фиксаторы нижней пластины также будут различаться

По принесенному вами примеру продавец сразу же подберет копию с нужными размерами

Фиксаторы нижней пластины также будут различаться. По принесенному вами примеру продавец сразу же подберет копию с нужными размерами.

Замена уплотнителей в шаровом кране

Протекание крана обычно происходит из-за износа уплотнителей. С неполадкой возможно совладать без посторонней помощи, разобрав систему и заменив прокладки.

Перед тем как разобрать смеситель однорычажный в ванной, приготовьте разводной ключ и отвёртку.

  1. Открутите винт и отделите рычаг от корпуса.
  2. Свинтите все подробности по порядку, запомнив последовательность.
  3. Извлеките шарик и снимите уплотнительные кольца с базы.
  4. Замените резиновые прокладки, заодно промыв либо протерев все подробности, сняв с них налет.
  5. Уплотнители зафиксируйте пластмассовой гайкой и засуньте шар на место.
  6. Отдайте рычаг на прошлое место, привинтив винтом, засуньте декоративную заглушку.
  7. Удостоверьтесь в надежности кран на работоспособность, в случае если все проделано правильно, вода подтекать не будет. (См. кроме этого статью Как заделать течь в трубе: изюминки.)

Разновидности

Невзирая на большой ассортимент моделей однорычажных смесителей для кухни и ванной, их условно можно поделить на два основных вида, с учетом устройства сменного элемента (кран-букса):

  • шаровой картриджный смеситель;
  • смесители с керамическим картриджем.

Вентили и обоих видов имеют свои преимущества и недостатки.

Смеситель с шаровым картриджем

Название данного картриджа объясняется формой его главного элемента. Устройство для регулировки сделано в виде полого шара и для протока воды оборудовано тремя отверстиями. Он установлен в корпус с помощью картриджной гильзы. Требуемое уплотнение создают фторопластовые подпружиненные вставки, к которым дополнительный прижим происходит благодаря давлению воды. Материал уплотнителей позволяет легко скользить сфере внутри гильзы.

Необходимое давление воды обеспечивается полным либо частичным закрытием отверстий в корпусе и сфере, а регулировка температурного режима – вариантами их комбинирования. Так как смешивание жидкостей проходит внутри шара, то картридж подвергается появлению накипи. Именно накипь и является одной из основных причин, которая способна привести к его поломке. Еще одним недостатками шаровых смесителей можно считать:

  • быстрый износ резиновых прокладок;
  • относительно дорогую стоимость;
  • плохую ремонтопригодность.

Невзирая на это, вентили со сферическими элементами великолепно выдерживают перепады давления и гидравлические удары, а помимо этого, имеют более слабую чувствительность к включениям и взвесям, присутствующим в магистральном водопроводе.

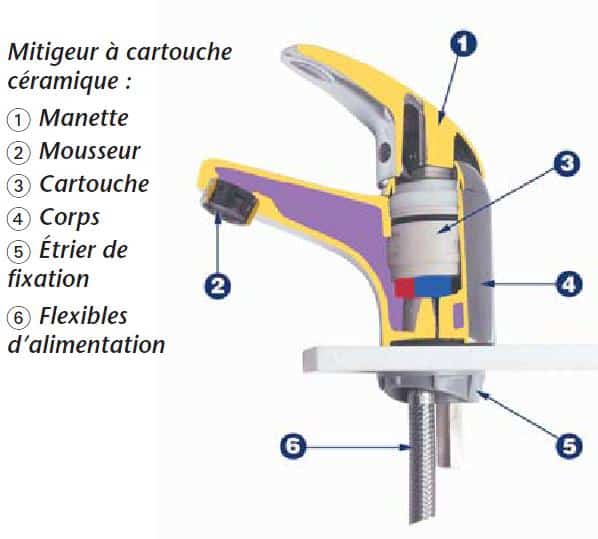

Вентили с керамическим картриджем

На сегодняшний день сменные керамические картриджи по праву получили признание у многих потребителей. Относительно небольшая стоимость и долговечность этого решения дали возможность уменьшить их цену, а также в случае поломки затраты на ремонт.

Надежность смесителей этого вида обеспечивают два или три специальных диска, которые обработаны с помощью ультразвука. Точность шлифовки этого класса дала возможность достигнуть необходимой гладкости деталей, это и способствует идеальному примыканию всех рабочих элементов.

Бесшумное и плавное перемещение дисков картриджа с керамическим блоком обеспечено в течение всего срока его эксплуатации.

Диски для прохождения воды имеют отверстия и расположены один над другим. Верхняя пластинка подсоединяется к стержню управления, а нижняя жестко зафиксирована в корпусе картриджа. Во время поворота рычага диски перемещаются относительно друг друга, за счет этого их отверстия совпадают полностью или частично. Благодаря этому и происходит перемешивание жидкостей. Давление меняется смещением верхней пластины.

В сменных керамических картриджах с тремя дисками подвижен только средний элемент. Эти устройства изготовлены специально для водопроводов с плохим рабочим давлением. Особенностью этих устройств является перемешивание жидкости не между пластинами, а в корпусе смесителя, что дает возможность значительно уменьшить внутри прибора гидравлическое сопротивление.

Картриджи с тремя керамическими дисками отлично подойдут для работы в центральной магистрали с низким напором, так как не снижают во время смешивания давление воды.

Минусом керамических картриджей с дисками является их высокая чувствительность к механическим взвесям и включениям, которые находятся в воде. Абразивное воздействие накипи или мелких крупинок песка способствует быстрому выходу из строя устройства. При этом нельзя не отметить и преимущество этих вентилей: у них более низкая стоимость, а их замена не создает сложностей даже для людей без опыта сантехнических работ.

Установка фильтров для очистки воды существенно увеличивает время эксплуатации смесителей картриджного и шарового типа.

Разбираем смеситель двухвентильного типа

Для разбора даже такого простого смесителя необходимо подготовить инструменты:

  • Разводной ключ;
  • Какая-либо материя;
  • Набор отверток;

Причиной для демонтажа могут быть протечки, плохой напор воды или регулировка. Если не провести ремонт немедленно, то можно дождаться домашнего потопа. Перед тем, как разобрать кран-смеситель в ванной, необходимо перекрыть воду во всей квартире с помощью вентиля на входе, после чего нужно открыть краны и слить оставшуюся. Также перед разбором смесителя нужно постелить ткань на дно ванны, чтобы не сколоть эмаль инструментами или частями крана. Также нужно плотно закрыть слив, чтобы мелкие детали не попали внутрь.

1. Снять пластиковые красную и синюю накладки на ручках с помощью отвертки. 2. Обнаруженные под накладками шурупы необходимо вывернуть той же отверткой. 3. С помощью разводного ключа открутить ручки крана. 4. Разобрать кран полностью и проверить на предмет поломок и засоров, попытаться удалить отверткой накипь внутри. 5. При необходимости замены любой детали нужно просто купить ее в магазине и поставить на место при сборке. 6. Не забыть перед сборкой очистить всю резьбу от мусора, ржавчины и налета.

Разборка проходит так же легко, как и разбирается. Главное, не забыть вовремя заменить резиновые прокладки и запомнить порядок разборки. Сборка производится строго наоборот, чем разбор смесителя в ванной. Несложно понять, как разобрать смеситель для ванной с душем, нужно просто еще и отделить шланг с помощью разводного ключа.[art_yt id=”Ri1xO6twc84″ wvideo=”640″ hvideo=”360″ position=”center” urlvideo=”https://www.youtube.com/watch?v=Ri1xO6twc84″ namevideo=”Как разобрать смеситель” desc=”Разборка смесителя собственными руками в домашних условиях.” durationmin=”4″ durationsec=”30″ upld=”2014-01-22″ tmburl=”https://i.ytimg.com/vi/Ri1xO6twc84/hqdefault.jpg” thumbnailwidth=”1280″ thumbnailheight=”720″]

Сейчас читают

  • Простой способ разборки смесители для кухни самому
  • Если потек кран на кухне или в ванной – расскажем, как починить
  • Как меняется прокладка в смесителе в ванной и кухне
  • Ремонтируем переключатели смесителей для душа в ванной

Из чего состоит смеситель: устройство и разновидности

Однорычажные изделия бывают определенных видов:

устройство крана смесителя для ванной шаровой разновидности включает такую деталь как шар. В нем предусмотрены проходные углубления для разного типа воды (горячей, смешанной, холодной). Емкость в устройстве называется смесительной. Шарик очень плотно соединяется с уплотняющими деталями. Устройство запускается от штока регулировки;

Шаровая конструкция

в катриджевом кране вместо шара располагается картридж из двух керамических пластин. В нижней части дыры для прохождения воды, а в верхней происходит замешивание.

Внутреннее устройство с катриджной системой

Однорычажные модели просты в применении, поэтому пользуются такой популярностью. С их помощью происходит быстрая регулировка воды. Чтобы уменьшить или увеличить напор воды джойстик передвигается вверх и вниз.

К недостаткам устройства водопроводного крана подобного типа можно отнести быстрый износ уплотнителей из резины. Чтобы предотвратить появление неисправностей, эти элементы следует менять раз в два года.

Так выглядит керамический катридж

Однорычажный механизм может выйти из строя, если в него будут поступать абразивные частицы. Поэтому так нужны специальные фильтры, которые предотвращают засорение.

Конструкционно смесители для кухни и ванной немного отличаются. В кухонных конструкциях высота слива устанавливается повыше. Также в таких моделях предусмотрен дополнительный переключатель, который используется для стиральной или посудомоечной машины.

Высокая конструкция для кухни

Для ванной больше подойдет кран с коротким носиком, так как это уменьшает риск возникновения протечек. К смесителям для ванной прилагается гарнитура для душевой.

Внутреннее устройство смесителя

В таблице можно посмотреть цены на отдельные модели.

ИзображениеМодельЦена, руб.
Grohe Concetto 3266300117400
Kaiser Decor 40144 granit5600
Grohe Veris 3218623500
Blanco Vonda (хром)17400
Grohe Euroeco 327420006000
Franke Sinta (хром/гранит)11300

Составляющие элементы системы

Пошаговая инструкция по разборке крана

Как и всегда, перед началом работ надо проверить наличие инструментов и приспособлений, иначе придется прерывать разборку из-за отсутствия чего-то. Подготовьте:

  • набор рожковых ключей или разводной ключ;
  • отвертку под звездочку и обыкновенную;
  • шестигранный ключ;
  • монтажный нож.

Нужно заранее запастись инструментами

Цены на разводные ключи

Ключ разводной

Шаг 1. Для облегчения работ снимите смеситель с раковины. Он может фиксироваться двумя шпильками и специальной металлической шайбой или большой гайкой. Способ крепления зависит от типа устройства и производителя.

Для начала смеситель нужно снять

Шаг 2. Открутите шпильки, для этого в них предусмотрена прорезь под обыкновенную отвертку.

Выкручивают обе шпильки

Шаг 3. Снимите круглую резиновую прокладку. Она предупреждает попадание воды с верхней поверхности раковины вниз. Такие протечки возникают только в результате грубых ошибок во время монтажа смесителя, во время эксплуатации прокладка не изнашивается и не теряет своих первоначальных свойств.

Снимают резиновую прокладку

Шаг 4. Аккуратно окрутите два гибких шланга, один для горячей, а второй для холодной воды. Под раковиной недостаточно места, в связи с этим шланги имеют уменьшенный диаметр в сравнении с обыкновенными. Кроме того, у них небольшая гайка, если для стандартных нужен рожковый ключ на 11 мм, то здесь размер гайки всего 8 мм. Имейте это в виду во время подготовки инструмента для разборки однорычажного смесителя.

Откручивают шланги подачи воды

Шаг 5. Маленькой отверткой или иным острым предметом подденьте заглушку винта фиксации поворотного рычага. На ней есть метки красного и синего цвета, запомните их положение. Во время сборки и подключения крана надо не перепутать шланг холодной и горячей воды, в противном случае кран будет работать наоборот. Это не критично, но вызывает определенные неудобства на начальных периодах пользования, придется привыкать к противоположному алгоритму регулирования параметров воды.

Заглушку винта нужно поддеть отверткой

Шаг 6. Шестигранным ключиком открутите винт фиксации рычага.

Отпускайте метиз на пол-оборота и постоянно пробуйте снимать рычаг. Он фиксируется к штоку в небольшом углублении, для полного выхода из зацепления не требуется более 1,5–2,0 оборота винта.

Выкручивают винт и аккуратно снимают рычаг

Шаг 7. Открутите верхнюю крышку на корпусе крана, она держится на внешней резьбе прижимной гайки. Снимите прижимную гайку, которая фиксирует в корпусе картридж. Для этого надо пользоваться рожковым ключом.

Для снятия прижимной гайки понадобится рожковый ключ

Шаг 8. Достаньте из крана картридж.

Вынимают из корпуса крана картридж

Механизм разобран, теперь надо сделать его осмотр для выяснения причины проблемы. Если, конечно, вы не разбирали устройство только ради того, чтобы узнать его внутреннее строение.

Разбор шарового смесителя

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
