Как построить мангал из кирпича своими руками для приятного отдыха

Виды

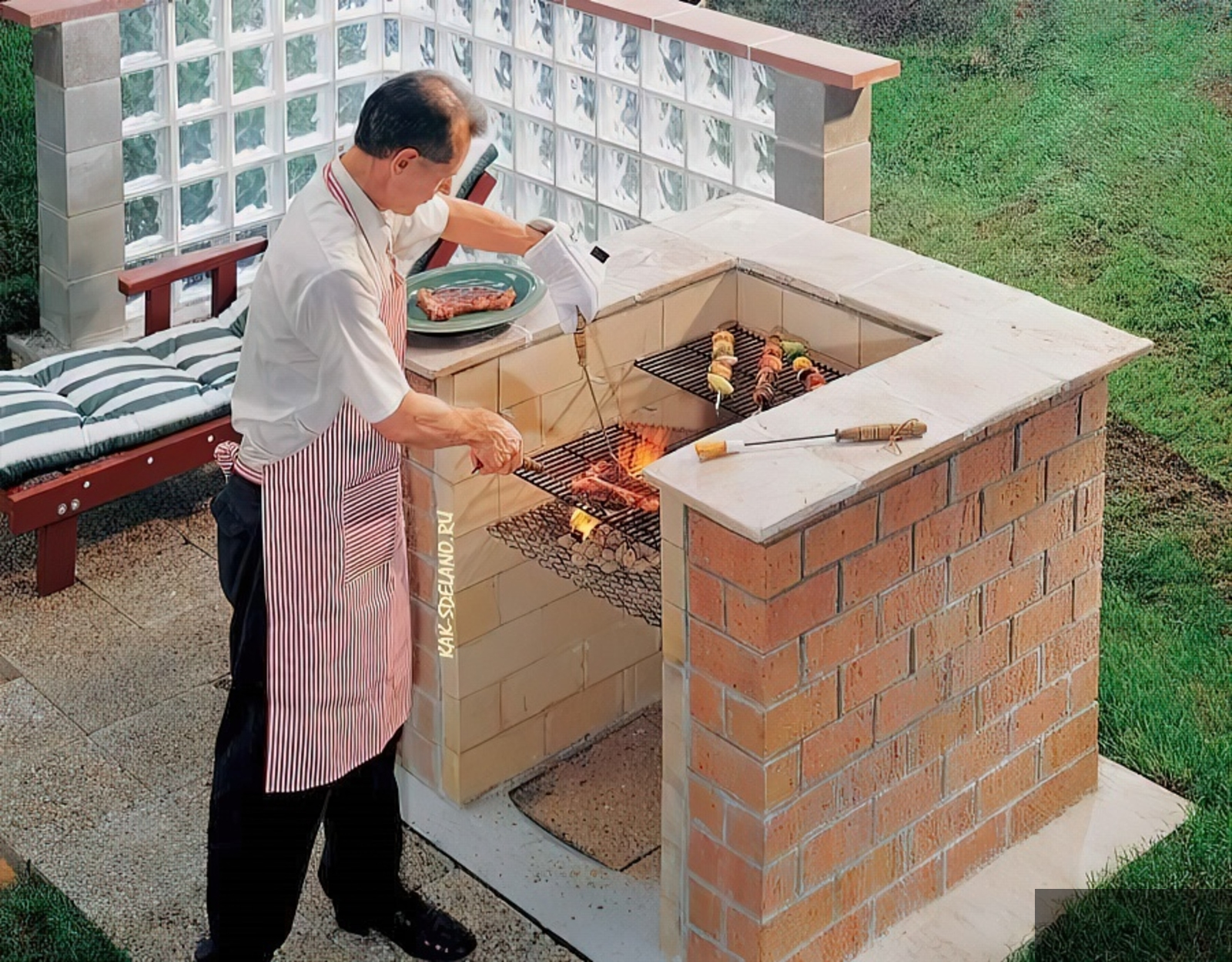

Простейшую уличную печь-барбекю можно изготовить из кирпичных стенок с выступами, которые будут играть роль полок, на них размещается решетка-жаровня, шампуры, казан для плова или противень. Внизу будет находиться очаг для растопки с углями. Сама конструкция будет иметь форму буквы П, по высоте не более метра, а площадь для нее минимальная, она подойдет даже для крохотного участка. Такие приспособления можно встретить в зонах отдыха и даже в жилых дворах за рубежом, появляются они в городских парках и у нас.

Такая печь универсальна, она может выполнять функции барбекю и мангала, так как на выступы можно положить как решетку, так и шампуры. Перед постройкой обычно подготавливают основание, очищают верхний плодородный слой, затем засыпают щебнем или заливают ровную бетонную поверхность. Так эффективней будет происходить растопка. После подготовки основания приступают непосредственно к кладке стенок.

Подобную примитивную печь можно расширить, добавив сбоку другие элементы. В первую очередь лучше всего сделать разделочный стол, чтобы было удобно готовить еду рядом с жаровней. На него же можно ставить уже приготовленные на барбекю блюда. Добавлять к основной печи новые элементы насколько хватит места и фантазии – часто встречаются модульные сборные конструкции, содержащие, кроме основной жаровни, духовку для выпечки с конфорками наверху, отсек с коптильней для горячего копчения, дровяник, секцию с полочками и даже раковину с мойкой.

Кроме барбекю, можно построить на своем загородном участке и другие разновидности уличных печей.

Тандыр является восточной разновидностью мангала. Он популярен во многих странах Средней Азии, Кавказа и юга России. Печь имеет форму цилиндра или кувшина, верхняя ее часть немного сужена относительно нижней. На дне располагается решетка с углями, а жарят хлеб или другую еду на внутренних стенках. Печка обычно делается из глины, ей вполне можно обустроить уголок свей летней кухни на даче. Кроме цилиндрического тандыра, есть и другие варианты исполнения, главная особенность – это приготовление пищи на внутренних горячих стенках.

Когда печной комплекс со всем модулями готов, то можно позаботиться и о крыше. Барбекю, спрятанное в беседку – это отличный вариант укрыться в непогоду от дождя и с комфортом готовить еду. И также добротная кровля поможет создать тень и защитить от палящего солнца. Беседки с летней кухней бывают самого различного дизайна: с прямой, односкатной или двускатной крышей, закрытые, финские с остеклением, кирпичные, деревянные, каменные и с металлическим каркасом, с живой изгородью.

Если печь-барбекю располагается в закрытой или полузакрытой беседке, то надо обустроить сверху жаровни вытяжку. Она поможет избавиться от дыма, иначе приготовление еды и отдых в такой постройке будет некомфортным. Вытяжка может быть стальная или алюминиевая, коническая или пирамидальная, ее можно подвесить за стропила крыши беседки или опереть на кирпичное основание печи.

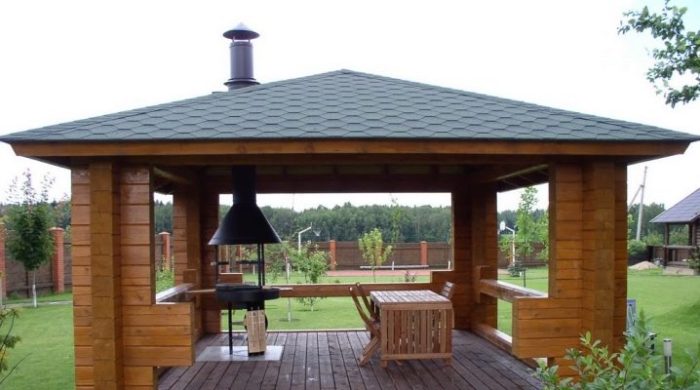

Беседка с мангалом своими руками

Беседка с мангалом станет украшением любого участка. Кроме того в ней будет приятно собираться в кругу друзей и близких. Например, беседка из деревянного бруса. С одной стороны располагается металлический мангал круглой формы и такой же дымоход. Сооружение легкое и не отягощено лишними элементами.

Можно сделать беседку в деревенском стиле. Мангал и печь сложены из светлого кирпича. Все выглядит добротно. Столбы и перекрытия крыши из мореного бруса. Сочетание камня и дерева очень естественно. Такую беседку можно декорировать глиняными горшками и колесом от телеги.

Беседку можно возвести и в современном стиле. Прямые линии и светлые тона очень выигрышно смотрятся на фоне зелени. Простота и лаконичность придутся по вкусу многим.

Беседка во французском стиле позволит погрузится в атмосферу глубинки. Плетеная мебель с подушками создает уют. Светлый кирпич и беленый дымоход придают аккуратности массивной печи. Все это гармонично дополняют деревянные балки на потолке и вокруг мангала.

Беседка с мангалом может выглядеть как сказочный домик. Для этого печь необходимо декорировать под ствол дерева. А вот опорами для крыши могут послужить стволы старых деревьев, причем чем более изогнутыми и неровными они будут, тем лучше. В такой беседке можно поставит вазоны с цветами и фигурки садовых гномов. В такой беседке можно устраивать вечеринки и детские праздники.

Мангал из кирпича своими руками: пошаговая инструкция

Как уже говорилось, сложить капитальный мангал с печью для казана, дымоходом и дополнительными элементами – грилем, коптильней, мойкой – новичку не под силу, для этого приглашают профессионалов.

Здесь мы рассмотрим два варианта, встречающихся чаще других – самую простую конструкцию без всяких дополнений и жаровню с печью для казана. Но вначале разберемся, как подготовить площадку для монтажа мангала.

1. Разметить размеры и форму, учесть необходимость дорожки для удобного подхода, место для размещения стола и стульев (диванов, шезлонгов) и прочего.
2. Выкопать котлован глубиной 0,1…0,5 м (в зависимости от грунта), выровнять неровную поверхность.
3. Отсыпать дно крупным песком, потом гравием (или смесью песка с гравием).
4. Установить опалубку и залить первый слой бетона (примерно на 1/3) высоты.
5. Уложить армирующую сетку и залить второй слой бетона (также на 1/3 высоты).
6. Уложить вторую армирующую сетку и залить бетон до планируемого уровня.

После бетонирования необходимо дождаться достижения заливкой хотя бы 50% проектной прочности (данные в таблице усреднены, для бетонов марки М100…М150).

Как правило, при нормальной погоде и толщине стяжки не более 30 см достаточно 6…8 дней. После этого можно начинать выкладывать кирпич.

Простой мангал из кирпича

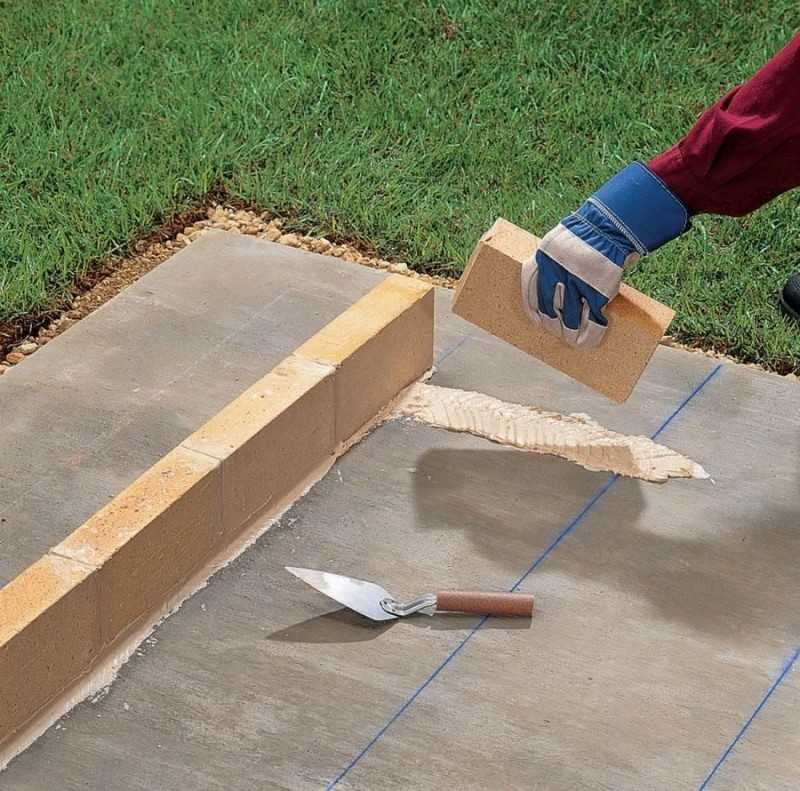

Мастера рекомендуют перед выкладкой первого ряда уложить на бетонированную площадку хотя бы один слой гидроизоляции. На представленном фото это обычный рубероид.

Далее укладывается первый ряд, кирпичи скрепляются песчано-глиняным раствором.

Здесь использована схема кладки со смещением на полкирпича в каждом ряду, поэтому желательно заранее подготовить половинки кирпичей, чтобы ускорить работу. Посмотреть один из удобных способов ровной резки можно на видео.

П-образная кладка ведется до уровня примерно 600…700 мм, далее либо делается полка, либо выступы для крепления решетки/поддона для углей.

Выкладывать полку удобно с помощью металлического уголка – на него придется основная нагрузка от веса кирпича до того момента, как блоки прочно скрепятся раствором.

Чтобы кирпич не сдвигался и максимально плотно ложился на уголки, в нем выполняют пропилы.

Немного увеличив толщину шва и замазав выступающие части металла, можно добиться аккуратного и привлекательного вида кладки.

Далее выкладывается бортик по всем четырем сторонам, на него будут укладываться шампуры с шашлыками.

По сути дела, простейший мангал из кирпича на даче готов – остается дождаться полного отверждения раствора и проверить устройство в деле.

Если полки из кирпича делать не планируется, можно выполнить их из металлического листа или решетки.

Мангал-казан своими руками

В данном случае все делается примерно так же, но выкладывается дополнительный отсек с печкой под казан (котел). Основание выкладывается также на слое гидроизоляции, но отличается формой – сразу предусматривается замкнутый контур для будущей печи под котел.

Внутри контура будущее основание печи заполняется обычным полнотелым красным кирпичом. На уровне второго-третьего ряда кладки контура вмуровывается дверца для выгребания золы. Далее посредине (на оси дверки) кладут два ряда огнеупорного кирпича, полости сбоку заполняют обычным.

На фото хорошо видно, что снизу металлическая рама с дверкой подперта кирпичом, а вверху притянута к кладке скрутками из проволоки.

Ставят на место колосниковую решетку.

Монтируют дверку для подбрасывания дров.

Выкладывают плоскость вокруг колосниковой решетки вначале огнеупорным кирпичом, потом фигурными блоками или тем же, но резанным, кирпичом, формируя углубление.

Устраивают дымоход, параллельно поднимая стенки до нужного уровня.

Выкладывают свод, оставляя квадратное отверстие под казан.

Монтируют металлическую плиту под казан (обратите внимание, круги вокруг отверстия могут вращаться вместе с котлом) и либо обкладывают облицовочным кирпичом сравнимой толщины, либо вырезают выемку под плиту в верхнем слое кладки

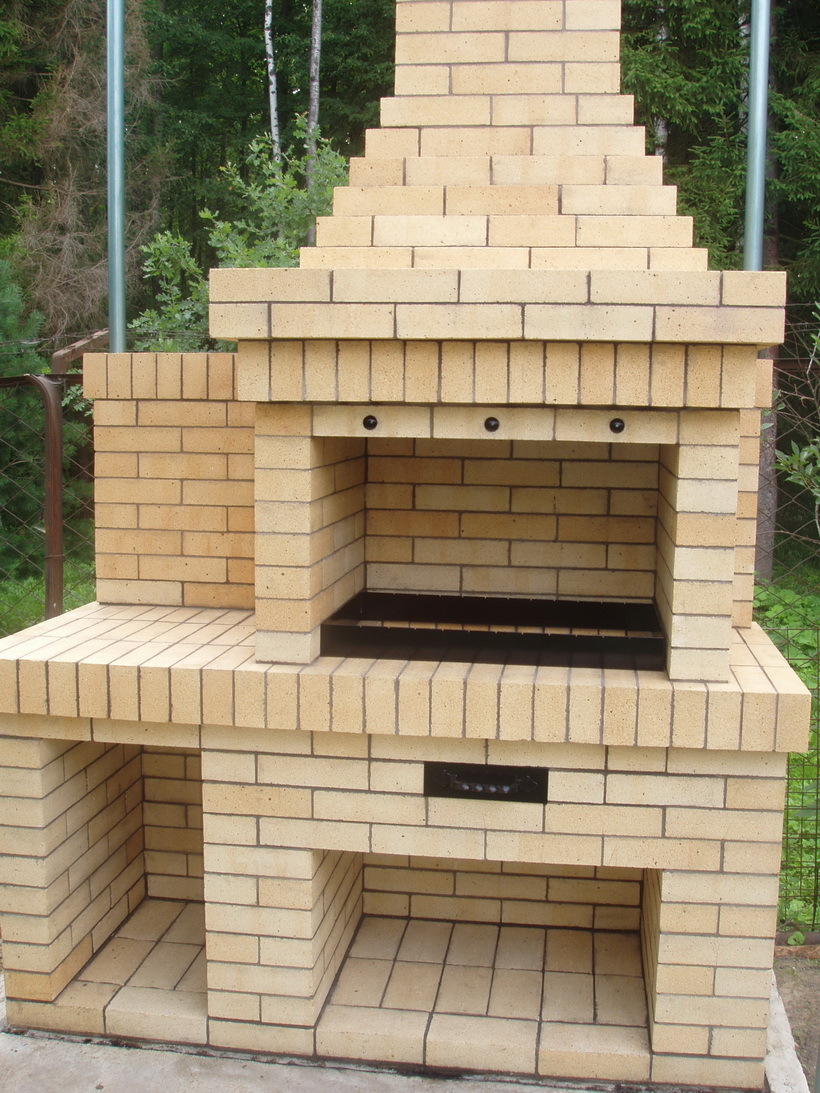

Поскольку труба от печки мангала выведена вбок, туда, где располагается сама открытая жаровня, разумно сложить над этой часть конструкции свод и дымоход. Перед этим обязательно проверяют качество работы вытяжной трубы.

Стоит отметить, что лицевая часть свода выкладывается дугой, лучше облицовочным кирпичом, выше кладка идет как обычно.

Чтобы не искать подходящий колпак на верх дымохода, можно сразу выложить его из кирпича.

Моделирование мангала

Процесс моделирования позволяет наглядно оформить будущее изделие, изобразить конструкцию по деталям, разобраться, как будут соединяться элементы.

При правильно собранном макете получается мини-версия мангала. Сделать ее удобно из пенопласта и других легких материалов.

В зависимости от модели стандартная конструкция может быть дополнена (на выбор):

• каминной кассетой;
• столешницей с мойкой;
• встроенной дровяной печью;
• духовкой (русская печь);
• рабочей поверхностью, которую можно поднимать (откидной столик);
• тандырницей;
• казаном, плитой.

Порядовка печного комплекса

Каждый из перечисленных модулей делается встроенным или по желанию заказчика устанавливается отдельно.

Подготовка площадки

Перед строительством любой конструкции на дачном участке необходимо оценить прочность и особенности грунта: наличие подземных вод, карстовых пустот, убедиться в отсутствии рядом выгребных ям и сточных вод.

Пошаговое создание площадки:

1. Глубина котлована рассчитывается, исходя из показателей грунта и предполагаемого веса мангала.
2. Обязательна песчаная подушка, слой гравия и заливка бетонным раствором.

При заливке можно воспользоваться армированными вставками, чтобы повысить прочность фундамента. Последним шагом можно уложить поверх раствора декоративный плоский камень или плитку.

Преимущества и недостатки кирпичного мангала

Мангал из кирпича имеет целый ряд преимуществ.

• Теплоемкость. Кирпич достаточно медленно остывает, так как плохо проводит тепло. Благодаря этому в жаровне гораздо дольше сохраняется температура, необходимая для приготовления мяса.
• Долговечность. Кирпичная кладка гораздо лучше переносит воздействие пламени и высокой температуры, чем сталь. Поэтому сооружение простоит на приусадебном участке или даче очень долго.
• Экономичность. Большая стационарная конструкция из кирпича обойдется дешевле, чем аналогичное по габаритам изделие из стали.

Недостаток у кирпичного мангала всего один – стационарность. Конструкцию невозможно перенести с места на место. Она будет стоять там, где ее построили.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Постройка стен барбекю

Для защиты фундамента и кирпича от влаги, проникающей из грунта, стенки фундамента нужно обработать гудроном, сверху на него укладывают 2-3 слоя рубероида. Смешивают раствор для кладки (рецепт указан выше). Укладывают на рубероид, расстеленный на фундаменте первый ряд кирпича. На 7 и 10 рядах вставляют в кладку металлические плиты. Листы металла должны быть уже печи на ½ длины кирпича.

Свежий раствор проседает, швы между рядами кирпича подсыхают и становятся меньше, по этой причине возможны отклонения от проекта. На усадку стен необходимо 2-3 суток, на это влияет окружающая температура. Самостоятельная постройка позволяет предусмотреть перерывы в работе – это существенное преимущество перед использованием наемных строителей, которые стараются полностью закончить объект как можно быстрее.

Пилой или болгаркой отрезают 1/2 половину кирпича, таким образом, чтобы можно было уложить лист металла в сделанный паз. Поднимаем дальше стены, укладывая кирпичи по чертежам. На 15 ряду, необходимо выложить свод, для этого используют полукруглые деревянные шаблоны. Из фанеры делают лекало необходимой кривизны, по нему размечают карандашом линию реза и выпиливают лобзиком. Таким же образом подготавливают вторую доску. Для укрепления шаблона свода вставляют между досками еще доску, и все соединяют. Готовый шаблон можно использовать. Его размещают между стенками топки, и начинают укладку кирпичей, соединяя их раствором.

Для кладки топки и трубы барбекю, необходимо использовать жаростойкий кирпич.

Трубу начинают класть с 18 ряда, для уменьшения ширины отверстия в каждом ряду кладки убирают ¼ ширины кирпича. Таким образом, выкладываются 28 рядов кладки. Можно вместо свода из кирпича подготовить металлический короб и вмонтировать его в кладку.

На что нужно обратить внимание:

1. Используя на своем участке барбекю нельзя нарушать правила пожарной безопасности, иначе отдых может быть испорчен.
2. Нельзя разжигать барбекю бензином или керосином, используйте для этой цели специальные составы;
3. Не стоит пропитывать угли или дрова составами для розжига, ими только сбрызгивают растопку сверху;
4. Не забывайте, что качественное топливо – хороший отдых и вкусная пища. По этой причине заранее побеспокойтесь о сухих дровах. Знатоки советуют использовать березовые угли, от которых продукты становятся ароматными и вкусными.

Пошаговая инструкция строительства барбекю из кирпича

Филимонов Евгений

Время на чтение: 8 минут

А
А

Как построить барбекю из кирпича. Этапы проведения работ. Декоративное оформление. Подготовительные работы. Инструкция к кладке.

Имея собственный участок, всегда хочется проводить время с пользой, для этой цели не будет лишним барбекю из кирпича. Чтобы его построить, необходимо знать как правильно заложить фундамент. Какие декоративные оформления использовать. В чём разницы между мангалом и барбекю.

Основные этапы строительства барбекю. Необходимые подготовительные работы. Как происходит укладка кирпичей. Основные нюансы кладки. Рекомендации и советы для надёжной и долговечной постройки.

Металлический мангал – это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные – целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал – пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.

Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что – для нас во всяком случае – что мангал, что барбекюшница – одна конструкция.

Еще можно классифицировать по наличию крыши. Мангал – это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые модели тоже есть.

Особенности кирпичного сооружения

Мангал — это вид жаровни, рассчитанной на укладку шампуров с нанизанными продуктами. Как правило, это достаточно крупное и многофункциональное сооружение, предназначенное для приготовления пищи в разной посуде. Такой уличный комплекс может состоять из разных отделений:

• печь;
• отделение для установки казана;
• мангал;

• барбекю;
• коптильный шкаф;
• отделение для укладки дров.

Подобные сооружения позволяют одновременно готовить разные виды пищи, что дает им дополнительные возможности. Как правило, подобные сооружения строят из кирпича. Это самый простой и надежный вариант, позволяющий получить внешне привлекательный и удобный в использовании комплекс.

При этом, можно построить отдельный небольшой мангал, предназначенный только для жарки шашлыков, или сразу затеять строительство многофункционального крупного сооружения с массой отделений.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Это необходимо, чтобы не столкнуться с их нехваткой или наоборот, чрезмерными оставшимися излишками. На основании рассчитанных по проекту количеств материала составляется смета.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

• лопата;
• корыто или бетономешалка;
• ведра для раствора;
• мастерок;
• уровень, отвес;
• дисковая пила.
• шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания;

Расходные материалы:

• материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
• арматурная сетка;
• лист железа;
• металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Справка: огнеупорный материал требуется для выкладки топливника, непосредственно контактирующего с огнем. В целях экономии для возведения цоколя и элементов, не испытывающих воздействия открытого пламени и высоких температур, можно взять обычный кирпич — в т.ч. оставшийся от разбора каких-либо сооружений, очищенный от остатков раствора.
