Изготовление пресса своими руками всех основных видов

Назначение и принцип действия пресса

Гидравлический пресс вырабатывает силу от нескольких десятков до нескольких тысяч тонн, в зависимости от конструкции и назначения. Использование такого оборудования практично как в частных гаражах и небольших мастерских, так и на промышленных масштабах.

Основные функции пресса:

металлообработка;
прессовка;
брикетирование;
изготовление стальных профилей;
обработка труб;
производство резиновых заготовок.

Физические принципы устройства базируются на законе Паскаля. Пресс состоит из двух основных цилиндров и камер. В меньшей ёмкости увеличивается давление жидкости и происходит её передача в рабочую ёмкость с большим размером.

Основной элемент самодельного пресса

Почему для изготовления самодельных прессов применяют именно гидравлический домкрат? Связано это с принципом действия такого устройства, построенным на одном из основополагающих законов физики. Согласно этому закону, жидкость, в отличие от газа, под воздействием на нее давления не сжимается и, соответственно, не уменьшает свой объем. Гидравлический домкрат дает возможность без потерь мощности передавать на подлежащий обработке объект усилие, прикладываемое пользователем такого приспособления.

Конструкцию гидравлического домкрата составляют два цилиндра и поршни разного диаметра. Разработана она таким образом, что усилие, создаваемое устройством на своем рабочем органе, намного превышает то, которое пользователь такого устройства прикладывает к его элементу управления. Это позволяет применять домкраты гидравлического типа для подъема грузов, отличающихся даже очень значительным весом, а в случаях, когда такое устройство устанавливается на гидропресс, – создавать с его помощью большую силу сжатия. Немаловажным является и то, что КПД гидравлических домкратов может доходить до 80 %, что является очень хорошим показателем.

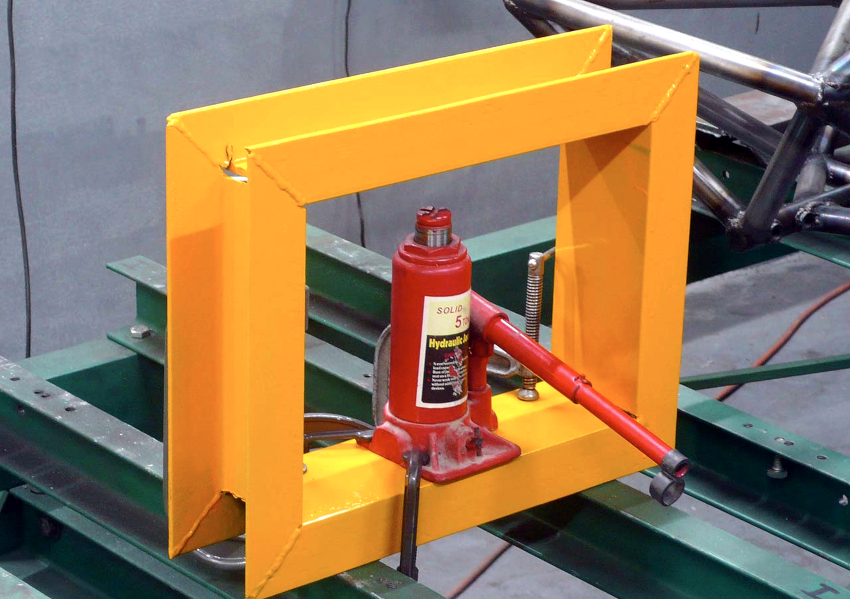

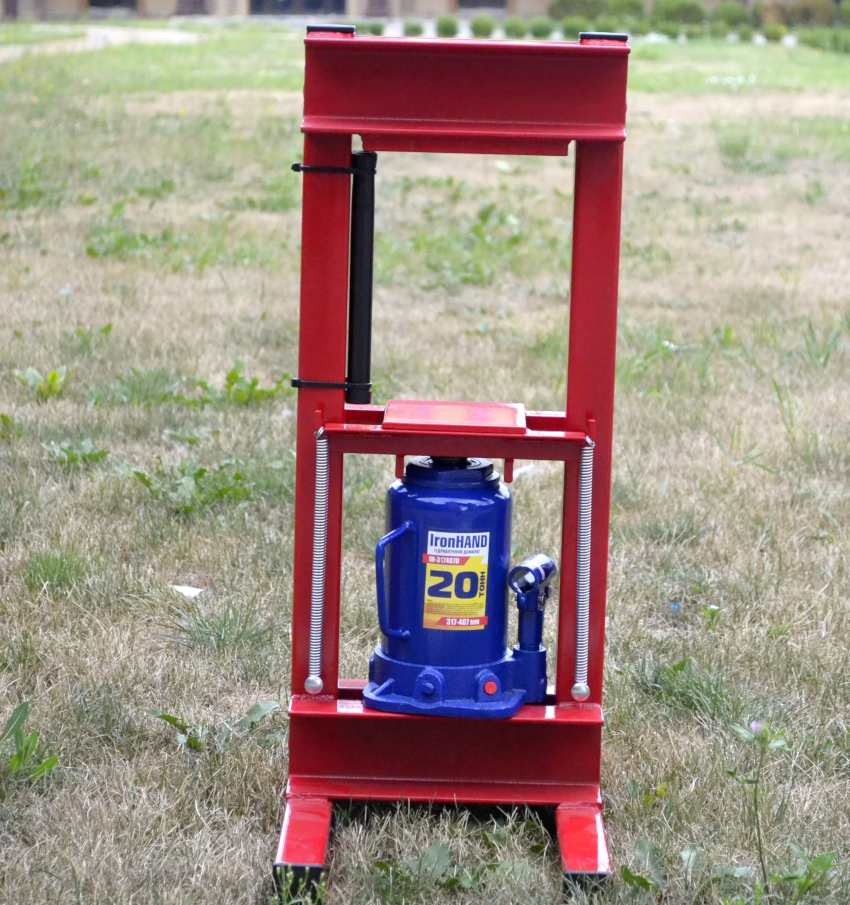

Устройство переносного пресса с нижним расположением домкрата

Между тем, если вы решили изготовить своими руками пресс на основе гидравлического домкрата, принимайте во внимание и недостатки, которыми обладают грузоподъемные устройства данного типа. Наиболее серьезный недостаток гидравлического домкрата заключается в том, что при его использовании невозможно точно установить высоту, на которую опускается шток такого устройства

Если при подъеме груза данный недостаток не является особенно критичным, то при использовании гидравлического домкрата в роли основного рабочего органа пресса после каждого рабочего цикла давление в камере домкрата необходимо стравливать, чтобы потом заново подвести шток устройства к обрабатываемой детали.

Нюансы изготовления мини-устройства для прессования

Многие мастера отдают своё предпочтение малогабаритным конструкциям. Таким людям, безусловно, по душе придётся мини-пресс, предполагающий настольный способ установки.

Подобный аппарат отличается простотой изготовления, но его редко используют из-за малой практичности. К примеру, его применяют, если требуется наколоть грецких орехов либо спрессовать тару из жести или пластика.

Раму мини-пресса собирают из прочных пиломатериалов. Из досок в количестве 4-х штук мастерят каркас прямоугольной конфигурации. В его верхней части устанавливают мобильную деревянную прессовочную поверхность. Систему гидравлики делают из стандартных медицинских шприцов.

Press Building- еще один хороший способ сделать ролик- и советы | Пресс для шиповника

Как мы уже неоднократно говорили, сердце пробного пресса или пресса для вывесок – это ролик…. и это всегда самая сложная часть для того, у кого нет станков. Я знаю, что испробовал по крайней мере дюжину разных способов и нашел лишь несколько из них, которые действительно работают хорошо. (да… здесь, в Winking Cat Press, всегда возможен провал)

Что ж…. Я нашел ОЧЕНЬ простой и дешевый способ сделать ролик для машины типа Sign-Press.

Изображение 1 представляет собой стандартную скалку, которую можно приобрести в любом ресторане по низкой цене. У меня их пять или шесть, так как они очень удобны для обучения гравюре и изготовления монопринтов.

Взгляните, что получится, если снять одну из рукояток: рисунок 2. Вы получите очень красивый корпус ролика размером 3 1/2” x 15” с уже установленными шарикоподшипниками. Диаметр вала составляет 3/8 дюйма, что может быть слишком мало для использования в качестве травильного станка, но более чем достаточно для рельефной печати. Если ручка не снимается, просто спилите вал ножовкой.

Такой валик идеально подошел бы для изготовления пресса типа моего «маленького экспериментального пресса». На самом деле это даже лучше, чем полиуретановый ролик, так как в нем уже установлены подшипники. Все, что вам нужно сделать, это отрезать кусок резьбового стержня 3/8 дюйма по длине для вала, ИЛИ просто использовать метчик и нарезать концы вала, который идет в комплекте… и Виола! Мгновенный ролик! Даже выглядит хорошо! И вы можете использовать ручки для какого-то другого проекта….

НО, как и во всем, следует учитывать некоторые моменты:

1- не любая старая скалка подойдет. Коммерческий штифт изготовлен на токарном станке и имеет шарикоподшипники. Если альтернативный вывод не имеет этих функций, он не будет работать. Также убедитесь, что они есть и в выбранном вами коммерческом пин-коде. Не все. Выбирайте с умом и будет вам счастье. Выберите плохо….. и вы… гм…. запутался.

2. Если вы строите пресс с таким роликом, используйте хорошую фанеру, сделайте его такой же ширины, как ваш ролик (в этом случае ваш пресс будет шириной 15 дюймов с полезной площадью 13 дюймов) и используйте 1 ” рельсы по бокам.

3- сделай это правильно- Я не могу сосчитать, сколько раз я получаю электронные письма от людей, которые вроде как построили пресс по моей конструкции…. но использовали низкокачественную древесину, или не подложили под каретку направляющие колеса, или пропустили то-то и то-то, или вообще удешевили.

Конечно, вы можете использовать альтернативные материалы, и я призываю вас сделать это, ЕСЛИ вы готовы потратить время на то, чтобы разобраться во всем, ИЛИ готовы время от времени сталкиваться с неудачами. НО, если нет, я рекомендую вам как можно точнее скопировать существующий дизайн.

На этом урок на сегодня заканчивается.

Глядя на ролик на моем столе, он выглядит ОЧЕНЬ хорошо. Я думаю, что моим следующим проектом (теперь, когда большая/сложная печать завершена) будет новая Sign-Press, использующая эту новую идею.

Дэйв aka Winking Cat Press

скалка 1.jpg

скалка 3.jpg

Войдите, чтобы ответить На данный момент ответов 9

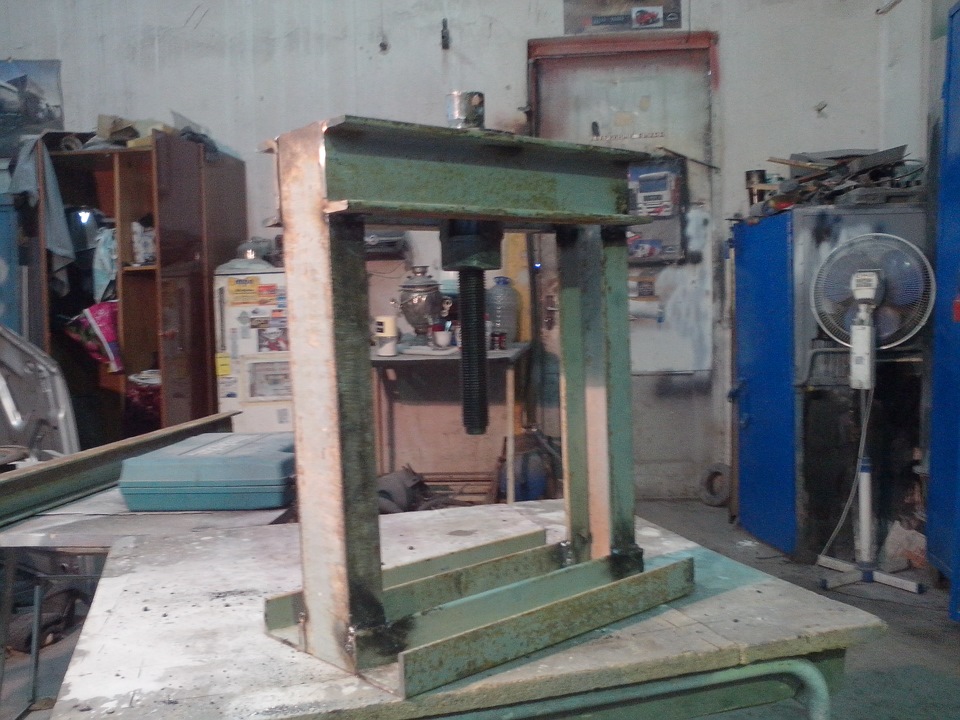

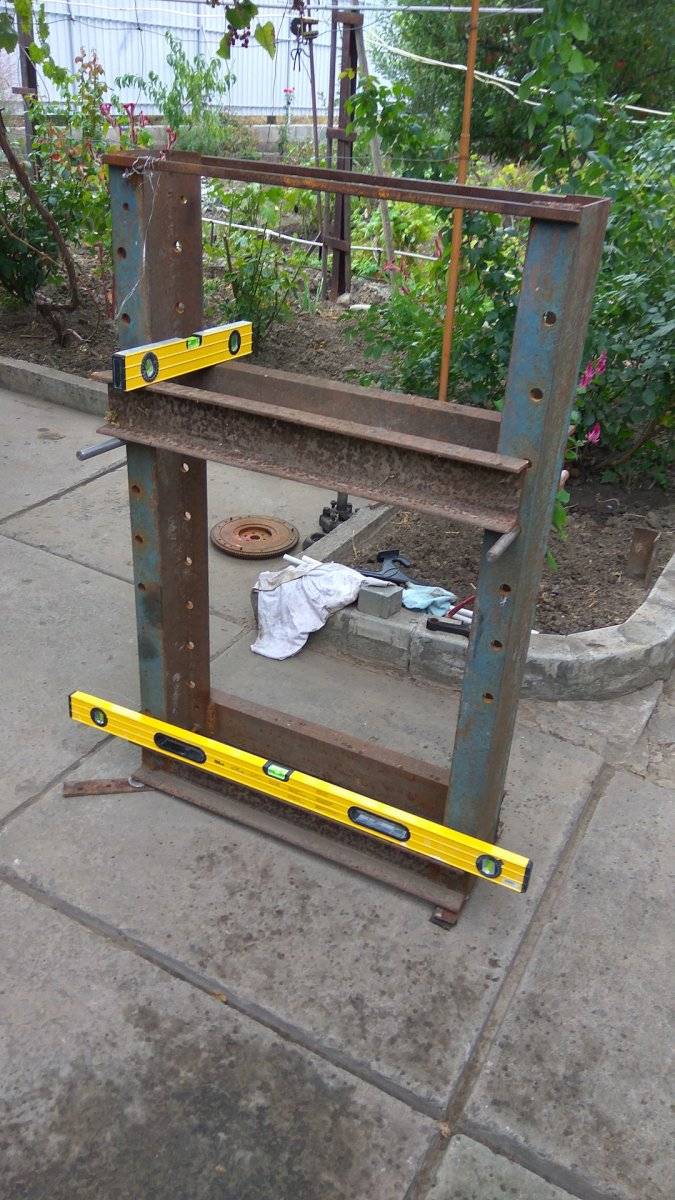

Фото пресса из домкрата

Также рекомендуем просмотреть:

Полировка фар своими руками
Строительные леса своими руками
Точилка для ножей своими руками
Антенный усилитель
Восстановление аккумулятора
Мини паяльник
Как сделать электрогитару
Оплетка на руль
Фонарик своими руками
Как заточить нож для мясорубки
Электрогенератор своими руками
Солнечная батарея своими руками
Течет смеситель
Как выкрутить сломанный болт
Зарядное устройство своими руками
Схема металлоискателя
Станок для сверления
Нарезка пластиковых бутылок
Аквариум в стене
Врезка в трубу
Стеллаж в гараж своими руками
Симисторный регулятор мощности
Фильтр низких частот
Вечный фонарик
Нож из напильника
Усилитель звука своими руками
Трос в оплетке
Пескоструйный аппарат своими руками
Генератор дыма
Ветрогенератор своими руками
Акустический выключатель
Воскотопка своими руками
Туристический топор
Стельки с подогревом
Паяльная паста
Полка для инструмента
Золото из радиодеталей
Штанга своими руками
Как установить розетку
Ночник своими руками
Аудио передатчик
Датчик влажности почвы
Счетчик Гейгера
Древесный уголь
Wi-Fi антенна
Электровелосипед своими руками
Ремонт смесителя
Индукционное отопление
Стол из эпоксидной смолы
Трещина на лобовом стекле
Эпоксидная смола
Как поменять кран под давлением
Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях

Примеры конструкций

Вибрационная и механическая устойчивость пресса весьма существенны при ремонте и техобслуживании автомобилей; особенно легковых. Задиры и перекосы посадки сопряженных деталей это еще не все, важен и внешний вид машины. Т.е., пресс, применяемый при рихтовке и/или тюнинге автомобиля, должен иметь как можно более плавный ход и быть максимально точен. Достигается это повышенной материало- и трудоемкостью конструкции: колонны делаются стальными точеными, а стол и траверсы из цельных металлических плит.

Чертежи гидравлического пресса из домкрата повышенной точности и устойчивости даны на рис.:

Чертежи гидравлического пресса (из домкрата) повышенной точности и устойчивости

Без ущерба для эксплуатационных качеств пресса в геометрическом центре его верхней неподвижной траверсы (дет. 1) можно просверлить отверстие диаметром до 40 мм для прохода вала/оси при напрессовке на нее сопряженных деталей или, наоборот, выпрессовки его из них. Максимальное кратковременное (10 мин/1,5 час перерыв) рабочее усилие – ок. 10 тс.

На след. рис. даны чертежи пресса подобной конструкции и технического исполнения, но уже производственно-технологического назначения.

Чертежи производственно-технологического гидравлического пресса из домкрата с усилием в 12 тс

Максимальное усилие уже регулярное долговременное: до 50% рабочего времени, поэтому и конструкция данного изделия много сложнее. Особенность этого пресса – двойная комбинированная рама. Ее ходовая часть на круглых точеных колоннах, а опорная сварная из швеллеров. Такая рама очень хорошо гасит вибрации практически любой моды. Дело в том, что механическая добротность квадратной трубы, сваренной из швеллеров полками встык, очень низка: попавшие в нее волны упругости, образно говоря, запутываются в металле неравномерной толщины и дополнительно гасятся в сварных швах. Еще об опыте любительского изготовления гидропрессов из домкратов см. видео:

Пресс-молот

Чтобы покончить с ремонтно-технологическими прессами, вспомним обещанное: каким образом в домашней мастерской или у ИП-индивидуала применимо ударное прессование? В виде педального пресс-молота; он может использоваться как ковочный, заклепочный и штамповочный.

Прессы такого типа называются еще рычажными молотами. Их прародитель – кузнечный молот с приводом от водяного колеса. Сила удара пресс-молота далеко не рекордная, всего несколько тс. Но вследствие описанных выше особенностей поведения металла под ударом рычажные молоты достаточно эффективны, тем более что силу и скорость удара можно регулировать соотв. характера нажатием на педаль.

Устройство рычажных молотов для ударной прессовки

Кинематическая схема рычажного молота показана на поз. а) рис., а на поз. б) – устройство его традиционного типа. На поз. в) – устройство усовершенствованного рычажного молота: параллелограммная подвеска верхнего бойка (так в данном случае называется пуансон) на паре серег (качающихся рычагов) обеспечивает прямой удар, а перемещением хомута тяги (водила) по нижней серьге, как показано стрелками, точно регулируется сила удара. Пара пружин (нижняя – регулируемая) позволяет добиться механического безразличия бойка: в пределах рабочего хода он остается в любом положении, куда его поставят рукой; это дает возможность, не меняя веса бойка, точно регулировать запасаемую в нем кинетическую энергию. Такие рычажные молоты применяют даже ювелиры и яхтсмены – для установки в паруса мощных люверсов и сборки дельных вещей внатяг.

Ремонт пресса гидравлического из домкрата своими руками

Для поддержания длительной работоспособности пресса гидравлического, выполненного на базе домкрата, самодельное устройство нуждается в правильной эксплуатации и обслуживании. В процессе работы необходимо следить за уровнем масла в гидравлическом цилиндре, смазывать подвижные детали, проверять состояние уплотнительных соединений, надежность закрепления элементов сборки.

Для поддержания работоспособности пресса необходимо следить за уровнем масла в гидравлическом цилиндре, проверять надежность закрепления элементов и смазывать подвижные детали

Однако в любом механизме может произойти сбой в работе, что является причиной неправильной эксплуатации или износа отдельных элементов конструкции. Если созданный своими руками пресс гаражный гидравлический остановился или не запускается, следует проверить уровень масла в гидроцилиндре. При его недостаточном объеме потребуется выполнить заполнение емкости с последующей прокачкой домкрата.

Если наблюдается утечка жидкости, это свидетельствует о механическом повреждении конструкции или поломке отдельных ее элементов. Для устранения дефекта необходимо разобрать домкрат, проверить все его детали на предмет отсутствия коррозионных повреждений. Шток осматривается на наличие деформаций. Поврежденные элементы следует заменить на новые. Рабочее масло необходимо полностью слить. Внутреннюю полость домкрата и все его элементы промывают керосином и высушивают. Старые уплотнительные прокладки и манжеты требуется заменить на новые.

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Если наблюдается недостаточный уровень усилия пресса ручного гидравлического, своими руками выполненного, или механизм работает прерывисто, такая проблема связана с возможным попаданием в полость домкрата воздуха, что негативно отражается на работе поршня. Для устранения повреждения в цилиндр следует добавить рабочую жидкость, удалив воздух через трубочки.

Низкое давление механизма объясняется повреждением клапана, который отошел от отсеков, загрязнился или же в нем ослабли пружины. В первых двух случаях проводится ремонт или замена элемента. Очистка клапана выполняется при помощи влажной ткани с последующей сушкой элемента. В случае сильного загрязнения механизм промывается керосином или бензином и просушивается сжатым воздухом. Если причина кроется в износе пружин, их необходимо поменять на новые элементы.

При попадании в полость домкрата воздуха, наблюдается недостаточный уровень давления пресса

После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух.

Гидравлический пресс является многофункциональным универсальным оборудованием, которое может использоваться для решения разных задач, где необходимо приложить усилия. Инструмент можно приобрести в специализированном магазине или сделать пресс своими руками из гидравлического домкрата, что позволит сэкономить финансы

Для этого важно правильно выбрать необходимый материал и придерживаться алгоритма сборки элементов

Назначение и функции пресса

Существует довольно много возможностей надлежащего применения пресса. Время от времени он представляет собой поистине необходимый предмет для своего пребывания в домашней мастерской или в гараже.

Например, он практически незаменим при небольшом ремонте собственного автомобиля по причине неисправности, с которой не слишком хочется обращаться в СТО.

Иногда он действительно необходим при незначительных корректировках сайлентблоков, а время от времени вполне может потребоваться в процессе осуществления выпрессовки подшипников.
Пресс вполне может применяться в ходе создания специальных брикетов непосредственно из отходов, когда происходит усиленное сжатие двух поверхностей, а также в целях осуществления сгибания различных металлических деталей.
Причем пресс, собранный на заводе, специализирующемся на изготовлении ему подобных, может быть мастеру не совсем по карману.

Гидравлический принцип способен снизить прилагаемые специалистом усилия. Простой механизм, основанный на правиле гидравлики, способен заставить чуть ли не любое оборудование действовать более чем эффективно.

Вообще данное устройство способно полноценно применяться в следующих условиях:

Для сгибания метизов, имеющих различную форму;
Для корректной установки заклепок;
Для выпрессовки обычно небольших подшипников из конструкции, обычно встречается в небольших автомастерских;
Для обеспечения степени надлеащего давления на конкретном участке работы.

Любой мужчина, способный управиться с несколькими инструментами вправе предпринять попытку изготовить такое устройство своими руками и только для его непосредственного применения.

Собственноручно собранное устройство, способное осуществить богатый спектр возможных работ, в целях проведения ремонта, обслуживания и профилактики.

Можно совершить довольно качественный осмотр наиболее популярных устройств:

Гидропресс, приобретенный или даже сделанный своими руками, необходим любому мастеру, хоть на домашнее рабочее место, хоть в его небольшой и незаметный автосервис. Если он уже определился, что сделает собственноручно подобное устройство, ему стоит дополнительно определиться, как именно будет установлен манометр, какими размерами и массой будет обладать поршень и вообще: владельцы каких именно ТС смогут обращаться в автосервис за ремонтом. Причина для этого всего одна: упрощенный вариант самостоятельно собранной конструкции не подойдет для осуществления ремонтных действий над крупными автомобилями.
Пресс для макулатуры зачастую является необходимым для мастерской и домашнего склада. Ведь при чрезмерном скоплении различных газет и журналов, т.е. настоящих Эверестов бумаги, необходимо проведение их утилизации. Подобная конструкция характеризуется не слишком большой мощностью, а потреблять электроэнергию способна или от собственного аккумулятора, или от стандартных 220 В, присутствующих непосредственно в сети. Данное устройство не слишком большого размера гарантированно будет способно справляться с уборкой большого количества ненужной макулатуры.
Пресс для картона вполне может быть сделан, как предыдущий вариант пресса для макулатуры, только его мощность будет значительно выше. С его помощью поддаваться прессовке будут даже пластиковые бутылки или жестяные емкости. Если установка подобного устройства будет совершаться только своими силами, без приглашения специалиста, потребуется осуществлять корректный учет параметров поршня и станины, а также габариты и вес оборудования. Обычно такой пресс характеризуется применением готового или ручного гидравлического насоса.
Пресс для опилок может использоваться в процессе создания брикетов из мусора, либо, например, выгруженного поблизости торфа. Брикетированный торф замечательно подходит для отопления частной собственности. А само устройство будет состоять из стола, специального силового каркаса, основания и привода. В качестве механизма для подачи может применяться ручной или электрический элемент.
Пресс для сборки сена представляет собой устройство, напоминающее формой короб, установленное на специфическую рамочную конструкцию. Такие рамочные конструкции вполне могут исполняться из металлических составляющих, и обычно такой короб лишен крышки.

Виды гидравлических прессов

Гидравлические модели по типу конструкции разделяются на: вертикальные и горизонтальные.

К вертикальным относится:

Вертикальные модели можно встретить в строительстве и машиностроении. Они состоят из насоса высокого давления, который применяется при трудоемком прессовании. Для работы по направляющим станины используют насос низкого давления.

Области применения гидравлического пресса

Популярность гидравлики растет с каждым годом в разных областях. Такие незаменимые оборудования, промышленные прессы, экскаваторы и мощные краны эффективно работают, благодаря неприхотливому механизму. Рассмотрим прессы, которые работают на базе гидравлики и используются, как в быту, так и в промышленности.

Устройство для сайлентблоков

Прессы для сайлентблоков применяются для запрессовки и выпрессовки автомобильных подшипников. Оборудование выполняет широкий спектр работ по обслуживанию, ремонту и профилактике авто.

Запрессовка сайлентблока

При разработке агрегата, нужно учесть следующие параметры:

Размеры.
Массу.
Установку манометра.
Рассчитать параметры станины.
Показатели поршня.

Для разработки данного пресса есть множество параметров. У одних в гаражеможет стоять легковая машина 1 тонны, у других многотонный грузовик. Простой пресс с минимальными параметрами не подойдет для грузовой машины.

Простая модель своими руками

Описание модели для макулатуры

Пресс для макулатуры просто необходим для дома и мастерской. За годы во многих домах скапливается количество ненужных бумаг, которые необходимо утилизировать. Устройство производится средней мощности. И работает от электросети, но не поглощает много электричества.

Как использовать оборудование

Компактное модель в состоянии утилизировать множество ненужной макулатуры. Оборудование используется, как и пресс для картона, устраняет банки из жести и пластиковые бутылки.

При самостоятельной сборке учитываются следующие параметры:

Вес.
Параметры поршня.
Параметры станины.
Размеры оборудования.

Механическая модель пресса для пластиковых бутылок и разной ветоши

Для давления применяется гидравлический насос (ручной или готовый). Для самой простой модели используется обычный гидравлический домкрат.

Брикеты для опилок

Брикеты распространены для отопления частных домов, это самый простой и эффективный способ топлива. Вот для этих целей и изготовляется пресс для опилок.

Гидравлика для переработки опилок

Пресс для топливных брикетов представляет собой механический прибор, который состоит из следующих элементов:

Основание.
Стол.
Силовой каркас.
Привод (механический или ручной).

Чертеж простого пресса для топливных брикетов

Для ручного привода часто в качестве дополнения используется домкрат, а для механического электромотор. Также к семейству брикет прессов можно отнести и валковый пресс.

Оборудование для переработки сена

Устройство выглядит, как древесный короб, который посажен на раму из надежного бруса. В качестве рамы можно использовать и металлические профили.

Прессованное оборудование для сена

Сам короб делается без крыши, но с калиткой. Чтобы сделать самодельный пресс подборщика для сена, понадобятся кое-какие материалы:

Предварительно обработанные доски.
Уголки .
Рейки из металла для прочности.

Простая схема пресса для сена своими руками: чертеж и размеры

Вначале обработанные доски соединяются металлическими уголками, при помощи крепежных болтов. Затем, для прочности оббиваем короб металлическими рейками. Переходим к дверце или калитки, которая устанавливается на петли, как стандартное дверное полотно.

Для сборки подборочного аппарата для сена понадобится:

Основа для установки всех узлов.
Основная часть крепления к лобовине.
Для пресс короба ходовой элемент.
Транспортный подборщик.
Камера, цилиндрической формы, с прессом и коробкой передач.

Как сделать прибор для гаража самостоятельно

Если вы хотите сделать своими руками в гараже пресс, то лучше всего использовать ручной привод (гидравлический насос). Модель состоит из камер с 2-мя поршнями, которые соединяются между собой маслопроводом. Гидравлический пресс действует по закону Паскаля.

Самая популярная модель на основе гидравлики

Для гаража создаются модели, основанные на пневматическом поршне, пневмогидравлические конструкции.

Малогабаритный пневматический пресс своими руками для гаража

Разновидности оборудования

Для скручивания сена

Установка делается из древесины, очень пригодна в сельском хозяйстве. Прессованная солома экономит площадь для хранения. Конструкция представляет собой деревянную коробку, с одной стороны, имеется люк с засовом, а с другой — платформа с рычагом, регулирующим прессование соломы. Этот простейший вид не требует составление чертежей, конструкция его понятна.

Пресс для мотоблока отличается от указанного выше только отличием рычага. Опрессовка происходит через электропривод с тросом. Вариант номер два — механизированный аналог первого.

Настольный ручной

Установка выглядит в виде рамы, сваренной из железа и усиленной рёбрами для жёсткости. Такая модель делается подобно описанной выше с использованием домкрата. Помещая заготовку в нижнюю часть рамы, вращая ручку домкрата, выдавить среднюю часть.

Пресс валковый

Иногда приходится раскатывать стальную проволоку или уменьшить толщину металлической пластины. Принцип работы такого оборудования похож на действие старых стиральных машин, у которых отжим белья происходит вручную. Пропуская вещи между двух вращающихся валиков, удаляется лишняя жидкость из белья. Рукоятка вращает валики в направлении навстречу друг другу.

Также работает и механический валковый пресс. Разница в регулировке расстояния между валами. И в данном устройстве имеется редуктор. Подобное оборудование изготавливается с ручным, механическим и электрическим приводом, в котором двигатель работает вместо рукоятки.

Прессуем изделия из бетона

Своими руками сделать такой пресс реально. Понадобится некоторое время, затраченные усилия и знания. Этот агрегат применяют при изготовлении тротуарной плитки. Домашние «кулибины» предпочитают сделать вибростол.

Гидравлика

Распространенный вид устройств подобного типа – это гидравлический пресс с наличием электроприводом. Принцип действия его неоднозначный, его нельзя назвать простым или сложным. Масло проходит через насос, и попадает в цилиндр. Насос приводит в действие электромотор. Создается высокое давление, выталкивающее поршень.

Привод может быть без участия электродвигателя и насоса, например, механическим.
