Измерительные и разметочные устройства
Перечень устройств, применяемых для разметки и измерения габаритов деревянных изделий, представлен в таблице.
| Тип устройства | Назначение | Особенности конструкции |
|---|---|---|
| Линейка, рулетка, метр | Измерение линейных размеров | – |
| Угольник | Разметка и проверка прямых углов | Тонкая планка столярного угольника вставлена в толстую (колодку) под прямым углом. Колодка служит упором при измерениях и разметке |
| Угломер | Измерение и разметка углов | Состоит из двух шарнирно соединенных пластин. Угол между пластинами регулируется и фиксируется зажимом |
| Малка | Измерение и разметка углов | Отличается от угломера разной толщиной пластин. Толстая пластина (колодка) служит упором, как в угольнике |
| Ярунок | Разметка углов 135 и 45° | По конструкции ярунок аналогичен угольнику, но детали расположены под углом 45° |
| Уровень | Контроль горизонтальности поверхностей | – |
| Отвес | Контроль вертикальности поверхностей | – |
| Поверочная рейка, шнур | Контроль прямолинейности поверхностей | – |
| Кронциркуль | Измерение размеров объемных деталей | Циркуль с изогнутыми ножками |
| Штангенциркуль | Точное измерение линейных размеров | – |
| Рейсмус | Разметка параллельных линий | Две планки, вставленные в брусок с параллельными направляющими |
| Черта | Разметка параллельных линий | Напоминает кронциркуль, ножки которого изогнуты не внутрь, а в сторону |
| Отволока | Разметка линий для плотного соединения деталей | Фигурное устройство с рабочей частью в виде клина. Клин вставляют между сопрягаемыми поверхностями. Гвоздем, вбитым в отволоку, выполняют разметку, перемещая инструмент |
| Циркуль | Вычерчивание окружностей | – |
| Карандаш | Нанесение линий | – |
Ручные инструменты
Ручной инструмент предполагает, что в качестве энергии, обеспечивающей его работу, выступает сила человека, использующего этот инструмент, он используется во всех операциях по обработке древесины.
- Ножовки, оснащенные различными типами полотен, используются для распиловки досок в различных плоскостях. Двуручными пилами заготавливают лес кругляк, и с их же помощью и с использованием лучковых пил, выполняют распиловку заготовленного леса. С использованием лобзиков изготавливают декоративные элементы оформления, а также поделки и мебель различной конструкции.
- Топор – это известный из глубины веков, строительный инструмент и боевое оружие. Топоры используют столяры и плотники при выполнении различных операций с использованием дерева (строительство домов, изготовление конструкций и отдельных элементов – окна, двери и т.д.). Колуны используются при заготовке дров.
- При изготовлении деревянных конструкций (окна, двери, лестницы и т.д.), для обработки исходного сырья, используются различные виды рубанков (шерхебели, фуганки, шпунтубели и др.).
- При изготовлении пазов и шипов, выборке отверстий, используются долота и стамески различного сечения.
- Для засверливания – используются ручные дрели и коловороты со сверлами различной конструкции (центровые, витые, ложечные), а также бурова, используемые при глубоком засверливании.
- При изготовлении мебели и различных столярных изделий используются струбцины, с помощью которых выполняется стягивание и фиксация собираемых элементов в единую конструкцию.
- Гвоздодер и клещи – является незаменимыми видами инструмента при извлечении посторонних предметов из массива дерева.
Электролобзик
Назначение
Для пиления плоских материалов в среднем толщиной до 135 мм в зависимости от мощности лобзика. В отличие от других пил, лобзик способен на фигурное выпиливание. Может работать не только по дереву, но и по цветным металлам, пластику и некоторым другим материалам.
Принципы выбора
Конструкция с вертикальным ходом
Совершает только движения вверх-вниз. Если лобзик приобретается, в основном, для фигурного распила, маятниковый механизм в нем необязателен.
Конструкция с маятниковым механизмом
Совершает движения вверх-вниз и вперед. Требуется меньше усилий для продвижения лобзика по пропилу, что увеличивает скорость работы. Однако чистота пропила несколько ухудшается, особенно при пилении твердых материалов. Маятниковый механизм необходим при распиле мягких материалов (фанера, ДСП, пенопласт, мягкие породы древесины и т.п.).
Особенности работы
Чем тверже материал, тем ниже должны быть обороты, чем мягче материал, тем выше. При работе на низких оборотах надо учитывать режим работы инструмента: чем ниже обороты, тем менее эффективно охлаждение двигателя. На низких оборотах следует чаще давать инструменту отдых.
Электроинструменты для обработки дерева: обзор, особенности и советы по выбору
Деревообрабатывающий электроинструмент можно классифицировать по уровню и объему выполняемых работ:
- профессиональный;
- полупрофессиональные;
- любительские.
Несмотря на популярность полимеров и металла при строительстве ввиду их практичности, долговечности и удобству работы, дерево добавляет любой постройке чувство комфорта, уюта и душевного равновесия, именно поэтому многие строители любят работать с древесиной.
Среди деревообрабатывающих инструментов есть ручные, электрические, а также «тяжелая артиллерия» — станки
В этой статье мы уделим внимание переносным электроинструментам для обработки древесины
Сейчас уже для каждой операции по работе с деревом существует свой ручной электроинструмент, рассмотрим их подробнее.
Ручная обработка древесины
При помощи механической обработки древесины изменяется ее форма и объем, не влияя на свойства самого вещества. Во время обработки древесины самыми популярными операциями можно назвать:
- пиление. Среди ручных столярных пил самые востребованные – это ножовки с широким или узким полотном. Затачивают пилы при помощи напильника. Для того, чтобы осуществить торцевание брусков или вагонки под углом 90° или запилить их на ус под углом 45° помогут специальные шаблоны
- строгание. Для этого применяют рубанки, которые бывают разной конструкции, однако имеют один принцип работы. Строгание нужно осуществлять в направлении роста волокон, что дает возможность добиться высокого качества поверхности
- работу топором. Для того, чтобы отесать бревно и осуществить другие вспомогатель¬ные работы используется топор.
С целью изготовления соединительных частей стоит воспользоваться долотом и стамеской. Лезвие долота должно быть заточено под углом 25—35°, а стамески — 15—25°. Стамеска намного тоньше долота, ее применяют для долбления небольших углублений, очистки и снятия фасок, обрезки торцов. Для художественной деятельности нужно воспользоваться особыми стамесками с разными профилями лезвий.
Какие инструменты мы применяем для ручной обработки древесины
Для работы с деревом задействуется целый спектр оснастки и приспособлений. С их помощью выполняются такие операции:
- сверление – получение глухих и сквозных цилиндрических и прочих отверстий и проёмов, для чего впору будет дрель;
- нарезание резьбы внешней и внутренней в отверстиях и на цилиндрических элементах (силами той же дрели);
- резание (или пиление) – генерирование требуемых форм заготовки при отделении излишков материала, в чем сильно поможет лобзик с тонким полотном;
- долбление и создание резьбы – формирование функциональных и декоративных выемок, для чего широко используются электролобзики и стамески;
- получение необходимой степени шероховатости поверхности.
Это – основные технологические возможности обработки пиломатериалов. Они известны очень давно, в ходе их выполнения сформировались уже типовые конструкции. Их применение не нуждается в сложном обучении, а использующиеся расходные материалы можно купить в любом хозмаге.
Их конструктивная сложность разнится: выпускают ручные инструменты, электрические (с высокой степенью автоматизации) и станки. Последние позволяют выполнить целый комплекс отдельных действий и не беспокоиться о высоком качестве результата.
Важная вспомогательная роль выполняется разметочным и контрольным инструментом. Так, любая операция требует предварительного нанесения предельных контуров будущей детали или габаритов обработки. В ходе, к примеру, выпиливания или сверления, а также по их завершении необходимо контролировать геометрию. В этом помогают линейные измерительные инструменты и шаблоны.
Отдельную группу составляют устройства для выжигания по пиломатериалам. Для темных заглублённых рисунков применяют электрические выжигатели. Также популярны конструкции с проволочной иглой и работа отдельными нагреваемыми иглами.
Какие ещё инструменты и приспособления мы применяем для ручной обработки древесины? Предлагаем изучить следующие варианты и учесть изложенную информацию для планирования своей деятельности.
Ручные приспособления для домашнего мастера
В ряду механического инструмента по дереву есть много универсальных приспособлений, которые применяются в самых разных работах. Они должны быть в запасе у каждого умельца. Наличие данного инструмента предоставляет возможность выполнять массу дел по дому, на участке. У практичного хозяина должны быть:
- пила ножовка;
- топор;
- стамеска;
- молоток;
- рубанок;
- коловорот.
Ручной инструмент по дереву
Это основные помощники плотника, без которых невозможно обойтись в строительстве, ремонте. Ножовкой называется инструмент, состоящий из пластиковой или деревянной ручки и металлического полотна с зубьями. Пилы выпускаются в большом ассортименте, отличаются размерами, величиной зубьев. Инструмент предназначен для разделения целой части на элементы, устранения излишков. В выполнении мелких операций используется специальное приспособление лобзик с тонким полотном. Колуны и топоры применяются для раскалывания, рубки, обтесывания.
Лобзик с тонким полотном для мелких операций
Металлическая стамеска, состоящая из рабочей части и рукояти, пригодится в снятии фасок, формировании углублений и др. В работе с этим инструментом используется специальный молоток, который называется киянка. Сделать поверхность ровной, придать идеальную геометрию доске поможет рубанок. При необходимости пользоваться им регулярно стоит приобрести электроинструмент по обработке дерева. Есть несколько разновидностей приспособлений этого типа: шпунтубели, фуганки и др. В образовании отверстий в деревянных материалах используется коловорот, работающий с различными видами сверл.

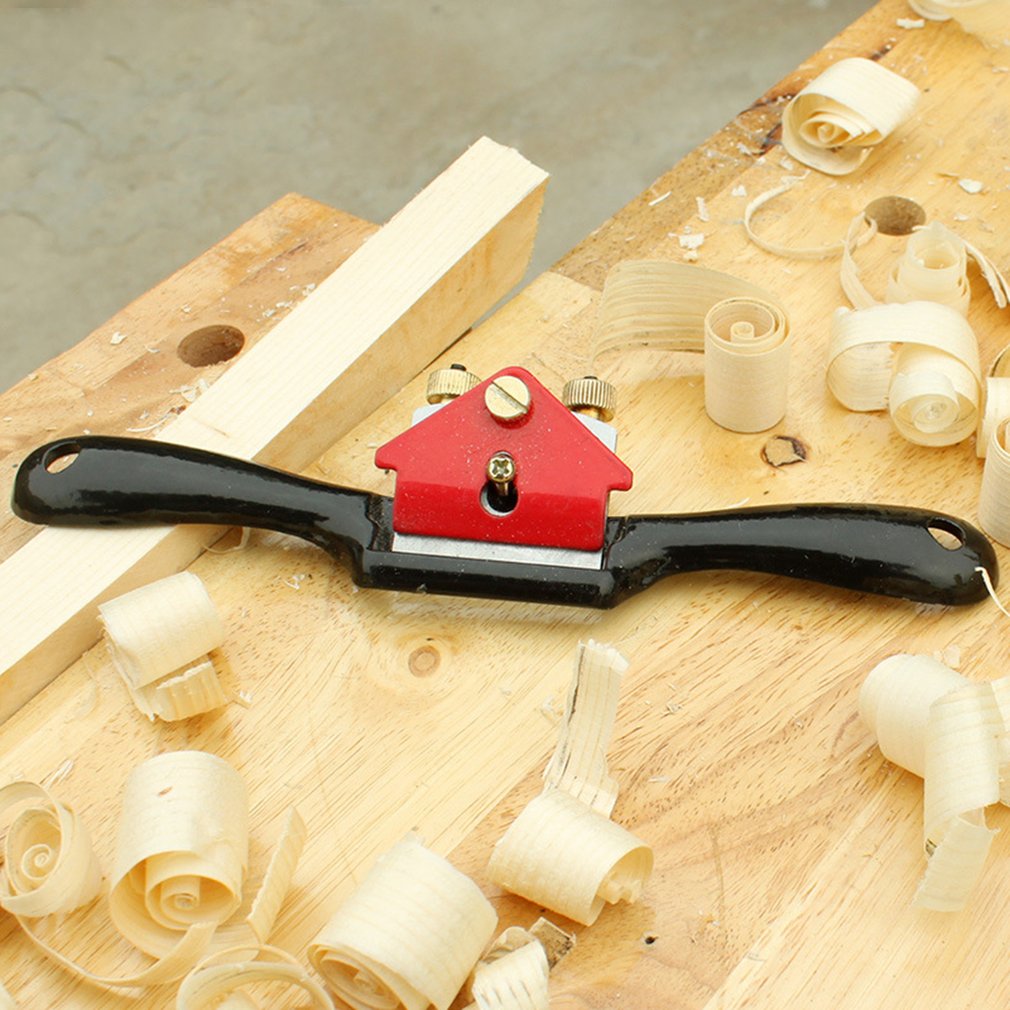

Рубанок поможет сделать поверхность ровной
В работе мастеру потребуются и специальные материалы для обработки, позволяющие создать идеально ровную, гладкую поверхность. В таких операциях используется наждачная бумага. Нужно запастись материалом с различной величиной абразивов, чтобы выполнять черновые и финишные работы.
Наждачная бумага для финишных работ

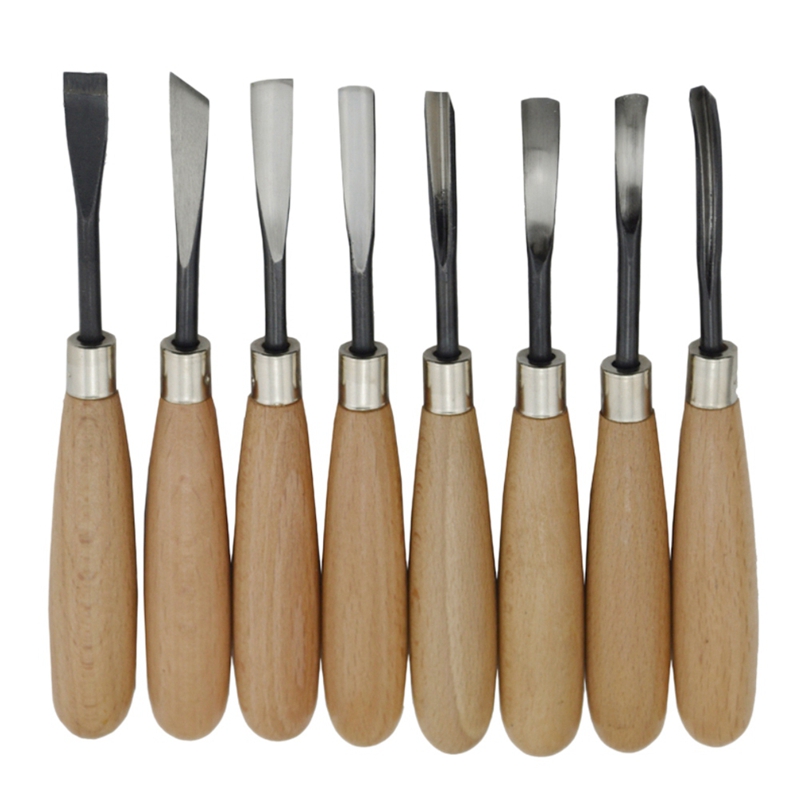

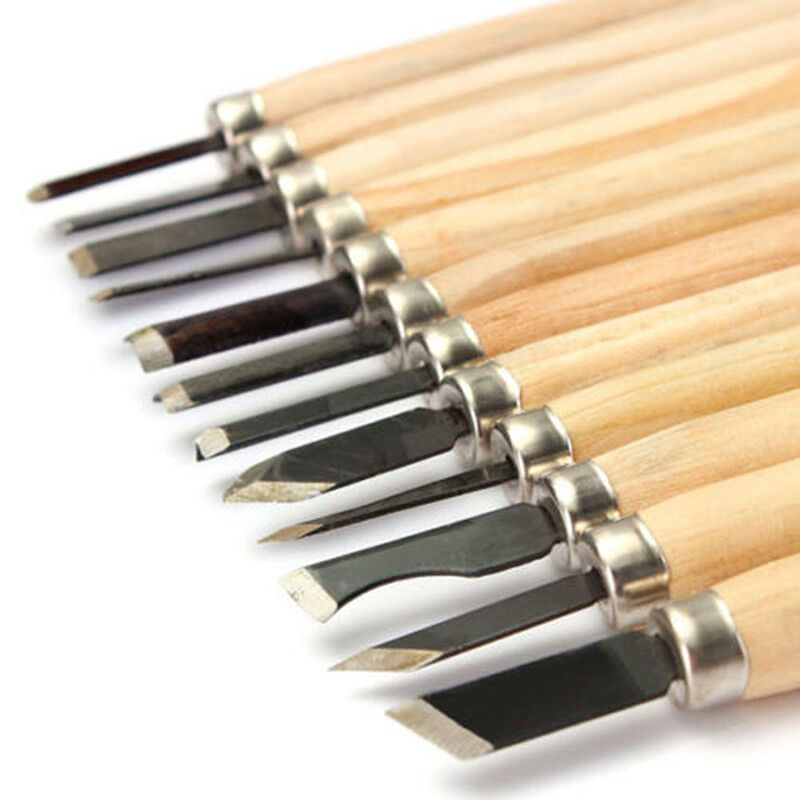

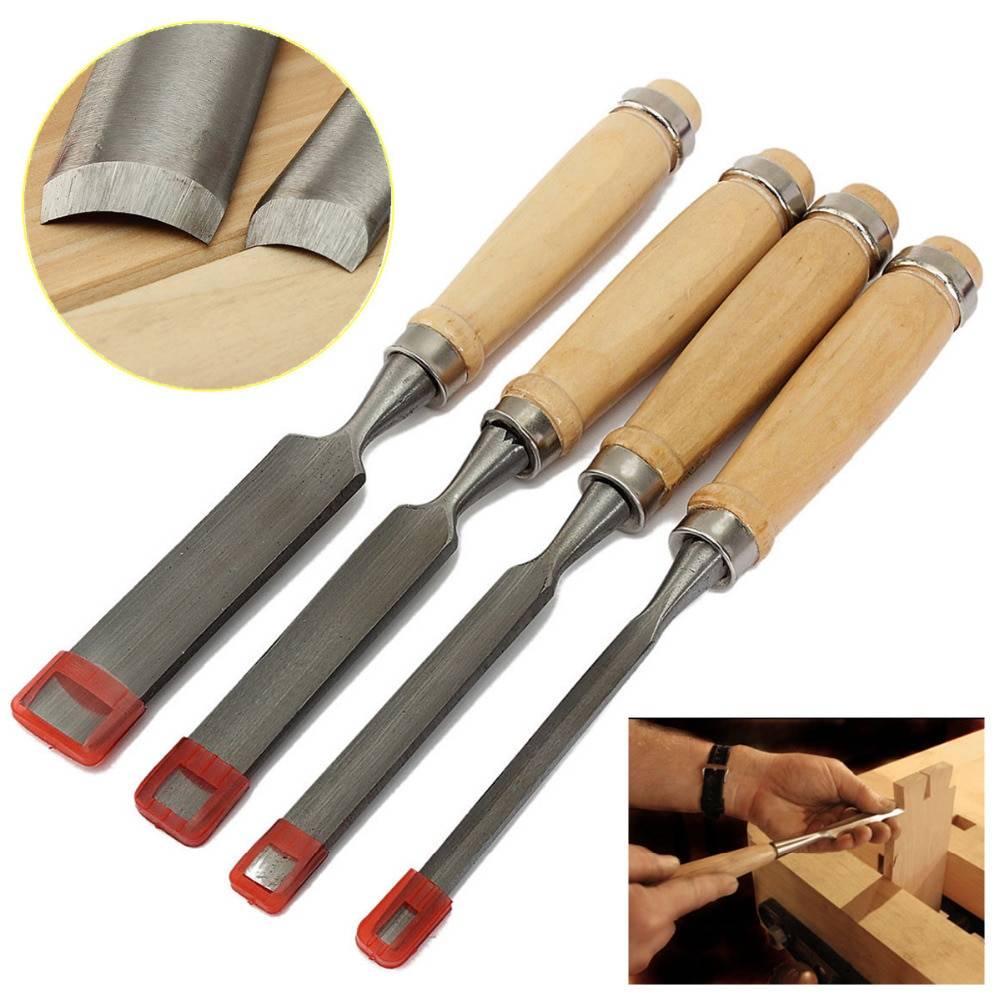

Стамески и долота для долбления
Шипы и пазы в древесине для соединения деталей делают стамесками и долотом. Это ручной инструмент. Чтобы выдолбить глубокое и достаточно широкое гнездо или проушину, применяют долото. Рабочая часть долота – стальной, остро заточенный с одной стороны брусок.
Стамеской выдалбливают неглубокие отверстия, зачищают поверхность древесины, выполняют подгонку деталей. Форма лезвия у стамески может быть плоской или полукруглой.
Перед началом работ наносят разметку на деталь, затем ее прочно закрепляют в струбцине на верстаке и начинают выдалбливать. Волокна подрубают под углом 45–60°, углубляются каждый раз на 4–5 мм, стружку сразу же убирают.
Подготовка к работе
Разные породы древесины можно состарить разными методами. Ряд способов не подойдёт для работы с определёнными сортами.
Таблица 1. Способы состаривания и виды пород, которые можно подвергать методикам.
| Технология | Какие породы рекомендуется использовать |
| Состаривание при помощи химического воздействия | Дуб, ива, орех, клён, бук, красное дерево, липа, осина. |
| Методики, связанные с механической обработкой поверхностей | Всё кроме тика, клёна, вишни, бука и груши. Особенно подходят: сосна, лиственница, дуб и ясень. |
Результат состаривания сосновой доски с помощью браширования и раствора уксуса и стальной ваты
Воздействия на поверхность при помощи специальных составов можно разделить по техникам:
- использование сухой кисти;
- патинирование;
- лессировка;
- набрызг;
- кракле;
- методика создания потёртостей (Шебби Шик);
- травление (использование составов типа морилок).
Короед – техника нанесения рисунка, имитирующего движение по дереву личинки жука-короеда (можно использовать зубопротезный бур с крупной насадкой)
Также возможна обработка с физическим воздействием на деревянные плоскости:
- браширование – техника с использованием щёток с металлическим ворсом (кордщёток);
- обжиг – применение огня или нагретого до высокой температуры металла;
- в горячем песке.
Возможны и иные способы – например, имитация естественных повреждений, которая достигается при помощи шила, наждачной бумаги и прочих инструментов.
Мастер-класс. Как состарить дерево?
Электрорубанок
Назначение
Строгание, подгонка, обтеска необработанной древесины.
Принципы выбора
В зависимости от цели применения: – по мощности; – по ширине подошвы (бывают 82 мм, 110 мм, 170 мм и т.д.); – по глубине обработки.
Количество ручек
Рубанок с 2-мя ручками удобнее, чем с одной.
Конструкция
В комплекте рубанка обязательно должны быть глубинометр и боковой ограничитель.
Особенности работы
При работе следует продвигать рубанок с постоянной скоростью, которая зависит от толщины снимаемой стружки. Чтобы рубанок служил долго, участник FORUMHOUSE с ником Кочевник из Москвы рекомендует придерживаться следующих правил:
КочевниКПользователь FORUMHOUSE
1. Начинать строгать только после того, как барабан полностью набрал обороты; 2. Глубину строгания выставлять без фанатизма. Лучше пройти 2 раза по миллиметру, чем 1 раз 2 миллиметра.
Механическая обработка древесины
Механическая обработка может быть двух видов. Химический состав древесины в любом случае остаётся прежним. Зато происходят другие изменения.
- Нарушение связи на уровне соединения частиц. Это значит, что дерево проходит стадии, когда его распиливают, строгают, проводят фрезеровочные работы, сверлят, долбят.
- Без нарушения связей между мельчайшими частицами. К таким способам относят прессование и гнутье.
Самый элементарный способ механической обработки древесины – распиловка, а также резка.
Пиление и распиловка
Это один из самых древних видов работы с деревом. Первоначально в его основе было разрубание. Позднее добавились ещё два способа. Итак, при резании возможно разделить материал на нужные заготовки, а также убрать лишнюю длину, ширину, объем. В результате должна получиться деталь нужного размера.
Особенность процесса в том, что происходит разрыв между элементами структуры клеток и волокон материала. Принципов такой обработки несколько. В зависимости от количества ножей (резцов), принимающих участие в этом процессе, выделяют два вида работы с деревом.
Разрезать заданный материал можно с выделением стружки, а именно путем фрезерования, пиления:
- строгание при помощи резца, движения которого строго по заданным прямым линиям;
- фрезерование, процесс происходит при помощи резца, который непрерывно вращается;
- распиловка древесины;
- дробление, а именно выработка определённых отверстий на заданную глубину;
- сверление – сквозное или частичное;
- точение древесины;
- лущение элементов заготовок;
- шлифование.
И без стружкообразования, в том числе при создании шпона, а затем дальнейшего его раскроя при помощи ножниц:
- раскол как готовых заготовок, так и целых бревен;
- разрезание, процесс происходит при помощи специальных ножниц;
- штампование листовой древесины при помощи высечки.
Согласно техническим условиям механическая обработка древесины разрешает наличие некоторых погрешностей, в том числе, во внешнем виде заготовок. Это могут быть внутренние трещины и свилеватость на месте распила.
Каким образом может быть распилено дерево — показано на схематичном рисунке
Разнообразие инструментов
Под обработкой древесины понимают большое количество операций, и для каждой из них нужны свои инструменты. Дерево можно пилить, сверлить, стругать, вырезать из него предметы простой или замысловатой формы. Совокупность всех инструментов разделяют на две группы:
- ручные;
- электрические.
Кроме этого, их делят на профессиональные, любительские и относящиеся к промежуточной категории. В домашних условиях удобнее всего выполнять деревообработку любительскими или полупрофессиональными инструментами. К тому же цена их существенно меньше, чем профессиональных.
https://youtube.com/watch?v=1IDx1Kz_CKs
Ручной инструмент
Ручными называют те инструменты, при использовании которых задействована физическая сила человека. Поскольку деревообработкой занимались во времена, когда об электричестве никто не знал, все манипуляции с деревом можно выполнять вручную.
Одним из самых древних по происхождению считается топор. Его и сейчас используют в домашних условиях – во многих частных хозяйствах без топора не обойтись.
Ручными бывают пилы, сверла, стамески, рубанки и еще много чего. Работать ими надо аккуратно, умеючи. Без должной практики, навыков не обойтись, зачастую нужна немалая физическая сила.
Электроинструмент
Электрическими устройствами пользоваться легче. Они позволяют в несколько раз быстрее выполнить работу и с меньшими усилиями. Электроинструменты для деревообработки в домашних условиях выпускают работающие от сети и на аккумуляторах
Покупая такие агрегаты, надо обращать внимание на их мощность, гарантию обслуживания и основные возможности. В приоритете должны быть те функции, которыми вы планируете чаще всего пользоваться
Стоит заметить, что электроинструмент тоже может быть ручным либо стационарным. Ручные электроинструменты для обработки дерева можно переносить, выполнять работы, держа его в руках. Во втором случае инструмент фиксирован, вмешательство человека минимальное, зачастую он представляет собой станок, который может быть токарным, долбежным, фрезеровочным, рейсмусовым.
Стамески и долота для долбления
Шипы и пазы в древесине для соединения деталей делают стамесками и долотом. Это ручной инструмент. Чтобы выдолбить глубокое и достаточно широкое гнездо или проушину, применяют долото. Рабочая часть долота – стальной, остро заточенный с одной стороны брусок.
Стамеской выдалбливают неглубокие отверстия, зачищают поверхность древесины, выполняют подгонку деталей. Форма лезвия у стамески может быть плоской или полукруглой.
Перед началом работ наносят разметку на деталь, затем ее прочно закрепляют в струбцине на верстаке и начинают выдалбливать. Волокна подрубают под углом 45–60°, углубляются каждый раз на 4–5 мм, стружку сразу же убирают.
Электрорубанок
Назначение
Строгание, подгонка, обтеска необработанной древесины.
Принципы выбора
В зависимости от цели применения: – по мощности; – по ширине подошвы (бывают 82 мм, 110 мм, 170 мм и т.д.); – по глубине обработки.
Количество ручек
Рубанок с 2-мя ручками удобнее, чем с одной.
Конструкция
В комплекте рубанка обязательно должны быть глубинометр и боковой ограничитель.
Особенности работы
При работе следует продвигать рубанок с постоянной скоростью, которая зависит от толщины снимаемой стружки. Чтобы рубанок служил долго, участник FORUMHOUSE с ником Кочевник из Москвы рекомендует придерживаться следующих правил:
КочевниКПользователь FORUMHOUSE
1. Начинать строгать только после того, как барабан полностью набрал обороты; 2. Глубину строгания выставлять без фанатизма. Лучше пройти 2 раза по миллиметру, чем 1 раз 2 миллиметра.
Сквозное шиповое соединение
Соединение сквозным шипом широко используется в рамных конструкциях. Торцевая текстура шипа видна на кромке вертикального бруса обвязки. Для того чтобы соединение имело хороший товарный вид, оно должно быть изготовлено аккуратно и точно. Можно применить клинья для обеспечения дополнительной прочности, а если их сделать из контрастирующей древесины, то они одновременно станут и декоративными элементами.
Разметка элементов соединения
Отрежьте по длине заготовку детали с шипом; можно оставить небольшой припуск, который снимется после склеивания. Если на детали должны быть шипы с обоих концов, расстояние между заплечиками размечайте с максимальной точностью. Прочертите линии разметки заплечиков разметочным ножом (1).
Разметьте положение гнезда на торце соответствующей детали, затем ширину гнезда с помощью детали с шипом в качестве трафарета (2). Карандашом нарисуйте все линии. Выбирайте стамеску с учетом того, что ширина гнезда должна равняться приблизительно трети толщины материала. Установите рейсмус на ширине стамесочного полотна. Теперь отрегулируйте положение колодки рейсмуса так, чтобы гнездо оказалось посередине кромок.
Рейсмус устанавливается и работает от лицевой кромки. Прочертите рейсмусом разметочные линии между отметками ширины на обеих кромках (3). Разметьте шип рейсмусом с той же настройкой. Работая от лицевой стороны. начертите разметку от линии заплечиков на одной кромке через торец по другой кромке до линии другого заплечика (4). Если элемент с шипом тоньше детали с гнездом, переустановите только положение колодки.
Вырезание соединения
Всегда вырезайте сначала гнездо, так как при необходимости легче подогнать шип к гнезду. Прижмите заготовку к верстаку или столу. Неплохо подложить под нее деревянный обрезок, чтобы не повредить поверхность верстака.
Встаньте на одной линии с заготовкой, чтобы контролировать вертикальное положение долота. Начинайте с середины, скос заточки долота направив от себя (5). Киянкой врубайте долото на глубину примерно 3 мм. Работайте по направлению к себе пошаговым расстоянием примерно 3 мм и остановитесь в 2-3 мм от конца. Это для того, чтобы у долота на отходном материале осталась точка опоры при удалении щепы (стружки). Переверните долото и работайте в направлении другого конца. Удалите щепу, действуя долотом как рычагом с двух сторон и держа его скосом заточки вниз (6).
Чтобы предотвратить раскалывание нижней части, выбирайте древесину только до середины. Излишнюю древесину на концах убирайте держа долото вертикально и скосом внутрь гнезда (7).
Переверните заготовку. Вытряхните стружки и очистите поверхность перед тем, как прижать заготовку, поскольку зажатые стружки или щепки могут повредить поверхность детали. Выбирайте отход тем же порядком, таким образом, чтобы выйти на уже вырезанную первую половину гнезда.
Высверливание гнезда
В качестве альтернативы вырубанию гнезда долотом может быть высверливание. Используйте сверлильный станок или электродрель в подставке. Это надежнее обеспечит точность работы, чем сверление от руки. Установите сверло по размеру или немного меньше ширины гнезда. Зафиксируйте доску с направляющим упором на столе сверлильного станка и отрегулируйте ее положение так, чтобы сверло оказалось посередине гнезда.
Установите сверло на глубину, равную половине толщины материала. Просверлите отверстие в каждом конце гнезда (1), затем между ними просверлите серию слегка перекрывающих друг друга отверстий (2). Переверните заготовку и, приложив ту же сторону к упору, просверлите с другой стороны. Поместив заготовку на какой-либо обрезок, прижмите ее к верстаку. Уберите остающийся отход и с помощью долота выровняйте концы гнезда.
Вырезание шипа
Заготовку установите в тиски с наклоном, направив торец от себя. С помощью наградки пропилите по каждой линии разметки (с отходной стороны материала гнезда), держа зубчатую кромку пилы параллельно поверхности верстака (1). Будьте внимательны и прекратите пиление на линии заплечика, не переходя за нее. Поменяйте положение заготовки, повернув ее торцом к себе, и пропилите подругой линии разметки шипа (2).
Затем поставьте заготовку в тисках вертикально и пилите до уровня линии заплечика (3). Установив заготовку в упоре для поперечного пиления коротких заготовок, по линии разметки заплечика спилите отход. Шип должен подходить к гнезду сразу после работы пилой, без дополнительной подгонки. Если он великоват, подчистите боковые грани стамеской. Будьте аккуратны в соблюдении симметричности шипа.
