ИБП для газового котла: бесперебойник и источник питания для отопления, внешний аккумулятор, как выбрать ИБП

TEPLOCOM-250+. Технические характеристики

1	Номинальная мощность	полная, ВА	250
активная, Вт	200
2	Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В	0…265
3	Диапазон напряжения питающей сети без перехода на питание от АКБ при 100% нагрузки, режим «ОСНОВНОЙ», В	185…245
4	Характеристики выходного напряжения в режиме «РЕЗЕРВ» (питание от АКБ)	220 В+10%… 220 В-15%; 50 Гц±1%
5	Форма выходного напряжения	синусоидальная
6	Перегрузочные способности инвертора	Максимальный коэффициент пиковой импульсной нагрузки	3:1
7	Мощность, потребляемая изделием от сети, без нагрузки и АКБ, ВА, не более	10
8	Время переключения из режима питания от сети («ОСНОВНОЙ») в режим питания от АКБ («РЕЗЕРВ»), с, не более	0,2…0,3
9	Напряжение АКБ, при котором происходит автоматическое отключение питания нагрузки в режиме «РЕЗЕРВ», В	10,5…11,0
10	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
11	Рекомендуемая емкость АКБ, Ач	17—40
12	Количество АКБ, шт.	1*
13	Ток заряда АКБ, А, не более	1,3
14	Прерывистый цикл резерва	время работы изделия после перехода в режим «РЕЗЕРВ», мин.	3
время паузы, мин.	30
время работы изделия между паузами, мин.	10
15	Габариты (ШхГхВ), мм, не более	без упаковки	333х230х246
в упаковке	370х320х245
16	Масса, НЕТТО (БРУТТО), без АКБ, кг, не более	3,8(4,2)
17	Диапазон рабочих температур, °С	-10…+40**
18	Относительная влажность воздуха при +25 °С, %, не более	80
19	Степень защиты оболочкой по ГОСТ 14254-96	IP20

* АКБ в комплект поставки не входит ** Если изделие эксплуатируется при температуре выше +40 °С, то при увеличении температуры на 50 °С, мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше +50 °С.

Как выбирать ИБП для газового котла

аппараты типа off line;
линейно-интерактивные ИБП;
блоки непрерывного действия типа on line.

Принцип работы офлайн «бесперейбоника» простой – какое напряжение входит в блок, такое и выходит. Если сеть сильно падает, прибор использует энергию батареи. Онлайн-аппарат работает иначе: сначала входной ток выпрямляется, «загоняется» в строгие рамки – 220…230 В, 50 Гц, затем снова преобразуется в переменный и направляется потребителю. Линейно-интерактивный ИБП – это блок off line со встроенным стабилизатором.

ИБП, предназначенный для отопительного оборудования, должен выдавать правильный синусоидальный сигнал на выходе. Онлайн «бесперебойник» фирмы Luxeon соответствует этому требованиюКакой «бесперебойник» лучше выбрать для газового котла:

Для поддержания работы теплогенератора лучше всего подходят ИБП непрерывного действия (онлайн) с возможностью подключения внешних аккумуляторов. Приборы off line не годятся. Если мощность потребления не превышает 0.5 кВт, а продолжительность отключения – 1 час, подойдет линейно-интерактивный блок со встроенной батареей

Резервный источник должен давать на выходе чистую синусоиду, это важно для нормальной работы электродвигателей насосов. ИБП для бытовой техники или компьютеров не подойдут для котлов, поскольку выдают так называемую аппроксимированную синусоиду или квазисинусоиду

Чтобы не покупать отдельный стабилизатор, выбирайте аппарат, способный сгладить перепады напряжения в электросети. Существуют модели, выравнивающие напряжение в широком диапазоне – от 120 до 300 вольт, правда, такие ИБП стоят дороже обычных. При использовании генератора нужно стабилизировать не только напряжение, но и частоту тока. Здесь нужен «бесперебойник» типа онлайн с инвертором, другие использовать бессмысленно. Импортные настенные котлы нередко чувствительны к расположению фазы. Если вставить вилку в розетку неправильно, агрегат уходит в ошибку. Для такого отопителя присматривайте блок питания со сквозным «нулем».

Ступенчатая и аппроксимированная форма выходного сигнала не подходит для отопительной техникиРазъяснение по поводу компьютерных ИБП. Аппроксимированная синусоида на выходе таких аппаратов хорошо воспринимается электроникой, а вот асинхронные двигатели насосов сильно греются, гудят и быстро выходят из строя. Вот почему необходим «бесперебойник» с правильной синусоидой.

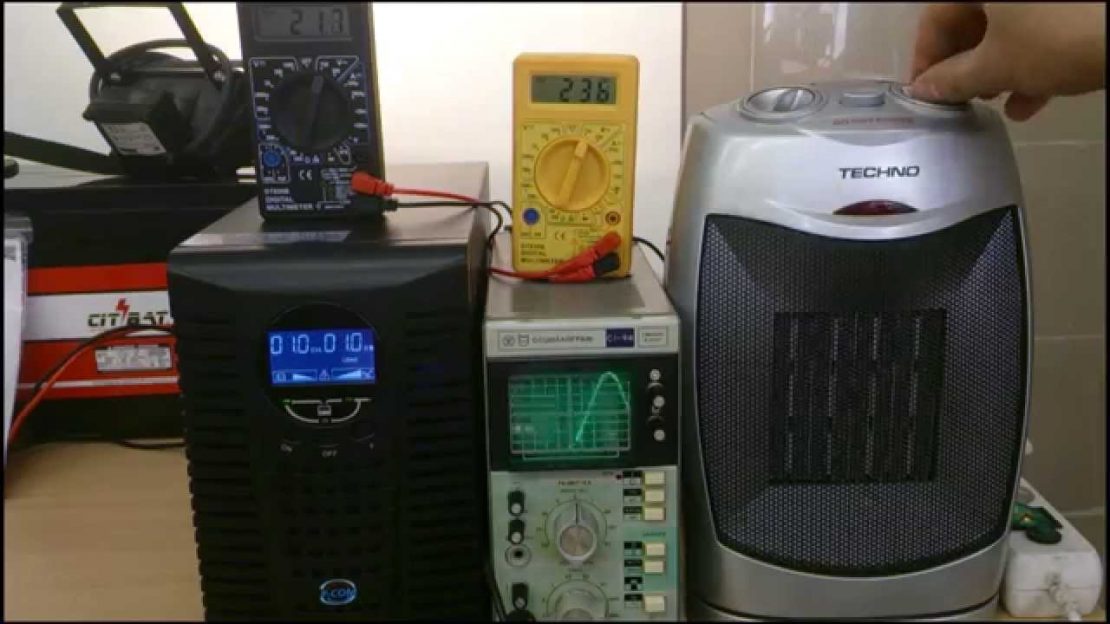

Новый блок резервного питания лучше сразу проверить. Подключите аппарат к газовому котлу согласно инструкции и попробуйте запустить агрегат в режим отопления. Если автоматический розжиг не сработает, блок нужно менять на другую модель.

Бытовой ИБП для твердотопливного котла выбирается аналогичным образом – определяется мощность электроустановок и контроллера, качество электроснабжения и длительность автономного режима. Дальше следуйте нашим советам или рекомендациям, озвученным на видео:

Расчет мощности и времени автономной работы

Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.

Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три — с учетом его пусковых токов.

Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.

Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).

Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.

Здесь уже мощность может варьироваться от 1 до 5кВт.

А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:

Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.

Совет про подключение проводов будет полезен тем, кто не «шарит», а хотя и знающим возможно даст много новой информации

Основные преимущества повышения напряжения – это снижение тока следовательно, уменьшение потерь напряжения и уменьшение бесполезной траты энергии на нагрев проводников. Параллельное соединение АКБ не рекомендуется, ибо найти несколько одинаковых батарей по внутреннему сопротивлению нереально. Параллельное соединение АКБ ускорит разряд батареи, ибо они начнут сами разряжать друг друга. Ну и так далее. Касательно подключения ИБП к бензогенератору, как вариант возможно от генератора питать зарядное устройство, которое будет выдавать постоянный ток на клеммы АКБ, от которого будет питаться бесперебойник в режиме инвертора.

Как выбрать ИБП для газового котла

Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.

Тип

ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.

Резервные

Классификация ИБП.

Когда с подачей электроэнергии все в порядке, резервный ИБП, который еще называют off-line, работает как посредник – передает напряжение и ток с теми же параметрами, что и на входе. Если свет отключат, или на выходе изменятся параметры, бесперебойник переводит котел на работу от аккумуляторной батареи.

Энергоемкость АКБ, устанавливаемых в резервные ИБП, в среднем 5 – 10 Ач. Это 10 – 30 минут автономной работы отопительного оборудования. У них есть полезная функция – не дают выключиться подключенной технике, и дают время на ручную остановку.

Плюсы off-line устройств:

не шумят;
высокий КПД, если работают от сети;
доступны.

Минусы:

переключаются на АКБ за 4 – 12 минут;
нельзя корректировать параметры напряжения и тока;
энергоемкость батареи.

Офлайн модели – переключатели питания котла с сетевого на автономное.

Линейно-интерактивные

Более продвинутые устройства, оснащенные аккумулятором и стабилизаторами напряжения, поэтому на выходе дают 220 В. Модели подороже умеют «читать» синусоиды, и если она отклоняется на 5 – 10%, переключают оборудование на работу от батареи. А вот корректировать синусоиду ИБП не умеет.

Плюсы:

переводят оборудование в автономный режим за 2 – 10 мс;
КПД;
стабилизируют напряжение и без АКБ.

Минусы:

не корректируют синусоиду и частоту тока;
предельная энергоемкость – 5 кВА.

Непрерывные

Это on-line ИБП, обеспечивающие стабильные выходные параметры сети независимо от входящих

Неважно, есть напряжение на входе или нет – котел всегда будет работать от аккумулятора. Принцип: двухэтапное преобразование электроэнергии. На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора

Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП

На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора. Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП.

Что все это дает – котел работает от бесперебойника, полностью автономно, с установленными параметрами. Перепады напряжения, изменения синусоиды и даже удары молнии оборудованию не страшны. Из-за внешних факторов может испортиться ИБП, но не котел.

Плюсы:

подключенные устройства продолжают получать питание, даже если отключают свет;
стабильные электропараметры;
подзаряжаются от бензинового генератора;
можно корректировать выходное напряжение.

Минусы:

шумные и выделяют много тепла;
КПД – 80 – 94%;
в 2 – 3 раза дороже линейно-интерактивных бесперебойников.

On-line модели дорогие, и актуальны, если к ним подключается высокомощное оборудование и аккумуляторы повышенной энергоемкости.

Компьютерный УПС для газового котла не подойдет по следующим причинам:

малая энергоемкость батареи, что дает немного времени автономной работы;
нет защиты от перегрева;
аппроксимированная синусоида повлияет на нормальную работу оборудования.

Мощность

В описаниях встречается два параметра – полная и активная мощность. Смотрят на второй – он должен в два раза превышать суммарную линейную мощность подключаемого оборудования. Так ИБП сможет без проблем выдержать пусковые токи электронасоса и вентилятора. Это компенсация возможной перегрузки.

По советам профессионалов, надо учитывать не только пусковую мощность насоса и вентилятора, но и класс их энергоэффективности (от A до G). Для всех, за исключением A, мощность потребления увеличивают в пять раз (для A – в 1.3).

Классы энергоэффективности.

ИБП обеспечивает котлоагрегату резервное питание на определенный промежуток времени. Его должно хватать, чтобы котел смог работать какое-то время, пока не будет устранена неисправность электросети или не запустится генератор. Время работы источника бесперебойного питания зависит от двух факторов: количества и энергоемкости аккумуляторов, и потребляемой мощности подключенного оборудования. При этом одна и та же модель ИБП, в зависимости от нагрузки, характерна разным временем автономности.

Не стоит покупать бесперебойник применяющийся в ИТ – индустрии

Специализированный бесперебойник для дома должен иметь противоположные значения. К примеру:

В ИТ используется максимум киловатт мощности, относительно малая емкость батареи, малое время работы, как правило не более 20 минут, или уйдет в перегрев и слабая зарядка, как правило 20-ти часовая. Для дома хватит мощности 1-2-3 КВт максимум, работа бесперебойника нужна длительная, желателен также принудительный обдув и контроль температуры критичных элементов, зарядка нужна мощнейшая (ибо емкость батареи аккумуляторов нужна максимальная, слабый зарядник их не осилит), ещё хорошо бы наличие правильного трехступенчатого алгоритма заряда.
