Что собой представляет защитное глиняное сооружение
В тексте СанПиНа устройство глиняного замка описывается следующим образом: сооружение, обрамляющее колодец шириной в 1 метр, глубиной – 2 метра
Важно, чтобы слой получился плотный, поэтому его тщательно трамбуют. Для строительства подойдет не каждый материал
Глина и жирный суглинок перед укладкой разминаются, ни в коем случае нельзя заменять их , супесью или отвалами грунта. Настоящий замок вокруг колодца бывает только глиняный, из предварительно подготовленного материала с содержанием песка от 5 до 15 %.
Споры о необходимости обустройства замка возникают постоянно. Санитарные нормы, предписывают возведение в обязательном порядке, но с оговоркой, что в дополнение к нему создается
- каменная,
- кирпичная,
- асфальтовая
- или бетонная отмостка. Она образует кольцо радиусом в 2 метра с обязательным отклонением от стенки колодца в 0,1 м. С такого уклона вода отводится в кювет или лоток.
Отмостка не только декоративный элемент. Это защита замка от разрушения в процессе эксплуатации (в том числе из-за осадков).
Прежде чем делать глиняный замок для колодца, нужно чтобы смонтированная шахта простояла без этой конструкции как минимум год (пока идет процесс естественной усадки грунта).
Такая мера предосторожности поможет предотвратить образование пустот и неуплотненных участков, ведь замок препятствует оседанию почвы. Каверны опасны тем, что в них скапливается вода
Грызуны и насекомые, обитающие в грунте, могут попасть в них и погибнуть. А вещества, образующиеся в процессе разложения и попадающие в питьевую воду, добавят ей отнюдь не полезных свойств. На продолжительность процесса естественной усадки грунта влияет состав почвы, что и нужно учитывать, выбирая время ожидания перед началом работ
Каверны опасны тем, что в них скапливается вода. Грызуны и насекомые, обитающие в грунте, могут попасть в них и погибнуть. А вещества, образующиеся в процессе разложения и попадающие в питьевую воду, добавят ей отнюдь не полезных свойств. На продолжительность процесса естественной усадки грунта влияет состав почвы, что и нужно учитывать, выбирая время ожидания перед началом работ.
Стоит отложить создание глиняного замка, если от колодца поведут водопровод. После монтажа коммуникаций водоснабжения возвращаются к работам по гидроизоляции.
Обустраивать глиняное кольцо вокруг колодца запрещается на грунтах, склонных к сезонному пучению. Есть риск разрыва ствола шахты или смещения швов между кольцами. От этого нет гарантированной защиты. Не спасет и стяжка колец при помощи анкерных болтов и металлических пластин, поэтому лучше не рисковать.
Как сделать глиняный замок
Ширина гидроизоляции из мятой глины зависит от глубины залегания фундамента, причем для верхней и нижней части размер может быть разным. При стандартном заглублении подземной конструкции до двух метров, ширина замка на нижней отметке должна составлять не менее 40см, а на верхней – не менее 25см. Укладывать глину следует в установленную заранее опалубку равномерными слоями по 5-10см с обязательной трамбовкой каждого пласта. Если пазухи котлована соответствуют размеру гидроизоляционного замка, то от опалубки можно будет отказаться.
Пленка потребуется и по завершении укладки глиняной гидроизоляции до требуемой отметки. В накрытом состоянии замок следует оставить не менее чем на две недели, после чего можно будет приступать к устройству отмостки вокруг дома.
Колодец мне делали местные мастера. Половина колодцев в нашем СНТ выкопаны их руками. Так что я примерно представлял, на что они способны, да и искать кого-то на стороне не было ни желания, ни времени – наступала осень, и очень не хотелось оставлять решение этого вопроса на следующий год.
Заранее было понятно, что будут недоделки, но с этим я готов был мириться. Одной такой недоделкой стало отсутствие глиняного замка. Точнее сказать, то, что сделали рабочие, закидав сверку щель между кольцами и грунтом глиной, назвать замком было трудно.
Главный аргумент в пользу их технологии звучал примерно так: Всегда так делали, и все нормально было!. Сотворить же что-то, более соответствующее нормам, они были не готовы. Смирившись с положением, я решил не спорить, а попробовать заняться замком самому.
Глиняный замок. Устройство глиняного замка предписывается Санитарными Правилами и Нормами (СанПиН 21.4544-96, «Питьевая вода и водоснабжение населённых мест»).
В пункте 4.3.4. говорится следующее:
По периметру оголовка колодца должен быть сделан замок из хорошо промятой и тщательно уплотнённой глины или жирного суглинка глубиной 2 метра и шириной 1 метр, а также отмостка из камня, кирпича, бетона или асфальта радиусом не менее 2 метров с уклоном 0,1 метра от колодца в сторону кювета (лотка).
Главной функцией такого замка является защита колодца от проникновения в него поверхностных вод (так называемой верховодки) во время дождей и таяния снега. Верховодка не очищается фильтрацией сквозь почву и в качестве питьевой воды не должна использоваться. Так что сомнений в необходимости замка у меня никогда не возникало. Оставался вопрос: как его делать?
Информация по теме, полученная из доступных источников, в первую очередь – из Интернета, меня несколько озадачила. Как оказалось, в последнее время появилось много противников сооружения замка.
Они выдвигают в качестве главного аргумент, что при нашем климате глинистые грунты, оказавшиеся в зоне промерзания, сильно пучит — смёрзшийся со стволом колодца грунт увеличивается в объёме.
Это приводит к разрыву ствола, раскрытию стыков между кольцами, а часто и к горизонтальным смещениям колец. Такое происходит практически каждый год, и в конце концов пользоваться колодцем становится невозможно — в него проникает грязная вода с поверхности. То есть замок не только не справляется с поставленной задачей, но и ухудшает ситуацию.
На Руси глиняный замок использовали, например, для защиты от воды погребов, подвалов, подполий.
Делали замок и вокруг колодцев, и он вроде бы не разрушал сам колодец. Почему? Вопрос этот для меня остался не совсем прояснённым, но один вариант ответа меня более-менее удовлетворил. Дело в том, что в старину колодцы строили в виде деревянных срубов. В зоне пучения находилось порядка десятка межвенцовых швов, и при равномерном раскрытии их на каждый приходилось всего лишь по несколько миллиметров, что не приводило к разгерметизации ствола колодца. Сегодня же большинство колодцев делается из бетонных колец. Кольца чаще всего соединены между собой непрочным растворным швом, и в зоне пучения находится обычно только один стык, который не способен не повреждаясь компенсировать деформации пучения.
Чтобы как-то уменьшить риск разгерметизации конструкции, есть различные рекомендации. Например, более прочно соединять кольца (стальными пластинами, например). Но стягивание верхних колец при помощи металлических накладок, как правило, не помогает. Дело в том, что силы, действующие во время пучения, очень существенны и способны деформировать даже мощные крепёжные конструкции.
Другие рекомендации касаются мероприятий по уменьшению сил пучения. При этом колодец рассматривается как ненагруженный фундамент, и к нему применяются те же мероприятия, что и к фундаментам. А именно: замена пучинистого грунта вокруг колодца непучинистым (по сути — обратная засыпка), утепление грунта и устройство дренажа вокруг колодца
Можно ли использовать другие материалы взамен глины
Для замка вокруг колодца лучше всего использовать глину
На рынке сейчас существует достаточное количество компаний, которые предлагают заменять глину песком или песчано-гравийной смесью. Но, в первую очередь они хотят упростить задачу себе, а не помочь Вам. Давайте рассуждать логически. Песок не задерживает воду, а только пропускает ее и очищает от мусора. Далее вода попадает к стенкам бетонных колец и если в них есть трещины, то паводковая вода попадает прямо в водоносный слой.
Теперь о глине – это водонепроницаемый материал, который препятствует проникновению воды, но сам при этом может поверхностно промокать, поэтому в зимний период при значительных морозах возможно небольшая подвижка колец колодца. При этом глина препятствует попаданию поверхностных вод и увлажнению грунта, что чревато серьезными последствиями.
Правильный глиняный замок для колодца из бетонных колец на vodatyt.ru
После того, как колодец выкопан, чтобы стенки не лопались, нужно выполнить обустройство. Мастера рекомендуют использовать для колодца из бетонных колец — глиняный замок. Данная технология пользуется популярностью ввиду высокой степени защиты железобетонной конструкции в земле.
Особенности гидроизоляции мягкой отмосткой
Применение временной гидроизоляции в системе мягкой отмостки вокруг колодца имеет рая технологических аспектов, которые нужно учитывать в процессе монтажа:
- Вся конструкция закладывается на уровне второго кольца.
- В качестве материалов используется гидроизоляционная пленка и песок.
- Края полос пленки накидываются на колодезные кольца.
- Поверх пленки и песка укладывается декоративный материал.
При этом должны быть выдержаны все технологические требования.
Технология укладки
Перед тем, как сделать глиняный замок, нужно выкопать грунт до уровня 2-го кольца. Выбранная почва уже не используется, и ее нужно вывести и утилизировать. На дно укладывают пленку. Размер площадки, которую нужно закрыть – не менее метра от наружной стенки железобетонного кольца.
Один торец пленки накидывается на колодец над швом. Ее нужно закрепить, для чего используется пояс из металла, скотч или саморезы, которые вкручиваются непосредственно в бетон. В случае, когда применяется скотч, нужно, чтобы было намотано несколько витков. После этого поверх пленки полость засыпается песком.
Засыпку производят не до самого верха, если в качестве декоративного покрытия используется ФЭМ или бутовый природный камень. При укладке проверяют, чтобы имелся уклон в сторону от колодца не менее 1,0-1,5 градусов. Но это способ временный, и чтобы обеспечить герметичность колодца, глиняный замок – необходимость. Но материалом может быть не каждый тип глины.
Как выстелить мягкую отмостку вокруг колодца + видео
Некоторые «специалисты» утверждают, что такой вид защиты от загрязнения воды – атавизм и пережиток прошлого. На самом деле подобные утверждения обоснованы двумя хитростями:
- Мало кто говорит, что нужно ждать два года, а потом приступать к благоустройству колодца. Это для того, чтобы как можно раньше сдать источник в эксплуатацию.
- Им выгодно, чтобы клиент обращался к ним каждый годы. Ведь, как правило, те же люди занимаются чисткой колодцев от грязи, и им выгодно, чтобы мусор в воде появился как можно раньше.
Технология предполагает прокладываение пленки, которая накрывает грунт на метр вокруг стенок колодца. Нахлест, который укладывается поверх шва между первым и вторым кольцом, должен его закрывать. Полость, полученную после выработки грунта, заполняют глиной. Ее нельзя просто засыпать и уплотнить механическим способом. Технологию укладки лучше увидеть.
Недостатки глиняного замка
Плохое качество выполненных работ связано с тем, что люди, которые решили самостоятельно уложить глиняный замок, не придерживаются технологии.
Если глина недостаточно выдержана, не правильно замешана, сухая или неоднородная, невозможно добиться нужной пластичности. Люди делают обратную засыпку как есть и просто уплотняют ее механической трамбовкой.
В результате верховодка, которая залегает в верхних пластах грунта, перемерзает зимой. Образовавшийся лед, при расширении, оказывает избыточное давление на кольца и шов и приводит к нарушению целостности конструкции. Еще один недостаток – два года ожидания для естественной осадки грунта. Но эта проблема решается временным замком из уплотненного песка.
Вывод + полезное видео
Подытожив все вышесказанное, определяем, что все работы, связанные с монтажом глиняного замка, можно выполнить самостоятельно. Бригады, которые утверждают, что в этом нет необходимости, не могут считаться профессиональными, либо хитрят перед заказчиком. Описанная процедура относится к числу обязательных мер по благоустройству источников природной питьевой воды.
Единственное, что нужно учитывать – глиняный замок устанавливается спустя два года, после ввода колодца в эксплуатацию.
Это значит, что в некоторых случаях декоративное оформление придется отложить. А в течение двухгодичного периода вместо глины будет уложен песок. В остальном, никаких сложностей нет, и вода в колодце годами будет оставаться чистой и прозрачной.
Правила прокачки колодца
Для этого лучше всего использовать погружные насосы центробежного типа. Они обладают достаточным запасом прочности для непрерывной откачки воды, насыщенной мелкими частицами ила и песка.
Процесс должен происходить без длительных перерывов, а лучше всего – непрерывно, вплоть до достижения необходимой чистоты воды. Также должен увеличиться дебит скважины до таких показателей:
- Объём скважины должен обеспечивать не менее получаса непрерывной работы насоса.
- Полное восстановление уровня воды в скважине, после откачки до минимальной отметки, должно произойти приблизительно за час.
- Минимальное общее количество включений водоподающего насоса за сутки должно составлять 4-5 циклов.
Если колодец или скважина соответствует этим стандартам, можно считать, что ваши труды увенчались успехом. За одну процедуру следует откачивать не более 70% от общего количества воды, находящейся в колодезной шахте. В противном случае, в результате слишком быстрого притока новой воды, возникает вероятность размыва дна и окружающего грунта. Принцип непрерывности работы имеет одно исключение – когда колодец устроен на плывуне. Как правильно прокачать подобную скважину, рассмотрим отдельно.
Прокачка колодца на глине
Прокачка колодцев с глинистым дном имеет ряд нюансов. Сама по себе глина способствует замутнению воды, так как имеет свойство хорошо растворяться в ней. Многие владельцы «глиняных» колодцев смиряются с этим, как с неизбежным побочным явлением. Но иногда всё же удаётся добиться положительных результатов при помощи прокачки. Правда, в данном случае процесс займёт больше времени.
За один раз следует откачивать не больше ¾ от общего объёма воды в скважине. Для этого следует регулярно отслеживать изменение уровня водной поверхности по отношению к первоначальному. Повторять весь процесс потребуется несколько раз, до тех пор, пока дебит водоносного источника не увеличится, а поступающая в него вода не станет прозрачной.
Если колодец обустроен в синей глине, возможен выход из их толщ сероводорода, сопровождающийся характерным неприятным запахом. К сожалению, избавиться от него при помощи прокачки не получится.
Прокачка колодца на плывуне
При потере герметичности стыковочных швов колодезных колец, эта песчаная или глиняная взвесь начинает проникать внутрь. Это приводит не только к ухудшению качества воды, но и вызывает угрозу постепенного заиливания дна со всеми вытекающими неприятностями – уменьшение полезного объёма скважины и закупорка фильтров.
Прокачивая плывун, следует соблюдать ряд правил:
- При откачке не следует стараться выбрать за один раз слишком большой объём. Плывун при этом будет интенсивно заполнять пустоту, что может вызвать проседание почвы вокруг скважины, и даже смещение бетонных колец или обсадных труб.
- Фильтры следует устанавливать строго на водоносном пласте, а не в районе плывуна. Иначе они быстро забьются, и перестанут функционировать.
- Для предотвращения забивки скважины поступающей из плывуна грязью, при произведении работ следует применять специальные вяжущие составы, например, бетонит. Также рекомендуется устраивать дренажные системы.
Способы улучшения почвы
Итак, как сделать почву плодородной, если на участке сплошная глина? В минеральных добавках такая земля не нуждается, а вот органика лишней для нее не будет. С ее помощью не только улучшится плодородность земли – почва станет более легкой и рыхлой.
Удобрение опилками
Лежалые опилки вносятся из расчета одного ведра на каждый квадратный метр. Чтобы они не забирали находящийся в почве азот, их предварительно обрабатывают мочевиной. Лучше всего для этого подходят опилки, которыми подстилали для скота. Если такого варианта нет, мочевину можно приготовить, добавив на ведро воды сто пятьдесят грамм раствора. Этого количества буде достаточно, чтобы замочить не менее трех ведер опилок. Усилить эффект можно добавлением в подготовленный раствор биологических препаратов в виде «Стернифага» или «Глиокладина».
Стернифаг – препарат для улучшения почвы
Минеральные удобрения
С их помощью можно придать почвенному составу легкость и внести в него для развития различных культур требуемые компоненты. Используют для этого два вида удобрений:
- простые – в них содержится по одному питательному компоненту;
- комплексные – содержа от двух и более элементов.
Названия препаратам даются по основному действующему компоненту, содержащемуся в них. Вид удобрительного компонента и его дозировка определяются по сезону и особенностям почвы. Весной для защиты растений и обеспечения их питанием вносят минеральные составы в количестве 200 г калийного состава, 350 г – азотного, 250 г – фосфорного на каждые десять квадратных метров участка. Заделывают компоненты на двадцатисантиметровую глубину. Летом используются эти же наименования удобрений, только количество каждого из них уменьшается в три раза. В осенний сезон следует пользоваться удобрениями, не содержащими азот. Рекомендуется использовать калийные и кальциевые составы.
Песок и перегной
Внося органику, ее следует смешивать с песком. Распространенный вариант – ведро песка речного на ведро компоста либо навоза. Такая смесь вносится осенью из расчета одного замеса на каждый квадратный метр. Биогумус поможет превратить глинистую землю в чернозем, если в течение сезона на каждую сотку вносится около ста килограмм подготовленной массы.
Известкование почвы
Как еще можно нейтрализовать глину? Для этого выполняется известкование, совмещаемое с осенней обработкой земли. Как правило, такая операция выполняется один раз в пять – шесть лет. Здесь необходимо помнить, что внесенная известь не только раскислит почву. Добавление кальция повысит ее плодородность, так как без него не создается структура, устойчивая к влаге. Применение известкования для глинистой земли придает тяжелым почвам рыхлость, улучшает обмен водой и воздухом. Дозировка внесения извести зависит от количества кальция, показателя кислотности земли, ее механического состава. Осенью при известковании следует применять молотый известняк, гашеную известь, мел, доломитовую муку, мергель, пыль цементного материала, торфяную либо древесную золу. После такой процедуры условия обработки улучшаются, почву легче перекапывать. Известкование улучшает деятельность микроорганизмов по усвоению азота и разложению гумуса, после чего питание растений улучшается.
Известь для известкования почвы
Выращивание сидератов
Зеленые удобрения улучшают плодородность почвенного состава. С их помощью не только изменяется, но и улучшается гранулометрический состав глинистой почвы. Сделать почву с повышенным содержанием глины плодородной помогут посадки гороха, фацелии, рапса, вики, горчицы и иных масляничных культур.
Глиняный замок колодца (видео)
Главная задача владельцев питьевого колодца сохранить в нем вкусную и безопасную для здоровья воду на долгие годы. Для этого специалисты разработали комплекс технических мероприятий, регулярное выполнение которых обеспечивает колодцу долгие годы эксплуатации.
Особую опасность для качества воды представляют талые и дождевые стоки, и верховодка. Правильно выполненные гидроизоляционные швы, не дают загрязненной влаге просочиться в шахту колодца, но вода камень точит, поэтому надеяться на долговечность герметизирующих смесей не стоит. Их нужно усилить дополнительной защитой снаружи.
Особенности и устройство мягких отмосток
Это недорогой, быстрый в изготовлении способ, а основание обладает всеми функциями отмостки. Сначала намечают ширину, которая составляет 0,5-1,5 м. Если планируется соорудить домик над колодцем, выбирают такой, чтобы дождевые капли с крыши не падали на отмостку. Разметив участок, копают траншею глубиной 40 см. Формируют уклон дна в направлении от колодца под углом не менее 5°.
Укладывают от центра к краям. На шахте фиксируют двусторонним скотчем или стяжкой, которая дюбелями крепится к кольцам. Пленку не натягивают, а формируют складки. При сезонной деформации она не порвется.
Засыпают песком, слегка смачивают, если сухой, и основательно трамбуют. Края должны возвышаться над почвой на 5 см. Площадка послужит основанием для последующего оформления отмостки.
Примитивная на первый взгляд конструкция имеет массу преимуществ:
- Пучение грунта не разрушает отмостки, т.к. она движется вместе с ним. Не образуется щель у колодезного кольца, через которую могут проникнуть талые воды.
- Происходит естественное уплотнение и осаживание почвы, которое не сказывается на состоянии отмостки. В грунте не образуются провалы и пустоты – рассадник для гнилостных бактерий. Гидроизоляционная пленка надежно защищает от проникновения грунтовых и поверхностных вод в колодец.
- Простота и легкость ремонта, демонтажа. Используется различное декоративное покрытие. Срок службы ограничивается только его видом.
- Невысокая стоимость. Нет необходимости владеть профессиональными навыками строителя.
Возможны различные варианты декоративного оформления площадки. Из самых простых – засыпка щебнем, галькой. Укладывают кирпич, природный камень, срезы деревянных колод. Оформляют брусчаткой, тротуарной плиткой. Оригинально выглядит уложенный дерн или газонная трава.
Глиняная отмостка колодца
Для отвода поверхностных вод от колодца ещё рекомендуют делать отмостку. В простейшем варианте её можно соорудить и из глины. Учитывая возможность пучения, её толщина должна быть 10-50 см. Более толстой делать отмостку не стоит, так как в этом случае она приближается по конструкции к глиняному замку, и возникают связанные с ним проблемы.
Существенным недостатком глиняной отмостки является необходимость в организации поверх неё защитного покрытия. Дело в том, что сама глина, намокая, превращается в «грязь», ходить по которой неприятно. Это увеличивает трудоёмкость и стоимость строительства такой отмостки.
Несмотря на это, я всё же решил делать вокруг своего колодца именно глиняную отмостку. А чтобы уменьшить силы пучения, дополнительно утеплить грунт вокруг колодца.
Грунт у нас на участке глинистый. Плодородный слой идёт до глубины 40-50 см, а ниже начинается глина. Так что я решил выбрать почвенный слой вокруг колодца на расстоянии около метра и засыпать котлован глиной. Благо её хватало — рядом с колодцем высилась куча глины, вынутой рабочими при копке колодца. Качество глины меня вполне устраивало. Да и появлялась возможность частично её утилизировать.

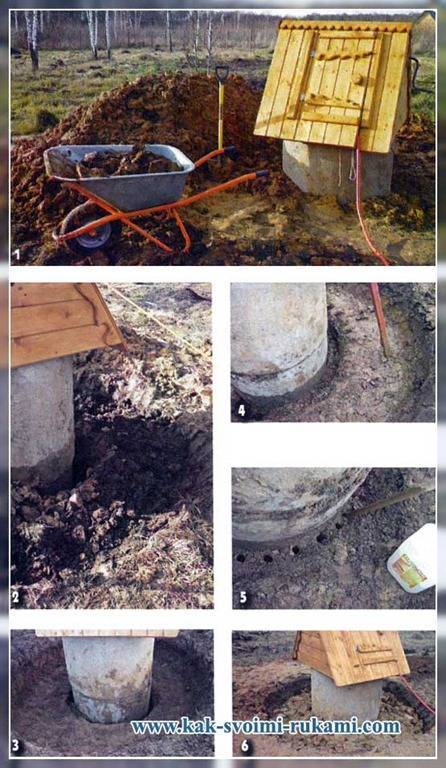

Когда был снят почвенный слой и то, что рабочие назвали «замком», открылась довольно широкая щель между грунтом и кольцами. Стала понятна настоятельная рекомендация для тех, кто собирается делать замок или другие защитные сооружения вокруг колодца,— начинать эти работы через 1-3 года, когда произойдёт уплотнение грунта вокруг колец. Интернет пестрит фотографиями провалившихся отмосток вокруг колодцев, что является результатом их преждевременного устройства.
Но ждать столько времени в мои планы не входило. Я решил несколько ускорить процесс заиливания щели, для чего постараться заполнить ее глиной. Делать это пришлось в несколько этапов. Я уложил глину в щель доверху и утрамбовал ее. Но на следующий день обнаружилось, что вода заполнила котлован, а глина осела вниз, и щель снова открылась.
Чтобы продолжить работу, я откачал из колодца воду (примерно на два кольца), в результате она ушла и из щели. И я снова и снова укладывал в неё глину доверху и утрамбовывал, вода заполняла котлован, и глина оседала. Так я делал несколько раз. В какой-то момент глина перестала оседать — щель оставалась заполненной в течение нескольких дней.
Для надёжности решил добавить жидкое стекло в верхний слой глины, заполняющей щель. Проделав в нём черенком от лопаты отверстия глубиной примерно около метра, нал и л в н их жидкое стекло и утрамбовал с ним глину ещё раз.
После этого приступил к заполнению глиной котлована вокруг колодца. Делал это небольшими слоями, утрамбовывая их и формируя небольшой уклон от колодца.
