Фрезерный стол: конструкция, схемы, технология изготовления своими руками

Цена на фрезер

Перед началом процесса создания собственного рабочего места нужно подготовить самую важную деталь — фрезерную машинку. Найти её становится сложнее если предыдущая сломалась или инструмент в принципе не был куплен.

Картинки фрезерного стола говорят о том, что не обязательно покупать устройство последней модели, а главное, чтобы оно было надёжно закреплено и работало в исправном состоянии.

Не обязательно лететь на улицу и искать ближайший магазин по продаже электроинструментов. Сейчас всё можно заказать при помощи интернета. Хорошо поискав, можно найти множество сайтов, которые предлагают приобрести фрезер от разных производителей по выгодным ценам.

В среднем фрезер обойдётся от 4 до 8 тысяч рублей. Но если жалко тратить такие деньги, то можно поискать варианты б/у на всесторонних сайтах, в частности на барахолках.

1 . Фрезерный станок по дереву .

С помощью фрезерного станка можно успешно выполнять различные технологические операции такие как:

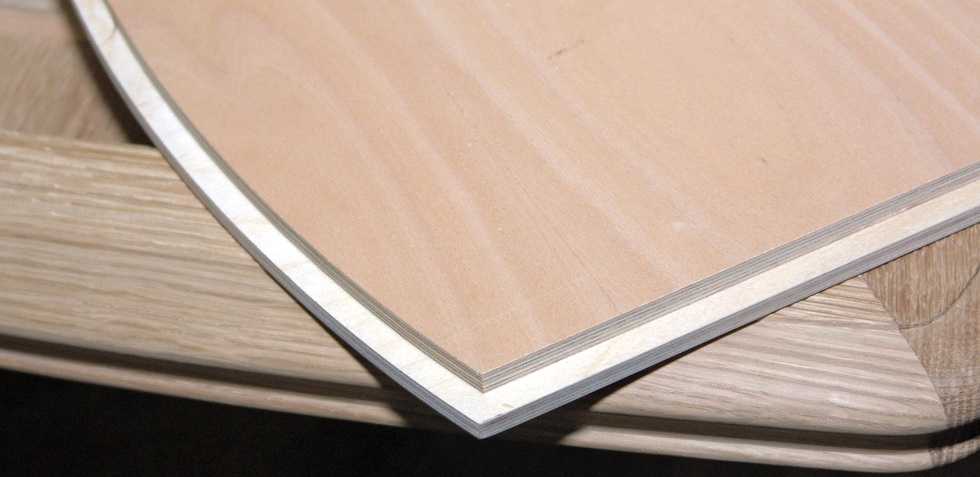

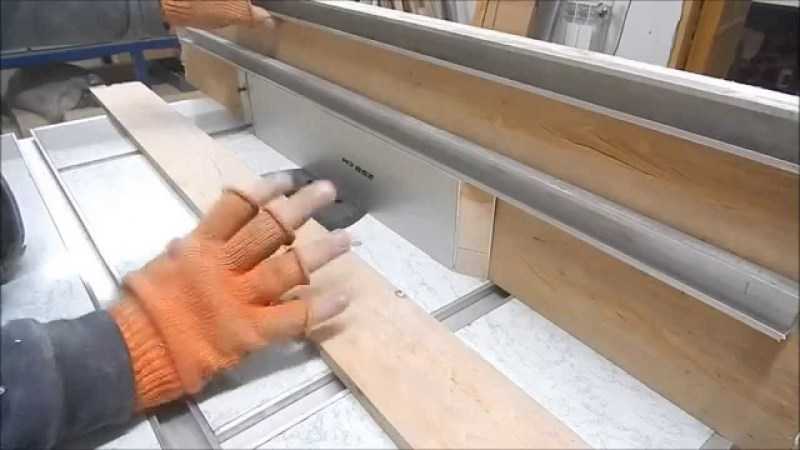

профилирование прямых кромок; ​

фрезерование фигурных профилей; ​

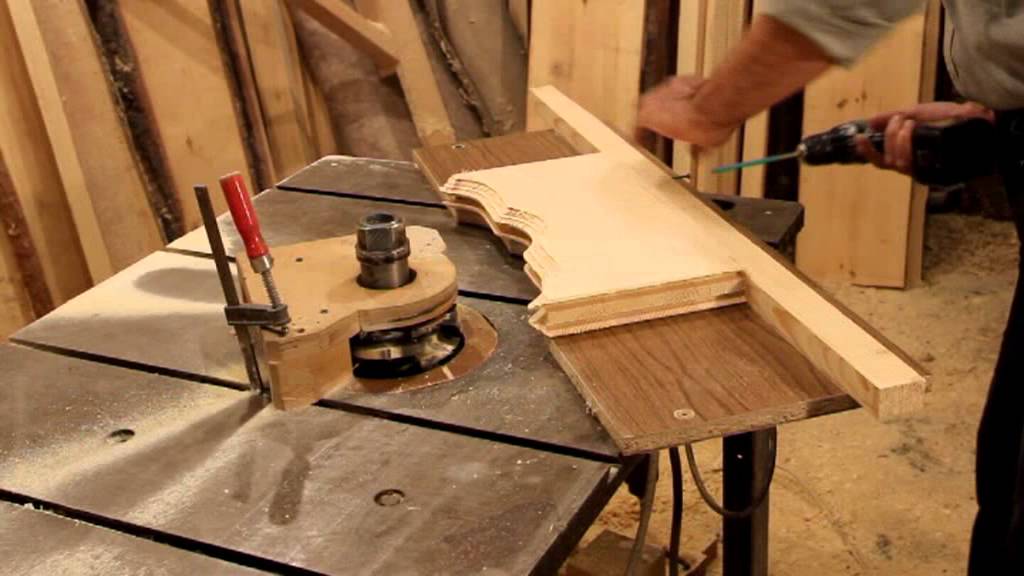

создание фигурных торцов по шаблону; ​

​

​

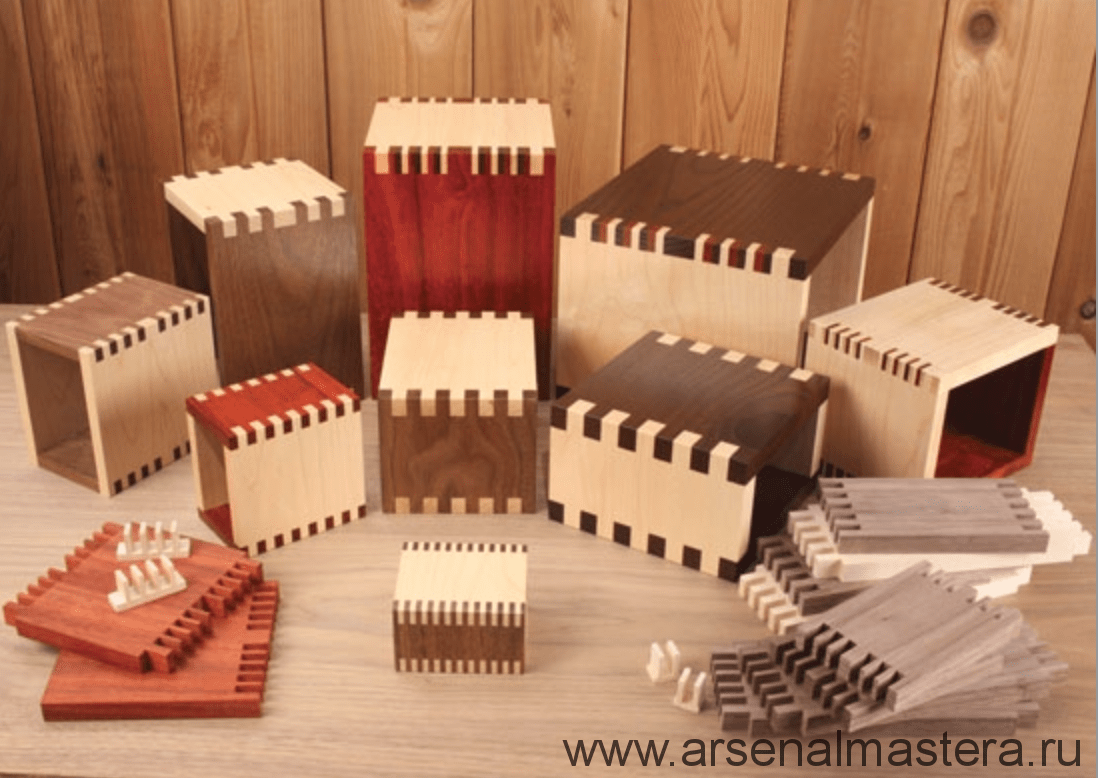

создание шипов и пазов различной конфигурации (типа «ласточкин хвост», Т-образных, V-образных, микрошипов и других);

​

раскрой заготовок и их резка на отрезки требуемой длины;

​выполнение выравнивания поверхности обрабатываемой заготовки (к примеру слеба – столешницы);​

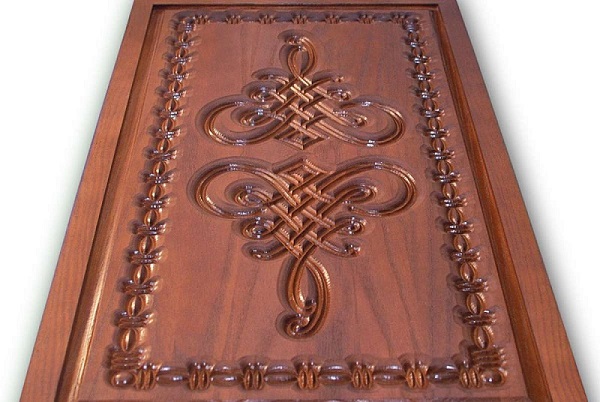

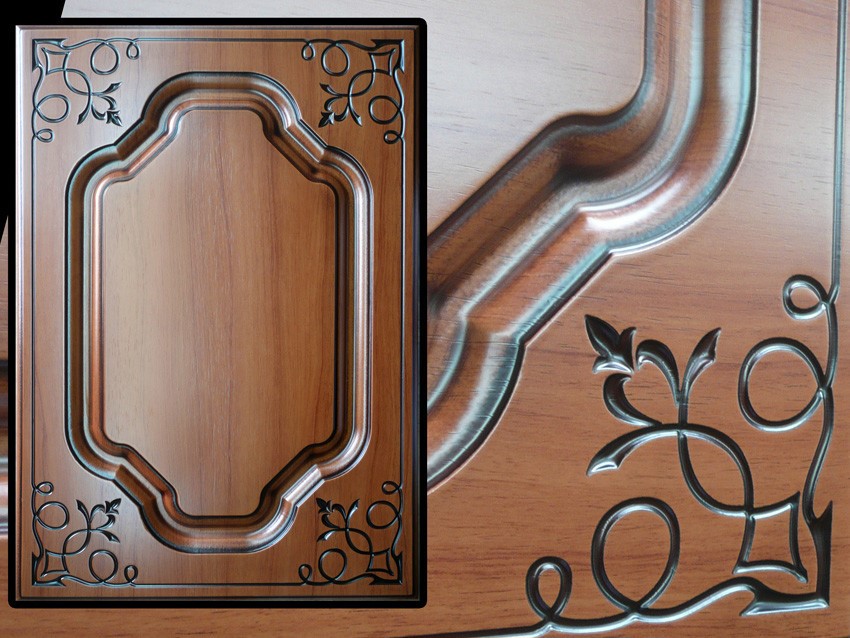

резьба по дереву и гравировка, для чего используются активно и
;​

​

выполнение канавок как прямого, так и спирального типа на поверхности изделий, имеющих форму тел вращения (балясины и др.).

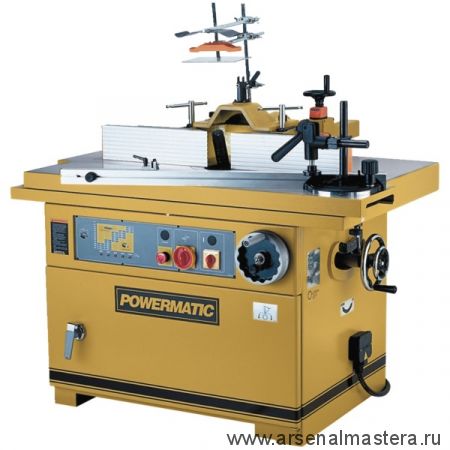

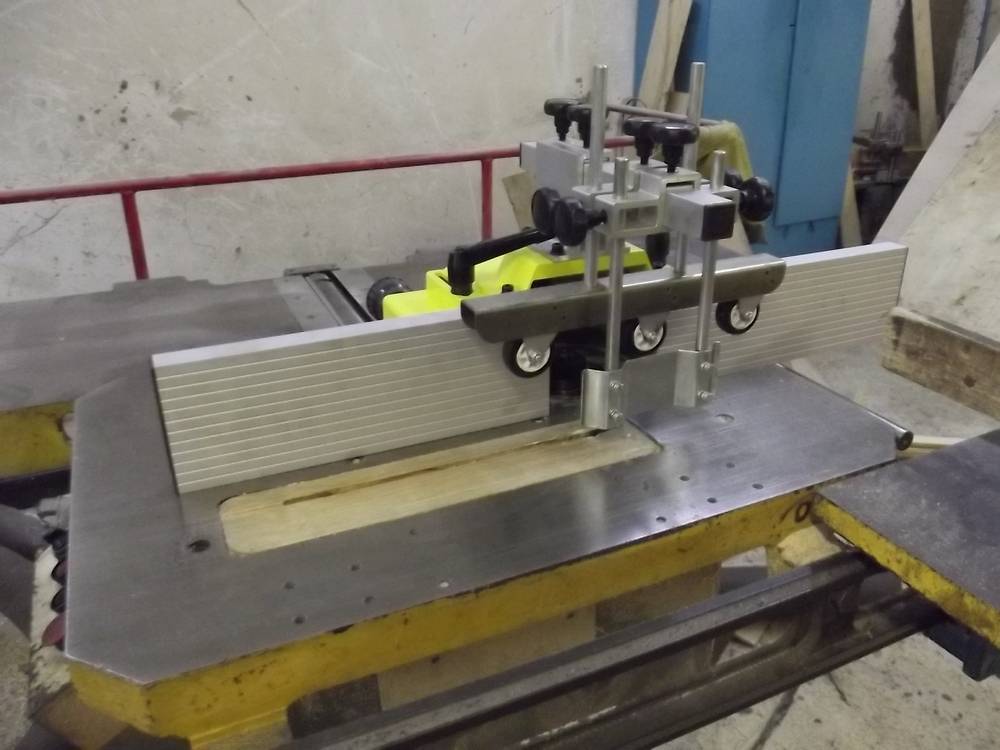

Данный станок оборудован кареткой, мощным 7,5-киловаттным двигателем и может работать с инструментом диаметром до 300 мм, что делает его максимально универсальным.

1. Станина

Станина фрезерного стола – это его опора, а опора должна быть в первую очередь устойчивой.

2. Двигатель (фрезер) и варианты его установки

Типы двигателей или фрезеров –
во фрезерных станках используют два типа привода:

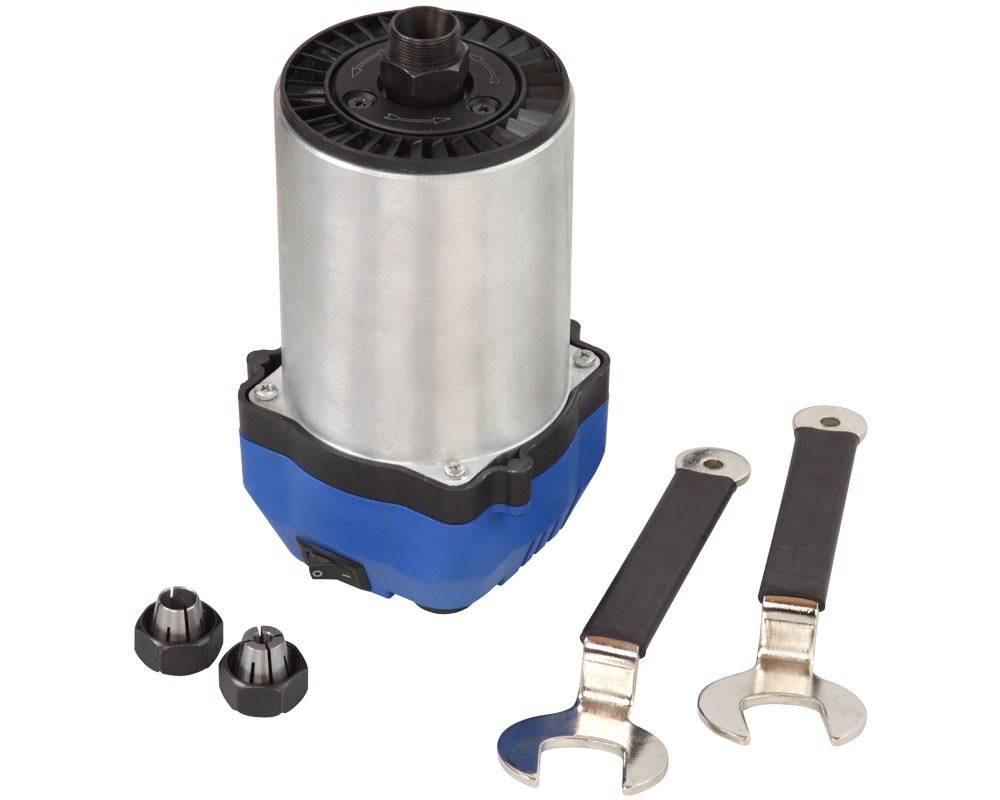

Непосредственно стационарно установленные двигатели (или триммеры).

К примеру, двигатель

Или ручные фрезеры

К примеру, как на данном фото использован ручной фрезер
:

Функционально рабочая поверхность во-первых должна быть жесткой – всегда сохранять плоскостность и не прогибаться. А во-вторых обеспечивать хорошее скольжение заготовки по поверхности без ее повреждения (не царапать).
Поэтому рабочая поверхность фрезерного станка может быть из чугуна, стали, алюминия.
Для домашних мастерских и мобильных столов как правило применяют столешницы из ЛДСП, ламинированного мдф или фанеры.

Варианты установки и крепления фрезера в рабочей поверхности:

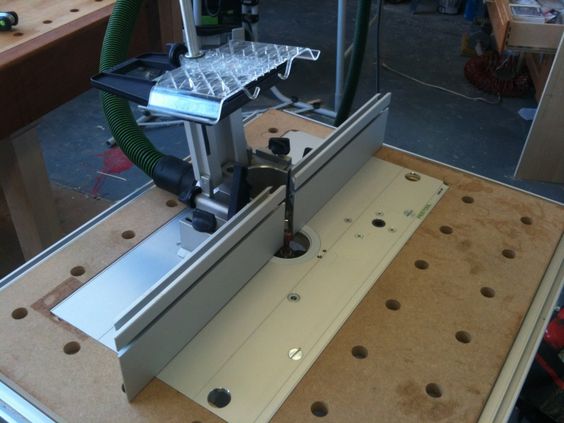

1 Вариант. Стационарный вариант с креплением к съемной пластине для удобного демонтажа фрезера.
Может использоваться цельная алюминиевая пластина, как в родном основании CMS Festool:

так и в самодельном

Или компактная алюминиевая /

Для данного варианта используют разные конструкции лифта.

Вариант ЛИФТА с
с рычагом, имеющим вертикальную ось:

Вариант ЛИФТА с диском или рычагом, имеющим горизонтальную ось:

Данные столы имеют компактные размеры, легкий вес и могут устанавливаться на любую рабочую поверхность.
Например: американский
.
Имеет стальное основание, столешницу из

Или стальное основание (как во фрезерных
):

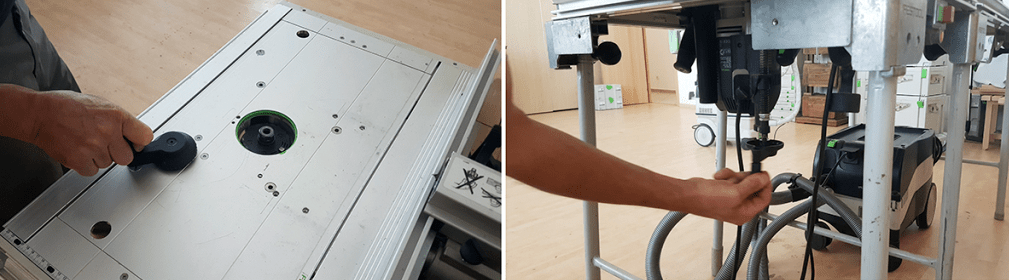

Со сложенными ножками стол фестул превращается в настольный вариант:

,
и шин,
,

.

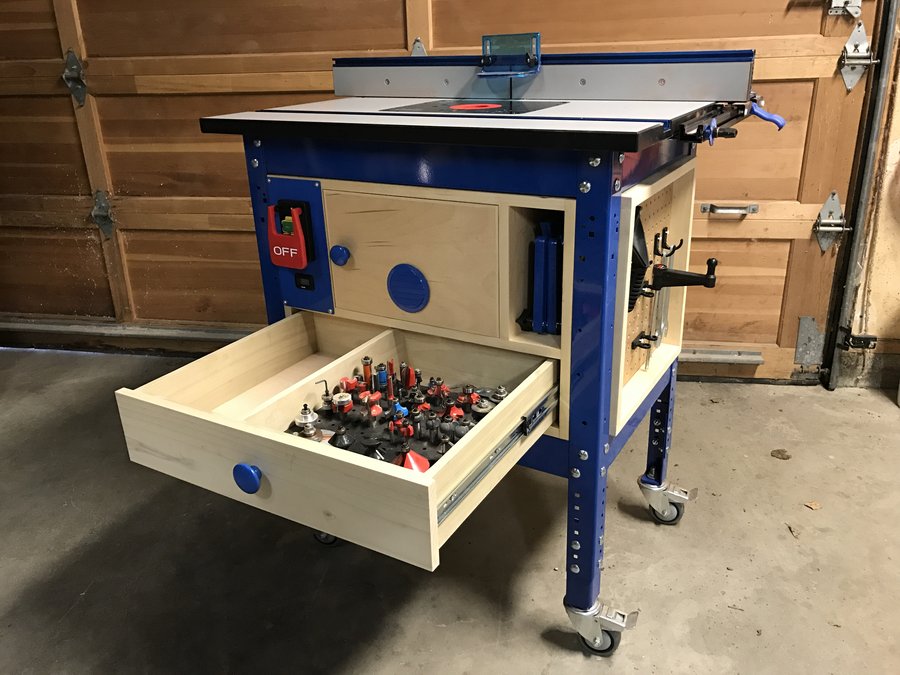

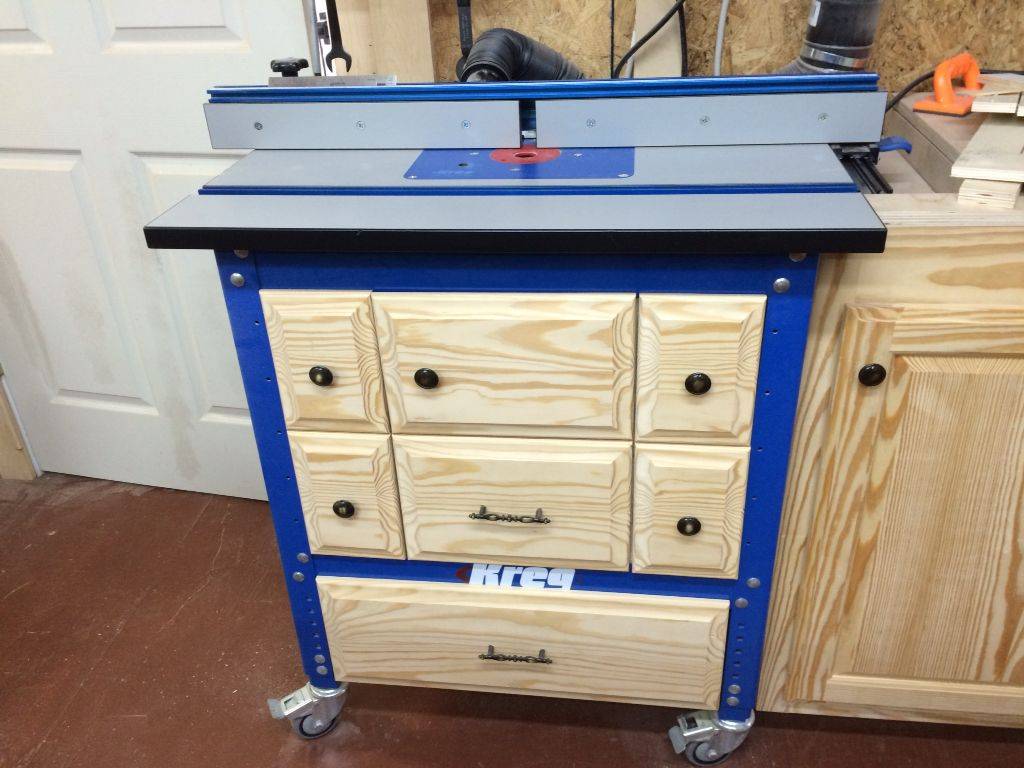

К примеру на основе комплектущих Kreg:

Примеры, где используют направляющий профиль (комбинированная рельса)
и прижимные

Задействовать можно и боковые поверхности стола для закрепления на их внешней стороне необходимых в работе инструментов или принадлежностей.

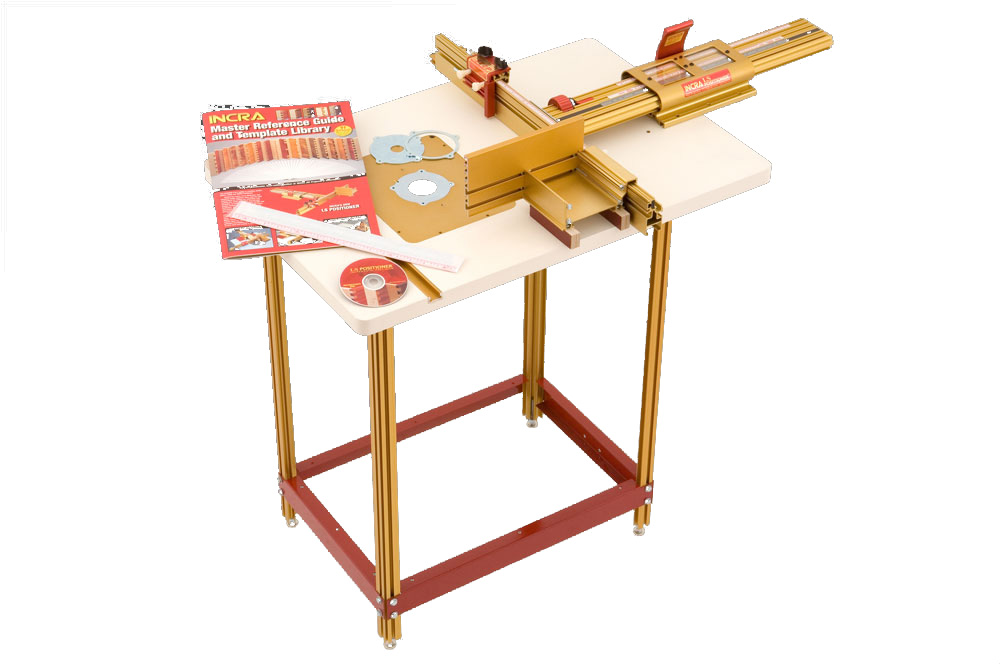

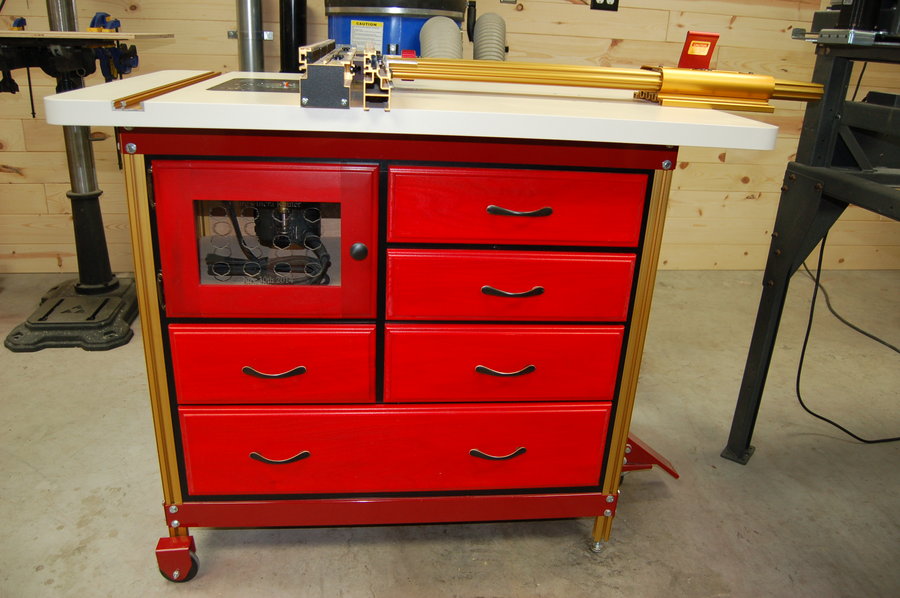

Почитатели бренда ИНКРА также стараются улучшить полезные свойства стола.

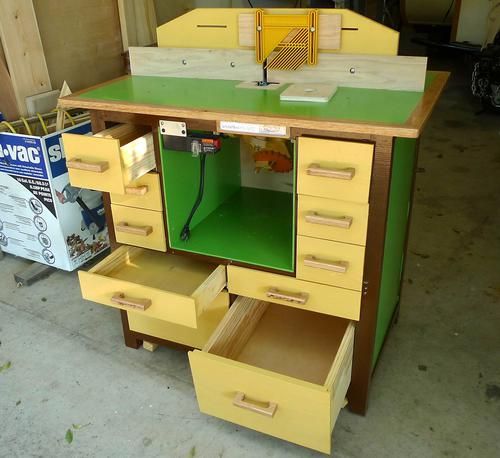

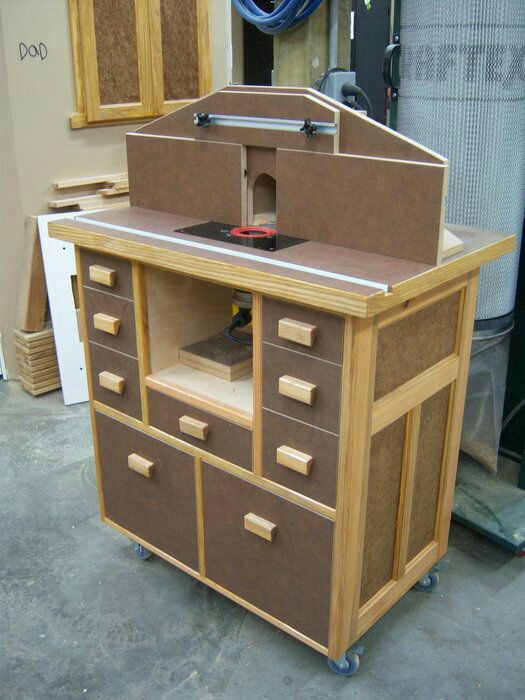

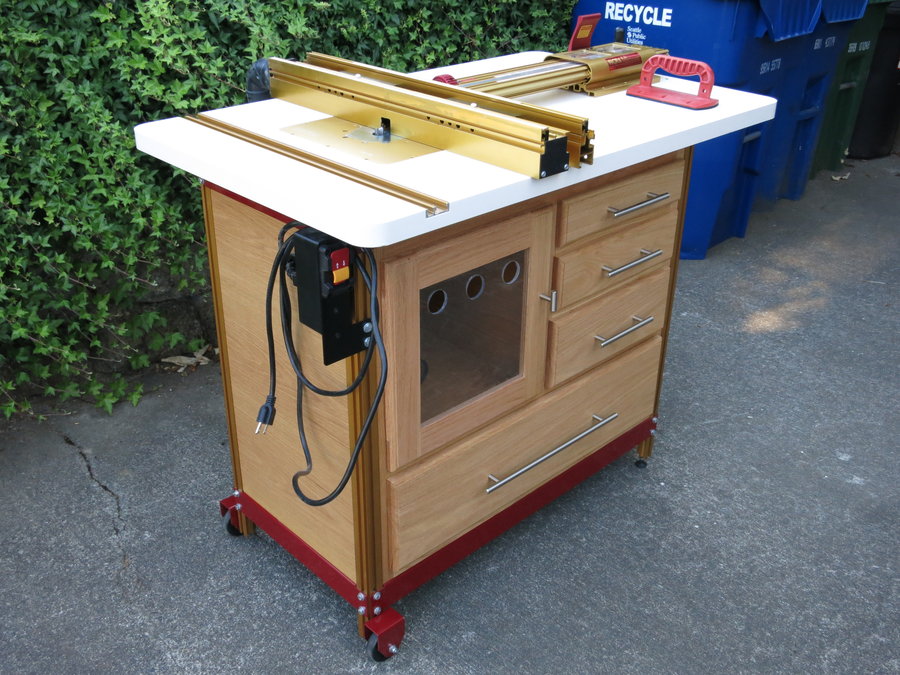

Стационарный стол может быть просто фрезерным столом, как показанные выше.

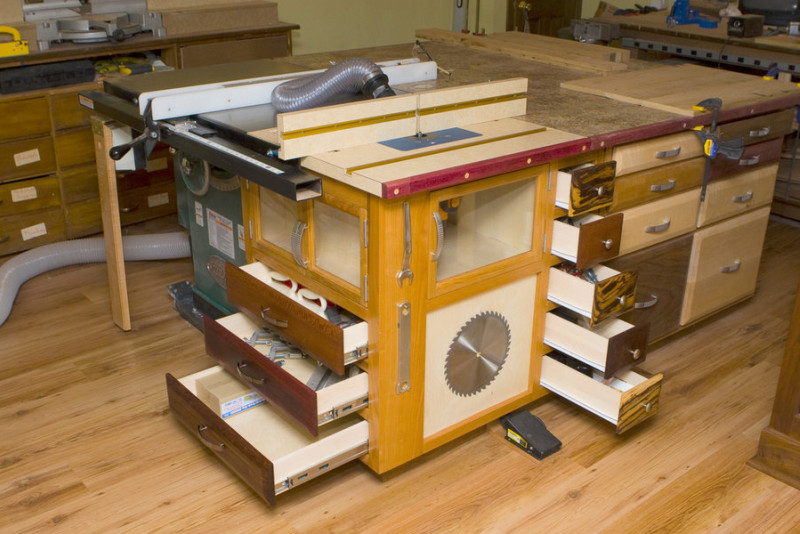

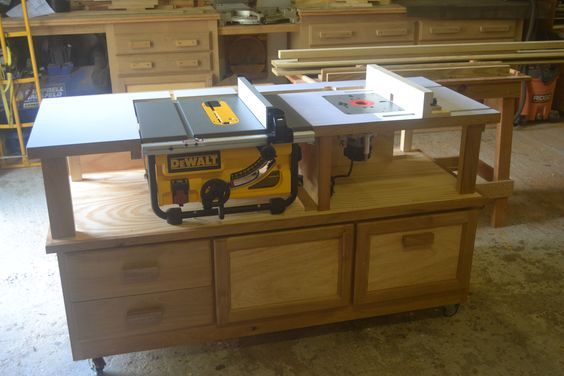

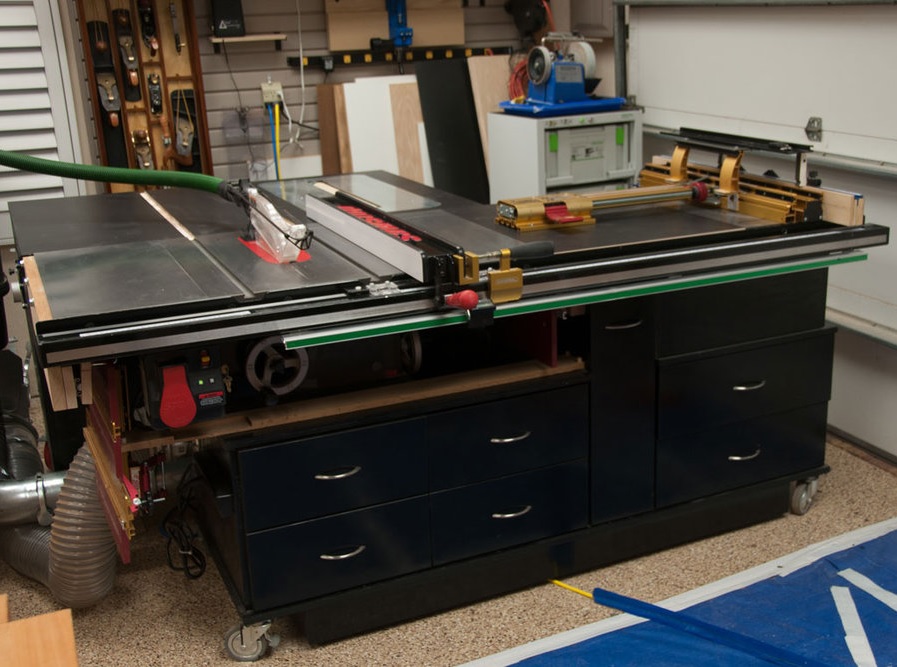

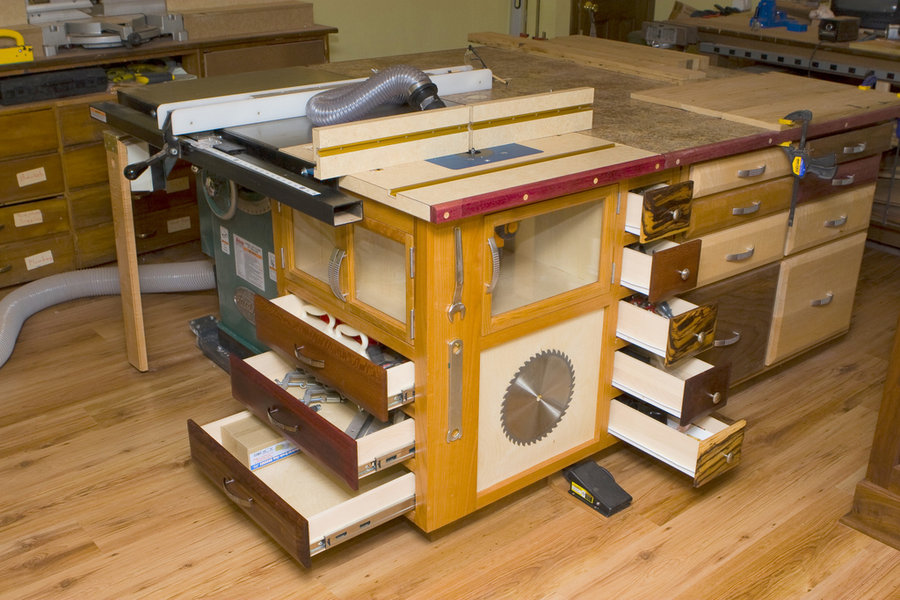

Но также он может быть и многофункциональным, универсальным, совмещенным с верстаком, монтажным столом, стационарной пилой и т.п.

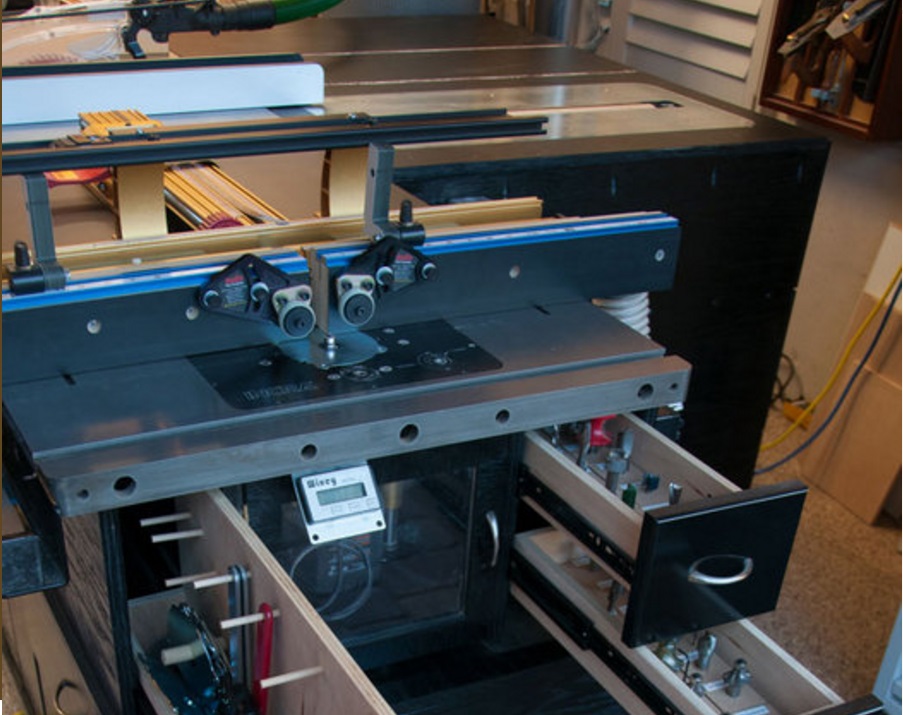

В конструкции столов активно используются принадлежности INCRA и KREG.
К примеру:

Большая рабочая поверхность такого универсального стола с одной стороны расширяет возможности, а с другой стороны – экономит и место и ресурсы.

Примеры конструкций фрезерных столов и их чертежи

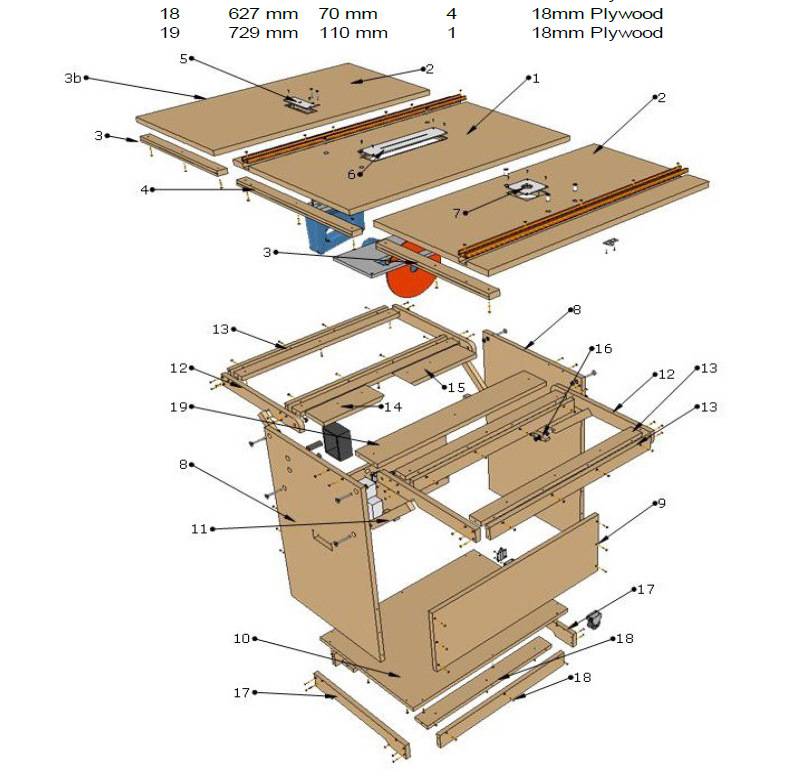

Конструкция 2 с чертежами

Лифт для фрезера. Часть 1 Diy Made Router Lift — AgaClip — Make Your Video Clips

Универсальный Фрезерный Стол Своими Руками

ручной фрезерный станок по дереву VK

Самодельный подъемник лифт для фрезера — AgaClip — Make Your Video Clips

Лифт для фрезера. Часть 2 Diy How To Make Router Lift — AgaClip — Make Your Video Clips

Лифт для фрезера своими руками: принцип действия, примеры изделий

Своими руками стол для ручного фрезера: инструкция (видео)

Фрезерный стол с лифтом для ручного фрезера своими руками чертежи

Лифт для фрезера Elevator to the router

Деревянный станок по дереву своими руками

Самодельные фрезы по дереву для ручного фрезера

ЭлкоПро. Инструкции по сборке и использованию

Шаблоны для ручного фрезера по дереву своими руками

Подъемный механизм для фрезерной машины

ФРЕЗЕРНЫЙ СТОЛ своими рукам. Обсуждение на LiveInternet — Российский Сервис Онлайн-Дневников

ГНТИ — Самодельный фрезерный стол — Видеорепортажи из мира науки и техники

Станок фрезерный по, текстуры, иконки, изображения

Популярное:

Приспособления для ручного фрезера

Лифт для фрезера из струбцины

Если вы регулярно используете фрезер установленный в фрезерный стол, вы знаете, как трудно отрегулировать и настроить высоту фрезы в фрезере. Для подъема фрезера и существуют фрезерные лифты, но они как правило, довольно дорогие. Так что я создал простой самодельный лифт для фрезера из доступных материалов. Этот лифт экономит массу времени, и я считаю, что все корректировки с фрезером намного легче сделать без усилий, используя лифт, установленный под фрезерным столом.

Для изготовления лифта я взял стальную трубу диаметром 3/4? (длина ниппеля будет зависеть от размера вашего фрезера), затем сделал угловую муфту и второй ниппель 3/4? соединенный с фланцем (длина ниппеля также будет зависеть от размера вашего фрезерного стола), как показано на чертеже ниже.

Затем сделал деревянное основание для поддержки фрезера. В основании просверлил отверстие 3/4. Это отверстие служит для плавного скольжения основания по ниппелю. Струбцина прикручивается к основанию и служит, как механизм регулировки. Затем я установил лифт фрезера под фрезерный стол (см. фото).

Чтобы получить максимум регулировки, обязательно установите лифт фрезера в самое нижнее положение. Изогнутая ручка струбцины облегчаетет регулировку фрезеры и перемещаться вверх-вниз по стальному ниппелю. Это позволяет легко настроить фрезер в любую позицию, которая вам нужна.

Лифт для фрезера из свечного ключа

Лифт для фрезера — это чрезвычайно важное и полезное приспособление. Это быстрый и удобный способ регулировать высоту реза у фрезы. Правильная установка глубины резания не только создаст точность реза, но и упростит подгонку соединений изделия

Правильная установка глубины резания не только создаст точность реза, но и упростит подгонку соединений изделия

Правильная установка глубины резания не только создаст точность реза, но и упростит подгонку соединений изделия.

Лифт для фрезера я сделал из обычного свечного ключа для автомобиля и подходящей по размеру гайке. Гайка должна соответствовать по внешнему размеру свечного ключа, а внутренний диаметр гайки — под размер применяемого болта.

Используя нейлон или другой мягкий материал, забейте гайку в нижнюю часть ключа. Ручку на обратной стороне свечного ключа я сделал для удобства регулировки. Нейлоновое стопорное кольцо между гайкой и основанием фрезера поможет предотвратить от самопроизвольного свободного вращения при работе.

Такой лифт для фрезера может быть использован на различных ручных фрезерах таких, как Hitachi, Festos, Mafells, Dewalt, а также на маленьких моделях Bosch.

Существенным требованием является то, что нужно продумать место расположения болта на основании ручного фрезера, его длину и удобный доступ во время работы.

Примечание:

Самый простой способ, это использовать внутри ключа гайку с нейлоновой вставкой.

При использовании ручного фрезера, установленного в стационарный стол, возникает два вопроса:

• Как регулировать глубину погружения (вылета) фрезы.
• Как быстро поменять сменные наконечники.

Всякий раз откручивать инструмент от пластины – слишком хлопотно. К тому же, статично закрепленный фрезер работает в заготовке только на фиксированной глубине.

Эта задача решается установкой на фрезер подвеса с регулируемой высотой. И коль скоро вы смогли изготовить полноценный фрезерный стол – установить лифт собственной конструкции совсем несложно. К тому же, самостоятельно изготовленное приспособление разрабатывается с учетом всех требований мастера, даже таких – которые фабричным прибором не предусмотрены.

Как сделать фрезерный стол своими руками?

Многие мастера приспосабливают в качестве стола под фрезер обычный верстак. Однако, на практике доказано, что лучше иметь отдельную специализированную конструкцию. Объясняется просто:

• при работе будет возникать вибрация, которая может привести к неустойчивому положению деталей на верстаке;
• для перемещения вверх и вниз потребуется специальное приспособление (лифт). В обычном верстаке свободного пространства часто не бывает.

Важной особенностью фрезера является необходимость установки опорной пластины, связанной со столешницей. Для нее использую металл, оргстекло или прочную фанеру. Фиксация осуществляется с помощью отверстий

Большинство производителей ручного инструмента заранее предусматривают крепеж для своих изделий, предполагая, что значительная часть их продукции будет использоваться и в стационарном варианте

Фиксация осуществляется с помощью отверстий. Большинство производителей ручного инструмента заранее предусматривают крепеж для своих изделий, предполагая, что значительная часть их продукции будет использоваться и в стационарном варианте.

При работе используются различные фрезы

Способы фрезерования с использованием разных типов фасонных фрез

На основании исследования известных конструкций сформулированы ряд основных требований к фрезерному столу.

1. Опорная пластина должна располагаться в одной плоскости со столом. При перемещении обрабатываемых заготовок не допускается вертикальное смещение на опоре. Некоторые мастера оставляют базовую подошву. Выводят ее в «ноль» со столешницей. Но большинство сходится во мнении, что нужно изготавливать другую пластину.
2. Для удобства и безопасного использования станка следует располагать кнопки включения и выключения так, чтобы быстро воспользоваться ими. Может возникнуть ситуация, когда потребуется срочно выключить питание двигателя.
3. Перемещение обрабатываемых деталей выполняется относительно упора. Он может смещаться так, чтобы у мастера была возможность фрезерования кромок, а также пазов в полуфабрикатах.
4. Полезно продумать место установки станка. К нему нужен удобный поход. Возможно, придется фрезеровать длинномер. Тогда заготовки должны укладываться с обеих сторон от стола.
5. Некоторые мастера приспосабливают установку только столешницы на имеющийся станок. Так удается совмещать несколько устройств на одной станине.

Даже обычный стол можно преобразовать в станок. Пример подобного перевоплощения показан в видеоролике.

Чтобы максимально использовать возможности станка нужно минимизировать толщину опорной пластины. Тогда вылет фрезы будет максимальным. Н практике могут применяться длинные пальцевые фрезы для глубокого фрезерования. Прочность обеспечат только довольно жесткие материалы.

Монтаж устройства для вертикального перемещения

Движение ручного фрезера вверх и вниз производится с помощью устройства, получившего название лифта. Здесь применяют самые разные механизмы для движения и фиксации заданного положения.

Возможный вариант лифта оказан в видеоролике.

Комплектующие элементы и материалы для изготовления стола

Следующим этапом изготовления стола для фрезера выступает подбор материалов. Лучшим материалом для столешницы является многослойная ламинированная фанера. Оптимальной толщиной столешницы является фанера 40-45 мм. Если таковой нет, можно использовать ламинированное ДСП или попробовать склеить столешницу из двух слоев фанеры толщиной 20-25 мм.

Такая толщина необходима для того, чтобы нагрузки на рабочую поверхность, независимо от типа двигателя инструмента не деформировали столешницу, ведь основной рабочий узел будет закреплен именно на ней.

Еще для работы понадобятся:

• фанера толщиной 15-18 мм – для боковых стоек и поперечин;
• деревянные бруски 45×45мм или 40×50 мм для усиления каркаса;
• металлическая пластина для изготовления пластины для фрезера;
• саморезы 25 и 45 мм;
• мебельные уголки для усиления конструкции;
• мебельные болты и гайки-барашки – для крепления ограничительной доски;
• кнопка безопасности, розетка, провод и вилка;
• изолента и термоусадочная трубка.

Подготовка деталей

После разметки деталей вырезаются все необходимые части, делается разметка точек крепежа, мест установки металлических уголков.

В крышке стола вырезается посадочное место под инструмент, делается вырез для установки фрезерной пластины. Склеивается, если это необходимо половинки столешницы и прижимаются струбцинами. Собирается каркас, и детали узла крепления фрезера.

Фрезерный станок своими руками

Вот главные составляющие элементы фрезерного инструмента:

• шпиндель;
• станина;
• столешница;
• параллельный упор;
• специальный пылесос. Он необходим для очищения инструмента от стружки;
• подающая салазка;
• шпиндель.

Для изготовления станка потребуются материалы. Достать их совсем нетрудно, и у них приемлемая стоимость. В основном это ламинированная фанера и листы ДСП.

В первую очередь нужно определиться с размерами будущего станка. Они зависят от количества свободного места в мастерской, а также размеров фрезерного стола. Вот основные шаги создания простого станка:

• разрезание листа фанеры или ДСП. Лист необходимо разрезать на детали с определёнными размерами (размеры указывается в предварительно созданном чертеже). Все разрезы осуществляются с помощью циркулярной пилы. Первыми изготавливают столешницу и станину. Эти два элемента являются неразъемными деталями, поэтому изготавливать отдельно их не рекомендуется;
• после того как столешница и станина готовы, приступают к ручному фрезеру. Он является главным режущим приспособлением устройства. В качестве фрезера может послужить любое устройство, у которого сломан упор. Выбранный инструмент следует закрепить перпендикулярно к столешнице. Лист для фрезера добывают при помощи доступного штатного устройства;
• при желании можно минимизировать усилия и время, уходящее на изменение глубины агрегата и угол его наклона — в этом помогут специальные приспособления, которые также изготавливают своими руками;
• устройство параллельного упора. Он помогает направлять деталь к режущей кромке под чётко установленным углом.

Такие устройства применяются не только для работы в домашних мастерских, но и в настоящем мебельном производстве.

Из какого материала

Чертежи фрезерного стола должны обязательно помочь сделать удобную и крепкую конструкцию. Но материал, из которого делается столешница, будет отвечать сроку эксплуатации поверхности и качеству выполняемых прорезов на профиле.

Есть 3 варианта, позволяющие выбрать материал под свой вкус, однако они будут отличаться по своим физическим и эксплуатационным признакам.

Обратите внимание!

• Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

• Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях

• Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Сейчас есть несколько видов столов, которые подойдут под фрезеровку дерева:

• Фанерный;
• металлический;
• комбинированный.

Создавать прочное полотно, соединяя между собой обычные деревянные бруски, строго запрещено. В процессе отделки заготовка будет вилять из стороны в сторону, что отразится на качестве прорезанных контуров.

Первый вариант отлично подойдёт для тех, кто не хочет тратить много денег на создание. Только надо покупать специальную фанеру, которая соединяется между собой крепкими полимерными составами. В производстве диванов не используется, потому что идёт сильный выброс формальдегидов, но для столярной мастерской отлично подойдёт.

Металлический каркас и полотно более надёжно, но для получения нужных деталей их нужно подтачивать с помощью токарного станка. Если его нет, то придётся обращаться в специализированные компании.

Индивидуальное рабочее место

Рассмотрим изготовление «серьезного» стола под фрезер.

Для начала стоит сказать о размерах В среднем размер может быть 1 х 1 или 1 х 0,7(0,8) м. Это позволит не только удобно работать на столе, но и разместить на нем другие вспомогательные предметы. Под столешницу сбивается станина (ножки, которые должны крепиться не только к столешнице, но и иметь дополнительную стяжку).

http:

Потом занимаются столешницей. Для ее изготовления следует сбить доски (под нужный размер), тщательно их обстругать рубанком и отшлифовать наждачной бумагой для того, чтобы была почти гладкая поверхность. Затем на столешницу наклеивается фанера. Она позволит сделать поверхность почти идеально плоской. Чтобы фанера не отклеилась под воздействием вибраций, ее следует дополнительно закрепить саморезами. Когда клей подсохнет, а фанеру закрепят к столешнице саморезами, по середине столешницы вырезается отверстие для монтажа фрезера. Отверстие должно иметь прямоугольную форму и иметь размеры, равные размеру фрезера + 50-100 мм по длине и ширине.

Поверхность столешницы фрезерного стола должна быть ровной и гладкой.

Следующим этапом заготавливают металлическую пластину, к которой будут крепить фрезер. Она должна иметь размер, равный размеру отверстия + 2,5-3 см по длине и ширине. Точки крепежа инструмента определяются по месту.

Далее следует установить направляющую доску или упор. Последний предпочтительнее. Упор лучше сделать подвижным (как писалось выше) и двойным, чтобы им можно было зажимать материал. Подвижность обеспечивается пазами на всю длину стола, в которые вставляются металлические направляющие. На самих упорах делают якорь, который будет входить в направляющие. Его можно вырезать из дерева или прикрепить колесики к упору.

Для удобства работы в столешнице вырезаются пазы, которые позволят делать обработку заготовок под углом. Их ширину и расстояние между ними определяет мастер. К станине можно прикрепить несколько ящичков под инструменты. Чтобы стол имел приятный внешний вид, следует сделать откосы на столешнице и ножках. а также отлакировать все поверхности.

http:

Такой стол позволит быстро, не напрягаясь, обрабатывать заготовки, что сделает приятным время обработки дерева.

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Фрезы для различных видов обработки на фрезерном столе

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего самодельного фрезерного станка более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.
