фановая труба для канализации: для вентиляции и канализационных устройств, в многоэтажном доме, монтаж на крыше

Установка конструкции

Прежде всего стоит напомнить о соблюдении безопасности при проведении работ на кровле. К таким операциям допускаются компетентные специалисты.

Основные этапы монтажа фанового стояка:

Разметка участка прохождения трубы на подкровельной поверхности, в межэтажных перекрытиях, потолке.
Разметка на кровле по шаблону изготовителя, обычно прилагаемому к выводной части трубы.
Вырезание отверстия в кровельном материале.
Удаление фрагментов обрешетки и гидроизоляции крыши, утеплителя, пароизоляции. Нельзя при этом нарушать целостность несущей конструкции дома. Места прохождения должны располагаться между стропилами, укосинами, балками.
Установка гидрозатвора на переходник, который предотвратит попадание конденсата под кровлю и обеспечит стекание влаги по крыше.
Установка проходного элемента, фиксация его крепежом.
Нанесение герметика в местах соединения по всему контуру.
Прокладка фановой трубы по уровню, протяжка гофротрубы сквозь кровельный пирог.
Подсоединение гофрированной трубы и фанового стояка.

Все монтажные мероприятия внутри помещения следует производить предварительно до подключения коммуникаций к верхней части стояка. Сборка трубопровода, соединение и изолирование стыков выполняется на подготовительном этапе.

Наклонные, переходные участки трубопровода надо фиксировать к жестким элементам конструкции дома: стропильной системе, каркасу, фермам. Установленная конструкция должна стоять жестко и не вибрировать при закрывании входной двери, окон.

В многоквартирных домах существуют некоторые ограничительные требования, которые следует исполнять:

В неотапливаемых пространствах чердаков фановые трубы надо утеплять.
Согласно нормативам, монтаж в вытяжном участке стояка дефлекторов, флюгеров, колпаков запрещен.
Участки сборного трубопровода следует устанавливать с уклоном в сторону стояков, чтобы был организован отток конденсата.

При оборудовании фановых шахт в здания индивидуальных застроек этими нормами зачастую пренебрегают, что в дальнейшем приводит к проблемам при использовании: появление течи конденсата, обмерзание трубы, затруднения при выходе газов.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

Защита канализационных стоков от грызунов и прочих животных;
Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Типичные ошибки при монтаже

Если за установку данной конструкции взялся неопытный человек, то он может допустить ряд ошибок, включающий в себя: Вывод стояка внутрь помещения на чердаке. Такое решение чаще всего принимают те, кто не хочет заниматься выводом трубы через кровлю. В результате газы будут накапливаться и рано или поздно проникнут внутрь жилого помещения.

Установка на конструкцию различных вытяжных устройств, к примеру, дефлектора. Неопытные строители считают, что таким образом можно добиться лучшей тяги. Наличие подобного устройства ведет к накоплению на внутренней поверхности стояка конденсата, который впоследствии намерзает и ухудшает отвод канализационных газов.

Монтаж фановой трубы на внешней стене постройки. Данная конструкция также подвержена замерзанию из-за конденсата внутри, поэтому нормально функционировать она не может. Вывод стояка под свес кровли. В этом случае существует вероятность, что конструкция будет повреждена снежными массами.

Процедура монтажа фановой трубы довольно проста и не требует высокой квалификации, причем абсолютно неважно, нужно ли провести монтаж нового изделия или заменить старое. Главное внимательно изучить инструкции по установке и четко следовать требованиям строительной документации

Вернуться к содержанию

Проектирование и подготовка

Для того, чтобы соорудить канализацию в соответствии с требованиями и нормативами, подключить все элементы правильно, нужно на подготовительном этапе оптимально подобрать все элементы и начертить план всей системы. Для этого потребуется провести следующие действия:

определить место установки каждого элемента сантехники в доме в соответствии с требованиями и нормами;
спроектировать способ подключения сантехники в сточной системе;
выбрать способ, по которому будет происходить отвод сточных вод (самотёчный или напорный). В первом случае потребуется провести расчет угла наклона трубопровода;
для того чтобы определить оптимальный диаметр трубы, оценивают уровень мощности каждого устройства сантехники. Чаще всего пользуются трубами, диаметр которых равен 32 мм. Для больших частных домов пользуются трубами с диаметром 100 мм и прокладывают канализацию под фундаментом;
найти оптимальное место для установки стояков и фановых труб. Сделать это нужно таким образом, чтобы в системе происходила компенсация давления;
определить, на какую глубину будут укладываться канализационные трубы. Ее высчитывают по следующей формуле: к значению глубины промерзания грунта прибавляют 40 см, которые требуются для сооружения подушки (песок, щебень, гравий).

Важно при проектировании системы канализации количество углов свести к минимуму. Чем меньше в системе углов, тем меньше риск засоров в таких местах

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

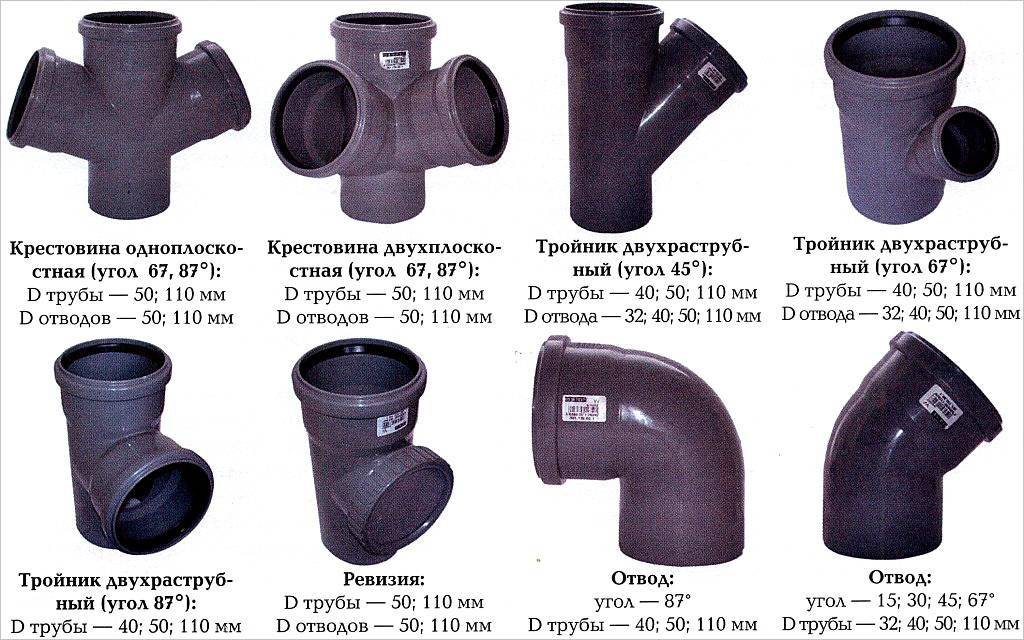

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Зачем нужна фановая вентиляция

Строительная и проектная документация предусматривает устройство фановой трубы канализации. Этот факт объясняется довольно легко. Газы постоянно формируются в процессе работы канализации и со временем накапливаются в больших количествах. Единственное направление их выхода – это жилые комнаты.

Путь этим газам преграждают гидрозатворы сантехники. Данные приборы представляют собой сифоны особенной формы. Они наполнены водой и могут сдерживать сильное обратное давление. Но в некоторых ситуациях гидрозатворы не могут справиться с большим количеством канализационных газов, вследствие чего, они попадают в жилище. Во избежание таких неприятных ситуаций и устанавливается фановая вентиляция. Система отлично справляется с поддержанием нормального давления, а также своевременно отводит канализационные газы.

Фановый стояк

Неприятный запах из канализации может появляться и по другой причине – это может быть самый обыкновенный срыв водного затвора. Эта поломка может случиться в том случае, если сточные воды забивают стояк на весь его диаметр. Из-за этого резко падает давление и возникает вакуум, который всасывает воздух и жидкость, находящуюся в гидрозатворах. Через некоторое время давление вернется в норму само собой, но гидрозатворы остаются пустыми, а значит, не остается препятствия для проникновения канализационных газов в жилые помещения.

Большинство людей считают, что срыв гидрозатворов в таких изделиях, как раковины или унитазы, практически невозможен, но это заблуждение. Такая поломка очень распространенная из-за того, что на внутренней поверхности канализационных труб постоянно откладывается осадок и различные загрязнения, что приводит к уменьшению диаметра сточной трубы и возникновению непредвиденной поломки. Этой проблемы также поможет избежать фановый стояк. Данное изделие является простой трубу, соединяющую канализацию и открытое пространство. Чаще всего трубу выводят через крышу.

Фановая труба

Принцип работы данного изделия довольно простой. После резкого падения давления в системе канализации, в данную трубу попадает воздух, способствующий восстановлению необходимого уровня давления и сохранению целостности гидрозатворов. В некоторых случаях фановый стояк оснащается обратным клапаном, с помощью которого вентиляционная система эффективно работает без вывода трубы на кровлю.
