Ошибки при создании фановой вентиляции
Фановая вентиляция – это несложные коммуникации, с их обустройством может совладать любой. Но в этот самый момент кое-какие обладатели загородной недвижимости совершают ошибки. Перечислим самые популярные из них:
- Многим обладателям частных домов думается затруднительным провод фановой трубы через кровлю. Дабы не возиться с вырезкой отверстия, установкой железной гильзы и закреплением самой трубы, они выводят вентиляцию в чердачное пространство. Такая система не сможет действенно совладать со своей задачей. Все газы из канализации будут накапливаться в чердачном помещении, а после этого обязательно проникнут в дом.
- Кроме этого не хотя выводить трубу на крышу, многие обладатели устанавливают ее по внешней стенке. Такая конструкция будет содействовать образованию громадного количества конденсата.
- Дабы расширить вытяжку довольно часто на верхней части фановой трубы монтируют флюгарку. Такая дополнительная конструкция не только не содействует большей тяге, но значительно чаще мешает выходу газов из канализации. Кроме этого флюгарки будут увеличивать образование конденсата, который будет попадать в канализацию. А зимой накопившаяся вода может замерзнуть и уменьшить диаметр трубы, соответственно, снизить тягу.
При выводе фановой трубы на крышу довольно часто видится ошибка по ее размещению. Выход не должен размешаться под свесом. В этом случае имеется громадный риск срезания трубы при сходе снега либо наледи.
Правила установки фановой трубы
Существуют определенные требования СНиП по установке фанового стояка в загородном частном доме. Самое главное правило – это то, что диаметр магистральной канализационной трубы (главного стояка) должен точно соответствовать размеру вентиляционной коммуникации
Это крайне важно, в противно случае из канализационного стока фекальные отходы могут попасть в вентиляционный отвод

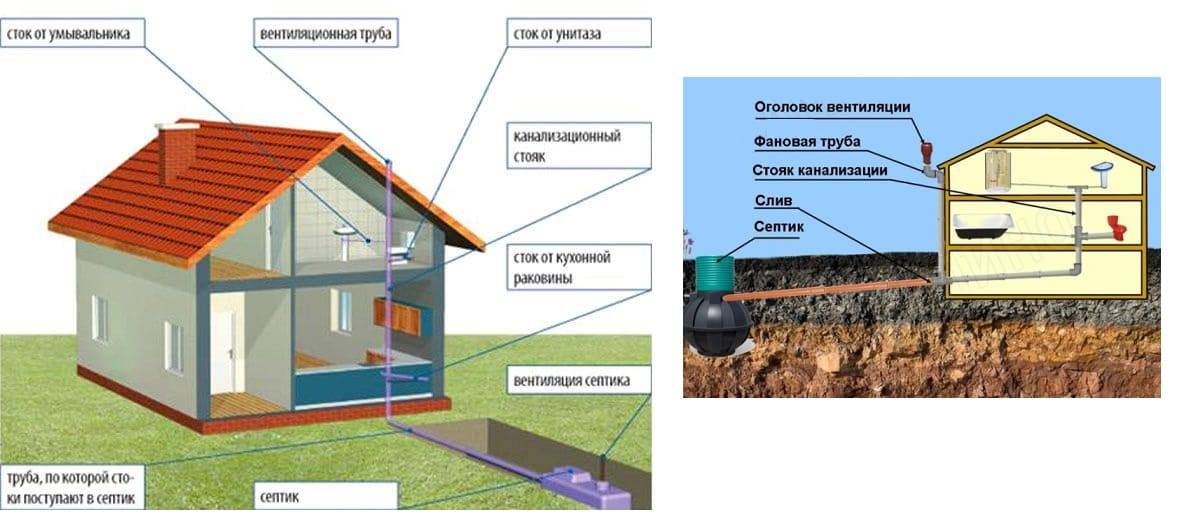

Схема фановой трубы
Существует несколько видов фановой трубы:
- Вертикальный;
- Горизонтальный;
- Угловой.
В зависимости от требования к канализационному отводу и типу канализации подбирается схема её монтажа и разводки. Поэтому фановые трубы могут быть любого исполнения.
Также очень важен уклон фановой трубы. Минимальным принимается показатель 30 мм на каждый погонный метр стояка , с диаметром 50 мм. Выходит, если общая длина фановой трубы 3 метра, то тогда оптимальный уклон будет:
3000 / 30 = 100 мм. Конечно, этот показатель является стандартизированным, но специалисты отталкиваются именно от этой нормы. Аналогично рассчитывается наклон для трубы 110 мм – используется 20 мм. Еще одно ключевое правило – это чем больше сечение отвода, тем меньше уклон. Максимальный допустимый диаметр для фанового стояка – 200 мм, и его уклон должен быть не более 7 мм.
Также, помимо самой коммуникации нужно установить вентилятор – он будет нагнетать воздух, и обратный воздушный клапан. Аэратор или клапан – это устройство, которое предупреждает проникновение фекальных масс в патрубки унитазов и раковин. Он состоит из мембраны, крышки и запорного устройства. Когда давление масс в магистральном стояке достигает максимума, мембрана под воздействием давления и запорного механизма, меняет свое положение. Стоки проходят через клапан и попадают в канализацию. Обратно они не могут вернуться, т. к. диаметр крышки превышает сечение патрубка.
Принцип работы клапана
И последнее требование – очень важно, чтобы вентиляционный вывод из канализации выводился непосредственно в атмосферу. Тогда запахи стоков будут быстро и беспрепятственно развеиваться
Для обеспечения быстрого «освежения» и постоянного давления, конец должен быть в холодном месте – неотапливаемом, а начало коммуникации – в помещении.
Цена вентиляции канализации
Схемы вентиляции канализации частных домов всегда отличаются, т.к. они строятся по индивидуальным проектам. Поэтому затраты на ее создание разные. Профессиональные сантехники оценивают свою работу по таким статьям:
- Проектирование вытяжной системы;
- Расходы на покупку элементов и их доставку;
- Монтажные работы;
- Проверка работоспособности конструкции и ее обслуживание в гарантийный период.
Расходы зависят от таких факторов:
Способ отвода газов из канализации. Если выбрана внутридомовая вентиляция, ее лучше делать на стадии строительства дома. В этом случае не надо будет платить за восстановление порядка в доме. Если здание построено, с фановой трубой рекомендуется не связываться. Затраты на ее монтаж снаружи дома будут несоизмеримо меньше. Отказ от фановой трубы и использование вакуумных клапанов снизят ваши расходы, но система может давать сбои. Принудительная вентиляция повысит стоимость конструкции из-за наличия электрических приборов. Цена вентиляции канализации зависит от размеров здания. Чем больше дом, тем больше понадобится расходных материалов. Появляется необходимость соединять магистрали, что усложняет конструкцию. Увеличение количества сантехнических приборов приводит к монтажу дополнительных элементов системы — вакуумных клапанов и сифонов. Работа на высоте также увеличивает стоимость работ. В этом случае могут понадобиться настилы и другие конструкции. Дороже стоят работы с тяжелыми и крупногабаритными изделиями. Цена вентиляции канализации зависит от используемых дополнительных устройств, особенно вакуумных клапанов. Самое дорогостоящее оборудование выпускает компания HL из Австрии. Средние цены на этот прибор у компании MCAlpini из Великобритании. Традиционно изделия отечественного производства самые дешевые
Обратите внимание на продукцию компании «Политек». Цена монтажа вентиляции канализации в России (г
Москва):
Цена монтажа вентиляции канализации в России (г. Москва):
| Виды работ | Цена |
| Монтаж фановой трубы, лежак 50 мм | 330-370 руб./м.п. |
| Монтаж фановой трубы, лежак 100 мм | 410-460 руб./м.п. |
| Установка хомута 50 мм | 30-70 руб./шт. |
| Установка хомута 100 мм | 80-120 руб./шт. |
| Расчеканка раструба чугунной фановой трубы | от 500 руб./шт. |
| Штроба по бетону | от 450 руб./м.п. |
| Штроба по кирпичу | 330-380 руб./м.п. |
| Выполнение проемов в перекрытии | 390-420 руб./м.п. |
| Комплексные работы | Цена, руб. |
| Замена фановой трубы ДУ50 (чугун на пластик) без разрушения стен (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки | 3500-4500 |
| Замена фановой трубы ДУ50 (чугун на пластик) с разборкой стены (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки | 4500-5500 |
| Замена пластиковой фановой трубы ДУ50 на такую же в квартире (удаление старой, установка новой стены), монтаж 2-х сифонов, обвязки санустановки | 2500-3500 |
| Замена фановой трубы до перекрытия | 3500-4500 |
| Установка фановой трубы в перекрытие (при его замене) | 1200-1800 |
Цена монтажа вентиляции канализации в Украине (г. Киев):
| Виды работ | Цена |
| Монтаж фановой трубы, лежак 50 мм | 140-190 грн./м.п. |
| Монтаж фановой трубы, лежак 100 мм | 180-220 грн./м.п. |
| Установка хомута 50 мм | 10-30 грн./шт. |
| Установка хомута 100 мм | 20-40 грн./шт. |
| Расчеканка раструба чугунной фановой трубы | от 500 грн./шт. |
| Штроба по бетону | от 450 грн./м.п. |
| Штроба по кирпичу | 140-190 грн./м.п. |
| Выполнение проемов в перекрытии | 180-200 грн./м.п. |
Как сделать вентиляцию канализации — смотрите на видео:
https://youtube.com/watch?v=HkdNv_ydf8w
Часто канализационная система и ее вентиляция проектируется без точного соблюдения строительных норм и подбора комплектующих, что становится причиной плохой работы конструкции. К тому же дефекты проявляются не сразу, а через определенный промежуток времени, когда их тяжело устранить. Поэтому к обустройству вентиляции канализации необходимо относиться серьезно на всех этапах, начиная от создания проекта и заканчивая монтажными работами.
Статья по теме: Локальная канализация для дачи и загородного дома
Монтаж своими руками
Монтаж не представляет сложности, т. к. используются трубы и технологии, применяемые при устройстве канализации.
Правила установки воздуховода:
- Оголовок ставят в таком месте на кровле, чтобы ветер уносил неприятные запахи без вреда для соседних окон и балконов.
- Сама труба должна проходить по отапливаемым помещениям либо ее утепляют, чтобы соблюдался перепад давление внутри и создавалась тяга.
- Верх оголовка защищают сеткой от насекомых, жуков.
- Место выхода на крыше — не ближе четырех метров от соседнего окна.
- Нельзя выводить вытяжку внутрь чердачного пространства без организованной вентиляции — так запахи будут скапливаться, проникать в жилое помещение.
Инструменты и материалы
Фановую трубу для унитаза рекомендуется собирать из одного материала. Если требуется замена чугунного стояка, готовят трубы, фитинги из пластика, чтобы поменять канал на всей протяженности.
Канализационные тройники
Используют стандартные трубы и детали для присоединения:
- труба с манжетами (раструбами);
- резиновые уплотнительные манжеты;
- переходники;
- хомуты для фиксации;
- обратный клапан.
Для демонтажных работ потребуется перфоратор, болгарка, кувалда, иногда — отбойник. В стену монтируют хомуты с помощью дрели или перфоратора. Для резки нужна ручная ножовка по металлу (мелкие зубья не оставляют зазубрин на пластике). Пригодится молоток, уровень, отвес.
Вывод на крышу
Если идет замена старого чугунного стояка, в конструкции крыши уже есть сформированный выход для трубы. При установке новой фановой вытяжки кровлю нужно разбирать.
Порядок работ:
- Определяют место прохождения, стараются выбрать такое, чтобы не мешали стропила.
- В потолке проделывают отверстие, проводят трубу, герметизируют и уплотняют место прохода.
- Вокруг стояка повторяют потолочную отделку помещения.
- Обрешетку можно разобрать, при этом рядом устанавливают дублирующие планки, чтобы не нарушить прочность кровли.
- Трубу крепят к балкам, стропильным ногам, обрешетке.
- В кровельном материале прорезают отверстие по размеру.
- После установки место выпуска герметизируют, утепляют, оформляют фартуками из оцинкованной стали вокруг трубы.
Сборка
Горизонтально трубу ставят редко, только в частных домах, если проведение через крышу невозможно.
Различают несколько вариантов вертикальной установки:
- монтаж под прямым углом — от стояка по 90° делают несколько поворотов, конечный участок стоит вертикально;
- установка под 45° — делают повороты под аналогичным углом, последний кусок располагают вертикально;
- полностью вертикальный стояк.
Собирают пластиковые трубы, вставляя участок без раструба в окончание предыдущей трубы с раструбом, при этом расширенный конец должен смотреть вверх. Перед стыковкой в манжету устанавливают резиновую прокладку, которая уплотняет место соединения. Для стыковки новой пластиковой трубы со старой чугунной канализацией используют редукцию (специальный переходник).
В месте врезки стояка в канализационный коллектор предусматривают ревизию, чтобы вовремя устранять засоры механическим способом.
Установка обратного клапана
Элемент нужен для стабилизации напора внутри магистрали. Во время слива воды снижается внутреннее давление. Крышка клапана открывается, воздух проходит внутрь канализационной магистрали, стабилизируются показатели атмосферы. После этого крышка захлопывается, чтобы не выходили плохие запахи.
Конструкция обратного клапана:
- корпус — объединяет элементы;
- крышка для защиты от грязи, одновременно задерживает запахи;
- шток — открывает крышку, контролирует давление;
- резиновые манжеты — увеличивают степень герметичности, способствуют плавному движению штока;
- отверстие — нужно для прохождения воздуха.
Надо ли утеплить и шумоизолировать
Производить утепление фановых трубопроводов, проходящих через жилые помещения, как и канализационных совсем не требуется. А вот на неотапливаемом чердаке стоит произвести хотя бы минимальную теплоизоляцию труб, чтобы при сильных морозах внутри не происходило замерзание льда, так как водяные пары гораздо легче воздуха, и они будут стремиться подняться по трубе, где будут намерзать на холодные стенки.
Утепленная труба
Шумоизоляцию фановой трубы необходимо проводить только в случае открытого прохождения ее через жилые помещения. Если этого не избежать, то изоляционные работы достаточно простоты и выполняются так же, как и для всех канализационных трубопроводов одинаково легко. Единственно, что осложняет процесс – это разнообразие в трубах акустических процессов напрямую, зависящих от материалов, из которых изготовлены трубопроводы.
Так, звукоизоляционные свойства чугунных труб гораздо лучше, чем у их пластиковых аналогов. Обусловлено это, прежде всего свойствами зернистой структуры чугуна и большей толщиной стенки, поэтому такие трубы, как правило, не требуют устройства дополнительной шумоизоляции.
Звуковые процессы, происходящие в пластиковых трубах можно разделить на четыре основные составляющие:
- Ударного характера, когда вода и фекалии в падении неоднократно соударяются о стенки стояка;
- Атмосферного характера – это проникновение шума ветра и осадков через наружную часть трубопровода;
- Резонансного характера от присутствия в трубах посторонних шумов, обусловленных взаимодействием канализационного трубопровода с конструкциями здания;
- Вибрационного характера, возникающие при наличии соприкосновения с каким-либо работающим оборудованием.
Шумоизоляция фановой трубы
Основная часть работы по устройству шумоизоляции должна быть осуществлена на стадии проектировки жилого дома, так чтобы все стояки канализации не проходили через жилые помещения и были смонтированы исключительно в специальных коробах или канализационных шахтах, которые сами по себе являются экранирующими устройствами и препятствуют распространению шумов.
Если все-таки фановый трубопровод находится в жилом помещении в открытом виде, то его шумоизоляцию можно с легкостью произвести, обмотав трубу полосками из недорого вспененного полиэтилена в два или три слоя.
Правила установки фанового стояка
Согласно указаниям СНиП 2.04.01-85, обязательна установка фановой канализации при высоте здания выше 2 этажей. Однако для одноэтажного строения может понадобиться применение этого устройства. В дачном домике, где жильцы находятся только летом, количество санитарных приборов минимальное, фановый патрубок можно не использовать.
Загородный дом постоянного проживания насыщен сантехникой. Часто это несколько унитазов, душевая кабина, ванна, джакузи, посудомоечная и стиральная машина и другие точки слива воды. Важным является расположения септика, расстояние меньше 8 м не является достаточным. Для правильной и комфортной работы системы канализации, установка фановой трубы является необходимой.
Когда применять фановую трубу
Фановую конструкцию можно устанавливать в частных и многоквартирных домах, зданиях общего пользования, если в них имеются санузлы. Это строения в 2 и более этажа. Изделие не устанавливают в одноэтажных домах с одним санузлом.
Если же в таком доме имеется несколько точек слива, в совокупности перекрывающих стояк или более 2 санузлов, пластиковую фановую трубу можно установить. Запахи из канализации проникают в помещения, если стояк с небольшим диаметром (50-70 мм). Это возможно, если кухня имеет отдельный внешний сток. В этом случае смело можно устанавливать фан-конструкцию.
Она необходима, если септик расположен на расстоянии менее 8 м от дома и запахи из канализации проникают в жилые помещения или если уклон системы водоотведения недостаточный.
В многоквартирном доме или многоэтажном здании другого назначения, если в нем имеется канализация, наличие такой конструкции обязательно. Фановые изделия можно устанавливать в банях, бассейнах и других подобных помещениях.
Что собой представляет обратный клапан
Обратный клапан – это герметичное вакуумное устройство, что не пропускает запахи и способствует их выводу в нужном направлении – через фановую трубу. В основном, схема вентиляционных устройств выглядит таким образом: на одном из стояков оборудована фановая труба, а все остальные снабжены обратными клапанами, что отводят запахи по общему стояку.
Обратный клапан – герметичное резинное устройство со слабой пружиной.
СНиП регламентирует обязательное наличие хотя бы одной фановой трубы в многоэтажном здании. Ее отсутствие или замена канализационным обратным клапаном возможна лишь при наличии септика с вытяжной трубой.
Особенности проведения монтажа
Установка такого стояка может быть проведена самостоятельно. В первую очередь, для этого понадобится закупить подходящие трубы. Нужно понимать, что конструкция является прямым продолжением канализационного трубопровода, поэтому для нее вполне подойдут трубы, из которых собрана основная система.
Следует проследить, чтобы сечение устанавливаемого элемента совпадало с отверстием канализации или было несколько больше. Практика показывает, что оптимальный диаметр фановой трубы – 110 мм.
Для обеспечения необходимого для создания тяги перепада давления и температур, рекомендуется выбирать для начального участка стояка место в отапливаемом помещении. Конечный участок, напротив, нужно расположить в холодном. Это должно быть открытое место, тогда создающаяся в трубе тяга будет беспрепятственно выводить неприятные запахи в атмосферу. Собственно монтаж устройства предельно прост: установка конструкции производится в заранее приготовленный вентиляционный канал.
Существуют два практически равноценных варианта грамотного обустройства фановой трубы: вывод вентиляционного стояка на крышу и установка обратного клапана
Система с обратным клапаном
Выставленное на место оборудование может оснащаться специальной системой, которая называется обратный клапан. Оно дает возможность нормального функционирования без вывода вентиляционного стояка на крышу. Кроме этого устройство необходимо для:
- Коррекции недостаточного уклона канализационной трубы.
- Предупреждения попадания в систему механических примесей и грызунов.
- Препятствия возврата сточных вод к сантехническим устройствам.
Обратный клапан на фановую трубу должен устанавливаться без использования всевозможных обмазок и силикона. Поверхность должна быть чистой и сухой
В зависимости от вида обратного клапана, его можно установить снаружи или внутри элемента. Устройство направляется навстречу движению стоков, его элементы, выполненные в виде лепестков, должны быть выгнуты в сторону сантехнического прибора. Внутренний монтаж предполагает тщательное очищение и последующее обезжиривание внутренней поверхности трубы, куда впоследствии будет установлена вставка. Специалисты настоятельно не рекомендуют использовать при монтаже различные смазки, в том числе силиконовые, предназначенные специально для канализации. Все работы по установке проводятся только на сухих поверхностях.
Вентиляционный стояк для канализации
Традиционно верхняя часть фановой трубы выводится на крышу в виде вентиляционного стояка. По рекомендациям строительных СНиПов высота конструкции должна быть не меньше 0,5 м на скатной кровле, 0,3 м – на плоской неэксплуатируемой поверхности и 3 м на эксплуатируемой крыше. При этом минимальное расстояние от стояка до открываемых балконов или окон по горизонтали должно быть не менее 4 м. Объединять вывод фановой трубы с печными дымоходами или вентиляцией строго запрещено.
https://youtube.com/watch?v=KHgibo7ACEY
Если в доме находится сразу несколько канализационных стояков, их можно соединить одной вытяжной частью. В таком случае сечение выбранной для ее обустройства трубы должно равняться или быть больше диаметра самих стояков. Для большинства строений диаметр единой вытяжной части будет составлять 110 мм. Объединенные вытяжные элементы укладываются с незначительным уклоном, порядка 0,02%, направленным в сторону движения газов.
Выводить устройство на чердак настоятельно не рекомендуется. Так же запрещена установка вывода фановой трубы непосредственно под свесом крыши, поскольку снег, падающий и сползающий с кровли, легко сможет ее повредить. Всевозможные дополнительные конструкции для вытяжки, такие, как флюгарки или дефлекторы, установленные на выводе канализационного стояка, не дадут ожидаемого эффекта. Напротив, по мнению специалистов, они провоцируют появление конденсата в системе, что чревато блокировкой выводных отверстий при его возможном замерзании.
Функционирование канализации без вентиляции возможно. Но согласится ли владелец жилья, где установлена такая система, свыкнуться с постоянным запахом нечистот? Грамотная установка фановой конструкции легко решит неприятную проблему, тем более, что выполнить ее можно самостоятельно. Внимательно ознакомившись с инструкцией можно смело браться за дело. В результате дом будет не только сиять чистотой, но и пахнуть ею.

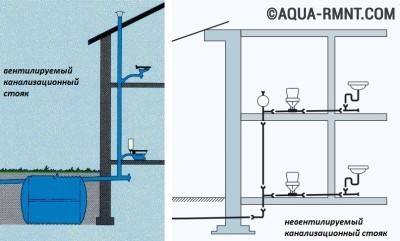

Фановый стояк: назначение и последствия его отсутствия
Если говорить коротко, то фановый стояк канализации является ничем иным, как вентиляцией. Его основная задача – обеспечение притока воздуха внутрь канализационной системы, что обеспечивает его способность быстро справляться с транспортировкой большого объема воды и удаления неприятных запахов. Скажем прямо – соответствующие службы ЖЭКа негативно относятся к вопросу удаления этой части стояка, даже если выполняется замена его воздушным клапаном. Почему? Тут все просто – его отсутствие влечет массу проблем, которые начинают сыпаться одна за другой на их голову. И хотя эти неприятности можно сосчитать на пальцах, они могут сделать жизнь жителей высотного дома невыносимой. К таким проблемам можно отнести следующие.
Зловонный запах, распространяющийся по квартирам, расположенным по стояку, где был вырезан и заглушен фановый стояк. Такое поведение канализации обусловлено тем, что запаху больше некуда деваться и вместо того, чтобы свободно выветриваться через вентиляционный патрубок, он просачивается даже сквозь самые маленькие поры в соединениях труб квартиры. Усугубляется ситуация еще и тем, что при смыве унитаза в систему канализации попадает сразу большое количество воды, действующее как поршень, втягивая за собой воздух, которому при отсутствии фановой трубы взяться неоткуда. Система сама ищет, где его взять и находит в самых неожиданных для человека местах – она просто высасывает водные затворы в сифонах ванны, умывальника или кухонной мойки и начинает подсасывать необходимый воздух в этих местах. Как результат, опять же, неприятные запахи, распространяющиеся по всей квартире. Такое происходит не в одной квартире – как и говорилось выше, страдать будут все нижние этажи, находящиеся по стояку.
Проблемы с работой канализационной системы. Кроме высасывания водных затворов, отсутствие фановой трубы непременно сказывается на работе канализации – как правило, она начинает чаще забиваться. Отсутствие все того же полноценного притока воздуха не позволяет системе быстро и эффективно удалять отходы человеческой жизнедеятельности. Особенно этот нюанс касается лежаков – если раньше вы с ними не знали горя, то теперь придется заниматься их прочисткой с завидной регулярностью.
Теперь сами решайте, нужен ли фановый стояк в вашей квартире или быть может лучше смириться с его присутствием? Кстати, если вы житель частного дома, то не следует думать, что у вас подобных проблем не возникнет. Следует понимать, что каких бы размеров ни была система канализации и как бы правильно она ни была собрана, фановый стояк является его неотъемлемой частью, и полноценной его замены просто не существует. Подумайте об этом на досуге, а я пока расскажу вам про одну альтернативу, которая якобы позволяет убрать вентиляцию канализационной системы.
Особенности устройства фанового стояка и нюансы его монтажа смотрите в видео.
Фановый стояк канализации в частном доме: опыт участников FORUMHOUSE
Показателен личный опыт наших форумчан. Рассмотрим один из самых задаваемых вопросов.
LatysyaУчастница FORUMHOUSE
– У меня выгребной септик – бетонные кольца с дном и крышкой. Расположен он в 6 метрах от дома. В эту сторону выходят 3 окна. Сначала я думала устраивать выход вентиляционного стояка через потолок санузла, далее в чердачный карман и крышу дома. Думаю, это необходимо, чтобы газы и прочие запахи, образующиеся в наполняющемся септике, выходили через него и развеивались повыше над крышей. Но проблема в том, что не хочется дырявить материал кровли. Помогите понять, будет ли запах от септика без вентиляционного стояка, и каким должен быть диаметр фановой трубы в частном доме.
Отвечает консультант нашего форума Евгений Фадеев:
Евгений Фадеев:
– Этот элемент канализации поставить необходимо, и труба должна быть диаметром в 110 мм. Если не его устроить, то при пересыхании или срывах гидрозатворов появится запах. Если отсутствует нормальная фановая вентиляция с притоком на фильтрующем сооружении и выхлопом на крыше, запах будет, так или иначе, распространяться по округе. А для диаметра следует запомнить простое правило:
Фановая труба 50 мм обеспечит поток примерно в 16 раз меньше потока через трубу в 110 мм. Таким образом, это уже будет не вентиляция, а набор из нескольких соединительных трубок.
Иногда домовладельцы приходят к заключению, что монтаж этого элемента канализационной системы не обязателен, без него можно обойтись. Но несложно догадаться, что будет, если разом провести слив воды из кухонной мойки, ванной и туалета, а в конструкции нет фановой трубы. А ведь обычно в современном загородном доме монтируется два и более санузла.
Читайте нашу статью о том, как обеспечить частный дом чистой водой и правильно устроить систему канализации.
Как обойтись без фановой трубы в частном доме
Ответ на этот вопросы: «в большинстве случаев не обойтись никак». Следует запомнить, что ее установка необходима:
- При использовании в системе коммуникаций канализационных стояков диаметром в 50 мм;
- Дом имеет два и более этажа оборудованных санузлами;
- В доме есть бассейн или иное оборудование, чей разовый сток способен перекрыть систему канализации.
Фановая труба на кровле: размещение
Рассмотрим следующую, весьма распространенную ситуацию: дом уже построен, септик вырыт, выходы санузлов намечены, а как быть дальше, домовладелец ещё не определился.
Prorab_2009Участник FORUMHOUSE:
– Помогите правильно устроить фановый выход на крышу. В данный момент ситуация такая: дом построен, кровля из черепицы, сейчас дошло дело до канализационной трубы, от дома до септика 6м. Есть возможность пробить потолок и установить ее под кровельной черепицей в холодном чердаке.
По мнению консультанта нашего форума Вадима, в этом случае возможна следующая схема, причем более правильным будет способ под номером 1.
Вадим
– Первый способ наиболее предпочтительный Грибок на стояке не нужен. По трубе поднимается теплый воздух, на грибке может намерзать конденсат и перекрывать ее, и под карнизом не проводить, в этом случае уменьшится тяга. На чердак не выводить – и тяга слабенькая и чердак провоняете.
Также не рекомендуется фановый вывод на кровлю через стену под свес
Обратите внимание на данный рисунок. Зимой в случае схода снега с крыши вашего дома он может сорвать фановую трубу. Фановый вывод на крышу – основные правила
Фановый вывод на крышу – основные правила
Пользователь нашего форума (ник на форуме VladimirKu) советует придерживаться следующих правил при выводе фановой трубы:
- Она должна выходить на крышу вверх, минимум на 300мм. И как можно ближе к коньку, чтобы снег её не сорвал при сходе с крыши. А устраивается она не только для защиты гидрозамков во внутренней канализации вашего дома, но и для вентиляции канализационной системы.
- Если дом более 2-х этажей и с длинными горизонтальными внутренними разводками канализации внутри дома, то придётся выводить и второй фановый стояк.
- Если у вас стоит автономная система биоочистки с применением микроорганизмов, которым для их жизнедеятельности необходим кислород, то система вентиляции крайне необходима.
Стояки ставят максимально прямыми. Нужно избегать поворотов, изгибов и сужений, чтобы не создавать сопротивления потокам воздуха.
На FORUMHOUSE вы можете больше узнать о том, как делается вывод фановой трубы на крышу, и расстаться с сомнениями на тему «Фановая труба, что это: необходимость, или можно обходиться специальным клапаном». Посмотрите видео, в котором наглядно показаны все этапы работ по выводу стояка через кровлю.
Фановая труба: что это и основная характеристика
Фановая труба выводит канализационные газы. Она выполняет функции вентиляции. Также благодаря фан устройству соблюдается оптимальное давление труб.
В одноэтажных частных домах данное устройство не является обязательным. В таких строениях недостаточно большие объемы стоков. Но в больших домах придется установить фановую трубу.
Фановые трубы бывают нескольких видов
Классификация фановых труб:
- Прямые;
- Монолитное колено;
- Переходники;
- Труба с изгибом.
Выбор оптимального варианта зависит от состояния самой канализации, состояния и габаритов трубопровода. В трудных местах оборудуют изгибы, а в простых используют прямые трубы. Сам способ работы фановых труб заключается, что при разрежении воздуха внутри системы, кислород поступаю с улицы.
Альтернатива фановой трубе
Некоторой альтернативой фановой магистрали являются специальные устройства — аэраторы. В народе их ошибочно называют обратными клапанами.
По факту это абсолютно разные приборы, выполняющие разные функции и, скорее, дополняющие друг друга:
- Обратный клапан предотвращает выброс сточных вод, а вместе с ними и запахов, обратно в канализационную сеть помещения.
- Аэратор стабилизирует давление в канализационном контуре и обеспечивает его вентиляцию, предотвращая выход зловонных запахов в помещение.
Аэратор может устанавливаться на чердаке и в помещении. Именно последнее находится в праве ведения владельцев жилья в многоквартирном доме. Инженерные сети чердачных помещений, как и подвальных, контролируются специалистами жилищно-коммунального хозяйства.
Внутриквартирный аэратор должен устанавливаться на горизонтальных участках канализационной разводки предпоследним в сети приборов по направлению от главного стояка, при этом он должен возвышаться над уровнем другого сантехнического оборудования.
Лучше ли вакуумный клапан фановой трубы
Ответ однозначный — нет. В определенных условиях аэратор способен справиться с нагрузкой канализационной системы одной квартиры, но обеспечить качественную работу канализации всего многоэтажного дома он не может.
Монтаж фановой трубы и вывод на крышу
Вышеприведенная информация определяет то, что фановая труба может понадобиться довольно часто. Провести ее монтаж можно своими руками при наличии подручного материала.
Рекомендации по проведению монтажных работ выглядят следующим образом:
Для начала следует разобраться с существующей канализационной системой. Первым делом следует провести замену старых труб, которые лучшего всего заменить на пластиковые. Чугунные изделия со временем становятся все менее популярными, так как они не практичны в применении, поверхность имеет высокую шероховатость, что становится причиной образования сильных засоров. Провести демонтажные работы можно довольно быстро и просто: отсоединяется трубопровод от стояка, после чего проводится разборка поэтапно. Со старыми чугунными трубами могут возникнуть существенные проблемы. Рекомендуется проводить установку фановых труб с нижней точки жесткости. Как правило, она расположена в магистральном стояке. Если работы проводятся в загородном доме, то монтаж рекомендуется начинать с места начала фундамента. Работа представлена созданием отверстий в несущих конструкциях, после чего устанавливается труба и временно закрепляется хомутами. После установки всей сантехники к источнику стоков, к примеру, унитазу подводят фановый отвод. Если возникают сложности при создании гибкой фановой канализации трубы, когда патрубки не входят друг в друга, можно использовать мыло или силикон. Этими веществами проводится смазывание уплотнительных колец. Не стоит прикладывать большую нагрузку, так как трубы из ПВХ и уплотнительные кольца могут повредиться. При установке фановой трубы рекомендуется использовать исключительно металлические хомуты. Подобный тип крепления наиболее надежный. Шпильки на стандартном хомуте, который изготавливается из металла, имеет винтовую структуру. Этот момент позволяет точно регулировать особенности соединения. Монтажные работы должны предусматривать и изоляцию конструкции
Особое внимание уделяется зоне соприкосновения трубы с другими элементами сооружения. Конечно, ПВХ не реагирует на воздействие окружающей среды, но все же о защите элементов канализации следует позаботиться. Несмотря на большое количество преимуществ труб из ПВХ, есть и существенный недостаток, который заключается в плохих изоляционных качествах
Из-за небольшой толщины стенок звук падающих сточных вод может распространяться по помещению. Избежать эту проблему можно путем изоляции пеной отводов стоков или паров. Также можно использовать минеральную вату в виде рулонов
Несмотря на большое количество преимуществ труб из ПВХ, есть и существенный недостаток, который заключается в плохих изоляционных качествах. Из-за небольшой толщины стенок звук падающих сточных вод может распространяться по помещению. Избежать эту проблему можно путем изоляции пеной отводов стоков или паров. Также можно использовать минеральную вату в виде рулонов.
В случае необходимости выполнения работы по ремонту уделим внимание нижеприведенным моментам:
- Как ранее было отмечено, фановая труба должна быть диаметром, равным диаметру стояка или иметь больший.
- Окончание выхода нельзя загибать или сужать. Однако можно устанавливать специальные колпаки, которые исключат вероятность попадания дождевой воды и снега в систему.
- Рекомендуется прокладывать большую часть трубы в теплом помещении, и лишь только окончания в холодной зоне. Для того чтобы создать дополнительную тягу создается нужный перепад давления за счет резкой мены температуры. В любом случае часть трубы будет расположена в холодной части помещения.
- Количество стояков в доме определяет и количество фановых труб. Поэтому при проектировании автономной системы канализации следует избегать существенно увеличения количества стояков в помещении.
На этапе проектирования следует уделять довольно много внимания фановым трубам и местам их расположения. Зачастую дизайн дома связан с тем, сколько будет выходов, так как они будут расположены на крыше или мансардном этаже.
В заключение отметим, что при проведении работы по установке фанового стояка следует выполнить замену элементов уже существующей системы. Это связано с частичным выполнением монтажных работ.
