Устройство ливневой канализации в многоквартирных домах

Особенности монтажа ливневой канализации

Приступая к монтажу дождевой канализации особое внимание следует уделить следующим моментам:

• при устройстве «ливневки» нет необходимости чрезмерно заглублять магистраль. Дело в том, что в холодное время года ливневая канализация практически бездействует, следовательно, в трубопроводах отсутствует вода, которая могла бы при замерзании повредить магистраль;
• при проектировании системы необходимо предусмотреть возможность технического обслуживания и очистки всех ее элементов, включая пескоуловители и накопительные емкости. Кроме того, следует обеспечить свободный подъезд спецтехники к накопительному и другим резервуарам, используемым в данной системе;
• при монтаже открытых желобов необходимо предусмотреть необходимый уклон в сторону накопительной емкости или очистного коллектора.

1. На первом этапе производится копка траншей и котлованов, предназначенных для укладки трубопроводов и установки дренажных колодцев различного назначения;
2. Вторым этапом является сборка трубопроводов и основных элементов системы;
3. Завершающий этап включает в себя засыпку траншей и придание участку привлекательного внешнего вида.

Правильно смонтированная дождевая канализация, при условии соблюдения правил эксплуатации и своевременном техническом обслуживании может прослужить не менее 30 лет.

Устройство ливневой канализации позволяет сохранить привлекательность участка, но также способствует увеличению урожайности и защищает подземные элементы строительных конструкций от преждевременного разрушения. Конструкция «ливневки» не отличается особой сложностью, поэтому все монтажные работы можно выполнить своими силами.

Как выглядит устройство ливневой канализации и последовательность строительных работ пори ее монтаже

Структура сети водоотвода зависит от нескольких факторов: есть ли намерение использовать дождевую воду в целях полива, очищать ее или же сбрасывать без каких-либо операций в общую систему. К основным элементам, которые она может включать, относятся следующие компоненты:

• Открытый лоток для линейной конструкции.
• Дождеприемник для точечной конструкции.
• Пескоуловитель.
• Придверный поддон.
• Смотровой колодец.
• Коллектор.
• Трубы дренажные.
• Люк канализациолнный.
• Закрытый трубопровод.

Стадия проектирования

Если проект не предусматривает устройство ливневой канализации или попросту нет карты последовательности выполнения работ, то собственнику придется, либо самостоятельно заняться этим, либо пригласить специалистов. Собственно, рассчитать количество материалов и способ монтажа в состоянии любой домовладелец. Для этого следует определиться с размерами системы, которые будут оптимальны для отвода воды.

Необходимые данные для выполнения расчетов несложно найти в интернете:

• Сведения о количестве выпадающих осадков в регионе.
• Максимальный уровень снежного покрова и дождевых осадков.
• Рельеф и общая площадь участка, с которого производится сток.
• Данные о коммуникационных сетях, находящихся под землей.
• Характеристики почвы.

Финальный подсчет объема отводимой воды выполняется по формуле, где участвуют данные о площади кровли, интенсивности осадков и поправочный коэффициент. Полученный результат используется для выбора оптимального сечения труб по таблице.

Создавая проект водоотвода, нужно отметить местоположение водосборников и ревизионных колодцев. Кроме диаметра труб и глубины их залегания следует определиться с уклоном желобов. Обычно последний показатель составляет 1 см на метр магистрали. Это позволит эффективно отводить воду и не допустить появления трещин в кирпичной стене здания.

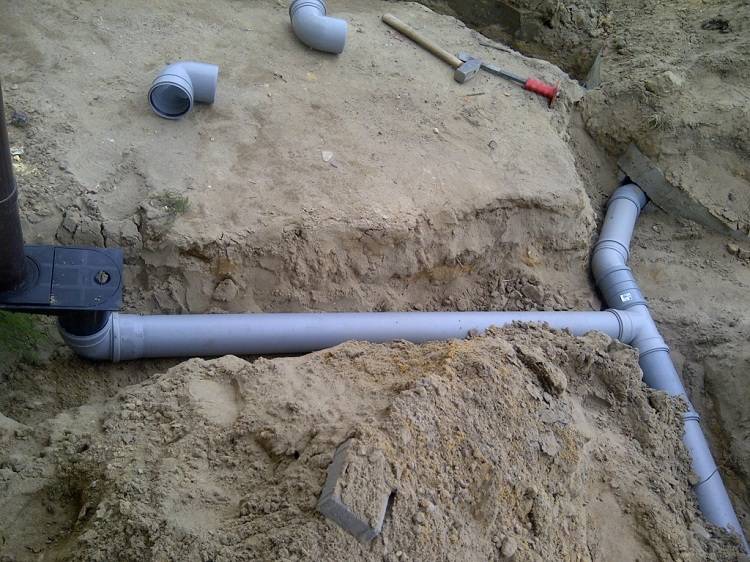

Технология монтажного процесса

После составления проекта по устройству ливневой канализации в загородном частном доме и разобравшись с теоретической частью по монтажу системы, остается приступить непосредственно к процессу. Для этого составленная схема переносится на участок, таким образом, отмечаются места установки дождеприемников и емкостей для накопления воды.

Следующий шаг – планирование магистрали для прохождения труб, которая будет соединять все элементы конструкции. Дальнейшие действия выполняются по следующим переходам:

• Вырыть траншеи для трубопровода, их глубина должна превышать сечение укладываемых труб не менее чем на 150 мм.
• На дно готовой траншеи засыпать песок или гравий, который будет выполнять роль подушки, и способствовать нейтрализации сил пучения. Толщина подушки после трамбовки должна быть в пределах 150-200 мм.
• Выкопать котлованы для коллекторной емкости и ревизионных колодцев.
• Смонтировать трубопровод, соблюдая углы уклона.
• Установить лотки, дождеприемники и подсоединить их к трубам.
• Подключить трубопровод к пескоуловителю и колодцу или резервуару, используя фитинги.
• Засыпать траншею слоем песка или гравия и утрамбовать его.
• Облагородить прилегающую к водоотводу территорию, например, уложить тротуарную плитку или забетонировать, после чего установить решетки на линейные магистрали лотков.

На участках с пересеченной местностью нужно организовать перепадный колодец с соблюдением необходимого уклона труб. По возможности, перед тем как засыпать траншею желательно провести гидравлические испытания, которые помогут обнаружить места протечек

Определенная последовательность монтажных работ при устройстве ливневой канализации имеет важное значение для последующей эксплуатации системы

Обслуживание ливневки

Качественная организация процесса отвода дождевой и талой воды – это еще не все. Система нуждается в периодическом обслуживании, для чего необходимо выполнить несколько простых операций:

• Раз в 6 месяцев следует проводить очистку стоков.
• Не реже раз в три месяца контролировать состояние пескоуловителей, а при необходимости также проводить чистку.
• На дне дренажного колодца могут собираться частицы грязи или ила, их нужно периодически удалять, чтобы предотвратить засорение дренажа.

Через 10-15 лет эксплуатации водоотводящей системы рекомендуется промывать трубы от наслоений. Промывка осуществляется в двух направлениях при помощи напора воды из шланга.

Что общего имеет охранная зона канализации с первым эпизодом культового фантастического фильма «Звёздные войны»

Неукоснительно соблюдать все необходимые нормы и правила;
Сохранить все инженерные сооружения канализационной системы в целости и сохранности;
Остановить работы и принять соответствующие меры предосторожности в случае обнаружения каких-либо несоответствий в полученной документации;
Вовремя выполнять ликвидацию мусора, а в зимний период также снега и льда, для обеспечения свободного доступа к трубопроводу;
Продемонстрировать сдачу объекта официальному представителю организации, выдавшей разрешение на выполнение работ.

Я постараюсь ознакомить вас со всей необходимой информацией, которая поможет вам не допустить возникновения аварийных ситуаций при выполнении земляных работ вблизи сточных систем, а также позволит грамотно проложить собственные трубы при обустройстве частного дома без ущерба окружающей среде.

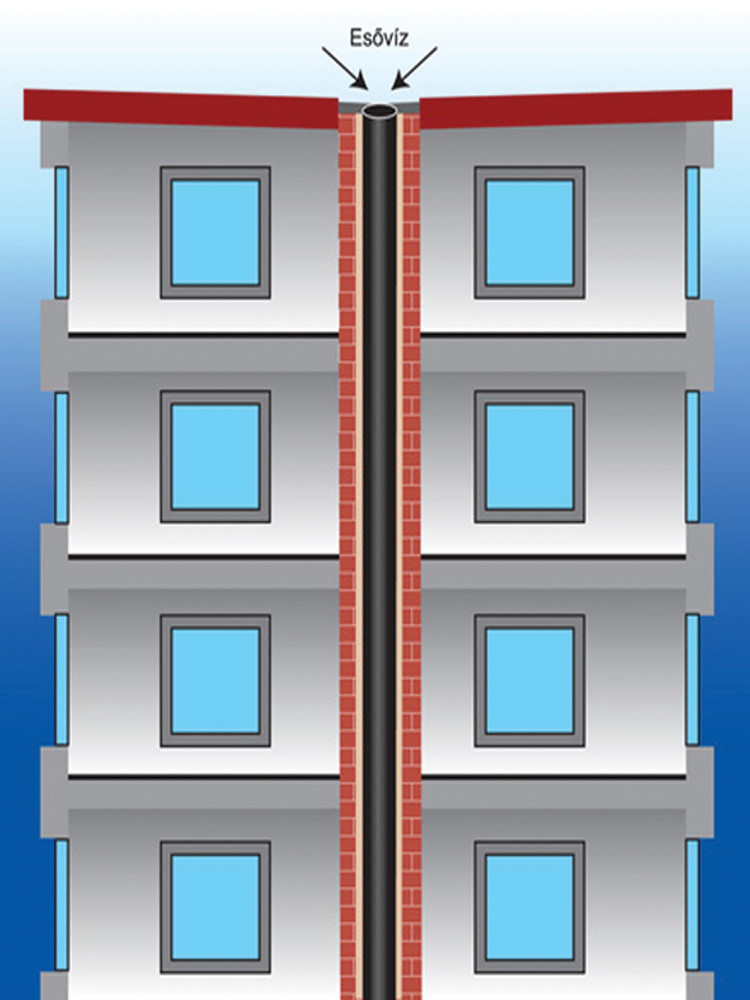

Конструкционные особенности обустройства ливневки в многоэтажном доме

Главное назначение любой ливневой канализации — грамотно организованная система по отведению выпавших осадков за пределы многоэтажного дома. Существующие типы ливневой канализации, применяемые в многоэтажных домах, можно разделить на 2 большие группы: внешние и внутренние. Внешние предусматривают использование водосточных труб, желобов и воронок, которые улавливают атмосферные осадки и направляют потоки воды по нужному направлению.

Внутренняя ливневая канализация несколько сложнее и обычно применяется при наличии плоской крыши или же кровли с небольшим углом наклона. Как правило, здесь монтируют сифонную систему, которая обеспечивает эффективный отвод воды с крыши здания, направляя его в приемный колодец или же городскую канализационную систему. Если раньше основные элементы водосточной системы изготавливались и жести или стали, то сегодня все чаще применяются усиленные ПВХ изделия, стойкие к агрессивным воздействиям окружающей среды и не подверженные процессу коррозии.

Материалы изготовления элементов для водостока

Отечественный рынок стройматериалов предлагает покупателям огромнейший ассортимент элементов, которые необходимы для обустройства водоотводной конструкции для кровли. Желоба, водосточные воронки для плоской кровли, трубы имеют разную форму и их изготавливают из различных материалов.

Наиболее востребованы системы водостока, которые производятся из оцинкованной стали. Их, как правило, устанавливают на многоэтажных жилых домах (см. фото). Основная причина популярности таких водостоков заключается в невысокой стоимости. Поэтому хозяева частных домовладений нередко предпочитают их для создания отвода воды с кровли. В последние годы все чаще можно встретить пластиковые водосточные системы.

Элементы из меди для водостока также доступны, но они дорогие и поэтому их монтируют редко. Кроме этого они не всегда гармонируют с внешним видом дома и кровли. Для таких изделий подходит медная крыша, а вот с черепицей они не согласуются.

Типовые схемы закрытой ливневой канализации

Если рассматривать только общие принципы построения, без деталировки и размеров, схемы закрытой ливневой канализации состоят из набора типовых элементов.

Устройство и состав простой закрытой системы с точечным водоотводом

Когда участок небольшой и расположен на грунтах с хорошей водопроницаемостью, а дорожки и площадки с твердым покрытием занимают небольшую часть территории, то наиболее популярна простая закрытая ливневая канализация с точечным водоотводом.

В этой схеме поверхностный сбор осадков происходит только за счет организованного водостока крыш дома и других построек. А ливневая канализация состоит из таких элементов:

• Дождеприемники с горизонтальным или вертикальным стоком, расположенные под водосточными трубами.
• Подземная сеть из безнапорных труб для внешней канализации.
• Ревизионные колодцы. Ставят на разветвленных сетях при условии больших площадей крыш и значительного расстояния от приемников до водосборного колодца.
• Водосборный колодец.
• Пескоулавливатели.

Разветвленная точечная схема водоотвода

Это более сложный вариант устройства ливневой канализации закрытого типа, которую устраивают на больших участках с незначительными перепадами высоты. Помимо установки под водосточными трубами, точечные приемники устанавливают в местах, где надо организовать эффективный локальный отвод воды с поверхности. Например:

• в придверных приямках;
• возле входных групп;
• на ровных мощеных площадках;
• под поливочными кранами.

И кроме дождеприемников в местах точечного водоотвода используют сливные воронки, трапы, ливневые заслонки.

Виды сливных трапов

Для них в поверхностях устраивают небольшие углубления «конвертного» типа в виде перевернутой усеченной пирамиды, где в нижней точке пересечения уклонов и устанавливают эти элементы.

Линейный водоотвод

В основе линейного водоотвода заложен принцип организации плоских уклонов в сторону приемников поверхностных стоков (желобов и лотков). Это типичное решение для:

• отмосток вокруг строений с неорганизованным водостоком с крыш;
• площадок с твердым покрытием;
• газонов;
• зон возле бассейнов и фонтанов;
• игровых площадок с искусственным покрытием.

В состав линейного водоотвода входят такие элементы:

• желоба и лотки;
• защитные решетки;
• торцевые заглушки;
• фильтры и пескоулавливатели для желобов (если предусмотрено подключение к ливневому колодцу).

Все модули водоотводов, пескоулавливатели, фильтры и трубы совместимы в рамках одной системы, имеют соответствующие переходники и фитинги для герметичного соединения между собой. Линейный водоотвод с подключением к водосборному колодцу по классификации относится к смешанному типу ливневой канализации.

Технология устройства ливневой канализации

В ходе выполнения проектных работ следует учесть такие моменты:

• ландшафтные и геологические особенности местности;
• годовой объём выпадения осадков;
• особенности проекта и технологии строительства частного дома;
• площадь участка, на котором предполагается устроить ливнёвку;
• наличие канализационного стока.

Для ливневки можно использовать любые трубы, в том числе и полимерные разных типов

На первом этапе создания системы водоотведения необходимо определиться трубами. Эти изделия изготавливаются из:

1. Асбеста. Данный материал имеет достаточный вес и характеризуется приличной прочностью.
2. Металла. Он прост в монтаже. Благодаря высокой прочности придаёт конструкции высокую степень надёжности.
3. Пластмассы. Замечательные декоративные свойства и простота монтажа – вот основные достоинства этого материала.

Домашние мастера останавливают свой выбор, как правило, на материалах, не подверженных коррозии, и на самом простом способе обустройства ливнёвки. С этой точки зрения наиболее предпочтителен стеклопластик. Кроме труб, его можно применять при сооружении дождеприёмника.

Все ливнёвки требуют периодической чистки, а по возможности — даже промывки. Ведь такая система быстро загрязняется, из-за чего вода не может по ней свободно передвигаться. Данный фактор тоже необходимо учитывать при выборе материала. Этим требованиям соответствует ранее упомянутый стеклопластик.

Определившись с трубами, разметьте места расположения:

• траншей, по которым будут проложены трубы;
• стоков;
• дождеприёмника.

Для наземной системы участок для укладки труб подготавливают, устраивая песчаную подушку

На следующем этапе подготавливаются водоотводные трубы. Для этого они размечаются, с помощью специальных ножниц обрезаются, и соединяются муфтами.

Далее необходимо подготовить траншеи. Последовательность мероприятий выглядит так:

1. Рытьё траншей. Глубина – штык лопаты. Постарайтесь копать так, чтобы примерно один размер глубины был по всей длине траншеи. Но при этом необходимо соблюдать такое условие: для лучшего стока воды эти каналы должны иметь уклон в сторону водосборника.
2. Затем земля трамбуется и на её поверхности подготавливается слой из щебня либо песка толщиной 8 сантиметров.
3. Потом покройте стенки и дно траншеи цементным раствором. Чтобы его приготовить перемешайте в бетономешалке 1 часть цемента, 3 части песка, воды же добавляйте, сколько возьмёт раствор.
4. Соедините траншеи с колодцем. На их стыке продолбите с помощью перфоратора отверстие так, чтобы оно находилось ниже выемки траншеи.
5. Прокладка труб. Здесь всё понятно. Единственное – необходимо помнить об уклоне.
6. Закопайте траншею, а покрывающий её слой земли утрамбуйте.
7. Произведите монтаж дождеприёмников.
8. Покройте траншею металлическими пластинами. Лучше, если они будут из нержавеющей стали. При желании пластины можно обложить сверху плиткой.

Для создания более совершенной ливневой канализации вам понадобятся специальные приспособления:

• заглушки, не допускающие обратный ход перемещаемой воды;
• сифоны, препятствующие распространению неприятного запаха, возникающего от застоявшейся воды;
• пескоуловители;
• устройства обогрева труб. Они пригодятся при значительном понижении температуры окружающей среды.

Укладку труб нужно производить под уклоном, чтобы вода вытекала свободно

Если результаты самостоятельного исследования  покажут, что ваш регион богат на выпадение осадков, использовать один способ водоотведения неэффективно: система будет постоянно затопляться.

Разновидности ливневой канализации

1.методом самотека.

2.метод сифона.

Системы самотечного типа используют желоба, уложенные под уклоном, приспособленные для сбора и отвода жидкости. Стоки заполняют систему не полностью.

Внимание! Способ организации слива не имеет высокой производительности, трубы заполняет не только вода, но и воздух, поэтому для водостока требуются трубопрокаты с большим диаметром при их большом количестве. Ливневая канализация, работающая по методу сифона, отделяет входящую в трубу жидкость от воздуха. В водостоке остается только столб из стоковых вод, что повышает эффективность работы системы

В водостоке остается только столб из стоковых вод, что повышает эффективность работы системы

Ливневая канализация, работающая по методу сифона, отделяет входящую в трубу жидкость от воздуха. В водостоке остается только столб из стоковых вод, что повышает эффективность работы системы.

Стакан может отличаться от воронки по ширине в большую сторону, тогда посредством стакана фиксируют края поверхности крыши.

Таким образом, выделяют следующие основные части конструкции канализации для отведения стоковых вод в многоэтажках:

1.из воронки, с помощью которой забирают жидкость с крыши.

2.из стояка, по которому передвигают жидкость вниз по системе.

3.трубы отвода, чтобы устранять жидкость от жилого дома.

4.выпуска, через который сливают стоки из коллекторов в общую сеть канализации.

Внимание! Все детали конструкции прокладывают с внутренней стороны здания, поэтому они надежно защищены от внешних негативных условий климата. Замерзанию подвержена лишь воронка, которая находится снаружи, ее необходимо снабдить обогревающим кабелем. Воронка расположена на участке стыка крыши и слива, поэтому ее устройство хорошо герметизируют

Воронку располагают в низкой точке кровли, угол наклона формируют во время заливки кровельной стяжки

Воронка расположена на участке стыка крыши и слива, поэтому ее устройство хорошо герметизируют. Воронку располагают в низкой точке кровли, угол наклона формируют во время заливки кровельной стяжки.

Внутренняя канализация имеет несложный монтаж, если обладать необходимыми знаниями и умениями.

Во время монтажных работ, также проектировании опираются на СНиП 2.04.0.1.85, в документации обозначены главные требования к строительству системы, ее эксплуатации.

Отвод сточных вод в системе

После транспортировки атмосферных осадков и талых вод с кровли вне зависимости от вида внутренней водосточной системы и материалов ее изготовления требуется обеспечить место, где они будут собираться (читайте: «Система внутреннего водостока, ее устройство и конструкция»). Специалисты не рекомендуют подключать водоотводную конструкцию к общей канализации в здании, поскольку она может быстро выйти из строя в результате засорения. Для этого создают специальную систему, получившую название «ливневка» (прочтите: «Ливневая система и ее виды»).

Вышеописанные способы отвода водостоков относятся к организованным системам, но в действительности владельцы частных домов просто выводят трубы наружу и собранные осадки стекают по отмосткам на земельный участок, расположенный рядом с домовладением. Иногда для сбора осадков роют яму и засыпают ее щебнем (прочтите: «Неорганизованный и организованный водосток с кровли»).

Хороший пример монтажа кровельной воронки внутреннего водостока показан на видео:

Из всего вышесказанного можно сделать вывод, что обустройство системы внутреннего водостока является задачей трудновыполнимой, поскольку требуется точный расчет и высокопрофессионально выполненная работа по ее монтажу. Поэтому специалисты считают, что более верным решением является создание классического внешнего водостока, тем более, что смонтировать его можно самостоятельно. Прочтите ещё: «Классификация и устройство водостока с крыши».

Устройство водостока для многоквартирного дома

Если течет ливневая канализация в многоквартирном доме, то необходимо обратиться в местную коммунальную службу, которая занимается устранением неполадок. Внутренний водосток представлен следующими компонентами:

• Технологическая воронка ливнеприемника (сложная конструкция).
• Трубные элементы — основные и отводные.
• Выпуск.

Попробуем подробно разобраться, как устроена ливневая канализация в многоэтажном доме. Согласно нормативным положениям, ни один дом не буден сдан в строй до тех пор, пока не будет оборудована ливневая система канализации и водоотведения. Для плоских крыш предусмотрена специальная воронка, которая отвечает за основной водосток. Конструкция воронки включает в себя следующие элементы:

• Фильтр для очистки от скопления засохших листьев.
• Фильтр воздушного типа.
• Прижимной тип фланца.
• Уплотнительное соединение.
• Конструкционная часть воронки.
• Трубный элемент.
• Термический кабель — термокабель.

Классификации водостоков

Согласно общепринятым правилам и нормативным положениям определено 2 основные классификации водостоков, это:

• Самотёчный вариант.
• Сифонный тип.

Основной принцип самотёчного варианта, это сбор и отвод сточной жидкости по желобам, с последующим отводом с уклоном в общую систему. В данном случае происходит лишь частичное заполнение жидкостью работающей системы. Такой вариант имеет невысокий КПД, из –за вероятности заполнения воздухом и водой внутри самой системы. Для того чтобы этот вариант эффективно работал, потребуется монтаж дополнительных труб и водоотводов, причём все комплекты должны иметь больший диаметр, для проведения общей работы всей ливневой системы многоквартирного дома.

Зная, что ливневая канализация в многоэтажном доме это полноценный инженерный комплекс системы водоотведения, многие по праву считают, что сифонный тип будет рациональным и правильным во многих отношениях. Вода в данном случае заполняет полностью систему, создавая своеобразный столб воды. В этой системе задействовано несколько основных компонентов, в частности комплексные элементы приёмников, которые в итоге должны соединяться в горизонтальную часть водосточной системы.  Переход в вертикальное положение осуществляется при использовании специального колена. Многие эксперты считают, что сифонный вариант является оптимальным по многим показателям, при этом при обустройстве такого варианты осуществляются минимальные затраты на расходные материалы.

Особенности сифонной системы

Учитывая популярность сифонного варианта системы водостока, следует отметить, что тот, кто обслуживает ливневую канализацию в многоэтажном доме при эксплуатации и ремонте учитывают следующие факторы и компоненты:

• Климатические характеристики местности.
• Количество выпадающих осадков по сезонам.
• Типовое исполнение кровли.
• Характеристики и параметры постройки здания.
• Какие показатели имеет обратный напор воды.
• Обязательное наличие теплоизоляционного материала, а в некоторых случаях электроподогрев.
• Для снижения шумного режима, необходимо использовать шумоизоляцию специального типа.

Особенности монтажа ливнёвки в многоквартирном доме

Учитывая то, что в разных регионах страны и земного шара климатические условия имеют разные по значениям и параметрам характеристики, при обустройстве инженерной коммуникации производят подробный расчет всех основных и вспомогательных параметров.  Главный параметр, это создание условного наклона, который не зависит от климатических и природных факторов. В любом случае, для холодных регионов предусмотрены различные варианты строительства крыш — инверсионные и классические. Для обоих вариантов необходимо выполнять следующие требования по монтажу:

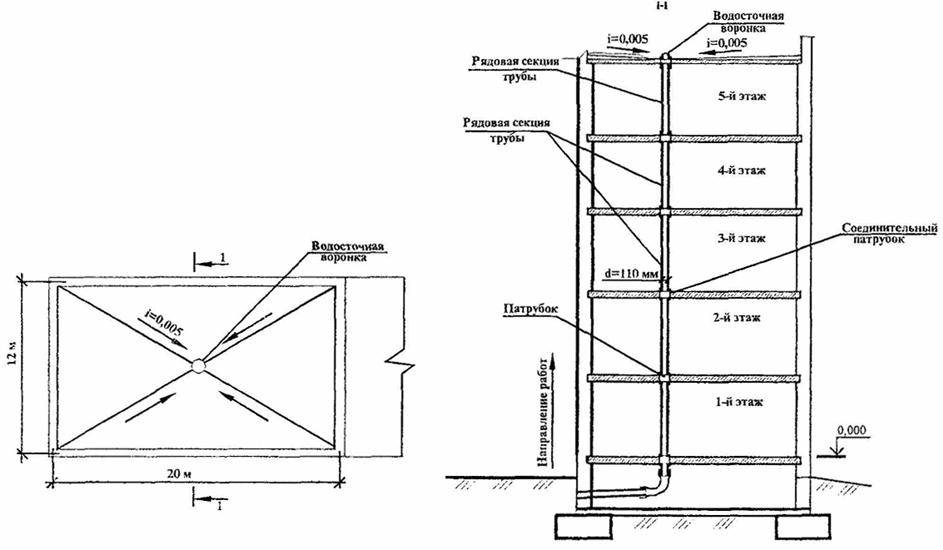

• Разуклонку для стяжки и плит перекрытия делают с незначительным уклоном, который составляет не более 1-2%.
• На скатных крышах имеется парапет, к которому крепятся желоба, куда стекается первоначально жидкость, после этого она попадает во внутренний коллектор водоотвода.
• Допускается изготовление разуклонки по методу «конверта». В данном случае воронка становится своеобразным независимым объектом водораздела.

Правильное типовое решение для обустройства ливнёвки в многоквартирном доме разрабатывают с учетом основной конструкции дома. В проектных документациях имеется необходимые значения и расчёты, которые предусматривают строительство соответствующего типа крыши в сочетании с общей инженерной системой водоотведения.

ПОДПИСКА

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

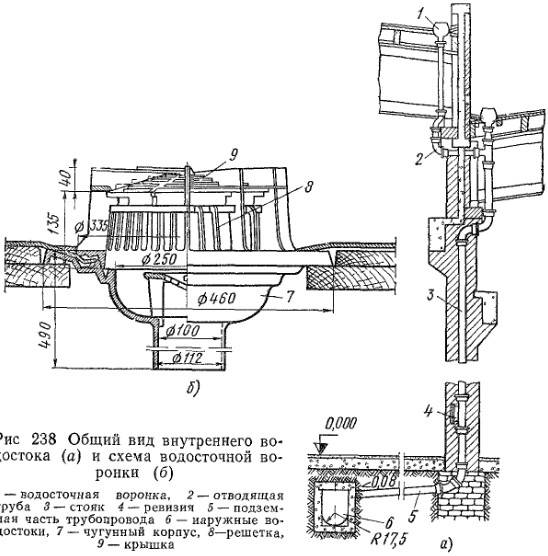

Особенности внутреннего водостока

Монтируя внутренний водоотвод вы обязаны условно поделить всю плоскость на сектора. Это делается потому, что один водосток может обслуживать поверхность не более 200 квадратных метров, с большим объемом он просто не справится и на поверхности будет скапливаться вода. Хоть плоская крыши и имеет такое название, ее поверхность устраивается под определенным градусом. Такой процесс называется созданием разуклонки. Она может создаваться при помощи стяжки или теплоизоляционных материалов.

Конечно, самым простым и быстрым вариантом является стяжка. Для создания нужного уклона поверх плит перекрытия заливается бетонный раствор, а как он застынет, укладывают последующие слои гидроизоляции. Далее размещают теплоизоляционный материал. Он должен быть жестким, поэтому из всех возможных продуктов лучше всего использовать пенополистирол или пеностекло. Эти два материала не боятся намокнуть и толщины в 15 сантиметров для теплоизоляции вполне достаточно.

Финишное покрытие будет подбираться исходя из функционального назначения поверхности. Если оно эксплуатируемое, то в качестве защитного слоя можно использовать: грунт, насыпные материалы, тротуарную плитку и прочее. В случае, когда поверхность не способна выдерживать большие нагрузки, то необходимо рассматривать продукты с меньшей массой, например, битумные, полимерные или напыляемые материалы.

Внутренняя водосточная система хоть и сложная, но включает в себя простые устройства, а именно:

• Воронку и желоб, для сбора воды с кровельной поверхности и ее передачи в стоковую магистраль;
• Стояки, которые являются основным путем для осадков;
• Коллектор, устраиваемый в грунте с системой труб, которые отводят воду в ливневую канализацию.

Для быстрого удаления атмосферных осадков с кровельной плоскости необходимо использовать трубы с диаметром 100-180 миллиметров. Определить необходимое сечение трубы можно исходя из соображения 1,5 квадратных сантиметра сечения трубы на 1 квадратный метр поверхности крыши. Длина одного элемента должна находиться в диапазоне от 700 до 1400 сантиметров.

Проектируя размещение водосточной системы следует найти элемент, от которого круглый год будет исходить тепло. Как правило, им является дымоходная труба. Установив водосток вблизи нее, вы позволите внутренней системе удалять осадки даже в зимнюю пору года.

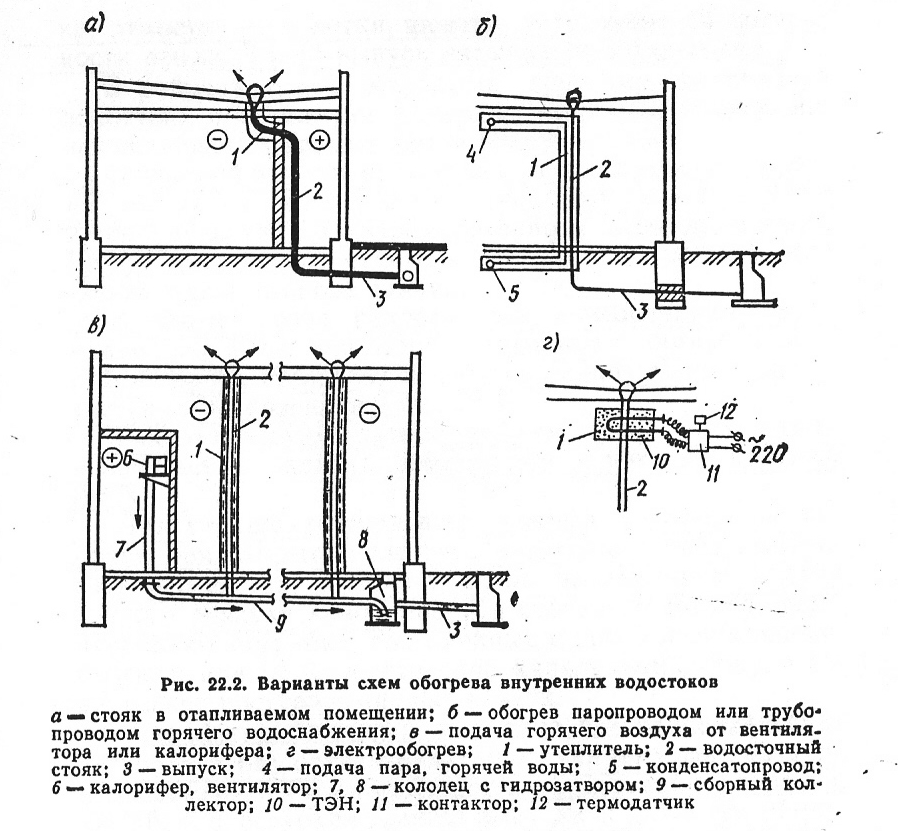

ВАЖНО: Если вы проживаете в регионе с суровыми зимами, то для надежности водосточной системы устраивается частичный или полный обогрев кровли

Расчет производительности ливневой системы

Несмотря на то, что СНиП для ливневок был утвержден еще лет 30 назад, его актуальность сохраняется и до сих пор. Опираясь на его установки, можно с легкостью определить, какой производительности систему необходимо обустроить в том или ином месте.

Ливневая канализация — это соединение трубы, дождеприемников, лотков и прочих составляющих в единую систему, которая используются для улавливания и отведения воды с крыш, трасс и площадок.

В целом, несмотря на кажущуюся громоздкость и запутанность формул и таблиц, для собственника частного жилища или дачного участка не составит особенного труда произвести упрощенные расчеты. В результате можно будет получить данные по таким параметрам системы, как:

• степень углубления труб в почву;
• оптимальный угол наклона трубы;
• а также объем воды, которую необходимо отвести от объекта.

Производительность ливневки можно рассчитать по следующей формуле: Q = q20 × F × Ψ. Здесь в качестве переменных указываются:

• Q – итоговый объем воды, необходимый для отвода;
• q20 – это коэффициент среднего объема осадков. Он измеряется в литрах на один гектар и является уникальным для той или иной местности. Соответствующие значения этого коэффициента берутся непосредственно из документации СНиП;
• F – площадь участка, на котором оборудуется канализация;
• Ψ – коэффициент впитывания той или иной поверхностью влаги (он же – просто коэффициент поправки).

Для Ψ будут актуальными следующие коэффициенты: показатель 1.0 – для обычной крыши дома, то есть впитывания практически не происходит; для асфальта – 0.95; для такой поверхности, как бетонное покрытие коэффициент поправки составит уже 0.85, а для щебня и гравия – 0.4. Наконец, для открытого грунта и для газона – 0.35.

Просто перемножив все данные, можно получить суммарный объем жидкости для одного дождеприемника при заданных условиях. Как показала практика, в подавляющем большинстве случаев для частного загородного землевладения будет достаточно иметь трубы диаметром от 10 до 11 см, а в случае с коллектором это значение увеличится до 20 см.

Нужно также при проектировании учесть и возможность ручной прочистки труб или под высоким давлением, например, с помощью бытовой автомойки. Это возможно лишь тогда, когда диаметр труб не превышает 20 сантиметров. В противном случае не обойтись без привлечения специализированной техники.
