Естественная вентиляция в гараже

Вытяжка в гараже. Особенности работы и расчёт.

Гаражное помещение с постоянно хранящимся в нём автомобилем требует организации в нём вентиляции. Циркуляции воздуха предотвратит возникновение ржавчины в гараже и предохранит автовладельца от выхлопных газов и других вредных испарений.

В погодных условиях России устройство вентиляционной системы для закрытого бокса должно быть организовано очень внимательно.

Для этого нужно учитывать следующие моменты:

• Разность температуры воздуха окружающей среды и гаражного помещения. За счёт того, что воздух внутри бокса теплее, а соответственно легче, он будет подниматься вверх. В то же время более тяжёлый воздух из окружающей атмосферы самотёком по воздуховоду будет поступать внутрь.
• Между приточным патрубком и патрубком отвода должна быть разница не менее 3 метров по высоте. За счёт этого будет достигаться разность в давлении.
• Патрубок притока воздуха должен быть установлен с той стороны гаража, с которой преобладающе дует ветер. И соответственно патрубок отвода с противоположной.

Соблюдение перечисленных правил обязательно. В противном случае эффективность вентиляционной системы будет минимальна.

Для увеличения притока воздуха в помещение стоит вместо круглого воздуховода установить воздухозаборник — решетку. Причём его диаметр должен быть в 2-3 раза больше диаметра основной трубы. Он должен монтироваться на высоте до 50 см. Для уменьшения или увеличения притока воздуха в нём должна присутствовать специальная заслонка.

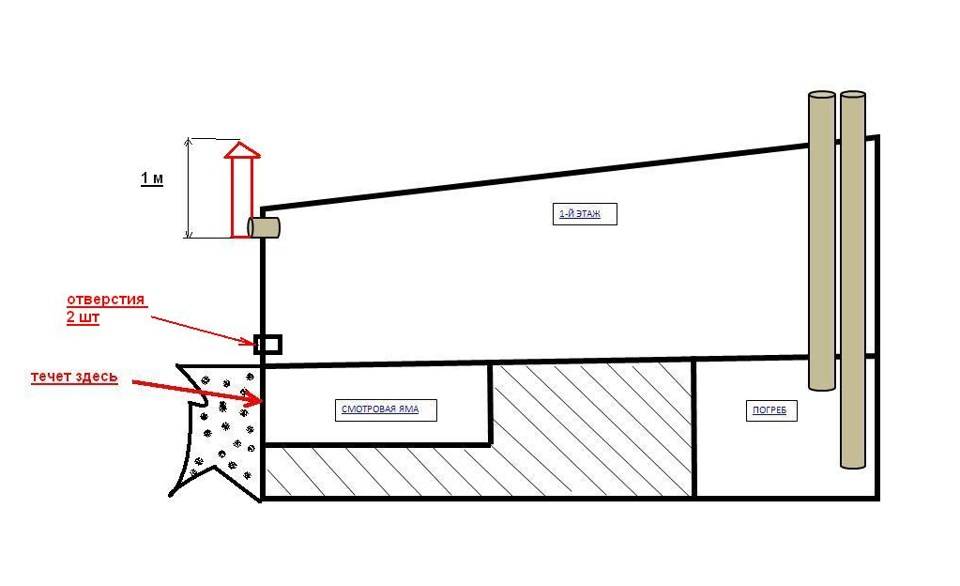

Сборка естественной вентиляции в гараже с подвалом

Вторым вариантом предлагаю рассмотреть простую схему естественной вентиляции. Усложнена она необходимостью обустройства воздухообмена в подвале под гаражом. Для ясности действий рассмотрим пошагово процесс монтажа:

1. Нарисуйте схему гаража и подвала. Отметьте на чертеже места вытяжных и приточных отверстий, расположение каналов.

2. В нижней части стены пробейте перфоратором два приточных отверстия. Закройте их решеткой для преграды проникновения домашних животных внутрь помещения.

3. Из гаража в противоположном от приточного отверстия углу выведите трубой вытяжку через крышу на улицу. Нижний конец трубы опустите ниже потолка на 20-30 см.

Вытяжное отверстиеЧерез крышу выводим вытяжную трубу

4. В другом углу гаража для вентиляции подвала установите вытяжную трубу. Закройте ее теплоизоляцией для создания тяги. Один конец через крышу выведите на улицу. Другой конец вытяжной трубы через пол гаража пропустите в подвал, где под потолком оставьте патрубок длиной 20-30 см.

5. Отдельно в противоположном углу от вытяжки установите приточный канал внутри подвала. Нижний конец воздуховода опустите до пола, оставив зазор около 20 см.

6. Верхний конец приточки через перекрытие выведите в гаражное помещение. С помощью фасонных элементов сделайте вывод по полу через стену на улицу, где заранее подготовлен второй продух с решеткой.

7. На крыше установите на каждую вытяжку дефлектор. Всего должно получиться 2 трубы: выход из гаража и подвала.

Тягу возле приточных и выходных отверстий проверьте огнем зажигалки или листком бумаги. Для регулировки скорости воздушных потоков установите шибера. Щели прохода каналов через стены заделайте герметиком или монтажной пеной.

Вентиляция гаража своими руками.

Ответы на самые наболевшие темы

Как сделать проветривание готовой смотровой ямы?

Узнайте примерную толщину стяжки пола гаража. Отступив расчетное расстояние от верха смотровой ямы, прорежьте алмазной коронкой отверстие. Насадками с удлинителем выберите грунт, чтобы получился сквозной проход под стяжкой пола на улицу. Внутрь подготовленного канала вставьте трубу диаметром 100 мм.

Как сделать проветривания смотровой ямы на этапе строительства?й

Установите вертикально трубу в котлован. Нижний конец отводом выведите выше 20 см от пола смотровой ямы за границы будущей стенки. Верхний конец отводами и прямыми участками трубы выведите на улицу. После возведения стен смотровой ямы вертикальный канал останется за пределами кладки из кирпича или блоков. Получившийся в нижней части продух закройте решеткой от загрязнения крупным мусором.

Как часто надо чистить воздуховоды?

Каналы забиваются пылью, насекомыми грызунами, другими загрязнителями. Минимум раз в год прочищайте воздуховоды, тестируйте правильную работу системы.

На какой остановиться – принудительной или естественной системе?

Для домашнего гаража делайте естественный воздухообмен с регулировкой шиберами.

• Батурин В. В. «Основы промышленной вентиляции» 4-е изд. — М. 1990 год
• Калмаков А.А., Романова С.С., Щелкунов С.А. “Автоматика и автоматизация систем вентиляции” Стройиздат, Москва 1986 год.
• О.Д. Волков “Проектирование вентиляции промышленного здания” 1989 год
• СП 7.13130.3013. Свод правил «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»

Вентиляция в гараже своими руками

Необходимо устроить так, чтобы был приток свежего воздуха извне и его вытяжка из гаража. С позиции отопления этот процесс выглядит нелогично, ведь при этом значительная часть тёплого воздуха, нагретого обогревателем или печкой, будет постоянно уходить из помещения гаража. Но, с другой стороны, в процессе приточно-вытяжной вентиляции поступивший снаружи холодный и менее влажный воздух нагреется, вберёт в себя влагу из помещения и выведет её за пределы гаража.

Существует два эффективных варианта приточно-вытяжной вентиляции — естественная и принудительная.

В первом варианте небольшая, но достаточная воздушная тяга образуется за счёт более высокой (по естественным причинам) температуры внутри гаража, во втором — за счёт, к примеру, вытяжного вентилятора.

Естественная вентиляция

Простейший способ устройства вентиляции в кирпичном гараже — образование в кирпичной кладке вентиляционных каналов сечением 260х130 мм (в один кирпич). Можно воспользоваться пустотелыми блоками или кирпичами, уложив их в кладку боковых стен гаражной постройки. Такие вентиляционные проёмы выполняются сверху и снизу в каждом углу по бокам гаража, предотвратить проникновение в гараж птиц и грызунов помогут металлические сетки или решётки, которыми перекрывают вентиляционные проёмы. Какая-то вентиляция при этом достигается, вот только насколько она эффективна — судить об этом сложно.

Классическое построение приточно-вытяжной вентиляции заключается в установке двух труб — первой в одном углу, второй в противоположном. Естественный воздухообмен возможен только при потоке воздуха снизу вверх, поэтому первую трубу следует расположить в горизонтальном положении, в 150–300 мм от уровня пола, входное отверстие вытяжной трубы должно быть практически на уровне потолка. Диаметр вентиляционных труб определяется, исходя из общей внутренней площади гаража: на один м2 площади — 15 мм диаметра трубы. Материал для создания вентиляционных труб может быть любым — доска, пластик, кирпич, кровельное железо, популярны готовые воздуховоды, выполненные из алюминиевой фольги. От попадания в поднятую над уровнем гаражной кровли на 500 мм вытяжную трубу дождевых потоков на её торце крепится конический, цилиндрический, пирамидальный колпак. Для быстрого перекрытия вытяжного канала при появлении обратной тяги (опрокидывании тяги) его требуется оснастить заслонкой, которой можно полностью перекрыть сечение трубы.

Недостатки естественной вентиляции:

• Она работает только при наличии разницы температур между внешней и внутренней атмосферой, т. е. снаружи температура воздуха должна быть ниже. Соответственно, в тёплое время года естественная вентиляция практически не действует.
• Большое значение в её организации имеет скорость воздуха снаружи гаража — приточная труба, размещаемая вблизи пола, должна быть установлена с наветренной стороны гаражного строения. Однако определить преобладающее направление ветров, а уж тем более планировать по его направлению позиционирование гаража достаточно сложно.
• Существует потребность в создании значительного перепада давления между приточным и выходным воздуховодами, для этого вертикальная дистанция между ними должна составить от 3 м и более. Но организации столь значительного перепада уровней препятствуют размеры гаража.
• Значительные низкие температуры во время холодного сезона вызывают обмерзание воздуховодов, набивание их инеем. Сильный поток холодного воздуха, поступающий через приточную трубу, может серьёзно понизить внутреннюю температуру гаража. Планируя естественную вентиляцию на весь период холодного сезона, следует учитывать особенно холодные дни — оборудовать приточную трубу перекрывающей задвижкой, утеплить трубы вытяжки и регулярно очищать их от снега.

Принудительная вентиляция

Принудительная вентиляция гаража строится аналогично естественной с той лишь разницей, что организация циркуляции воздуха поручается не только ветру. Кроме вытяжного вентилятора можно задействовать другие приспособления. К примеру, выставить на торец вытяжной трубы вращающийся дефлектор, поручив ему тем самым функции вентилятора. Повысить температуру внутри вытяжной трубы для лучшей вентиляции можно двумя способами: установкой в её канале маломощной лампочки с узким цоколем (типа «миньон»); окрасить внешнюю поверхность трубы, расположенную над уровнем крыши, в чёрный цвет — в солнечную погоду идущей по ней поток воздуха будет нагреваться. И ещё раз — в холодный сезон вытяжную трубу утеплить обязательно!

Разновидности: описание, схемы и фото

Естественная

Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.

Совет Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.

Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):

1. Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
2. Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
3. Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.

тут

Принудительная

Механическую систему вентиляции в гараже можно организовать по следующим схемам:

1. Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
2. К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.

тут

Комбинированная

Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.

Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.

Приточная

Схема приточной вентиляции строится не на удалении отработанного воздуха, а на обновлении его свежим притоком нового объёма.

Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.

Внимание При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене. В отверстиях стены прокладывают гофрированные трубы

Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?)

В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).

Требования, условия работы и расчет

Нормативы СНиП

По санитарным нормам в нашей стране подача свежего воздуха в гараж не должна быть менее 180 л/час. Если его поступает меньше, то возможно негативное влияние токсичных газов на организм. И этим не нужно пренебрегать. Ведь известно, что увеличение углекислого газа всего на 0,2% может привести к обмороку и дальнейшей остановке дыхания. Следовательно, становится очевидным, что установка соответствующей вытяжки становится не роскошью, а потребностью.

Удобнее рассчитывать вентиляцию в гараже без подвала, и он используется только для сбережения машины. В таком случае достаточно применить элементарные вычисления. Установлено, что для того, чтобы произвести вытяжку в гараже размером 10 м2, достаточно образовать отверстие в 15 см. Соответственно, если помещение в 20 м2, то расчет будет следующим: 15 × 20/10 = 30 см. Это и получится необходимый диаметр трубы для вытяжки.

Со временем требования к вентиляции в гараже меняются и, чтобы произвести правильные вычисления, например, для обеспечения покрасочной камеры, лучше обратиться к специалистам. А для решения бытовых проблем вполне хватит рекомендаций из этой статьи.

При этом нужно лишь учитывать, что усложняют задачу следующие аспекты:

• смотровая и овощная яма;
• присутствие помех на пути движения воздушного потока;
• рядом стоящие жилые здания;
• совмещение нескольких каналов.

В любом случае, нужно понимать достоинства вытяжки, как грамотно ее устроить, и лишь тогда можно сделать все работы по правилам.

Устройство вентиляции в гараже, пристроенном к дому

Многие люди, строя свои коттеджи, пристраивают к ним гаражное помещение. Это очень удобно. Приехав с работы на своём авто, человек может сразу попасть домой. Но частым явлением при таком расположении помещений является полное отсутствие вытяжки гаражного помещения, или, что еще хуже – вытяжка гаража совмещена с общей домовой вытяжкой.

Объединенная с домом вентиляция гаража или отдельная

Второй вариант все специалисты оценивают как неподходящий для жилых строений. Ни в коем случае нельзя делать совместную вентиляцию, так как при сильно разнящихся температурах в зимнее время, выхлопные газы могут попасть в комнаты дома.

Это возможно в случаях отсутствия в гараже отопления, из-за того, что холодный воздух не может подняться вверх по вентиляционному каналу. Происходит застой выхлопных газов и возможность их попадания в жилое помещение.

Это объясняет, почему вентиляция в гараже должна быть индивидуальной и дополнительно оснащенной осевыми вытяжными вентиляторами.

Дополнительные условия проветривания гаража

При размещении в гараже источников дополнительного загрязнения воздуха (деревообрабатывающих станков, заточного инструмента) требуется устройство вытяжки для гаража пот типу вытяжных зонтов, щелей или панелей. Такая система обеспечит необходимую мощность отсоса деревянной или металлической стружки. А также помимо удаления загрязняющих песчинок чистоту гаражного помещения. Технически устройство такой вытяжной системы отличается от обыкновенной. Это связано с необходимостью накопления удаляемых частиц из помещения. Для повышения функциональности системы ее требуется оборудовать ёмкостью для сбора стружки и пыли.

Обычно простых оконных проёмов и гаражной двери достаточно для обеспечения полноценного проветривания гаража в теплое время года. Зимой же придётся сделать дополнительные вытяжные каналы, чтобы не допустить выхолаживания помещения.

Чем регламентируется вентиляция в гараже

Предъявляемые к вентиляционной системе требования изложены в СНиП 21-02-99. Нормы предусматривают ежечасный объем нагнетаемого воздушного потока – 180 м.куб. При этом температура в помещении гаража не должна опускаться ниже 5° С.

Сечения вентиляционных отверстий рассчитываются разными способами. К примеру, довольно точная методика, по которой ⅓ площади гаражного помещения составляет сумму сечений всех устанавливаемых вентиляционных отверстий. Или же принять такое соотношение: сечение вытяжного отверстия 15 мм обслуживает квадратный метр площади гаража. Тогда в помещении размером 5м х 5м суммарная площадь приточных просветов не должна быть меньше 375 мм.кв. По расчету определяется диаметр асбестовых, металлических труб, их способность пропустить объем воздушных масс.

Как сделать вентиляцию в гараже. Улучшение естественной вентиляции.

Существует два способа улучшить вентиляцию в гаражном боксе:

1. Прогрев воздухоотводящий канал:

Существует несколько способов сделать это:

• В летний период достаточно покрасить трубу отвода в тёмный цвет (лучше чёрный). Чёрные стенки канала будут лучше всего поглощать солнечные лучи и соответственно прогревать воздух.
• Осенью и зимой прогреть вытяжной канал можно с помощью обычной лампочки накаливания. Но так как выделяемого ею тепла может не хватить на прогрев всего канала, то обязательно необходимо его теплоизолировать. Стоит отметить, что энергосберегающие лампы для этой цели не подойдут. В следствие того, что выделяют гораздо меньше тепла.

2. Установив вентиляционный дефлектор

Можно увеличить вытяжку воздуха примерно на 20 процентов. Работа дефлектора основана на законе Бернулли. Данное устройство включает в себя следующие части:

1. Стакан (диффузор) устанавливает разницу давления воздуха и увеличивает вытяжку. Выполнен в виде конусообразной трубки.
2. Колпак или зонт, выполняет защитную функцию. Препятствует проникновению в дефлектор осадков и мусора.

Корпус устройства выполнен в виде цилиндра. С его помощью создаются участки пониженного давления.

Наиболее часто используемые в России дефлекторы ЦАГИ, флюгерообразные, тарельчатые, ротационные. Эффективность работы прибора напрямую зависит от наличия ветрового потока. При его отсутствии эффективность дефлектора практически нулевая.

Разновидности систем вентиляции

Всего известно два типа вентиляции для погреба в гараже:

1. Естественная вентиляция. В этом случае удаление влаги из объема погреба происходит за счет тепловой конвекции. То есть теплый воздух из верхней части погреба самопроизвольно поднимается вверх, а освобождающийся при этом объем заполняется более сухим воздухом с улицы.
2. Принудительная вентиляция, при которой обмен воздуха между улицей и погребом осуществляется с участием механических нагнетателей, т.е. вентиляторов. Такая схема обладает гораздо большей эффективностью, однако требует несколько больших финансовых вложений и наличия линии электроснабжения.

Обустройство естественной приточно-вытяжной вентиляции.

Подобная схема строится на использовании двух труб: приточной, через которую с улицы забирается свежий и более сухой воздух, и вытяжной, через которую влажный воздух погреба выводится наружу.

Оптимальными местами для размещения труб принято считать противоположные углы погреба. При такой конфигурации гораздо ниже вероятность образования зон с застоявшимся, а следовательно, более влажным воздухом.

Вытяжная труба может устанавливаться двумя способами:

• сквозным, т.е. труба проходит сквозь пол гаража и далее выводится через потолок и крышу;
• через стену погреба, когда нижняя часть вытяжной трубы (на рис. обозначенной цифрой 2) располагается горизонтально и далее поднимается вверх уже за пределами габаритов гаража.

При этом следует выбирать длину вытяжной трубы таким образом, чтобы после ее установки верхний срез оказался примерно в 0.5-1 м над наивысшей точной крыши гаража. Общая длина вытяжной трубы должен быть не менее 2.5-3 м, это необходимо для получения достаточной разницы температур, за счет которой и происходит естественное движение воздуха. На верхнюю часть трубы желательно установить дефлектор, что усилит интенсивность вентиляции за счет создания дополнительного разрежения, а также надежно убережет погреб от проникновения осадков и пыли.

Наиболее эффективным дефлектором является тот, у которого наружный диаметр вдвое превышает диаметр трубы. Нижний срез корпуса дефлектора должен располагаться на несколько сантиметров ниже среза вентиляционной трубы. При желании простейший дефлектор в виде жестяного или пластикового конуса можно изготовить самостоятельно. Нижний срез вытяжной трубы располагается как можно выше под потолком погреба.

Приточная труба устанавливается таким образом, чтобы от ее нижнего среза до уровня пола оставалось около полуметра. Приблизительно такое же расстояние должно быть между ее верхним срезом и уровнем земли. Кроме того, верхний срез обязательно следует снабдить защитной решеткой, которая предотвратит проникновение в погреб кошек, мышей, крыс и прочих незваных гостей. Вместо решетки можно использовать металлическую сетку со средними или мелкими ячейками.

Как вытяжные, так и притяжные трубы должны снабжаться заслонками. Особых требований к конструкции заслонок не предъявляется, но в любом случае они должны быть способны полностью перекрыть поступление и отвод воздуха из объема погреба. Перекрывать заслонки необходимо в случае наступления сильных морозов.

Принудительная вентиляция погреба

Между конструкциями естественной и принудительной вентиляции погреба в гараже не существует принципиальных различий. Единственная особенность последней — это наличие электрического вентилятора для вытяжки.

При создании принудительной вентиляции следует учитывать правила электротехнической безопасности. В любом погребе из-за разности температур стен и воздуха неизбежно будет образовываться конденсат, ради удаления которого как раз и создается система вентиляции. И этот конденсат может стать причиной быстрого выхода из строя проводки и электровентилятора. Поэтому во избежание риска поражения электрическим током все электрооборудование должно иметь надежную гидроизоляцию и техническую возможность работы в условиях повышенной влажности.

В целом, потратив немного времени и сил на обустройство эффективной вентиляции, можно получить удобное место хранения для консервации и овощей, в котором будет круглогодично поддерживаться оптимальный температурный режим.

Видео — вентиляция погреба

Как сделать вентиляцию в гараже своими руками

Сложность проводимых процессов будет зависеть от того, какой вид вентиляционной схемы был выбран, плюс, для какого гаража она организовывается. К примеру, вентиляция в металлическом гараже будет по сложности сильно отличаться от кирпичного строения, возведенного впритык к основному дому. Потому что последняя постройка – это, по сути, основательное помещение, требующее такого же подхода и к организации вентиляции.

Поэтому рассмотрим более подробно, как сделать вентиляцию в гараже в зависимости от его конструктивных особенностей.

Естественную систему

Ее как раз и используют чаще всего в металлических конструкциях. Если говорим о том, как правильно сделать систему вентиляции в гараже своими руками, то необходимо понимать, по каким принципам она должна работать эффективно.

В первую очередь это касается правильного перемещения воздушного потока, чтобы он как можно больше захватывал собой пространство. Поэтому грамотная организация основывается на двух основных принципах.

1. Движение воздуха снизу вверх, для чего в одной из стен у пола делаются отверстия в виде решетки. А в потолке через проделанное отверстие выводится труба.
2. Движение от пола к потолку должно происходить по диагонали помещения. Таким образом захватывается весь объем воздуха, находящегося внутри.

Самый простой способ организации естественной вентиляции гаража без подвала – это решетка в задней стенке и труба при входе, или труба у задней стенки, а решетка организуется в гаражных воротах. Конечно, неплотности в воротах и двери могут стать приточным участком. Но вытяжную трубу надо будет устанавливать обязательно. И если говорим о металлическом гараже, то в его крыше делается отверстие, устанавливается стальная труба, которая приваривается к металлическому перекрытию.

Сложнее с гаражом, в котором есть подвал, как место хранения. Для этого придется делать или две вытяжки: одну для подвала, другую для самого гаражного пространства, или одну общую, которая будет проходить от подвала через пол и кровлю. В этом случае к стояку придется подсоединить небольшой длины участок, через который будет производиться отток воздуха из помещения. Не забываем организовать приточный участок. Это все та же труба, которая с улицы через одну из стен входит в подвал с его потолка.

Что касается гаража, как капитального строения, то здесь естественная вентиляция должна в первую очередь быть рассчитанной. Расчет достаточно просто – площадь пола умножается на 0,2%. И полученный результат является площадью выводных отверстий в системе естественной вентиляции. К примеру, если площадь гаражного помещения – 50 м², то площадь всех вентиляционных стояков на вытяжке должна быть: 50х0,002=0,1 м². Это стояк квадратного сечения со сторонами 10х10 см.

Но существует одно немаловажное требование, которое определяется санитарными нормами. Если площадь превышает 50 м², то естественную вытяжку использовать в нем нельзя

Для этого обязательно устанавливается механический отвод отработанных воздушных масс.

Механическую вытяжку

К сооружению принудительной вентиляции в гараже своими руками надо, как и к естественной, подходить с позиции точного расчета. Главное – это правильно подобрать вентилятор по производительности. По нормам в гараже кратность обмена воздуха варьируется в пределах 20-30 м³/час. Соответственно и вентилятор должен быть выбран под эту производительность. Его можно установить на вытяжку или на приточный участок.

Сегодня производители вентиляторов для принудительных систем предлагают несколько разновидностей своей продукции. Но чаще всего в гаражах используют настенные модели. Это конструкции, состоящие из электродвигателя с крыльчаткой на валу, который сам закреплен на корпусе прибора, закрытой с одной стороны решеткой.

На корпусе есть четыре монтажных отверстия, через которые и производится крепления вентилятора к стенкам или потолку. Некоторые современные модели имеют функцию ресивера, это когда вал двигателя может крутить и по часовой стрелке, и против нее. Такие приборы более удобны, потому что их можно устанавливать как изнутри гаражного помещения, так и снаружи. Главное – правильно включить вентилятор в нужную сторону.

Сегодня все чаще производители вентиляционных систем предлагают готовые комплекты, в состав которых входят воздуховоды и вентилятор закрытого типа. То есть, это пластиковый или металлический герметичный корпус, внутри которого установлен вентилятор. Корпус с двух сторон имеет патрубки, с помощью которых прибор устанавливается в схему воздуховодов. При этом вентилятор можно установить как на приточный участок, так и на вытяжной. Главное – сориентировать его по направлению движения воздушного потока.

Естественная система

Правила аэродинамики в помещении основаны на разнице температур внешней и внутренней среды. Попробуем разобраться, как сделать вентиляцию в гараже, используя эти законы. Однозначно, в таком закрытом помещении, как гараж, температура внутри будет выше температуры снаружи. И это обстоятельство используют для циркуляции воздуха: физически теплый воздух стремится вверх, а холодный — вниз.

Таким образом, в несущей конструкции здания устанавливают два отверстия – одно вверху, другое – внизу. Холодный воздух снаружи заходит снизу. При этом внутри гаража возникает разница температур, и теплый объем выталкивается вверх, проходя через другое отверстие. Так обеспечивается постоянное движение.

Для естественной системы предусмотрены определенные правила установки, чтобы была эффективная вентиляция гаража. Как правильно разместить элементы системы? Приточную трубу для подвода свежего воздуха располагают почти у пола – на высоте десяти сантиметров от нижнего уровня гаража. При этом воздуховод должен быть не ниже 30 см от земли. В качестве входного отверстия можно использовать специальные вентиляционные решетки, встраиваемые в гаражные ворота.

Вытяжное отверстие устанавливают на 10 см ниже потолочного шва, а конец трубы выводят наружу на высоту 50 см от поверхности кровли. Ниже представлена схема вентиляции в гараже.

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

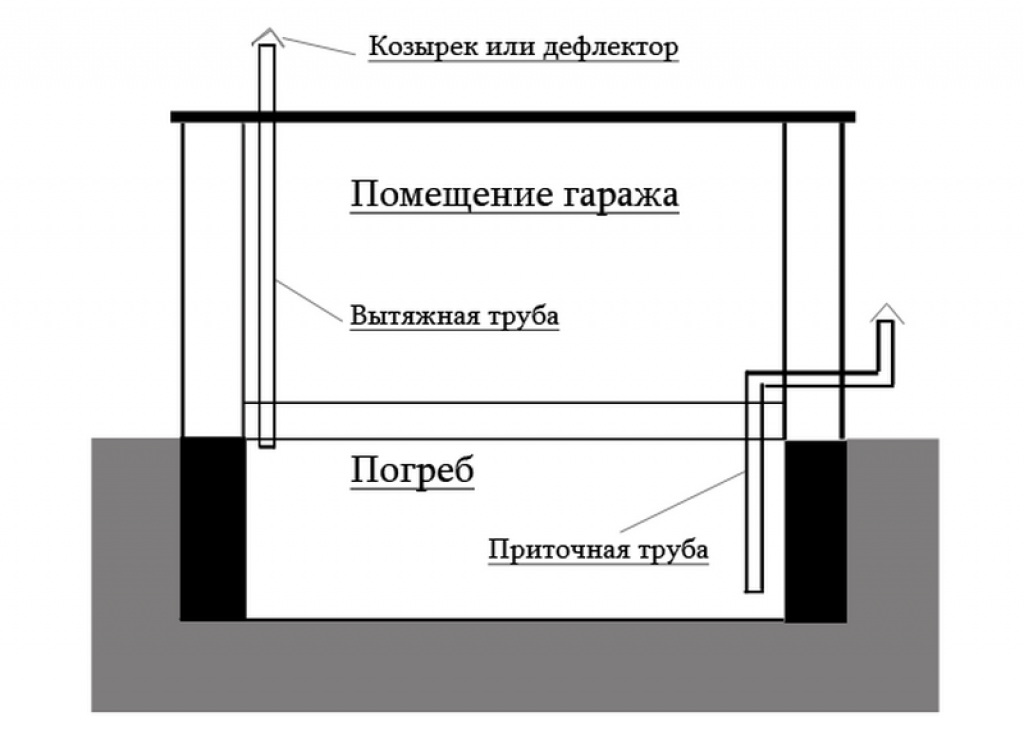

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

• естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
• принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года. В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:
