Дюбель для гипсокартона: виды, правила работы и 4 особенности

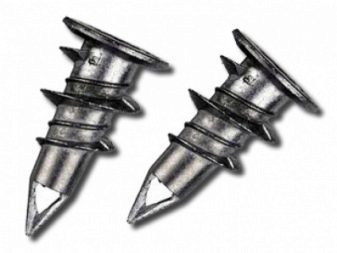

Дюбель Driva

Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.

Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:

При помощи шуроповерта элемент вворачивается в стену.
В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.

Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.

Главные преимущества крепления «Дрива»:

Низкая цена метиза.
Необязательно наличие свободного пространства за перекрытием.
При необходимости просто демонтировать.
Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.

Технические характеристики

Производители предлагают на выбор два вида крепежей Driva:

При производстве пластикового изделия используют полиэтилен, полипропилен или нейлон, металлический дюбель изготавливают из сплава цинка, алюминия или низкоуглеродистой стали. Эти материалы отличаются высоким качеством, что обеспечивает прочность и долговечность элементов для крепежей. Дюбели этой марки способны выдержать достаточно большую нагрузку.

Высококачественные материалы, используемые при изготовлении этих дюбелей, придают дюбелям такие свойства:

износостойкость;
долговечность;
влагостойкость;
антикоррозийность;
прочность;
удобство при установке;
практичность;
устойчивость к воздействиям внешней среды и перепаду температуры.

Внешне дюбель торговой марки представляет собой стержень с винтовой нарезкой, он полый внутри и имеет плоскую головку. На шляпке есть отверстие под крестовую отвертку. На конце крепежа может быть острый наконечник, который исполняет роль шурупа. Он помогает ввинтить крепеж в поверхность основания легко и аккуратно. Также он исключает самопроизвольное откручивание и выпадение крепежа из гнезда. Размеры дюбелей Driva составляют в пластиковых изделиях 12/32, 15/23 мм, в металлических разновидностях – 15/38, 14/28 мм.

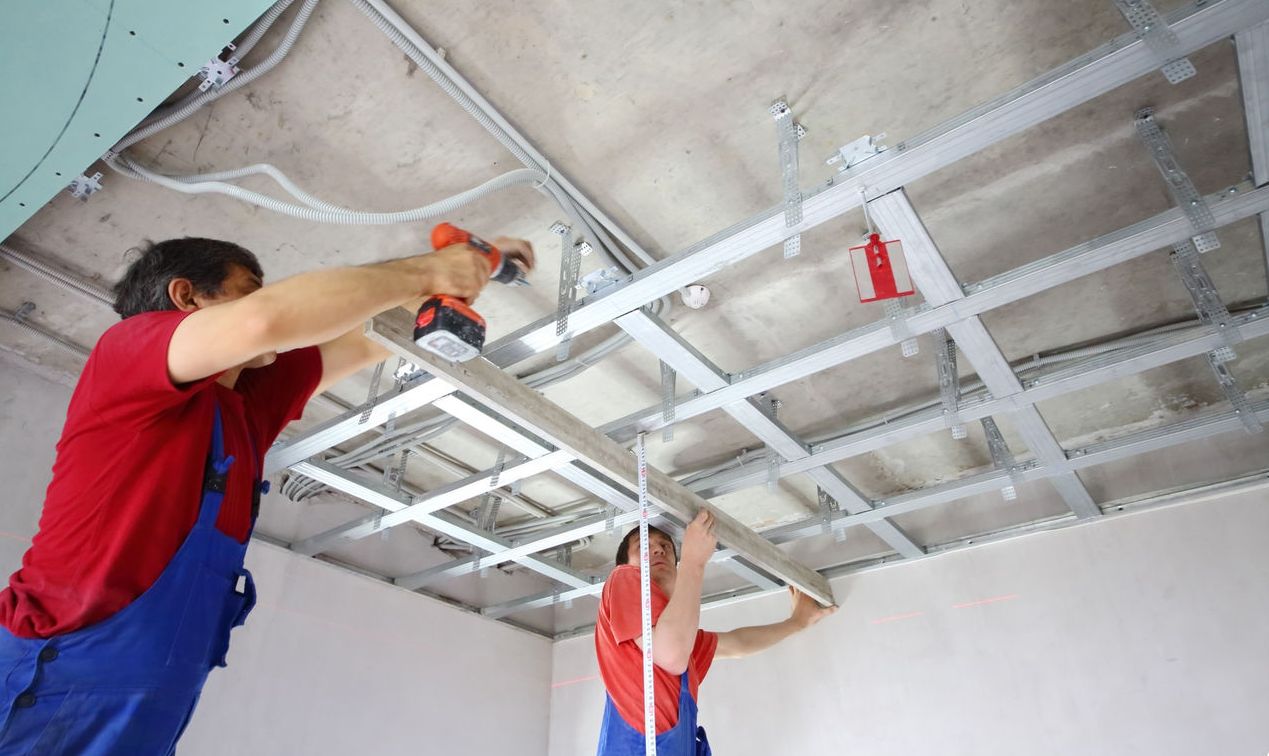

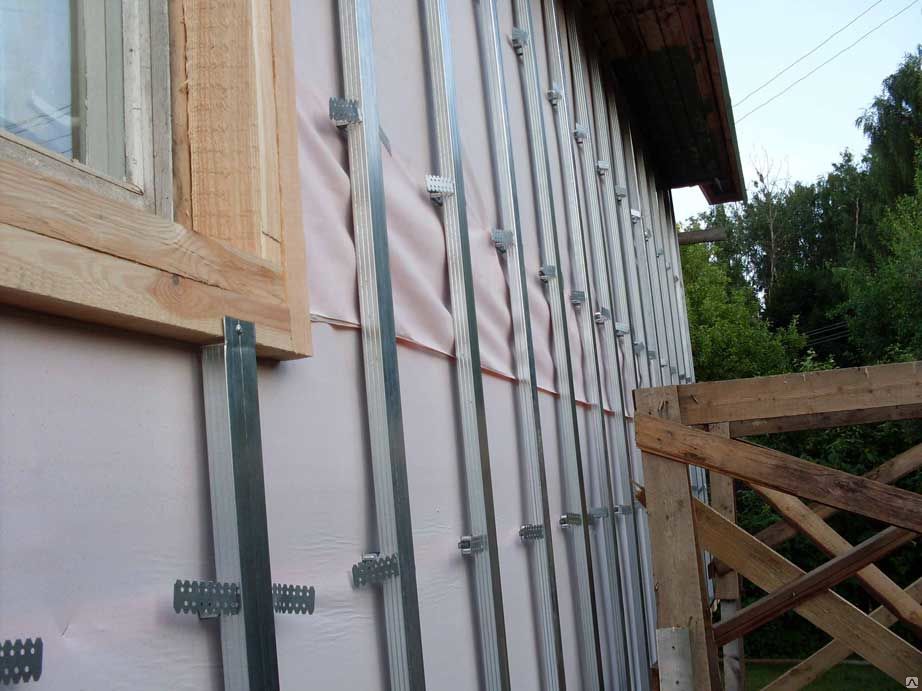

Соединители профилей

Помимо саморезов, заклепок, дюбель-гвоздей, профили стыкуются между собой с помощью специальных соединителей.

Крабы. Создают Х-образные или Т-образные соединения профилей.

Соединитель профилей краб

Крабы имеют специальные защелки под размер профиля. Для большей надежности соединения краб и профили лучше скрепить саморезами, отверстия для них у крабов тоже присутствуют.

Удлинители. Если нужно нарастить профиль, это просто сделать с помощью удлинителя.

Удлинитель профиля

Стыкуете два профиля через удлинитель, фиксируете четырьмя саморезами. Соединение готово.

Двухуровневый соединитель. Понадобится, если планируете двухуровневый каркас из профилей. Его функция — создание Х-образных соединений под углом 90 градусов.

Двухуровневый соединитель профиля

В продажу поступает в виде развертке и при сборке сгибается в П-образный элемент.

Боковой соединитель. Образует Т-образное соединение профиля.

Боковой соединитель профиля

При отсутствии в продаже бокового соединителя, можно использовать краб, отрезав одну лишнюю сторону.

Угловой соединитель. Фиксирует концы профиля под углом 90 градусов.

Угловой соединитель профиля

Поставляется в плоском виде. Перед сборкой каркаса уголок сгибается в местах перфораций. Крепится к профилю при помощи саморезов.

Общее описание

Гипсокартон широко применяется в качестве выравнивающего материала, для создания конструкций с различной геометрией. Однако у материала имеется существенный недостаток – хрупкость. Обоснована она низкой прочностью гипсового сердечника в условиях нарушенного картонного армирования. Из-за этого могут возникнуть сложности с креплением или навешиванием на тонкие листы тех или иных предметов, оборудования, бытовой техники.

Традиционные саморезы здесь не подходят из-за малой контактной площади стержня с гипроком. Под нагрузкой он легко продавливает картон и гипс. То же происходит при использовании длинных метизов, которые будут дополнительно погружены в черновое основание. Изменить ситуацию можно посредством специального крепежа. Его действие направлено на уплотнение участка с отверстием и повышение контактной площади фиксатора относительно сердцевины или армирующей оболочки.

Обычный дюбель-гвоздь Источник zabor.bz

Зонтик

Еще один вид крепежа в гипсокартоне – дюбель-зонтик. Название полностью описывает принцип работы такого дюбеля. Конструктивно он состоит из двух пластин, разжимаемых пружиной. Монтаж такого крепежа не составит труда для неопытного человека. В заранее просверленное отверстие вставляют зонтик со сжатыми пластинами. Как только они достигнут свободного пространства, пружина их раздвинет и надежно зафиксирует. Нетрудно догадаться, что такой вид крепежа подходит для потолка, смонтированного из гипсокартона. С помощью зонтика легко крепить люстру или подвесить кашпо с цветами. Гипсокартон – достаточно хрупкий материал, а потолочный (толщиной 9,5 мм) и подавно, поэтому не стоит пытаться закрепить с помощью такого крепежа боксерскую грушу.

Дюбель-зонтик

Еще один известный тип крепежа – это дюбель-бабочка. Конструктивно и по принципу действия он напоминает молли, но есть и небольшие отличия. Во-первых, его изготавливают из пластика, во-вторых, при фиксации в гипсокартоне площадь крепления меньше, ниже и допустимая нагрузка на него. Монтаж же не отличается – вначале сверлят отверстие, затем вставляют в него дюбель-бабочку, но не до упора. После этого, придерживая его плоскогубцами, вкручивают саморез до тех пор, пока лепестки бабочки начнут раскрываться. Когда это произошло, загоняют дюбель до упора и затягивают саморез. Надежная фиксация обеспечена.

Подводя итоги, характеризуют дюбеля следующим образом:

Molly – выдерживает нагрузку до 35 кг;
Driva – подходит, если нагрузка до 25 кг;
«Зонтик» – лучший выбор для крепежа люстр;
«Бабочка» – облегченный вариант молли.

Более наглядно способы крепления дюбелей в гипсокартоне можно увидеть, посмотрев видео :

Анкеры

Разнообразные анкеры придут вам на помощь в том случае, когда стенам не хватает прочности, они крошатся и сыпятся при сверлении. Или когда нужно навесить на стену что-то очень тяжелое.

Анкер-клин. Не путать с анкером клиновым, это другой тип крепежа и для профиля не годится. А анкер-клин, который показан на фото, хорошо подходит для крепежа подвесов на потолке.

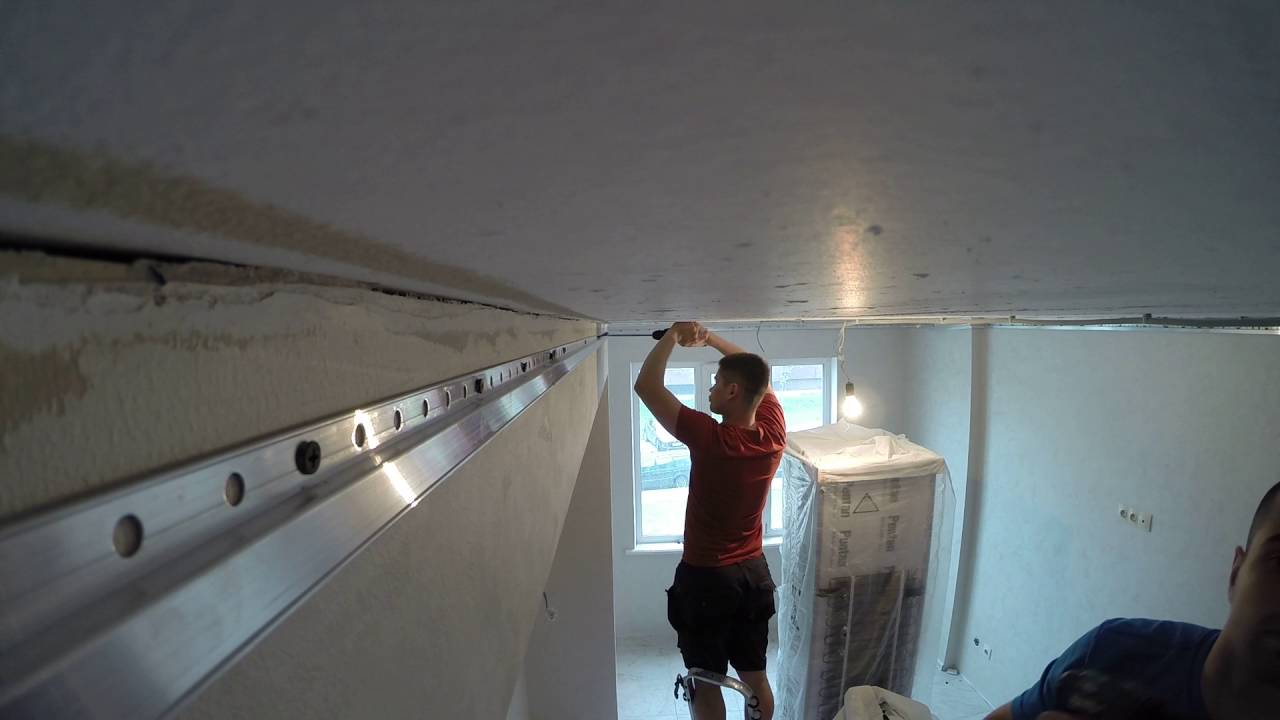

Анкер-клин для крепления направляющего профиля гипсокартона

Чаще всего для потолка используют резьбовые дюбель-гвозди, но они в вертикальном положении могут быть не надежны из-за плохой прочности перекрытия. Дюбель-гвоздь может болтаться, а вместе с ним и весь каркас.

Анкер-клин даже в рыхлом бетоне держится отлично, его конструкция плотно расклинивает механизм так, что вытащить его обратно будет трудной задачей. К тому же, анкер-клин отвечает требованиям противопожарной безопасности, поскольку не имеет пластиковых составляющих и выполнен полностью из металла. Для этого типа крепежа понадобится перфоратор и молоток.

Анкерный болт. Или анкер клиновый. Для крепежа каркаса и листов гипсокартона анкерные болты не нужны, зато отлично подойдут для навешивания на гипсокартонную стену очень тяжелых предметов. Бойлер, кронштейн под большой телевизор, навесной шкаф.

Анкерный болт для тяжелых предметов

Анкерный болт монтируется не в гипсокартон и не в каркас, а в капитальную стену

Важно понимать, что длину анкерного болта нужно выбрать такой, чтобы большая его часть находилась в капитальной стене и лишь маленький кусочек его торчал из гипсокартонной стены. Только так он будет выдерживать большую нагрузку и не сломается

Анкер складной. Крепится непосредственно на лист гипсокартона, а не к бетонной стене. Складные опоры увеличивают прочность крепежа.

Складные анкеры для гипсокартона

Складной анкер может иметь разный тип шпилек — крюк, кольцо или винт. Опоры могут быть либо складные, либо опрокидывающиеся. Складные опоры снабжены пружинами, опрокидывающиеся — нет.

Складные анкеры пригодятся для не очень тяжелых предметов интерьера — полки, часы, картины, зеркала. На потолке с их помощью можно повесить люстру.

Размеры

Выбирая “молли”, крайне важно обратить внимание на его размеры. Этот параметр необходимо учитывать, ведь именно от него и будет зависеть, как прочно дюбель осядет в листе ГКЛ. Выбирать подходящий размер нужно с учетом толщины листа гипсокартона

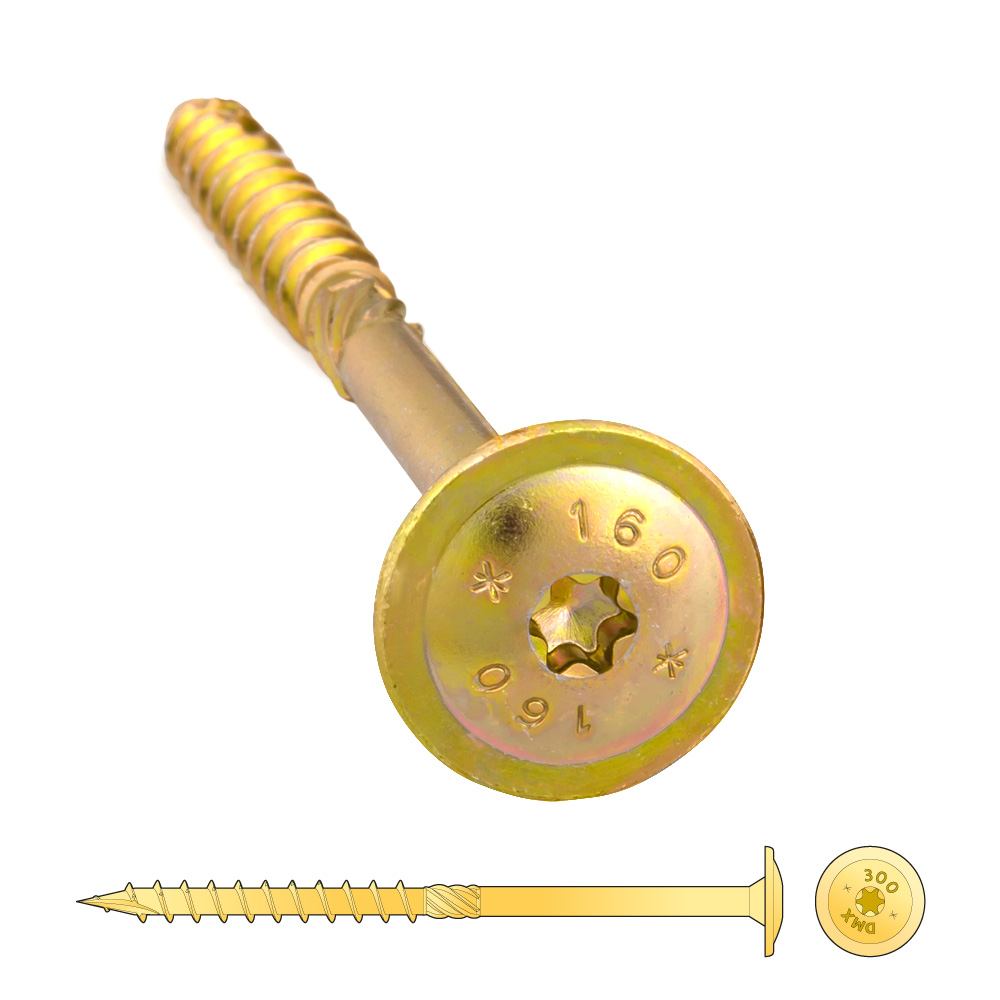

Этот же момент нужно учитывать при выборе кровельного самореза по дереву

Выбирать подходящий размер нужно с учетом толщины листа гипсокартона. Этот же момент нужно учитывать при выборе кровельного самореза по дереву.

Таблица 1 – Размеры


4 х 21	6
4 х 32	7,18
4 х 38	8,5
4 х 46	9,4
4 х 54	9,5
4 х 59	10,9
5 х 37	11,8
5 х 52	15,5
5 х 65	19,7
5 х 80	23,6
6 х 37	15,6
6 х 52	20,8
6 х 65	26,4

Fischer PD

Одна из самых новых и удобных разработок в сфере крепежа для гипсокартона. Принцип действия оригинален тем, что при закручивании самореза внутрь дюбеля его конический хвостовик вдавливается в пластиковую гильзу, заставляя раскрываться крылья-упоры. При небольшой толщине листа они осуществляют прижатие с тыльной стороны. Если толщина гипсокартона значительна, они заклинят дюбель в просверленном отверстии.

Выдерживает такой крепеж 12–15 кг. Установить его просто:

Готовится отверстие в гипсокартоне.
Вставляется дюбель. Продольные ребра предотвратят его проворачивание, а усиленный фланец не позволит ему провалиться в отверстие.
Закручивается стопорный винт. По мере его продвижения раскрываются «крылышки» и происходит фиксация дюбеля.

Дюбель Molly

Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.

Процесс установки следующий:

Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.

Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.

А вот и видеоинструкция по монтажу Molly:

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Вреден ли гипсокартон? Состав и экологичность материала

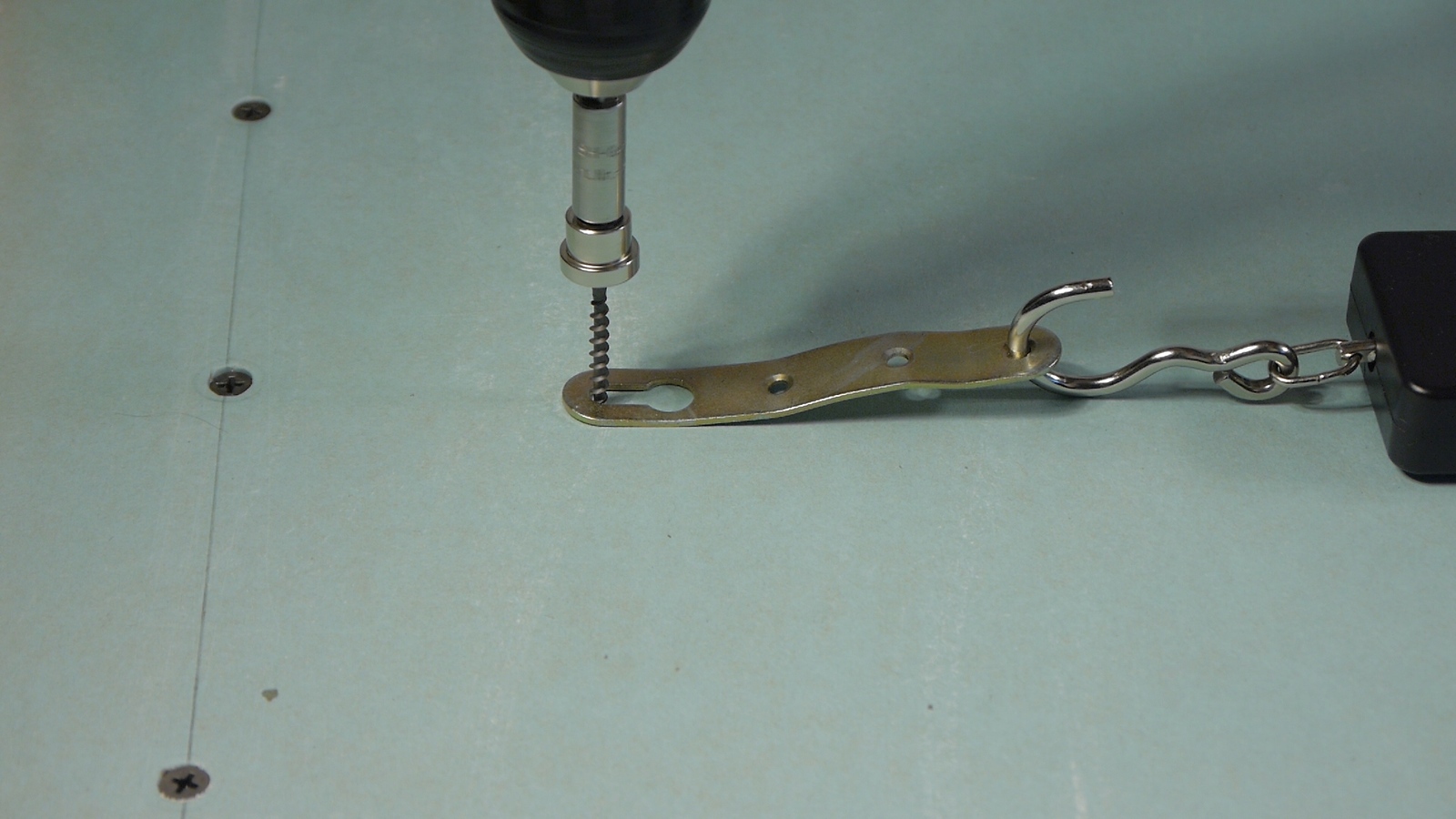

Особенности монтажа в гипсокартон

Для получения качественного результата целесообразно руководствоваться следующими рекомендациями:

Диаметр отверстия не должен быть больше гильзы, изделие должно входить плотно.
Учитывая заявленную нагрузку, необходимо принимать во внимание структуру гипсокартона. Любое точечное воздействие способно привести к деформации, поэтому количество крепежных точек лучше увеличить.
Вкручивать винты нужно без напора, при использовании электрического инструмента – на небольших оборотах

Если провернуть пластиковый корпус, то работа заметно усложнится.
Чем большую площадь прилегания имеет изделие, тем лучше.

Использовать дюбели рекомендуется для навешивания незначительных по весу и объему предметов интерьера, для тяжелых деталей и оборудования должны быть предусмотрены закладные.

Зонтик

Еще один вид крепежа в гипсокартоне – дюбель-зонтик. Название полностью описывает принцип работы такого дюбеля. Конструктивно он состоит из двух пластин, разжимаемых пружиной. Монтаж такого крепежа не составит труда для неопытного человека. В заранее просверленное отверстие вставляют зонтик со сжатыми пластинами. Как только они достигнут свободного пространства, пружина их раздвинет и надежно зафиксирует. Нетрудно догадаться, что такой вид крепежа подходит для потолка, смонтированного из гипсокартона. С помощью зонтика легко крепить люстру или подвесить кашпо с цветами. Гипсокартон – достаточно хрупкий материал, а потолочный (толщиной 9,5 мм) и подавно, поэтому не стоит пытаться закрепить с помощью такого крепежа боксерскую грушу.

Дюбель-зонтик

Еще один известный тип крепежа – это дюбель-бабочка. Конструктивно и по принципу действия он напоминает молли, но есть и небольшие отличия. Во-первых, его изготавливают из пластика, во-вторых, при фиксации в гипсокартоне площадь крепления меньше, ниже и допустимая нагрузка на него. Монтаж же не отличается – вначале сверлят отверстие, затем вставляют в него дюбель-бабочку, но не до упора. После этого, придерживая его плоскогубцами, вкручивают саморез до тех пор, пока лепестки бабочки начнут раскрываться. Когда это произошло, загоняют дюбель до упора и затягивают саморез. Надежная фиксация обеспечена.

Подводя итоги, характеризуют дюбеля следующим образом:

Molly – выдерживает нагрузку до 35 кг;
Driva – подходит, если нагрузка до 25 кг;
«Зонтик» – лучший выбор для крепежа люстр;
«Бабочка» – облегченный вариант молли.

Более наглядно способы крепления дюбелей в гипсокартоне можно увидеть, посмотрев видео :

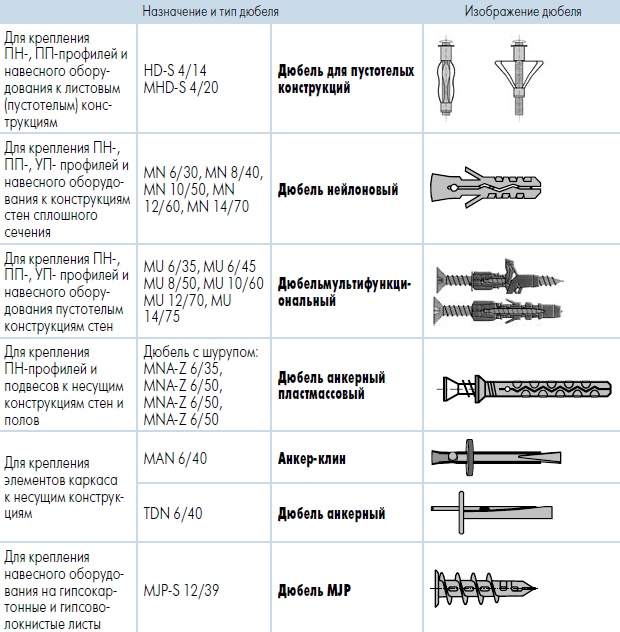

Семейство дюбелей имеет свои виды и подвиды

Обратная сторона дюбеля.

Необходимость закрепления в гипсокартонных листах тяжелых предметов требовала определить основной принцип такового крепления. И достаточно быстро этот принцип был найден. В хрупкую гипсовую среду вводится сердечник имеющий плотное неподвижное соединение с гипсом, напоминающее клепку. При этом давление распределяется в соединении равномерно, а особенности конструкции допускают демонтаж поддерживающих саморезов или шурупов.

Более того, появилось несколько видов данных дюбелей:

Дюбель driva для гипсокартона;
Дюбель molly для гипсокартона;
Дюбеля для гипсокартона «бабочки»;
Дюбель гвоздь для гипсокартона.

Обзорная экскурсия по дюбелям

Вышеназванные дюбели для гипсокартона имеют свои плюсы и имеют свои минусы. Это связано не только с выдерживаемой нагрузкой, но и с методом монтажа крепления, материалом из которого они изготовлены. А теперь осмотрим местные дюбельные достопримечательности, а данная инструкция-путеводитель будет вам весьма кстати.

Дюбель «Дрива»

Дюбель Дрива для гипсокартона.

Дюбель «Дрива» для гипсокартона имеет достаточно широкое применение и выпускается в двух подвидах:

Металлический – изготовлен из сплава цинка;
Пластиковый – как правило, нейлоновый или полиэтиленовый.

Дальнейшим действием является вкручивание самореза или шурупа диаметром 3.5-4.5 мм непосредственно в крестовидную щель внутри дюбеля. Единственной относительной сложностью является подбор самореза необходимой длины, но это поправимо.

При выборе самореза складываются две сосавляющих:

Длина дюбеля составляет 23 мм для пластика и 33-44 мм для металла;
Толщина фиксируемого предмета (тут уж извините, мы не знаем, что вы хотите прикрепить);

Теперь о достоинствах крепления:

Не нуждается в свободном пространстве за листом;
Цена дюбелей относительно низкая (при этом стоимость металла безусловно будет выше пластмассы).

В идеале предполагается бита-насадка для монтажа пластмассового дюбеля;
Нагрузка на вырыв изделия из материала составляет 25 кг и более для пластика, для металла 32 кг и более;

Дюбель «Молли»

Дюбель Молли во всей красе.

Дюбель молли для гипсокартона представлен на фото. В отличии от предыдущего дюбеля, молли имеет другой тип монтажа. Под него сверлится отверстие сверлом диаметром 8 мм.

Затем вставляется дюбель в гипсокартон, бортик с двумя зубцами плотно придавливается к материалу, что в свою очередь предотвращает прокручивание анкера в момент проведения фиксации. Далее винтом, идущим в комплекте с дюбелем, отверткой или шуруповертом конструкция по резьбе с внутренней стороны поджимается к гипсокартонному листу.

При этом центральная часть втулки скручивается, обеспечивая надежную фиксацию изделия в материале. Заклепка на месте.

Преимущества данной конструкции:

Шурупы идут в комплекте с дюбелями;
Выдерживают высокие нагрузки до 35 кг;
Существует возможность демонтажа.

Недостаток – относительно высокая цена.

Дюбель «Бабочка»

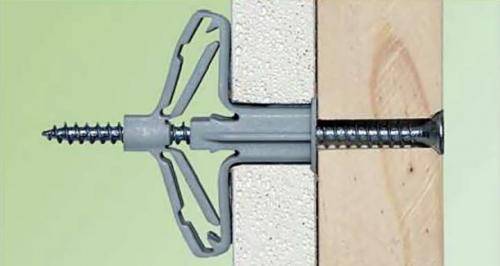

Бабочка, не бабочка, а сходство есть.

Дюбель по гипсокартону «бабочку» можно считать облегченным вариантом дюбеля молли. Монтаж его также требует сверления отверстия под дюбель.

Затем, вставив дюбель в гипсокартонный лист фиксируем его, а шурупом соответствующего размера заднюю часть втулки поджимаем к внутренней части гипсокартона прокручивая винт по часовой стрелке. Промежуточные крылья конструкции расправляются подобно крыльям бабочки, из-за чего этот дюбель и получила свое название.

Преимущества подобны дюбелям Молли, однако в отличие от них, дюбеля по гипсокартону бабочки способны выдерживать только 28 кг.

Недостатки – как и у любого пластика.

К сведению! Все расчеты на вырыв изделия, приводятся для стенового листа гипсокартона в 12.5 мм, естественно, что на лист который считается потолочным и имеет толщину 9.5 мм используются соответствующие крепления и расчеты идут с соответствующими поправками.

У нас есть целая статья по этому виду дюбелей:

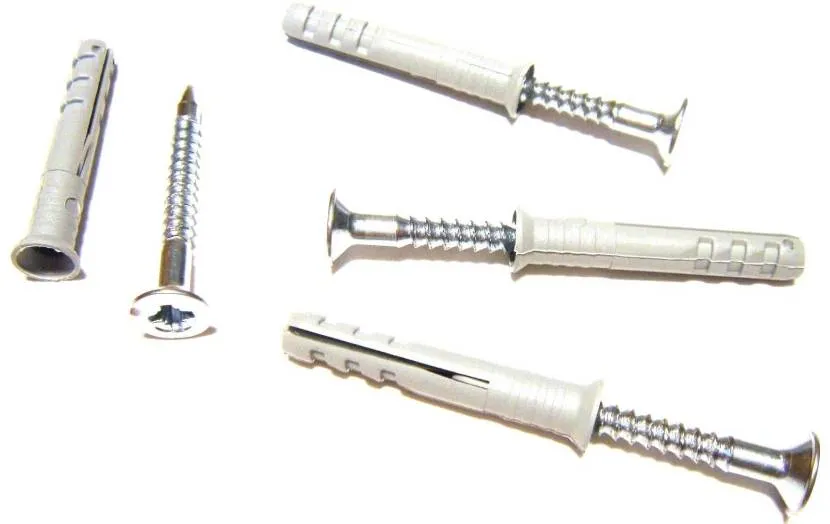

Дюбель-гвоздь

Вот и дюбель гвоздь.

Дюбель гвоздь предназначен для стационарного крепления изделия, не приемлет демонтажа. На гипсах его используют для сквозного монтажа карнизов, дверных коробок, кабельных каналов, реек, плинтусов, и т.д.

Для монтажа дюбель вставляется в заранее приготовленное отверстие, а гвоздь вбивается молотком. У такого крепления есть только одно достоинство — быстрота его монтажа.

Другие виды креплений можно посмотреть в нашей статье Крепеж для гипсокартона
