Инструкция по укладке теплого пола греющим кабелем под плитку своими руками
Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.
Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем. Чтобы обеспечить качественную адгезию, поверхность грунтуют
Если имеются трещины, их заделывают с помощью цементной смеси
Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.
Теплый пол устанавливать несложно
Выбор проекта для пола
Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций
Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало
Теплоизоляция
На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.
Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру
Установка терморегуляторов и датчиков
Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.
Несколько разновидностей терморегуляторов
Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.
Гофрированная трубка с датчиком температуры
Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.
Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.
Укладка кабелей
При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.
Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.
Проверка качества соединений с помощью мультиметра
До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.
Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.
Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.
В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.
Прокладка кабеля
Заливка стяжки
Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.
Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток
Укладка плитки
Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем
Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем. При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости
Важно, чтобы напольное покрытие было ровным
При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости
Важно, чтобы напольное покрытие было ровным
Установка теплого пола
Длина укладки трубы
Немаловажным при раскладке трубы является длина самого контура. Если вы сделаете слишком длинную спираль или змейку, то насос попросту не сможет продавить контур.
Поэтому тут важно соблюдать два правила:
- Длина одного контура не должна превышать 80-100 метров. Правильно не жесткое. То есть, если вы немногим превысите длину, то это не значит, что все станет плохо. Просто лучше лишний раз этого не делать.
- Все контуры желательно делать схожими по длине
Для расчета длины следуем следующей таблице:
| Диаметр трубы (мм) | Материал трубы | Допустимая длина (метр) |
| 16 | металлопластик | 80 ÷ 100 |
| 18 | сшитый полиэтилен | 80 ÷ 120 |
| 20 | металлопластик | 120 ÷ 150 |
Регулирующие и контролирующее температуру устройство
За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.
Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.
Терморегуляторы бывают механическими и автоматическими:
- Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
- Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.
Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.
Какие известные разновидности электрических полов существуют
Современный рынок материалов для строительства представляет своим потребителям три различных электро-пола:
- Пленочные.
- Нагревательные кабели.
- Нагревательные маты.
Пленочные электрические полы еще называют инфракрасными. С их помощью можно за считанные часы провести раскладку обогрева и не уменьшить объем комнаты. Такой вид пола станет обеспечением быстрого роста температур в любой комнате.
Традиционно установка пленочного пола начинается с планирования раскладки инфракрасных пластин в помещении. Не забывайте убрать из общей площади, площадь занятую мебелью. А теплоотражающий материал должен располагаться по периметру всего помещения.
Если такой пол будет использоваться как главная система обогрева, то размер покрытия обязан составлять не меньше чем 70 %. В виде дополнительного – будет достаточно 45%, от общей площади.
Нужно запомнить, что размер полос пленочных полов обязан быть не более 7 метров – если ширина в 1 метр; 10 метров – 0,8 метра; 13 метров – ширина 0,5 метра.
Разрезаются полосы пленочного пола строго по указанному месту разреза, и укладываются медными элементами вниз. Нужно обязательно избегать перекрытий соседних участков, а по окончанию раскладки скрепить полосы между собой специальным скотчем, применяемым в строительстве.
Нагревательные кабели отличаются от других видов своей большой линейной мощностью. Именно из-за этого он обязан быть расположен в слое цементной стяжки толщиной около 5 сантиметров. Для укладки таких электрических полов требуется определенная степень квалификации, а сама система пригодна к использованию не менее чем через месяц.
Маты для обогрева имеют маленькую мощность, поэтому их можно размещать в слоях плиточного клея прямо под плиткой из керамики. Поскольку электро-кабель закреплен на сетке из пластика, установка такого вида теплого пола не представит большого труда, и ее можно выполнить самостоятельно. Необходимо для этого просто разложить нагревательные маты на напольной поверхности, придавая им необходимую форму, разрезая сетку, но не сам кабель.
Смонтированная конструкция готова к использованию уже через пару дней после абсолютного высыхания клея. Расположение матов непосредственно под плитами даст возможность достичь эффекта «теплых полов» за очень короткий промежуток времени.
Технология укладки теплого пола под плитку своими руками
По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:
- в спальне — 100-150 Вт/мВІ;
- в кухне и коридоре — 150 Вт/мВІ;
- на балконе и лоджии — 200 Вт/мВІ;
- в сантехническом узле — 150-180 Вт/мВІ.
Укладываем теплый пол под плитку
Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.
Стержневой теплый пол
Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.
Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.
Стержневой пол на утеплитель
Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.
К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.
Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.
Кабельный теплый пол
Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.
Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.
В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:
- резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
- саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
- электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

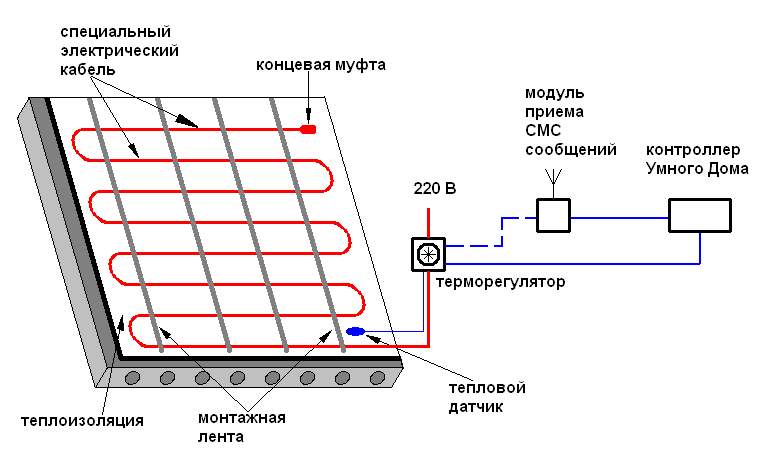

Схема укладки теплых полов
Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.
Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.
Как рассчитать мощность и количество кабеля для обогрева помещения
Прежде чем приступить к монтажу саморегулирующегося тёплого пола необходимо вычислить мощность и длину контура. Так же мы предлагаем узнать сколько электроэнергии потребляет теплый пол на 1 м2 в час, месяц.
Расчёт мощности
Рассчитывать тепловую мощность обогревающей саморегулируемой системы необходимо с учётом особенностей отопления. То есть, основным или дополнительным источником тепла будет выступать тёплый пол.
Но как уже говорилось выше, саморегулирующийся шнур осуществляет периодический сброс напряжения, для поддержания поверхности пола в комфортном состоянии. Поэтому, тепла будет не достаточно для обогрева помещения, и использовать саморегулирующийся пол как основной не советуют.
Как вспомогательный обогрев, рекомендовано применять кабель для такого пола с мощность минимум 110 — 140 Вт на квадратный метр . Причём, чтобы уровень обогрева был на высоте, требуется сделать теплоизоляцию.
Большое значение играет и размер помещения, в котором будет стелиться греющий элемент. Не рекомендовано размещать контур под тяжёлой мебелью и сантехникой, это излишняя трата электрической энергии.
Исходя из этого, расчёт нагрузки выглядит так — умножается площадь обогреваемого помещения на норму на метр квадратный.
Определение длины контура
Чтобы вычислить требуемый размер конура, нужно заглянуть в паспорт кабельного изделия. В нём отражена мощность на метр провода. Она варьируется от 5 до 150 Вт. Такой разброс в напряжении саморегулирующего кабеля вызван огромной сферой его использования.
Рассмотрим определение длины контура на примере. При нагреве электрошнура до 28 градусов, а нижней поверхности напольного покрытия до 25, требуется провод с мощностью 17 Вт. На площадь 10 м2 потребуется 70 метров нагревательного контура.
Какую систему выбрать
Системы напольного отопления делятся на водяные и электрические. Оба вида востребованы, и однозначно сказать какой из них лучше, нельзя. Чтобы определиться с выбором, следует ознакомиться с их характеристиками, сравнить плюсы и минусы.
Водяной пол
Основным условием для монтажа водяных полов является возможность прямого подключения к центральной отопительной системе или обустройство отдельной бойлерной. В многоквартирных домах такие полы могут использоваться лишь в том случае, если они изначально были заложены в проект. В стандартных городских квартирах их монтаж запрещен, поскольку давление воды в системе рассчитано исключительно на радиаторное отопление.
Водяной теплый пол

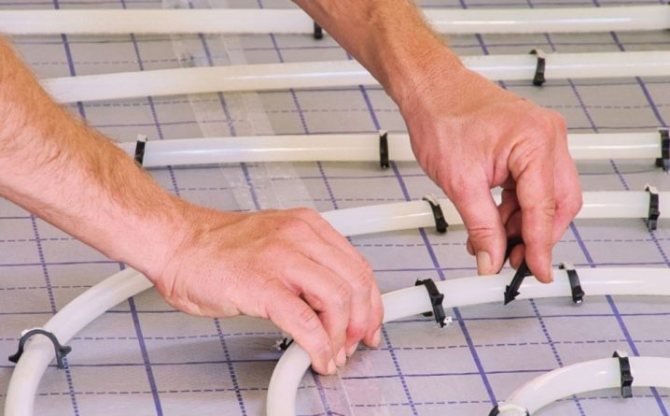

Для устройства теплых полов используются металлопластиковые или полимерные термостойкие трубы, благодаря которым система бесперебойно функционирует 40-50 лет, при условии правильной укладки и подключения. Такой обогрев является низкотемпературным, и чаще всего применяется как вспомогательное отопление. В то же время, он может выступать и в качестве основного источника тепла, особенно для небольших помещений.
Трубы для водяного теплого пола
Строение полиэтиленовой трубы
Таблица характеристики полипропиленовых труб
Система состоит из распределительного узла, в который входит коллектор, насос и смесительный узел, и отопительного контура. Оптимальной площадью для обогрева одним контуром считается 10-15 м2, поэтому для больших помещений проектируется система с несколькими контурами и возможностью отдельного отключения каждого из них.
Схема коллектора для теплого водяного пола
Плюсы водяного пола:
- длительный срок службы;
- низкий расход энергоносителей;
- безопасность;
- отсутствуют ограничения по расстановке мебели.
Минусы:
- сложность проектировки и монтажа;
- большая толщина конструкции и, как следствие, высокая нагрузка на основание;
- в случае протечки требуется капитальный ремонт пола и полная замена контура.
Электрический пол
Электрические системы теплых полов оснащаются различными типами нагревательных элементов, и в зависимости от этого делятся на кабельные, пленочные и термоматы.
| Тип пола | Характеристики |
|---|---|
 Кабельный | Самый распространенный вид, отличающийся простотой устройства. Монтируется в стяжке или слое плиточного клея, удобен при укладке на маленькой площади. Кабель выпускается полностью готовым к монтажу, поэтому его нельзя укорачивать либо наращивать. Во избежание перегрева, после монтажа над ним нельзя устанавливать мебель |
 Пленочный | Представляет собой тонкие полосы термостойкого полиэстера с запаянными внутри нагревательными элементами. Такое устройство обеспечивает очень быстрый и равномерный обогрев. Пленочные полы собираются из отдельных частей на месте монтажа и укладываются непосредственно под напольное покрытие. В стяжку и плиточный клей их устанавливать нельзя, поскольку щелочная среда разрушает пленку |
 Термоматы | Разновидность кабельной системы. Выпускаются в виде тонких рулонов из стекловолокна с закрепленным кабелем. При монтаже на сложных поверхностях стекловолокно допустимо подрезать, чтобы удобнее развернуть часть секции. Использование электрических матов существенно упрощает монтаж системы |
Монтаж термоматов
Систему теплых полов, состоящих из термоматов, укладывать значительно проще.
После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.
Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.
Это позволяет укладывать термоматы максимально удобным способом.
Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.
Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.
Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.
Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.
Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.
Способы установки теплого пола под разное покрытие.
Основные виды системы теплого пола
Независимо от типа теплого пола основой его конструкции является нагревательный элемент. При этом каждый тип системы имеет свое строение и принцип работы.
ИК пленочное устройство
Такой вид оборудования для теплых половых покрытий состоит из крепкого термостойкого пленочного покрытия, между слоями которого находится греющий проводник — углеродная пастообразная смесь.
Все элементы нагрева в системе соединены медными шинами, которые пропускают ток к источнику инфракрасного излучения. При этом тепловая энергия направляется не только для обогрева воздуха, а и расположенных вблизи предметов.
При выборе пленочных отопительных устройств учитывается их мощность – от 130 до 230 ватт на метр квадратный. Укладка греющей конструкции проводится непосредственно под финишную поверхность. Использование стяжки для систем обогрева такого типа недопустимо.
Инфракрасный пленочный пол
Стержневой карбоновый пол
Такая система обогрева состоит из гибких карбоновых стержней, которые являются ее греющими компонентами. Работает оборудование от электрической сети. Ток поступает к устройству по проводникам из меди. Они объединяют стержни в единую систему.
Максимальная длина такого греющего изделия достигает 25 метров. Ширина стержневого мата составляет 83 сантиметра при шаге 9 -10 сантиметров. Особенностью системы является способность понижать показатель мощности при достижении на участке максимального температурного режима.
Стержневой карбоновый пол
Резистивный греющий кабель
Устройство представляет собой облаченный в защитную оболочку кабель. Он может состоять из одной или двух жил. Нагрев поверхности пола происходит за счет прохождения по проводу электрического заряда.
При укладке резистивного кабеля берется во внимание его длина
Она имеет немаловажное значение, так как резать устройство нельзя. Выпускают одножильную и двухжильную кабельную систему обогрева длиной от 7 до 22 метров
Все характеристики, включая мощность оборудования, указываются в инструкции, прилагаемой к каждой отдельной модели
Выпускают одножильную и двухжильную кабельную систему обогрева длиной от 7 до 22 метров. Все характеристики, включая мощность оборудования, указываются в инструкции, прилагаемой к каждой отдельной модели.
Резистивный греющий кабель
Термоматы
Нагревательные маты – это тот же резистивный кабель, но имеющий армирующую основу в виде сетки. При этом провод зафиксирован определенным шагом. Длина матов может быть разная, а ширина чаще всего составляет 45 сантиметров.
Благодаря сетке, которая удерживает кабель, намного облегчается монтаж системы. Укладка оборудования проводится в стяжку или на клеевой раствор.
Средняя мощность изготавливаемых термоматов составляет на один метр квадратный 150 ватт. При разделении устройства на необходимые части разрезы делаются только по армирующему материалу, резистивный кабель при этом должен быть не тронутым.
Нагревательный мат
Как установить своими руками?
Установить самому электрический пол также можно. Для этого следует соблюдать определенные правила.
Пошаговая инструкция установки ЭТП:
- выровняйте черновую поверхность и ликвидируйте все ее дефекты;
- постелите теплоизолирующий слой. Фольгированная сторона должна смотреть на потолок;
- уложите сам ЭТП, который состоит из провода, греющих матов либо инфракрасной пленки;
- для кабеля используется крепеж в виде стяжки, для тепловых матов потребуется клеевое средство, а на пленку можно сразу установить финишную поверхность;
- после укладки теплого пола можно осуществлять подключение к термостату и проверять на все работоспособность.
Как подобрать электрокабель
Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели соединяются при помощи особых муфт.
Стержневой компонент резистивного кабеля — это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию. С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла. Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.
Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.
Выбор кабеля для теплого пола
Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он расположен как петля. Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.
Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока. Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно. Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.
Как правильно рассчитать пол
В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:
- лоджия и балкон — 200 Вт/м2;
- кухня, коридор и прихожая — 150 Вт/м2;
- спальня — 100 — 1500 Вт/м2;
- ванная комната и туалет — 180 Вт/м2.
Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.
При расчете необходимо исключить площадь, занятую стоящими на полу предметами — это может быть холодильник, диван, ванна, шкаф и так далее. Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы. Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.

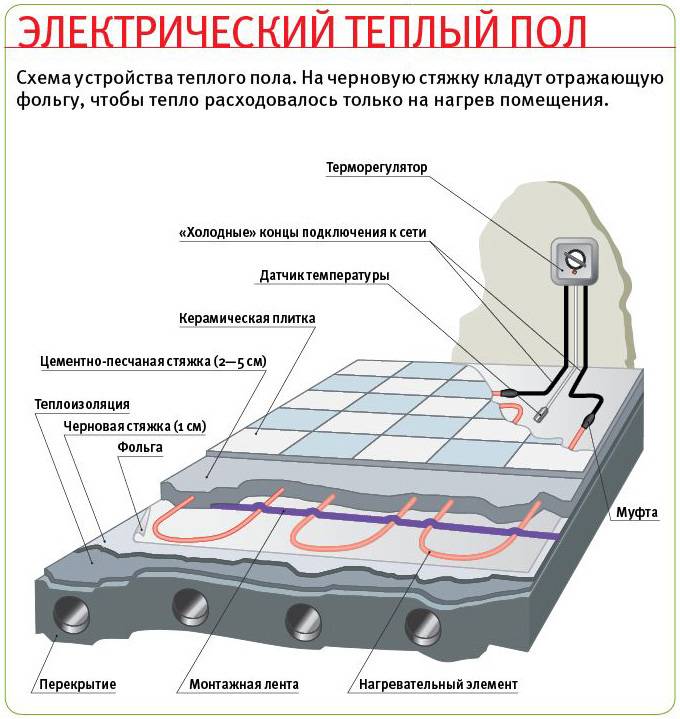

Электрический кабель для теплого пола
Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.
Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя. Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения. Именно в ней и будет выложен электрический обогревающий пол.
Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания. Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться. После того как план составлен на листе его нужно перенести на половую поверхность.
