Преимущества и недостатки использования дровокола
Наверняка не все чётко понимают нужен ли им этот агрегат, ведь большинство людей колют дрова вручную. Давайте ознакомимся с главными плюсами и минусами использования этого устройства и попытаемся понять целесообразна ли его покупка (сооружение).
К достоинствам относится:
- Минимальное участие человека. Всё, что от вас требуется – следить, чтобы все процессы протекали правильно и заниматься подачей дров. Всё остальное дровокол сделает за вас.
- Скорость и эффективность. Естественно, электрическое устройство, оснащенное двигателем, работает намного быстрее и, в отличие от человека, не требует отдыха и перерывов. Благодаря возможности беспрерывной работы, вы получите нужное количество дров за небольшой промежуток времени.
- Удобство. Использование дровокола сохранит не только время, но и здоровье, так как в процессе работы вам не придётся даже наклоняться. Этот факт непременно порадует людей, страдающих от болей в спине.
- Эксплуатация в любое время. Аппарат всегда должен быть в исправном состоянии, чтобы вы без проблем могли нарубить необходимое количество дров.
- Простота использования. Как ни странно, но справиться с устройством сможет даже хрупкая женщина. При работе не требуется использование грубой силы, поэтому проблем с эксплуатацией дровокола не возникнет.
Небольшой электрический дровокол поможет гораздо быстрее справиться с рубкой дров Существуют мобильные дровоколы, это обычно прицепы на колесеах, с помощью которых можно нарубить дров в любом месте
Конечно, нельзя забыть и о недостатках, которые тоже имеют место быть. К ним относят:
- Конструкция дровокола довольно сложная, особенно если говорить о гидравлических моделях, поэтому уход за ними должен быть тщательным и своевременным. Если какая-то деталь выйдет из строя, могут возникнуть сложности в процессе её замены.
- Дровоколы имеют относительно высокую стоимость. Но если вы решите соорудить устройство своими руками, то сможете значительно сэкономить.
Другое дело, если в вашем распоряжении есть целое хозяйство. В этом случае дровокол станет для вас верным помощником и сэкономит большое количество времени и сил. Те, кто занимается промышленной заготовкой дров, также не смогут обойтись без этого устройства.
Для очень маленького объема работ экономнее будет использовать обычный топор-колун
1 Разновидности дровоколов
Все дровоколы по сфере использования подразделяются на:
- Бытовые. Это может быть как самодельный дровокол, так и покупной агрегат, который имеет небольшую производительность. Самостоятельно можно сделать реечный или гидравлический тип.
- Профессиональные. К ним относятся дровоколы и станки, которые имеют большое количество функций и высокую производительность.
В зависимости от положения бревен, их можно разделить на:
- Горизонтальный тип. Бревно помещается на горизонтальный желоб. В процессе работы станка может само бревно двигаться к ножу, либо наоборот.
- Вертикальный тип. Бревно устанавливается вертикально, а сверху на него давит винтовой нож, разделяя на поленья. Обычно такой способ раскола присущ профессиональным машинам.
- Смешанный тип. Он сочетает себе два способа расположения бревен. Обычно такой механизм содержат дровокольные станки.
По типу питания они подразделяются на модели:
- С электрическим двигателем. Их работа основывается на действии гидравлического насоса. Это наиболее простые в эксплуатации реечные конструкции, которые устанавливаются даже в помещении. Также их можно сделать своими руками. Единственная особенность – это необходимость доступа к сети.
- С бензиновым двигателем. Это более мощные и серьезные модели, которые используются как в промышленной сфере, так и для частного использования.
- Конструкции на тракторной тяге. Их применяют в фермерских хозяйствах, лесозаготовительных и других предприятиях.
- С комбинированными двигателями.
По принципу работу можно разделить:
- Гидравлический тип, который можно сделать самостоятельно. В работу его приводит специальный гидравлический насос, давящий на нож. Он в свою очередь с огромной силой воздействует на чурбак, раскалывая его на части.
- Конусный тип. Распилка дров производится конусом с резьбой, который в процессе вращения врезается в бревно, разделяя его на части. Так же как и реечный дровокол, его достаточно просто сделать самостоятельно. Единственным нюансом является необходимость в более мощном двигателе.
1.1 Делаем дровокол своими руками
Самодельный гидравлический дровокол – это возможность самостоятельно сделать агрегат, способный обрабатывать большие объемы древесины. Силовым элементом в нем выступает цилиндр. Его шток выдвигается в результате давления внутренней жидкости. Немаловажную роль здесь играет двигатель и насос.
Аппарат сделанный своими руками
Наиболее сложным этапом является создание гидравлической части. Она включает в себя следующие элементы:
- цилиндр с толкателем;
- насос;
- узел, управляющий гидравлической жидкостью;
- масляный бак;
- двигатель, который приводит в работу насос.
Все эти детали можно приобрести самостоятельно либо извлечь из тракторной техники, которая вышла из строя. Рама для дровокола должна быть изготовлена из металла. С этой целью могут использоваться уголки, профильная труба или швеллеры. Самодельный гидравлический дровокол может быть мобильного типа, если присоединить к раме колеса или шасси.
1.3 Пошаговая инструкция
С минимальным знанием чертежей и технологии обработки металла, можно сделать дровокол за 1-2 дня. Для этого потребуется пройти несколько этапов:
- Простая конструкция включает в себя вертикальную металлическую раму, которая устанавливается на платформу и домкрат.
- Верхняя часть рамы используется для удержания дров, поэтому она должна быть разъемной. Это значит, что значения диаметра и длины будут отличаться.
- Простая конструкция (винтовой или реечный тип) предполагает использование автомобильного домкрата. При этом для более сложного дровокола потребуется применение гидравлического домкрата. Как правило, он устанавливается на станине передвижного или стационарного типа.
- К другой части станины монтируется клиновидный нож, который будет колоть дрова. Они могут быть различных размеров, так как нож фиксируется в нескольких положениях.
- В средине дровокола устанавливается ложе, предназначенное для укладки дров. В процессе вращения ручки домкрата упорная часть штока будет давить на дрова, а нож раскалывать их.
- Через рукоятку будет происходить сбрасывание давления масла в цилиндре. Сам же шток с помощью пружин будет принимать изначальное положение.
Способы изготовления
Процессы изготовления различных видов дровоколов отличаются друг от друга не только используемыми материалами, но и порядком действий. Во всех случаях нужно будет учитывать особенности, которые помогут смастерить по-настоящему эффективное устройство.
Пружинный дровокол
Это изделие отличается простотой конструкции, поэтому сделать его своими руками сможет каждый желающий.
Также можно воспользоваться следующей инструкцией:
- Первым делом заливают бетонное основание.
- Пока материал не застыл, в него вставляют металлическую стойку.
- К ней аккуратно приваривают станину, выполненную из швеллера. Длина основания должна быть в пределах от 60 до 100 см.
- При помощи сварки прикрепляют распорки. Их делают из стального уголка.
- К основанию приваривают стальные трубы, которые располагают горизонтально. Благодаря этому действию добиваются максимальной устойчивости конструкции.
- На следующем этапе работы берут отрезок швеллера длиной около 50 см.
- К одному из краёв заготовки приваривают направляющую для пружины.
- На втором конце проделывают отверстие, необходимое для крепления конструкции к основанию.
- После этого к станине прикрепляют наружный элемент шарнирного узла.
- Затем берут ещё один кусок швеллера (длина от 50 до 70 см) и вырезают в нём отверстие прямоугольной формы.
- В него вставляют внутренний стержень шарнирного узла и аккуратно приваривают.
- С противоположной стороны крепят колун и утяжелитель.
- Получившуюся конструкцию фиксируют на основании и надевают пружину.
Винтовой или конусный
Чтобы было проще изготовить такой механизм, необходимо найти его фото или инструкцию с подробным описанием необходимых действий. В противном случае выполнить работу будет намного труднее.
Правильная последовательность операций:

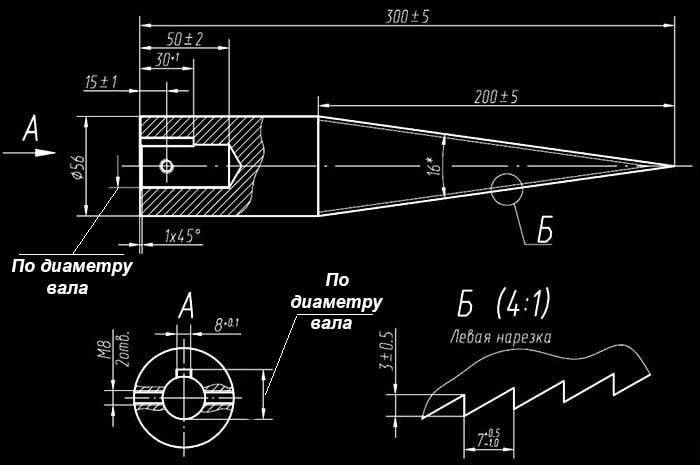

Из цилиндрической заготовки делают конус. Если самостоятельно выполнить такую работу трудно, то можно купить готовую деталь.
Конус помещают на токарный станок и наносят резьбу с шагом 7 мм и глубиной 2 мм.
Затем деталь надевают на вал и крепят при помощи штифтов.
На противоположный край вала насаживают 2 подшипника.
После этого приваривают фланец и опоры для крепления устройства на рабочей поверхности.
Между электродвигателем и валом устанавливают специальные распорки, которые будут использоваться для натяжения цепи или ремня.
Собранную конструкцию крепят к основанию, расположенному на рабочем столе.
После этого устанавливают конус
Важно, чтобы он располагался на высоте не менее 10 см от поверхности.
Надетый ремень или цепь закрывают металлическим корпусом.
То же самое делают и с двигателем.

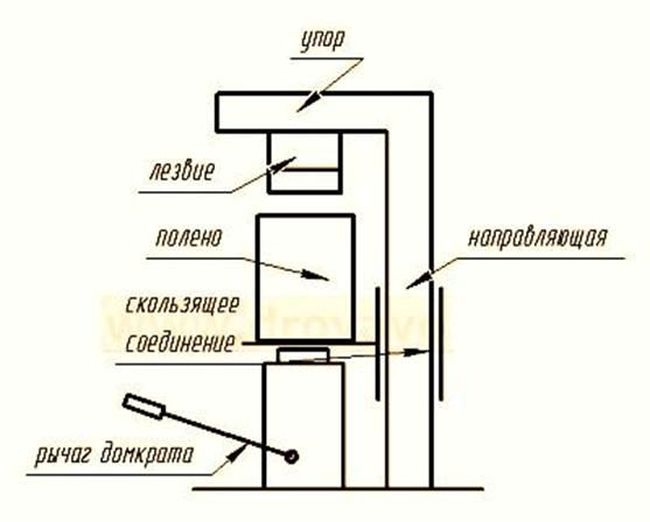

Гидравлическое устройство
Этот простой, но эффективный в работе дровокол можно изготовить даже из обыкновенного автомобильного домкрата. Такой способ позволит сэкономить время и снизить финансовые затраты.
Пошаговая инструкция:
- Швеллер разрезают на отрезки необходимой длины.
- Из них сваривают вертикальную раму, высота которой зависит от величины поленьев.
- К конструкции прикрепляют основание, также сделанное из швеллера.
- В нём вырезают отверстие для установки автомобильного домкрата.
- В середине верхней части металлической рамы закрепляют клин на винтовой передаче, имеющий форму конуса. Для этого заранее проделывают отверстие в швеллере и нарезают в нём резьбу.
Конструкции и особенности самодельных дровоколов
Кроме этого дровоколы делят по типу рабочего органа и по принципу его перемещения:
- Винтовой (конусный). Устройство представляет собой прочную станину, на которой установлен вал. На валу плотно посажен конусный винт, который редко можно встретить в продаже, но выточить на токарном станке — запросто. Его чертежи представлены на страничке. Принцип его действия прост — бревно устанавливается на станину, после чего винт вкручивается в него, и за счёт конуса раскалывает на две части.
- Балансирный. Старая, но надёжная конструкция. На станине закреплён маховик большого диаметра, который вращается электродвигателем с помощью цепи или клиноременной передачи. На определённом расстоянии от центра маховика шарнирно закреплён шатун, получается своего рода кривошип. Шатун приводит в возвратно-поступательное движение балансир, на конце его закреплён нож. Этим ножом и раскалывается полено, установленное на вертикально на подставке.
- Реечный дровокол. Не сильно производительный, но простой и надёжный станок, основанный на работе пары винт/гайка. На станине закрепляется полено с помощью упора, а нож соединён с гайкой. Винт приводится во вращение электродвигателем и медленно, но упорно движется навстречу бревну. Работает такая система не за счёт инерции, а за счёт огромного усилия, которое может создавать пара вращающийся винт-гайка.
- Гидравлические дровоколы. Эти устройства работают за счёт огромного давления в гидравлической системе, состоящей из насоса, гидравлической арматуры и гидроцилиндра. Даже небольшой гидроцилиндр с диаметром штока около 80-100 мм может создавать усилие в несколько тонн, чего вполне хватает для колки дров. Самая безопасная конструкция и более надёжна, чем реечная, поскольку в случае заклинивания ножа в чурке, срабатывает перепускной клапан от переизбытка давления.
Когда дров необходимо много
Для массовой подготовки дров используются дровоколы нажимного типа с на гидравлике или механическим реечным толкателем и неподвижным органом для работы – колуном. Толкатель пихает чурак на колун, который и раскалывает его на 2, 4 или 8 сегментов, подходящих для загрузки в топочную камеру печи. В обоих случаях скорость подачи чурака на колун определяется лучше всего качествами древесины и составляет 4-5 см/с. Чтобы на обратном ходу толкателя движок не «рвал обороты» и не потреблял очень много топлива/электричества, скорость обратного хода берут 7-7,5 см/с. В данном случае за утро можно заготовить до полутонны и более дров.
Еще про безопасность
Рукодельный дровокол может быть сделан точно также заводским с горизонтальной или вертикальной подачей чурака, см. рис.:
Дровоколы с вертикальной и горизонтальной подачей древесного чурбака
Дровоколы вертикального типа компактнее и дают возможность применить более прочную П-образную станину. Однако вероятность выброса из вертикального дровокола чурака косослойного, суковатого, свилеватого, кривого и/или с непараллельными спилами либо его частей много больше, чем из горизонтального; боковые лапы здесь, как говорят, для успокоения души. Более того, оператор горизонтального дровокола хорошо находится вне зоны разлета частей чурака в нештатной ситуации; поражен он может быть только рикошетом. У вертикального дровокола территория разлета обломков фактически круговая и люди около него поражаются ими напрямую с полной силой. Благодаря этому собственными руками из случайных материалов которые всегда под рукой лучше делать дровокол горизонтальный, а вертикальный собственно тогда, когда подходящего места слишком мало. Стереотипный случай – стационарный дровокол с электрическим приводом. Оставлять его под чистым небом нельзя по требованиям безопасности, а вертикальный можно поставить в дровяном сарае.
Гидравлический
Гидравлический дровокол в этом сегменте намного более экономичный и производителен. Определяется это внешней характеристикой гидравлического привода, см. дальше, и тем, что мотор привода гидравлического насоса работает в стабильном режиме. Схема устройства, внешний вид и схема гидравлического привода с одним насосом показаны на рис.: мотор привода вращает гидравлический насос, тот нагнетает масло из бачка в систему, а распределитель подает его в пустоты гидроцилиндра прямого и обратного хода.

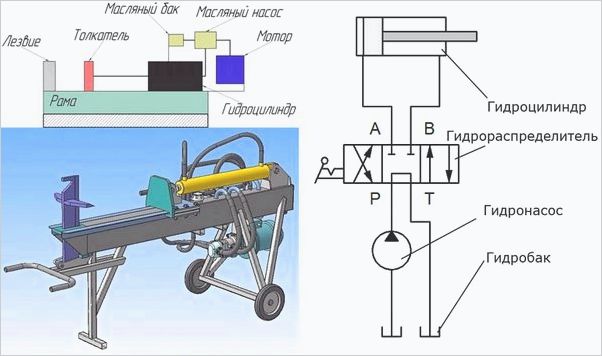

Схема устройства гидравлического дровокола
Серьёзный недостаток – владельцу-оператору следует иметь опыты работы с гидросистемами и их обслуживания. Менее значительный – надобность периодической замены масла, которое наличных средств стоит. Еще недостаток (в этом случае не очень большой) – мощность мотора отбирается и на прямом, и на обратном ходу, благодаря этому если есть наличие деталей (см. дальше) умельцы порой делают гидросистемы с 2-мя насосами для прямого и, маломощного, для обратного хода, см. ролик:
Видео: гидравлический дровокол вертикального типа
Безопасность гидродровокола средняя: возвратной пружины нет, и время переключения на обратный ход очень и очень велико – порядка 0,5 с у лучших брендовых конструкций. За этот зазор «вредный» чурак может успеть лопнуть и разлететься, даже в том случае, если оператор опытен и реакция его мгновенна.
Простейший дровокол своими руками

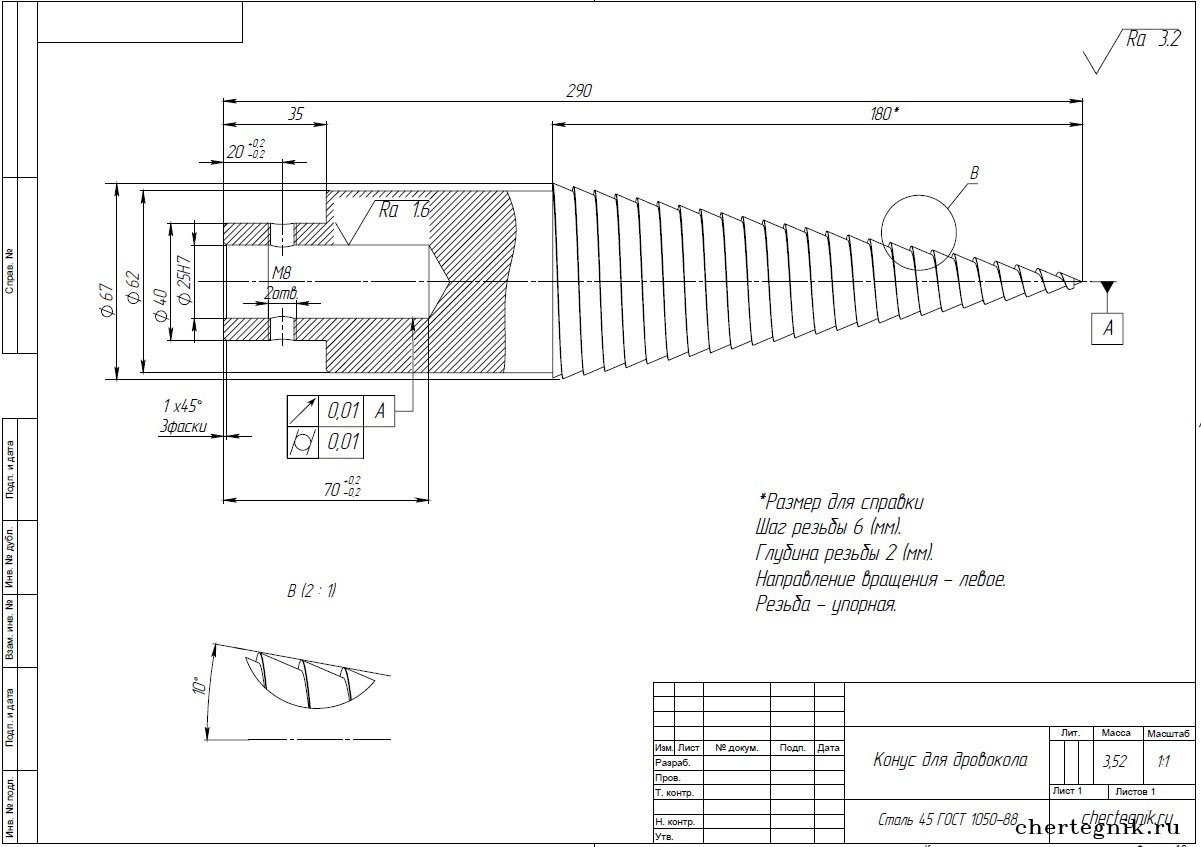

конусные дровоколыметаллический конус с резьбой
В случае когда нет возможности заказать или сделать конус на станке, данную деталь можно сделать своими руками при помощи болгарки. При этом не нужно сильно выдерживать чёткие размеры. В этом случае просто нужно вначале насадить болгарку на шкив электрического двигателя, и равномерно срезать металл, добившись её свободного вращения.

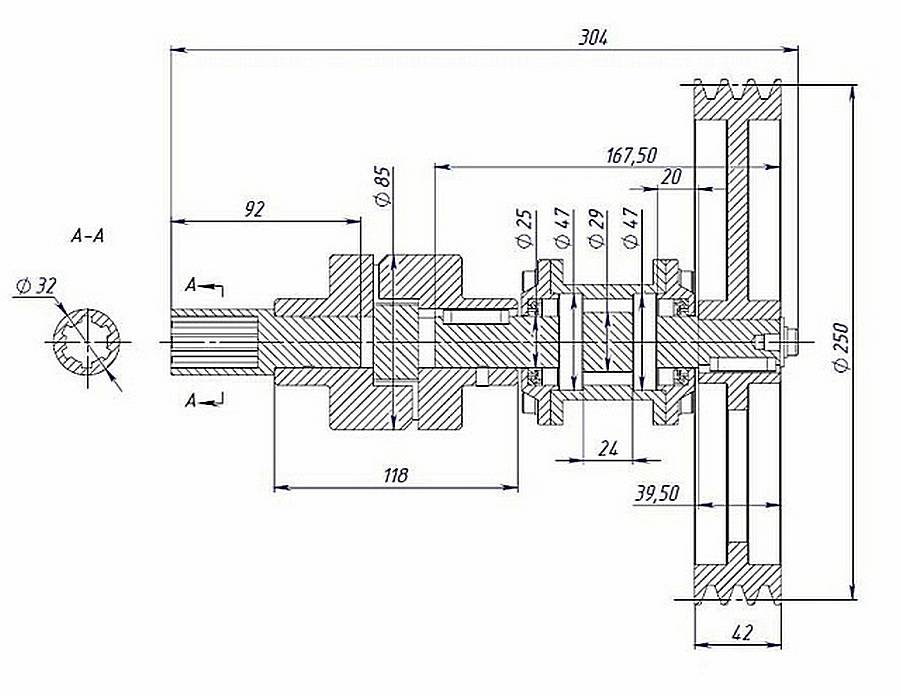

Готовый конус надевается на вал с подшипниками необходимого размера, где в конце находится фланец со звёздочкой от колеса мотороллера. Конус с резьбой крепится на валу с помощь болта или штифта, это даёт возможность с лёгкостью убирать его с вала и выкручивать из чурбака при заклинивании.
Снятый конус, заклинивший в бревне, можно с лёгкостью выкрутить из дерева с помощью газового ключа. Если конус зафиксирован на валу намертво, то, при заклинивании, появляется необходимость снимать цепь привода, поточу что вал двигателя не всегда можно повернуть в другом направлении.
https://youtube.com/watch?v=qG_v8ZBSoVY
Особенности изготовления
Способ работы этого винтового дровокола очень прост. Во время вращения конус, подобно саморезу, вкручивается в бревно, раскалывая его. Работая с дровоколом, нужно быть предельно аккуратным и соблюдать правила безопасности.
Разновидности дровоколов
Бытовые устройства имеют только лишь функцию раскола бревна. Профессиональные аппараты представляют очень сложную конструкцию, которая производит подачу древесины, торцовку по заданной длине, раскалывание и выброс колотых дров. Естественно, и цена, и производительность, и мощность этих устройств не идёт в сравнении с обычными заводскими дровоколами, и уж тем более своими руками.
По устройству подачи раскалываемой древесины дровоколы могут быть вертикальными, горизонтальными и комбинированными.
В горизонтальных аппаратах чурбак крепится на горизонтальном жёлобе. Причём, с учётом конструкции, или толкатель двигает полено к колющему ножу, или нож по направляющей движется по направлению к полену.
В вертикальных дровоколах полено подаётся вертикально, а передвигающийся нож сверху его раскалывает. Механизмы этой конструкции наиболее производительны, они занимают не такую большую площадь, но имеют и свои минусы. Так, во время работы вертикальных дровоколов нужно своими руками поддерживать раскалываемые поленья, что требует чёткого соблюдения техники безопасности.
Устройства комбинированного типа объединяют себе возможности описанных выше аппаратов и используются только на деревообрабатывающих заводах.
Учитывая источник питания, дровоколы делятся на такие виды:
- Аппараты на тракторной тяге. Такие устройства подсоединяются к гидросистеме трактора с мощным валом отбора. Это профессиональные и мощные аппараты, которые предназначаются для работы в крупных промышленных предприятиях, лесопромышленных фермах и комплексах.
- Дровоколы с дизельными или бензиновыми двигателями. Это очень мощные аппараты, которые используются, как правило, на лесозаготовках. Однако они подходят и для работы в загородных домах.
- Комбинированные устройства. Некоторые модели имеют электрические двигатели или ДВС, а также приспособлены к работе от тракторного вала.
- Дровоколы с электрическими двигателями. Это самые простейшие конструкции дровоколов. Электрический двигатель активирует гидронасос. Эти агрегаты просты в эксплуатации и обслуживании, их можно поставить почти в любом помещении.
Дровоколы с электрическими двигателями не требуют особого обслуживания и лучше всего подойдут для использования в домашних условиях. Единственным непременным условием для их работы является наличие электроэнергии.
С учётом конструкции механизма колки брёвен, дровоколы делятся на такие виды:
- Конусные или винтовые (мы как раз и рассказывали выше, как сделать этот дровокол своими руками). В данных устройствах роль ножа выполняет конус с резьбой, он раскалывает полено, вкручиваясь в него. С помощью такого принципа работы, можно вполне сделать дровокол своими руками, потому что он довольно прост, и не нуждается в изготовлении дополнительных механизмов. Но, для его производительной работы потребуется мощный электродвигатель.
- С гидроприводом. В основе этих устройств находится гидравлический насос, который приводит в действие нож-колун, он, надавливая с большой силой на полено, раскалывает его.
Также промышленные устройства различаются между собой по способу транспортировки. Чаще всего тяжёлые и крупные аппараты делаются в стационарном варианте. А вот в конструкции лёгких аппаратов предусмотрены колёса, они позволяют с лёгкостью проводить их передвигать.
Какие виды дровоколов бывают по принципу их функционирования
Классифицируют установки на виды в зависимости от такого параметра, как тип используемого механизма ножа и способ привода его в действие. Прежде чем купить подходящий вариант оборудования или приступать к его изготовлению, необходимо определить конструктивные отличия, а также наличие соответствующих преимуществ и недостатков.
По типу исполнения рабочих элементов на дровоколах они бывают:
ножевые или гильотинные — они состоят из конусной формы ножа, который осуществляет раскалывание бревен, врезаясь в них. Такие устройства отличаются повышенной безопасностью, так как они не вращаются. Их главный недостаток в том, что со временем нуждаются в заточке режущей кромки. Имеется и преимущество у ножевых устройств — возможность осуществления раскалывания древесины в необходимом месте и на нужное количество поленцев;
винтовые — рабочий орган представлен в виде конусообразного элемента — бура, который имеет режущие спиральные грани, посредством которых он ввинчивается в древесину, и раскалывает или разрывает ее на части. Отличаются повышенной эффективностью, но при этом обладают низкими показателями безопасности
Важно внимательно контролировать процесс, особенно когда бревна подаются в вращающемуся клинку вручную. Невозможно предсказать насколько частей будет расколота заготовка при использовании таковых колунов, что иногда является недостатком (почему иногда, так как чем на большее количество поленцев будет разорвано бревно с первого раза, тем лучше, но иногда необходимо получить не слишком мелкие заготовки).
Важно также учитывать, что винтовые колуны практически не нуждаются в заточке режущих кромок, поэтому характеризуются большим эксплуатационным ресурсом. Выбор подходящего варианта следует осуществлять на основании эксплуатационных особенностей
К примеру, если важно получать поленца одинакового размера, то предпочтение следует отдавать установкам ножевого типа.
Еще дровокольные станки подразделяются на виды по такому признаку, как способ приведения режущей части в действие. Если с установками винтового типа все понятно (у них рабочий элемент вращается по оси), то с устройствами ножевого варианта исполнения не все так однозначно. Они делятся на следующие разновидности:
- Нож неподвижен — установки, в которых сжатие бревна происходит за счет перемещения опорной пятки. Пятка воздействует на заготовку, прижимая ее к ножевому элементу, тем самым производя раскалывание древесины. Преимуществом таковых установок является повышенная степень безопасности, так как нож является всегда неподвижным. Еще установки отличаются простотой конструкции, что положительно отражается на их стоимости. Когда режущая кромка притупляется, нож можно снять и заточить или вовсе заменить на другой, что занимает не более 5 минут времени.
- С подвижными ножами — отличаются от предыдущего варианта тем, что в движение приводится не опорная часть, а режущий элемент. Преимущества таковых установок в том, что можно производить более точные действия по раскалыванию бревен. Однако установки считаются менее безопасными, так как в ходе движения ножа под его режущую кромку могут попасть пальцы, что приведет к неблагоприятным последствиям. Кроме того, так как нож насажен на шток гидроцилиндра, это усложняет не только конструкцию, но и особенности проведения работ по его снятию для замены или заточки.
Немаловажно также отметить, что установки делятся по способу расположения заготовок. Станки бывают с вертикальной и горизонтальной установкой бревен, что влияет на удобство их эксплуатации
Большинство современных моделей имеют горизонтальную загрузку заготовок, а вертикальный тип используется зачастую при работе с длинными бревнами.
Это интересно! Нож на ножевых дровоколах может иметь разную конфигурацию исполнения. Самыми простыми являются изделия с одной кромкой, которые делят заготовки пополам. Для работы с большими бревнами, рационально использовать режущие элементы с двумя и более режущими кромками, которые имеют форму креста или звезды. Крестовые режут заготовку сразу на 4 части, а с лезвием в форме звезды на большее количество поленьев.
