Дровокол своими руками: чертежи, фото, инструкции

Разновидности дровоколов своими руками: варианты с фото и видео

Сделать дровокол в домашних условиях своими руками не составляет больших трудностей, если в распоряжении имеется необходимый инструмент и подручные материалы. Ниже представлен перечень различных вариантов дровоколов, на основании которых вы можете изготовить конструкцию самостоятельно.

Дровокол винтовой простейший, который состоит из двигателя и конусного бура. Бур посажен на вал электродвигателя

Важно учитывать одно условие — частота вращения вала двигателя должна быть не более 700 оборотов в минуту.
Дровокол электрический из редуктора — устройство ножевого типа, для изготовления которого понадобится редуктор, электромотор, а также сварочный аппарат и металлические детали. Фото такого устройства представлено ниже.
Из редуктора можно сделать другой тип дровокола

На выходной вал редуктора можно установить стальную пластину с ножом, которая вращается, и производится колка древесины. Такой вариант установки характеризуется простотой работы, но при этом он не безопасен в эксплуатации, и требует повышенного внимания и концентрации.
Изготовить самостоятельно можно ручной дровокол. Для этого понадобится автомобильная пружина, которая является основой конструкции. Сама установка изготавливается из металлического швеллера. На конец рабочей части приваривается режущий нож с утяжелителем и рукояткой.При использовании такой установки требуется прикладывание больших физических усилий. Схема такого устройства представлена ниже.

Различные варианты дровоколов в работе представлены ниже:

Реечный вариант из подручных средств.

Ручной пружинный агрегат в работе.

Ножевой дровокол из редуктора

Стоит обратить внимание на эту модель, сделанную своими руками. Отличается высокой производительностью и безопасностью эксплуатации

Какой вариант дровокола изготовить в домашних условиях, зависит от наличия соответствующих подручных средств. При наличии бензинового двигателя, можно изготовить автономную установку для эксплуатации в полевых условиях. В большинстве случаев для изготовления механических агрегатов требуется электрический мотор. При его отсутствии, рекомендуется рассмотреть варианты ручных установок.

Подводя итог, следует отметить, что вариантов изготовления дровоколов очень много, но какой выбрать для себя, зависит лишь от ваших возможностей и наличия соответствующих подручных средств.

Публикации по теме

Как болгарку использовать для изготовления циркулярки

Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях

Отрезной станок из болгарки как сделать самому

Изготовление токарного станка из дрели самостоятельно

Обзор самых популярных моделей для колки дров

Купить инструмент для колки дров можно в специализированных магазинах спецтехники или хозтоваров. Обычно их не привозят в большом количестве, поэтому лучше заранее поговорить с представителем магазина, чтобы уточнить есть ли в наличии устройство.

Чаще всего российские потребители хвалят специнструмент марки Logmaster.

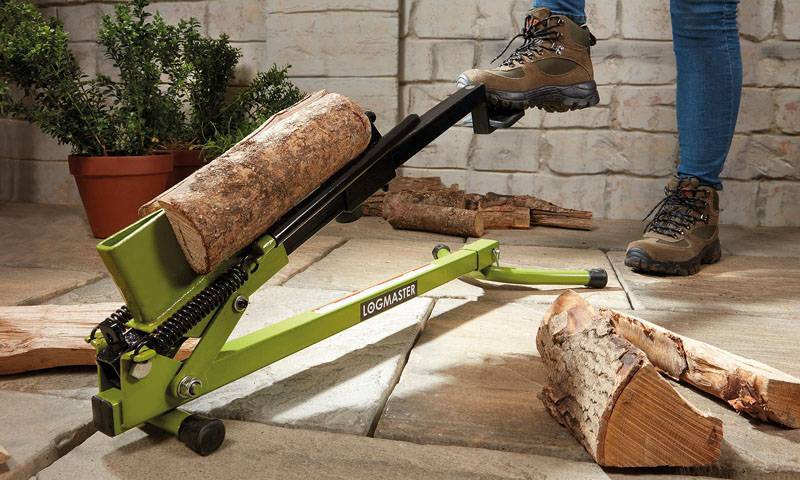

Дровокол с механическим приводом марки Logmaster

Дровоколы этой серии отличаются высоким качеством сборки и удивительной производительностью.

Легкий, компактный, удобный – дровокол, придуманный американским инженером Джеймсом Клиффордом считается эталоном подобных машин

Коротко о характеристиках:

вес – 9,5 кг;
тип привода – ножной;
рабочее усилие – 1200 кг;
цена – от 4 000 рублей.

~~Дровокол с механическим приводом марки Logmaster~~

Механический дровокол ZIGZAG от Yardworks

Механический дровокол ZIGZAG –один из самых лёгких механизмов для колки дров. Обеспечит простую и быструю колку поленьев без топора. Нажатием ножной педали на стальной клин создается давление в 1200 кг. Габариты обрабатываемого полена: диаметр до 25 мм, длина 45 мм. Стоимость такой модели 4900 рублей.

Дровокол ZIGZAG от Yardworks – простой и удобный инструмент, который просто необходимо иметь на даче~~Механический дровокол ZIGZAG от Yardworks~~

Как сделать устройство

При изготовлении конструкции в первую очередь не обойтись без грамотного составления чертежа и проекта.
Следует определиться с материалом, высчитать его нужное количество, а также приобрести соответствующие детали.
Начнем с изготовления рамы, использовав для этого:
- профтрубу;
швеллер;
двутавр;
уголки из металла.
Требуется собрать все элементы в единую конструкцию.
Чтобы устройство устойчиво стояло на опоре и не раскачивалось, не двигалось с места в процессе работы, нужно позаботиться о приобретении дополнительного шасси либо колесиков, монтируемых на блок.
Немаловажным узлом в конструкции является поршень, который обеспечивает проталкивание бревна при подключении агрегата к двигателю. Для этого нужно высчитать необходимую силу толкания, чтобы не ловить половинки бревен на выходе, а также не нанести себе вред при большой силе толкающего механизма. Подобную конструкцию можно позаимствовать из трактора или поискать на рынке в готовом виде.

Вот и все! Вы сделали реечный колун своими руками. Как с ним работать? Бревна могут укладываться в трех направлениях: горизонтальном, вертикальном и смешанном. При горизонтальном расположении не нужно прилагать особых усилий, потому при самодельном конструировании агрегата лучше применить именно этот способ.

Процесс распила несложен при наличии рейки, расположенной по горизонтали. Образуется желоб, бревно продвигается к ножу, после чего автоматически возвращается на место. Для удобства в работе, увеличения производительности распила, раскола бревна сразу на четыре заготовки рекомендуется оснастить агрегат насадкой с 4 резцами и установить на высоте регулируемый упор, что позволит применять инструмент людям любого роста, то есть всем членам семьи.

Лучшим режущим материалом считается сталь, потому желательно предварительно подобрать прочный отшлифованный лист.

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола

Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Принцип действия

Двигатель при помощи ременной передачи вращает шестерню. При повороте рукояти управления шестерня приходит в движение зубчатую рейку. Рейка, двигаясь вдоль направляющих, закрепленных на станине, продвигает вперед толкатель. На станине между колуном и толкателем располагается заготовка, по мере движения толкатель раскалывает заготовку об колун.

После того, как толкатель дойдет до конца, зубчатая рейка и шестерня расцепляются, и весь механизм приводится в первоначальное состояние. У некоторых дровоколов возврат рейки на место производится вручную — обратным движением рукояти управления. После отбрасывания получившихся дров и замены заготовки весь процесс повторяется заново.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Особенности

Реечные дровоколы очень надежны и эффективны, они характеризуются высокой скоростью работы и простотой механизма. Принцип работы в целом элементарный – чурки размещают на рабочую поверхность, после чего при помощи рычага в действие приводится толкатель. Он перемещается по рейкам и с усилием заталкивает заготовку на довольно острый нож, который размещен на самом конце агрегата.

Принцип работы такого дровокола основан на использовании зубчатой реечной передачи:

зубчатая рейка мобильна, она приводится в действие за счет шестерни, напрессованной на вал понижающего редуктора либо шкив ременной передачи;
рейка зафиксирована на станине, где укладывается чурка;
шестерня сцепляется с рейкой с использованием особой рукоятки управления;
все эти детали монтируются на крепкой стационарной раме, при этом к одному из ее концов крепится колун;
на раме имеются направляющие, по которым передвигается зубчатая рейка;
при помощи возвратной пружины зубчатая рейка возвращается в первоначальное положение.

Конструкцию может приводить в движение двигатель совершенно любого типа — бензиновый, дизельный либо электрический, кроме того, он нередко приводится в действие от вала мощности сельскохозяйственного трактора или автомобильного колеса, то есть от любого мотора, который выдает крутящий момент. В домашних условиях некоторые мастера устанавливают даже движок от стиральной машины или двигатель от бензопилы.

Особенности функционирования

Конусный дровокол (винтовой колун) работает по простому принципу: вращаясь, конус входит в древесину наподобие шурупа и раскалывает ее на части

При работе с этим устройством необходимо соблюдать элементарную технику безопасности и проявлять особое внимание

Итак, самым простым вариантом дровокола является конструкция, состоящая из верхнего конуса и нижнего домкрата, а также уложенной набок П-образной рамы.

Установленный чурбан зажимается между конусной оснасткой и штоком домкрата. В результате конус, поступательно набирающий скорость, выполняет разделение древесины на части.

В случае изготовления более сложного варианта, который отличается высокой производительностью, нужно устанавливать двигатель, работающий от бензина или электричества. На его вал насаживается конусная оснастка, которая при медленном вращении (80-100 об/мин) ввинчивается в древесину и раскалывает ее.

С применением подобной схемы рубки дров обеспечивается безопасность человека, обслуживающего устройство. Главным недостатком этого оборудования считается невозможность раскола чурбаков из пород древесины, отличающихся переплетением волокон. Для рубки дуба и березы используют гидравлический дровокол, характеризующийся существенно большим усилием толкателя (3-7 тонн).

Какой дровокол проще сделать самому

Следует учесть такие моменты:

Дешевле обойдется рычажная конструкция. Ручные дровоколы больше подойдут для регионов, где есть проблема с подачей электроэнергии.
Получится собрать своими руками и винтовое приспособление. Для него потребуется заказать конус и купить электрический двигатель мощностью от 1,5 до 3 кВт.
Гидравлический тип подойдет для людей пожилого возраста. Будет показывать хорошую производительность без физических усилий человека. Единственная сложность ‒ найти подходящий цилиндр, распределитель и насос.
Сборка пружинного инструмента требует хорошей подготовки и запаса деталей.

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика

Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Окунемся в прошлое

Такие примитивные типа, как топоры, клинья, колуны, кувалды и прочие, известны всем в качестве приспособлений для раскалывания поленьев. Однако с такой работой сложно будет справиться женщине или пожилому человеку, да и сам процесс может оказаться опасным. Топор, сорвавшийся с топорища, часто становится причиной серьезной травмы для неумелого дровосека. А как кусочки металла, отлетающие от клина, либо острые щепки зачастую ранят руки или лицо работающего! К тому же нередко люди, выполняющие много однообразных ударных движений, могут страдать от заболеваний опорно-двигательного аппарата.

Лучшие ручные дровоколы

Ручные модели подходят для работы дома или на даче. Такой колун исключает отскок чурок в сторону, минимизирует возможность травм пользователя. В отличие от топора он требует меньших физических затрат. Команда ВыборЭксперта проанализировала предложения производителей, среди которых выбрала 2 самые надежные модели.

Kolundrov «Стандартный»

Безопасный бюджетный прибор для колки дров. Кольцо удерживает полено на кромке в любом положении. Расколотая древесина не разлетается, а остается в дровоколе, что уменьшает риск травмироваться при работе. В модель влезают дрова диаметром до 18 см. Прибор легко раскалывает даже не высохшие и сучковатые поленья в щепки. Колун полностью сделан из высококачественной стали, которая покрыта 8 слоями порошковой краски с защитой от ржавчины.

Достоинства

Комплектный колпачок для лезвия;
Не разбрасывает мусор;
Небольшой вес;
Компактный.

Недостатки

Не справится с толстым бревном;
Начинает гнуться со временем.

Greenween GW-DR5-T

Ручной дровокол для дома, который позволяет работать с толстыми поленьями. Он вмещает колоды до 40 см в диаметре и длиной до 45 см. Простое компактное устройство удобно хранить дома возле камина или возить с собой в машине на дачу. Оно безопасно нарубит дрова на мелкие щепки и поможет разжечь огонь для камина, печи, мангала или любого другого очага. Продается колун в удобном красивом тубусе. Качественная сталь Ст3 защищена надежно защищена. Устойчивую к износу краска и фирменная технология нанесения не стирается при регулярных сильных механических воздействиях.

Достоинства

Удобный футляр-упаковка;
Легко пользоваться;
Антикоррозийное покрытие;
Есть в черном и сером цветах.

Недостатки

Не везде продается.

Залог надежности механического дровокола от Greenween – простота конструкции. В ней просто нечему ломаться. Такой колун станет надежным помощником при колке с дровами дома или на даче на много лет.

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
шкивы или звёздочки;
приводной ремень или цепь от автомобильной либо мотоциклетной техники;
подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
стальные профильные трубы или уголки для станины;
металлический лист толщиной не менее 4 мм для рабочего стола;
электродвигатель;
проводка;
выключатель или магнитный пускатель;
УЗО;
болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

сварочный аппарат;
электрическая дрель с набором свёрл;
болгарка;
молоток;
набор гаечных ключей;
рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ

Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины

Гидроколун своими руками

Сделать гидравлический колун для дров не составит труда. Основная загвоздка является в его гидравлической части, схеме, способов соединения и расчете компонентов, что мы и рассмотрим.

Устройство корпуса, рабочего стола, клина и возможности транспортировки и подобные функции мы подробно рассматривать не будем, по той простой причине, что они в основном зависят от фантазии и нужд конкретного мастера. На основную задачу колуна они никак не влияют. Но ряд общих рекомендаций ниже все же приведем.

Минимум из чего может состоять самым простой гидравлический дровокол является:

гидронасос;
привод гидронасоса (двигатель);
гидрораспределитель;
гидробак;
гидроцилиндр;
рукава;
соединительные элементы.

Перед тем как конструировать самодельный гидроколун нужно определиться с его мощностью, а именно, какое требуется усилие гидроцилиндра. Ошибка на данном этапе приводит к тому, что мощности привода может не хватить. Соответственно двигатель будет заклинивать на сучковатой древесине или больших поленьях.

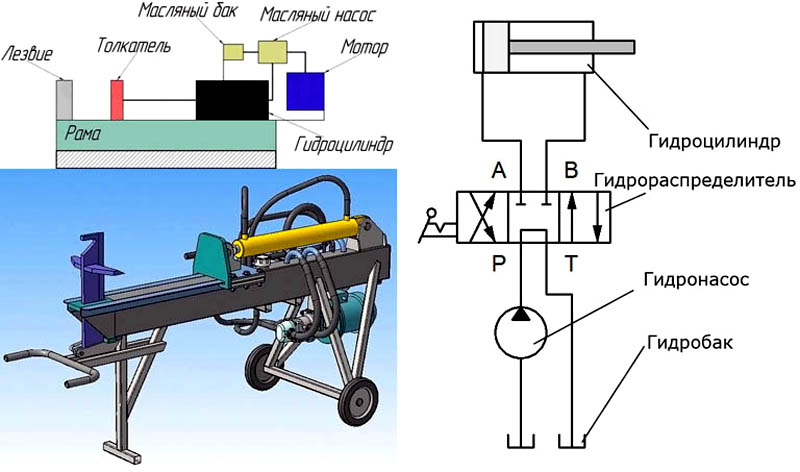

Ознакомиться с гидравлической схемой простого дровокола можно на фото. Она включает в себя минимум компонентов

Стоит обратить внимание на наличие собственного предохранительного клапана у гидрораспределителя. Его наличие никак не поможет улучшить или упростить основную задачу приспособления, но его всегда необходимо устанавливать. Если распределитель его не имеет, то требуется установка автономного клапана в систему

Если распределитель его не имеет, то требуется установка автономного клапана в систему.

Надо хорошо понять правило обратной зависимости производительности гидросистемы от требуемой для этого мощности привода. При подобном расчете в этой схеме приходится всегда жертвовать скоростью гидроцилиндра в пользу более низкой мощности двигателя. Но не всегда такое подходит. Промышленность требует сочетать в себе и высокую скорость цикла гидроколуна и низкое потребление мощности. В этом случае поможет своеобразный тип нагрузки: большой холостой ход гидроцилиндра и короткий нагруженный режим. Здесь нужно разделить потоки к гидроцилиндру по производительности в зависимости от режима работы.

Схемы ниже как раз решают подобную задачу. В работу берутся 2 насоса с разным объемом от одного привода или сдвоенный насос с различным объемом секций. Для примера представлены насосы НШ32 и НШ10.

Холостой ход гидроцилиндра обеспечивается суммарным потоком обоих насосов, предохранительный клапан в этом случае настроен на давление, много меньшее требуемого для обеспечения рабочего цикла(раскалывания). Когда гидроцилиндр упирается в заготовку, возросшее давление в гидролинии НШ32 сбрасывается через предохранительный клапан в бак, а обратный клапан ограничивает гидролинию лишь потоком и создаваемым давлением от НШ10. На схеме как раз показана нагруженная гидролиния от НШ10. После раскалывания заготовки давление в системе резко падает и предохранительный клапан закрывается и цилиндр вновь питаеся суммарным потоком. Все это ведет к высокой производительности колуна в холостом режиме, а также к экономии мощности приводного двигателя в нагруженном режиме

Для использования решения гидравлического колуна с двумя насосами представляем более полную, рекомендуемую схему

Источник схем: https://gik43.ru/articles/drovokol_svoimi_rukami.html

https://youtube.com/watch?v=-eJXbrdLZMw

Когда дрова нужны иногда

Т.е., для топки декоративного камина или временного обогрева подручным бросовым топливом; напр. на даче. За рубежом специально на топливо для каминов продаются чураки малоценного мягкого дерева: тополя, осины, ивы и др. А к ним – дровоколы наподобие того, что на поз. 1 рис. ниже. Ядро маркетингового продвижения – гребни на ноже дают сразу и лучину для растопки. Но вообще идея странная: чурак, который можно расколоть несильным ударом топора, ставят в обойму и несколько раз сильно бьют по нему кувалдой. Правда, колка дров наоборот безопаснее. Может быть, там это и актуально. В Америке есть поговорка (в переводе на русский): «Если средний американец, торопясь успеть на работу, не поскользнется и не свернет шею в душе, то он перережет себе горло во время бритья».

Простые дровоколы для подготовки небольшого количества дров

Гораздо удобнее и ничуть не опаснее сабельный дровокол (поз. 2). Он действует согласно известной присказке: лодыря спросили – почему он колет дрова сидя? «А я пробовал лежа – неудобно». Сабельный дровокол можно крепить и с стене, и к полу. Плечо режущего рычага от 0,8 м для мягкого прямослойного дерева; для березы и сосны от 1,2 м.

Расщепить сабельным дровоколом дуб и т.п. или древесину плодовых деревьев уже затруднительно и получается не всегда. Поэтому на даче, посещаемой в холодное время года, не помешает ножной рычажный дровокол (поз. 3): он справляется с чураками любого дерева диаметром до 25-30 см; правда, производительность низкая. В этом дровоколе скользящий упор тянет серьга (показано стрелкой) при нажиме на педаль. Качающийся ложемент поднимают, пока в нем не поместится чурак, затем отпускают и давят на педаль, пока деревяшка не расколется.

Виды гидравлических дровоколов

Рассмотрим подробнее устройство данных механизмов, чтобы понять принцип их работы и выбрать для себя подходящий вариант.

По количеству выполняемых операций все дровоколы делятся на бытовые и профессиональные. Первые только раскалывают дрова, а вторые снабжаются дополнительными устройствами для их подачи, торцовки и выгрузки.

В зависимости от положения раскалываемого бревна гидравлические дровоколы делятся на три типа:

Горизонтальные. Полено укладывают на горизонтальный желоб. Существуют две схемы работы таких устройств. В первом случае нож фиксируется на станине, а толкатель двигает к нему отрезок бревна. Во втором варианте полено неподвижно стоит на упоре, а гидропривод подает к нему нож.
Вертикальные. Полено стоит вертикально, а нож подается сверху и раскалывает его. Преимуществом данной схемы является более высокая производительность и компактность установки. Недостаток – необходимость придерживать бревно руками, что повышает риск травмирования.
Смешанные. Такие механизмы могут работать как в вертикальном, так и горизонтальном режиме. Применяются в промышленной сфере деревообработки.

Другим отличительным признаком дровоколов с гидроприводом является вид двигателя.

Бытовой гидравлический колун оснащается электромотором, который вращает гидронасос. Данный привод имеет три важных преимущества: надежность, простоту обслуживания и экологичность. Недостатком является жесткая зависимость от сети электроснабжения.

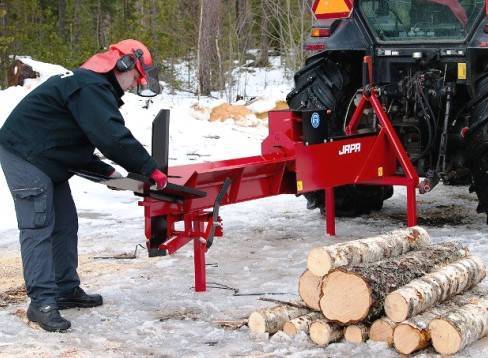

Более мощные мобильные дровоколы оснащают бензиновыми или дизельными моторами. Ими пользуются профессиональные лесозаготовители.

Для лесных хозяйств, фермеров и коммерческих предприятий созданы мобильные модели, работающие от гидравлической системы трактора или от его вала отбора мощности.

Существуют универсальные механизмы, которые могут работать от электродвигателя и тракторного привода или от бензинового мотора и тракторной гидравлики.

Цена бытового гидравлического дровокола, в зависимости от бренда, мощности двигателя и конструкции станины, находится в диапазоне от 9 000 до 32 000 рублей. Мощные модели, предназначенные для колки дров в больших объемах стоят гораздо дороже 70 000 — 120 000 рублей и больше.

Бить или давить?

Расщепление чураков считается опасным производственным процессом: вывернувшаяся из станка болванка способна расплющить человека, а отлетевшая щепа пронзить его насквозь. Совершенно исключить нештатные ситуации при колке дикой древесины невозможно – она в этом отношении материал далеко не полностью предсказуемый. Как следствие, кое-какие виды технической классификации устройств для расщепления сырой древесины нужно иметь в виду, чтобы сделать дровокол, достаточно безопасный в быту. А именно – ударного он действия или нажимного:

Механизированные расщепители ударного действия с промежуточным накопителем энергии – высокоэффективны, экономичны, почти полностью избавляют оператора от мускульных усилий, но конструктивно сложны и в работе наиболее опасны. Справляются с любыми чураками, в т.ч. с комлевыми кряжами вяза и лиственницы.
То же, ручные без механического энергоаккумулятора – энергонезависимы, дешевы, конструктивно просты. Могут использоваться в нажимном режиме и таким образом раскалывать свилеватые и суковатые чураки до 25-30 см длиной. Мускульных усилий требуют меньше, а безопасность работы выше, чем при ручной колке колуном на плахе. Малопроизводительны; пригодны для нерегулярной и эпизодической подготовки дров.
Нажимные расщепители с приводом от ДВС или электромотора – достаточно дороги (см. далее). Также почти полностью исключают мускульные усилия оператора. Производительность достаточна регулярного снабжения дровами дома до 200-300 кв. м зимой с морозами до –40 и ниже. Безопасность достижима максимально возможная для данного класса устройств. Недостатки – сложность конструкции и довольно большое энергопотребление в виде электричества или жидкого топлива.

Почему – не бить

В механических ударных дровоколах относительно слабый движок через гидромуфту раскручивает маховик. Таким образом, мотор работает практически все время на оптимальных оборотах и потребляет минимум топлива/электричества. Затем с маховиком вводится в зацепление (гидравлическое или фрикционное) кривошип с толкателем, подающий чурак на нож-колун. Сила удара колоссальна: в маховик диаметром 60-80 см может быть «накачано» энергии больше, чем ее в 100 кг авиабомбе. Чурак фактически не колется, а режется ножом несмотря ни на какие дефекты дерева.

За рубежом, где энергоносители и качественная прямослойная древесина дороги, бытовые механоударные дровоколы выпускаются и пользуются спросом, см. фото в начале. Импорта таких устройств в РФ нет, а промышленные дорабатывают свой ресурс и аналоги на замену им не разрабатываются. Причина – крайне опасны. Современные композитные супермаховики не разрываются, но остановить толчок от маховика и тем самым предотвратить развитие нештатной ситуации в угрожающую и опасную невозможно. Поэтому далее в статье механоударные дровоколы с накоплением энергии не рассматриваются.

Как правильно сделать дровокол своими руками: чертежи, фото, инструкции разных типов
