Доводчики для входных дверей: нюансы выбора и правила монтажа

Краткая инструкция по установке

Прежде всего нужно определить место, куда будет установлено доводящее устройство, а также выбрать схему установки.
Шаблон доводчика приклеивается к месту на двери или притолоке.
Отмечаются точки отверстий, которые необходимо просверлить для будущего крепления. Обычно это 4 отверстия для самого механизма и 2 для рычага.
В первую очередь монтируется рычаг. После этого крепится сам механизм доводчика.
После того, как все части установлены, производится коррекция длины рычага. Сам рычаг обязательно должен располагаться перпендикулярно полотну двери.

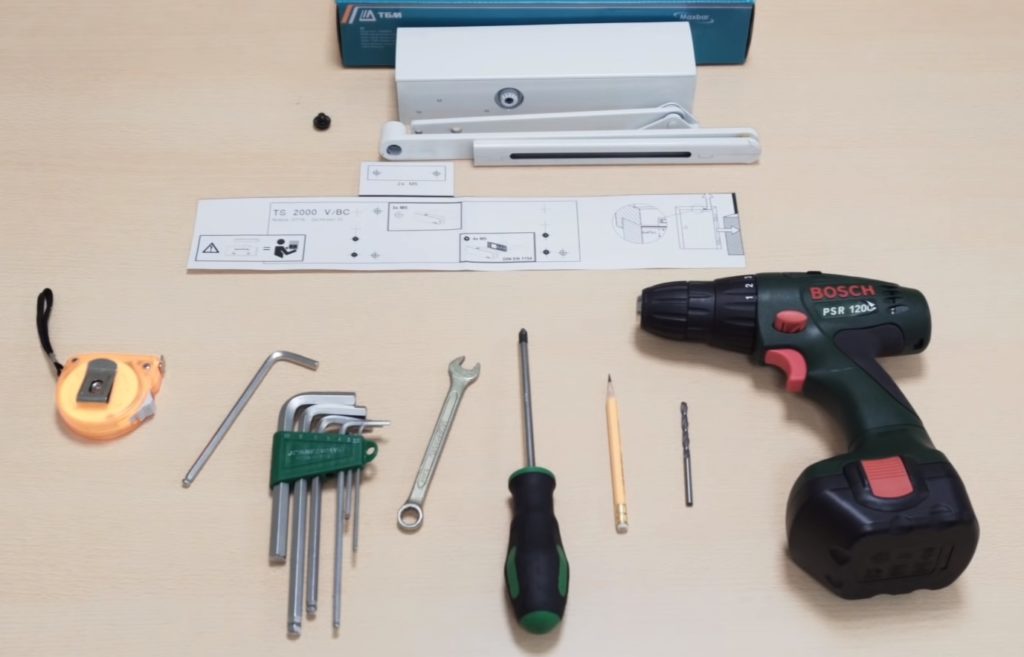

Все необходимые детали для крепления продаются вместе с механизмом, поэтому нет необходимости покупать их отдельно

Важно только четко следовать инструкции, и тогда проблем с установкой доводчика не возникнет

Необходимо также знать, как правильно регулировать работу механизма. Устройство располагает специальными регулирующими винтами. Они задают скорость движения дверного полотна и имеют два режима. Первые режим предполагает скорость закрывания двери от 180 до 15 градусов, а второй — от 15 до 0. Для того чтобы выбрать наиболее оптимальные вариант, винты поворачивают либо вдоль, либо против нарезки. Однако не стоит слишком усердствовать. Корректируется скорость с помощью винтов очень легко. Два и более оборота винтов могут привести к повреждению всего механизма, а также выпадению винтов и утечке масла.

После того как дверной доводчик установлен и дверь эффективно функционирует, останется только правильно соблюдать правила эксплуатации. Нельзя допускать ненужных перегрузок, а также следить за тем, чтобы никто не пытался хлопать дверью. Таким образом, и дверь, и устройство смогут прослужить очень долгое время и для многих поколений.

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

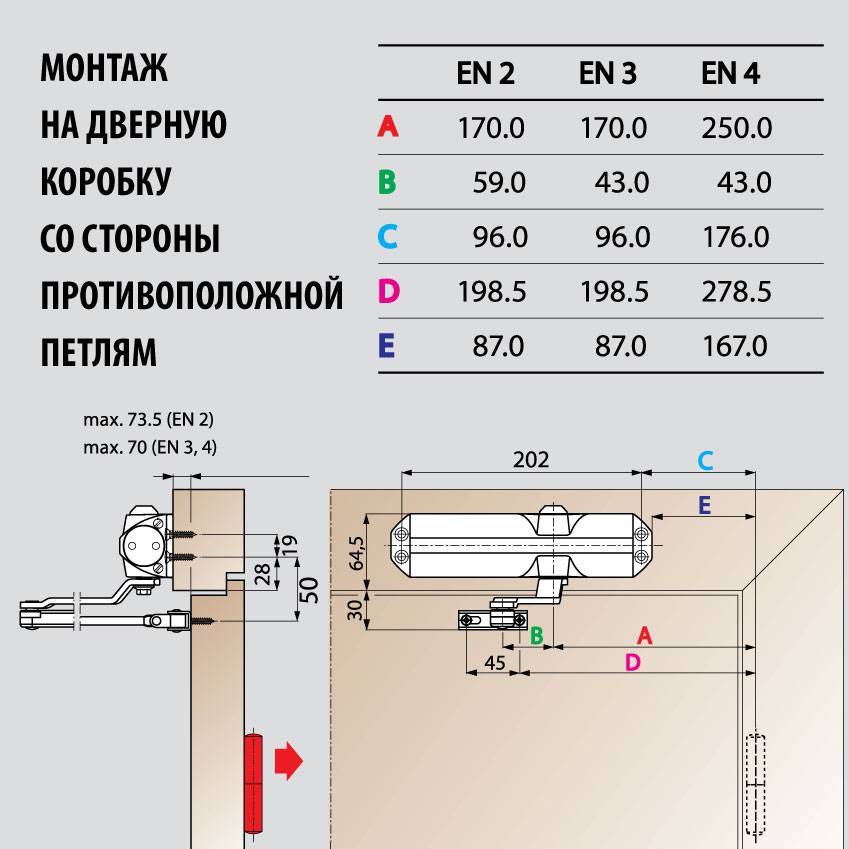

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

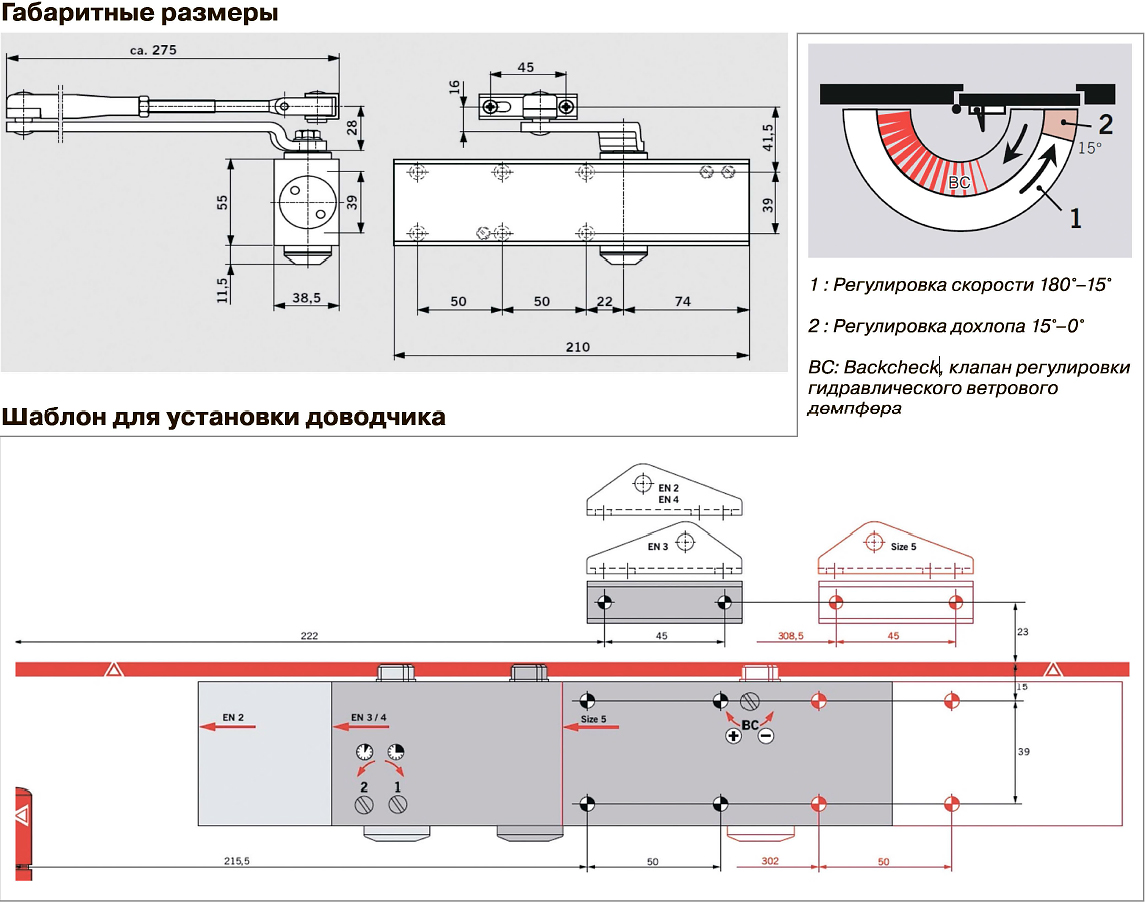

Использование шаблона

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

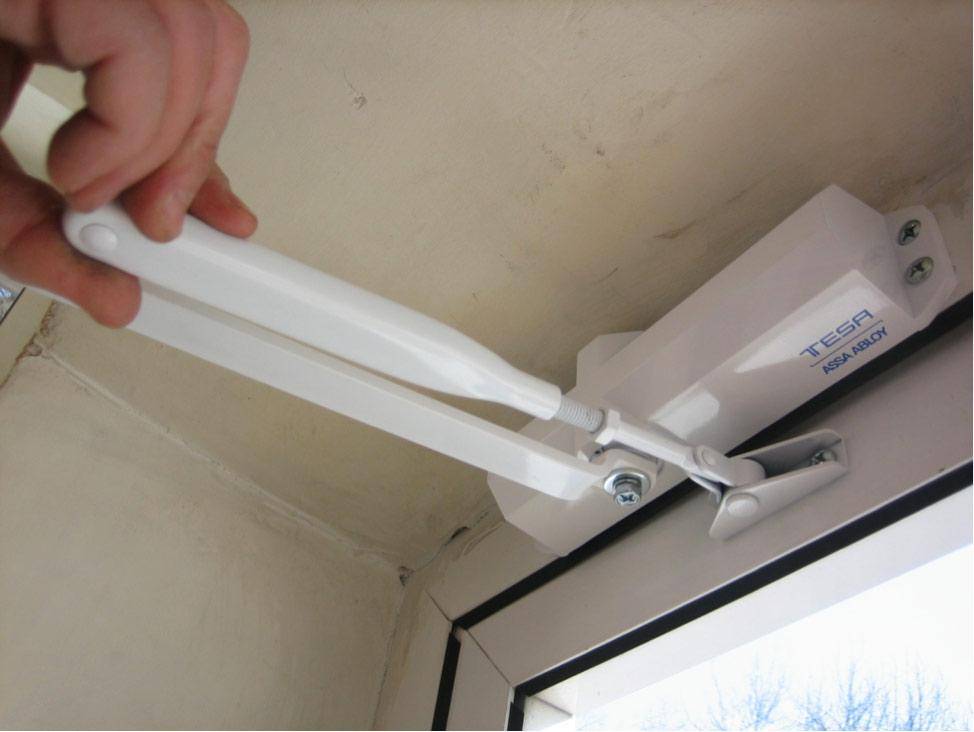

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.

Работа доводчика на практике

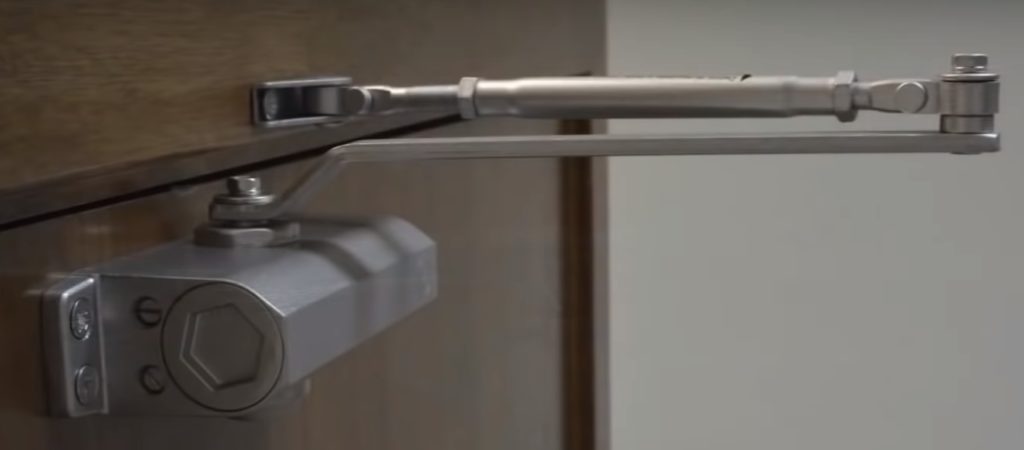

Конструкция состоит из двух частей: рычажный механизм и корпус, который защищает от внешних воздействий механизм – сильную пружину и сжимающий ее поршень. Усилие, которое прикладывается для открывания двери, сжимает пружину. Зубчатая передача и рычаг передает двери усилие разжимающейся пружины и та закрывается.

Доводчик дверной

Мягкость закрывания, плавность и равномерность хода обеспечивает гидравлика. Стальная пружина располагается внутри цилиндра, наполненного маслом или водно-гликольным раствором. Благодаря демпферному действию масла пружина медленно расправляется, а масло перетекает по гидравлическим пустотам в рабочий резервуар. От скорости перетекания масла зависит скорость движения створки. Такая конструкция является технологически простой и не требует высоких затрат при выпуске, что положительно отражается на потребительской стоимости.

Улучшение термоизоляции помещения, уменьшение проникновения шума, легкая эксплуатация – основные задачи, которые решает применение доводчика на металлическую дверь.

Появление механизма принудительного закрытия обусловлено повышением требований к функциям дверей и материалами, из которых они изготавливаются. Тяжелую бронированную или стильную стеклянную дверь уже невозможно захлопывать с помощью пружины.

Выбор дверного доводчика

Чтобы пользоваться дверью было комфортно, без доводчика не обойтись. Но выбирать его необходимо по определенным параметрам. Главный среди них – мощность

Также при его выборе необходимо принимать во внимание размеры и вес двери. В этом случае будет обеспечена корректная работа этой детали в дверной конструкции. Доводчик должен быть тем мощнее, чем тяжелее дверь

Отдельные модели современных дверей имеют даже два подобных элемента. Их использование позволяет уменьшить усилия, прилагаемые для закрытия двери

Доводчик должен быть тем мощнее, чем тяжелее дверь. Отдельные модели современных дверей имеют даже два подобных элемента. Их использование позволяет уменьшить усилия, прилагаемые для закрытия двери.

По способу монтажа дверные доводчики разделяются на три вида:

верхний;
нижний;
скрытый.

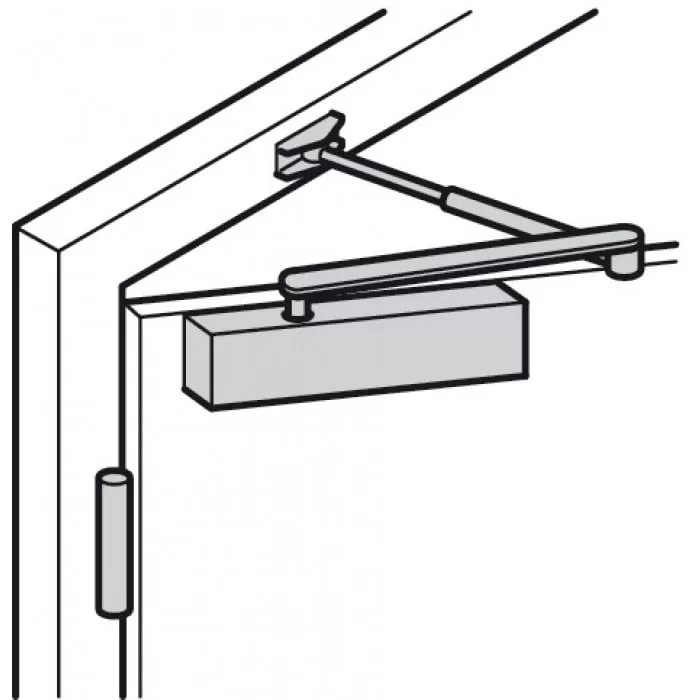

Первый способ является самым распространенным, что связано с простотой выполнения работ. Монтаж осуществляется в верхней части дверного изделия. Отметим, что установка этого аксессуара может быть выполнена на любой двери.

Особенности выбора

Существуют нормы, определяющие усилия, которые должны развивать доводчики при использовании. Эти нормы соответствуют европейским стандартам. Более высокий класс означает и большую мощность устройства.

Доводчик самого высокого класса – оптимальный выбор для бронированной металлической двери.
Если в проеме установлена легковесное дверное изделие, то можно ограничиться установкой доводчика низкого класса.
В большинстве случаев изделия класса 3-5 используют для обычных входных дверей и дверных изделий, установленных во внутренних помещениях.

Отметим, что, подбирая доводчик, принимают во внимание параметры самой двери, а также учитывают внешние факторы. Если во время эксплуатации входная дверь часто подвергается воздействию боковых ветров, то оснащаться дверное изделие должно доводчиками высокого класса. Если двери по размерам и весу подходят для двух разных классов доводчиков, то в этом случае необходимо делать выбор в пользу элементов высокого класса для обеспечения запаса прочности, что будет означать и более продолжительное использование доводчика

Если двери по размерам и весу подходят для двух разных классов доводчиков, то в этом случае необходимо делать выбор в пользу элементов высокого класса для обеспечения запаса прочности, что будет означать и более продолжительное использование доводчика.

Но не стоит ориентироваться только на мощность при выборе этого аксессуара. Мощный аксессуар не всегда означает большую мощность при использовании двери, поскольку если установить такой доводчик на дверь ПВХ, то он создаст дополнительную нагрузку на петли, что приведет к быстрому износу этого элемента фурнитуры. Помимо этого с такими элементами пластиковая дверь будет тяжело открываться, что приведет к дополнительному дискомфорту для владельца при пользовании дверью. Еще один важный момент, который следует учитывать при выборе этой фурнитуры для двери — его морозостойкость. На рынке доступны модели, которые могут работать при экстремальных температурах – от -45 градусов до + 70 градусов.

Как правильно выбрать

Если нужно приобрести доводчик для двери, прежде всего, рекомендуется определить класс усилия. Для этого необходимо узнать ширину створки, а также ее массу. На основании данных параметров производится подбор изделия для регулировки усилий. Другие характеристики:

конструкция двери — для распашных, раздвижных створок целесообразно приобретать различные варианты доводчиков; особенности устройства механизма: из каких он состоит частей (корпус, тяга и пр.), как работает; способ монтажа дверных доводчиков: располагается в верхней, нижней части или скрывается в дверной коробке, петлях; тонкости конструкции двери — в частности, принимают во внимание возможность установки скрытого доводчика, для чего нужно выбрать полотно с достаточным зазором между ним и коробом; регулировка винтов, которые определяют возможности открывания створки и интенсивность прижима пружины; условия эксплуатации, например, для входных дверей рекомендуемый температурный режим составляет -40…+65°С; дополнительные функции — в частности, речь идет о возможности фиксации створки в открытом положении под заданным углом и регулировки механизма на задержку закрывания; дизайн изделия, регулируемого тягу, — теперь можно подобрать доводчик, подходящий под интерьер; количество циклов открывания/закрывания или рабочий ресурс механизма; защита от вандализма — позволяет предотвратить поломку

Доводчик: технические характеристики

Он представляет собой механизм, обеспечивающий автоматическое закрывание створки. Поскольку в этом случае человеческий фактор отсутствует, то закрывание производится плавно, без лишних усилий. Простейшее устройство состоит из пружины, заключенной в металлический корпус и залитой специальным маслом. При открытой двери пружина сжимается, и когда дверь отпускают – разжимается и захлопывает створку.

Настолько простое устройство на сегодняшний день применяется редко. В современных версиях доводчика реализуется более совершенная система передачи момента.

Зубчатая рейка – осуществляется механическая реечная передача. Таким образом достигается большая плавность распрямления пружины. Не используется в приборах со скользящим каналом.
Кулачковая – передаточным звеном служит профилированный сердцевидный кулачок. Путем смены профиля достигается требуемая степень сжатия пружины, тем самым обеспечивая наиболее комфортный режим закрывания створки.

Следует помнить, что дверной доводчик, по инструкции, являются обязательным элемента специальных дверей: противопожарных и эвакуационных, так как в этом случае нахождение створок в закрытом состоянии, является вопросом принципиальным.

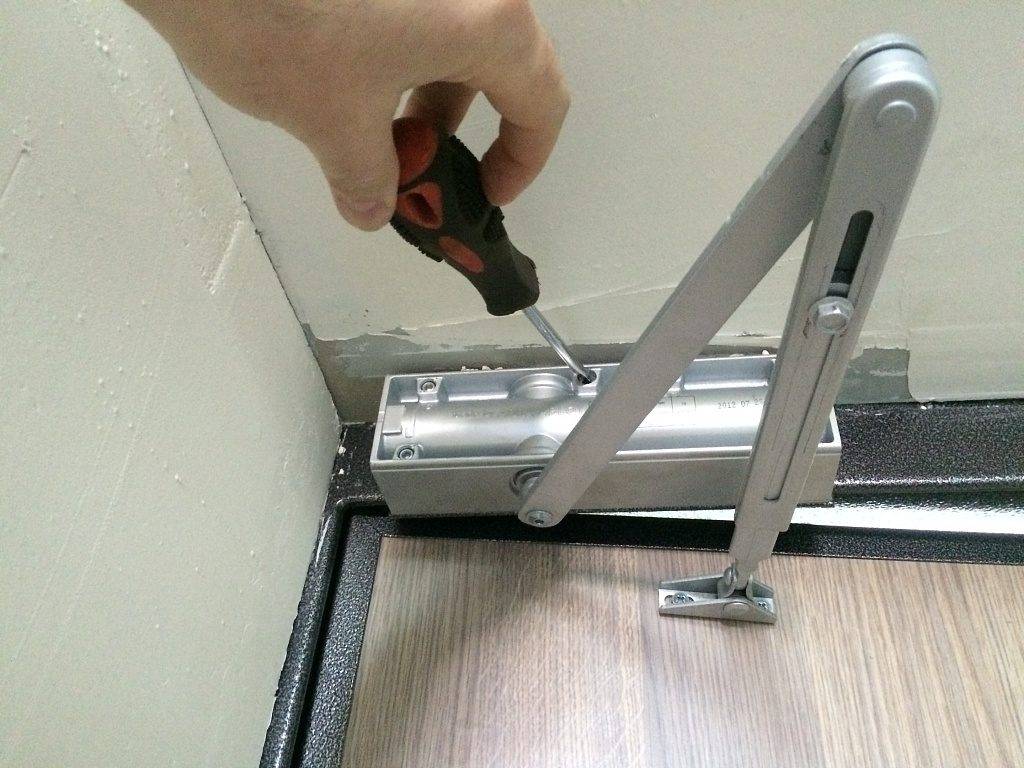

Как отрегулировать доводчик для входных дверей самостоятельно

Если по каким-то причинам нет возможности пригласить профессионала для настройки механизма, можно попробовать осуществить процесс своими руками. Регулировка изделия требует знаний, терпения. Пошаговая инструкция поможет в настройке оборудования и сэкономит вам время. Для работы потребуется гаечный ключ, шестигранник, отвертка. Регулировка осуществляется при помощи гидравлических клапанов, поворот которых всего на пять градусов значительно меняет скорость закрытия.

Не стоит полностью откручивать винты, поскольку вы испортите механизм и аннулируете гарантию. Кроме того, будет вытекать смазочное масло.

Если не видно регулировочных винтов, скорее всего, они под крышкой. В бюджетном варианте кожух сделан из пластика, а у лучших производителей, для высококачественной отделки используется металл.
Обнаружив под крышкой масло, лучшим советом будет приобретение нового изделия, так как это безнадежно сломано. Если протечки нет, вы можете продолжить настройку.
Если нет схемы регулировки, придется немного поэкспериментировать, чтобы понять, какой винт за что отвечает.
Регулировка не должен быть более 1/8 хода. Поверните винт по часовой стрелке, чтобы замедлить механизм, и в обратную сторону, чтобы ускорить, затем понаблюдайте за эффектом.
Откройте дверь несколько раз и посмотрите, как она закрывается. Если механизм работает правильно, все готово. Если нет, сделайте еще одну настройку.

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще

Если подтянуть механизм, проблема исчезнет

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch4danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Рекомендация

Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

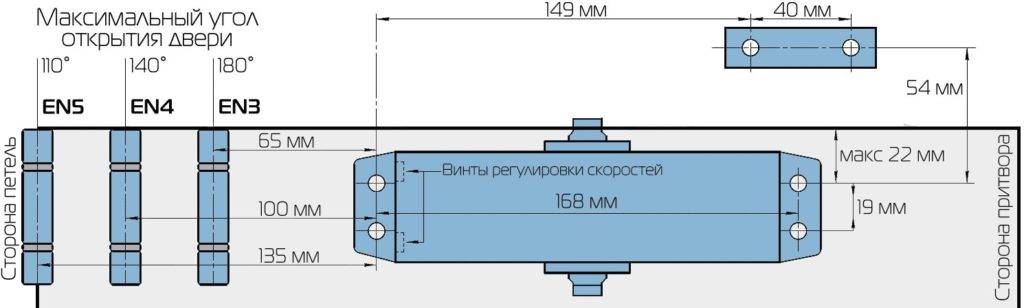

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Область применения

Доводчик — это регулируемый, подпружиненный механический рычаг, заполненный гидравлической жидкостью, который служит для плавного закрывания двери после ее открытия. Он демпфирует хлопки и повышает уровень безопасности:

Двери должны быть всегда полностью закрыты. Если оборудование отсутствует или плохо работает, то защита нарушена. Отказ засова может быть вызван дефектами коробки или неисправностью механизма.
Изделие регулирует силу и скорость движения, предотвращая травмы маленьких детей и людей с ограниченными возможностями.
Большинство механизмов продаются с функцией для плавного открывания, замедляя или даже останавливая дверь в какой-то момент. Это сохранит смежные стены и другое имущество от ударов.
Изделие повышает уровень безопасности собственности. Так как оно надежно запирает замок после того, как кто-то проходит через дверь. Вам не придется беспокоиться о том, что помещение останется открытым для воров или посторонних лиц.

Различные типы доводчиков

Хотя все они выполняют сходную функцию, существуют разные виды механизмов, влияющие на выбор. Популярность модели зависит от среднего ценового диапазона, а также от ваших потребностей.

Существуют изделия, которые лучше подходят для деревянных дверей, автоматических или электромагнитных. Правильный размер также влияет на эффективность функционирования. Если выбрать оборудование с неподходящими характеристиками, будет сложно им пользоваться.

Доводчики бывают:

накладные, двухсторонние;
скрытые, внутри рамные;
напольные, с фиксацией открытого положения;
двух и односкоростные.
