Коптильня своими руками

Конструкция коптильни холодного копчения

Аппарат для обработки продуктов холодным дымом состоит из нескольких частей:

• Коптильная камера. Внутри неё находятся решётки и крюки с продуктами. Температура копчения не превышает 40°С, поэтому материал может быть любым — металл, дерево и даже полиэтиленовая плёнка.
• Дымоподводящий канал. В аппаратах с дымогенератором его длина до 1 метра, при использовании в качестве источника дыма печки или очага может достигать 10-11 метров. Может иметь вид канавы, накрытой шифером или досками или тоннеля на склоне оврага.
• Источник дыма. Для экономии дров и места используется дымогенератор, при постройке коптильни на приусадебном участке или в походных условиях это может быть очаг, яма с костром или небольшая печка.

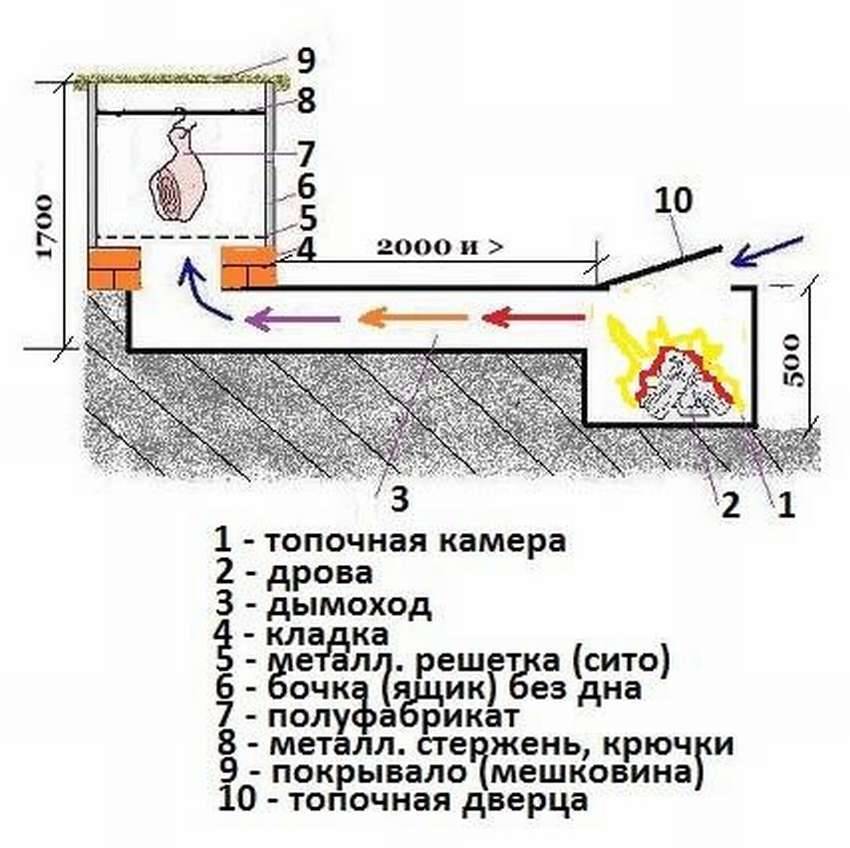

Классическая коптильня холодного копчения

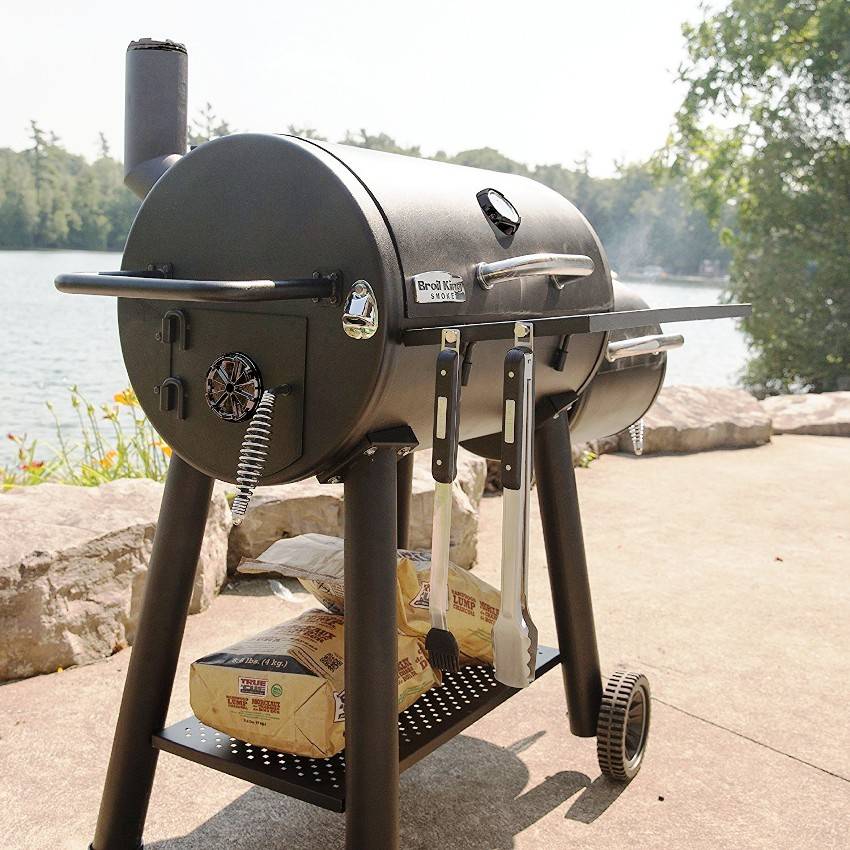

Для холодного копчения может использоваться также смокер гриль. Своими руками из газового баллона его можно изготовить в домашней мастерской. Эта установка является универсальной — 4 в 1, и способна не только коптить разными способами, но и готовить мясо на шампурах или на гриле.

Принцип работы коптильни холодного копчения с дымогенератором

Оптимальной конструкцией такого аппарата является коптильная камера с отдельно расположенным дымогенератором. Использование этого приспособления желательно по многим причинам:

Уменьшение габаритов установки. Для генератора дыма нет необходимости использовать длинную трубу для охлаждения дыма.
Небольшое количество опилок и щепы. При работе дымогенератора опилки не горят, а тлеют, что увеличивает количество произведенного дыма. Это позволяет сэкономить древесину ценных пород.
Работа в полуавтоматическом режиме. При правильной настройке аппарата он не нуждается в регулировках

Это особенно важно при длительность обработки, достигающей 2-3 суток.

Работает аппарат холодного копчения с генератором дыма следующим образом:

1. В корпус дымогенератора засыпаются опилки и щепа. Сверху он закрывается крышкой с эжектором.
2. Включается компрессор. Воздух, поступающий от него через эжектор в коптильную камеру, обеспечивает тягу, способствующую тлению опилок и щепы. Он также подаёт дым к продуктам.
3. Через отверстия в нижней части корпуса опилки поджигаются. Интенсивность горения регулируется производительностью компрессора.

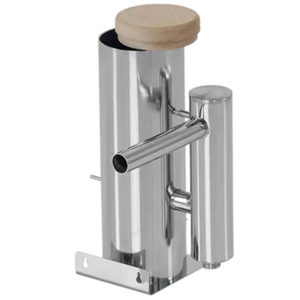

Схема дымогенератора и коптильной камеры

Закрытые

А вот дымогенераторы закрытого типа обладают в основном преимуществами и плюсами. Они:

1. Экономят топливо.
2. Стабильны в работе и не зависят от погоды.
3. Принимают не только опилки, но еще и стружку, и щепу.
4. Дают возможность получить качественный дым даже коптильщикам без всякого опыта.

Впрочем, у подобных устройств имеются и недостатки:

1. Температура тлеющего топлива не превышает 400-500 градусов, а этого явно недостаточно, чтобы ПАУ полностью распались.
2. Вкус и аромат копченых продуктов, приготовленных с участием закрытого дымогенератора, явно уступает аналогичным, готовившимся в дыму над очагом.

Вообще, конструкции дымогенераторов довольно пластичны, поэтому имеет значение их грамотная настройка «под себя», то есть под приготовление продуктов того качества и готовности, которые любит конкретная семья.

Как сделать мини коптильню из кастрюли для холодного копчения

Собрать конструкцию не составит никакого труда. С поставленной задачей сможет легко справиться любой человек.

Схема в разрезе

Для того, чтобы на изготовление мини-коптильни из кастрюли потребовалось минимальное количество времени, стоит изучить схему конструкции в разрезе. Найти ее можно в Интернете и подобрать наиболее подходящий вариант.

Схема коптильни из кастрюли

Процесс изготовления

Для сооружения конструкции для копчения из кастрюли предварительно стоит подготовить две емкости одинакового диаметра. Верхняя кастрюля вставляется в нижнюю. Между ними не должно быть ни единой щели, чтобы дым не просачивался в помещение.

В днище верхней емкости нужно сделать достаточное количество отверстий, через которые будет проходить дым с нижней кастрюли. В нижнюю емкость засыпается топливо. Чем больше отверстий сделать, тем больше дыма попадет в емкость с продуктами.

За пару сантиметров от крышки устанавливается решетка для продуктов. Необходимо, чтобы между будущими копченостями и крышкой было достаточное количество места. Благодаря этому, продукты равномерно обдаются дымом и прокапчиваются. Для крепления решеток необходимо сделать в стенках четыре отверстия и провести сквозь них заранее подготовленные прутья. На них и будет крепиться решетка.

Между решеткой для продуктов и днищем верхней емкости на специальные крепления устанавливается поддон, в который будет стекать жир во время процесса копчения. Он не должен прикасаться к стенкам конструкции, чтобы дым мог полноценно заполнить всю мини коптильню.

Модернизация крышки

Изготавливаются или привариваются ручки, чтобы эксплуатация была безопасной. Также к крышке можно прикрепить крючки, на которых будут подвешиваться продукты. Это позволит за один раз приготовить намного больше копченостей.

Из чего можно сделать решётку

Если нет времени изготавливать данный элемент самостоятельно, то можно приобрести уже готовую решетку, при этом учитывая диаметр выбранной емкости.

Как работает коптильня

Щепки на дне кастрюли должна распределяться равномерно, чтобы дым выделялся стабильно. Расположенные на решетке продукты должны лежать не вплотную. В противном случае они нормально не прокоптятся. До начала процесса копчения щепу необходимо немного смочить, чтобы она тлела, а не горела.

Виды коптилен для горячего копчения

Несмотря на общие принцип действия и схемы коптилен горячего копчения, есть много разновидностей таких аппаратов, разных размеров и изготовленных из различных материалов.

Коптильня на дровах

Во дворе коттеджа или на даче есть место для того, чтобы сделать такую коптильню горячего копчения своими руками, в которой можно жарить шашлыки и одновременно готовить копчёности. В расширении дымохода этой мангал-коптильни оборудуется коптильный шкаф с дверцей и встроенными крючками для решёток.

Установка, работающая на дровах за счёт только естественной тяги, можно сделать самостоятельно из печки-буржуйки. Если она используется только как дымогенератор, то корпус печки изготавливается из куска толстостенной трубы Ø100 мм и длиной 500 мм. Соединяется буржуйка с коптильней коротким отрезком водопроводной трубы 1-1,5″. Если буржуйку соединить с коптильным шкафом более длинной трубой, в которой дым будет остывать, то получится коптильня холодного или полугорячего копчения.

Схема коптильни на дровах

Вертикальная и горизонтальная коптильни

Коптильные установки различаются по расположению продуктов:

• Вертикальные. В них высота больше ширины и устанавливается несколько полок с мясом или копчёности подвешиваются на крюках сверху, под крышкой. Эти установки могут быть любого размера. Температура при горячем копчении выше на нижних полках, что влияет на время приготовления.
• Горизонтальные. В этих аппаратах всего одна решётка для продуктов. Это небольшие установки малой производительности.

Схема вертикальной и горизонтальной коптильни

Стационарная коптильня

Стационарное устройство для копчения отличается от обычного большими габаритами. Оно изготавливается из более толстого металла или кирпича, а вместо костра под коптильной камерой делается печь. Дым из неё может выходить прямо к продуктам или через дымоход, а опилки нагреваются и дымят на дне камеры.

Комплектующие стационарной коптильни

Мини коптильня горячего копчения

Для использования на кухне городской квартиры нужно устройство небольших размеров. Делается такая коптильня из бикса для стерилизации медицинских инструментов. Аналогичное приспособление можно собрать своими руками также из казанка или утятницы:

1. на дно по краям ставятся две плоские банки из под кильки;
2. между ними насыпаются опилки;
3. на банки ставится поддон для жира, сделанный из тонкого железа или одноразовый лоток для запекания;
4. из деревянных прутьев изготавливается решётка такого размера, чтобы она держалась в сужении стенок на высоте 5-10 см над поддоном;
5. на решётку кладутся продукты, утятница накрывается крышкой и ставится на маленький огонь.

Схема миникоптильни

Коптильня горизонтальная или туннельная

Чтобы оборудовать коптильню такого типа, потребуется приличный объем земляных работ, а также подходящий склон (хотя и небольшой) на участке. Последнее желательно, но необязательно — просто, чем больше тяга в системе, тем больше вероятность обеспечить стабильное дымообразование.

Качество копчения в такой коптильне практически не зависит от погоды, поскольку очаг-дымогенератор располагается в полузамкнутой камере с регулируемым доступом воздуха (с помощью крышки). Пользоваться туннельным устройством для копчения продуктов можно до + 30°С и 75% влажности снаружи, в течение 7-8 часов подряд. При условии отсутствия атмосферных осадков.

Если длина горизонтального канала окажется более 3 м, в таком устройстве возможно даже холодное копчение рыбы или мяса. Туннель более 5 м допускает копчение до готовности методом окуривания. А при длине в 7 метров и более, можно готовить до 2-3 видов различных копченостей одновременно. При этом грамотно построенная и правильно эксплуатируемая коптильня обеспечивает в готовых продуктах ПАУ в пределах установленных норм (0,2 мкг/кг для любого из используемых режимов копчения).

Мини коптильни, представленные на рынке

В продаже можно найти самые разные варианты переносных коптилен. Все они отличаются характеристиками и стоимостью, поэтому к выбору стоит отнестись максимально серьезно. Нужно учитывать условия, в которых будет происходить копчение и то, какие именно продукты будут обрабатываться.

Коптильня Браво 10 литров

Мини-коптильня Браво имеет достаточно много преимуществ, к основным из которых можно отнести следующее.

• Крышка имеет купольную форму, поэтому весь конденсат будет стекать непосредственно в гидрозамок.
• С помощью гидрозатвора, в который заливается обычная вода, дым не будет проникать наружу и провоцировать появление неприятного запаха в том случае, если процесс копчения происходит в помещении.
• В крышке присутствует биметаллический термометр, с помощью которого можно контролировать процесс копчения и при этом не открывать конструкцию.
• В устройстве есть быстросъемная ручка, поэтому доставать решетки с готовыми продуктами не только удобно, но и безопасно.

Коптильня Ханхи 10 литров

• Водный гидрозатвор делает конструкцию полностью герметичной. Лишний дым будет выходить исключительно через специальный шланг.
• В качестве источника нагрева можно будет использовать самые разные плиты. Также коптильня удобная в использовании на природе.
• В конструкции присутствуют максимально точные приборы измерения, поэтому приготовить копчености можно по рецепту.
• Съемная ручка пирамидка с поддонами, куда засыпается щепа и кладутся продукты, делает мини коптильню практичной и удобной в использовании.
• В комплекте имеется дополнительная насадка, позволяющая коптить сразу целые тушки курицы.
• Есть возможность установить дополнительные решетки для того, чтобы приготовить за один раз еще больше копченостей.

Коптильня Меркель

Для того, чтобы дым охлаждался быстрее до нужной температуры, в мини коптильне Меркель есть специальный тарельчатый охладитель. Благодаря наличию нескольких ярусов, процесс охлаждения ускоряется, а дым становится чище, ведь вредные примеси дополнительно будут оседать на тарелках.

Не обязательно покупать мини коптильню заводского изготовления, ведь конструкцию можно собрать своими руками из подручных материалов. Полученные копчености будут ничуть не хуже магазинных и при этом они более полезные, вкусные и ароматные.

Коптильня своими руками: размеры и чертежи

Уже рассказывалось, что имеются 2 типа копчения, для отдельного из них применяется прибор соответствующей структуры. Они станут различаться друг с другом своим видом, размерностями и тонкостями построения.

Коптильня горячего копчения

Учитывая, что в процессе готовки продукта в ход идут щепки, строение этой коптильни содержит свои компоненты:

• Размещение топки для коптильного отсека;
• Уплотнённо закрытый отсек для копчения;
• Присутствие гидрозатвора на коптильном приборе;
• Снимающиеся решётки или прутки на разных уровнях;
• Жаровня для стекания жира, его можно вынуть и помыть.

Своим видом коптилка схожа с длинным к верху баком, производимым разных габаритов.

Коптильня холодного копчения

Этот агрегат обладает длинным дымоходом. Размерами он бывает разным. Коптильня холодного типа содержит 3 части: топочный отсек, отсек для копчения и дымоотвода, что сочетает эти две части.

Топку получится смастерить кирпичной, металлической. У неё должен присутствовать прочищаемый зольник, ведь период копчения будет занимать 2-3 дня, а золу понадобится очищать несколько раз.

В таком случае рассредоточение дыма происходит в дымоход или на улицу.

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

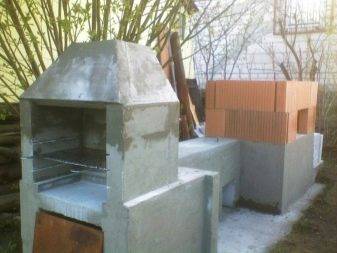

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Коптильня с гидрозатвором

Процесс аналогичный, такие коптильни выпускаются трех видов:

1. Малые — на 30 литров, с габаритами 400х300х250 мм.
2. Средние — 500х300х250 или последний габарит на 300 мм.
3. Большого размера — 60 литров и размер внушительный, 600х300х300 мм.

Первый вариант для небольшой семьи, он рассчитан на малый объем продуктов, остальные используются для большой семьи. Пользователь должны помнить, что при нагревании дно может деформироваться — выгнуться и вогнуться внутрь, из-за этого касание с конфорками может видоизмениться.

Для успешного копчения важно установить изделие таким образом, чтобы нагревание днища было равномерным, т. к

это главный залог качественного процесса. Для запуска устройства необходимо выполнить весьма несложные действия:

• на нижнюю емкость засыпается смесь из щепок и мелких веток различных деревьев, состав их вырабатывается с опытом;
• затем устанавливаем поддон для сбора жира, его лучше покрыть фольгой;
• на решетку разместить продукты, натертые солью, некоторые специалисты добавляют различные приправы;
• наливаем в специальную емкость воду — это и будет гидрозатвором для дыма;
• закрываем крышку и ставим коптильню на конфорки, включаем газ;
• на штуцер, расположенный на верхней крышке изделия, надеваем шланг и выводим его в вытяжную систему над плитой.

Такие изделия можно использовать не только на кухне, но и при выезде на природу, производят их многие заводы в различных уголках России. Например, мини-коптильни марки Астраханка — Ольховый дым выпускаются с тремя ярусами для копчения одновременно разных видов мяса, в комплекте идет вместительная сумка для переноски, толстые стены в 2 мм, приличный запас щепы на первое время, габариты 800х500х500 мм, так что деликатесов хватит на большую компанию. Стоимость 14 тыс. рублей.

Цена более компактных вариантов мини-коптилен для газовых плит и выездов на природу начинается от 10 тысяч рублей. Стоимость зависит от размера короба, толщины нержавеющего металла, а гарантия одинакова на все изделия — не более 12 месяцев со дня приобретения. По заверению пользователей продукция довольно качественная, работает отлично в домашних условиях, а на природе аромат приготовленных блюд разносится далеко. Кто сомневается, смотрите видео:

Виды коптилен горячего копчения

Существует множество типов и схем. Каждый выбирает те материалы, которые проще достать

Обращайте внимание, сможете ли вы с ними работать

Различают следующие разновидности самодельных коптилен:

1. Шахтные (сориентированы вертикально).
2. Туннельные (камера располагается горизонтально).
3. Камерные (чаще всего имеют форму ящика).

Если на даче семья проводит много времени, имеет смысл выстроить шахтную конструкцию. Она стационарная. По сути это своеобразный шалаш, куда на крюках подвешиваются продукты. Правда придется выполнить массу работ, начиная с земельных. Подыщите место, где лучше разместить самодельную коптилку, залейте фундамент.

Смонтируйте конструкцию согласно схемы. Не забудьте, что необходимо предусмотреть возможность регулировать дымообразование и температуру, за которой необходимо следить. Если на участке есть склон, можно смастерить тоннельную коптильню. Суть такова: тлеет щепа, дым устремляется в горизонтальный канал, где с обратной стороны размещены продукты. Температура, правда не регулируется. Но еду можно подвешивать или раскладывать на различном уровне, если предусмотреть специальную камеру.

Виды простых коптилен

Самое простое устройство, известное издревле — это самодеятельная коптильня из открытого дымящего костра. Представляет собой очаг, вырытый в земле или выполненный из ограждения земляным бруствером, камнем или сырыми бревнышками. Поверх устраивается решетка из небольших прутьев свежего дерева.

Предварительно, до выкладки обрешетки, в очаге разжигается костер для создания углей (как под шашлык). Далее, после сгорания дров и накопления достаточного количества тлеющих обугленных полешек, укладывается щепа лиственных деревьев (ольха, береза, осина). Допускается использование мелкого сухого хвороста (без листвы). Устраивается обрешетка. Выкладывается рыба (мясо, сало, курица, дичь). Зарывается ветками с зеленой листвой.

В зимнее время, при отсутствии листвы, возможно применение лапника ели или сосны (кедра). Но необходимо проложить прослойку из веток. В противном случае, при нагреве и контакте с пищей, выделяющаяся смола придаст горечь продукту.

Наряду с простотой конструкции, что важно в полевых условиях, процесс приготовления окажется очень хлопотным занятием:

необходимо следить за отсутствием открытого пламени;
важно, чтобы тлеющие угли не задохнулись из-за малого притока свежего воздуха;
не ошибиться с количеством углей или щепы;
правильно организовать очаг

Глубина (от верхнего среза) должна составлять не менее 25-30 см. Поперечный размер 40-60см.

Как сделать горячую коптилку в домашних условиях: отличия от холодного агрегата

Горячее копчение рыбы и мяса – быстрая процедура, которая занимает не более 4 часов. В случае обработки мелкой рыбы данный процесс можно провести всего за 15-20 мин. Средняя температура дыма во время приготовления копченостей таким способом составляет приблизительно 100 ºС. Для розжига горячей коптильни не принято использовать дрова, так как щепа является более подходящим топливом.

Топка в горячей коптилке расположена непосредственно под камерой копчения

Использование щепы отражается на конструкции таких агрегатов. Данное приспособление отличается своими особенностями. Например, топочный резервуар в таких конструкциях находится непосредственно снизу камеры, в которой производится копчение. Таким образом, отсутствует длинный дымовой канал. Это можно считать плюсом, поскольку сделать своими руками коптильню подобного типа проще.

Специалисты отмечают, что нет никакой необходимости выполнять топку под древесину. При желании можно проводить копчение продуктов питания на газу или даже электроплите

Неважно, как будет реализован нагрев дна бочки (снизу), но температуры должно хватать для того, чтобы щепа, расположенная на дне коптильни для дачи, начала тлеть

Важно отметить, что резервуар для копчения должен быть полностью герметичным, иначе процесс не удастся правильно реализовать. Сегодня можно встретить устройства, которые включают в себя крышку, оснащенную гидравлическим затвором

Он организовывается в форме буквы «П» и располагается по периметру резервуара для копчения. Гидрозатвор следует немного углубить и наполнить водой. Такой ход позволяет решить сразу две проблемы, обеспечивая защиту от воздуха снаружи и выполняя функцию барьера для дыма.

Горячее копчение — процесс довольно быстрый, от 15 минут до нескольких часов в зависимости от размера отдельных кусков мяса или рыбы

Мясные, рыбные и другие продукты в этом случае могут располагаться на разных уровнях. Для этого необходимо подготовить держатели для них. Это могут быть решетки или стандартные прутья. Для удобства рекомендуется оснастить прутья крючками, что позволит нанизывать на них продукт. Нелишним будет посмотреть обучающие видео. Коптильня своими руками делается довольно просто, но все же потребуется вникнуть в важные нюансы ее сборки.

И, наконец, еще одно отличие такой коптилки заключается в том, что она должна иметь поддон. Он необходим для сбора жира, который будет выделяться из продуктов во время их приготовления. Поддон делается таким образом, чтобы его было легко снимать и очищать.

Горячее копчение занимает значительно меньше времени, потому что процесс протекает при температурах дыма в интервале от 50°С до 120°С

Как сделать коптильню горячего и полугорячего типа самостоятельно?

Для начала желательно обратить внимание на чертежи горячих коптилок. Такие устройства, как уже говорилось выше, имеют некоторые отличия от агрегатов для холодного копчения

Самый подходящий материал для горячей коптильни – нержавейка. Если у вас есть старая металлическая бочка, то тогда процесс сборки агрегата значительно упрощается.

Габаритные конструкции, выполненные из бочки, отлично подойдут для дачи или частного дома. Но такие коптильни являются стационарными. Для производства мини-коптильни своими руками потребуется самостоятельно собрать небольшую камеру из нержавеющей стали.

Статья по теме:

Температура в переносных агрегатах чаще всего соответствует полугорячему типу копчения. Выполняются такие устройства в виде ящика, который оснащается крышкой. Процесс приготовления занимает не более 3-4 часов, а продолжительность хранения провианта составляет приблизительно 3 дня.

Помимо ящика с крышкой, такая коптилка включает в себя поддон (для сборки жира) и специальные держатели. Процесс обработки пищи выглядит следующим образом: резервуар размещают над источником огня и насыпают на его дно щепу. Через некоторое время она начнет тлеть и выделять дым

Важно запомнить, что толщина стенок ящика должна быть не менее 1,5 мм. В противном случае такая походная коптильня деформируется под воздействием высоких температур

Рисунок-схема коптильни горячего типа

Выбор горячего или полугорячего типа целиком и полностью зависит от того, для чего вам необходимо такое устройство. Поэтому ориентироваться рекомендуется на конкретную ситуацию.

На основе холодильника

Часто устаревшие холодильники на загородных участках используются как шкафы для хранения разных вещей.

Из старых холодильников можно создать маленькую коптильню

Стадии работы:

1. Устранение внутренних составляющих. Остаются только дверка и сама коробка.
2. Сверху устраивается дырка для дымоотвода.
3. К боковым корпусным стенкам на трёх разных ярусах монтируются металлические уголки по три пары. Два первых яруса – для решёток и планок с крючками. Нижний ярус – для поддона, необходимого для скопления жира.
4. Нужен ещё один поддон. Он должен быть очень прочным. Он предназначается для опилок. Также необходима электроплитка. Её место – дно корпуса. На неё размещается этот поддон.
5. Минимизация проникновения воздушных потоков. Это нужно для полноценного закрывания дверки.

Вот пример конструкции на фото:

Камерные коптильни

Такие коптильни — в каком-то смысле «гибрид» двух вышеупомянутых видов. Если тоннельную коптильню нужной длины, обустроенную на уклоне (10-30°), дополнить шахтой, диаметр которой около 1 м, а высота 1,5-2 м, получится как раз классическая камерная коптильня. Дистиллятором дыма в ней будет служить длинный тоннель, а дополнит его глухой низ шахты, работающий как расширительная камера, усиливающая осаждение вредных дымных компонентов.

Современные промышленные коптильни строятся как раз по камерному типу. Но они, конечно, более компактны, благодаря обустройству специальными подготовительными установками для воздуха, а также электродистилляторами дыма.

Холодное копчение

Холодное или полухолодное копчение ведется при температуре в 40-50 градусов в течение различных периодов времени (от 2-х до 36-ти часов, в зависимости от исходного продукта). Копченые таким образом рыба или мясо по получившимся вкусовым качествам не уступают продуктам, которые коптили обкуриванием. Однако хранится они могут значительно меньше — не более 170 часов.

После холодного или полухолодного копчения сырье становится мягче, но структуры своей не меняет, а легкоплавные жиры мигрируют по его костям и прослойкам.

Продукты перед подобной обработкой вымачивают в тузлуке до 24 часов (но не меньше 4-х часов), затем еще некоторое время (от 1 до 6 часов) отмачивают, а после просушивают без нагрева.

Главный минус при полу- и холодном копчении — закисление обрабатываемых продуктов, потому что кислая зона дыма поднимается наверх. Избежать подобного можно лишь используя ольховую или фруктовую щепу в качестве топлива и занимаясь копчением исключительно в подходящую погоду (без особой жары и осадков).

Оборудование коптильни под холодное и полухолодное копчение — простой очаг + дымогенератор с тем же режимом, что и в случае обкуривания.

Самодельная коптильня для подобного способа обработки строится, как правило, на базе конструкции инженера Ю. Чмыра:

А он взял за основу своего изобретения земляную коптильню, которой издавна пользуются сибирские охотники-промысловики и рыболовы. Это такая коптильня-землянка, для которой не так-то просто бывает найти место. Необходим для ее обустройства исключительно плотный суглинок или же глинистая почва. И штольня не короче 2,5 м. Дым очага такой коптильни «настраивается» с помощью листьев дикой смородины, брусники, черники и папоротника, которыми равномерно обкладывается костер. Достать такой растительный набор вдали от сибирской тайги не так-то просто.

Чмыра адаптировал эту коптильню:

• уменьшил размеры;
• ликвидировал зависимость от грунта;
• надставил дымовод (камерой от бочки на 200 л);
• сократил степень загрузки.

Благодаря предпринятым шагам, внизу камеры-шахты получился расширительный объем. А это в свою очередь позволило:

• дымить древесиной и получать продукты с по-настоящему изысканным вкусом;
• свести настройку дымогенератора к расширению окна для воздушного доступа;
• без проблем настраивать горячее копчение за счет короткого внутреннего дымохода;
• коптить одновременно 2-мя способами и разнородные продукты.

Но главным достижением инженера с его коптильней был, безусловно, оригинальный метод нейтрализации ПАУ. Изобретатель накрыл коптильную камеру смоченной мешковиной из натуральных волокон, которая создала разную тягу для различных компонентов дыма. И тогда легкие фракции стали удерживаться рядом с продуктами, а ПАУ оседали вниз, чтобы догореть в очаге.

Важно: При обустройстве коптильни по методу Чмыра, следует держать наготове 2 отреза джутовой или пеньковой мешковины — как только подсыхает первый на него тут же набрасывают второй. А первую дерюжку после осторожненько вытягивают

Коптильня горячего вида обработки

Один из распространенных вариантов — изделие из металлических деталей. Чертежи коптилки горячего копчения своими руками помогут собрать аккуратное и удобное устройство. Для успешной работы подойдет металл 2 мм толщиной, болгарка, аппарат для сварки, металлические прутки в качестве арматуры и измерительные инструменты. Далее нужно следовать инструкции:

• Из четырех металлических частей нужного размера сварить короб.
• Тщательно проварить швы изнутри, затем присоединить дно.
• Для изготовления крышки потребуются четыре полосы металла чуть превышающие размер короба. Они привариваются по периметру к листу для крышки, чтобы эта часть конструкции плотно надевалась.
• На последнем этапе нужно вставить внутри стержни для емкости сбора жира и решетчатые полочки для мясных кусков.

Чертежи помогут выбрать удобные размеры, а более точные ответы на вопрос, как сварить коптильню горячего копчения своими руками, помогут видео- и фотопримеры.

Коптильня из бочки: самый простой и доступный вариант

Один из самых простых и доступных способов изготовления коптильни в домашних условиях подразумевает использование металлической бочки. Желательно, чтобы ее объем был не менее 100 л

Существует определенная последовательность действий, на которую стоит обратить внимание перед самостоятельной сборкой коптильни из бочки своими руками

В первую очередь нужно срезать верхнюю крышку. Далее внутренние стенки бочки очищаются от грязи. В днище изделия вырезается круглое отверстие, к которому подсоединяется дымоход. Срезанную ранее крышку можно использовать в качестве поддона для жира, выделяющегося из мяса и рыбы в процессе их обработки

Важно, чтобы этот элемент имел меньший диаметр, чем бочка. В противном случае возникнет проблема с поступлением дыма в верхнюю часть самодельного коптильного аппарата

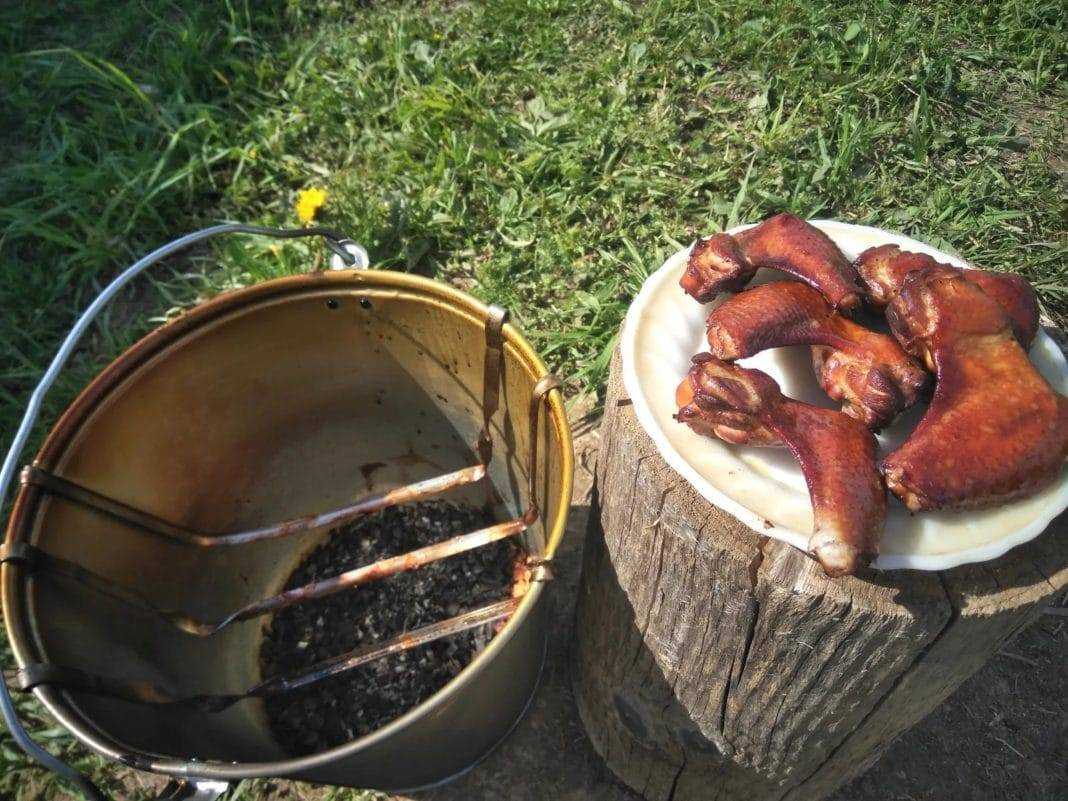

Для крепления решеток можно сделать петли или ввернуть в стенки бочки саморезы

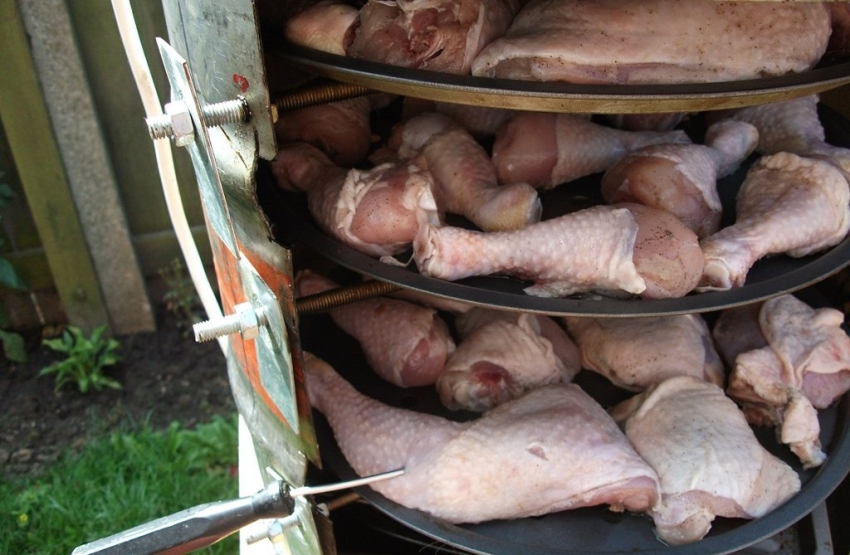

Затем нужно изготовить держатели для продуктов питания и установить их в верхней части бочки. Для этих целей можно использовать любую подходящую решетку, металлическую сетку или же отрезки арматуры, оснащенные крючками. Для того чтобы ответить на вопрос о том, как сделать коптильню из бочки своими руками, следует ознакомиться с проиллюстрированной последовательностью действий. Это позволит визуально оценить простоту и преимущества данного способа.

Чтобы выполнить надежную фиксацию поддона, потребуется сварочная аппаратура. С помощью сварки необходимо приварить к стенкам бочки отрезки металлической арматуры. Данная процедура производится таким образом, чтобы эти отрезки пересеклись в центре бочки и образовали крест. В свою очередь, фиксация решеток выполняется посредством металлических уголков. Есть еще один вариант (самый простой) – использование саморезов.

Чтобы вникнуть в суть процесса, рекомендуется изучить чертежи коптильни своими руками. Фото также помогут быстро понять, как необходимо действовать на каждом этапе.

Последняя фаза в изготовлении коптилки – установка крышки. Ее можно сделать из мешковины или дерева. Второй способ требует организации отверстий, которые будут использоваться для удаления лишней влаги из резервуара. Для крышки коптилки лучше всего подойдут лиственные породы деревьев.

Простую коптильню своими руками проще всего изготовить из бочки
