Дефлектор на дымоход: 2 основных вида устройств

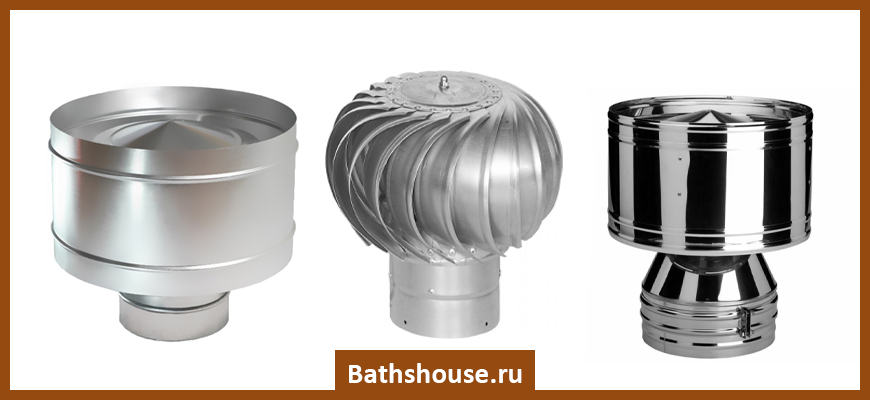

Виды дефлекторов для дымохода

Современный рынок предлагает самые разные модели дефлекторов — от простых до тех, которые не просто выполняют свою основную задачу, но и выступают в качестве декоративного элемента крыши. Можно выделить основные виды, наиболее эффективные и востребованные среди потребителей.

ЦАГИ

Свое необычное название устройство получило по названию разработчика — Аэродинамического Института. Основные элементы:

• трубный элемент;
• экранирующий цилиндр — оснащается внутренней пластинчатой вставкой уменьшенного диаметра. Последняя не дает попадать внутрь снегу, дождю и грязи;
• диффузор;
• кольцевой элемент;
• зонт.

Основное преимущество ЦАГИ — удобно расположенный зонт, позволяющий избежать ветрового запирания устья дымохода при возникновении существенных ветровых нагрузок. Конструкция быстро разделяет потоки после столкновения, обеспечивая отличные показатели отвода.

Недостатком можно назвать сложность производства ЦАГИ. Рекомендуется приобретать такой дефлектор в специализированном магазине, а не собирать самостоятельно.

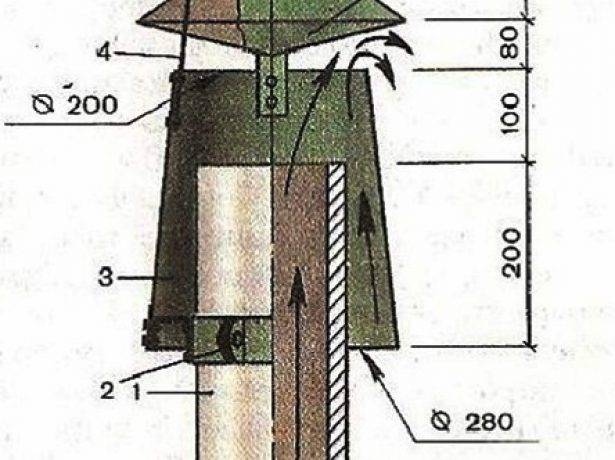

Дефлектор Григоровича

Простая, но эффективная конструкция, которую реально сделать собственными руками. Основные элементы:

• два цилиндра — верхний и нижний;
• патрубки;
• конус;
• монтажные кронштейны.

Установка на трубу проводится с помощью клиновидной насадки. Интересно, что модель Григоровича по факту является упрощённым и усовершенствованным вариантом ЦАГИ. Подходит такая отводящая насадка для участков, на которых преобладают низкие ветра. Преимущество модели — обеспечение отличной тяги даже в безветренную погоду.

В качестве недостатка можно выделить достаточно высокое положение зонта по отношению к диффузору. Такая конфигурация приводит к попаданию дымных масс с боков внутрь.

Круглый Волпер

Это модель дефлектора, практически идентичная ЦАГИ. Основное отличие — небольшой козырек над диффузором. Последний необходим для эффективной защиты устройства от осадков и мусора. Этот вариант чаще всего используется для монтажа на банных дымоходах.

Тарельчатый Astato

Простейшая конструкция открытого типа из оцинковки или нержавейки. Основное преимущество — обеспечение отличной тяги при любом направлении ветра. Особенность конструктива — все элементы при сборке формируют защитный козырек, снизу которого расположен колпак. Последний направлен внутрь дымоходной трубы. При попадании воздуха в дефлектор создается разреженный канал. Это значит, что тарельчатая модель может усилить показатели тяги в два раза.

Н-образный

Непривычный внешний вид такой насадки часто привлекает внимание. Для создания Н-образной модели используется несколько трубных отрезков, которые способны выдержать максимальные ветровые нагрузки. Как понятно из названия — все элементы монтируются в виде буквы Н

А горизонтальный патрубок просто исключает попадание загрязнений и осадков в систему. Вертикальные же патрубки обеспечивают эффективный отвод газовых масс. При этом отведение ведется сразу в двух направлениях

Как понятно из названия — все элементы монтируются в виде буквы Н. А горизонтальный патрубок просто исключает попадание загрязнений и осадков в систему. Вертикальные же патрубки обеспечивают эффективный отвод газовых масс. При этом отведение ведется сразу в двух направлениях.

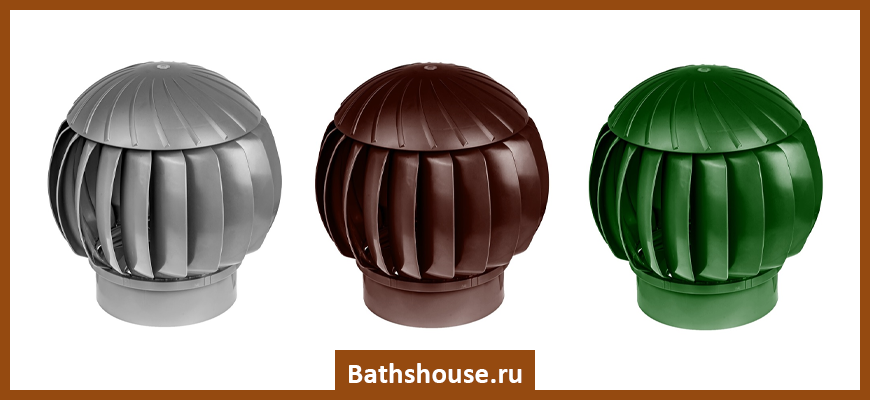

Вращающийся

Вращение устройства происходит в одну сторону под воздействием движущегося воздуха. Конечно, такой турбодефлектор эффективно защищает систему от осадков, мусора и обеспечивает тягу. Недостаток — статичность лопастей без ветра и невозможность работы в результате обледенения. Чаще всего используется в паре с газовым оборудованием.

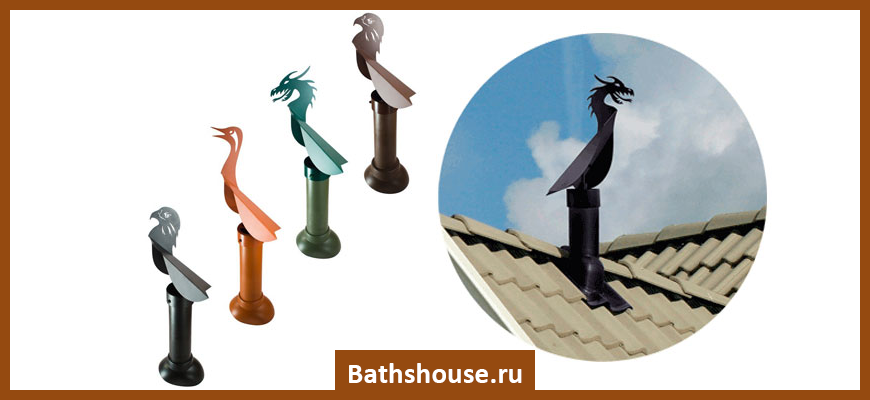

Флюгер

Еще один вариант с вращающимся корпусом, зафиксированным в верхней части отводящей трубы. Конструкция у модели сложная — состоит сразу из нескольких козырьков. Последние рассекают воздушные потоки, многократно усиливая скорость движения газовых масс.

Предназначение дефлектора

Установка дефлектора позволяет решать следующие задачи.

Предохранять трубу дымохода от засорения и попадания влаги. В межсезонный период на ней могут делать гнезда птицы, дымоход забивается снегом, в него попадает большое количество воды во время дождя

Дефлектор полностью исключает появление таких проблем.

Без дефлектора дымоход быстро засоряется и нуждается в чистке

Уменьшать негативное воздействие климатических факторов на показатели тяги дымохода. Как уже упоминалось, погодные условия могут быть настолько неблагоприятными, что становятся причиной появления обратной тяги – очень опасного явления.

При наличии обратной тяги дым и угарный газ идут в помещение, а не в дымоход

Увеличивать КПД дымоходов в пределах 15–20%. За счет этого появляется возможность регулировать их минимальную длину, улучшать внешний вид фасада строения, уменьшать затраты на монтаж элементов.

Дефлектор позволяет минимизировать затраты на монтаж дымохода

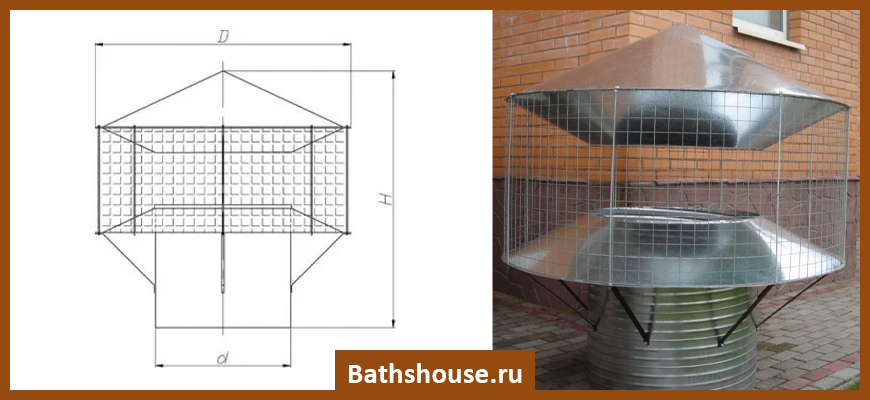

Гасить искры. Это дополнительная функция дефлектора, она имеет важное значение во время определения категории пожарной безопасности крыши. Дефлектор гасит искры, препятствуя случайному возгоранию

Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса

Дефлектор гасит искры, препятствуя случайному возгоранию. Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса

Диффузор изменяет скорость движения продуктов горения в трубе дымохода, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушные потоки и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает эксплуатационные характеристики дефлектора

Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса. Диффузор изменяет скорость движения продуктов горения в трубе дымохода, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушные потоки и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает эксплуатационные характеристики дефлектора.

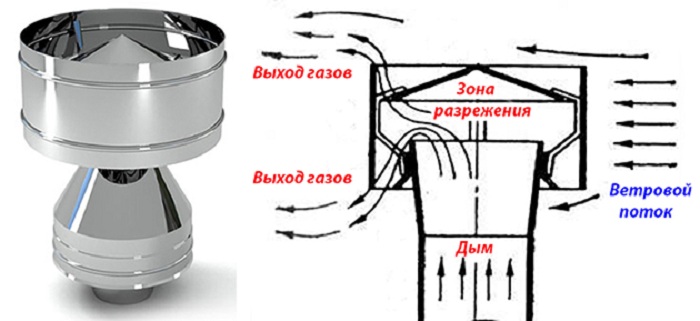

Действие дефлектора объясняется эффектом Бернулли: скорость движения воздушных потоков имеет прямую связь с давлением в канале. Воздух увеличивает скорость движения в суженом диффузоре, за счет этого уменьшается давление в корпусе и увеличивается тяга в дымоходе.

Механизм действия дефлектора основан на эффекте Бернулли

Требования проверяющих органов

Потребовать акт, отражающий результаты обследования дымоходных и вентиляционных инженерных сооружений и рекомендации по искоренению выявленных недостатков, могут разные организации – служба газа, жилищная инспекция, УГПС и другие. Для такого случая на руках у каждого должен быть пакет документов, которые следует получить у организации, на которую возложено обслуживание инженерных конструкций домов:

• заполненный акт на специальном бланке с голограммой;
• заверенная печатью копия лицензии, выданной МЧС;
• копии протоколов, составленных по итогам периодической проверки теоретического и практического уровня подготовки специалистов, проводивших обследование.

Газовая служба дополнительно может запросить акт об установлении наличия контура молниезащиты имеющегося котельного оборудования.

Можно ли устанавливать вентиляционный дефлектор на дымоход

Некоторые владельцы твердотопливных котлов и печей, столкнувшись с проблемой плохой тяги, решают исправить ее с помощью дефлектора. Можно ли монтировать в таком случае ротационный дефлектор или с эжектирующим вентилятором?

Проблему тяги можно решить, если увеличить высоту дымохода. Причины, по которым не рекомендуется использовать такие насадки:

1. Ставить различные насадки запрещено правилами пожаробезопасности.
2. Сажа, выделяемая при горении топлива, оседает на узлах дефлектора и выводит его из строя.
3. Если правильно сделан дымоход, то не стоит беспокоиться о конденсате и выпадающих осадках. Можно закрепить не дорогой зонт.

Для увеличения тяги можно использовать дефлекторы статичного типа.

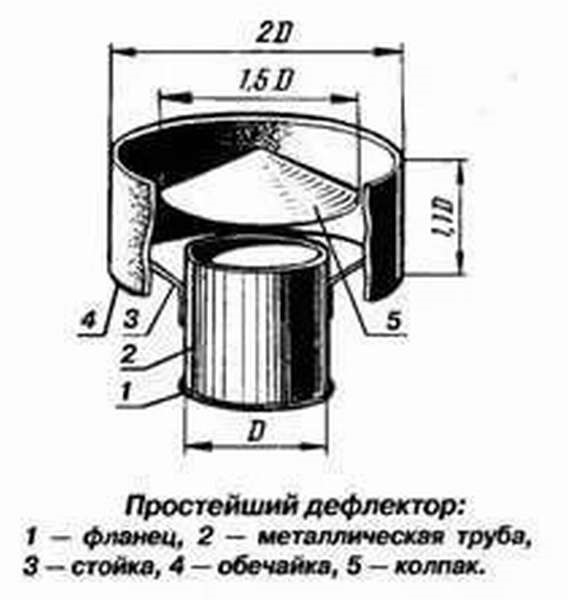

Виды дефлекторов

Дефлектора на дымоход могут отличаться в зависимости от конструкции и типа устройства. Итак, наиболее часто встречаемые:

• Плоские.
• С откидной крышкой.
• Двухскатные.
• Полукруглые.

В зависимости от стилистики и дизайна самого дома, дефлектор на дымоход может быть изготовлен в самых разных вариациях. К примеру, плоские на вершинники используют для оформления стиля модерн, особенно когда металл изготовления, медь. Наиболее оптимальным с точки зрения функциональности и стиля нынешних зданий, считается полукруглый дефлектор. А вот для защиты от снега, дождя лучше ставить щипцовый (двухскатный).

Разновидности дефлекторов

В основном для изготовления используют «оцинковку», она не ржавеет, достаточно неплохо взаимодействует с агрессивной средой, да и, в общем, намного долговечней. Кстати, в моду постепенно входят дефлекторы покрытые эмалью либо пластиком. Насколько практично применять пластиковый «колпак» сложно судить, скорей их устанавливают на вентиляцию, учитывая, что в классическом представлении дымохода, он попросту бы не выдержал температуры.

Кроме того, дефлекторы подразделяются на две основные группы:

1. Ротационные.
2. Статичные.

Принцип работы каждого из подвида понятен даже без описания. Статичный – это классический конусообразный козырек, который просто принимает потоки приходящего воздуха.

Дефлектор ротационный

А ротационный же, сам крутит специальный «ротор» похожий на водяную мельницу. Только в этом случае кручение происходит не за счет воды, а за счет ветра. А в итоге, в обоих случаях выполняется та же работа, только в ротационных с большим результатом.

Монтаж дефлектора

Прежде всего необходимо к нижнему цилиндру зафиксировать стойку, используя болтовое соединение. Верхний цилиндр, расширяющийся внизу, прикрепляется хомутами к нижнему путем стоек. Закончив со сборкой обратного конуса на фальцах, следует поставить его на место, используя заклепки.

Помимо заклепок для сборки некоторых элементов конструкции, используется метод контактной сварки. Подбор соотношений размерных показателей деталей дефлектора для обеспечения удачного монтажа, является важным моментом.

Установка дефлектора с ветрозащитным устройством:

Два подшипника с вертикальной осью фиксируют к трубе дымохода на двух уровнях. Далее на ось необходимо установить полуцилиндрическую ширму с полотном флюгера и крышу самой конструкции.

Если воздушные массы начинают менять свое направление, они запускают в движение флюгер, с которым при повороте движется защитная шторка. Вследствие этого обеспечивается постоянный выход дыма. Воздушные массы, вытягивает следом дым, повышая тягу в конструкции.

Чтобы увеличить эффективность системы, следует регулярно обрабатывать подшипники смазочным материалом. В минусовую температуру необходимо отслеживать и вовремя убирать наледь, возникающая вследствие конденсата. По этой причине насадка, размещенная на дымоходной трубе, может обеспечивать эффективную защиту в теплое время года.

Изготовление дефлектора своими руками: пошаговая инструкция

Конструкцию достаточно просто изготовить, но предварительно необходимо произвести расчеты

Очень важно определить все размеры, иначе их нарушение чревато неправильной работой дефлектора, что теряет всяческий смысл его применения

Шаг № 1 Расчет

Для проведения расчетов необходимо знать главный показатель – сечение трубы, на которую устанавливается дефлектор. Зная его можно рассчитать остальные необходимые размеры.

Для более наглядного примера, проведем реальные расчеты для изготовления и монтажа дефлектора. Так, допустим диаметр асбестоцементной трубы, составляет 200 мм:

• высота всего устройства – 200х1,7=340 мм;
• диаметр крышки (зонта) – 200х1,8=360 мм;
• диаметр обратного конуса – 360–35=325 мм;
• диаметр диффузора (в верхней части) – 200х1,5=300 мм;
• диаметр диффузора (в нижней части) – 200х2=400 мм;
• нахлест диффузора на трубу – 200х0,15=30 мм;
• высота крышки и обратного конуса (равны между собой) – 200х0,25=50 мм;
• расстояние между крышкой и диффузором – 200х0,25=50 мм.

С помощью таких подробных размеров несложно сделать чертежи сначала на бумаге, а затем перенести их на металл. Чертеж на бумаге – не обязателен и делается для исключения ошибок или неточностей.

Шаг № 2 Чертежи и изготовление корпуса дефлектора

Используя расчетные данные, на плотной бумаге, делают чертежи основных элементов, а именно: диффузора, колпака и обратного конуса.

Для изготовления конструкции понадобятся:

• различный чертежный инструмент;
• ножницы по металлу;
• саморезы, прессшайбы, шпильки;
• электродрель;
• оцинкованное железо или нержавеющая сталь;
• металл для изготовления соединительных элементов.

Далее, переносят бумажные детали конструкции на металл. Специальными ножницами для резки металла вырезают по шаблону все детали. Для прочного крепления, изготавливают соединительные кронштейны. Прежде, чем монтировать всю конструкцию на трубу, ее собирают.

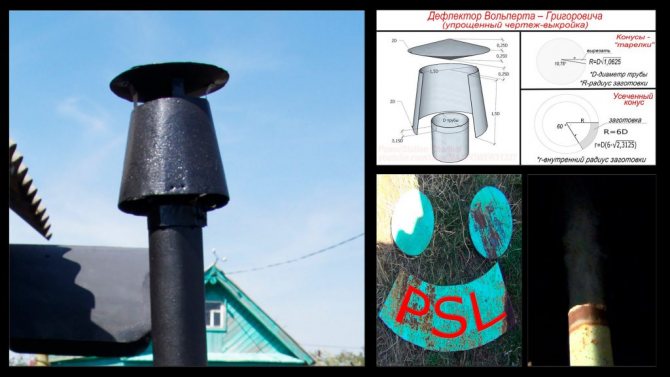

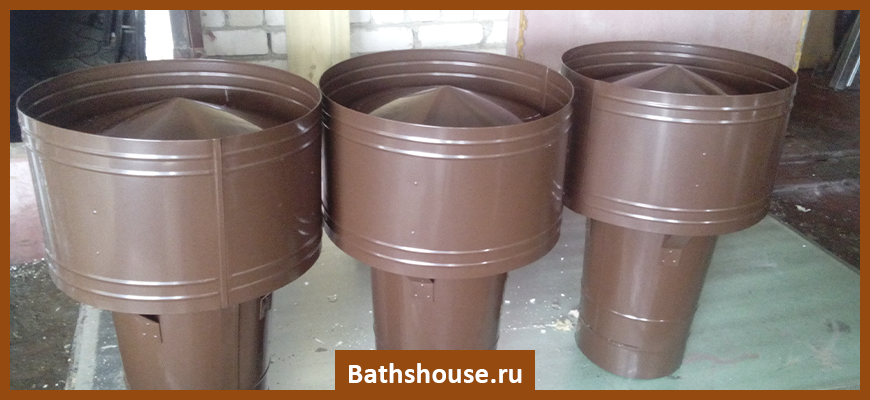

Собственноручно изготовленный дефлектор: реальное фото

Чтобы к защитному колпаку прикрепить обратный конус не обязательно пользоваться болтовыми или другими соединениями. Предлагаем более простой способ:

• приложить зонт и обратный конус друг к другу так, как они будут располагаться в конструкции;
• обвести на внутренней стороне крышки контур обратного конуса;
• с помощью ножниц по металлу сделать по два надреза до линии, как бы создавая будущие крепления (до 8 штук);
• приложить конус, загнуть внутрь полоски так, чтобы они прочно его удерживали.

Получившуюся «летающую тарелку» прикрепляют к диффузору с помощью строительных шпилек. Это считается надежным соединением, хотя возможны и другие варианты креплений.

С внутренней стороны диффузора (на нижней широкой части) прикрепляют кронштейны. Их должно быть не менее 4-х штук. С их помощью вся конструкция будет держаться на вытяжке.

Шаг № 3 Установка дефлектора Вольперта-Григоровича на асбестовую трубу

Монтаж достаточно трудоемкий процесс, так как его проводят на высоте. Потому, прежде всего, нужно соблюдать меры безопасности. Сами же монтажные работы предполагают такие этапы:

• Во-первых, от края дымоходной (асбестовой) трубы отступают не менее 150 мм и делают отметки по кругу.
• Во-вторых, примеряют дефлектор, к диффузору которого уже прикреплены монтажные кронштейны.
• В-третьих, просверливаются отверстия в трубе и крепежных элементах.
• В-четвертых, продевают строительные шпильки и фиксируют конструкцию на трубе с помощью гаек и болтов.

Для чего предназначен дефлектор?

Дефлектор – это устройство, которое блокирует внешнее воздействие на дымоход. Он не дает проникнуть в трубу различному мусору и блокирует воздушные потоки. Дефлектор стандартного типа состоит из трех обязательных элементов: цилиндра, диффузора и защитного колпака. Защитный колпак препятствует попаданию в дымоход каких-либо предметов.

Цилиндр уменьшает интенсивность ветряных потоков. Воздушные потоки ударяются об цилиндр и частично поднимаются вверх. В итоге ветер захватывает продукты сгорания, которые выходят из дымохода, что в несколько раз улучшает тягу дымовой трубы. Так как потоки двигаются по прямой, не создаются завихрения. В итоге угарный газ полностью выводится наружу из дымохода. Такой эффект происходит благодаря закону Бернулли о газах. В канале с уменьшающимся поперечным сечением растет скорость движения газов, при этом падает давление. Попадая в зону с низким давлением, поток воздуха ускоряет вывод веществ. В случае дефлектора – дым.

Принцип действия дефлектора

Дефлекторы устанавливают на дымоход в качестве защитного устройства от внешних факторов. Он осуществляет несколько функций:

• препятствует появлению обратной тяги во время сильного ветра, из-за которой дым может попасть в помещение;
• защищает трубу от попадания посторонних предметов, таких как листья, мусор или птичьи гнезда;
• не дает проникать в дымоход осадкам;
• способствует беспрепятственному отходу из трубы продуктов сгорания;
• препятствует затуханию пламени в печи;
• осуществляет прирост тяги до 20%, благодаря чему лучше прогорают угли.

Во время строительства дымохода учитываются многие факторы. Расчет диаметра канала, высоты трубы и формы сечения проводится с учетом того, чтобы тяга была максимальной. Но предусмотреть все ситуации невозможно. Сильные порывы ветра могут создать в дымоходе обратную тягу, пропадет необходимая разница в давлении, из-за чего продукты сгорания не будут проникать через дымоход. Предотвратить возникновение всех этих явлений помогает дефлектор.

Установка дефлектора на трубу дымохода желательна для печей любого типа.

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

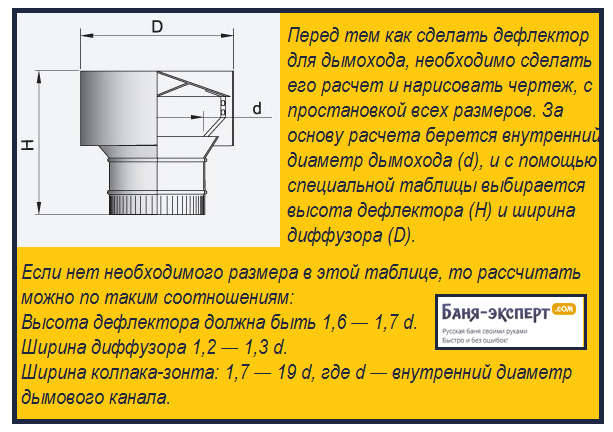

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

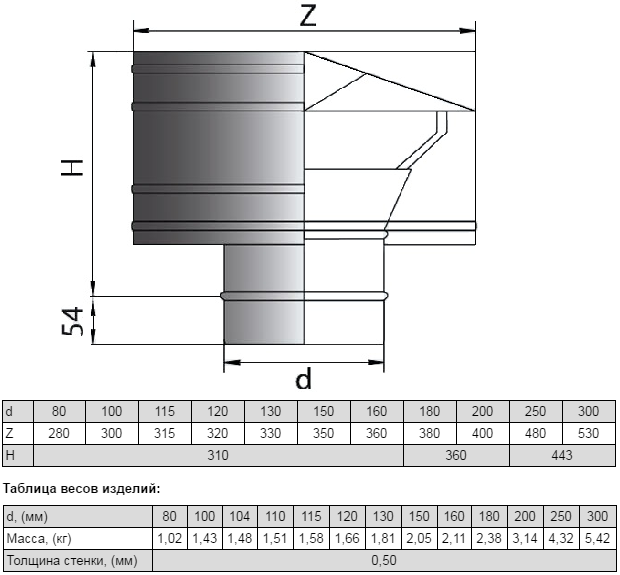

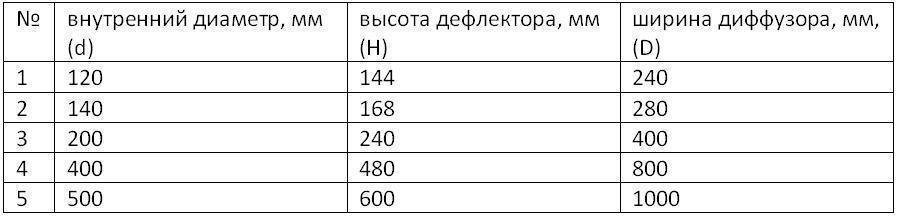

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг, №№	Описание	Иллюстрация
Шаг 1.	На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.	Чертеж Вырезанные из бумаги детали
Шаг 2.	Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.	Подготовка к раскрою
Шаг 3.	Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4.	В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5.	Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.	Свернутая заготовка
Шаг 6.	Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.	Заготовка-конус
Шаг 7.	Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.	Крепление полос Загиб полосок
Шаг 8.	При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.	Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

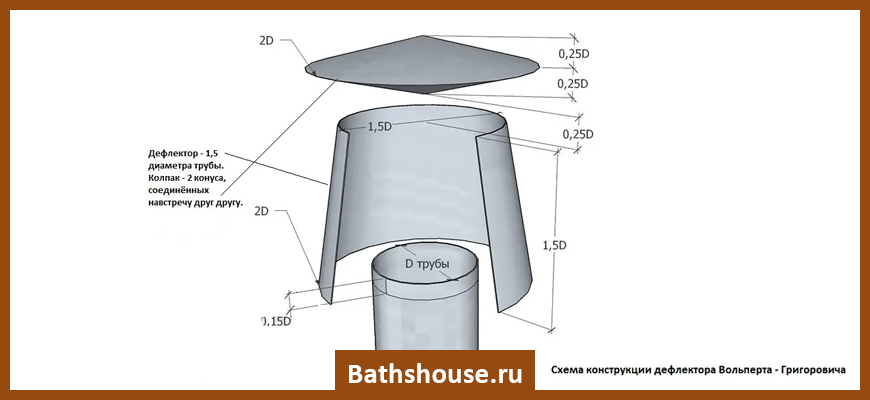

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Ветрозащитные дефлекторы

Особенности такой конструкции

Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.

Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.

Флюгер-дефлектор

Это механизм имеющий вращающийся корпуси имеющий соединение с подшипниковым узлом, на нем закреплены специально изогнутые детали,. Сам флюгер находится сверху, он позволяет всему устройству как бы постоянно держаться по ветру.

Кольцо со встроенным в нем подшипниковым узлом с помощью прочных болтов крепят к срезу дымохода. Проходящий между козырьками поток воздуха ускоряется что приводит к созданию разреженной зоны. Тяга, соответственно, усиливается и повышается эффективность вывода продуктов сгорания.

Как правильно изготовить дефлектор на дымоход своими руками

Сначала необходимо определиться из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Пригодна также и медь, несмотря на то, что это дорогой материал. Использование именно этих металлов связанно с тем, что дефлектор должен быть максимально стойким к перепадам температур и атмосферным воздействиям.

Устройство имеет свои определенные параметры, которых необходимо придерживаться. Например, высота дымника должна составлять 1,6-1,7 часть от внутреннего диаметра трубы, а ширина – 1,9.

Последовательность работ по самостоятельному созданию дефлектора следующая:

1. На картоне чертим развертку главных деталей.
2. Переносим выкройки на металл и вырезаем отдельные детали.
3. Соединяем все элементы один с другим, используя для этого крепежные изделия или сварочные работы.
4. Изготавливаем из стали кронштейны, нужные для крепления на поверхности дымохода колпака.
5. Собираем колпак.

Дефлектор изготовленный своими руками, сначала собирается и только потом монтируется на трубу. Первым устанавливают цилиндр, который фиксируется крепежными изделиями. С применением хомутов на нем закрепляется диффузор, а также колпак, в виде обратного конуса.Этот простой элемент позволяет устройству функционировать при любом ветре.

Смотрим видео, делаем самостоятельно и поэтапно:

Чтобы самостоятельно сделать колпак потребуются следующие предметы и инструменты:

• Резиновая или деревянная киянка
• Гибы
• Молоток
• Брусок
• Зажимы
• Ножницы для работы с металлом
• Стальной уголок.

Чтобы упростить процесс сборки устройства, на всех деталяхспециальносрезают уголки с двух сторон.

Советы специалистов

Установка дефлектора обязательна и наиболее эффективна при наличии непрямого дымохода.

При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если дефлектор, устанавливаемый на дымоход, не будет соответствовать этим параметрам, то и свою основную функцию по созданию хорошей тяги он выполнять должным образом не сможет.

Делаем колпак самостоятельно, видеообзор:

https://youtube.com/watch?v=GNkwUtv-aNs

Выполняя заготовки из металла самостоятельно, делать это лучше всего по лекалам из картона, вырезанными по требуемым размерам. Приложив их к листу металла, достаточно будет обвести детали по контуру и можно смело вырезать, не боясь ошибиться.

Если у трубы максимально допустимый диаметр, то для монтажа потребуется применение растяжки, выполненной из проволоки.

Область использования

Где именно можно применять турбодефлекторы? Изделия прекрасно зарекомендовали себе в помещениях и объектах, где крайне нужен обмен воздуха. Сфера использования:

1. Для частных и многоквартирных домов. К тому же следует отметить, что к работе вентиляционных каналов в многоэтажке предъявляются повышенные требования. Часто в таких домах качество вентиляции не самое лучшее, так как они делались еще в советском союзе. А вот благодаря использованию дефлектора такая проблема решается.
2. Турбодефлекторы хороши для животноводческих ферм и для сельскохозяйственных построек, таких как конюшни, птичники зернохранилища и сеновалы. Они помогают вентиляции эффективней выводить запах, испарения и газы, образующиеся при содержании скота. К тому же в помещении контролируется влажность, она оптимальна.
3. Для перерабатывающих предприятий. Так как для работы турбодефлектора не нужно электричества, то экономия на устройстве соответствующая. Исключением служат предприятия, которые производят или перерабатывают опасные для человека вещества.
4. Здания общественного типа, такие как спортивные комплексы, бассейны, торговые центры и кинотеатры.

Важно! Турбодефлектор также используется для вентилирования подкровельного пространства. Но, как же сделать турбодефлекторы вентиляционные своими руками? Давайте узнаем. Но, как же сделать турбодефлекторы вентиляционные своими руками? Давайте узнаем

Но, как же сделать турбодефлекторы вентиляционные своими руками? Давайте узнаем.

Выводы и полезное видео по теме

Сравнение характеристик ротационной турбины и модели ЦАГИ:

Принцип работы поворотного флюгера-дефлектора:

Технология установки турбодефлектора на плоскую кровлю:

Такое простое приспособление, как дефлектор, способно решить распространенную проблему естественной вентиляции – недостаточность вытяжной тяги.

Помимо повышения эффективности воздушной циркуляции, колпак выполняет защитную роль, предотвращая забивание вентканала мусором.

Имеете опыт в монтаже и эксплуатации вентиляционного дефлектора? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для обратной связи расположен ниже.
