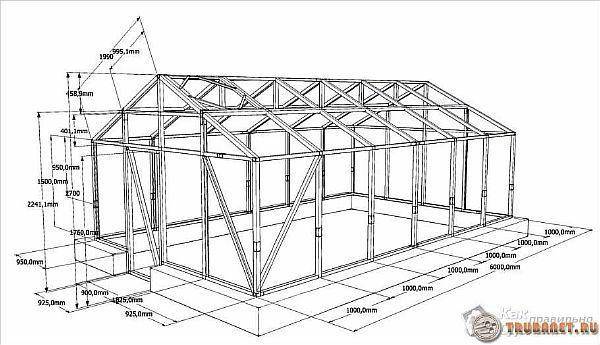

Составляем чертежи теплиц из профильной трубы с размерами: 5 правил

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой

Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

1. Собирать нужно начинать с задней торцевой стенки.
2. Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
4. После скрепить коньком верхушку крыши.
5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов

Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

Важно!

Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.

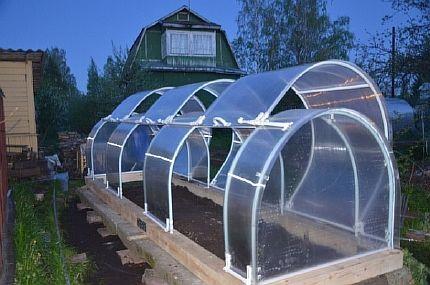

Проекты сезонных теплиц

К сооружениям теплиц сезонного типа не предъявляют конкретных требований по надежности и прочности. Чертежи этих конструкций легки в разработке и не сопряжены со сложными расчетами. Каркасы таких теплиц могут быть построены из легких профильных труб, а материалом для покрытия может служить полиэтиленовая пленка или листы тонкого поликарбоната.

Тип каркаса сезонной теплицы не имеет большого значения — основными критериями являются простота сборки и бюджетная стоимость конструкции. Несколько рекомендаций помогут избежать ошибок при постройке небольших теплиц:

• при разработке чертежей и эскизов следует учесть наличие вентиляционных люков на различных уровнях. Это будет способствовать качественному проветриванию теплицы;
• крепление листов поликарбоната следует осуществлять посредством крепежных профилей, которые не повреждают поверхность пластика. Кроме того, их можно будет легко демонтировать в конце сезона, исключая возможность деформации легкого каркаса теплицы;

проектом должен быть предусмотрен вариант простой разборки каркаса для переноса на другое место или хранения на зиму.

Подготовка элементов каркаса

Каркас теплицы составляется из ряда параллельных дуг профильной трубы, как показано на рисунке.

Вертикальный участок берётся размером 0,5 м. На высоту дуги остается 1,3 м, это будет радиус закругления, по которому можно вычислить длину сектора: L= 3,14*1,3 = 4,1 м. Добавив к результату один метр на вертикальные участки с обеих сторон и по 0,5 м для заглубления, получите общую длину трубы для каждой опоры, равную 6 м, что соответствует стандартной длине, и резать их не придётся.

Разметьте материал и ставьте метки маркером в местах, где требуются надрезы. С каждой стороны отмерьте по 0,45 м — это участки заглубления в грунт. Теперь еще по 0,5 м — это вертикальные стенки теплицы.

Далее оставшийся участок в 4,1 м поделите пополам. Ставьте метку и от неё по всему участку будущего изгиба распределите метки с шагом 10 см.

Прорезы делайте с широкой стороны трубы, прорезая и две узкие. Четвертую сторону не режьте. Форма прорези должна быть в виде клина, как показано на рисунке. Изогните заготовку в сторону надрезов.

Лучше всего подготовить ровный участок земли и распределить по нему колышки по форме будущей заготовки. Так будет легче соблюсти одинаковую форму всех элементов каркаса.

В результате должна получиться дуга с двумя параллельными друг другу прямыми отрезками трубы — будущими вертикальными стенками. Прихватите прорезы сваркой с одной стороны, затем с другой, а потом полностью проварите и зачистите швы. На оба конца каждого элемента приварите перпендикулярно небольшой отрезок трубы, который будет выступать в роли опорной подошвы.

Дуги из профилированной трубы можно согнуть с помощью трубогиба. Результат будет заметно лучше выглядеть, повысится прочность конструкции и существенно уменьшатся траты времени и средств за счет устранения большей части сварочных работ.

Таким же образом изготовьте необходимое количество дуг, в зависимости от длины теплицы. Изготавливая компоненты, проверяйте их идентичность наложением друг на друга. У всех элементов желательно окрасить полметра от края на каждой ноге, чтобы защитить металл от коррозии перед дальнейшей установкой.

Место строительства

Растущие в теплице растения должны получать тепло и свет. Правильное расположение парника на участке увеличивает энергоэффективность. Хозяин меньше несет затрат на отопление и искусственное освещение. Устанавливается своими руками теплица сборно-разборная из профильной трубы на участке, максимально соответствующем основным требованиям:

• Теплицу располагают на слабо продуваемом ветрами месте. При зимнем использовании уменьшатся потери тепла.
• Корпус теплицы максимально должен в течение светового дня освещаться солнцем. Воздух будет прогреваться естественным путем, снизятся расходы на отопление. Солнечный свет полезен многим растениям. Для тенелюбивых культур делают затенение поликарбонатом.
• Для устойчивости теплицы выбирают ровный участок. Лучшим местом считается равнина или возвышение. В низинах профильные конструкции ставить нежелательно из-за подтопления дождевой и талой водой.
• Внутрь теплицы понадобится прокладывать водопровод, электричество. Профильную конструкцию устанавливают ближе к расположению коммуникаций.

К стенкам парника со всех сторон обеспечивают свободный подход для обслуживания минимум 1 м.

Процесс строительства теплицы

После того как фундамент полностью застынет, можно приступать к изготовлению теплицы из профильной трубы, опираясь на чертеж.

Сделать каркас из металлических труб голыми руками не получится.

Для этого необходимо иметь специальные приспособления и инструменты: дрель, чтобы проделывать отверстия, болгарку для резки труб и сварочный аппарат для приваривания деталей к основной конструкции.

Как сделать каркас из труб

Чтобы возвести каркас теплицы своими руками из профильной трубы, нужно в первую очередь сделать нижнюю обвязку. Для этого возьмите трубу с сечением 40х20, приложите ее к основанию и отметьте места соединений с фундаментом. Если предполагается крепление на анкерные болты, то в трубах нужно проделать отверстия, а затем прикрутить специальными гайками. Если в бетоне спрятаны закладные элементы, то трубы к ним привариваются.

Проделайте эту операцию со всеми сторонами теплицы и соедините между собой сваркой все части нижней обвязки. Далее следует отрезать и приварить с шагом в один метр вертикальные трубы и основные элементы крыши под углом 30 градусов. После этого производится сварка средней горизонтальной стяжки из профиля сечением 20х20. Далее изготавливается верхняя стяжка, к ней привариваются остальные детали крыши и центральная труба.

Сборка торцевого пролета

Но можно сделать по-другому: трубы не разрезать на куски, а только надрезать в нужных местах болгаркой и аккуратно согнуть. В этом случае целесообразно приобретать трубы длинной 12 метров, которые позволяют полностью изготовить один пролет конструкции. Если выбран этот способ сборки, то каждый пролет собирается отдельно, а потом приваривается к нижней обвязке. После того как будут собраны своими руками все основные элементы каркаса парника из профильной трубы, приваривается средняя и верхняя горизонтальные стяжки.

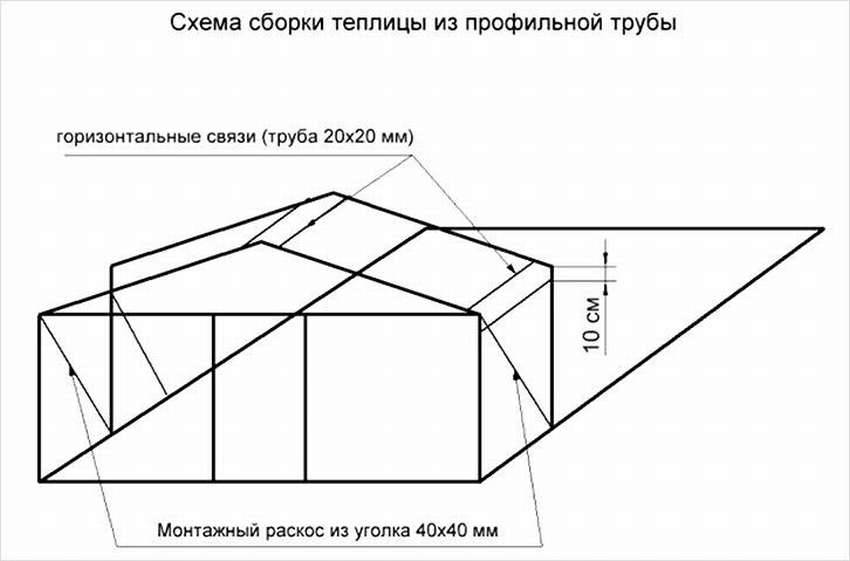

Последовательность сборки каркаса

Как накрыть теплицу поликарбонатом

Для крепления листов используются саморезы с термошайбами, которые устанавливаются с шагом 20-30 см. Предварительно в трубах проделываются отверстия диаметром на 2 мм больше, чем у саморезов. Это поможет избежать образования трещин на покрытии при терморасширении.

Правильное крепление поликарбоната к каркасу

Листы с двух сторон покрыты специальной пленкой, но только лицевая сторона, на которую обычно нанесен логотип производителя, обеспечивает защиту от ультрафиолетового излучения. Перед укладкой удалите пленку с внутренней стороны, наружную лучше снимать после монтажа. Поликарбонат имеет сотовую структуру, куда может попадать пыль, мелкие насекомые и жучки, поэтому ее торцы защищают силиконовым герметиком или клеевой лентой, ее также накладывают на места стыков.

Поликарбонат можно крепить при помощи специального соединительного профиля, состоящего из двух направляющих. Одна его сторона крепится к каркасу, затем в него устанавливаются листы и закрываются другой частью профиля. Этот способ получается дороже, чем с использованием саморезов, но он является более надежным и обеспечивает покрытию долгий срок эксплуатации.

Крепление с помощью разъемного профиля

Видео-урок и советы профессионала

Чтобы в деталях посмотреть, как сделать теплицу из профильной трубы своими руками, посмотрите видео, в котором мастер рассказывает о личном опыте строительстве и делится секретами.

Может кому-то покажется, что сделать теплицу из профильной трубы очень сложно. Что же, сегодня существует много вариантов: можно купить готовый парник или пригласить специалистов, которые за день построят любую конструкцию.

Расчет потребности в материалах для теплицы из труб ПВХ + чертежи

Чтобы определиться с количеством материалов, необходимо разработать чертеж теплицы из труб ПВХ для изготовления своими руками.

Чтобы не выполнять утомительные расчеты для каждой детали в отдельности, для выполнения чертежа лучше использовать миллиметровую бумагу. Это позволит, при определенной скрупулезности выполнения, получить истинные размеры путем измерений. Точности при таком способе исполнения достаточно для выполнения расчета.

Следует учитывать, что все погонажные материалы выпускаются в стандартных длинах. Поэтому при проектировании нужно учесть возможность их рационального раскроя, чтобы не допускать излишних отходов.

Стандартные размеры некоторых материалов:

1. Трубы ПВХ размером 20-25 миллиметров производятся в длинах 1, 2, 3 и 6 метров.
2. Брус из древесины хвойных пород – 4 или 6 метров;
3. Поликарбонат сотовый толщиной 4, 6, 8 миллиметров выпускается в листах шириной 2,05 при длине 4, 6 или 12 метров.
4. Пленка полиэтиленовая толщиной 90-200 микрон продается в рулонах, ширина составляет от 1 до 3-х метров. При установке допускается сварка по ширине. Для этого достаточно домашнего утюга и алюминиевой фольги.

Если покрытие выполняется поликарбонатом с укладкой листов внахлест на 10-12 сантиметров, то необходимо предусмотреть для каждого листа опору не менее, чем на 3 арки, то есть расстояние между ними должно составлять: (2,05 – 0,1) : 2 = 0,97 метра. Количество листов определяется заданной длиной теплицы.

Отдельно рассчитывается количество материалов на торцевые стенки. Несущая конструкция изготавливается из деревянного бруска  размером 50 х 50 миллиметров и ошивается материалом основного покрытия с использованием планок толщиной 15-20 миллиметров.

Конструкция торцевых стенок должна предусматривать дверной проход шириной порядка 90 сантиметров при высоте 1,8-2,0 метра, чтобы было удобно пользоваться садовой тачкой. В верхней части торцевой стенки нужно предусмотреть форточку.

Если для покрытия используется поликарбонат, его крепление производится двумя способами:

1. Путем наложения стяжки поперек корпуса теплицы. Эта деталь изготавливается из оцинкованной стальной полосы шириной не менее 40 миллиметров при толщине 0,7-1,0. Длина на полосы должна превышать обвод каркаса приблизительно на 0,5-0,7 метра, которые нужны для формирования хомута. Натяжка производится шпилькой М10, длина которой 20-25 сантиметров с использованием двух гаек с шайбами.
2. Креплением к аркам врезающими винтами со специальными компенсирующими шайбами с шагом установки 250-300 миллиметров.

Для установки дверей и форточек понадобятся навесы по 2 штуки на каждую деталь. Ниже представлены чертежи различных вариантов каркасов с размерами.

Теплица с двускатной крышей

При строительстве двускатной крыши удобнее всего формировать поперечные профили из прямых отрезков. Для удобства лучше использовать стальные уголки шириной с профильную трубу. Крепить детали можно на саморезы. Но надежнее всего будет сваривать элементы конструкции между собой.

Продольные связывающие элементы можно закрепить разными способами:

• с помощью сварки;
• на крабовые соединения;
• с помощью металлических элементов, которые входят в профильную трубу;
• применяя различные кондукторы и простые металлические накладки внахлест;
• при помощи проушин и отгибов, которые можно сделать из самих соединительных элементов или же приварить к ним дополнительные детали.

Каркас

Каркас набирают из таких составляющих:

• стойки: устанавливаются по углам и вдоль стен с равным шагом;
• нижняя обвязка: горизонтальные элементы, связывающие стойки снизу;
• верхняя обвязка: аналогичные элементы, расположенные сверху;
• стропильная система.

Дешевле всего стоит и наиболее прост в строительстве деревянный каркас. В качестве стоек и стропил применяют доску сечением 100х40 мм или бруски — 50х50 мм.

Все пиломатериалы пропитывают антисептиком, иначе они вскоре сгниют. Доски и бруски соединяют саморезами или гвоздевым боем. Т-образные соединения устраивают посредством уголков.

Стропила для арочной крыши также можно изготовить из древесины, по технологии процесс похож на производство клееного бруса:

• несколько тонких ламелей обмазывают клеем;
• собирают в пакет и фиксируют в изогнутом виде в специальном станке — вайме (также используется для сборки деревянных щитов);
• после отвердения клея извлекают из станка готовое изделие.

Металлический каркас теплицы

Недостаток деревянного каркаса — недолговечность. Он особенно проявляется при выращивании влаголюбивых растений, например, огурцов. Дольше прослужит каркас из металлопроката. Но в сборке он сложнее — потребуется сварочный аппарат.

Каркас небольшой теплицы можно собрать из пластиковых труб. Они удобны тем, что полимерный укрывной материал можно к ним приварить. Однако, прочность у труб из пластмассы низкая, потому требуется скрупулезный расчет этого параметра.

Выбираем материал для обшивки

Важным этапом при сооружении парников самостоятельно из профильных труб является выбор материала для покрытия. От него зависит не только внешний вид парника, но и качество будущего урожая.

Существует несколько основных видов материала:

1. Стекло — имеет высокие защитные свойства. Парник, укрытый стеклом защищает рассаду от заморозков, при этом хорошо сохраняет тепло и не препятствует прохождению солнечного света. Все эти качества создают отличные условия для произрастания многих культур (перца, огурцов, помидор). Однако есть и минусы — дороговизна, сложность монтажа и хрупкость. Поэтому, данный материал используется редко для парников на грядках.
2. Полиэтиленовая плёнка — недорогой материал, но имеет не высокую прочность, кроме того он портится под прямыми лучами солнца, поэтому его срок службы не велик.
3. Нетканый материал — отлично пропускает солнечный свет и воду, при этом обеспечивая растениям защиту от негативных атмосферных воздействий. Стоит не дорого, но такой материал не долговечен, прослужит не более 5 лет. Кроме того, он не прочен, и может повредится от сильных порывов ветра.
4. Сотовый поликарбонат — является твёрдым полимером, который имеет малый вес и высокую прочность. Хорошо рассеивает солнечные лучи, что благоприятно влияет на теплоизоляционные условия внутри сооружения. Сегодня его часто применяют для изготовления парника из профиля своими руками, так как работать с этим материалом несложно, если правильно рассчитать необходимый размер.

Крепим к каркасу

Рассмотрим сборку каркаса парника из профильных изделий на примере самого оптимального вида укрывного материала — поликарбоната. Стоит учитывать свойства поликарбоната к расширению. Этот коэффициент отличается от данного показателя у металла, поэтому в зазоры необходимо проложить демпферную прокладку, можно на основе каучука.

Сборка разборного каркаса теплицы 2м ширины

Крепления нужно располагать на расстоянии 10 — 15 см друг от друга, тогда соединение будет плотней. Лист поликарбоната кладётся таким образом, чтобы снаружи парника была солнцезащитная плёнка. Места контакта каркаса с листом следует проложить уплотняющей лентой или промазать герметикам.

Отверстия нужно просверлить дрелью, используя малые обороты, их диаметр должен быть около 10 мм. Фиксация производится на болты, по всем углам листа. Чтобы угол не откололся, следует сделать отступ от угла несколько сантиметров.

Если размер поликарбонатного листа по ширине больше, чем промежуток между стойками конструкции, то его необходимо обрезать

Важно, стык должен проходить ровно посередине трубы

При желании, производить крепление поликарбоната можно при помощи специального профиля. В этом случае, крепежи монтируются на каркасе шурупами. И только потом, листы устанавливаются в имеющиеся проёмы. Каждый следующий лист необходимо укладывать в стык к уже прикреплённому. Следует также провести герметизацию зазоров. Такой способ надёжен, кроме того, он значительно сокращает время обшивки.

ВАРИАНТ БЮДЖЕТНОЙ ТЕПЛИЦЫ СВОИМИ РУКАМИ.

После того, как поликарбонат закреплён на профильные трубы, с его поверхности нужно снять защитную плёнку. На этом работы по укрыванию каркаса завершены. В общем, при желании построить на приусадебном участке парник из профильных труб покрытый поликарбонатом, или другим материалом своими руками может каждый, при наличии чертежа. Несмотря на то, что процесс займёт достаточно времени и сил, но это всё компенсируется хорошим и качественным урожаем.
