Бетономешалка с ручным приводом из бочки
Для приготовления большего количества бетона за один прием традиционно используют бочки от ГСМ (200 л). Существует множество конструкций с горизонтальным или наклонным расположением емкости.
Усовершенствованная самодельная бетономешалка из бочки.
Все они требуют подготовки бочки:
- Прорезать отверстие люка. При наклонном расположении бочки его делают ближе к одному краю, для горизонтальной — в середине боковой стенки.
- Внутри емкости наварить на стенки 2-4 лопасти. Между краем каждой лопасти и стенкой оставить небольшой зазор.
- Приварить петли, закрепляя крышку. Оборудовать ее замком. По периметру отверстия и крышки установить резиновый уплотнитель.
- Если крышка у бочки отсутствует, вырезать стальной круг для новой.
- В дне и крышке сделать отверстия и насадить емкость на ось. Заварить шов крышки.
Сварить прочное основание из стальных труб или уголка (А-образные стойки, соединенные поперечинами). Закрепить держатели для горизонтально расположенной оси конструкции. Концы оси должны выйти из уключин наружу. К этим частям приваривают рычаги для вращения.
Выбор конструкции мешалки
Для заливки бетонов и приготовления цементных растворов различных марок применяются следующие виды механизированных смесителей:
- принудительного действия — шнековые и лопастные;
- гравитационные;
- вибрационные.
Бетономешалка принудительного (слева) и гравитационного действия (справа)
Обычно домашние умельцы изготавливают гравитационные и принудительные модели бетоносмесителей – под них проще набрать комплектующие и материалы, имеющиеся в хозяйстве. Разберем подробнее каждую конструкцию.
Смесители принудительного действия
Принцип работы этой строительной машины напоминает приготовление раствора дрелью с насадкой – миксером. Перемешивание происходит с помощью лопастей либо шнека, установленного внутри неподвижной цилиндрической емкости. Привод – редукторный, цепной или ременной от электрического мотора мощностью 500 Вт и более (зависит от размеров емкости).
Принцип принудительного смешивания — корпус остается неподвижным, вращаются только лопасти
Конструкции принудительных бетономешалок могут отличаться по ряду признаков:
- положение бадьи – вертикальное либо горизонтальное;
- мобильность – стационарные установки (перемещаются краном или волоком) или передвижные модели на колесах;
- способ выгрузки – через открывающийся лючок либо переворачивание горизонтальной бадьи, закрепленной на шарнирах;
- порядок работы – циклический или непрерывный.
Главное достоинство принудительной бетономешалки – получение однородного качественного раствора. Недостатки:
- сложность изготовления – корпус и рабочую часть необходимо четко подогнать друг к другу, чтобы по углам емкости не оставалось мертвых зон, куда не достают лопасти;
- приготовление бетонов затруднено — между стенками бадьи и лопастями застревают крупные и средние камушки;
- подшипники самодельной мешалки надо защитить от проникновения воды, песка и цемента.
Вывод: установка отлично подойдет для выполнения штукатурных, отделочных и кладочных работ, особенно с применением сухих смесей. Также допустимо готовить бетон с наполнителем мелкой фракции – гравием, мраморной крошкой и так далее.
Машины гравитационного типа
Простейшая ручная бетономешалка, использующая принцип естественного перемешивания, изображена на фото. Если в домашнем хозяйстве отыщется железная бочка 200 л и обрезки металлопроката, такая самодельная конструкция обойдется практически бесплатно – из деталей придется купить только подшипники.
Классический бетоносмеситель с грушевидной бадьей использует комбинированный принудительно-гравитационный принцип. Изнутри емкости приварены лопасти хитрой формы, пропускающие бетонную смесь вдоль стенок, но захватывающие раствор ближе к центру. «Груша» вращается электрическим двигателем, бетон выгружается путем наклона рабочего барабана.
Чем хороши подобные конструкции:
- мешалка годится для приготовления любых растворов;
- простота изготовления — шарнирные элементы вынесены за пределы емкости и не нуждаются в герметизации;
- «грушу» и привод можно разместить на стационарном либо передвижном каркасе, оборудованном колесами и даже прицепным устройством для легкового автомобиля.
Традиционные бетономешалки уступают принудительным по скорости приготовления и однородности раствора, зато выигрывают в простоте конструкции и универсальности. Для домашнего пользования больше подходят именно гравитационные модели. Пример такой самоделки с мотором от стиральной машины показан на видео:
Принудительный замес: детали и узлы
Правильная конструкция бадьи самодельной бетономешалки
Описанная выше конструкция позволяет достаточно быстро и с приемлемым качеством залить фундамент под дачный домик или сарай. Если же вы затеваете строительство покапитальнее, вам потребуется принудительная бетономешалка. Они также доступны для самостоятельного изготовления, есть конструкции попроще и посложнее. Рассмотрим для начала отдельные узлы.
Бадья
Цилиндрическая бадья для механической или комбинированной мешалки – это, вообще говоря, нехорошо. Раствор в углах не перемешается как следует, или придется очень долго вращать, напрягаясь или расходуя электроэнергию. Исключение – бетономешалка с вращающейся горизонтальной бадьей и гребенчатыми миксерами, описанная ниже.
Бадью из бочки, самую доступную, следует хоть немного скруглить: надрезать сваркой и переварить в «яйцо» или «грушу», как показано на рисунке. Для небольших порций раствора отличная бадья получается из двух тазиков; оцинкованных или эмалированных – все равно. Если мешалка применяется от случая к случаю, пойдут и пластмассовые, скрепленные по ободу изогнутой корытцем металлической лентой, стянутой болтом. Днище одного из тазиков вырезается, и такая бадья может быть только наклоняемой: боковой выгруз устроить невозможно.
Горловину наклоняемой бадьи с верхним выгрузом необходимо в любом случае подкрепить поперечной планкой; лучше – двумя, вваренными накрест.
Привод
Зубчатый венец, используемый в мешалках заводского изготовления, дорог и самостоятельно его не сделаешь: нужно специальное оборудование. Для полноценной замены нужны следующие детали:
- Маховик от автомобильного двигателя, подойдет старый от любой легковушки.
- Шестерня-бендинг (которой стартер подключается к маховику) оттуда же.
- Ступица колеса от того же автомобиля.
Как выглядит такой привод в сборе, видно на рисунке справа. Ось, на которой вращается маховик и бадья вместе с ним, коренным концом входит в муфту с шарикоподшипником качения №208, находящуюся внутри ступицы.
Это один вариант; второй – приварить ступицу к маховику, а к ступице болтами прикрепить за днище бадью. В таком случае подшипниковая муфта крепится к маховику, и нужна вторая муфта на подкреплении горловины бадьи. На подшипник верхней муфты при наклоняемой бадье с верхним выгрузом все время будет попадать раствор, поэтому такое решение оправдано лишь при горизонтальной бадье с боковым выгрузом и глухими днищами.
Если найдется механический редуктор с нужным передаточным отношением, отлично – достаточно подсоединить его к оси. Для наклонной бадьи предпочтительнее прямой редуктор; для горизонтальной – угловой, но тут уж дело мастера боится, смотрите сами, как вам удобнее будет.
Скорость вращения бадьи – 30-50 об/мин. При большей скорости раствор начнет разбрызгиваться, а при меньшей плохо перемешается. Для обеспечения нужной скорости зубчатую передачу при необходимости дополняют ременной, как показано на том же рисунке.
Мощность двигателя берут из расчета 20 Вт/л для наклонной вращающейся бадьи, 15 Вт/л для горизонтальной вращающейся и 12 Вт/л для неподвижной бадьи и миксера, вращающегося на оси. Указанная мощность – минимальная; большая, разумеется, не повредит. Объем относится к объему раствора обычной вязкости, а не всему объему бадьи. То есть, если у вас есть движок на 1,2 кВт, то в бадью из 200 л бочки можно будет загружать всего 60 л раствора обычного, и 45 л сухого на стяжку. Поэтому при выборе посудины для бадьи за объемом гнаться не следует, нужно прежде определиться с мотором и идти от него.
Миксер
Конструкция миксера для самодельной мешалки особого значения не имеет. Его конструкция важна для промышленных мешалок большого объема. А вот расположение имеет значение.
В самодельных мешалках, особенно с бадьей из бочки, миксер лучше приваривать к оси: знакопеременные нагрузки на тонкостенный сосуд не пойдут на пользу его долговечности. Исключение – во всем, кроме сложности изготовления, отличный гребенчатый миксер.
Подготовка к изготовлению бетономешалки
Перед изготовлением конструкции, необходимо сделать чертеж или эскиз будущего изделия, подготовить место сборки: подвести электричество, обеспечить, чтобы шум и грязь не попадали в жилой дом или грядки с растениями.

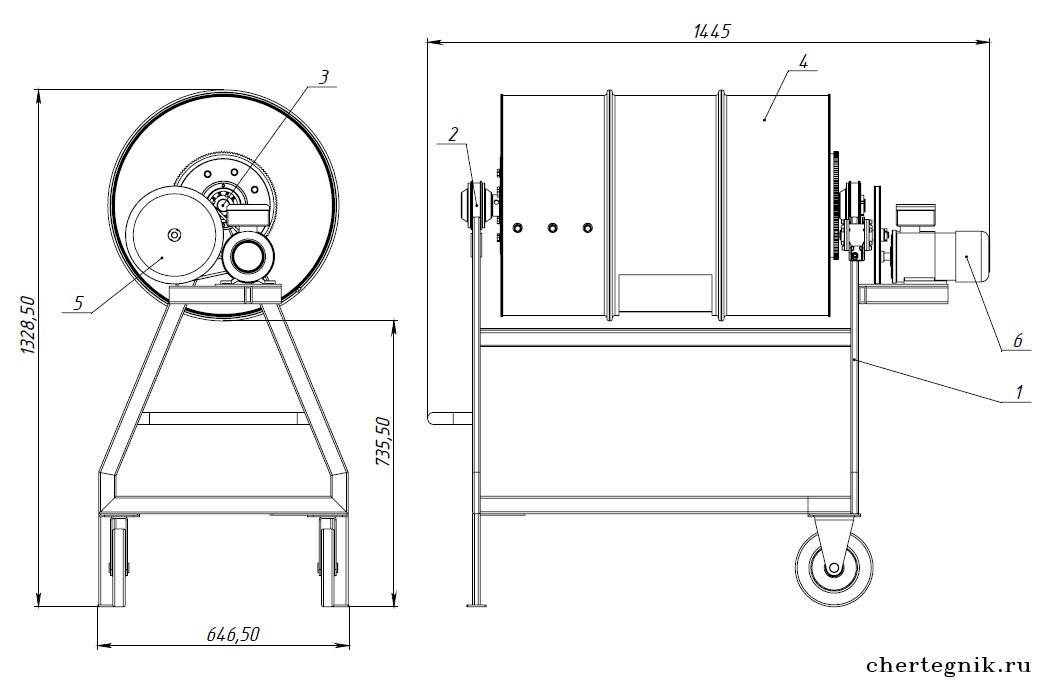

Чертеж для изготовления бетоносмесителя
Из инструментов могут понадобиться:
- Аппарат для сварки.
- Электрическая дрель.
- Набор отверток.
- Ножовка по металлу.
- Емкость.
- Металлический прокат для изготовления рамы.
- Подобрать мотор, мощностью минимум 1,3 кВт.
- Металл для лопаток, используемых при перемешивании компонентов.
- Если это будет шнековая бетономешалка своими руками, понадобится подобрать или изготовить шнековый вал.
На стадии подготовки к работе необходимо решить вопрос, будет бетономешалка для заливки фундамента своими руками на колесах или стационарная. После этого можно приступать к работе.
Но для более качественной сборки конструкции, решения всех вопросов, как изготавливается своими руками бетономешалка, видео окажет неоспоримую помощь.
Изготовление ручной бетономешалки
Эскиз для сборки простейшей бетономешалки
Представленная на эскизе мини бетономешалка своими руками, может быть изготовлена из материалов, которые можно найти у любого хозяина своего участка. При этом:
- Емкостью может быть старая бочка, с двух сторон закрытая крышками, или большого диаметра труба с заваренными с двух сторон торцами. По центру, по длине бочки вырезается отверстие, для загрузки компонентов и выгрузки готового раствора.
- По центрам обоих торцов просверливаются отверстия, под имеющуюся в наличии трубу, которая будет служить осью вращения емкости.
- Для большей жесткости конструкции на торцы привариваются или прикручиваются фланцы, внутренний диаметр которых выполняется с небольшим, до 0,5 мм зазором с осью.
- Внутри бочки крепится на болтах или приваривается гребенка, что улучшает смешивание компонентов для получения раствора.
- Ось с барабаном крепится на опоры. Собрать их можно из швеллеров или уголков, которые имеются в наличии.
- На конце оси крепится кронштейн с рукояткой.
Изготовление бетономешалки с приводом
Привод на бетономешалке
Большая бетономешалка своими руками изготавливается с электроприводом.
Инструкция по ее сборке предлагает такой порядок работ:
Собирается рама с бочкой для будущего агрегата. Она должна быть достаточно прочной, из-за большой нагрузки на основание. При этом:
- Раму стоит изготавливать их профильного уголка со стенками не менее 130 мм.
- Для крепления элементов используются болты диаметром 27 мм.
- Бочка устанавливается под углом 35°.
- Для передачи крутящего момента от двигателя на бочку, крепится зубчатый венец, его можно использовать от двигателя автомобиля «Волги», приварить или прикрутить болтами.
- На раму крепится редуктор.
- Устанавливается бочка. Внутреннюю часть барабана можно наполнить по своему усмотрению или воспользоваться такой же конструкцией, как и для ручной бетономешалки.
- Для изготовления пеноблоков, собирается бетономешалка для пенобетона своими руками. Ее отличие от бетономешалок — наличие специального перемешивающего устройства.
Смеситель для пенобетона своими руками
Крепится штурвал для опрокидывания бочки.
Чтобы изготовить бетономешалку своими руками любого вида, для большей наглядности проведения работ по сборке, стоит просмотреть видео в этой статье.
Несколько советов по эксплуатации оборудования
Собранная конструкция, как и любое оборудование, требует соблюдения правил эксплуатации:
- Нельзя опускать руки во вращающийся барабан.
- При подключении электричества нужно следить за исправностью проводки.
- Даже к неработающему агрегату не следует подпускать детей.
- При использовании передвижной конструкции, всегда нужно ставить под колеса упоры, перед началом работы.
- Из-за большой вибрации барабана, могут нарушиться соединение элементов в узлах, которые требуют периодического подтягивания крепежных деталей.
- Никогда нельзя оставлять включенную технику без присмотра.
Изготовленная даже самая простая бетономешалка своими руками, значительно облегчает выполнение тяжелой работы, связанной с использованием бетонного раствора, экономит не только силы, но и время человека.
Виды бетономешалок
Изделия разделяют на 2 категории:
- механические, т. е. с ручным способом вращения барабана;
- электрические — работают от сети 220 или 380 В.
Для самостоятельного изготовления бетоносмесителя второго вида требуются знания по подключению электромоторов и двигатель, что увеличивает стоимость прибора.
Независимо от того, используется ток или механические усилия, виды бетономешалок отличаются по принципу работы и бывают:
- принудительного типа;
- вибрационные;
- гравитационные.
Механические или электрические?
Выбирая тип привода, оцените собственные возможности. Если участок под строительство не имеет электрокоммуникаций, придется выбрать механический вариант. Чаще всего эта разновидность требует работы с помощником. Придется постоянно прерывать заливку для смешивания новой порции раствора.
Если в работе заняты несколько человек, то часть их может быть занята на выравнивании бетона в опалубке, подготовке и отмеривании компонентов бетонной смеси, а 1-2 человека будут вращать рычаг смесителя. При использовании электроэнергии уменьшается потребность в помощниках.
Принудительные, гравитационные или вибрационные?
Выбирая изделие по принципу работы, нужно оценивать его эффективность и учитывать возможные недостатки.
Конструкция механизма зависит от принципа работы:
- Принудительная.
Смешивает компоненты раствора за счет вращения лопастей на валу внутри неподвижной емкости. В такую мешалку удобно доливать воду и добавлять составляющие смеси во время ее работы, не останавливая процесс. - Гравитационная.
Отличается от предыдущей тем, что вращается емкость, в которой смешивается порция бетона. Ряд моделей не позволяет добавить компоненты смеси без остановки вращения. Лопасти для перемешивания в механизмах гравитационного типа закрепляют на стенках барабана. - Вибрационная.
Перемешивание осуществляется за счет вибрации погруженного в смесь элемента конструкции. Вибратор приводит в движение всю массу щебня и песка, компоненты перемешиваются равномерно и без образования пузырьков воздуха. Но загружать нужно сразу весь объем компонентов, для замеса порции раствора работу придется прерывать. Изготовление бетоносмесителя требует наличия электропривода.
Гравитационная бетономешалка.
Объем бетономешалки
Объем барабана рассчитывают с учетом типа привода. Для электрических механизмов ограничивающим фактором будет мощность мотора. Кроме этого, учитывают и потребности: для заливки фундамента потребуется большая емкость, для дорожек или стяжки — меньшая.
В чем преимущества самодельных устройств
Определяющим достоинством самодельных моделей является возможность создания универсального устройства, подходящего под все предъявляемые конкретным хозяином требования.
К числу таковых при проектировании и изготовлении необходимо относить:
- мобильность;
- конструктивную целостность;
- типы загрузки и подключения.
К числу рекомендаций при выборе и эксплуатации моделей относят: Загрузка компонентов должна осуществляться исключительно при вращающемся резервуаре.
В случае смешивания щебня с крупной фракцией перед загрузкой в барабан необходимо данное сырье просеять через соответствующую размерную сетку. Аккуратность проведения работ по подсыпке сыпучих материалов. Отвлечение от процесса может привести к выбиванию лопаты из рук и получению травм.
Посмотрим видео о самодельной бетономешалке и процессе ее изготовления:
Последние статьи
Плазменная резка металла: Прецизионное решение для индустрии
В современном промышленном мире процесс обработки металла играет ключевую роль в производстве различных изделий. Одним из самых эффективных и универсальных методов резки металла является плазменная…
Рулонные шторы: стильное и практичное решение для Вашего дома
Введение
В мире интерьерного дизайна существует множество способов придать вашему дому новый облик. Одним из самых популярных и универсальных решений являются рулонные шторы. Эти простые, но…
Прозрачные стулья Кьяви: Элегантность и Инновационный Дизайн в Одном
Статья описывает удивительные прозрачные стулья Кьяви, которые воплощают в себе элегантность и инновационный дизайн. Они привносят уникальность и стиль в любое помещение, обладая при этом рядом…
Линзы Acuvue: Идеальный выбор для комфортного зрения
Современный мир предлагает нам огромное количество возможностей для улучшения нашей жизни. Одной из таких возможностей являются контактные линзы, которые позволяют нам испытать полную свободу и…
Как получить права на экскаватор: путеводитель для начинающих
Использование экскаватора может быть необходимо для реализации различных строительных, демонтажных или землеройных проектов
Однако, перед тем как приступить к работе с экскаватором, важно обладать…
Подлинные переживания: Исследование популярных молодежных музыкальных трендов
В мире музыки постоянно происходят изменения, и популярность различных жанров и стилей находится в постоянном движении. Особенно у молодежи, которая играет важную роль в формировании новых…
Как сделать бетономешалку из бочки
Так как самодельная бетономешалка нужна для строительства загородного
дома, то логичнее спроектировать ее таким образом, чтобы в ней было как можно
меньше деталей, и она была бы максимально мобильной, что обеспечит легкую
сборку и разборку конструкции.
Если представить приблизительную схему бетономешалки, то она
выглядит следующим образом. На раме (основании) устанавливается бочка, которая
с помощью электромотора и специальных валиков приводится в действие.
Бочка является одним из важнейших компонентов всей
конструкции. На внутренней стороне бочки нужно приварить пару лопастей, которые
в дальнейшем будут перемешивать раствор. Они должны быть расположены напротив
друг друга, а расстояние этих лопастей до днища бочки не должно превышать 15
сантиметров.
Чтобы конструкция приобрела значительную прочность и
жесткость, две стальные лопасти необходимо приварить по диагонали крестом, от
дна к стене напротив друг друга. Но стоит помнить, что размеры лопастей нужно
подбирать, учитывая мощность мотора, а также его обороты.
Принудительный замес: детали и узлы
Правильная конструкция бадьи самодельной бетономешалки
Описанная выше конструкция позволяет достаточно быстро и с приемлемым качеством залить фундамент под дачный домик или сарай. Если же вы затеваете строительство покапитальнее, вам потребуется принудительная бетономешалка. Они также доступны для самостоятельного изготовления, есть конструкции попроще и посложнее. Рассмотрим для начала отдельные узлы.
Бадья
Цилиндрическая бадья для механической или комбинированной мешалки – это, вообще говоря, нехорошо. Раствор в углах не перемешается как следует, или придется очень долго вращать, напрягаясь или расходуя электроэнергию. Исключение – бетономешалка с вращающейся горизонтальной бадьей и гребенчатыми миксерами, описанная ниже.
Бадью из бочки, самую доступную, следует хоть немного скруглить: надрезать сваркой и переварить в «яйцо» или «грушу», как показано на рисунке. Для небольших порций раствора отличная бадья получается из двух тазиков; оцинкованных или эмалированных – все равно. Если мешалка применяется от случая к случаю, пойдут и пластмассовые, скрепленные по ободу изогнутой корытцем металлической лентой, стянутой болтом. Днище одного из тазиков вырезается, и такая бадья может быть только наклоняемой: боковой выгруз устроить невозможно.
Горловину наклоняемой бадьи с верхним выгрузом необходимо в любом случае подкрепить поперечной планкой; лучше – двумя, вваренными накрест.
Привод
Зубчатый венец, используемый в мешалках заводского изготовления, дорог и самостоятельно его не сделаешь: нужно специальное оборудование. Для полноценной замены нужны следующие детали:
- Маховик от автомобильного двигателя, подойдет старый от любой легковушки.
- Шестерня-бендинг (которой стартер подключается к маховику) оттуда же.
- Ступица колеса от того же автомобиля.
Как выглядит такой привод в сборе, видно на рисунке справа. Ось, на которой вращается маховик и бадья вместе с ним, коренным концом входит в муфту с шарикоподшипником качения №208, находящуюся внутри ступицы.
Это один вариант; второй – приварить ступицу к маховику, а к ступице болтами прикрепить за днище бадью. В таком случае подшипниковая муфта крепится к маховику, и нужна вторая муфта на подкреплении горловины бадьи. На подшипник верхней муфты при наклоняемой бадье с верхним выгрузом все время будет попадать раствор, поэтому такое решение оправдано лишь при горизонтальной бадье с боковым выгрузом и глухими днищами.
Если найдется механический редуктор с нужным передаточным отношением, отлично – достаточно подсоединить его к оси. Для наклонной бадьи предпочтительнее прямой редуктор; для горизонтальной – угловой, но тут уж дело мастера боится, смотрите сами, как вам удобнее будет.
Скорость вращения бадьи – 30-50 об/мин. При большей скорости раствор начнет разбрызгиваться, а при меньшей плохо перемешается. Для обеспечения нужной скорости зубчатую передачу при необходимости дополняют ременной, как показано на том же рисунке.
Мощность двигателя берут из расчета 20 Вт/л для наклонной вращающейся бадьи, 15 Вт/л для горизонтальной вращающейся и 12 Вт/л для неподвижной бадьи и миксера, вращающегося на оси. Указанная мощность – минимальная; большая, разумеется, не повредит. Объем относится к объему раствора обычной вязкости, а не всему объему бадьи. То есть, если у вас есть движок на 1,2 кВт, то в бадью из 200 л бочки можно будет загружать всего 60 л раствора обычного, и 45 л сухого на стяжку. Поэтому при выборе посудины для бадьи за объемом гнаться не следует, нужно прежде определиться с мотором и идти от него.
Миксер
Конструкция миксера для самодельной мешалки особого значения не имеет. Его конструкция важна для промышленных мешалок большого объема. А вот расположение имеет значение.
В самодельных мешалках, особенно с бадьей из бочки, миксер лучше приваривать к оси: знакопеременные нагрузки на тонкостенный сосуд не пойдут на пользу его долговечности. Исключение – во всем, кроме сложности изготовления, отличный гребенчатый миксер.
Практические плюсы самодельных конструкций
Бетономешалки, построенные своими руками из бочки, отличаются рядом существенных преимуществ для владельцев:
- Мастера могут самостоятельно регулировать должный объём для самодельного агрегата.
- Для строительства не требуется специальных материалов и инструментов. Достаточно в должной мере владеть сваркой и болгаркой, а также подготовить мотор малой мощности.
- Нет необходимости вкладывать значительные финансовые средства в покупку новой модели. Бетономешалка, построенная из подручных материалов, смешает компоненты цементного раствора ничуть не хуже производственного агрегата.
К плюсам следует отнести и наличие готовых проектов, чертежей, схем для сборки конструкции на различных веб ресурсах и страницах журналов практического строительства.
