Барбекю с коптильней своими руками + чертежи

Особенности мангалов с коптильней

Совмещенные конструкции расширяют список способов приготовления мяса, рыбы, овощей. На мангале с коптильней жарят, запекают, коптят. При этом можно одновременно готовить несколько блюд. Чтобы у продуктов был аромат костра, их помещают в камеру, через которую проходит дым. Перед созданием проекта определяют, каким способом будут коптиться продукты ― горячим или холодным. Первый вариант проще по конструкции, более компактен, тратится меньше материалов. При выборе второго способа следует учитывать, что процесс холодного копчения длится долго. Горячим же методом мясо доводится до готовности за время немногим большим, чем при обычной готовке.

Коптильня и мангал своими руками

Для самого простого устройства все находится под рукой. В мангал в виде стального ведра (только не оцинковка) насыпать слой ольховых опилок или стружек, на расстоянии 1/3 и 2/3 от дна закрепить 2 стальные решетки. Поставить ведро на кирпичи, просоленную рыбу разложить на решетках, накрыть ведро крышкой, развести небольшой костер и через 20 минут после появления дыма от стружки, рыба готова.

Мангал-коптильня из металла

Используя точно такой же принцип можно сделать мангал из металла на ножках с крышкой. Для этого понадобится:

• металлический лист толщиной от 2 мм;
• сварочный аппарат;
• болгарка;
• тонкая арматура;
• угольник, метр или рулетка.

Размеры мангала можно взять из своих соображений, но не мешает посмотреть и на опыт других. Если мангал будет использован по прямому назначению, не для копчения, то размер по высоте не должен превышать 30 см иначе мясо на шампурах не прожарится. Насчет отверстий в мангале для воздуха мнения разделились: есть любители глухих мангалов без отверстий и они пользуются опахалом, большинство же делают отверстия для воздуха внизу боковых стенок мангала.

Самодельщики используют все, что есть под рукой и некоторые варианты мангалов с коптильней, сделанные из металлических бочек и труб, напоминают первые паровозы.

https://youtube.com/watch?v=fRHzL6Ni7wA

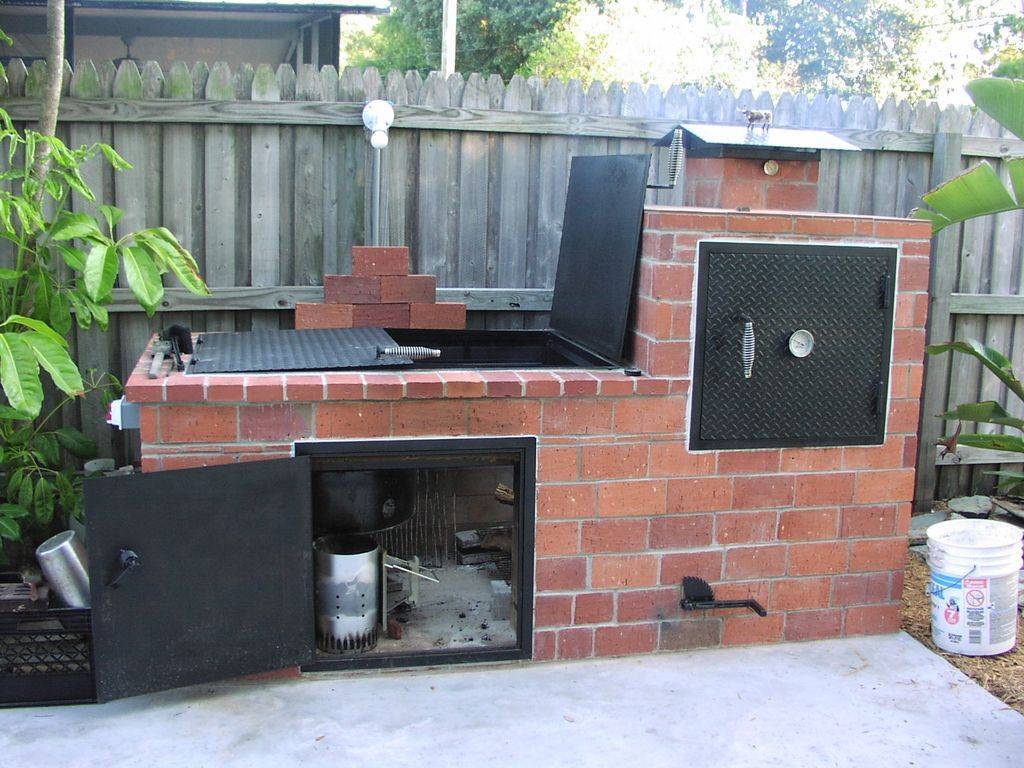

Коптильня из кирпича

Очень серьезное отношение к такому тонкому процессу, как копчение, потребует некоторых усилий, впрочем, не таких уж и великих. Больше времени стоит уделить теоретической части технологии, то есть влиянию времени и температуры копчения на конечный продукт. Те, для кого декоративная составляющая не вызывает интереса, могут сделать самый простой вариант коптильни, где дымоход из кирпича между очагом и коптильней проложен в траншее. Есть колоритные варианты интересных сооружений, в которых сочетается мангал и коптильня.

Отдельная постройка с коптильней из кирпича добавит солидности, если энтузиаст этого направления захочет использовать коммерческую составляющую такого дела. В любом случае нужно создать и использовать преимущества, которые дает правильно сложенная коптильня из кирпича:

• равномерный нагрев со всех сторон;
• легкий дымок без пиролизных газов, с достаточным количеством кислорода;
• проникновение на всю глубину продукта.

Не нужно бояться трудностей, а делать все своими руками – у новичков получается даже лучше, когда они стараются. Следует только избегать очевидных ошибок: все ряды кирпича должны быть перевязаны и раствор нужно делать с глиной, а не с цементом. Первые 2-3 ряда стоит для практики выложить насухо – так будет уточнен размер, чтобы не пришлось лишний раз колоть кирпичи.

Можно найти достаточно подробные описания конструкции коптильни из кирпича с указанием порядовки кладки. Тем, кто хочет сделать коптильню собственной конструкции, имеет большой смысл сначала поэкспериментировать с коптильней, где дымоходом служит закрытая траншея, коптильная камера из бочки накрыта влажной мешковиной, а очаг в яме перед дымоходом накрыт двумя металлическими листами, перемещая которые и изменяя щель между ними, можно регулировать подачу дыма.

Передвигая щель между листами можно добиться того, что сизый дым пойдет наверх, а в коптильню пойдет самый нужный – легкий дым. Такие эксперименты, кроме небольшого труда ничего не стоят, но что-то прояснят и могут подсказать правильное решение перед сооружением стационарной коптильни.

А когда дело дойдет до блестящего финала, то не следует забывать, что для медвежатины и других экзотических копчений самый подходящий дым – от старой дубовой винной бочки.

https://youtube.com/watch?v=eTIW1ca-nxk

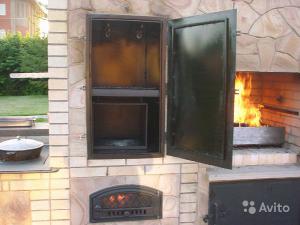

Монтаж дверцы для гриля

Дверцу для гриля можно купить в готовом виде либо сделать самостоятельно. Она изготавливается из стального листа. Вырезать из него дверцу необходимо с учетом всех размеров. Для выполнения верхних крышек под гриль и зонта для дымовой трубы можно обратиться за помощью в специализированную мастерскую.

Финишную отделку печи можно выполнить с использованием плиток, выбрав наиболее подходящие по цвету. Они требуются для облицовки верхней части коптильни для барбекю. На нее можно ставить тарелки в процессе эксплуатации печи.

Обустраивая гриль, необходимо не только подготовить стальные дверцы, но и фурнитуру. Петли необходимо приварить заранее, а ручки укрепить на дверцах. Они должны быть сделаны из нержавеющей стали, препятствующей нагреванию пружинных деталей. Ручки, крепкие, как и петли, не должны ржаветь.

При создании барбекю коптильня должна обустраиваться с жаровней. Для этого можно воспользоваться металлической емкостью. Ее необходимо отпилить до нужных размеров и установить на специальные приспособления. Это могут быть и ненужные домкраты для автомобиля с приваренными к ним металлическими пластинами, обеспечивающими устойчивость конструкции.

Выбор проекта печи мангала, порядовка

При выборе проекта учитывается количество свободного места на участке, функции, которые будет выполнять готовая постройка и материальные возможности.

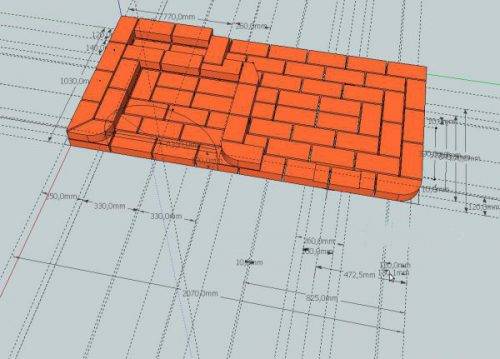

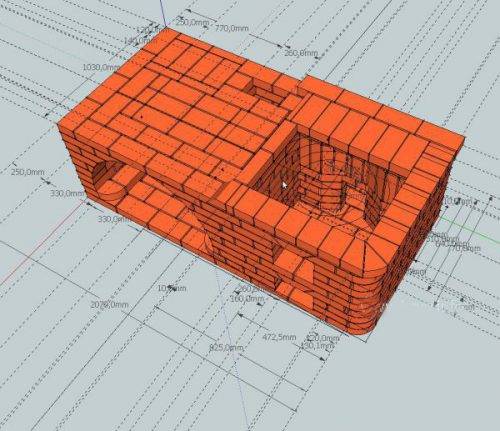

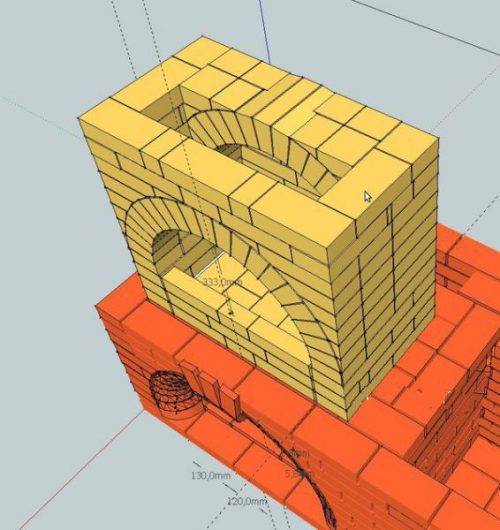

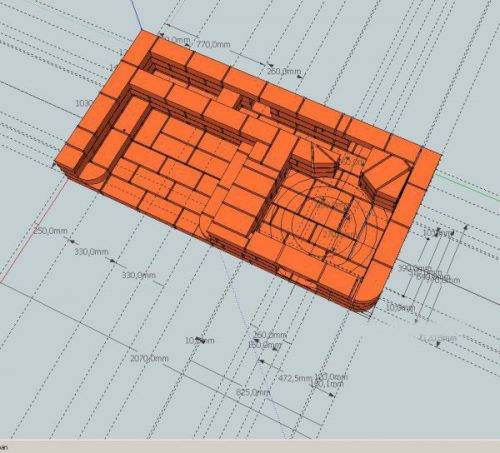

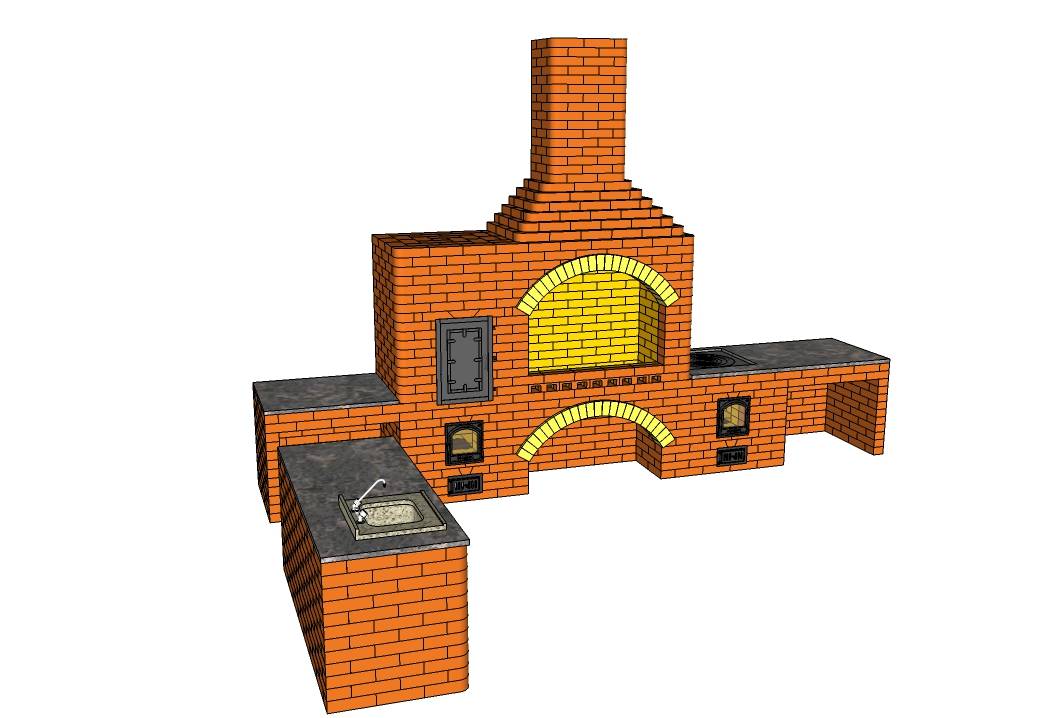

Фото 2. Проект печи мангала с коптильней из кирпича, выполненный в специальной компьютерной программе.

Основные элементы, присутствующие в каждой коптильне с барбекю:

• топка;
• решетка для барбекю, мангала;
• коптильная камера;
• дымоходная труба.

Топок может быть несколько, каждая располагается под коптильным шкафом или решеткой для барбекю. Дымоходные трубы от коптильной камеры и барбекю соединяются вверху в общую трубу.

Типичные варианты конструкции коптилен с барбекю:

1. барбекю с верхней коптильней;
2. угловая коптильня;
3. коптильня по типу «русская печь»;
4. коптильня с открытой решеткой барбекю.

Первый вариант, в котором коптильная камера располагается прямо над решеткой для барбекю, занимает мало места (1—1,5 кв. м) и подходит для постройки на небольших участках.

Во втором варианте основной очаг с барбекю располагается по центру, а по бокам находятся две дополнительные топки с плитой и коптильным шкафом над ними. Боковые топки расположены под прямым углом друг к другу, так они делают конструкцию удобной для установки в углу дачного дома или веранды.

Фото 3. Пошаговая схема порядовки кирпичной печи барбекю с коптильней. Включает 33 ряда.

Коптильня по типу русской печи имеет угловой центральный дымоход, несколько топок и основной дымоход. Помимо коптильной камеры и места для барбекю, оборудована духовым шкафом, плитой и местом для сушки дров. Такой проект выбирают при наличии достаточного пространства и готовности нести расходы на строительные материалы.

Вертикальная коптильня с пристроенным сбоку открытым очагом для барбекю, без дымохода, годится только для установки на улице. Открытая решетка для барбекю позволяет повару подходить к прибору с любой стороны.

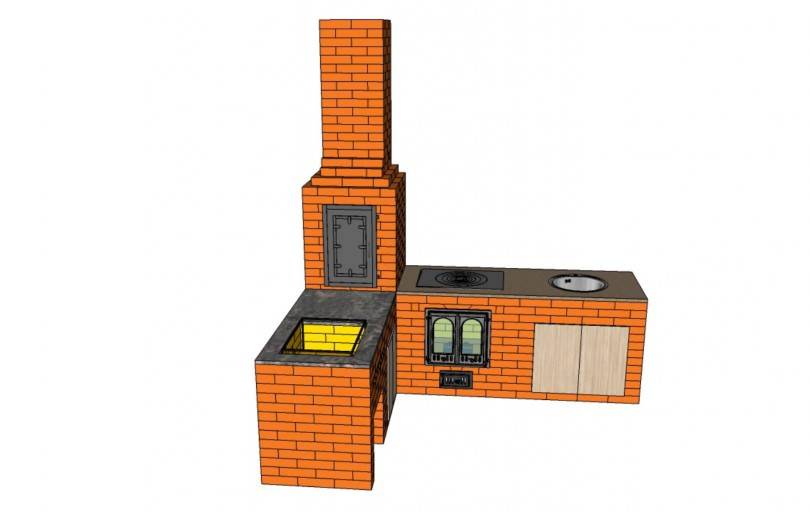

Угловые барбекю своими руками: преимущества и особенности

Основным преимуществом, из-за которого хозяева участка предпочитают угловую барбекю — его компактность. Все компоненты конструкции будут находиться в шаговой доступности, что сократит время приготовления пищи, но не уменьшит удовольствие от этого. В числе других преимуществ следующие:

• набор проектов с великолепным дизайном в стиле кантри и классики;
• форма позволяет соорудить дровницу непосредственно рядом с топкой.

Но угловые барбекю из кирпича имеют и несколько недостатков:

• необходимость термоизолирования 2 стенок, что увеличивает расход на сооружение;
• более сложный монтаж конструкции.

Фото 1. Повар хлопочет возле кирпичной печи барбекю, готовя блюдо для двух предвкушающих угощение дам. Уже не одно десятилетие проекты угловых барбекю из кирпича становятся выбором для гостеприимных хозяев загородных домов.

Когда вы выбираете проекты угловых барбекю из кирпича, обращайте особое внимание на легкость выполнения каждого элемента. Если для топки или другой части печи нужно привлечь специалистов, лучше выбрать проект попроще. Основное различие печей состоит в их функциональности — выбирайте те, которые полностью соответствуют вашим нуждам

Основное различие печей состоит в их функциональности — выбирайте те, которые полностью соответствуют вашим нуждам.

Фотографии и проекты

Угловой кирпичный мангал с отделением для казана: компактный и функциональный. Его особенности: фасад каминного типа, топка с арочным сводом, казан ставится в левом крыле.

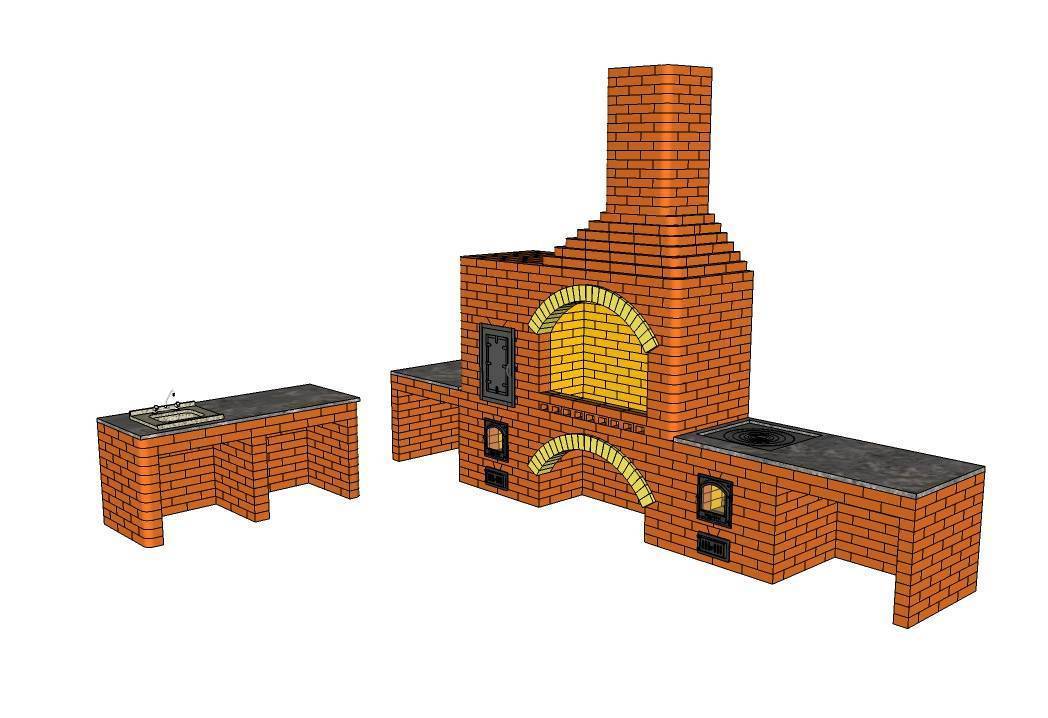

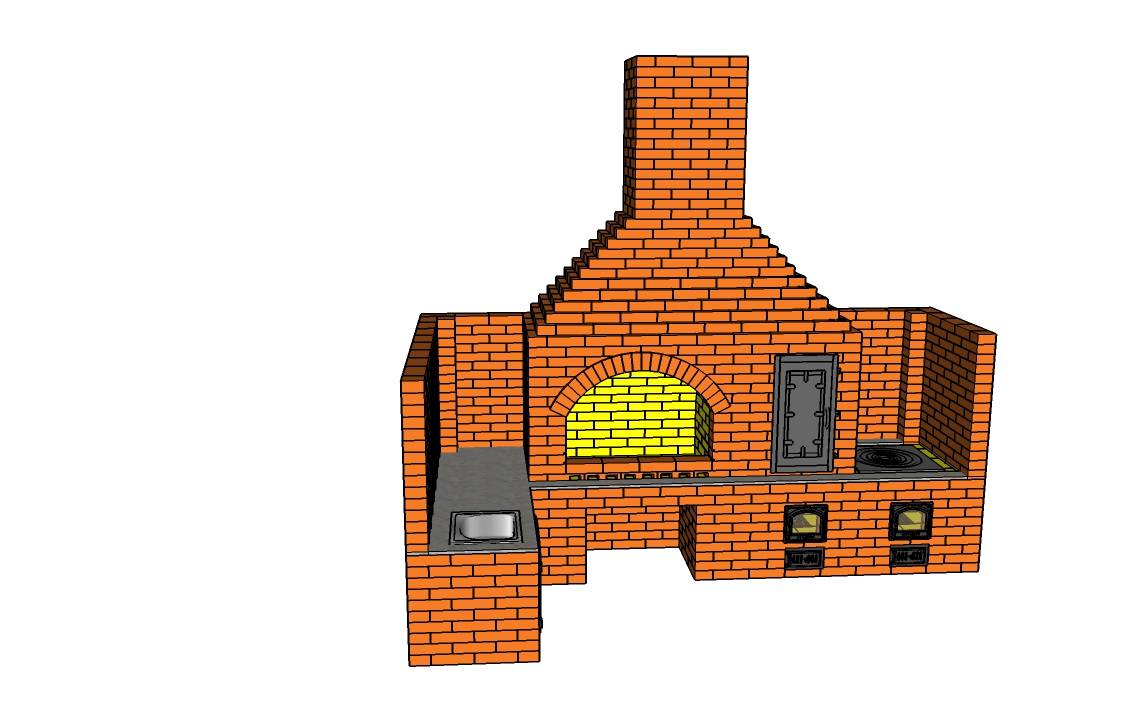

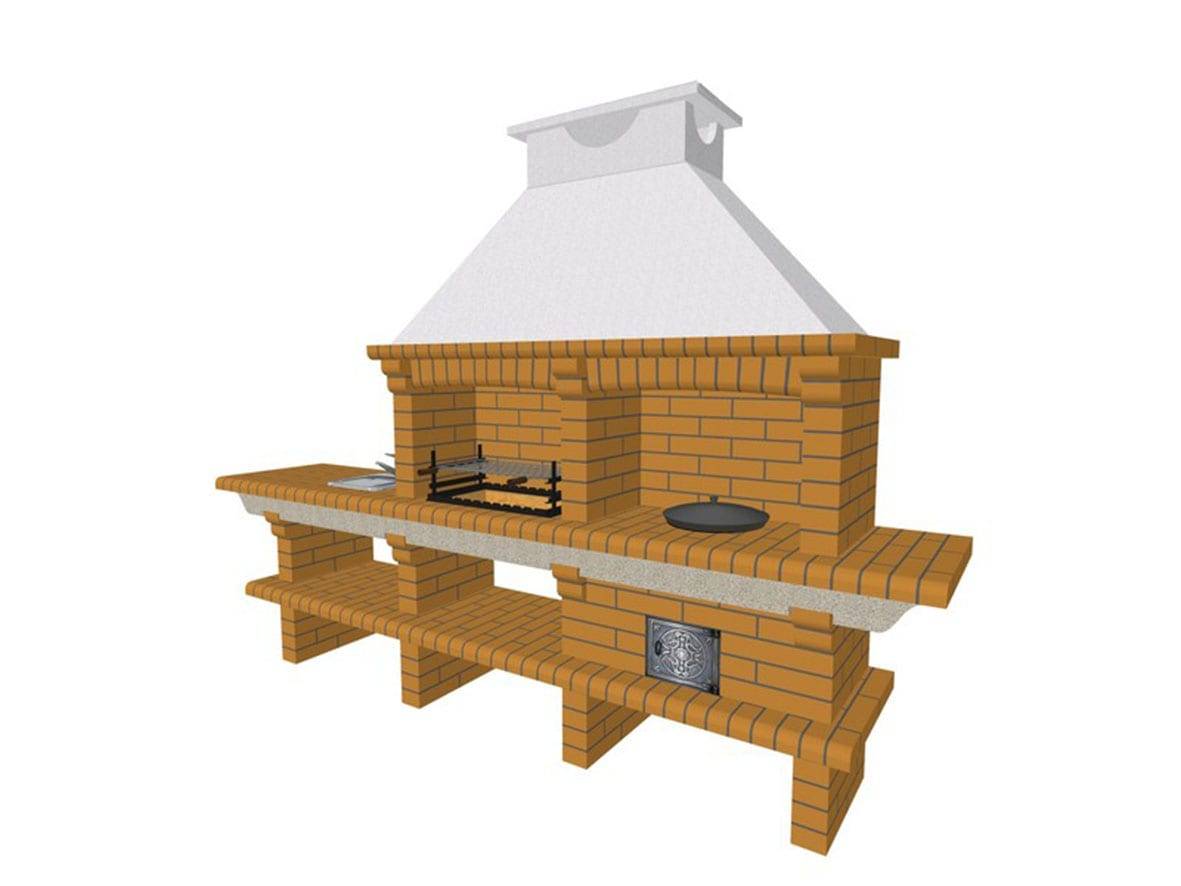

Многофункциональная пристеночная кухонная зона, включающая в себя центральную секцию приготовления пищи на открытом огне, чугунную варочную поверхность, адаптирующуюся к любой посуде, мойку с небольшой столешницей. Современный дизайн, изящная отделка, максимальная функциональность.

Небольшая, максимальная простая печь-казан.

Вашему вниманию небольшая подборка фотографий печей с казаном.

Постройка кирпичной печи с казаном — отличная возможность украсить приусадебный участок, подчеркнуть респектабельность его владельца, разнообразить стол и удивить гостей. Такая конструкция не требует больших финансовых трат и специальных навыков. Если желаете особой роскоши — ставьте шикарный барбекю с секцией под казан. Кладку лучше доверить профессионалу. Не экономьте на услугах печника, основных материалах, отделке и результат превзойдет ваши ожидания.

Коптильня из подручных материалов

Магазины предлагают огромный выбор копченого мяса и рыбы, но они являются скорее продуктом химической промышленности, нежели кулинарии. Затратив чуть больше времени, можем получить натуральные копченые продукты, с замечательным вкусом и умопомрачительным запахом, приготовленные в собственной коптильне.

Для изготовления простейших коптилен по чертежам и фото используют старую железную бочку или ведро. Внутрь емкости вставляются решетки (одна или две) и, по возможности, поддон для стекания жира. На дно кладут древесные опилки из плодовых пород. Закрываем бочку крышкой или листом металла, помещаем над огнем и получаем продукты горячего копчения.

Фото мангала из бочки

Коптильня из металлического ящика или старого холодильника – хороший способ использовать подручные материалы и подарить им вторую жизнь. Из холодильника необходимо удалить внутреннюю пластмассовую обшивку и срезать верх. Внутри корпуса закрепляются уголки, на которые устанавливают решетки и поддон. На дно холодильника помещают электроплитку, а на нее сковороду с опилками.

Старый холодильник можно использовать и для холодного копчения. Для этого подготовленный как описано корпус холодильника помещают на возвышении, просверливают отверстие в днище и подсоединяют трубу длиной 2-3 метра. Второй конец трубы ведет к топке. Если на участке нет естественного уклона, необходимо проложить трубу дымохода в траншее, обеспечив угол наклона. Дрова и опилки, горящие в топке, будут давать дым, который, поднимаясь по трубе, попадет в камеру с продуктами.

Материал изготовления мангал-коптильни

Есть два вида материалов, из которых делаются мангал-коптильни — кирпич и металл. Каждый материал имеет свои особенности.

Кирпичный мангал с коптильней

Мангал из кирпича внешне и по конструкции похож на печь и строится по аналогичным правилам:

• кирпичи используются красные или огнеупорные, но не силикатные;
• кладка производится на специальном или глиняном растворе;
• сооружение имеет большой вес, поэтому перед постройкой необходимо заложить фундамент;
• при установке коптильни на улице место постройки необходимо выбирать с учётом розы ветров.

Коптильня из кирпича своими руками горячего копчения

Чертеж кирпичного мангала-коптильни горячего и холодного копчения

Мангал с коптильней из металла

Эти установки меньше по размеру и функциональности, чем кирпичные, но дешевле и их можно переносить с места на место. Такая мангал коптильня оборудуется грилем и коптильной камерой горячего, а в некоторых конструкциях холодного копчения.

Обработка продуктов дымом производится одновременно с приготовлением на жаровне мяса барбекю.

Изготавливаться эти конструкции могут из разных материалов:

• листовая сталь;
• газовые баллоны или огнетушители;
• куски труб большого диаметра, оставшиеся после замены магистральных водопроводов или отопительных сетей.

Основное условие — толщины металла не должна быть меньше 2мм, а для колосниковой решётки выбирается металл толще 5мм.

После работы установку необходимо вымыть и тщательно высушить. Способы очистки можно узнать в статье как отмыть коптильню из нержавейки.

Мангал с коптильней выполнен из прочного металла

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Монтаж дверцы для гриля

Дверцу для гриля можно купить в готовом виде либо сделать самостоятельно. Она изготавливается из стального листа. Вырезать из него дверцу необходимо с учетом всех размеров. Для выполнения верхних крышек под гриль и зонта для дымовой трубы можно обратиться за помощью в специализированную мастерскую.

Финишную отделку печи можно выполнить с использованием плиток, выбрав наиболее подходящие по цвету. Они требуются для облицовки верхней части коптильни для барбекю. На нее можно ставить тарелки в процессе эксплуатации печи.

Обустраивая гриль, необходимо не только подготовить стальные дверцы, но и фурнитуру. Петли необходимо приварить заранее, а ручки укрепить на дверцах. Они должны быть сделаны из нержавеющей стали, препятствующей нагреванию пружинных деталей. Ручки, крепкие, как и петли, не должны ржаветь.

При создании барбекю коптильня должна обустраиваться с жаровней. Для этого можно воспользоваться металлической емкостью. Ее необходимо отпилить до нужных размеров и установить на специальные приспособления. Это могут быть и ненужные домкраты для автомобиля с приваренными к ним металлическими пластинами, обеспечивающими устойчивость конструкции.

Порядок кирпичной кладки

Обычный кирпич кладём на смесь из глины и песка, поскольку цементный раствор не выдержит температуры. Стараемся выдерживать ширину вертикальных и горизонтальных швов соответственно в 10 и 5 миллиметров. При укладывании огнеупорного кирпича — 3 миллиметра. Огнеупорный кирпич кладётся на шамотный мертель (термостойкая смесь из шамотного порошка и огнеупорной глины).

1. Ряд первый. Делаем три пустых шва (обозначены синим) для вкладывания в них рамок дверец — двух прочистных и одной поддувальной.

В первом ряду корпуса печи нужно предусмотреть места для дверок

Второй ряд корпуса выкладывается пока не полностью

«Кружало» делается из фанеры, по нему выкладываются кирпичи

Формы полукруга для арки дровника можно добиться за счёт утолщения раствора

Основание топки выкладывается из огнеупорного кирпича

Перекрываем топку фигурным огнеупорным кирпичом

Второй ряд топки напоминает Стоунхендж, в честь которого и названа печь

Чтобы кирпичи образовывали форму цилиндра при кладке, их подпиливают с одной стороны

Футеровка также производится из огнеупорного кирпича

Во втором ряду футеровки стараемся аккуратно соблюдать пропорции

Продолжаем порядовку, постепенно формируя окружность

Перекрытие под казан сооружается из огнеупорного кирпича

Утеплитель служит для термоизоляции топки и контроля теплового расширения

Третий ряд корпуса печи начинаем укладывать после завершения топки

Завершаем установку поддувальной дверцы, её проём перекрываем замковым кирпичом

В пятом ряду начинаем установку топочной дверцы

В шестом ряду перекрываем горизонтальный дымовой канал

В седьмом ряду начинаем класть заднюю часть топки

В девятом ряду корпуса проём топочной дверцы перекрываем замковым кирпичом

В десятом ряду тонкими пластинами выравниваем уровень вертикально стоящих кирпичей с обычными

Для придания эстетического вида торцы кирпичей, образующих края столешницы, скруглены, а верхние пласты кирпичей отшлифованы

Плита должна быть на одном уровне с поверхностью кирпичей, образующих столешницу, и идеально горизонтальной

Сооружение футеровки под мангальный узел начинается с периметра пода

Отсутствие жёсткой фиксации подовых кирпичей раствором способствует их подвижности и снижению влияния термических деформаций на конструкцию мангала

При необходимости глубина мангальной ямы может быть уменьшена путем демонтажа подовых кирпичей и подсыпки под них слоя песка

Между 13 и 14, а также 14 и 15 рядом в шамотном кирпиче выбраны пазы под рамку для крепления шампуров

Для перекрытия мангала и организации газового порога («дымового зуба») служат две арки разной высоты

Между стенкой мангала и аркой оставляем теплоизоляционный зазор

В двадцать третьем ряду формируется переход дымовых газов в дымосборник

Для устранения турбулентности часть кирпичей запиливается под углом

Арка укладывается с помощью кружала, в котором предусмотрен паз и фиксирующая планка для трёх центральных кирпичей, выступающих вперёд на 40 мм

Облицовка мангала производится из обычного кирпича

Угол наклона поверхностей, на которые будут опираться стенки дымосборника, контролируется уровнем и транспортиром

В тридцать четвёртом ряду используются обрезки, получившиеся при изготовлении деталей первого ряда дымосборника

Печь «Стоунхендж» в готовом виде не требует специальной отделки, кроме расшивки швов
