Организуем водоснабжение с умом: насосная станция для частного дома

Параметры выбора

Все насосные агрегаты, которые предназначены для перекачивания воды, между собой различаются по таким параметрам, как мощность и режим работы. Также существует множество других характеристик. По этой причине человеку, который далек от этой сферы, трудно понять, какое оборудование для него будет самым подходящим.

Для того чтобы выбор насосной станции водоснабжения для частного дома оказался правильным и оборудование, установленное в частном доме, служило долгое время, необходимо перед тем, как приобретать его, детальным образом познакомиться с главными характеристиками насосных станций автоматического водоснабжения, а также узнать о нюансах при выборе этого оборудования.

В качестве ключевого критерия, на основании которого и происходит выбор насосной станции для дома, выступает производительность данного оборудования. Когда вы выбираете насос, первое, от чего необходимо отталкиваться — количество членов вашей семьи, а также потребности в воде. Например, если в доме количество проживающих составляет два человека, при этом они не используют воду для полива огорода, то в этом случае будет вполне достаточно станции небольшой мощности, которая в состоянии в месяц качать объем 4 куб. м воды.

Однако в том случае, если семья большая и расходы воды довольно существенные, то в этом случае необходимо выбирать водяную станцию для дома большей мощности, которая сможет обеспечить большую подачу. Оборудование, которое снабжено большим баком для воды, является оптимальным выбором для большой семьи. В этом случае запуск насоса будет происходить реже.

Стоит сказать, что станции водоснабжения для дома, которые предлагаются на рынке сегодня, могут быть консольного или моноблочного типа. В последних двигатель и гидравлика располагаются на одном валу. Такое оборудование классифицируется по типу подъема:

• осуществляют подачу воды из любого источника;
• обеспечивают создание давления воды выше уровня земли, при этом создавая достаточный напор;
• заполнение водопроводных труб посредством работы нескольких агрегатов.

В качестве источника воды могут выступать скважина, колодец или водопровод. Среди оборудования, используемого для подачи воды, самыми востребованными являются самовсасывающие насосы. Выбирая водонасосную станцию, необходимо учитывать следующие характеристики оборудования:

• Высота всасывания. Эта характеристика имеет большое значение для бесперебойной подачи воды, особенно если насосная станция для скважины оснащена поверхностным насосом;
• Производительность. Она обозначает количество литров воды, которую за единицу времени в состоянии перегнать установленная в частном доме насосная станция;
• Напор. Характеристика, которая определяет высоту, на которую насосное оборудование в состоянии поднять воду. Если поверхностная насосная станция в состоянии обеспечить сильный напор воды, то производительность оборудования может снизиться.
• Дебет. Под этой характеристикой следует понимать тот объем воды, который из источника выкачивает станция для водоснабжения частного дома.
• Объем гидроаккумулятора. Этот показатель означает запас воды, находящийся в баке. Чем большую емкость имеет резервуар, тем реже будет запускаться насос.

Когда происходит выбор насосной станции, владельцам частных домов специалисты рекомендуют отдавать предпочтение в пользу тех производителей, о продукции которых имеются хорошие отзывы. В этом случае вы получаете надежное оборудование и исключаете вероятность приобретения некачественной насосной станции.

Хотя насосы известных брендов и имеют более высокий ценник, однако, приобретая такое оборудование, вы получаете гарантию высокого качества

При выборе оборудования следует обращать внимание на материал оболочки. В качестве такового обычно производители используют пластик или металл

Намного более продолжительный срок имеют металлические конструкции в сравнении с изготовленными из пластика.

Монтаж насосного оборудования в скважину

Перед тем как завести воду в дом в первую очередь на выходном патрубке насоса требуется установить обратный клапан, который защитит устройство от гидроударов. Далее нужно зафиксировать обжимную муфту и выполнить ее соединение с внешней частью трубопровода. Крепежные проушины можно использовать для погружения насоса в скважину, для этого нужно взять трос из оцинкованной проволоки в пластиковой оплетке, вставить в проушины и закрепить металлическими хомутами. Далее к тросу прикрепляют трубу, а через 2 метра от нее фиксируют кабель питания. Всю конструкцию опускают в скважину, при этом насос должен располагаться на высоте примерно 1 метр от дна. Чтобы добиться такого результата, нужно опустить насос на дно, сделать метку на тросе, затем поднять оборудование на 1 метр от этой метки.

При обустройстве водопроводной системы необходимо вы делить время на проведение теплоизоляционных и гидроизоляционных работ, особенно в месте ввода воды в дом от скважины. Непосредственно трубу также нужно утеплить и защитить от воздействия влаги.

В одном отсеке емкости находится вода, другой отсек заполнен воздухом. Для регулировки напора воды из насоса перед гидроаккумулятором устанавливают реле давления. Кроме того нужно сдать воду в лабораторию для проведения соответствующей экспертизы, затем продумать систему очистки воды и приобрести для этой цели фильтры.

Лучшие недорогие насосные станции для дома и дачи

Для небольших домов и дач подойдут недорогие насосные станции. Они обеспечат кухню, душ и санузел водой, позволят в жаркую погоду поливать сад и огород. Эксперты выделили несколько эффективных и надежных моделей.

ДЖИЛЕКС Джамбо 70/50 Н-24 (угл. сталь)

Рейтинг: 4.8

Насосная станция ДЖИЛЕКС Джамбо 70/50 Н-24 представляет собой автоматическую установку для системы водоснабжения. В ней прекрасно сочетается мощность (1,1 кВт), глубина всасывания (9 м), напор (45 м) и производительность (3,9 куб. м/ч). Станция оснащена самовсасывающим электронасосом и гидроаккумулятором, установленным горизонтально. Вся конструкция монтируются на переходном фланце. Основные детали сделаны из нержавейки, алюминия и прочного пластика. Модель становится победителем нашего рейтинга.

Пользователи довольны работой насосной станции. Она исправно доставляет воду из глубоких колодцев и скважин, имеет компактные размеры, есть функция повышения давления. К недостаткам владельцы относят шумную работу.

• металлический корпус;
• качественная сборка;
• широкие функциональные возможности;
• хорошее давление.

шумная работа.

DENZEL PSХ1300

Рейтинг: 4.7

Самой производительной насосной станцией в бюджетном сегменте является модель DENZEL PSХ1300. Производитель укомплектовал ее мощным электромотором 1,3 кВт, благодаря которому образуется напор 48 м. Пропускная способность составляет 4,5 куб. м/ч, а добывать воду можно с глубины 8 м. Такой производительности хватает многим пользователям для водоснабжения дома, бани, а также для полива приусадебного участка. Эксперты отмечают простоту монтажа и подключения, во время работы станция не издает сильный шум. Уступает модель победителю рейтинга только в функциональном оснащении.

Владельцы насосной станции лестно отзываются о производительности, напоре, поддержании давления. К плюсам следует отнести и демократичную цену. Встроенный фильтр отлично справляется с очисткой воды.

• высокая мощность;
• бесшумная работа;
• качественная сборка;
• надежность и долговечность.

скромные функциональные возможности.

ВИХРЬ АСВ-1200/50

Рейтинг: 4.6

Большой интерес у отечественных домовладельцев вызывает насосная станция ВИХРЬ АСВ-1200/50. Только за 2 месяца по данным ЯМ ею интересовались 15 659 человек. Модель обладает достаточной производительностью, чтобы обеспечивать водой дом и поливать летом огород. Вместительный бак (50 л) позволяет реже включаться насосу, что благоприятно отражается на долговечности. Модель оснащена автоматикой, поэтому работать она способна без длительного вмешательства человека. Насосная станция занимает третье место рейтинга из-за отзывов потребителей, которые столкнулись с поломками агрегата.

Больше всего нареканий поступает на ненадежность модели. Некоторые из них ломаются в первые дни после подключения.

• качественная сборка;
• высокая мощность;
• вместительный бак;
• тихая работа.

• высокая цена;
• частые мелкие поломки.

GARDENA 3000/4 Classic (1770)

Рейтинг: 4.5

Простая насосная станция GARDENA 3000/4 Classic может обеспечить водой 2-этажный коттедж. Эксперты отмечают точное исполнение всех деталей, а также качественную сборку устройства. Модель проигрывает лидирующей тройке рейтинга в мощности электромотора (650 Вт) и пропускной способности (2,8 куб. м/ч). Зато установка имеет небольшие габаритные размеры и маленький вес (12,5 кг). Производитель позаботился о продлении срока службы насосной станции, установив защиту от сухого хода и перегрева. Также следует выделить наличие такой опции, как плавный пуск двигателя.

В отзывах домовладельцы хвалят систему за небольшой вес, тихую работу, простую конструкцию. К недостаткам пользователи относят наличие пластиковых соединений с нежной резьбой.

• легкость;
• низкая цена;
• надежная защита двигателя;
• плавный пуск.

• низкая мощность;
• хлипкие пластиковые соединения.

Quattro Elementi Automatico 1000 Inox (50 л.)

Рейтинг: 4.5

Замыкает рейтинг бюджетных насосных станций модель Quattro Elementi Automatico 1000 Inox. К достоинствам устройства специалисты относят большой накопительный бак (50 л), наличие функции повышения давления. При мощности электродвигателя 1,0 кВт насос способен поднимать воду с глубины 8 м, создавая максимальный напор 42 м. При этом пропускная способность достигает отметки 3,3 куб. м/ч. Корпус станции сделан из нержавейки, что становится надежной защитой от коррозии.

Есть у модели и слабые стороны. Очень чувствительна электрическая часть к понижению напряжения в сети (что часто бывает в провинции). Не любит агрегат оставаться на зиму в неотапливаемом помещении. Серьезные проблемы возникают у владельцев и с обслуживанием зарубежного устройства.

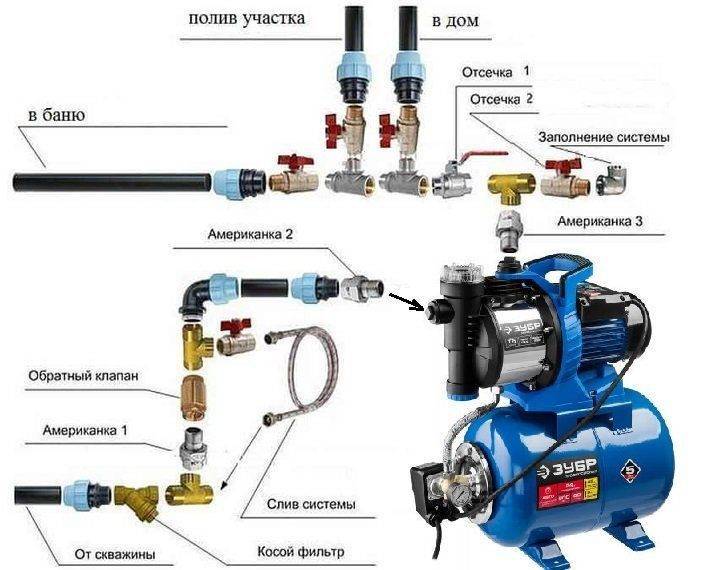

Работы по монтажу запорной фурнитуры и фильтра

Внутренние работы начинаются с монтажа участков напорной трубы до фильтрующего элемента. Трубы для внутреннего размещения можно брать полиэтиленовые и полипропиленовые. К таким изделиям несложно подобрать фитинги соответствующего диаметра, их легко установить или заменить при необходимости.

На первом этапе врезают запорный вентиль, с помощью которого перекрывается домашняя водопроводная сеть на случай аварии, длительного отъезда или для установки сантехнического оборудования. Самым надежным и практичным считается шаровый вентиль с американкой, который меняется без демонтажа всей системы.

Выбирая кран, лучше всего отдавать предпочтение латунным изделиям, так как они отличаются большей прочностью и надежностью. В свою очередь изделия с силуминосодержащими сплавами стоят дешевле, но гораздо быстрее выходят из строя и в большинстве случаев становятся причиной затопления.

Для установки фильтров следует пользоваться специальными ключами, которые в большинстве случае идут в комплекте с поставляемым фильтрующим устройством. При расположении корпуса необходимо следить, чтобы с одной стороны была насосная станция, с другой стороны – разводка подающей трубы на точки водоразбора. Прямые участки водопроводной магистрали необходимо прикрепить к стене с помощью хомутов, в местах поворотов фиксируют посредством специальных фитингов.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
4. Подсоедините станцию к электросети и включите ее.
5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

1. Отключите агрегат и слейте воду из гидроаккумулятора.
2. Снимите крышку с реле давления.
3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Виды насосных станций водоснабжения

Известные конструкции водоснабжающих станций различаются между собой по ряду показателей, в связи, с чем выбор наиболее подходящей конструкции должен учитывать в первую очередь круг решаемых задач.

По типу расположения эжектора

• Конструкции с вмонтированным эжектором дают возможность забора воды из источника, глубина которого не превышает 8 м. Такие установки обладают невысокой мощностью и способны обеспечивать слабый напор водяного столба, однако такая станция устойчива к попаданию воздуха в систему. Особенностью устройств этого типа является избыточный шум, в связи с чем, рекомендуется выполнять их монтаж в специально отведенном пространстве колодца (кессоне) или в отдельном сооружении.
• Схема с использованием выдвижного эжектора характеризуется способностью обеспечивать подъем воды с глубины 50 м, при этом всасывающее устройство заглубляется в толщу воды. Учитывая низкий уровень шума, создаваемый при работе агрегата, существует возможность монтажа устройства в пределах дома. Такие аппараты хороши при большой глубине скважины, поскольку обеспечивают хороший напор при сравнительно малых затратах энергии. Однако, при всасывании часто происходит вовлечение в конструкцию частиц пыли и грязи, что приводит к засорению эжектора и его быстрой поломке. Производительность таких станций находится в прямой зависимости от глубины погружения аппарата.

По типу водозабора:

• Поверхностные станции, монтируются над уровнем земли, забор воды осуществляется при помощи заглубленного шланга, имеющего небольшой диаметр. К достоинствам такой схемы следует отнести возможность быстрого выполнения ремонтных операций и простоту использования агрегата. Критичным параметром для таких устройств является глубина источника, которая не должна превышать 9м. Кроме этого, вихревые насосы такого типа чувствительны к воздействию влаги и морозам, что необходимо предусматривать при выборе места для их установки с учетом уровня производимого ими шума. К весомым преимуществам таких механизмов, можно отнести меньшую цену, которая компенсируется большими затратами энергии по отношению к насосам погружного типа.
• Устройства погружного типа заглубляются в источник, что не отражается на их работе, поскольку все узлы насоса смонтированы в корпусе из водонепроницаемого материала. Эти механизмы способны обеспечивать надежную подачу и хороший напор при заглублении существенно ниже уровня 10м. К их преимуществам относится простота монтажа и экономичность, однако их стоимость превышает конструкции поверхностного типа.

По типу накопительной емкости:

• Механизмы, оборудованные накопительным баком емкостью до 100л, представляет собой резервуар, монтируемый на поверхности чердака в который насосом нагнетается вода до заполнения объема конструкции. После этого, вода поступает свободным током по трубопроводам и расходуется по мере необходимости, причем насосы включаются при полном опустошении емкости. Не очень высокая популярность этих устройств объясняется тем, что наряду с экономичностью, схема обладает массой недостатков, среди которых большой объем занимаемого пространства, слабый напор в системе и наличие риска затопления дома.
• Схемы, предусматривающие наличие мембранного бака или гидроаккумулятора, отличает возможность регулировки давления, что дает возможность монтажа накопительного резервуара в подвале или специально оборудованном помещении. Система отличается герметичностью, широкой линейкой выпускаемых конструкций, что позволяет выбрать достаточно компактную модель. С другой стороны, при нормальном напоре, емкость накопительного бака редко превышает 30л, кроме того, такие механизмы имеют ощутимо большую стоимость по сравнению с предыдущим вариантом. Современные типы гидроаккумуляторов обеспечивают защиту насоса от частых включений, при этом такая схема, предусматривающая использование автоматического контроля при выборе объема емкости ориентируется на дебет источника.

По типу насоса:

• Колодезные насосы некритичны к качеству проходящей через них воды, однако обеспечивают меньшую производительность по сравнению с устройствами погружного типа.
• Центробежные погружные механизмы обеспечивают хороший напор воды, однако чувствительны к наличию примесей и чистоте воды в источнике.

Приведенная классификация свидетельствует о наличии большого разнообразия схем системы водоснабжения. Основными ориентирами при выборе между ними является производительность скважины, потребляемая мощность установки и удобство использования той или иной схемы.

Как сделать насосную станцию из погружного насоса ↑

Чтобы сделать насосную станцию из погружного насоса, нужно соединить его с накопительным баком и установить автоматику.

Простейшая схема:

• блок автоматики, манометр устанавливают на накопительный бак, расположенный в доме;
• гидроаккумулятор соединяют трубами с насосом;

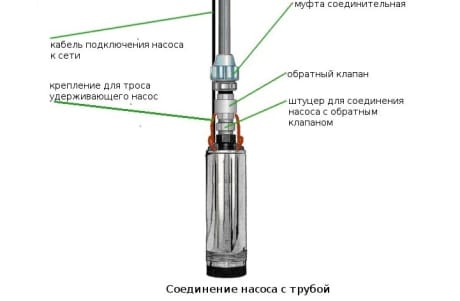

• на насос устанавливают обратный клапан, предотвращающий выдавливание воды обратно в источник;
• станцию подключают к разводке по потребителям.

Более усовершенствованный вариант — плюс к перечисленному установка фильтра тонкой очистки на трубопровод, соединяющий насос с гидроаккумулятором, и установка блока автоматики на распределительном коллекторе воды (холодная), а не на накопительном баке. При таком расположении блок управления возьмет на себя давление в системе подачи воды, что и является конечной целью.

Схема установки автоматики на накопительный бакСхема установки обратного клапанаОбщая схема подключения насосной станции с погружным насосом

Вибрационные насосы в большом ходу, хотя можно найти массу доводов против их использования. Однако доводы и практика сильно расходятся

Этот тип оборудования откровенно популярен, потому автоматике для него уделим особое внимание

Российская система «ВиСтан» — наиболее подходящая (и востребованная) автоматика для станции с вибрационным насосом. Ее достоинства:

• назначение: система разработана специально для вибрационных насосов;
• встроенная защита от сухого хода;
• возможность работы без накопителя;
• интегрированный стабилизатор напряжения, работает от напряжения 160–250 В;
• автоматическая поддержка давления на уровне 1,5–2,0 бар;
• плавные пуск и остановка;
• защита от резкого скачка напряжения в сети;
• автоматическое возобновление работы после восстановления рекомендуемых параметров;
• простые монтаж/демонтаж.

Есть и недостатки:

• высокие требования к оборудованию: 3,0 бар на входе, на что способен далеко не каждый насос;
• ограничение (за счет сечения гибкой подводки) по расходу воды при работе без накопительного бака;
• неординарная реализация защиты от сухого хода: вполне может отключить оборудование не на сухом ходу, а при упавшем давлении;
• отсутствие регулировки внутрисистемного давления;
• дороговизна относительно самих вибрационных насосов.

Несмотря на стоимость, равноценную (вкупе с насосом) цене целой станции, «Вистан» активно используют: очень легко все разобрать и увезти в город на зиму, поэтому дачники отдают предпочтение именно этой автоматике. Для задач, более масштабных, чем водоснабжение дачного домика, «ВиСтан» не подходит, впрочем, как и сам вибрационник.

Российская система ВиСтан

Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

• Устройство для забора воды, оснащенное фильтром.
• Обратный клапан, препятствующий движению воды в обратном направлении.
• Всасывающая труба, идущая к насосу.
• Реле давления, регулирующее подачу воды.
• Датчики, по которым можно определить точные значения определенных параметров.
• Гидроаккумулятор, в котором происходит автоматическое накопление воды.
• Электродвигатель.

Как самому пробурить скважину на воду своими руками – какая скважина лучше

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

• Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
• Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.

• Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

Принцип выбора участка для установки

Необходимо подобрать правильное место для установки насосной станции

Основной недостаток насосных станций – это невозможность использования их в холодное время года в неотапливаемых помещениях или на открытой местности. Случается, пользователи организовывают дополнительный обогрев для устройств, стоящих на поверхности земли, защищенных лишь примитивной постройкой. В этом случае, конечно, будет некоторый эффект от подобных действий, но на деле получится только перерасход топлива (если используется жидкотопливный обогреватель, например).

Для более эффективного и экономного использования таких агрегатов, перед тем, как подключить насосную станцию на даче или в частном доме, рекомендуется придерживаться ряда правил:

• выбирать место для установки насосного оборудования следует с учетом возможности подведения централизованной системы отопления, причем в помещении не желательно присутствие источников энергии;
• рекомендуется организовывать свободный доступ к устройству, что упростит обслуживание и ремонтные работы в случае поломки оборудования;
• профессионалы советуют устанавливать такую технику как можно ближе к источнику воды (скважине, колодцу).

Итак, приняв во внимание эти рекомендации, перед тем, как производить подключение насосной станции своими руками, вполне можно переходить к выбору участка, где будет устанавливаться устройство. Среди возможных вариантов рассматриваются:

1. Выделенное помещение в жилище. В данном случае речь идет о своего рода котельной, при этом желательно организовать звуко- и теплоизоляцию коммуникаций. Такой вариант включает в себя все вышеназванные пункты, которые желательно учитывать при организации локального водоснабжения посредством насосного агрегата.
2. Когда в доме нет возможности оборудовать отдельное помещение, то допускается устанавливать технику такого рода на кухне или в ванной комнате, коридоре, одним словом, задействуется, опять же, хорошо протапливаемое помещение. Но при этом нужно понимать, что уровень шума в дома будет очень высоким.
3. Использование подвала. При этом в первую очередь необходимо позаботиться об отсутствии сквозняков, больших потерь тепла и сырости, для чего в подвале должны быть настелены полы, а также необходимо организовать эффективную теплоизоляцию.

4. Расположение в кессоне, который находится в непосредственной близости ко входу в скважину. Главный нюанс при этом – установка ниже уровня промерзания грунта. Только в данном случае отдаваемого почвой тепла будет достаточно для полноценной работы оборудования. Но дополнительно к тому необходимо утеплить крышку кессона.

Как видно, если планируется покупка такого оборудования, схема подключения насосной станции для дома и дачи из колодца или скважины должна охватывать все возможные особенности, вплоть до организации специального помещения под эти нужды.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 — 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

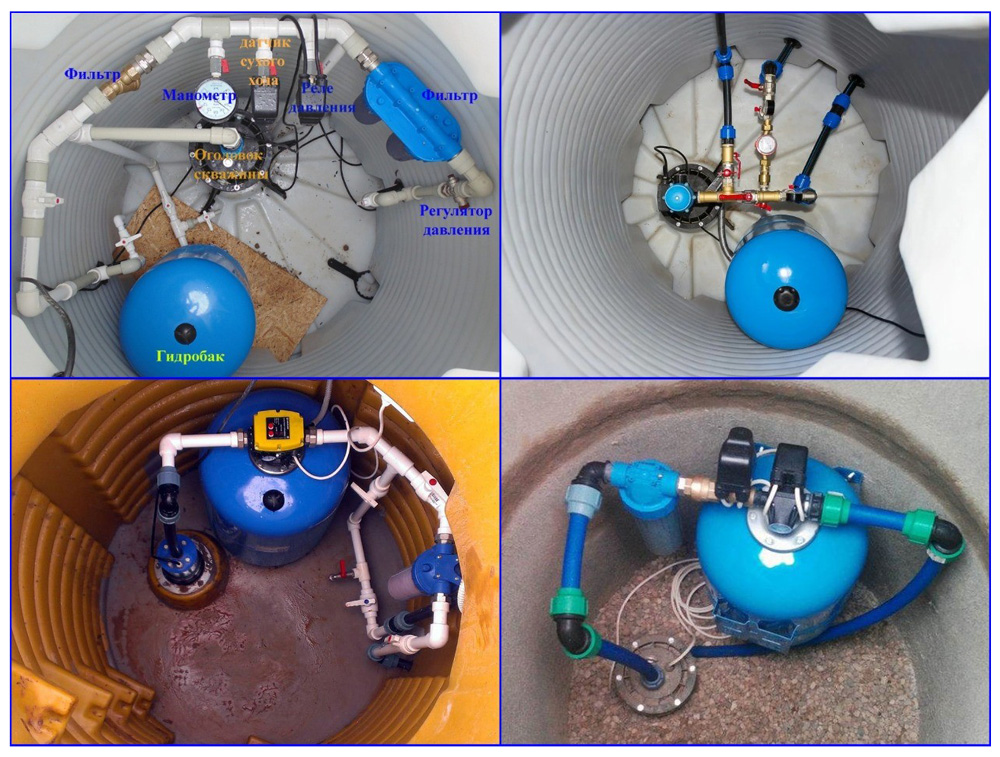

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

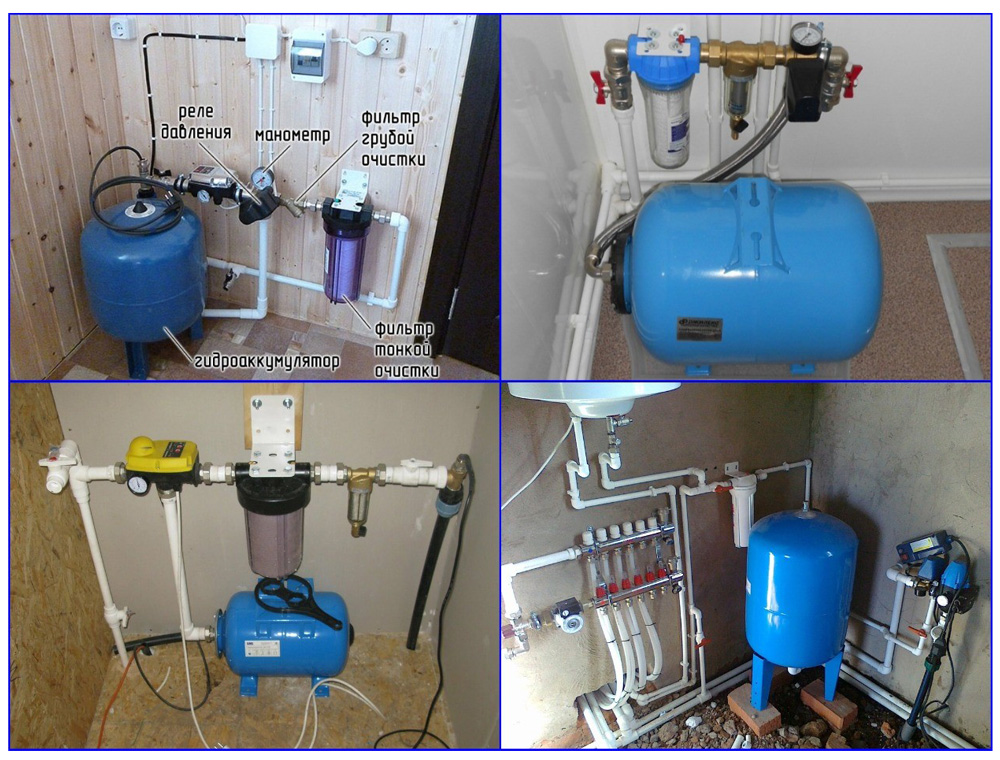

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

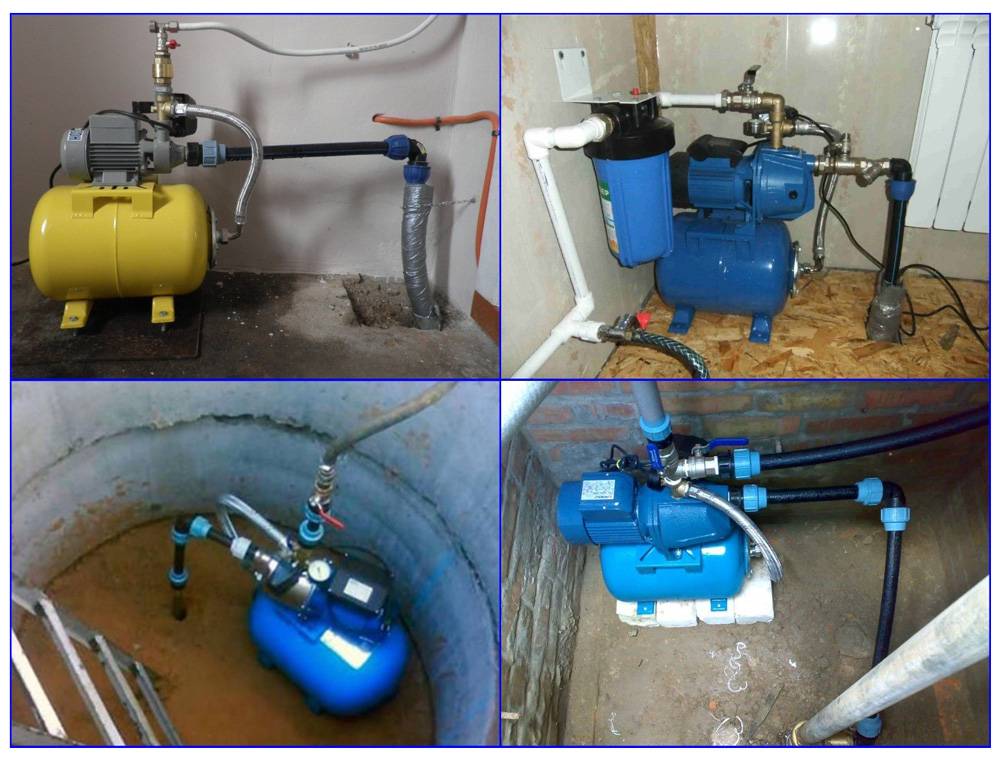

Рис. 10 Насосные станции дома и в кессоне

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.
